Cos'è una valvola di sicurezza ad alta pressione?
Una valvola di sicurezza ad alta pressione non si seleziona solo in base alla classe di pressione. Gli acquirenti devono confermare la pressione di taratura, la capacità di scarico richiesta, il fluido, la temperatura, la contropressione, la classe di connessione, il materiale e la documentazione prima di richiedere un preventivo (RFQ) o procedere alla sostituzione.
Domanda chiave
Cosa significa “alta pressione” nella selezione delle valvole di sicurezza?
Rischio principale
Confusione tra classe di pressione, pressione di taratura e capacità di scarico.
Passo successivo
Preparare dati di servizio completi per la revisione ingegneristica.
Risposta rapida: Cos'è una Valvola di Sicurezza ad Alta Pressione?
Una valvola di sicurezza ad alta pressione è un dispositivo di protezione dalla pressione utilizzato per proteggere apparecchiature, tubazioni o sistemi di processo dal superamento di un limite di pressione consentito. In servizio, ci si aspetta che la valvola si apra a una pressione di taratura definita, scarichi un flusso sufficiente per il caso di sfioro dominante e quindi si richiuda quando la pressione del sistema ritorna a un livello accettabile.
Da un punto di vista ingegneristico, tuttavia, la frase “valvola di sicurezza ad alta pressione” non è una specifica completa. Non conferma di per sé l'apparecchiatura protetta, lo scenario di sfioro, il fluido, la capacità di sfioro richiesta, la temperatura di sfioro, la contropressione, il materiale, il design della sede, la classe di connessione o i requisiti documentali. Una valvola può essere descritta come ad alta pressione, ma deve comunque essere verificata rispetto alle condizioni operative effettive e ai dati del produttore del modello selezionato.
Per gli acquirenti, il punto principale è semplice: non richiedere solo una “valvola ad alta pressione” e una dimensione di connessione. Prima della quotazione o della sostituzione, confermare la pressione operativa, la MAWP o la pressione di progetto, la pressione di taratura, la capacità di sfioro richiesta, la classe di pressione-temperatura, la connessione di ingresso e uscita, i requisiti dei materiali, lo standard applicabile e la documentazione richiesta. Per il contesto della famiglia di prodotti, consultare ZOBAI valvole di sicurezza ad alta pressione; per contesto di servizio, rivedere applicazioni ad alta pressione.

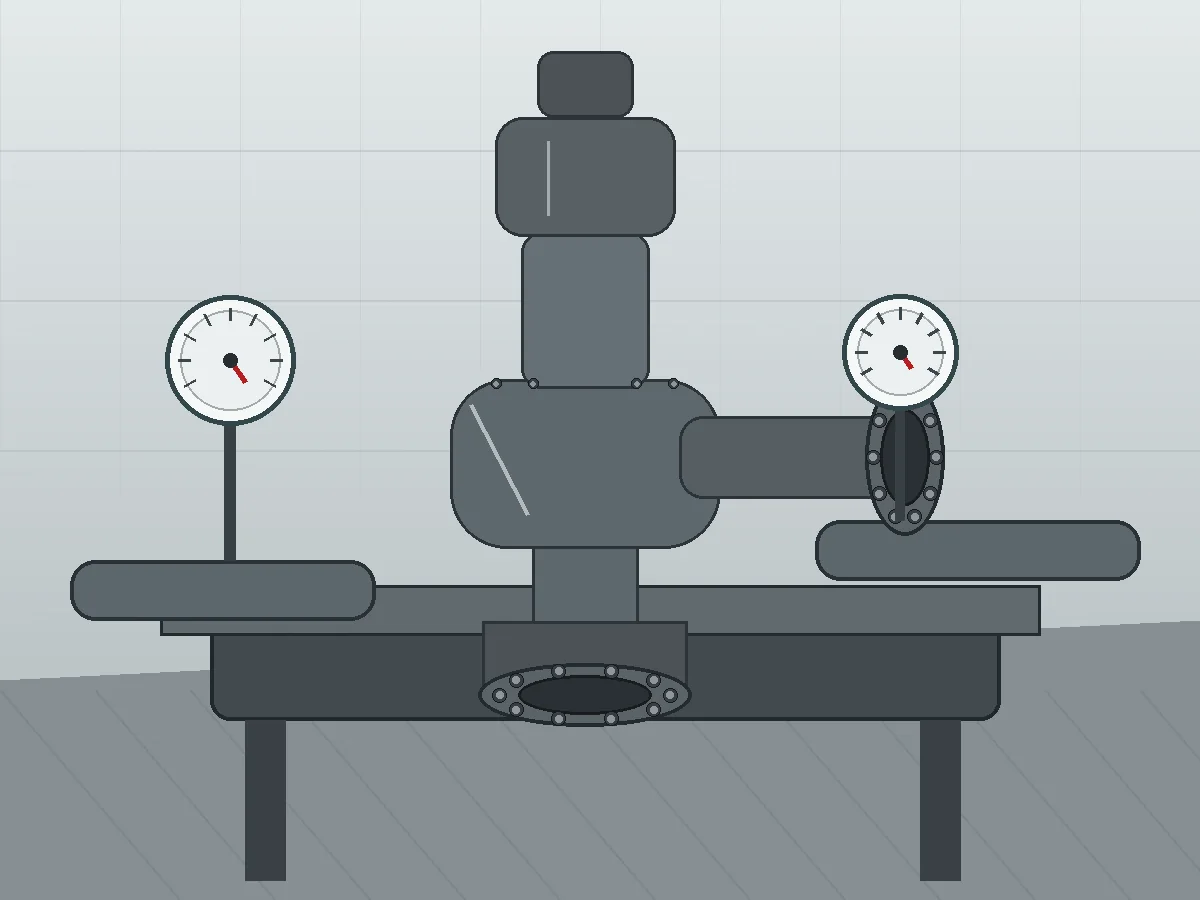

Immagine WebP verificata. La visualizzazione è a scopo illustrativo per articoli tecnici e non costituisce prova di un modello specifico, certificazione, capacità o risultato di test.
Confine di selezione: Cosa decide e cosa non decide questo articolo
Questo articolo aiuta ingegneri, team di approvvigionamento e utenti addetti alla manutenzione a comprendere cosa deve essere confermato prima di selezionare o richiedere una valvola di sicurezza ad alta pressione. È una guida alla conferma dei parametri, non un calcolo di dimensionamento finale, non un catalogo prodotti e non sostituisce la revisione ingegneristica responsabile di un progetto.
L'articolo spiega perché la dicitura “alta pressione” da sola non è sufficiente. Una valvola idonea deve essere verificata rispetto all'apparecchiatura protetta, allo scenario di sfioro governante, al fluido e alla fase, alla pressione operativa, alla MAWP o pressione di progetto, alla pressione di taratura, alla capacità di sfioro richiesta, alla temperatura di sfioro, alla contropressione, alla connessione di ingresso e uscita, al materiale, ai requisiti di sede e tenuta, allo standard applicabile e ai documenti richiesti.
Nota di selezione: La selezione finale dipende dalle reali condizioni operative, dai dati del produttore, dalla versione della norma applicabile, dalle specifiche di progetto e dai requisiti normativi locali.
Ove sia richiesta una capacità certificata o documentata, tale requisito deve essere indicato prima della quotazione.
Valvola di sicurezza standard vs Valvola di sicurezza ad alta pressione: cosa devono verificare gli acquirenti
Una valvola di sicurezza ad alta pressione non è diversa solo perché il valore di pressione è più elevato. La revisione della selezione diventa più sensibile perché piccoli errori nel margine di pressione, nella classe di temperatura, nella tubazione di scarico o nella base di capacità possono creare maggiori rischi di sicurezza, perdite, stabilità e documentazione.
Nel servizio generale, gli acquirenti possono concentrarsi sulla dimensione della valvola, sulla pressione di taratura e sul tipo di connessione. Nel servizio ad alta pressione, questi elementi sono ancora importanti, ma non sufficienti. L'acquirente deve anche confermare come si comporterà la valvola durante l'evento di sfioro, se la classe di rating della connessione rimane adatta alla temperatura effettiva, se la capacità di sfioro richiesta è supportata dall'orifizio selezionato o dalla base di capacità, e se il sistema di scarico crea una contropressione inaccettabile.
| Verifica acquirente | Revisione generale della valvola di sicurezza | Revisione della valvola di sicurezza ad alta pressione |
|---|---|---|
| Pressione di taratura | Confermare la pressione di apertura | Confermare la relazione con la pressione operativa, la MAWP/pressione di progetto e la sovrapressione ammissibile |
| Capacità | Verificare la portata richiesta, se disponibile | Confermare la capacità di sfioro richiesta, l'orifizio selezionato e la base di capacità certificata o documentata, ove applicabile |
| Temperatura | Verificare la temperatura di servizio normale | Verificare la temperatura di sfioro e la classificazione pressione-temperatura |
| Connessione | Confermare dimensioni e tipo | Confermare la classe di raccordo, la classificazione PN o lo standard di filettatura alla pressione e temperatura effettive |
| Materiale | Corrispondere al fluido di servizio generale | Confermare limiti di corpo, garnitura, molla, sede, guarnizione e possibili limiti di corrosione, alta temperatura o bassa temperatura |
| Contropressione | Esaminare il percorso di uscita in generale | Valutare la contropressione sovrapposta e accumulata, le condizioni di uscita costanti o variabili e i limiti di configurazione |
| Tenuta del sede | Verificare il requisito di tenuta, se specificato | Confermare il design della sede, la condizione di servizio e il requisito di prova di tenuta applicabile, ove specificato |
| Installazione | Verificare l'orientamento di base e la connessione | Esaminare la perdita in ingresso, il supporto in uscita, il drenaggio, la forza di reazione e il percorso di scarico sicuro |
| Documentazione | La scheda tecnica di base potrebbe essere sufficiente | Potrebbero essere richiesti dal progetto datasheet, registro di calibrazione, registro materiali, base di calcolo della capacità e ambito di ispezione |
Il principale rischio nella selezione è presumere che “alta pressione” descriva l'intera valvola. Non è così. Inizia solo la revisione.
Termini chiave di pressione: Pressione operativa, MAWP, Pressione di taratura e Sovrapressione
La selezione delle valvole di sicurezza ad alta pressione richiede un uso attento della terminologia di pressione. Diversi valori possono apparire nella stessa richiesta, ma non significano la stessa cosa. Confondere questi termini può portare a una pressione di taratura errata, capacità insufficiente, scarso margine operativo o a una sostituzione inadeguata.
| Termine di pressione | Cosa significa | Perché è importante per le valvole di sicurezza ad alta pressione |
|---|---|---|
| Pressione operativa | Pressione normale del sistema durante il funzionamento | Determina il margine operativo al di sotto della pressione di taratura e aiuta a valutare il rischio di perdite o sibili |
| Pressione massima di progetto / Pressione di progetto | Base di pressione dell'apparecchiatura protetta o del progetto | Definisce il requisito di protezione dalla pressione e non deve essere confusa con la normale pressione operativa |
| Pressione di taratura | Pressione alla quale la valvola è regolata per aprirsi in condizioni specificate | Definisce il punto di apertura ma non dimostra la capacità di sfioro |
| Sovrapressione / accumulo | Aumento di pressione durante un evento di sfioro, soggetto al codice applicabile o alla base del progetto | Influenza la base di calcolo della pressione di sfioro e della capacità |
| Contropressione / pressione di richiusura | Comportamento di chiusura dopo l'apertura della valvola | Influenza la stabilità, il rischio di perdite e il recupero del processo dopo lo sfioro |
La pressione operativa è la pressione normale alla quale il sistema funziona. La pressione operativa massima può essere vicina alla pressione di taratura della valvola, ma non deve essere confusa con il punto di apertura della valvola. Se la pressione operativa è troppo vicina alla pressione di taratura, la valvola può essere più vulnerabile a scintillazione, perdite, instabilità o funzionamento frequente, a seconda del servizio e del design della valvola.
MAWP, o pressione massima di lavoro ammissibile, è correlata al limite di pressione ammissibile dell'apparecchiatura protetta. Alcuni progetti possono utilizzare la pressione di progetto o un'altra base di pressione specifica del progetto. Questo valore è critico perché la valvola di sicurezza deve proteggere l'apparecchiatura entro i requisiti del codice applicabile e del progetto.
La pressione di taratura è la pressione alla quale la valvola di sicurezza è regolata per aprirsi in condizioni specificate. Non è la stessa cosa della capacità. Una valvola con la corretta pressione di taratura potrebbe comunque essere inadatta se non è in grado di scaricare il carico di sfioro richiesto.
Sovrapressione e accumulo descrivono l'aumento di pressione consentito durante un evento di sfioro. Contropressione e pressione di richiusura descrivono il comportamento di chiusura dopo lo scarico. Questi valori influenzano la stabilità, il rischio di perdite e il margine operativo, specialmente nei sistemi ad alta pressione.

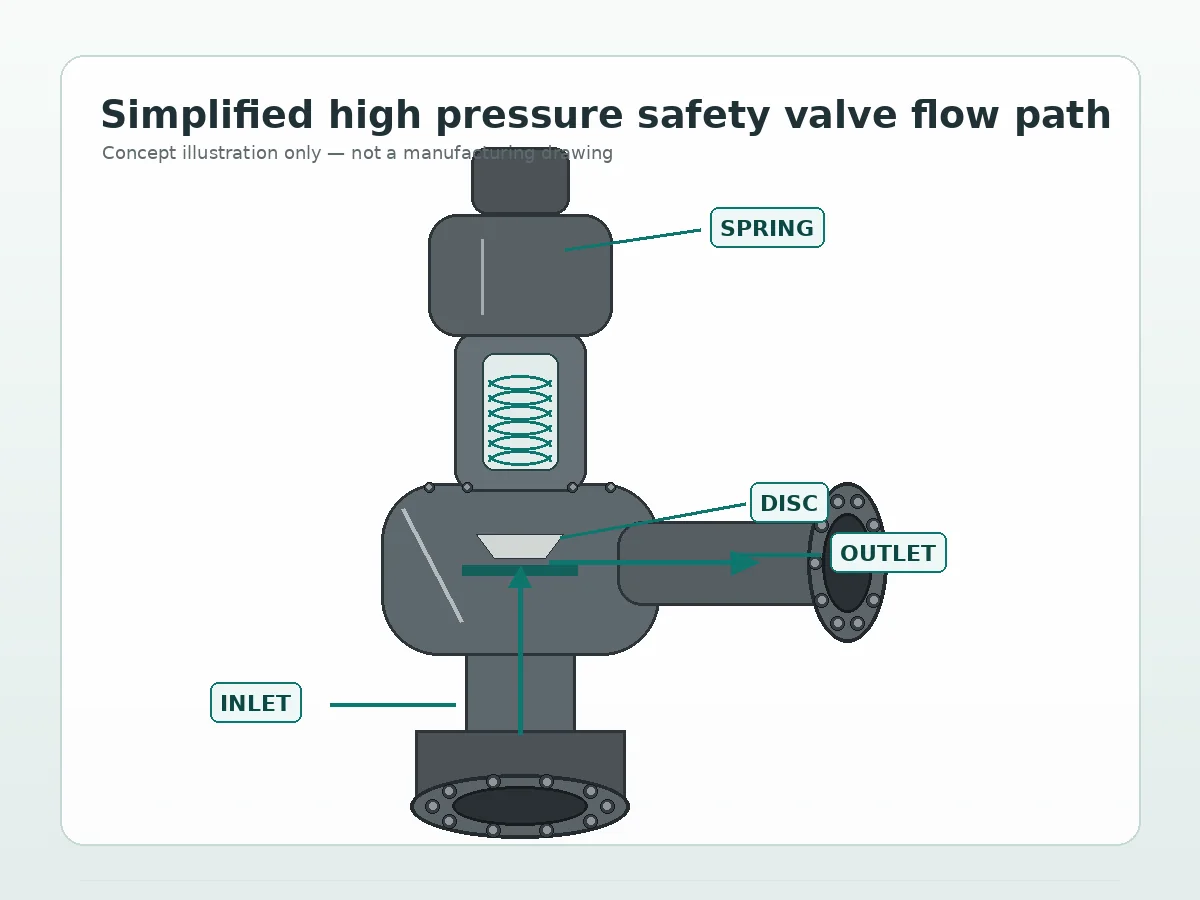

Illustrazione ingegneristica semplificata solo a scopo esplicativo; non è un disegno di fabbricazione o una vista in sezione certificata.
Capacità di sfioro richiesta: perché la sola dimensione della connessione non è sufficiente
Uno degli errori di specifica più comuni è la selezione di una valvola di sicurezza ad alta pressione basata solo sulla dimensione della connessione. Una connessione DN o NPS indica come la valvola si collega al sistema. Non dimostra l'area di flusso interna, l'orifizio selezionato, il coefficiente di scarico, la capacità certificata o la capacità di sfioro richiesta.
La capacità di sfioro richiesta dipende dallo scenario di sfioro dominante. Un caso di uscita bloccata, un caso di incendio, un guasto del regolatore, un evento di espansione termica o un caso di rottura del tubo possono richiedere carichi di sfioro diversi. La capacità richiesta dipende anche dal fluido e dalla fase, come vapore, gas, vapore, liquido o flusso bifase. La pressione di sfioro, la temperatura di sfioro e le proprietà del fluido sono tutti fattori importanti.
Ad esempio, una richiesta di valvola di sicurezza per vapore ad alta pressione non dovrebbe dire solo “vapore, alta pressione, dimensione DN”. L'acquirente dovrebbe fornire dati della caldaia o dell'header, MAWP o pressione di progetto, pressione di taratura, capacità di sfioro vapore richiesta, temperatura di sfioro, standard di connessione e disposizione di scarico. Senza queste informazioni, la valvola può essere prezzata solo come una richiesta approssimativa, non completamente validata per il servizio.
La valvola selezionata deve essere verificata rispetto ai dati del produttore e alla base di progetto o codice applicabile. Laddove sia richiesta una capacità certificata o documentata, tale requisito deve essere indicato prima del preventivo. La capacità non deve essere presunta solo dalla dimensione della flangia di ingresso, dalla dimensione dell'uscita o dalla classe di pressione. Per una spiegazione più approfondita, vedere la guida di ZOBAI a dimensionamento della valvola di sicurezza e alla capacità di sfioro certificata e la API 520 dimensionamento valvole di sicurezza pagina di riferimento.

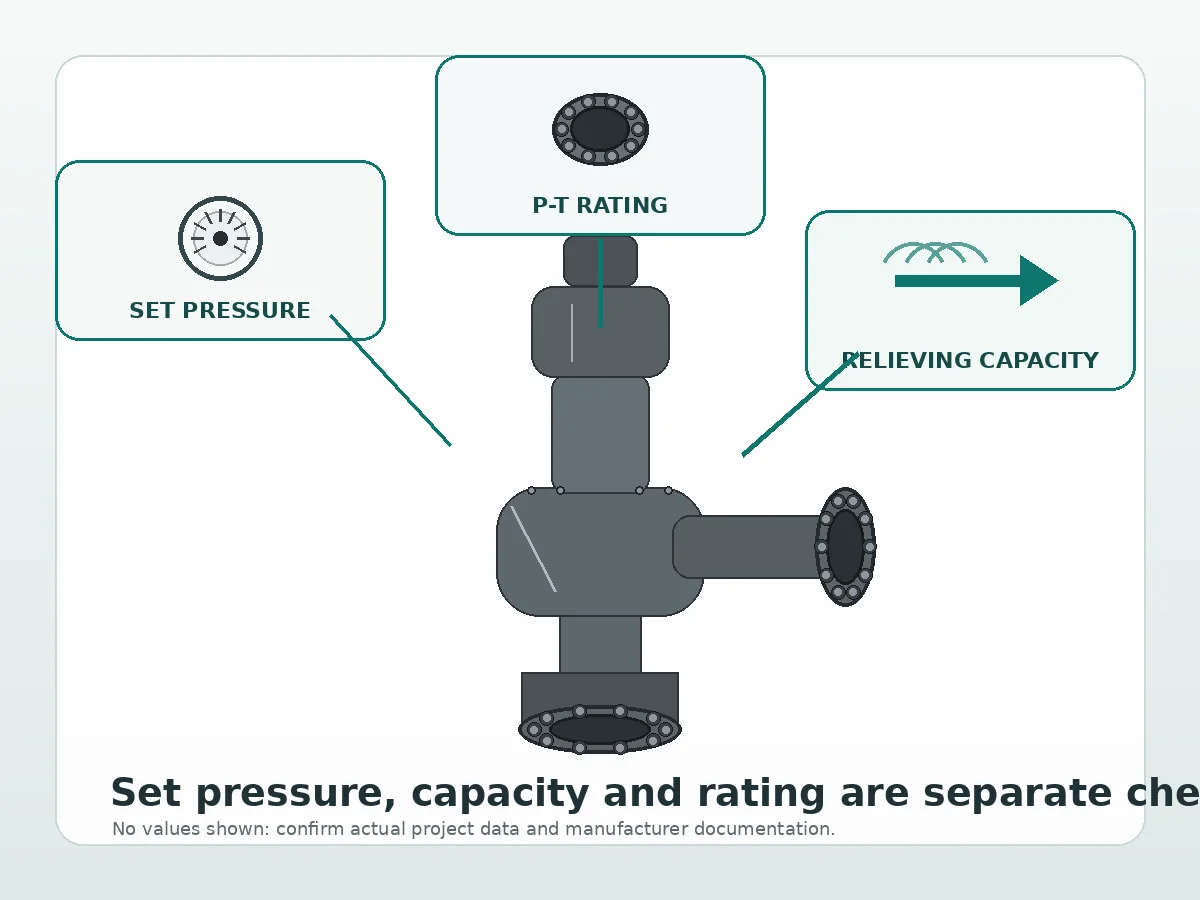

Diagramma di ingegneria concettuale; i valori effettivi devono essere confermati dai dati di progetto e dalla documentazione del produttore.
Fluido, Temperatura e Classificazione Pressione-Temperatura
Il servizio ad alta pressione varia in modo significativo a seconda del fluido. Vapore, gas pulito, gas corrosivo, liquido, fluido termico e flusso bifase non si comportano allo stesso modo durante lo sfioro. Possono richiedere diversi metodi di dimensionamento, materiali di trim, design delle sedi, materiali delle molle, materiali del corpo e requisiti di ispezione.
La temperatura è importante quanto la pressione. Una connessione o un materiale del corpo della valvola possono avere una classificazione di pressione a temperatura ambiente e una classificazione consentita diversa a temperatura elevata. Ecco perché limiti di pressione-temperatura devono essere verificati insieme al gruppo materiali, alla classe flange o alla classificazione PN, allo standard di filettatura, alla guarnizione, ai bulloni e alle specifiche di progetto.
Per le valvole di sicurezza per vapore ad alta pressione, la revisione può includere la capacità di vapore, la pressione di taratura, il comportamento del blowdown, il design del cappello, i requisiti della leva ove applicabile, la tubazione di scarico e gli effetti della temperatura sui materiali. Per il servizio di gas o vapore ad alta pressione, la tenuta della sede, le aspettative di perdita, la contropressione e il funzionamento stabile possono diventare più importanti. Per i liquidi, l'espansione termica, la forza di reazione e l'instradamento dello scarico richiedono una revisione separata.
Un nome di materiale da solo non prova l'idoneità. I materiali selezionati per corpo, trim, molla, sede, guarnizione e sigillo devono essere verificati rispetto al fluido, alla temperatura, al rischio di corrosione, alla pulizia, al requisito di tenuta e allo standard applicabile. Se il fluido è corrosivo, sporco, polimerizzante, criogenico, molto caldo o bifase, la revisione dei materiali e della configurazione deve essere effettuata prima che un preventivo venga considerato definitivo.

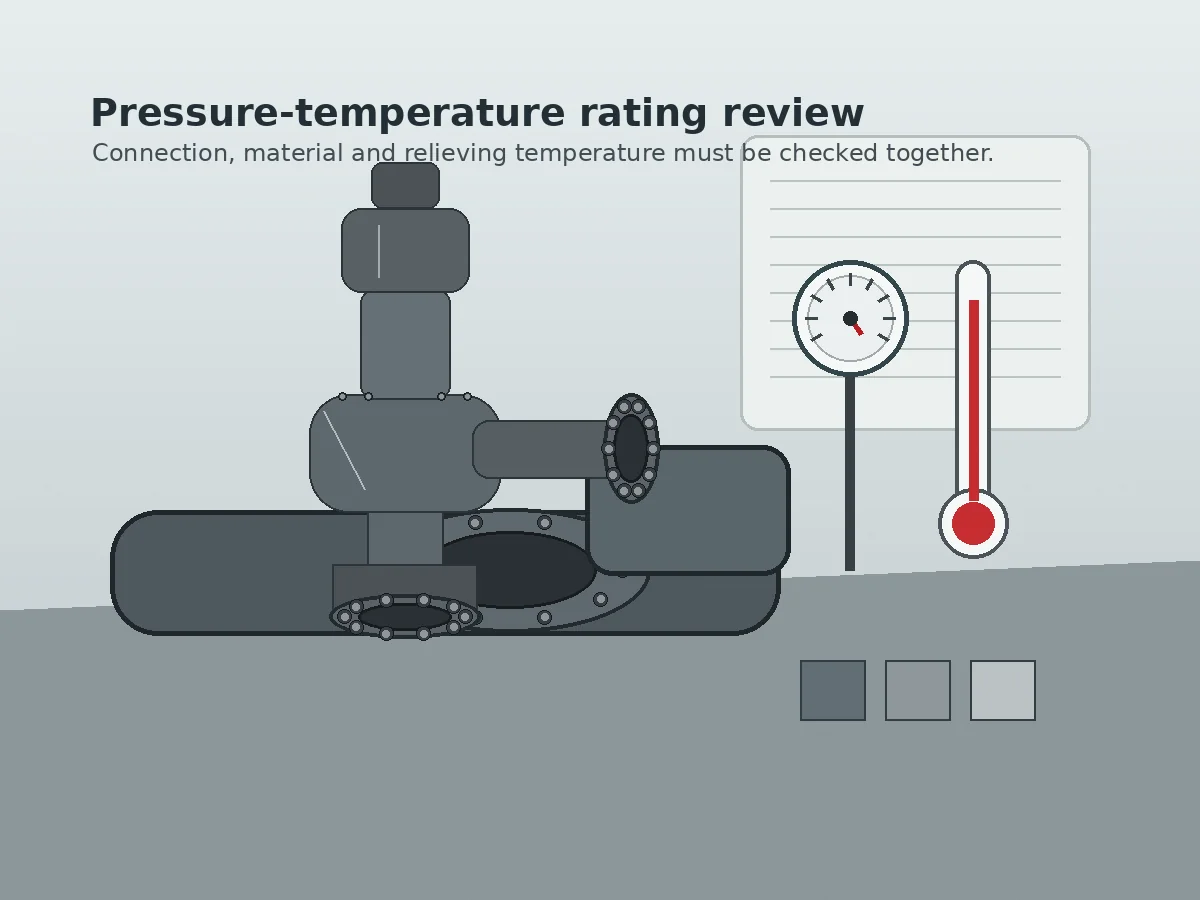

Spiegazione visiva; la classificazione finale dipende dal materiale selezionato, dallo standard di connessione e dai requisiti di progetto applicabili.
Configurazione della valvola: a molla, bilanciata a soffietto o pilotata?
Una valvola di sicurezza ad alta pressione può essere a molla, bilanciata a soffietto o pilotata, a seconda della condizione di servizio e dei requisiti di progetto. La configurazione corretta non può essere selezionata solo dalla dicitura “alta pressione”.”
A molla
Valvole di sicurezza a molla sono ad azione diretta e ampiamente utilizzate, ma il servizio ad alta pressione richiede ancora una revisione della pressione di taratura, del campo di molla, del margine operativo, del design della sede e della stabilità.
Bilanciata a soffietto
Valvole di sicurezza bilanciate a soffietto può essere considerata quando la contropressione influisce sulle prestazioni, ma è necessario verificare il materiale del soffietto, la temperatura, la fatica, la corrosione e lo sfiato del cappello.
Pilotata
Valvole di sicurezza pilotate possono essere adatte per alcuni servizi, ma il sistema pilota richiede la revisione della pulizia del fluido, della disposizione della linea di rilevamento, dei tubi e della manutenzione.
Confine di configurazione
L'approccio di selezione più sicuro consiste nel definire prima l'apparecchiatura protetta e il caso di sfioro, quindi confermare i requisiti di pressione, capacità, fluido, temperatura, contropressione e documentazione.
Contropressione, perdita in ingresso e schema di installazione
Le prestazioni delle valvole di sicurezza ad alta pressione sono influenzate non solo dal corpo valvola ma anche dal sistema di tubazioni circostante. La perdita in ingresso, la contropressione in uscita, la forza di reazione allo scarico e lo schema di installazione possono influire sulla stabilità e sulla capacità.
La linea di ingresso deve essere revisionata per evitare perdite di pressione eccessive tra l'apparecchiatura protetta e l'ingresso della valvola. Perdite eccessive in ingresso possono contribuire a vibrazioni, riduzione della capacità o funzionamento instabile. L'attacco di ingresso deve essere compatibile con l'ugello dell'apparecchiatura e dimensionato per la pressione e la temperatura effettive.
Anche la contropressione è importante. La contropressione sovrapposta esiste prima che la valvola si apra, mentre la contropressione indotta si sviluppa durante lo scarico. La contropressione può essere costante o variabile, a seconda del sistema di scarico. Se la contropressione non viene revisionata, la valvola selezionata potrebbe non raggiungere l'alzata, la stabilità o la capacità previste.
La tubazione di scarico deve essere adeguatamente supportata. Tubazioni di scarico pesanti non devono esercitare carichi dannosi sul corpo della valvola di sicurezza. Il percorso di scarico deve evitare uscite bloccate, accumulo di liquidi, scarichi non sicuri verso il personale e carichi di reazione non supportati. Il drenaggio, lo sfiato, il trattamento dello sfiato del cappello e la posizione di scarico sicura devono essere revisionati secondo il tipo di valvola, le condizioni di servizio e le specifiche del progetto. Per controlli dettagliati del sistema, consultare guida all'installazione delle valvole di sicurezza e la guida a Contropressione e soffietto.
Documentazione e test per la revisione di valvole di sicurezza ad alta pressione
Per servizi ad alta pressione, la documentazione deve essere discussa prima dell'ordine, non dopo la produzione o la spedizione. Il pacchetto documentale richiesto dipende dal progetto, dalle norme applicabili, dal piano di ispezione e dai requisiti dell'acquirente.
Una tipica revisione può includere la scheda tecnica della valvola, le informazioni sulla targhetta, il registro di calibrazione della pressione di taratura, il registro del collaudo di pressione del corpo/involucro ove applicabile, il requisito del collaudo di tenuta sede, i registri dei materiali, la base di calcolo della capacità e i documenti di rilascio dell'ispezione. Se un progetto richiede collaudi con testimone, ispezione di terze parti o formati di certificato specifici, ciò deve essere indicato nella richiesta di offerta (RFQ).
| Documento / Verifica | Cosa supporta | Quando confermare |
|---|---|---|
| Scheda tecnica valvola | Modello, pressione di taratura, connessione, materiale, servizio e opzioni | Prima del preventivo e nuovamente prima della conferma dell'ordine |
| Dati della targhetta | Confronto sostituzione e identificazione valvola installata | Prima della selezione della sostituzione |
| Registrazione calibrazione pressione di taratura | Base di regolazione e collaudo della pressione di apertura | Prima della spedizione o del rilascio dell'ispezione ove richiesto |
| Requisito del collaudo di tenuta sede | Aspettativa di perdita e ambito del collaudo | Prima dell'ordine, se il progetto richiede un test di tenuta specifico |
| Registrazione materiale | Tracciabilità del materiale del corpo, della garnitura o dei componenti a tenuta di pressione, ove richiesto | Prima dell'ordine, se la specifica di progetto lo richiede |
| Base di calcolo della capacità | Capacità di sfioro richiesta, orifizio selezionato e capacità documentata/certificata, ove applicabile | Prima della selezione finale della valvola |
Per lavori di sostituzione, l'acquirente deve fornire la targhetta della valvola esistente, foto, vecchio datasheet, dettagli di connessione, pressione di taratura, base di capacità, fluido di servizio e storico operativo. La sostituzione di una valvola di sicurezza ad alta pressione basata solo sull'aspetto o sulla dimensione della connessione non è una pratica ingegneristica sicura.
ZOBAI può esaminare i parametri inviati e aiutare a identificare quali informazioni mancano prima della quotazione. L'accettazione finale dipende ancora dai dati di servizio effettivi, dai limiti del modello selezionato, dalla documentazione del produttore, dalla versione della norma applicabile, dalla specifica di progetto e dai requisiti normativi locali.
Checklist parametri per richiesta di quotazione / selezione Valvola di Sicurezza ad Alta Pressione
Una richiesta di quotazione completa consente al fornitore e al team di ingegneria di valutare la valvola in modo più accurato. La seguente checklist può essere utilizzata prima di richiedere una quotazione. Per servizi ad alta pressione, l'obiettivo non è solo ottenere un prezzo, ma assicurarsi che la quotazione si basi su dati ingegneristici sufficienti per discutere il tipo di valvola, la connessione, il materiale, la capacità e i requisiti di documentazione.

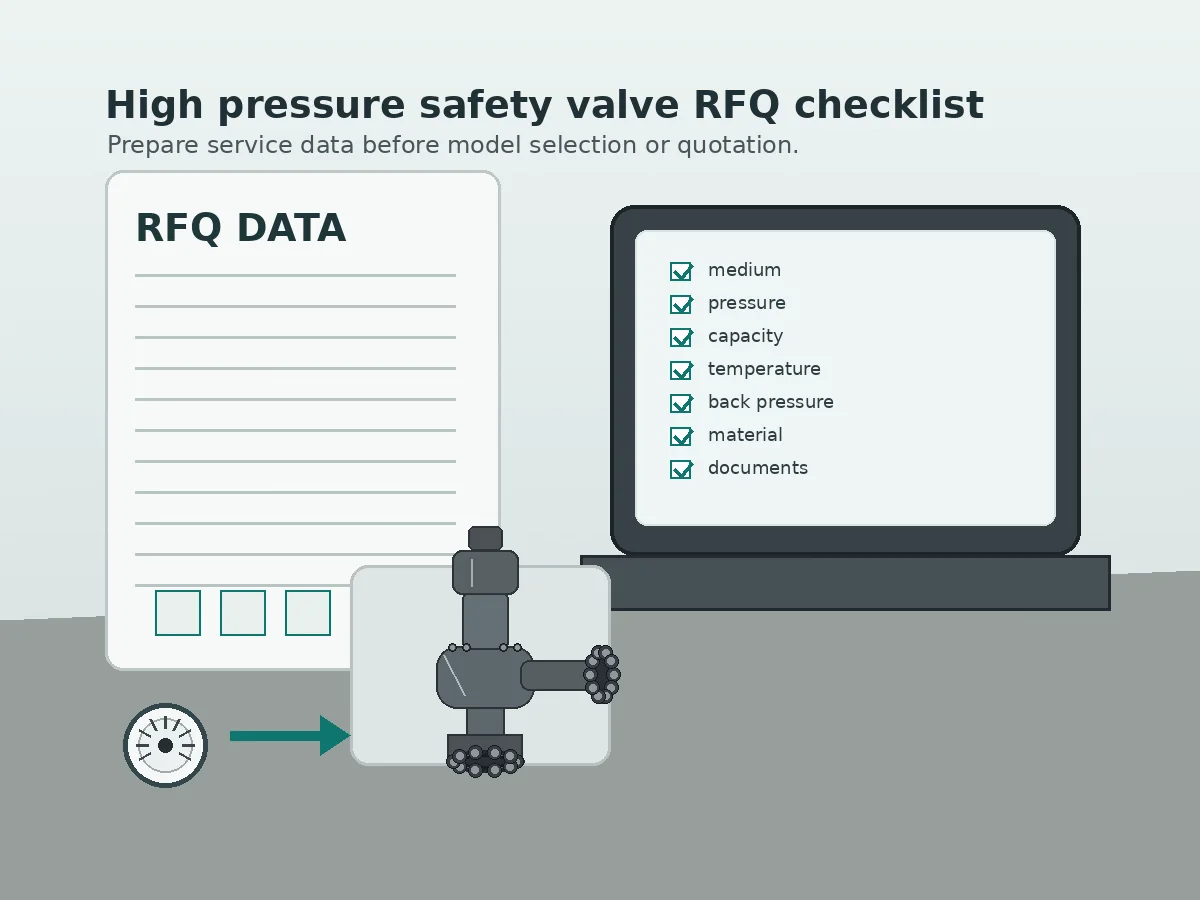

Checklist visiva per la preparazione della richiesta; la selezione effettiva della valvola richiede dati di progetto e revisione del produttore.
| Parametro Richiesta Preventivo | Perché è Importante | Richiesta input acquirente |
|---|---|---|
| Apparecchiatura protetta | Definisce la funzione di sicurezza | Caldaia, serbatoio, reattore, compressore, tubazione, skid, scambiatore di calore o altra apparecchiatura |
| Scenario di sfioro | Determina la capacità richiesta | Uscita bloccata, caso di incendio, guasto del regolatore, espansione termica, rottura del tubo o altro caso di governo |
| Fluido e fase | Modifica dimensionamento, materiali e tipo di valvola | Servizio con vapore, gas, vapore, liquido, bifase, corrosivo, pulito o sporco |
| Pressione operativa | Determina il margine al di sotto della pressione di taratura | Pressione operativa normale e massima |
| Pressione massima di progetto / Pressione di progetto | Definisce il limite dell'apparecchiatura protetta | MAWP dell'apparecchiatura, pressione di progetto o base di pressione del progetto |
| Pressione di taratura | Definisce il punto di apertura della valvola | Pressione di impostazione richiesta e base di tolleranza applicabile |
| Capacità di sfioro richiesta | Determina l'area di flusso e la base di capacità | Portata, unità, base di calcolo e base di codice applicabile, ove pertinente |
| Temperatura di sfioro | Influenza materiale e pressione-temperatura | Temperatura alla condizione di sfioro, non solo al funzionamento normale |
| Contropressione | Influenza stabilità e configurazione | Contropressione sovrapposta e accumulata; costante o variabile |
| Attacco di ingresso | Conferma adattamento e portata | DN/NPS, classe di flangia, portata PN, standard filettatura, facciale e materiale |
| Attacco di uscita | Conferma disposizione di scarico | Dimensione uscita, standard flangia/filettatura, percorso di scarico e supporto tubazione |
| Materiale / sede / tenuta | Influenza compatibilità e perdite | Materiali corpo, trim, molla, sede, guarnizione e requisiti di progetto |
| Norma applicabile | Definisce la base di progettazione e documentazione | Requisiti ASME, API, ISO, EN/DIN, GB o specifici del progetto, ove applicabile |
| Documenti | Definisce l'ambito di ispezione e consegna | Scheda tecnica, registro di calibrazione, registro materiali, base di calcolo capacità, rapporto di prova, requisiti di ispezione |
| Dati di sostituzione | Previene sostituzioni non sicure | Targhetta, foto, vecchia scheda tecnica, storico servizio e dettagli installazione esistente |
Questa checklist non sostituisce il dimensionamento formale o l'approvazione del progetto. È un punto di partenza pratico per la preparazione della richiesta di offerta (RFQ) e la revisione ingegneristica.
Errori comuni nella specifica di una valvola di sicurezza ad alta pressione
Selezione basata solo sulla classe di pressione
Una classe di flangia, una classe PN o un'etichetta di pressione non confermano l'idoneità della pressione di taratura, la capacità, la classe di temperatura o la compatibilità dei materiali.
Utilizzo della dimensione di connessione come prova di capacità
Due valvole con la stessa connessione di ingresso e uscita potrebbero non avere lo stesso orifizio, alzata, capacità certificata o base di calcolo documentata.
Ignorare la temperatura di sfogo
Una classe di connessione o un materiale che appare idoneo a temperatura ambiente potrebbe richiedere un'ulteriore revisione a temperature di sfogo elevate.
Ignorando la contropressione e la tubazione di scarico
Una valvola che sembra corretta su una scheda tecnica può diventare instabile se il sistema di scarico crea effetti di pressione o carichi meccanici inaccettabili.
Trattare un nome di standard come specifica completa
Fare riferimento ad ASME, API, ISO, EN, DIN o GB può essere importante, ma l'acquirente deve comunque definire l'attrezzatura, il caso di sfioro, il fluido, la pressione, la temperatura, la capacità, il materiale e l'ambito della documentazione.
Sostituzione in base all'aspetto
Le valvole vecchie e nuove devono essere confrontate in base alla pressione di taratura, alla base di capacità, alla classe di connessione, al materiale, alla condizione di servizio, al layout di installazione e ai requisiti di documentazione.
Richiedi una revisione ingegneristica per valvole di sicurezza ad alta pressione
Chiedi a ZOBAI una revisione dei parametri ingegneristici quando il servizio è ad alta pressione, la capacità richiesta non è chiara, il fluido è vapore, gas, vapori o liquido o bifase, la temperatura di sfioro è elevata, il sistema di scarico può creare contropressione o il progetto richiede documenti specifici.
Prima di richiedere un modello definitivo o un preventivo, fornire l'attrezzatura protetta, lo scenario di sfioro, il fluido e la fase, la pressione operativa, la MAWP o la pressione di progetto, la pressione di taratura, la capacità di sfioro richiesta, la temperatura di sfioro, la contropressione, la connessione di ingresso e uscita, i requisiti dei materiali, lo standard applicabile e l'ambito della documentazione.
- Attrezzatura protetta e scenario di sfioro
- Mezzo, fase e temperatura di sfioro
- Pressione operativa, MAWP/pressione di progetto e pressione di taratura
- Capacità di sfioro richiesta e base di calcolo
- Contropressione e disposizione di scarico
- Connessione, materiale, sede/tenuta e documenti
ZOBAI può esaminare le informazioni della richiesta e aiutare a identificare se la RFQ è sufficientemente completa per la discussione sul tipo di valvola, configurazione, materiale, connessione e documentazione. La selezione finale deve comunque essere confermata rispetto ai dati di servizio effettivi, ai dati del produttore, alla versione dello standard applicabile, alle specifiche del progetto e ai requisiti normativi locali.
Riferimenti tecnici per ulteriori revisioni
I seguenti riferimenti forniscono indicazioni utili per ingegneri e team di acquisto nella revisione dei requisiti per i dispositivi di sicurezza da sovrapressione. Sono elencati solo a scopo di orientamento tecnico. I requisiti finali del progetto dipendono dall'edizione applicabile della norma, dalle specifiche del progetto, dai dati del produttore e dalla revisione normativa locale.
| Direzione di riferimento | Perché è Importante | Come utilizzarlo nella revisione delle richieste di offerta (RFQ) |
|---|---|---|
| ASME BPVC Sezione XIII | Fornisce un quadro riconosciuto per la protezione da sovrapressione e i requisiti dei dispositivi di sicurezza da sovrapressione nei contesti di apparecchiature a pressione applicabili. | Utilizzarlo per chiarire le aspettative del progetto per la base di progettazione, l'ispezione, il collaudo, la marcatura e la documentazione, laddove il progetto specifichi requisiti correlati all'ASME. |
| API 520 Parte 2 | Fornisce indicazioni relative all'installazione per i dispositivi di sicurezza da sovrapressione nei sistemi applicabili del settore della raffinazione, petrolchimico e di processo. | Utilizzarlo come riferimento per la discussione sulla perdita di carico all'ingresso, la tubazione di scarico, la contropressione, l'instradamento dello scarico e la revisione dell'installazione. |
| Guida tecnica del National Board sulle considerazioni relative alla temperatura | Aiuta a spiegare perché la temperatura di servizio e la contropressione possono influenzare il modo in cui la pressione di taratura e le prestazioni della valvola di sicurezza vengono valutate in servizio. | Utilizzarlo per supportare la discussione ingegneristica relativa alla temperatura di servizio, alla contropressione sovrapposta, alla contropressione accumulata e alla revisione della sostituzione. |
Limitazione del riferimento: Questi collegamenti sono forniti solo a scopo di riferimento tecnico. Questo articolo non riproduce il testo della norma e non dichiara che ZOBAI sia automaticamente conforme a ogni norma, certificato o requisito giurisdizionale elencato. La base normativa applicabile, l'ambito del documento e i requisiti di ispezione devono essere confermati per ogni progetto prima della selezione finale.
FAQ
Cosa si considera una valvola di sicurezza ad alta pressione?
Una valvola di sicurezza ad alta pressione è una valvola di sicurezza destinata alla protezione da sovrapressione in servizi ad alta pressione, ma non esiste una decisione di selezione universale basata solo sulla frase “alta pressione”. L'idoneità dipende dall'attrezzatura protetta, dallo scenario di sfioro, dalla pressione di taratura, dalla capacità richiesta, dalla temperatura, dal fluido, dalla classe di connessione, dal materiale e dai requisiti applicabili del progetto.
La pressione di taratura è uguale alla pressione di esercizio?
La pressione operativa è la pressione normale del sistema. La pressione di taratura è la pressione alla quale la valvola di sicurezza è regolata per aprirsi in condizioni specificate. Nei servizi ad alta pressione, il margine tra pressione operativa e pressione di taratura deve essere rivisto per evitare perdite, gorgogliamento o funzionamento instabile.
Posso scegliere una valvola di sicurezza ad alta pressione in base alla dimensione della connessione?
La dimensione della connessione non dimostra la capacità di sfioro. Una valvola deve essere verificata rispetto alla capacità di sfioro richiesta, all'orifizio o all'area di flusso selezionata, ai dati del produttore e a qualsiasi base di capacità certificata o documentata richiesta dal progetto.
Quali informazioni sono necessarie per il dimensionamento delle valvole di sicurezza ad alta pressione?
L'acquirente deve fornire l'attrezzatura protetta, lo scenario di sfioro, il fluido e la fase, la pressione operativa, la pressione massima di progetto (MAWP) o la pressione di progetto, la pressione di taratura, la capacità di sfioro richiesta, la temperatura di sfioro, la contropressione, i dettagli di connessione, i requisiti dei materiali e lo standard applicabile o la specifica di progetto.
Il servizio ad alta pressione richiede sempre una valvola di sicurezza pilotata?
La configurazione a molla, bilanciata a soffietto e pilotata può essere considerata a seconda del servizio. La configurazione corretta dipende dal margine di pressione, dalla pulizia del fluido, dalla contropressione, dalla temperatura, dai requisiti di manutenzione, dall'accettazione del progetto e dai limiti del produttore.
Perché la classificazione pressione-temperatura è importante?
La classificazione pressione-temperatura indica se il materiale selezionato e la classificazione della connessione rimangono adatti alla temperatura pertinente. Una classificazione di valvola o flangia che appare accettabile a una temperatura potrebbe richiedere un'ulteriore revisione alla temperatura di sfioro effettiva.
Cosa devo inviare a ZOBAI prima di richiedere un preventivo?
Inviare il tipo di apparecchiatura, lo scenario di sfioro, il fluido, la pressione operativa, la pressione di progetto o MAWP, la pressione di impostazione, la capacità di scarico richiesta, la temperatura di scarico, la contropressione, la connessione di ingresso e uscita, i requisiti del materiale, lo standard applicabile, i documenti richiesti, la quantità e qualsiasi datasheet o targhetta esistente per la sostituzione.
