Come funziona una valvola di sicurezza passo dopo passo

Una valvola di sicurezza funziona rimanendo chiusa a pressione normale, aprendosi automaticamente quando la pressione del sistema raggiunge la sua pressione di taratura, scaricando fluido sufficiente a ridurre la pressione e quindi richiudendosi dopo che la pressione è scesa a un livello sicuro. Questa è la sequenza di base, ma le prestazioni reali dipendono da più della sola molla. Margine di pressione operativa, tipo di fluido, perdite in ingresso, contropressione, condizione della sede e qualità dell'installazione modificano il comportamento di una valvola di sicurezza in servizio. Ecco perché alcune valvole sussurrano prima di aprirsi, alcune vibrano durante lo sfioro e alcune perdono dopo un'alzata anche se sembravano accettabili sul banco di prova. Se vuoi capire come funziona una valvola di sicurezza passo dopo passo, devi collegare il meccanismo interno alle condizioni di servizio reali che la circondano.

• Gli utenti chiedono spesso perché una valvola di sicurezza si apre improvvisamente invece che gradualmente.
• Molti acquirenti vogliono anche sapere perché una valvola che ha superato il test può ancora perdere o vibrare dopo l'installazione.
• Le risposte derivano solitamente dalla relazione tra pressione di taratura, forza della molla, flusso di sfioro, blowdown e layout delle tubazioni.

Cosa fa una valvola di sicurezza prima di aprirsi

Posizione di chiusura normale e bilanciamento tra forza della molla e pressione del sistema

Una valvola di sicurezza rimane chiusa perché il carico della molla applicato al disco è maggiore della forza verso l'alto creata dalla pressione del sistema durante il normale funzionamento.
In una progettazione a molla diretta, la molla spinge il disco sulla sede e blocca il flusso attraverso l'ugello. La pressione del sistema agisce verso l'alto sul disco, ma la valvola non si alza finché la forza generata dalla pressione non supera il carico della molla. Questo è il bilanciamento di forza di base che mantiene la valvola a tenuta durante il normale servizio e le consente di rispondere automaticamente quando si verifica una sovrapressione.

Dal punto di vista dell'utente, ciò significa che una valvola di sicurezza non è una normale valvola di controllo. Non è destinata a modulare continuamente durante il funzionamento di routine. Dovrebbe rimanere chiusa, aprirsi solo durante un evento di sovrapressione definito e quindi richiudersi correttamente dopo la fine dell'evento.

Pressione di taratura, pressione operativa e perché il margine è importante

La pressione operativa deve rimanere significativamente al di sotto della pressione di taratura per garantire un comportamento stabile e privo di perdite della valvola.
La pressione di taratura è la pressione alla quale la valvola è regolata per iniziare ad aprirsi in condizioni di prova. La pressione operativa è la pressione normale a cui è sottoposto il sistema durante il servizio. Quando la pressione operativa rimane troppo vicina alla pressione di taratura, è più probabile che la valvola sfrigoli, perda dalla sede o che le superfici di tenuta si usurino prima del previsto.

Tabella: Significato pratico di questi termini di pressione

Termine	Cosa significa per l'utente
Pressione operativa	La pressione a cui è sottoposto il sistema durante il normale servizio
Pressione di taratura	La pressione alla quale la valvola inizia ad aprirsi in condizioni definite
Margine Operativo	Il margine tra la normale pressione operativa e la pressione di taratura che aiuta a evitare lo sfrigolio e il danneggiamento della sede
PSAM	La pressione massima di lavoro ammissibile dell'apparecchiatura protetta, che è il principale limite superiore utilizzato nelle decisioni di taratura della valvola

Nella pratica ingegneristica quotidiana, gli utenti ottengono risultati migliori quando pongono due domande prima di ogni altra: Qual è la PSAM dell'apparecchiatura protetta e quanto spesso il sistema opera vicino alla pressione di taratura della valvola? Queste due risposte spiegano molti problemi di affidabilità prima ancora che la valvola venga installata.

Cosa gli utenti spesso fraintendono riguardo alla “pressione di apertura” nei sistemi reali

Molti utenti presumono che una valvola di sicurezza si apra sempre a una pressione esatta in ogni condizione operativa reale, ma il comportamento effettivo del sistema può modificare la risposta di apertura.
La pressione di taratura a banco e le prestazioni sul campo non sono sempre identiche. Le perdite in ingresso, la contropressione in uscita, la temperatura, la fase del fluido e gli errori di installazione possono modificare ciò che la valvola sperimenta al momento dell'alzata. Ciò non significa che la valvola sia difettosa per impostazione predefinita. Significa che l'intero sistema di scarico deve essere rivisto, non solo i dati di targa.

Un altro malinteso comune è la confusione tra valvole di sicurezza, valvole di sfioro e valvole di sicurezza/sfioro. Una valvola di sicurezza tradizionale per fluidi comprimibili è caratterizzata da un'apertura rapida. Una valvola di sfioro per servizio con liquidi si apre in modo più proporzionale. Una valvola di sicurezza/sfioro può funzionare in entrambi i modi a seconda del design e dell'applicazione. Questa distinzione è importante perché il comportamento di apertura atteso cambia con il fluido e con il tipo di dispositivo.

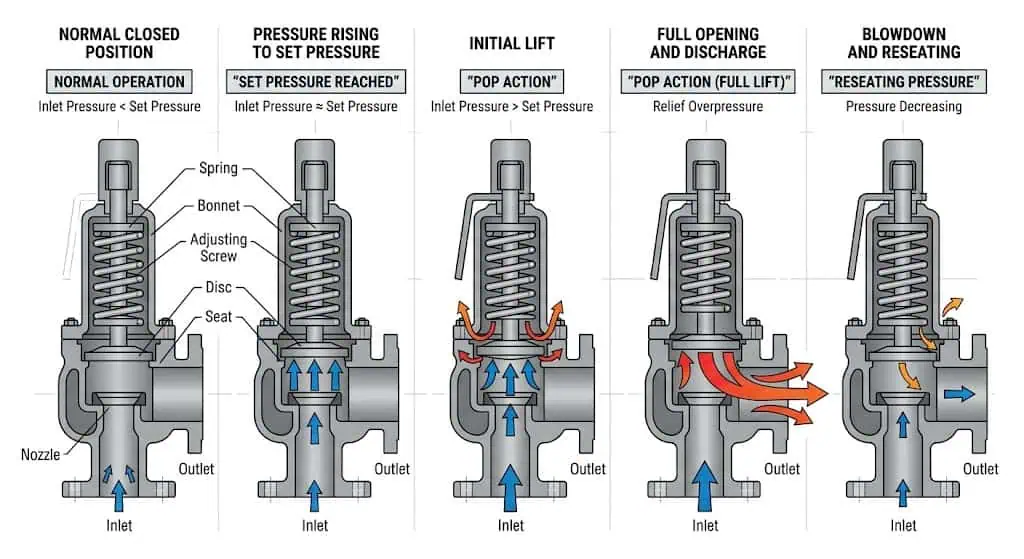

Come funziona una valvola di sicurezza passo dopo passo

La pressione aumenta fino al raggiungimento del punto di taratura

La sequenza inizia con l'aumento della pressione nel sistema protetto mentre la valvola rimane chiusa.
Man mano che la pressione di processo aumenta, aumenta anche la forza verso l'alto sotto il disco. La molla trattiene ancora il disco sulla sede finché la forza del fluido non raggiunge la soglia di apertura. Fino a questo punto, la valvola è in modalità standby. Non sta scaricando e idealmente non sta perdendo.

È per questo che gli utenti non dovrebbero valutare una valvola di sicurezza solo per dimensioni o classe di pressione. Il dispositivo inizia a funzionare solo quando l'equilibrio di forze effettivo sul disco cambia. La sequenza operativa è meccanica, ma il trigger proviene dal processo.

Alzata iniziale, apertura rapida e perché si verifica l'azione di "pop"

Una volta che il disco inizia a sollevarsi, una valvola di sicurezza per fluidi comprimibili può passare molto rapidamente a un movimento di apertura molto più ampio, motivo per cui gli utenti osservano una rapida azione di “pop”.
Dopo la prima piccola alzata, il gas o il vapore in uscita si espande e modifica lo schema di forze attorno alla regione del disco e dell'ugello. Ciò crea un effetto di apertura più forte di quanto gli utenti si aspetterebbero dalla sola forza della molla. Nel servizio con fluidi comprimibili, quella forza di apertura aggiuntiva è il motivo per cui una valvola di sicurezza si apre tipicamente di scatto invece di aprirsi gradualmente.

Per gli utenti, il significato pratico è semplice: quando una valvola di sicurezza selezionata correttamente si apre in servizio con gas o vapore, non dovrebbe comportarsi come una valvola di regolazione. L'alzata rapida fa parte del modo in cui protegge l'apparecchiatura.

Sfioro di pressione, zona di massima alzata e scarico del flusso

Dopo la fase di apertura rapida, la valvola entra nella sua fase di scarico e scarica un flusso sufficiente a riportare la pressione del sistema ai livelli inferiori.
Questa è la fase che protegge effettivamente l'apparecchiatura. La capacità di sfioro dipende dall'area dell'orifizio, dalle proprietà del fluido, dalle condizioni di sfioro e dalla resistenza del sistema di scarico. La sola dimensione della connessione non garantisce una capacità sufficiente. Due valvole con dimensioni finali simili possono comportarsi in modo molto diverso se le loro capacità di sfioro certificate differiscono.

Tabella: Cosa Controlla la Fase di Sfioro Effettiva

Fattore	Perché è Importante
Area dell'Orifizio	Controlla quanta portata la valvola può effettivamente sfiorare
Tipo di Fluido	Gas, vapore e liquidi non scaricano allo stesso modo
Pressione di sfioro	Influenza la forza motrice disponibile e la portata massica
Contropressione in uscita	Può ridurre la capacità effettiva o alterare la stabilità
Perdita di Pressione in Ingresso	Può disturbare il comportamento di apertura prima che venga raggiunta l'alzata completa

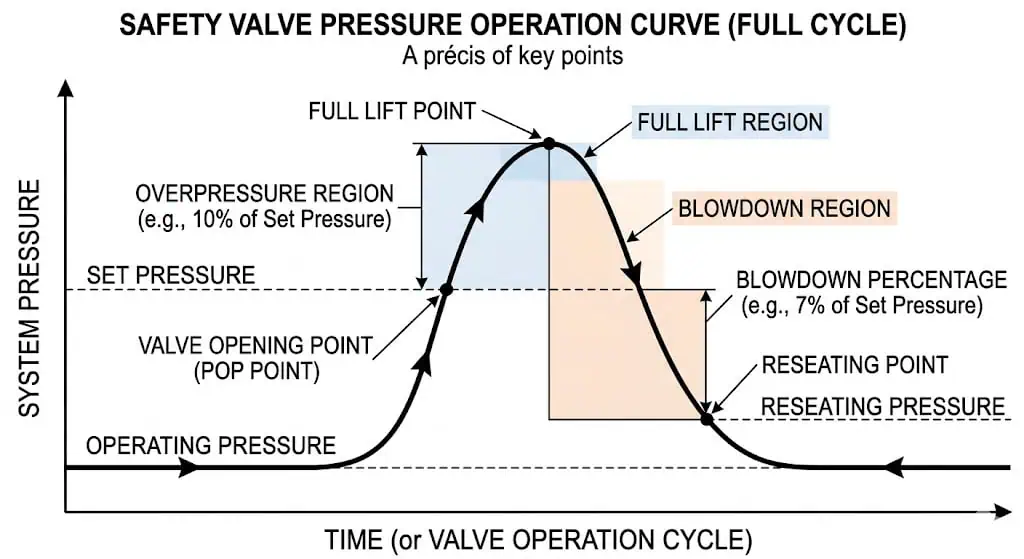

Contropressione, Richiusura e Come la Valvola si Chiude di Nuovo

La valvola di solito non si chiude esattamente alla pressione di taratura. Si chiude a una pressione inferiore, e questa differenza è chiamata "blowdown" (differenziale di richiusura).
Il "blowdown" fornisce alla valvola un margine di pressione sufficiente per chiudersi in modo pulito dopo l'evento di sfioro, invece di ciclare rapidamente sulla sede. Se la pressione di richiusura è troppo vicina al punto di apertura, la valvola può vibrare, perdere o riaprirsi troppo rapidamente. Se il comportamento del "blowdown" non è adatto al servizio, gli utenti vedranno spesso un recupero instabile dopo l'alzata.

Tabella: Termini che gli Utenti Non Dovrebbero Confondere

Termine	Significato
Pressione di taratura	Pressione alla quale la valvola inizia ad aprirsi in condizioni definite
Sovrapressione	Pressione al di sopra della pressione di taratura durante lo sfioro
Accumulo	Aumento di pressione al di sopra del limite dell'apparecchiatura protetta durante un evento di sfioro
Stacco (Blowdown)	Differenza tra pressione di apertura e pressione di richiusura

Scenario composito sul campo per la formazione ingegneristica: Quando la valvola si è aperta alla pressione corretta ma non si è richiusa correttamente

Una valvola può aprirsi alla pressione prevista e comunque funzionare male in seguito.
In uno scenario composito sul campo per la formazione ingegneristica, una valvola a molla diretta si è sollevata alla pressione prevista durante un reale disturbo, ma non si è richiusa correttamente dopo l'evento. Il sintomo immediato è stato una perdita continua. L'ispezione ha riscontrato detriti leggeri sulla sede, danni minori alla faccia del disco e un problema di guida dello stelo aggravato dalla manipolazione durante la manutenzione precedente. Il problema del sistema non era solo un “servizio sporco”. Il problema più profondo era che la pulizia durante la manutenzione, la manipolazione e i controlli delle condizioni della sede non erano stati trattati come parte del sistema di sfioro. La correzione è stata pulire e ispezionare gli interni, ripristinare le superfici di tenuta, verificare l'allineamento della guida, ritestare la valvola e migliorare il controllo della contaminazione prima di reinstallarla.

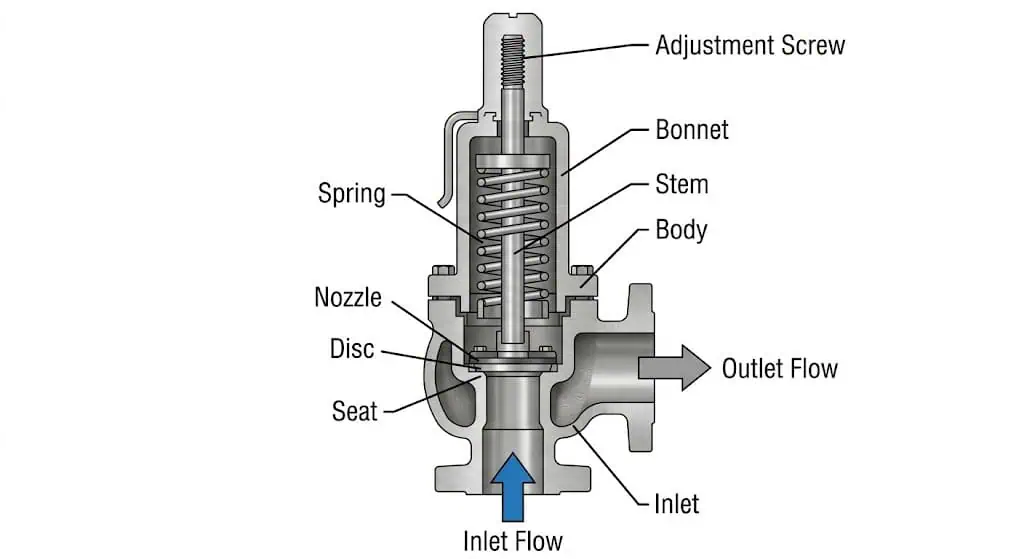

I componenti principali che fanno funzionare una valvola di sicurezza

Corpo, ugello e percorso del flusso

Il corpo contiene le parti che trattengono la pressione, mentre l'ugello e il percorso del flusso interno determinano come il fluido entra nella valvola e con quale efficienza viene scaricato.
L'ugello è particolarmente importante perché definisce la geometria locale in cui la pressione viene convertita in forza di apertura e flusso di sfioro. Se il percorso del flusso è gravemente danneggiato, sporco o non adatto al servizio, le prestazioni di scarico ne risentono.

Molla, stelo e vite di regolazione

La molla crea la forza di chiusura, lo stelo trasferisce il movimento e la vite di regolazione imposta la condizione di apertura.
Queste parti determinano come la valvola risponde prima e durante l'alzata. La fatica della molla, l'attrito dello stelo o una regolazione inadeguata possono alterare il comportamento operativo effettivo. In servizi corrosivi, ad alta temperatura o sporchi, l'idoneità di queste parti è importante quanto il materiale del corpo.

Tabella: Perché queste parti sono importanti per gli acquirenti

Componente	Perché gli utenti dovrebbero interessarsene
Molla	Controlla il carico di apertura e influisce sulla stabilità a lungo termine della pressione di taratura
Stelo / Guida	Influisce sull'allineamento e sul movimento fluido durante l'apertura e la richiusura
Vite di regolazione	Imposta la valvola e deve rimanere sigillata e tracciabile dopo il collaudo

Superfici di contatto disco e sede

Il disco e la sede formano l'interfaccia di tenuta primaria, quindi le loro condizioni determinano in gran parte se la valvola rimane stagna durante il normale servizio.
Quando gli utenti lamentano che una valvola di sicurezza perde “senza motivo”, l'interfaccia disco-sede è spesso il primo punto che gli ingegneri controllano. Graffi, vaiolatura, corrosione, sporco incrostato, lappatura impropria o contatto non centrato possono causare perdite.

Perché usura, corrosione o sporco in queste parti cambiano il comportamento reale della valvola

Le prestazioni delle valvole di sicurezza cambiano nella vita reale perché le parti interne non invecchiano uniformemente.
L'usura modifica la geometria di tenuta. La corrosione riduce l'integrità del materiale e può rendere ruvide le superfici critiche. Sporco o depositi polimerizzati possono interferire con l'alzata o la richiusura. In servizi corrosivi o contaminati, la domanda non è solo “La valvola si aprirà?” Ma anche “Si aprirà stabilmente, scaricherà correttamente e si richiederà ermeticamente in seguito?”

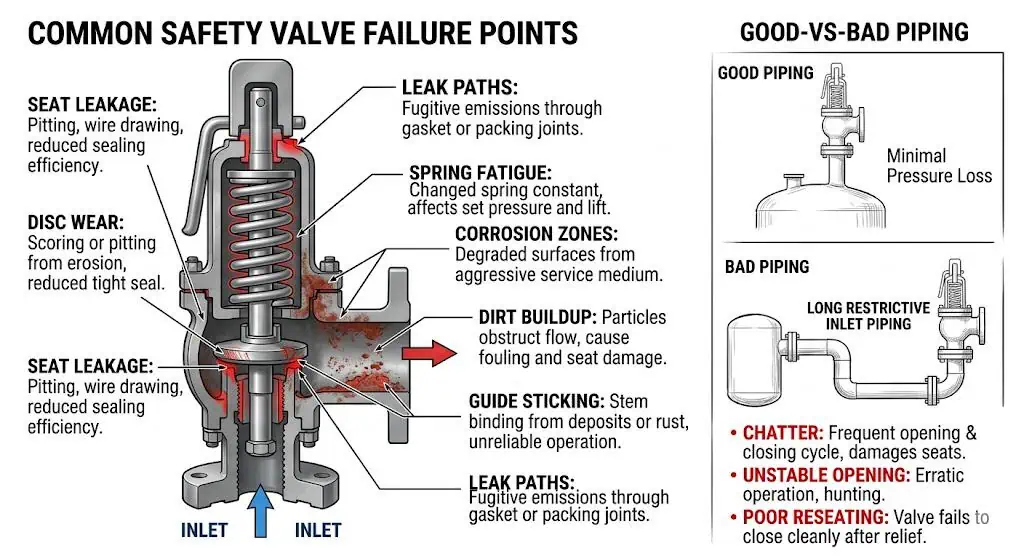

Perché alcune valvole di sicurezza non funzionano come previsto

Perché una valvola di sicurezza perde dopo l'apertura o durante il normale funzionamento

La perdita solitamente deriva da contaminazione della sede, danno alla sede, disallineamento dei componenti, degrado della molla o funzionamento troppo vicino alla pressione di taratura per troppo tempo.
Gli utenti spesso sostituiscono immediatamente una valvola che perde, ma la domanda migliore è cosa ha causato la perdita. Ripetuti sibili, fluidi sporchi, rimontaggio errato, manipolazione grossolana e dinamiche di tubazione scadenti possono essere la vera causa.

Tabella: Revisione problemi di perdita

Problema osservato	Causa tecnica probabile	Direzione correttiva
Perdita dopo l'alzata	Contaminazione della sede o danno alla faccia della sede	Ispezionare sede, disco e controlli di pulizia
Perdita continua durante il normale funzionamento	Funzionamento troppo vicino alla pressione di taratura o prestazioni deboli della molla	Verificare il margine operativo e le condizioni della molla
Perdite intermittenti	Disallineamento, vibrazioni o condizioni di ingresso instabili	Controllare il layout della tubazione e le guide interne

Perché si verificano vibrazioni, oscillazioni o gorgoglii prima di uno sfioro stabile

Questi comportamenti instabili indicano solitamente che la valvola sta riscontrando condizioni operative errate, non solo che la molla è “troppo sensibile”.”
Gorgoglio (simmer) significa che la valvola sta perdendo piccole quantità di fluido prima dell'apertura completa. Oscillazione (flutter) è il movimento rapido degli interni senza un'alzata stabile. Vibrazione (chatter) è la ripetuta apertura e chiusura brusca che può danneggiare rapidamente le parti interne. Le cause tipiche includono elevata perdita di pressione in ingresso, eccessiva contropressione accumulata, pressione operativa troppo vicina alla pressione di taratura e instradamento errato dello scarico.

Come la contropressione, la perdita in ingresso e l'instradamento dell'uscita influenzano la sequenza di funzionamento

La contropressione e le perdite di tubazione modificano le forze effettive che agiscono sulla valvola durante l'alzata, lo scarico e la richiusura.
La perdita in aspirazione può ritardare o destabilizzare l'apertura. La contropressione in scarico può ridurre la capacità effettiva, alterare il comportamento del blowdown e peggiorare la richiusura. Ecco perché gli ingegneri esperti esaminano l'intero sistema di sfioro, non solo il corpo valvola.

Tabella: Effetti delle tubazioni comunemente trascurati

Problema di tubazione	Cosa può causare
Aspirazione lunga o restrittiva	Apertura instabile, vibrazioni (chatter), ridotta marginalità di protezione
Scarsa instradamento dello scarico	Contropressione, perdita di capacità, richiusura ritardata
Supporto inadeguato della tubazione	Carico meccanico durante lo sfioro e rischio di danni a lungo termine

Scenario di campo composito per la formazione ingegneristica: una valvola a molla che ha vibrato (chatter) a causa di una linea di aspirazione troppo restrittiva

In un altro scenario di campo composito per la formazione ingegneristica, una valvola a molla su un'applicazione di scarico compressore ha vibrato ripetutamente durante condizioni di disturbo.
La prima reazione fu quella di incolpare la valvola. La causa effettiva del sistema era un'eccessiva perdita di pressione nel collegamento di ingresso perché la linea era più piccola e più lunga di quanto avrebbe dovuto essere. La valvola iniziò ad aprirsi, riscontrò condizioni di ingresso instabili e non riuscì a mantenere un'apertura fluida. La correzione non fu una diversa classe di pressione. Fu una riprogettazione della tubazione che ridusse la perdita in ingresso e migliorò la geometria del collegamento a monte. Dopo tale modifica, lo stesso design della valvola funzionò stabilmente.

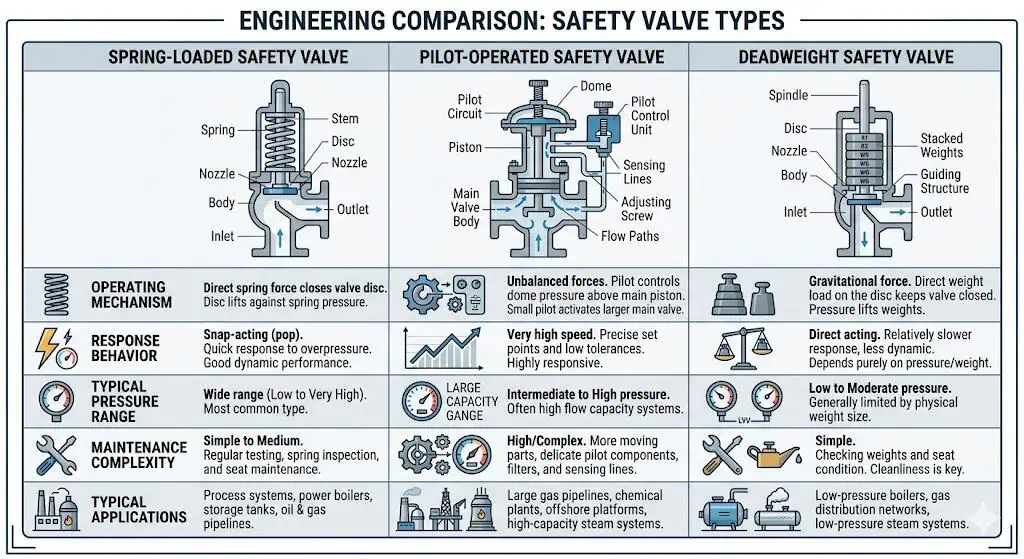

Come funzionano i diversi tipi di valvole di sicurezza

Come funziona una valvola di sicurezza a molla

Una valvola di sicurezza a molla è il design auto-attuato più conosciuto e utilizza la compressione della molla come forza di chiusura primaria.
È ampiamente utilizzata perché è meccanicamente semplice, relativamente facile da ispezionare e adatta a molti servizi di caldaie, utenze e processi. Le sue prestazioni, tuttavia, diventano più sensibili quando le condizioni operative comportano contropressione variabile, contaminazione grave o corrosione aggressiva.

Come funziona una valvola di sicurezza pilotata

Una valvola di sicurezza pilotata utilizza uno stadio pilota per controllare la valvola principale, il che consente un controllo più preciso in alcune difficili condizioni di servizio.
Questo design può offrire una tenuta ermetica e prestazioni migliori dove la contropressione o il comportamento della pressione di sistema rendono un design a molla diretta meno adatto. Non è automaticamente “migliore” per ogni servizio. La pulizia, la sensibilità del pilota e la capacità di manutenzione sono più importanti con questo design.

Come funzionano le valvole di sicurezza a contrappeso e dove sono ancora importanti

Una valvola di sicurezza a contrappeso utilizza pesi impilati anziché una molla meccanica per creare la forza di chiusura.
Queste valvole sono semplici e visivamente comprensibili, ma sono normalmente limitate a servizi specializzati o a bassa pressione e sono rare nella maggior parte delle moderne installazioni industriali generali.

Opinione esperta: perché gli ingegneri non confrontano questi tipi solo per struttura, ma per condizioni di servizio

Gli ingegneri esperti confrontano i tipi di valvole in base al confine dell'applicazione, non all'aspetto.
Una valvola a molla può essere la scelta migliore in un servizio e una scelta inadeguata in un altro. Gli utenti dovrebbero esaminare la pulizia del fluido, la corrosione, il comportamento della contropressione, il margine operativo, le risorse di manutenzione e i requisiti di ispezione prima di selezionare un tipo.

Condizione di selezione	Preferenza tipica
Servizio stabile, installazione semplice, manutenzione ordinaria	Valvola di sicurezza a molla
Contropressione variabile o comportamento di pressione più complesso	Pilotata o altro design specializzato
Usi a pressione molto bassa o legacy molto specifici	Design a peso morto

Cosa cambia il modo in cui una valvola di sicurezza funziona nelle applicazioni reali

Differenze tra servizio a vapore, gas e liquido

La stessa categoria di dispositivi non si comporta in modo identico nei servizi a vapore, gas e liquido.
Fluidi comprimibili come vapore e gas tendono a favorire un comportamento di apertura rapida. Il servizio con liquidi spesso richiede un comportamento di sfioro diverso e una logica di selezione differente. Per questo motivo, gli utenti non dovrebbero copiare la scelta di una valvola da un servizio all'altro senza esaminare il caso di sfioro effettivo.

Effetti di alta temperatura, fluidi sporchi e servizi corrosivi

Servizi gravosi modificano non solo la vita utile della valvola, ma anche il modo in cui la valvola funziona durante l'evento di sfioro.
L'alta temperatura influisce sul comportamento della molla e sull'idoneità delle parti morbide. Fluidi sporchi possono interferire con la tenuta del sede e la guida. Il servizio corrosivo può attaccare ugello, disco, molla e trim, portando a perdite o movimenti ritardati. In questi servizi, la compatibilità dei materiali e il realismo della manutenzione contano più della semplicità del catalogo.

Esempio industriale: perché lo stesso design di valvola si comporta diversamente in servizio caldaia, compressione gas e impianti chimici

Una valvola che funziona bene in servizio caldaia potrebbe richiedere materiali diversi, uno stile di cappello (bonnet) differente, una disciplina di pulizia o una revisione della tubazione prima di essere idonea per il servizio di compressione gas o chimico.
Il servizio caldaia enfatizza la temperatura e il comportamento del vapore. La compressione gas può introdurre pulsazioni e rapidi cambiamenti di pressione. Il servizio chimico spesso aggiunge rischi di corrosione, solidi o contaminazione. La famiglia di design può sembrare simile, ma l'involucro di servizio non lo è.

Cosa devono verificare gli acquirenti prima di presumere che una valvola da catalogo funzioni allo stesso modo nel loro impianto

Gli acquirenti non dovrebbero presumere che la stessa dimensione e classe di pressione garantiscano prestazioni equivalenti.
Prima di ordinare, rivedere almeno i seguenti punti:

1. Capacità di sfioro richiesta e adeguatezza dell'orifizio
2. Pressione di taratura e margine operativo
3. Tipo di fluido e rischio di contaminazione
4. Compatibilità corpo, trim, molla e parti morbide
5. Layout tubazioni di ingresso e uscita
6. Contropressione durante lo scarico
7. Percorso normativo applicabile e pacchetto documentale

Fattori di installazione e manutenzione che influenzano direttamente il funzionamento

Posizione di montaggio, layout di ingresso e percorso di scarico dell'uscita

L'installazione fa parte delle prestazioni della valvola, non è qualcosa di separato da essa.
Una valvola di sicurezza installata in modo errato può superare i test al banco e comunque fallire in servizio. L'ingresso dovrebbe essere corto e diretto. Il percorso di uscita dovrebbe essere progettato in modo che il fluido scaricato esca in sicurezza senza creare una contropressione inaccettabile. Anche il supporto meccanico è importante perché le forze di reazione dello scarico possono sollecitare la valvola e le tubazioni durante un'anomalia.

Perché l'installazione verticale è solitamente richiesta per prestazioni stabili

L'installazione verticale è la normale aspettativa ingegneristica per le valvole di sicurezza a molla perché supporta l'allineamento interno corretto e un movimento ripetibile.
Un orientamento errato può peggiorare i problemi di guida, aumentare la possibilità di ritenzione di sporco in aree critiche e rendere l'ispezione o la manutenzione meno affidabili. Quando gli utenti chiedono perché una valvola che “ha funzionato al banco” si comporta diversamente nell'impianto, la posizione di montaggio è una delle prime cose che gli ingegneri esaminano.

Ispezione, Verifica Pressione di Taratura e Controllo Condizioni Sede

L'ispezione regolare è il modo in cui gli utenti confermano che la valvola funziona ancora come previsto dal progetto.
Una routine di ispezione pratica include la verifica della pressione di taratura, il controllo delle condizioni della sede, la revisione della pulizia interna, la valutazione delle condizioni della molla e il test di tenuta appropriato allo standard applicabile e al design della valvola. Qualsiasi regolazione deve essere documentata e risigillata secondo i requisiti dell'impianto e del codice. La pressione di taratura è la pressione alla quale la valvola di sicurezza inizia ad aprirsi.

Tabella: Revisione Pratica Minima Durante la Manutenzione

Elemento di Revisione	Perché è Importante
Verifica Pressione di Taratura	Conferma che la condizione di apertura sia ancora corretta
Condizione della Sede	Previene perdite in servizio normale e un errato richiusura
Condizione della Molla	Verifica affaticamento, corrosione e perdita di stabilità
Sigillo di Regolazione / Registrazioni	Supporta la tracciabilità e la conformità

Scenario di campo composito per la formazione ingegneristica: una valvola che ha superato i test di banco ma ha funzionato male dopo un'installazione errata in sito

Una delle lezioni più comuni sul campo è che l'accettazione al banco non prevale su una cattiva installazione.
In uno scenario di campo composito per la formazione ingegneristica, una valvola ha superato i controlli in officina, ma dopo l'installazione ha mostrato un'apertura instabile e una richiusura incompleta. Il problema più profondo non era la taratura in officina. La connessione di ingresso introduceva troppa perdita e il percorso di scarico creava una condizione di scarico sfavorevole. Dopo la correzione della tubazione di sito, la valvola è tornata a un servizio stabile. Questo è il motivo per cui la revisione dell'installazione fa parte di qualsiasi discussione seria sul funzionamento di una valvola di sicurezza.

Codici, test e cosa significano per il funzionamento di una valvola di sicurezza

Basi ASME, API e ISO che contano per gli utenti finali

Codici e standard fanno più che soddisfare gli auditor. Definiscono come il dispositivo deve essere selezionato, testato, installato e mantenuto in modo che funzioni in modo affidabile in servizio.
Per molti utenti industriali, il quadro più pertinente include i requisiti del codice ASME per caldaie e recipienti a pressione, le linee guida API per il dimensionamento, la selezione, l'installazione e la tenuta di sede, e la norma ISO 4126 per i requisiti generali delle valvole di sicurezza in contesti internazionali.

Tolleranza di pressione di taratura, tenuta di sede e test di prestazione

Gli utenti dovrebbero considerare i test come prova funzionale, non come scartoffie.
La verifica della pressione di taratura assicura che la valvola si apra quando dovrebbe. Il test di tenuta di sede verifica che rimanga chiusa quando dovrebbe. Il test di prestazione verifica che possa effettivamente sfogare il flusso richiesto. Se un pacchetto di documentazione non supporta chiaramente queste tre domande, è incompleto dal punto di vista della decisione ingegneristica.

Perché gli standard contano non solo per la conformità ma per l'affidabilità operativa reale

Gli standard sono importanti perché impongono disciplina nelle aree esatte in cui solitamente iniziano i guasti sul campo.
Essi inducono gli utenti a rivedere i limiti di pressione, i confini di installazione, le aspettative di tenuta, la tracciabilità della documentazione e le pratiche di manutenzione. In altre parole, gli standard non si limitano a indicare quale marcatura appartiene alla valvola. Aiutano a spiegare perché una valvola funziona in modo affidabile per anni e un'altra fallisce precocemente nello stesso impianto.

Cosa dovrebbero capire gli utenti prima di scegliere o sostituire una valvola di sicurezza

Quando una semplice valvola a molla è sufficiente

Una valvola di sicurezza a molla diretta è spesso sufficiente quando il servizio è relativamente stabile, il margine operativo è ragionevole, il fluido non è eccessivamente sporco e le condizioni di ingresso e uscita sono ben controllate.
Questo è il motivo per cui rimane comune in molte applicazioni per caldaie, utenze, aria, acqua e processi generali.

Quando le condizioni operative suggeriscono un tipo di valvola diverso

Quando la contropressione varia notevolmente, la pulizia diventa critica o il comportamento della pressione è più complesso, gli utenti dovrebbero valutare se una valvola pilotata o un altro design specializzato sia più adatto.
La domanda corretta non è “Quale design è più avanzato?” La domanda corretta è “Quale design rimane stabile e manutenibile in questo servizio?”

Errori comuni di acquisto quando gli utenti si concentrano solo su dimensioni o classe di pressione

L'errore di acquisto più comune è selezionare in base alla dimensione della connessione, alla classe della flangia o alla familiarità con il catalogo, ignorando lo scenario di sfogo, la capacità, il margine operativo e la realtà dell'impianto.
Questa scorciatoia spesso crea perdite, vibrazioni, manutenzione ripetuta o una valvola che tecnicamente si adatta ma funzionalmente sottoperforma.

Checklist rapido per ingegneri prima della selezione finale

Una breve checklist previene molti errori costosi prima dell'acquisto.

1. Confermare la MAWP dell'apparecchiatura protetta e la base della pressione di taratura prevista
2. Verificare la pressione operativa normale rispetto al margine della pressione di taratura
3. Verificare la capacità di sfioro richiesta, non solo la dimensione finale
4. Controllare il fluido, il rischio di contaminazione e la compatibilità dei materiali
5. Verificare la perdita in ingresso, il percorso in uscita e il comportamento della contropressione
6. Confermare il percorso normativo applicabile, la base di collaudo e i documenti di tracciabilità
7. Decidere se le condizioni di manutenzione in sito corrispondono alla progettazione della valvola selezionata

Una valvola di sicurezza opera passo dopo passo attraverso una sequenza molto chiara: rimane chiusa sotto pressione normale, si apre quando la pressione raggiunge il suo punto di taratura, scarica fluido sufficiente per ridurre la pressione e quindi si richiude dopo che la pressione è tornata in un intervallo sicuro. Ciò che rende importante questo argomento è che la sequenza visibile è solo lo strato superficiale. Le prestazioni reali dipendono dal margine operativo, dalla capacità di sfioro, dalle condizioni del fluido, dalla contropressione, dal layout delle tubazioni, dalla qualità dell'installazione e dalla disciplina di manutenzione. Se gli utenti comprendono sia il meccanismo interno sia le condizioni di servizio circostanti, possono selezionare, diagnosticare e mantenere le valvole di sicurezza in modo molto più efficace.

FAQ

Qual è lo scopo principale di una valvola di sicurezza?

Lo scopo principale di una valvola di sicurezza è proteggere il sistema da sovrapressioni pericolose.
Si apre automaticamente quando la pressione supera un limite di sicurezza e si richiude dopo che la pressione è tornata in un intervallo sicuro.

Ogni quanto devono essere testate le valvole di sicurezza?

L'intervallo di ispezione e test dipende dal codice di riferimento, dalla severità del servizio e dal rischio dell'impianto, ma gli utenti non dovrebbero mai considerare le valvole di sicurezza come dispositivi da installare e dimenticare.
Servizi critici o severi richiedono solitamente una revisione più rigorosa rispetto a servizi di utilità puliti e stabili.

Qual è la differenza tra una valvola di sicurezza e una valvola di sfioro di sicurezza?

Una valvola di sicurezza tradizionale è associata a un'apertura rapida in servizio con fluidi comprimibili, mentre una valvola di sicurezza-sfioro può funzionare come valvola di sicurezza o valvola di sfioro a seconda della sua applicazione e base di progettazione.
Questa differenza influisce sul comportamento previsto della valvola durante l'alzata.

Perché alcune valvole di sicurezza perdono dopo l'operazione?

Di solito perdono a causa di contaminazione della sede, usura, corrosione, disallineamento o funzionamento troppo vicino alla pressione di taratura.
La perdita è spesso il risultato sia delle condizioni della valvola che delle condizioni del sistema, non di un singolo difetto isolato.

In che modo l'installazione influisce sulle prestazioni della valvola di sicurezza?

L'installazione influisce sulla stabilità di apertura, sul comportamento di scarico, sulla richiusura, sull'accesso alla manutenzione e sull'affidabilità a lungo termine.
Un layout di ingresso inadeguato, un'elevata contropressione, un orientamento errato o un supporto insufficiente possono far sì che una valvola correttamente selezionata si comporti male in servizio.
