Differenza tra valvola di sicurezza e valvola di sfioro

Una valvola di sicurezza sviluppa tipicamente un'apertura rapida o a scatto per servizi a vapore, gas, aria o vapore, mentre una valvola di sfioro si apre tipicamente progressivamente per servizi a liquido. Questa è la comune distinzione di selezione API e dell'industria di processo. Non è una regola di denominazione universale: il design esatto della valvola, la caratteristica di apertura, la certificazione del fluido, la capacità certificata e il codice dell'apparecchiatura di controllo determinano la scelta finale.

ISO 4126-1 utilizza “valvola di sicurezza” come termine di prodotto indipendentemente dal fluido e si identifica come uno standard di prodotto piuttosto che uno standard di applicazione. La pratica regionale, le famiglie di prodotti del produttore e le targhette dell'impianto possono quindi utilizzare i nomi in modo diverso. Una valvola di sicurezza/sfioro può coprire vapore, gas, vapore, liquido o più di una categoria di fluidi solo quando il design selezionato, la certificazione della capacità, la base di prova, i materiali e i limiti di applicazione supportano tale servizio. PRV e PSV sono abbreviazioni utili, ma nessuna delle due dovrebbe sostituire una definizione ingegneristica completa sulla scheda tecnica.

Sia le valvole di sicurezza che le valvole di sfioro sono dispositivi di protezione da sovrapressione. Nessuna delle due dovrebbe essere selezionata come normale valvola di controllo di processo semplicemente perché può aprirsi e far fluire. La scelta corretta deve proteggere l'apparecchiatura durante lo scenario di sovrapressione dominante, fornire una capacità di sfioro sufficiente, certificata o accettata dal progetto, rimanere stabile con la tubazione di ingresso e uscita installata e richiudersi entro un intervallo di pressione accettabile.

• Gli utenti spesso presumono che le due valvole siano intercambiabili perché i loro corpi, le dimensioni delle flange, i materiali e le classi di pressione possono apparire simili.
• Gli ingegneri normalmente esaminano il mezzo e la fase, la caratteristica di apertura, la capacità di sfioro richiesta, la base della pressione di impostazione, la contropressione, i materiali, l'installazione e il percorso normativo prima di accettare il tipo di valvola.
• La sostituzione errata può causare vibrazioni (chatter), shock idraulico, scarsa richiusura, perdite dalla sede, capacità insufficiente, comportamento di scarico inadeguato o rifiuto durante la revisione tecnica e normativa.
• La dimensione della connessione conferma l'adattamento fisico; non prova l'orifizio effettivo della valvola, la capacità certificata, la certificazione del fluido o l'idoneità allo scenario di sfioro.

Vista esperta: Gli ingegneri non separano le valvole di sicurezza e le valvole di sfioro solo per nome del prodotto. Esaminano l'apparecchiatura protetta, lo scenario di sfioro dominante, il comportamento del fluido, l'azione di apertura, la capacità richiesta, la contropressione, l'installazione e la base di certificazione applicabile.

Cos'è una Valvola di Sicurezza e Cos'è una Valvola di Sfioro

Definizione di Valvola di Sicurezza

Nell'uso comune nell'industria di processo, una valvola di sicurezza è un dispositivo di sfioro di pressione auto-azionato caratterizzato da un'apertura rapida e comunemente applicato a fluidi comprimibili come vapore, gas, aria o vapori.
La valvola rimane chiusa durante il normale funzionamento. Quando la pressione di ingresso raggiunge la pressione di impostazione definita in condizioni specificate, il disco inizia a sollevarsi. Le forze di flusso e di pressione che agiscono sul disco e la geometria della camera di accumulo possono quindi produrre un'apertura rapida o un'azione di "pop", consentendo alla valvola di sviluppare rapidamente un'area di sfioro maggiore.

La valvola deve fare più che aprirsi con un "pop". Deve garantire la capacità di sfioro richiesta, rimanere stabile durante lo scarico, limitare l'accumulo entro i limiti del codice applicabile e richiudersi dopo che la pressione è scesa attraverso l'intervallo di blowdown della valvola. Una valvola che si apre alla corretta pressione di impostazione ma ha una capacità insufficiente non fornisce una protezione adeguata.

Le applicazioni tipiche includono sistemi di vapore di potenza e di processo, caldaie, ricevitori d'aria, recipienti a gas, sistemi di compressori, spazi di vapore e altre apparecchiature a pressione contenenti fluidi comprimibili. Il tipo esatto di valvola, la certificazione, la capacità e i requisiti di installazione dipendono dal percorso del codice applicabile e dalle condizioni di servizio.

Tabella: Valvola di Sicurezza nell'Uso Pratico

Per una definizione più ampia e la sequenza di funzionamento, vedere cos'è una valvola di sicurezza e come funziona.

Per la costruzione a livello di prodotto, confronta le valvole di sicurezza a molla di ZOBAI con le sue valvole di sicurezza a molla con le sue valvole di sfioro; l'approvazione finale richiede comunque dati di capacità e servizio specifici del modello.

Definizione di Valvola di Sfioro

Nell'uso comune secondo API e nell'industria di processo, una valvola di sfioro è un dispositivo di sfogo della pressione autoazionata che si apre progressivamente in proporzione all'aumento della pressione ed è normalmente associata a servizi con liquidi incomprimibili.
Man mano che la pressione di ingresso sale al di sopra della regione di apertura, la valvola sviluppa un sollevamento e un'area di flusso crescenti. Man mano che la pressione scende, la valvola riduce il sollevamento e infine si richiude.

Una valvola di sfioro è comunque un dispositivo di protezione da sovrapressione. Non deve essere confusa con una valvola di controllo della pressione, una valvola riduttrice di pressione, un regolatore di bypass o una valvola di controllo a modulazione continua. Sebbene l'apertura proporzionale possa apparire simile al normale controllo della pressione, la valvola di sfioro è destinata a proteggere le apparecchiature durante condizioni di pressione anomale.

Le applicazioni tipiche includono sistemi idraulici, scarico di pompe a cilindrata positiva, sezioni di liquido bloccate, sfogo per espansione termica, apparecchiature di processo per liquidi e sistemi di stoccaggio o trasferimento. La capacità richiesta può essere piccola per l'espansione termica o molto maggiore per scenari di guasto della pompa o di processo. La valvola deve quindi essere dimensionata in base al caso di sfogo effettivo piuttosto che selezionata solo in base alla dimensione della linea.

Tabella: Valvola di sfioro nell'uso pratico

Un liquido può vaporizzare quando la pressione scende attraverso la valvola, e uno scenario di sfioro può coinvolgere un flusso bifase. In questi casi, descrivere il servizio semplicemente come “liquido” non è sufficiente. È necessario esaminare il metodo di dimensionamento approvato, la pressione di ingresso, lo stato termodinamico, la pressione di uscita e il comportamento di fase.

Perché gli utenti confondono spesso i due termini

Gli utenti confondono le valvole di sicurezza (safety valves) e le valvole di sfioro (relief valves) perché molte caratteristiche esterne si sovrappongono, mentre le differenze importanti sono interne, funzionali e documentali.
Lo stesso corpo valvola può essere offerto con diverse opzioni di trim, molla, ugello, disco, alzata, certificazione o servizio fluidi. Dimensioni di flangia e classi di pressione simili possono quindi nascondere diversi orifizi effettivi, capacità certificate e caratteristiche di apertura.

La terminologia diventa più difficile quando PRV, PSV, SRV, safety relief valve, pressure safety valve e pressure relief valve sono usati come abbreviazioni generiche di progetto. Un impianto può etichettare tutte le valvole di sovrapressione come PSV, anche se alcuni dispositivi servono gas e altri liquidi. Un altro progetto può utilizzare PRV come termine ombrello per ogni valvola di sfioro pressione.

• PRV: Spesso usato come abbreviazione generica per pressure relief valve o pressure-relieving device, ma può anche essere confuso con pressure-reducing valve (valvola riduttrice di pressione).
• Valvola di sicurezza: Utilizzata frequentemente negli impianti di processo per valvole di sicurezza della pressione, indipendentemente dal fatto che il dispositivo effettivo abbia un comportamento a scatto o proporzionale.
• Valvola di sicurezza/sfioro: Un termine combinato ampio per una valvola che può servire gas, vapore, fumi o liquidi quando il suo design e la sua certificazione supportano l'applicazione.
• Valvola di sfioro: Comunemente associata all'apertura proporzionale per servizio liquido.
• Valvola di sicurezza: Comunemente associata all'apertura rapida per fluidi comprimibili.

Per una revisione completa della terminologia, vedere Valvola di sfioro vs Valvola di sicurezza vs Valvola di sicurezza vs Valvola di sfioro.

Scenario ingegneristico composito: Un team di progetto ha confrontato due valvole solo per un ingresso da 2 pollici, un'uscita da 3 pollici, una pressione di taratura simile e la stessa classe di flangia. La valvola di ricambio si adattava fisicamente allo skid del processo liquido, ma le sue caratteristiche di apertura e la documentazione di capacità si basavano sul servizio con fluidi comprimibili. Il sistema ha sviluppato oscillazioni di pressione e colpi d'ariete durante i test. La causa è stata una errata applicazione funzionale, non un disallineamento delle flange. La correzione è stata quella di calcolare il caso di sfioro liquido e selezionare un design proporzionale certificato per liquidi.

Confine terminologico: Uso comune API vs. Linguaggio di prodotto ISO

La distinzione gas-liquido è utile per la comunicazione nell'industria di processo, ma non deve essere presentata come una regola di denominazione globale universale. Nell'uso comune orientato alle pratiche API, “valvola di sicurezza” è spesso associata all'apertura rapida nel servizio con vapore, gas o vapori, mentre “valvola di sfioro” è spesso associata al servizio proporzionale con liquidi. Al contrario, ISO 4126-1 specifica i requisiti generali di prodotto per le valvole di sicurezza indipendentemente dal fluido e si descrive esplicitamente come uno standard di prodotto piuttosto che uno standard di applicazione.

Valvola di sicurezza vs Valvola di sfioro: Le vere differenze che influenzano la selezione

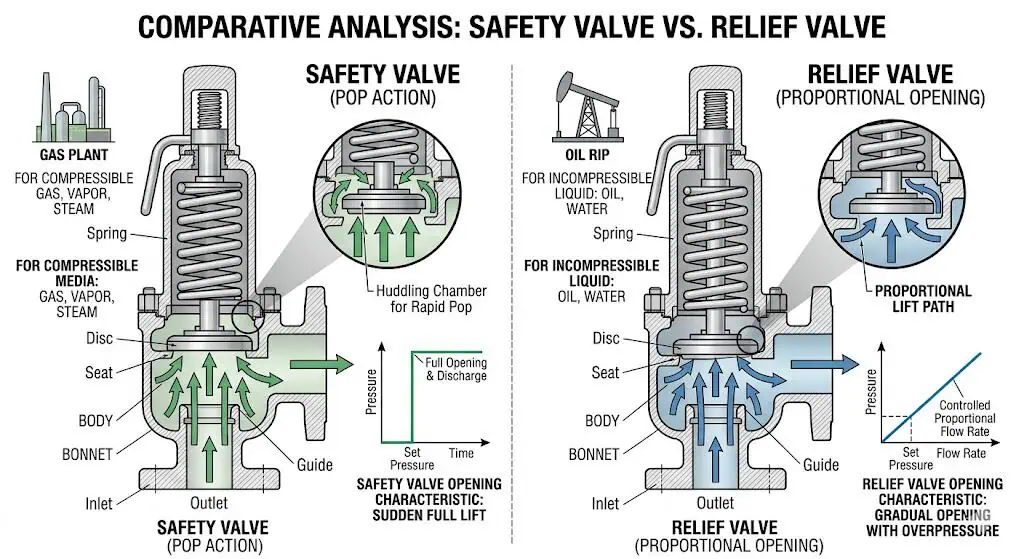

Azione di apertura e meccanismo operativo

La differenza più visibile è come si sviluppa l'alzata dopo che la condizione di apertura è stata raggiunta, ma la differenza sottostante è l'interazione tra il comportamento del fluido e la geometria della valvola.

In una valvola di sicurezza ad azione "pop", l'alzata iniziale espone un'area del disco aggiuntiva o una geometria della camera di "huddling" alla pressione e alle forze del fluido in movimento. Con un fluido comprimibile, l'espansione attraverso l'ugello può aumentare rapidamente la forza di apertura e spingere il disco verso un'alzata maggiore. Questo aiuta la valvola a stabilire rapidamente una sostanziale area di flusso.

In una valvola di sfioro proporzionale, l'alzata generalmente aumenta con la pressione di ingresso al di sopra della regione di apertura. La valvola sviluppa progressivamente più area di flusso man mano che la pressione del liquido aumenta. Questo comportamento può ridurre l'accelerazione brusca del liquido e può adattarsi meglio a molte applicazioni idrauliche, di pompe e di espansione termica.

Tabella: Confronto meccanismi di apertura

La caratteristica di apertura non può essere confermata dalla sola forma del corpo. La scheda tecnica del modello, lo standard di prodotto, i dati di capacità certificati, il trim selezionato e la documentazione del produttore devono supportare il servizio richiesto.

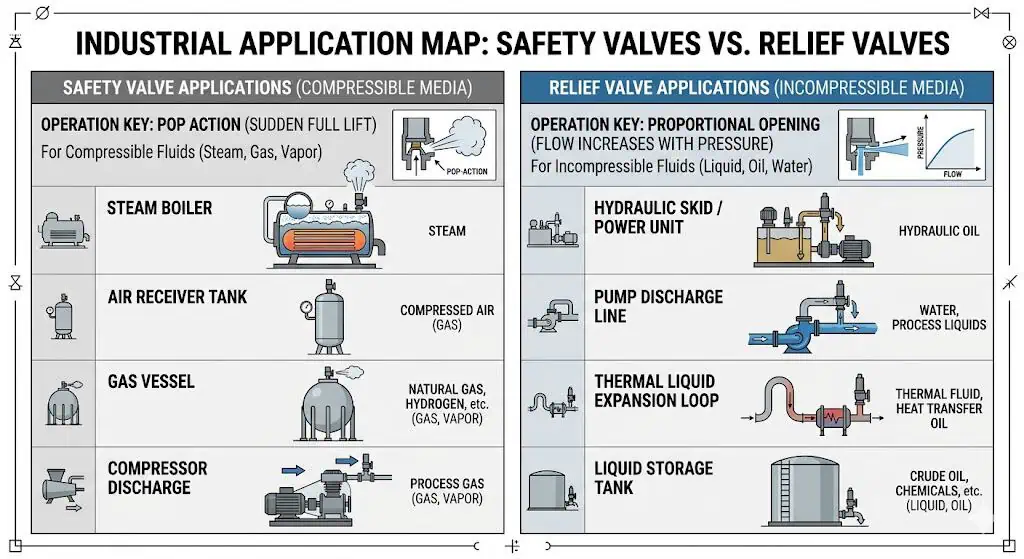

Mezzi di servizio e applicazioni tipiche

La fase del fluido è un input primario per la selezione, ma deve essere rivista alle condizioni di scarico anziché copiata dalla descrizione del processo normale.

Un processo normalmente descritto come liquido può vaporizzare dopo che la pressione scende attraverso la valvola. Un sistema a gas può contenere trascinamento di liquido o condensa. Il vapore può essere saturo, surriscaldato o umido. Queste condizioni influenzano l'area richiesta, le forze di reazione, la stabilità, i materiali e la certificazione di capacità appropriata.

• Casi tipici di revisione delle valvole di sicurezza:
  • Caldaie a vapore di potenza e di processo.
  • Corpi di vapore, collettori e sistemi di surriscaldamento.
  • Serbatoi di aria compressa.
  • Separatori di gas e recipienti a pressione.
  • Scarico compressori e apparecchiature di processo gas.
  • Spazi di vapore e sistemi di processo per fluidi comprimibili.
• Casi tipici di revisione di valvole di sfioro:
  • Unità di potenza idraulica e skid.
  • Scarico di pompe a spostamento positivo.
  • Espansione termica di liquidi bloccati in linea.
  • Apparecchiature di stoccaggio e trasferimento liquidi.
  • Sistemi di processo per acqua, olio, prodotti chimici e idrocarburi liquidi.
  • Tubazioni per liquidi camiciate o riscaldate.

Confronto tra settori: Un tamburo di caldaia e una tubazione di liquido bloccata in linea possono entrambi subire sovrapressioni, ma i loro meccanismi di sfioro sono diversi. L'espansione del vapore può creare un carico di fluido comprimibile elevato che richiede uno sviluppo rapido della capacità. Un segmento di liquido intrappolato può generare alta pressione da un piccolo volume di espansione termica e potrebbe richiedere solo una capacità di sfioro liquido relativamente piccola. Copiare la stessa logica di valvola tra questi casi non è tecnicamente giustificato.

Per un flusso di lavoro di selezione strutturato, vedere la Guida alla selezione delle valvole di sicurezza.

La certificazione della capacità deve corrispondere alla base del fluido

Un valore di capacità è significativo solo quando la sua base di test o calcolo corrisponde al duty di sfioro effettivo. Le capacità di vapore, aria, gas di processo, liquido e bifase non possono essere scambiate confrontando solo un numero e un'unità. Gli ingegneri devono verificare il mezzo di capacità, la pressione di sfioro, la temperatura di sfioro, il peso molecolare o la densità, la comprimibilità, la viscosità, la contropressione e la configurazione della valvola selezionata.

L'ufficiale API 520 Parte I La pagina identifica il dimensionamento e la selezione come un'attività ingegneristica distinta. Non definisce lo scenario di sfioro dell'impianto di per sé e non rende la dimensione della connessione un certificato di capacità.

Pressione di taratura, sovrapressione e comportamento di richiusura

La sola pressione di impostazione non descrive il ciclo completo di apertura e chiusura di entrambi i dispositivi. Gli ingegneri devono anche esaminare la pressione operativa normale, il margine operativo, la pressione di sfioro, la sovrapressione, l'accumulo, il comportamento alla pressione di chiusura (blowdown) e il limite dell'apparecchiatura applicabile.

• Pressione di taratura: La pressione alla quale la valvola è regolata per iniziare la sua risposta di apertura specificata.
• Sovrapressione: L'aumento di pressione al di sopra della pressione di taratura mentre la valvola sta sfiorando.
• Accumulo: L'aumento di pressione al di sopra della pressione massima di esercizio ammissibile (MAWP) dell'apparecchiatura protetta o di altri limiti di pressione ammissibili durante l'evento.
• Blowdown: La differenza tra la pressione di taratura e la pressione di richiusura, comunemente associata alle valvole di sicurezza ad apertura rapida e ad altre valvole di sicurezza a riciclo.
• Margine operativo: La separazione tra la pressione operativa normale e la zona di apertura della valvola.

Il rapporto tra pressione di taratura e MAWP è controllato dal codice dell'apparecchiatura protetta, dallo scenario di sfioro approvato e dall'edizione di progetto adottata. Non deve essere desunto dal nome della valvola né copiato come una percentuale universale. Casi di dispositivi multipli, antincendio, caldaia e recipienti di processo possono utilizzare diversi limiti di pressione.

La pressione di prova differenziale a freddo (CDTP), ove specificato, è un'impostazione di prova in officina che tiene conto degli effetti di servizio definiti come la contropressione o la temperatura. Non costituisce un limite di protezione indipendente e non deve essere utilizzato per giustificare regolazioni arbitrarie sul campo. Il verbale di collaudo as-left deve rimanere tracciabile alla base della pressione di taratura di servizio.

Il margine operativo richiesto non è una percentuale universale. Dipende dal tipo di valvola, dal design del sedile, dalla pulizia del servizio, dalle pulsazioni di pressione, dalla temperatura, dalla tenuta richiesta, dai dati del produttore, dallo sfogo (blowdown) e dai requisiti di progetto. Operare troppo vicino alla pressione di taratura può produrre sibili, perdite premature o cicli ripetuti.

Anche la contropressione influisce sul ciclo. La contropressione sovrapposta esiste prima che la valvola si apra. La contropressione accumulata si sviluppa mentre il flusso attraversa la tubazione di scarico. A seconda del tipo di valvola, può influire sulla forza di apertura, sull'alzata, sulla capacità effettiva, sullo sfogo (blowdown) e sulla richiusura. Una valvola di sicurezza convenzionale a molla, una valvola bilanciata a soffietto e una valvola pilotata non devono essere considerate come risposte identiche.

Scenario ingegneristico composito: Una valvola di sicurezza per vapore si è aperta alla pressione di taratura prevista ma ha perso dopo la richiusura. L'ipotesi iniziale era un danno al sedile dovuto all'usura normale. L'indagine ha rivelato che il collettore di scarico era stato modificato, aumentando la contropressione accumulata, mentre anche la pressione operativa si era avvicinata alla pressione di taratura. L'azione correttiva ha incluso il ricalcolo del sistema di scarico, la revisione della configurazione della valvola e del margine operativo, la riparazione del sedile e il completamento dei test di pressione di taratura e tenuta del sedile prima della richiusura.

Differenze di progettazione e costruzione

La distinzione funzionale può essere creata dalla geometria del disco, dal design dell'ugello e della camera di espansione (huddling chamber), dall'alzata, dalle caratteristiche della molla, dagli anelli di regolazione, dalla disposizione della guida e dalla base di flusso certificata del prodotto.

Una valvola di sicurezza a scatto (pop-action) è progettata per sviluppare un'alzata rapida e un'elevata area di flusso in servizio con fluidi comprimibili. Una valvola di sfioro proporzionale è progettata in modo che l'alzata segua più progressivamente l'aumento della pressione di ingresso. Alcune famiglie di prodotti di valvole di sicurezza/sfioro utilizzano un corpo comune con diverse finiture interne o certificazioni per servizi con gas e liquidi.

La costruzione a molla e quella pilotata sono distinte dalla denominazione valvola di sicurezza rispetto a valvola di sfioro. Una valvola a molla diretta fornisce un bilanciamento meccanico comparativamente diretto, mentre una valvola pilotata può supportare una tenuta ermetica, elevati rapporti di pressione operativa o un comportamento specifico alla contropressione in servizi idonei. I passaggi pilota e le linee di rilevamento introducono ulteriore sensibilità a sporco, condensa, congelamento, polimerizzazione, instradamento e qualità della manutenzione.

I componenti critici includono:

• Ugello e sedile: Definiscono l'area di rilevamento della pressione, la superficie di tenuta e l'ingresso del flusso.
• Disco e portadisco: Controllano l'alzata, le forze di flusso e il contatto del sedile.
• Molla: Fornisce la forza di chiusura calibrata e influenza la pressione di taratura e la riserrata.
• Guida e stelo: Controllano l'allineamento e il movimento; corrosione, incrostazioni o grippaggio possono causare incollaggio.
• Anelli di regolazione o componenti di blowdown: Influenzano il comportamento di apertura e riserrata nei design applicabili.
• Soffietto: Può ridurre l'influenza della contropressione ma introduce requisiti di materiale, fatica e sfiato del cappello.
• Sede morbida o metallica: Modifica la tenuta, la capacità di temperatura, la compatibilità chimica e il comportamento di manutenzione.

Tabella: Costruzione e Intento Funzionale

Nota esperta: La revisione dei materiali e della costruzione deve estendersi oltre il corpo. L'ugello, il disco, la sede, la guida, lo stelo, la molla, il soffietto, la guarnizione e le parti morbide possono ciascuno controllare la resistenza alla corrosione, le perdite, l'inceppamento e la durata di servizio.

Per la revisione dei materiali a livello di componente, vedere la guida alla selezione dei materiali per valvole di sicurezza.

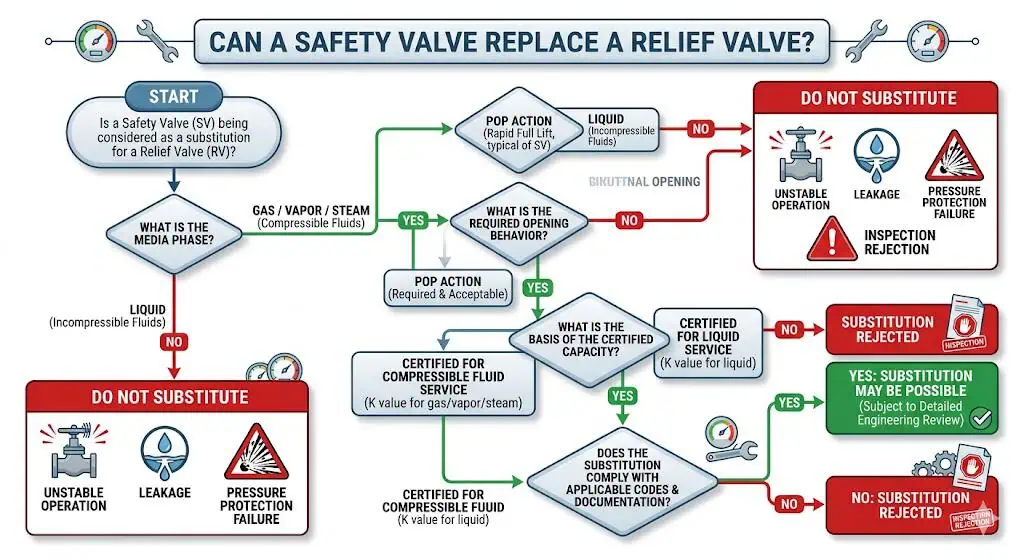

Una valvola di sicurezza può sostituire una valvola di sfioro o viceversa

Quando l'intercambiabilità crea rischi

Una valvola di sicurezza e una valvola di sfioro non devono essere trattate come automaticamente intercambiabili, ma la sostituzione può essere possibile quando la valvola proposta è specificamente progettata, dimensionata, testata, documentata e approvata per la funzione effettiva.

La risposta corretta non è quindi un “mai” universale, ma nemmeno “sì se le connessioni corrispondono”. Il dispositivo proposto deve fornire la caratteristica di apertura e la capacità certificata richieste per il fluido e le condizioni di sfioro. Anche la sua pressione di taratura, la classificazione pressione-temperatura, i materiali, la tenuta della sede, la tolleranza alla contropressione, l'installazione e il percorso normativo devono essere accettabili.

Sostituzioni comuni ad alto rischio includono:

• Utilizzo di una valvola di sfioro solo per liquidi su servizi a vapore o gas senza certificazione per fluidi comprimibili.
• Utilizzo di una valvola ad azione "pop" per gas su un sistema idraulico senza certificazione per liquidi o revisione di stabilità idraulica.
• Sostituzione di una valvola di sicurezza per caldaia ASME con una valvola di sfioro per processi generali.
• Sostituzione di una valvola bilanciata a soffietto con una valvola convenzionale mantenendo un sistema di scarico ad alta contropressione.
• Sostituzione di una valvola pilotata con una valvola a molla senza revisione del margine operativo, della capacità e della contropressione.
• Approvazione di una sostituzione basata sulla pressione di taratura e sulla dimensione della flangia senza verificare l'orifizio effettivo e la capacità certificata.

Scenario ingegneristico composito: Un acquirente ha proposto di sostituire una valvola di sicurezza per caldaia con una valvola di sfioro generica per liquidi, poiché le dimensioni dell'ingresso, dell'uscita, la pressione di taratura e la classe di pressione corrispondevano. L'ingegneria ha rifiutato la sostituzione perché il ricambio non disponeva di certificazione adeguata per la capacità di vapore, presentava un diverso comportamento di apertura e non supportava il percorso di omologazione per caldaie. Il problema non era la qualità del prodotto o l'adattamento fisico, ma una discrepanza nel compito di protezione e nella certificazione.

Scenario ingegneristico composito: A seguito di un progetto di ottimizzazione dei processi, la manutenzione ha ordinato una valvola di sicurezza a sfioro dimensionalmente identica in sostituzione. La nuova valvola aveva la corretta pressione di taratura ma un orifizio effettivo più piccolo e una capacità certificata insufficiente per il caso rivisto di blocco dell'uscita. L'errore è stato scoperto durante la revisione tecnica finale. La prevenzione è stata quella di rivalutare la capacità di sfioro richiesta ogni volta che cambiano la produttività del processo o gli scenari di sfioro.

Cosa dovrebbero verificare gli utenti prima della sostituzione

La sostituzione deve essere trattata come una nuova selezione ingegneristica, a meno che l'intercambiabilità documentata non sia già stata approvata per i modelli e il servizio esatti.

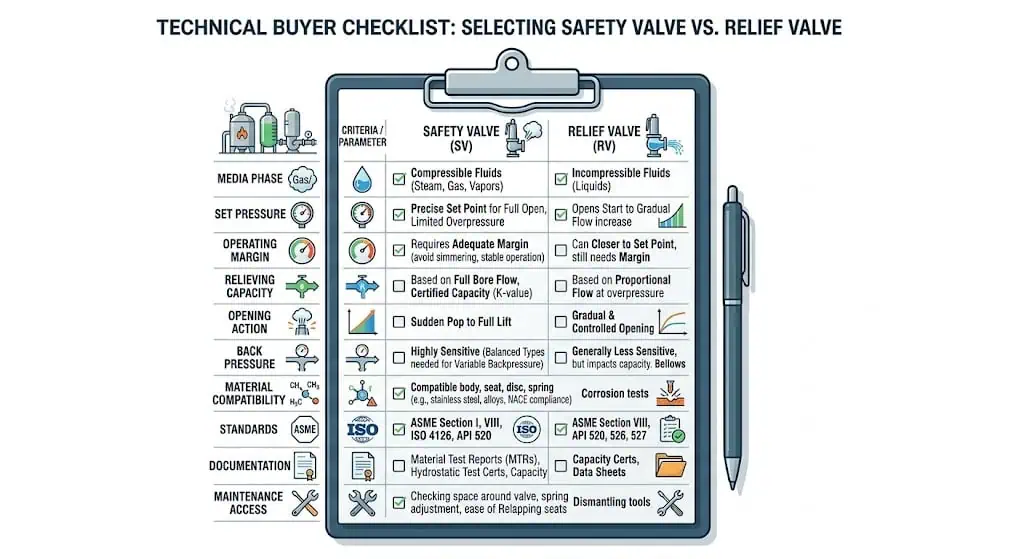

Checklist di revisione per l'acquirente prima di qualsiasi sostituzione

Per un pacchetto strutturato di sostituzione e preventivo, utilizzare un sistema controllato Scheda tecnica valvola di sicurezza per RFQ.

Le prove di collaudo non sono prova di intercambiabilità

Il superamento di un test non dimostra che una valvola di sicurezza e una valvola di sfioro siano intercambiabili. Pressione di taratura, tenuta di sede, capacità e prove di installazione rispondono a domande diverse e devono rimanere tracciabili al modello e al servizio esatti.

Dove la certificazione ASME/National Board fa parte del percorso di progetto, il database National Board NB-18 può essere utilizzato per verificare produttori, assemblatori e tipi di dispositivi certificati. L'elenco deve comunque corrispondere al produttore esatto, al design, alla configurazione della valvola e alla base di capacità.

Tabella Comparativa: Valvola di Sicurezza vs Valvola di Sfioro

Confronto Funzionale Affiancato

Il seguente confronto riflette la terminologia comune dell'API e dell'industria di processo. La documentazione specifica del prodotto e lo standard di progetto di riferimento controllano ancora la classificazione finale.

Regola rapida per l'utente: Per vapore, gas, aria o vapori, iniziare con una revisione della valvola di sicurezza o della valvola di sicurezza-sfioro per fluidi comprimibili. Per liquidi, iniziare con una revisione della valvola di sfioro certificata per liquidi. Verificare quindi il design esatto del prodotto e il servizio completo.

Come scegliere la valvola giusta per il tuo impianto

Fattori di selezione che gli utenti dovrebbero esaminare per primi

La valvola corretta viene selezionata dallo scenario di sovrapressione e dalle condizioni di sistema, non dal nome del catalogo o dalla dimensione della connessione esistente.

Gli utenti dovrebbero rivedere la seguente sequenza:

1. Identificare l'apparecchiatura protetta: Caldaia, recipiente in pressione, pompa, tratto di tubazione, skid idraulico, apparecchiatura di stoccaggio o altro limite di pressione.
2. Definire lo scenario di sfioro governante: Uscita bloccata, incendio esterno, guasto del controllo, rottura del tubo, passaggio di gas, stallo della pompa, espansione termica o altro evento credibile.
3. Conferma il fluido e la fase: Vapore, gas, vapore, liquido, liquido in flash o flusso bifase alle condizioni di scarico.
4. Stabilire i limiti di pressione: Pressione operativa, MAWP o altro limite consentito, pressione di taratura, sovrapressione o accumulo consentito e requisito di blowdown.
5. Calcolare la capacità di scarico richiesta: Utilizzare il metodo di dimensionamento approvato per il caso di controllo.
6. Verifica capacità certificata: Confermare che il modello selezionato, l'orifizio effettivo, il coefficiente, il fluido, la pressione, la temperatura e la configurazione forniscano una capacità documentata sufficiente.
7. Verifica contropressione: Determinare la pressione di sovrapposizione e quella di accumulo all'uscita.
8. Verifica materiali: Corpo, ugello, disco, sede, guida, stelo, molla, soffietto, guarnizioni e parti morbide.
9. Revisione installazione: Perdita di pressione in ingresso, resistenza in uscita, orientamento di montaggio, supporto, drenaggio, forze di reazione e posizione di scarico.
10. Conferma standard e documenti: Codice applicabile, certificazione, requisiti di collaudo, ispezione, riparazione e tracciabilità.

Per il flusso di lavoro della capacità, rivedere il Guida al dimensionamento delle valvole di sicurezza e alla capacità di scarico certificata. La dimensione della connessione non deve mai essere utilizzata come sostituto della verifica della capacità.

Scenari applicativi per tipo di sistema

Il tipo di sistema fornisce la direzione di selezione iniziale, ma la valvola finale deve comunque essere verificata rispetto al suo specifico progetto e certificazione.

Quando la contropressione in uscita è significativa o variabile, verificare se è richiesta una valvola di sicurezza bilanciata per contropressione è richiesta. Per la selezione tra valvole a molla dirette e pilotate, vedere valvole di sicurezza a molla vs pilotate.

Cosa interessa di più ad acquirenti, ingegneri e team di manutenzione

Un acquisto affidabile richiede allineamento tra ingegneria di processo, ingegneria meccanica, approvvigionamento, ispezione, operazioni e manutenzione.

• Ingegneri di processo: Scenario di sfioro, proprietà del fluido, capacità richiesta, pressione e temperatura di sfioro e sistema di smaltimento.
• Ingegneri meccanici: Tipo di valvola, orifizio effettivo, classe di pressione-temperatura, materiali, contropressione, carichi delle tubazioni e installazione.
• Team di approvvigionamento: Scheda tecnica approvata, deviazioni tecniche, consegna, certificati, piano di ispezione e pacchetto documentale.
• Team operativi: Margine operativo, stabilità di pressione, scarico sicuro, controlli di isolamento e risposta agli eventi anomali.
• Team di manutenzione: Perdite dalla sede, accesso, sistemi di sollevamento, pezzi di ricambio, capacità di prova, percorso di riparazione e controlli di ripristino.
• Ispettori: Marcatura secondo codice, targhetta, pressione di taratura, base di capacità, tracciabilità dei materiali, registri di prova, sigilli e autorizzazione alla riparazione.

Una valvola tecnicamente corretta che non può essere rimossa, testata, riparata o ripristinata in sicurezza crea rischi nel ciclo di vita. Allo stesso modo, una valvola facile da acquistare e mantenere ma priva di capacità certificata sufficiente non è una soluzione accettabile.

Ritorno in servizio dopo riparazione o cambio tipo valvola

Una valvola riparata o un sostituto approvato non dovrebbe tornare in servizio basandosi unicamente sul risultato della pressione di taratura in officina. Il pacchetto di rilascio dovrebbe collegare il dispositivo riparato o sostitutivo al servizio approvato e al sistema installato.

1. Registrare la pressione di taratura iniziale, le perdite, la contaminazione, la corrosione, le condizioni della tenuta e l'identità.
2. Confermare il modello approvato, la taratura (trim), il range della molla, il tipo di sede, l'orifizio e la configurazione dei materiali.
3. Completare i test richiesti per la pressione impostata as-left, la tenuta del sedile e il funzionamento.
4. Ripristinare la tracciabilità della targhetta, i sigilli di regolazione e la documentazione di riparazione.
5. Verificare la pulizia dell'ingresso, la perdita di pressione all'ingresso, il supporto dell'uscita, il drenaggio, la contropressione e l'orientamento di installazione.
6. Eliminare la causa principale di vibrazioni, corrosione, contaminazione, distorsione termica o perdite ripetute.
7. Aggiornare il registro dell'impianto, la scheda tecnica, il calcolo di sfioro e il record di gestione delle modifiche quando il tipo o il servizio sono cambiati.

Ove il proprietario o l'autorità richieda una procedura di riparazione autorizzata, il programma VR National Board e i requisiti NBIC adottati controllano l'autorizzazione dell'organizzazione di riparazione, il sistema di gestione della qualità, il collaudo, la marcatura e l'ambito della documentazione. L'NBIC 2025 colloca i requisiti di riparazione e conversione dei dispositivi di scarico della pressione nella Parte 4. L'autorizzazione VR non sostituisce il dimensionamento dello sfioro, la conferma della capacità, la gestione delle modifiche o la revisione del sistema installato.

Errori comuni nel confronto tra valvole di sicurezza e valvole di sfioro

Scelta basata solo su nome, dimensione o classe di pressione

L'errore più comune è considerare il nome del catalogo, la dimensione della flangia o la classe di pressione come prova che la valvola sia adatta.

La classe di pressione conferma una classificazione pressione-temperatura per il materiale del corpo e lo standard di connessione specificati. Le dimensioni di ingresso e uscita confermano l'interfaccia fisica. Nessuna delle due prova:

• L'area effettiva dell'orifizio.
• La capacità di sfioro certificata.
• La caratteristica di apertura.
• Il fluido o la fase approvati.
• Il comportamento di blowdown o chiusura.
• La tolleranza alla contropressione.
• La compatibilità dei materiali dei componenti interni.
• Il percorso di codifica o certificazione.

Una connessione più grande non fornisce necessariamente maggiore capacità e un orifizio effettivo più grande non è automaticamente più sicuro. Un sovradimensionamento eccessivo può contribuire a un sollevamento instabile e a vibrazioni quando il processo non è in grado di sostenere la domanda di flusso della valvola selezionata.

Scenario ingegneristico composito: Un impianto chimico ha sostituito una valvola corrotta con una della stessa dimensione nominale e corpo in acciaio inossidabile. La perdita è ricomparsa entro un ciclo operativo. Il corpo è rimasto integro, ma l'attacco da cloruri aveva danneggiato i materiali dell'ugello, del disco e della guida, che non erano stati aggiornati. La correzione è stata quella di specificare materiali completi per il trim bagnato e i componenti di guida, invece di utilizzare il materiale del corpo come unico criterio di compatibilità.

Ignorare la fase dei media e il comportamento del flusso

Gas, vapore, vapore saturo, liquido, liquido in flash e miscele bifase non producono la stessa forza, alzata, dimensionamento o comportamento di scarico.

Anche un'etichetta di processo normale può essere fuorviante. Un liquido può andare in flash all'ingresso della valvola o all'ugello perché la pressione di sfioro scende al di sotto del suo punto di bolla. Un flusso di gas può trasportare goccioline liquide, solidi, cera o condensa. Il vapore può contenere acqua o diventare surriscaldato. Queste condizioni influenzano il tipo di valvola, il metodo di dimensionamento, la selezione dei materiali, la stabilità e il design dell'uscita.

Ignorare la fase può causare:

• Uso di un'equazione di dimensionamento o di un coefficiente errato.
• Selezione di una caratteristica di apertura non idonea.
• Capacità certificata insufficiente.
• Vibrazioni o alzata instabile.
• Colpo d'ariete o forza di reazione eccessiva.
• Sconosciuti fenomeni di flashing, rumore, vibrazione o contropressione allo scarico.
• Erosione della sede e perdite post-operazione.

Scenario ingegneristico composito: Un processo liquido è stato analizzato utilizzando ipotesi per fluidi comprimibili poiché il flusso a monte conteneva gas disciolto. La valvola selezionata ha prodotto una risposta di pressione instabile e ripetuti reclami di manutenzione. Una rianalisi ha mostrato che il flusso di controllo alla valvola era un servizio bifase con flashing, non gas pulito o liquido incomprimibile. La correzione ha richiesto un metodo di dimensionamento bifase approvato e una valvola accettata per le effettive condizioni di sfioro.

Schemi di guasto che indicano una errata applicazione

Il sintomo osservato dovrebbe essere ricondotto al servizio completo della valvola piuttosto che trattato come un problema di sedile per impostazione predefinita.

Trascurare i requisiti di standard e documentazione

Una valvola tecnicamente plausibile può comunque essere inaccettabile se la certificazione, le prove di capacità, i test, i materiali e il percorso di riparazione non corrispondono ai requisiti del progetto.

Affermazioni generiche come “conforme ASME”, “valvola API” o “valvola di sicurezza ISO” non sono sufficienti. L'offerta tecnica deve identificare lo standard esatto del prodotto, la marcatura, l'edizione ove richiesta, la base della capacità del fluido, la pressione di taratura, il modello, i materiali, i test e la documentazione fornita.

Tabella: Documentazione che gli utenti dovrebbero controllare

Dopo lo smontaggio, la regolazione o la riparazione, la valvola deve essere ricalibrata, testata sulla sede, documentata e risigillata secondo il sistema di qualità applicabile e la giurisdizione. Ove sia richiesta un'autorizzazione riconosciuta per la riparazione di valvole di sfioro, può essere applicabile il percorso VR del National Board. Per un flusso di lavoro del ciclo di vita, rivedere il Guida alla manutenzione e all'ispezione delle valvole di sicurezza.

Codici e standard che contano in questo confronto

Basi ASME, API e ISO

Ogni standard ha una funzione diversa. Nessun singolo documento copre ogni aspetto della definizione dello scenario di sfioro, dimensionamento, costruzione del prodotto, installazione, collaudo, certificazione, ispezione e riparazione.

L'edizione del progetto acquistata, il codice dell'apparecchiatura protetta, le specifiche del proprietario e l'adozione normativa locale controllano. Le attuali pagine pubbliche mostrano un'edizione ASME BPVC 2025, API 520 Parte I 10ª Edizione, API 520 Parte II 7ª Edizione, API 521 7ª Edizione, API 526 8ª Edizione, API 527 5ª Edizione, API RP 576 5ª Edizione e ISO 4126-1:2013 / ISO 4126-4:2013 confermate attuali nel 2025. Un preventivo dovrebbe comunque identificare l'esatta edizione adottata, gli addenda, le errata, la marcatura, la base di capacità e la giurisdizione invece di utilizzare una dichiarazione generica “conforme ASME/API/ISO”.

La norma ISO 4126-1 si applica ai prodotti valvola di sicurezza indipendentemente dal fluido, motivo per cui la distinzione gas-liquido dovrebbe essere descritta come un modello di utilizzo comune API e industriale piuttosto che una definizione globale universale. La progettazione del prodotto, la certificazione dei test e i dati applicativi rimangono decisivi.

Gerarchia delle prove autorevoli per l'approvazione tecnica

L'approvazione tecnica dovrebbe utilizzare le prove più specifiche disponibili e non dovrebbe basarsi su una frase generica di conformità.

L'edizione 2025 di ASME BPVC Sezione XIII fornisce regole per la protezione da sovrapressione di caldaie, recipienti a pressione e sistemi di tubazioni e include requisiti per la progettazione, il materiale, l'ispezione, l'assemblaggio, il collaudo e la marcatura dei dispositivi di scarico della pressione. Non sostituisce la sezione relativa alle apparecchiature protette o il calcolo dello scarico specifico del progetto.

Perché gli standard influenzano le decisioni degli acquirenti, non solo la conformità

Gli standard determinano quali prove sono richieste per dimostrare che la valvola può svolgere la funzione protettiva prevista.

• Separano il dimensionamento e la selezione dalla revisione dell'installazione.
• Distingue il collaudo della pressione di taratura dal collaudo di tenuta del sede e dalla certificazione di capacità.
• Collegano la valvola al limite di pressione ammissibile dell'apparecchiatura protetta.
• Stabiliscono i requisiti per la marcatura del prodotto, la certificazione, l'ispezione e la riparazione.
• Impediscono che una valvola dall'aspetto simile venga accettata senza la prova della base corretta per il fluido e la capacità.
• Aiutano i team di manutenzione a decidere se una valvola può essere regolata localmente o deve essere riparata secondo un sistema di qualità autorizzato.

Una valvola marcata secondo codice o conforme agli standard può comunque essere applicata erroneamente se lo scenario di sfioro, la capacità richiesta, il fluido, i materiali, la contropressione o la tubazione installata sono errati. La conformità e l'ingegneria applicativa devono supportare lo stesso servizio.

La differenza tra una valvola di sicurezza e una valvola di sfioro non è una mera preferenza di denominazione. Descrive una comune differenza nel comportamento di apertura e nel tipico servizio del fluido che può influire direttamente sulla protezione del sistema. Le valvole di sicurezza sono comunemente associate all'apertura rapida in servizio con vapore, gas, aria o vapori. Le valvole di sfioro sono comunemente associate all'apertura proporzionale in servizio con liquidi. Le valvole di sicurezza-sfioro possono coprire entrambi i servizi quando il loro design e la loro certificazione lo supportano.

Gli utenti non dovrebbero scegliere tra loro solo per nome, dimensione di connessione, classe di pressione o materiale del corpo. La decisione finale deve affrontare l'apparecchiatura protetta, lo scenario di sfioro, lo stato del fluido, la base della pressione di taratura, la capacità richiesta e certificata, la contropressione, i materiali, l'installazione, il collaudo e il percorso del codice applicabile.

Controllo finale dell'acquirente prima della selezione

Una revisione ingegneristica disciplinata porta a una protezione della pressione più affidabile, a minori problemi di perdite e vibrazioni, a un costo del ciclo di vita inferiore e a una maggiore accettazione tecnica e normativa.

Nota di revisione tecnica: Questo articolo supporta la formazione tecnica e la selezione preliminare. L'approvazione finale deve utilizzare i dati dell'attrezzatura protetta, lo scenario di sfioro governante, lo stato effettivo del fluido di scarico, la capacità richiesta, i dati del modello selezionato, la tubazione installata, l'edizione del codice adottata e la giurisdizione. Aggiungere un autore nominato verificato, un revisore tecnico, l'esperienza pertinente e la data effettiva della revisione prima di pubblicare affermazioni di competenza individuale.

FAQ

Qual è la differenza principale tra una valvola di sicurezza e una valvola di sfioro?

Nell'uso comune nell'industria API e di processo, una valvola di sicurezza è associata a un'apertura rapida o a scatto per servizi con vapore, gas, aria o vapori, mentre una valvola di sfioro è associata a un'apertura graduale o proporzionale per servizi con liquidi.
Questa è una distinzione pratica iniziale piuttosto che una regola di denominazione universale. Il design del prodotto, la certificazione del fluido, la capacità richiesta e lo standard di riferimento devono confermare la selezione finale.

È possibile utilizzare una valvola di sicurezza per sistemi con liquidi?

Sì, ma solo quando il design specifico della valvola è idoneo, dimensionato, testato, documentato e approvato per il servizio con liquidi.
Non presumere che una valvola di sicurezza a scatto certificata per gas o vapore sia accettabile per liquidi solo perché la dimensione e la classe di pressione corrispondono. La terminologia ISO e di alcuni produttori può utilizzare “valvola di sicurezza” in modo più ampio rispetto alla terminologia API comune.

Ogni quanto tempo devono essere testate o sostituite le valvole di sicurezza?

Non esiste un intervallo universale di ispezione, test o sostituzione adatto a ogni valvola.
L'intervallo dipende dalla normativa applicabile, dal programma del proprietario, dalla severità del servizio, dalla corrosione, dalla contaminazione, dai cicli operativi, dalle conseguenze del guasto e dalla cronologia dei test precedenti. Alzata anomala, vibrazioni severe, esposizione al fuoco, modifiche del processo o perdite inspiegabili possono giustificare un'ispezione anticipata.

Quali certificazioni dovrebbero cercare gli acquirenti nelle valvole di sicurezza o di sfioro?

Gli acquirenti devono verificare la certificazione e la documentazione richiesta dall'apparecchiatura protetta, dalla giurisdizione, dalle specifiche del proprietario e dallo standard di progetto.
Ciò può includere la marcatura ASME applicabile, i dati di capacità certificata, i requisiti di prodotto API o ISO, i registri della pressione di taratura, i test di tenuta del sedile, i certificati dei materiali, i registri di ispezione e una via di riparazione approvata.

Perché le schede tecniche a volte elencano entrambe le valvole con specifiche simili?

Lo stile del corpo, le connessioni, la classe di pressione e i materiali possono sovrapporsi anche quando la taratura interna, la caratteristica di apertura, la capacità certificata e la base del servizio del fluido differiscono.
L'acquirente dovrebbe controllare la configurazione del modello, l'orifizio effettivo, il fluido certificato, il tipo di sedile, lo sfogo (blowdown), i limiti di contropressione e lo standard applicabile, piuttosto che confrontare solo i dati visibili.

Una valvola di sicurezza può essere utilizzata per servizio a vapore o gas?

Solo quando il dispositivo specifico è progettato, certificato e approvato per il servizio con fluido comprimibile.
Una valvola di sfioro proporzionale solo per liquidi non deve essere utilizzata come sostituto automatico di una valvola di sicurezza per vapore o gas. Devono essere verificate la caratteristica di apertura richiesta, la capacità certificata, la via normativa, i materiali e il sistema di scarico.

Cos'è una valvola di sicurezza-sfioro (safety relief valve)?

Una valvola di sicurezza/sfioro è un termine generico per una valvola di sicurezza a richiusura che può essere adatta per gas, vapore, vapore o liquido a seconda della sua progettazione e applicazione.
Il termine da solo non dimostra se la valvola ha un'apertura a scatto (pop) o proporzionale o se è certificata per il fluido richiesto. La scheda tecnica deve indicare il servizio effettivo.

Qual è la differenza tra pressione di taratura e sovrapressione?

La pressione di taratura è la pressione alla quale la valvola è regolata per iniziare la sua risposta di apertura specificata. La sovrapressione è l'aumento di pressione al di sopra della pressione di taratura mentre la valvola sta sfogando.
L'accumulo è riferito alla MAWP dell'apparecchiatura protetta o al limite di pressione ammissibile, mentre lo sfogo (blowdown) è la differenza tra la pressione di taratura e la pressione di richiusura.

Perché la capacità di scarico certificata è più importante delle dimensioni del raccordo?

La dimensione della connessione conferma l'adattamento fisico, mentre capacità di scarico certificata conferma quanta portata la valvola selezionata può gestire in condizioni definite.
Due valvole con connessioni identiche possono avere orifizi effettivi, coefficienti, alzata, capacità, certificazione del fluido e limiti di applicazione diversi.

In che modo la contropressione influisce sulle valvole di sicurezza e sulle valvole di sfioro?

La contropressione può influenzare la forza di apertura, l'alzata, la capacità effettiva, lo sfogo (blowdown) e la richiusura, a seconda del design della valvola.
La contropressione sovrapposta esiste prima dell'apertura, mentre la contropressione generata si sviluppa durante lo scarico. I design convenzionali, bilanciati a soffietto e pilotati possono avere limiti di contropressione e requisiti di correzione diversi.

Quando si dovrebbe considerare una valvola pilotata?

Una valvola pilotata può essere considerata quando la tenuta stagna, un elevato rapporto di pressione operativa, una grande capacità o un comportamento specifico della contropressione lo giustificano.
Pulizia, instradamento delle linee pilota, condensa, congelamento, incrostazioni, materiali, capacità di manutenzione e accettazione del progetto devono essere anch'essi esaminati. Un design pilotato non è automaticamente più adatto per servizi con fluidi sporchi o polimerizzanti.

L'API 527 dimostra che una valvola ha una capacità di sfioro sufficiente?

No. API 527 tratta la tenuta del sede per le valvole di sicurezza applicabili. Un risultato di perdita conforme non prova la capacità richiesta, la corretta selezione della pressione di taratura, la certificazione del fluido idonea o la tubazione installata accettabile.

Le valvole di sicurezza e le valvole di sfioro di pari dimensioni possono essere intercambiabili?

Non solo per dimensione. Valvole di uguali dimensioni possono avere orifizi effettivi, caratteristiche di apertura, certificazioni del fluido, capacità, materiali, limiti di blowdown e contropressione diversi. L'intercambiabilità richiede l'approvazione ingegneristica specifica del modello.

Cosa causa il chatter dopo la sostituzione di una valvola di sicurezza?

Le cause comuni includono sovradimensionamento, eccessiva perdita di pressione in ingresso, aumento della contropressione accumulata, errata caratteristica di apertura, flusso di processo sostenibile insufficiente o carico meccanico della tubazione. Il calcolo dello scarico e il sistema di ingresso/uscita installato dovrebbero essere rivisti prima di trattare il chatter come un semplice problema di regolazione.

Come deve essere classificato il servizio di sfioro o a fase bifase?

Non dovrebbe essere forzato in una semplice etichetta gas contro liquido. Utilizzare il metodo di dimensionamento bifase approvato dal progetto, lo stato termodinamico effettivo, la pressione e la temperatura di sfioro, la pressione di uscita e l'accettazione del produttore per la valvola selezionata.

Cosa controllare dopo la riparazione di una valvola di sicurezza o di sfioro?

Verificare il modello e la taratura approvati, i pezzi di ricambio, il campo di taratura della molla, le condizioni della sede, la pressione di taratura residua, la tenuta della sede, la targhetta, il sigillo, le condizioni di installazione e la documentazione di riparazione. Chiudere anche il sistema a causa di corrosione, contaminazione, vibrazioni o perdite ripetute prima del riavvio in servizio.

Cosa verifica il National Board NB-18?

NB-18 fornisce informazioni ricercabili sulle certificazioni per produttori di dispositivi di sfioro, assemblatori e tipi di dispositivi certificati. Supporta i controlli di certificazione ma deve essere abbinato all'esatto produttore, modello, configurazione e base di capacità.

Una valvola di sfioro è uguale a una valvola riduttrice di pressione?

No. Una valvola di sicurezza per sfioro si apre durante una condizione di sovrapressione anomala per proteggere l'apparecchiatura. Una valvola di riduzione della pressione regola la pressione a valle durante il normale funzionamento. Poiché entrambe possono essere abbreviate PRV, le schede tecniche e le targhette dovrebbero riportare la funzione completa.
