Cosa standardizza la norma API 526 per le valvole di sicurezza flangiate?

Lo standard API 526 standardizza i dettagli chiave di acquisto, inclusi la designazione dell'orifizio e l'area della lettera API, le dimensioni della valvola di ingresso e uscita, la classe di pressione, i materiali del corpo e della molla, i limiti di pressione-temperatura, le dimensioni centro-faccia e i requisiti di marcatura della targhetta.

La norma API 526 si applica sia alle valvole di sicurezza a molla che a quelle pilotate?

Sì. L'API 526 include requisiti di specifica d'acquisto per valvole di sicurezza a molla a caricamento diretto e pilotate nel suo ambito. La progettazione corretta dipende ancora dal fluido, dal margine di pressione operativa, dalla capacità di sfioro, dalla contropressione, dai requisiti di tenuta e dalle specifiche di progetto.

In che modo la norma API 526 si relaziona con le norme API 520, API 521 e API 527?

API 521 aiuta a stabilire lo scenario di sovrapressione credibile, il carico di sfioro e le condizioni del sistema di scarico. API 520 è utilizzata per il dimensionamento e la selezione dei dispositivi di sfioro. API 526 standardizza la configurazione di acquisto delle valvole di sicurezza flangiate per sovrapressione, mentre API 527 è utilizzata quando sono specificati i criteri di tenuta del sedile e di accettazione delle perdite.

Valvole di sicurezza flangiate in acciaio API 526: orifizi, dimensioni e requisiti RFQ

Q: API 526 è uno standard per il dimensionamento delle valvole di sicurezza?

La norma API 526 non stabilisce il carico di sfioro di riferimento né calcola l'area di sfioro richiesta. L'API 521 è comunemente utilizzata per definire la base del sistema di sfioro, mentre l'API 520 è utilizzata più direttamente per il dimensionamento e la selezione dei dispositivi di scarico della pressione. L'API 526 standardizza quindi la configurazione della valvola flangiata utilizzata per l'approvvigionamento.

Q: Quali informazioni sono necessarie per richiedere un preventivo per una valvola di sicurezza API 526?

Fornire l'apparecchiatura protetta, lo scenario di sfioro governante, il fluido e la fase, la pressione di taratura, la capacità di sfioro richiesta, la temperatura di sfioro, la contropressione, l'orifizio API selezionato se noto, le dimensioni di ingresso e uscita, la classe di raccordo, il tipo di tenuta, i materiali del corpo e del trim, gli standard applicabili e i documenti di prova richiesti.

Specificare solo l'API 526 non è sufficiente per selezionare una valvola di sicurezza. Lo standard fornisce una base comune per le configurazioni e le dimensioni delle valvole in acciaio flangiate, ma la valvola corretta dipende ancora dalla capacità di sfioro richiesta, dalla pressione di taratura, dalle proprietà del fluido, dalla temperatura, dalla contropressione e dai requisiti di codice applicabili.

Questa guida collega il risultato del dimensionamento API 520 e le condizioni del sistema di sfioro API 521 all'orifizio API 526, alle dimensioni di ingresso e uscita, alla classe di flangia, ai materiali, alle dimensioni e alla documentazione necessari per una specifica PSV completa e revisionabile e per la richiesta di preventivo (RFQ).

Link rapidi API 526

Lo standard API 526 è comunemente utilizzato come specifica di acquisto per valvole di sicurezza flangiate in acciaio nei progetti di lavorazione del petrolio, petrolchimico e del gas naturale.
Lo standard API 526 standardizza i dettagli chiave di approvvigionamento come la designazione e l'area dell'orifizio, le dimensioni di ingresso e uscita, la classe di pressione, i materiali, i limiti di pressione-temperatura e le dimensioni centro-faccia.
Lo standard API 526 non sostituisce il dimensionamento API 520 o la revisione degli scenari di sfioro API 521; aiuta a convertire il risultato del dimensionamento in una configurazione standardizzata di valvola di sicurezza flangiata.
La selezione finale della valvola richiede ancora dati sull'attrezzatura protetta, capacità certificata, codice applicabile, revisione della contropressione e conferma ingegneristica del produttore.

››› Panoramica API 526

Lo standard API 526 trasforma un requisito di sfioro calcolato in una specifica di acquisto standardizzata per valvole di sicurezza flangiate in acciaio.

Una volta definita la capacità di sfioro richiesta, l'acquirente deve comunque specificare una valvola che possa essere prodotta, ispezionata, collegata e documentata correttamente. La norma API 526 aiuta a standardizzare la configurazione delle valvole di sicurezza flangiate in acciaio utilizzate in molti progetti di raffinerie, petrolchimici, impianti a gas e EPC.

Per i team di approvvigionamento, l'API 526 è più utile quando la richiesta di offerta (RFQ) include già la pressione di taratura, la capacità di sfioro, il fluido, la temperatura, la contropressione e la base normativa applicabile. Il fornitore può quindi confermare un orifizio API, le dimensioni di ingresso e uscita, la classe di pressione delle flange, i materiali, le dimensioni faccia-faccia, i dati della targhetta e i documenti di prova.

Cosa aiuta a confermare questa pagina

Quando utilizzare l'API 526 per valvole di sicurezza flangiate in acciaio.
Come l'API 526 si collega al dimensionamento API 520 e alla revisione dei sistemi di sfioro API 521.
Quali dati sono normalmente necessari prima di selezionare un orifizio API e una classe di pressione delle flange.
Quali dimensioni, materiali, limiti di pressione-temperatura e dettagli della targhetta devono essere verificati.
Quali documenti devono essere richiesti per progetti EPC, di raffineria, petrolchimici e di trattamento del gas.

››› Cosa definisce l'API 526

L'API 526 si concentra sui dettagli standardizzati per l'approvvigionamento di valvole di sicurezza flangiate (PSV)

L'API 526 non è uno studio completo di sfioro. È una specifica di acquisto pratica che aiuta a garantire che la valvola di sicurezza flangiata in acciaio selezionata abbia dimensioni standardizzate, classi di connessione, materiali e aspettative documentali.

Designazione dell'orifizio e area effettiva

L'orifizio API viene normalmente selezionato dopo aver verificato l'area richiesta e la capacità certificata. La designazione dell'orifizio deve corrispondere alla base di dimensionamento, non solo al tag della valvola esistente.

Dimensioni Ingresso e Uscita / Pressione Nominale

API 526 aiuta a standardizzare le combinazioni comuni di ingresso e uscita e le classi di pressione delle flange. La connessione deve anche corrispondere alle specifiche della tubazione e alla classificazione pressione-temperatura ASME B16.5.

Dimensioni Centro-Faccia

Dimensioni standardizzate aiutano ingegneri EPC, costruttori di skid e team di manutenzione a sostituire o confrontare valvole senza riprogettare i layout delle tubazioni.

Materiali Corpo e Molla

La selezione dei materiali deve essere verificata rispetto al fluido, alla corrosione, alla temperatura, al servizio con gas acidi (sour service), alle basse temperature e alle specifiche di progetto.

Limiti Pressione-Temperatura

La pressione nominale della valvola, il materiale del corpo, la classe della flangia, la pressione di taratura (set pressure) e la temperatura di sfioro devono essere esaminate congiuntamente. Una classe di flangia elevata da sola non conferma automaticamente l'idoneità al servizio.

Requisiti Targhetta e Marcatura

I dati della targhetta devono supportare l'ispezione e la tracciabilità, inclusi pressione di taratura (set pressure), dimensioni, orifizio, capacità, materiale, tag e informazioni sullo standard applicabile richieste dal progetto.

››› Flusso di Lavoro dal Dimensionamento all'Acquisto

Come API 520, API 521 e API 526 lavorano insieme

Molti errori nelle richieste di offerta (RFQ) si verificano quando l'API 526 viene utilizzata prima che il caso di sfioro reale e la base di dimensionamento siano confermati. Utilizzare questo flusso di lavoro per evitare di selezionare una valvola solo in base alla dimensione della tabella.

Passo 1

Definire il caso di sfioro

Utilizzare i dati di processo e le ipotesi dello studio di sfioro per definire i casi di incendio, uscita bloccata, guasto compressore, guasto regolatore, rottura tubi o espansione termica.

Passo 2

Dimensionare la valvola di sicurezza

Utilizzare la capacità di sfioro richiesta, la pressione di impostazione, il fluido, la temperatura e la contropressione per calcolare l'area richiesta e selezionare l'orifizio.

Passo 3

Confermare la configurazione API 526

Convertire l'orifizio selezionato in una valvola di sicurezza standardizzata flangiata in acciaio con ingresso, uscita, classe di pressione, materiale e dimensioni corretti.

Passo 4

Specifica test e documenti

Aggiungere al buono d'ordine requisiti di tenuta sede, calibrazione, prova di pressione, MTC, targhetta, disegno e ispezione.

››› Matrice di approvvigionamento

Matrice dati di approvvigionamento API 526

Articolo API 526	Perché è Importante	Dati da fornire per RFQ	Errore comune
Designazione dell'orifizio	Collega il risultato del dimensionamento alla configurazione standard della valvola.	Area richiesta, lettera API selezionata, capacità certificata.	Scegliere la stessa lettera di una vecchia valvola senza verificare la capacità.
Dimensione e rating ingresso	Controlla la connessione meccanica e l'idoneità pressione-temperatura.	NPS / DN, classe di pressione, finitura della flangia, classe di tubazione.	Presupponendo che la sola classe della flangia confermi l'idoneità della valvola.
Dimensione e classe di pressione dell'uscita	Influenza la contropressione, la tubazione di scarico e il layout di installazione.	NPS / DN di uscita, classe, percorso di scarico e contropressione.	Ignorando la pressione della tubazione di uscita o del collettore di flare.
Materiali	Controlla la corrosione, la temperatura e l'accettazione del progetto.	Corpo, cappello, trim, molla, sede, guarnizione e requisiti NACE o per basse temperature.	Specificando solo il materiale del corpo e trascurando i materiali del trim o della molla.
Dimensioni centro-faccia	Supporta il layout della tubazione, la sostituzione e la fabbricazione dello skid.	Norma richiesta, tipo di valvola, orientamento ingresso/uscita e disegno GA.	Ordinare una valvola che si adatta al processo ma non all'ingombro della tubazione.
Targhetta e marcatura	Supporta ispezione, tracciabilità e manutenzione.	Etichetta, pressione di taratura, dimensione, orifizio, capacità, materiale, norma e certificazione.	Mancanza di etichetta acquirente, base di capacità o marcatura specifica del progetto.

SHOP-FLOOR VERIFICATION

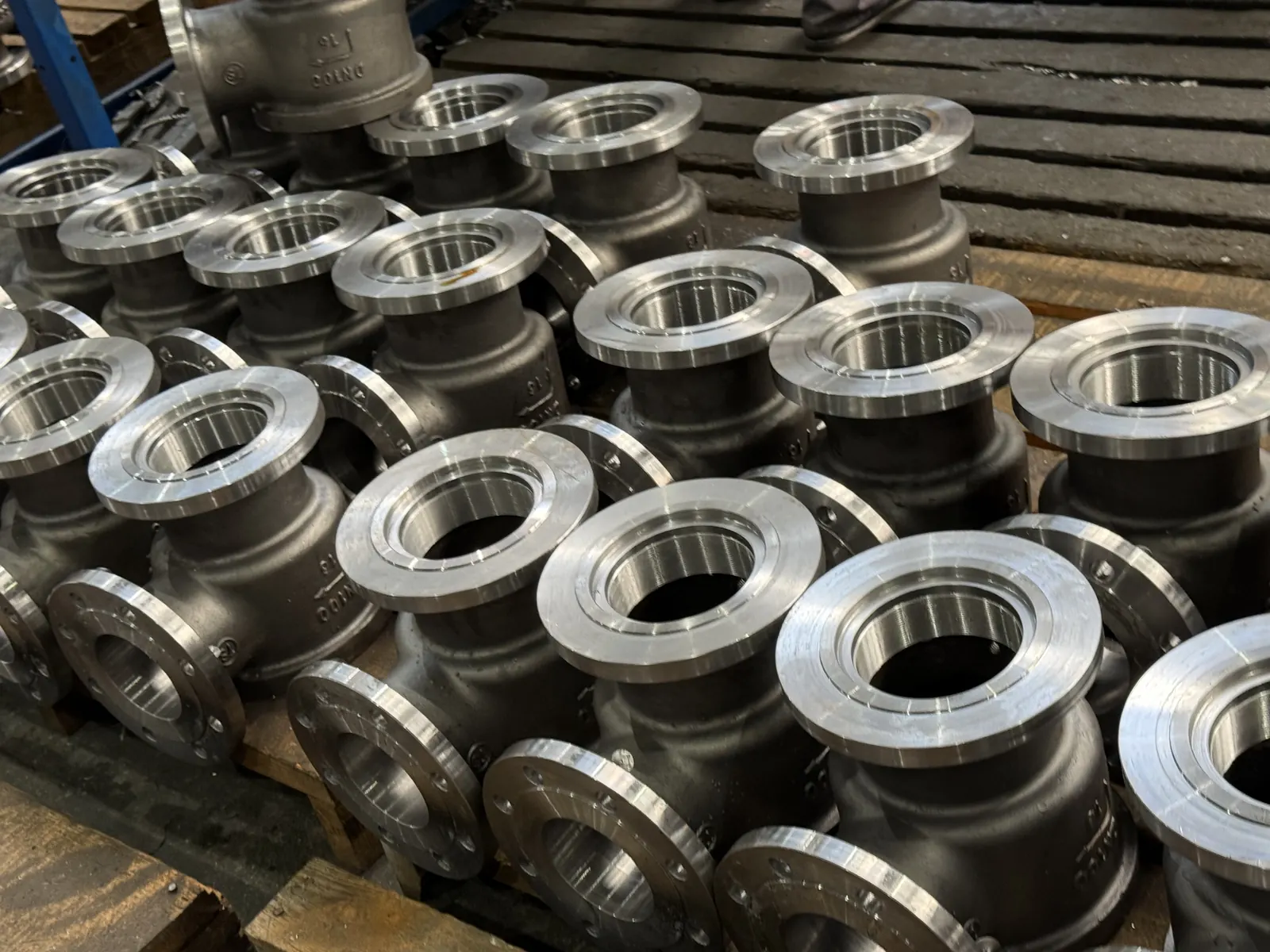

From Code Requirement to Shop-Floor Verification

Standards define technical requirements, but purchase-order compliance depends on design, materials, inspection scope and recorded test results. This actual ZOBAI photograph documents finished-machined flanged valve bodies. It is facility evidence, not a substitute for project-specific certificates or an agreed inspection and test plan.

››› Dove viene utilizzata la norma API 526

Applicazioni comuni per valvole di sicurezza flangiate API 526

La norma API 526 è più spesso richiesta quando un progetto desidera dimensioni standardizzate delle valvole di sicurezza (PSV) flangiate e dati di acquisto per unità di processo e apparecchiature a pressione.

Unità di raffinazione e petrolchimiche

Serbatoi a pressione, colonne, separatori, scambiatori di calore, reattori, PSV collegate a torcia e sistemi di sfioro di processo.

Petrolio e gas e trattamento del gas

Separatori, compressori, unità di disidratazione, impianti a gas, sistemi GNL / GPL e apparecchiature per idrocarburi ad alta pressione.

Processo Chimico e Skid

Recipienti di processo, reattori, unità package, skid modulari e progetti EPC dove dimensioni standardizzate semplificano l'ingegneria.

Servizio Vapore, Gas e Vapori

Valvole di sfioro per gas, vapori e vapore dove sono richiesti dimensionamento API, base codice ASME e costruzione di valvole in acciaio flangiate.

Sistemi ad Alta Contropressione

Valvole di sicurezza pilotate o bilanciate a soffietto collegate a header di flare, scrubber o sistemi di scarico chiusi.

Sfioro di Grande Capacità

Grandi carichi di vapore, gas o vapori dove devono essere verificati la selezione dell'orifizio API, la capacità certificata e le forze di uscita.

››› Normative Correlate

Standard normalmente utilizzati con API 526

API 526 è normalmente utilizzata con standard di dimensionamento, scenari di sfioro, recipienti a pressione, tubazioni, flange e perdite di sede. La combinazione esatta dipende dalle specifiche del progetto.

››› Pacchetto Documentale

Pacchetto documentale tipico per valvole API 526

Scheda tecnica con tag, modello, tipo, dimensione, orifizio, pressione di taratura e standard di connessione.
Disegno generale con dimensioni, peso, orientamento ingresso/uscita e dati centro-faccia.
Calcolo di dimensionamento o conferma di capacità certificata basata su API 520.
Certificati dei materiali per corpo, cappello, ugello, disco, trim, molla e parti che sopportano la pressione.
Certificato di calibrazione pressione di taratura e rapporto di prova di pressione.
Rapporto di prova di tenuta sede dove sono specificati i requisiti di perdita API 527 o del progetto.
Dati della targhetta, elenco tag, verbali di ispezione e elenco ricambi ove richiesto.

››› Checklist Richiesta di Offerta (RFQ)

Informazioni da inviare per un preventivo di PSV flangiata API 526

Una richiesta di offerta (RFQ) API 526 completa dovrebbe includere la base di dimensionamento del processo e la configurazione meccanica. Ciò consente al fornitore di confermare l'orifizio API corretto, la classe di flangia, il materiale, le dimensioni e il pacchetto documentale senza ripetute chiarificazioni.

Attrezzatura protetta, numero di tag, MAWP / pressione di progetto e codice applicabile.
Fluido, fase, peso molecolare, densità relativa, viscosità e pericoli speciali.
Pressione di taratura, pressione operativa, pressione di sfioro, temperatura di sfioro e capacità richiesta.
Designazione dell'orifizio API se già calcolata; in caso contrario, fornire i dati di dimensionamento API 520.
Dimensioni ingresso e uscita, classe di raccordo, finitura, materiale e specifica della tubazione.
Contropressione, percorso di scarico, sistema di uscita e requisito di alta contropressione, se applicabile.
Corpo, coperchio, trim, molla, sede, guarnizione, servizio acido, requisiti criogenici o di corrosione.
Documenti richiesti: disegno GA, rapporto di dimensionamento, MTC, calibrazione, prova di pressione, tenuta sede e registri di ispezione.

››› Errori comuni

Errori comuni nell'acquisto secondo API 526

API 526 è una specifica di acquisto, ma non può correggere dati di processo incompleti o ipotesi di dimensionamento errate. Questi errori devono essere corretti prima del rilascio dell'ordine di acquisto.

Utilizzo di API 526 prima del completamento del dimensionamento secondo API 520

API 526 da sola non può indicare l'area di sfioro richiesta. La valvola deve prima essere dimensionata in base al caso di sfioro, al fluido, alla pressione di taratura e alla contropressione.

Selezione di una valvola solo per dimensione di connessione

Una dimensione di raccordo esistente non conferma la capacità. L'area dell'orifizio e la capacità certificata devono corrispondere al carico di sfioro richiesto.

Ignorare la dimensione dell'uscita e la contropressione

La connessione di uscita e il sistema di scarico possono influenzare la contropressione accumulata, la capacità e la stabilità della valvola.

Dettagli mancanti su materiale e servizio

Gas acidi, alte temperature, basse temperature, fluidi corrosivi, servizio con ossigeno o idrogeno possono modificare i requisiti di materiale e trim.

Dimenticare le dimensioni centro-faccia

Una valvola può essere tecnicamente corretta ma fallire l'installazione se le dimensioni non corrispondono allo skid, alla tubazione o all'ingombro di sostituzione.

Omettere targhetta e documenti di prova

Le ispezioni EPC e degli utenti finali richiedono spesso dati completi della targhetta, calibrazione, prova di pressione, MTC e registri di tenuta del sedile.
