Guida alla manutenzione e all'ispezione delle valvole di sicurezza per ingegneri di impianto

Cosa dovrebbe includere un programma di manutenzione e ispezione delle valvole di sicurezza?

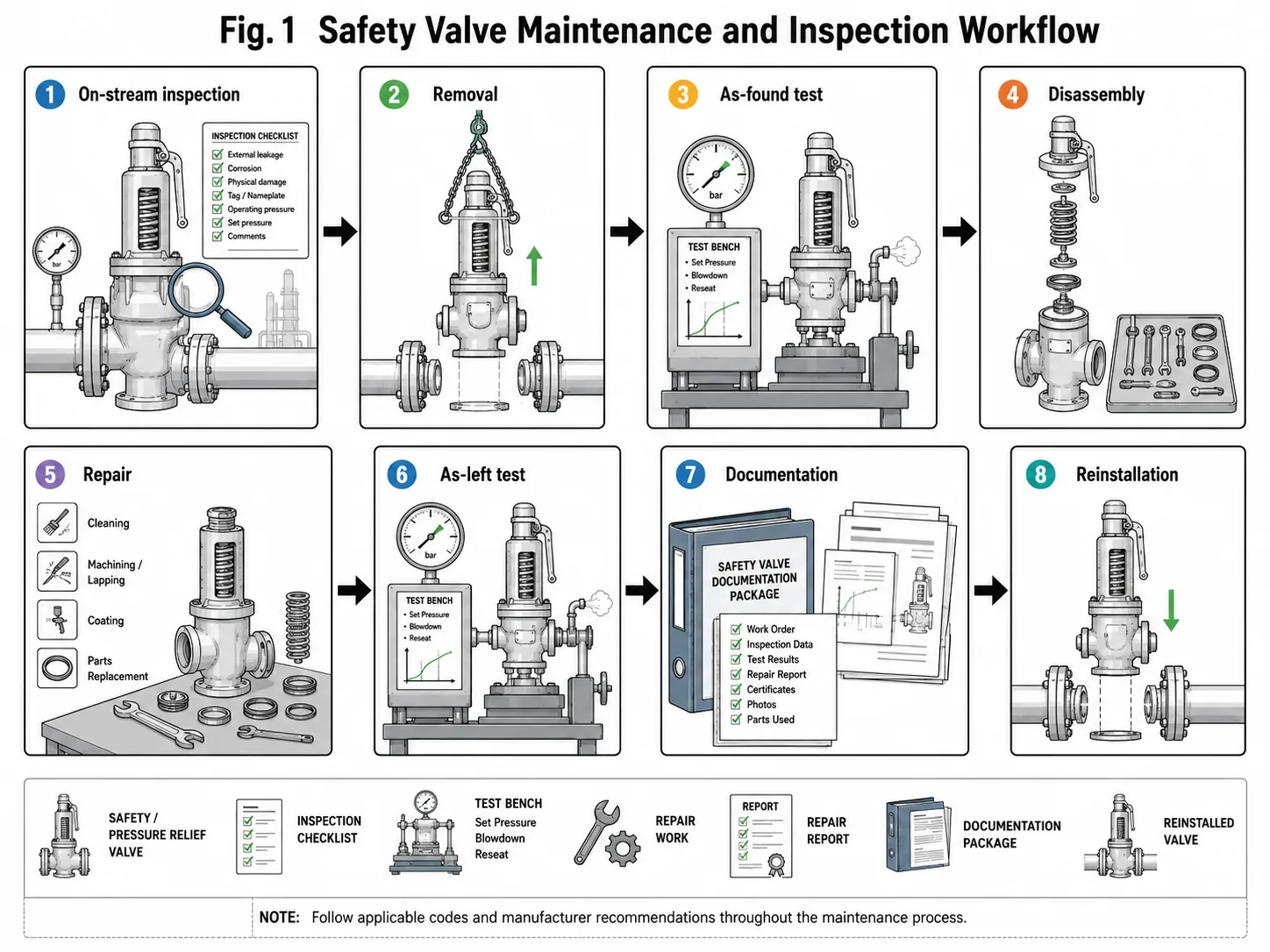

Un programma di manutenzione e ispezione delle valvole di sicurezza dovrebbe includere ispezione visiva in linea, test programmati al banco, verifica della pressione di taratura, test di tenuta della sede, ispezione dei componenti interni, decisioni di riparazione o sostituzione e registri di manutenzione completi. La sola ispezione visiva non è sufficiente perché una valvola può apparire normale esternamente ma presentare comunque deriva della pressione di taratura, perdite dalla sede, corrosione della molla, passaggi pilota ostruiti, soffietto danneggiato, perdita di pressione in ingresso eccessiva o richiusura instabile. L'intervallo di ispezione non dovrebbe essere fissato solo per abitudine. Dovrebbe essere rivisto in base alla severità del servizio, alla storia della valvola, al margine di pressione operativa, al rischio di corrosione, alla temperatura, contropressione, registri di manutenzione e ai requisiti normativi o dell'impianto applicabili. Per i team di approvvigionamento e manutenzione, l'obiettivo principale non è solo “superare un test”, ma confermare che la valvola possa ancora aprirsi alla pressione di taratura richiesta, sfogare la capacità richiesta, richiudersi in modo affidabile e rimanere tracciabile dopo la riparazione.

Riepilogo tecnico: la manutenzione delle valvole di sicurezza fa parte del sistema di protezione dalla pressione. Un programma corretto collega ispezione, test, documentazione di riparazione, revisione dell'installazione e storico operativo. Se uno di questi elementi manca, la valvola può apparire funzionante mentre l'apparecchiatura protetta è esposta a perdite, sollevamenti anomali, vibrazioni, apertura ritardata o capacità di sfogo insufficiente.

Perché la manutenzione delle valvole di sicurezza è diversa dalla manutenzione generale delle valvole

Le valvole di sicurezza sono dispositivi finali di protezione dalla pressione

A valvola di sicurezza, valvola di sfioro pressione, una valvola di sicurezza o PSV non è una normale valvola di intercettazione o di controllo. Viene installata per proteggere recipienti a pressione, caldaie, tubazioni, serbatoi e sistemi di processo da pressioni eccessive. Durante il normale funzionamento, la valvola può rimanere chiusa per lunghi periodi. Quando si verifica un evento di sovrapressione, deve aprirsi alla corretta pressione di taratura, sfogare la capacità di sfogo richiesta e richiudersi dopo che la pressione del sistema è diminuita.

Questo è il motivo per cui la manutenzione deve controllare più dell'aspetto esterno. La valvola deve mantenere la sua impostazione di pressione, la condizione di tenuta, la forza della molla, il movimento del trim, il percorso di scarico e l'integrità della documentazione. Un corpo verniciato, una flangia intatta e una targhetta pulita non provano che la valvola si aprirà e sfogherà correttamente.

La sola ispezione visiva non prova la pressione di taratura o la capacità di sfogo

L'ispezione visiva in linea è necessaria, ma non può confermare tutto. Può rivelare perdite esterne, corrosione, scarichi ostruiti, guarnizioni mancanti, tubazioni di scarico danneggiate o stato di isolamento errato. Non può dimostrare la pressione esatta di apertura, la tenuta della sede, le condizioni della molla, il comportamento dello sfogo (blowdown), la capacità certificata o danni interni alle parti interne. Questi aspetti richiedono test al banco, ispezione interna o revisione ingegneristica.

Perché è importante: Una valvola può superare un'ispezione visiva sul posto ma fallire un test dopo la rimozione. Se la pressione di taratura è cambiata, la valvola potrebbe aprirsi troppo presto disturbando la produzione, o troppo tardi riducendo il margine di sicurezza. Se la sede è danneggiata, le perdite possono aumentare i costi operativi e le emissioni. Se la capacità certificata non corrisponde più al carico di processo, l'apparecchiatura protetta potrebbe non essere adeguatamente protetta.

Le decisioni di manutenzione influenzano la sicurezza, la conformità, i tempi di fermo e il rischio assicurativo

La manutenzione delle valvole di sicurezza è anche una questione di conformità e documentazione. I team di impianto necessitano spesso di registrazioni che mostrino il numero di matricola della valvola, la pressione di taratura, le condizioni di test, il risultato prima della manutenzione (as-found), il risultato dopo la manutenzione (as-left), l'ambito della riparazione, le parti sostituite, lo stato di calibrazione, lo stato del sigillo e il certificato applicabile. La documentazione mancante può ritardare l'avviamento, l'approvazione dell'audit, la revisione assicurativa o la consegna dell'apparecchiatura, anche se la valvola fisica è stata riparata.

La pianificazione della manutenzione dovrebbe quindi considerare sia il rischio tecnico che quello amministrativo. Se i registri di riparazione sono incompleti, se la valvola è stata riparata da un'officina non qualificata, o se la targhetta e il sigillo non corrispondono al registro dell'impianto, la valvola potrebbe diventare un problema di conformità durante un'ispezione.

Nota di revisione del progetto: Se il vostro impianto si sta preparando per una manutenzione programmata (shutdown), raccogliete i dati di matricola della valvola, le condizioni di servizio, i rapporti di test precedenti, i sintomi di guasto e la documentazione richiesta prima di richiedere una revisione per ispezione, riparazione o sostituzione.

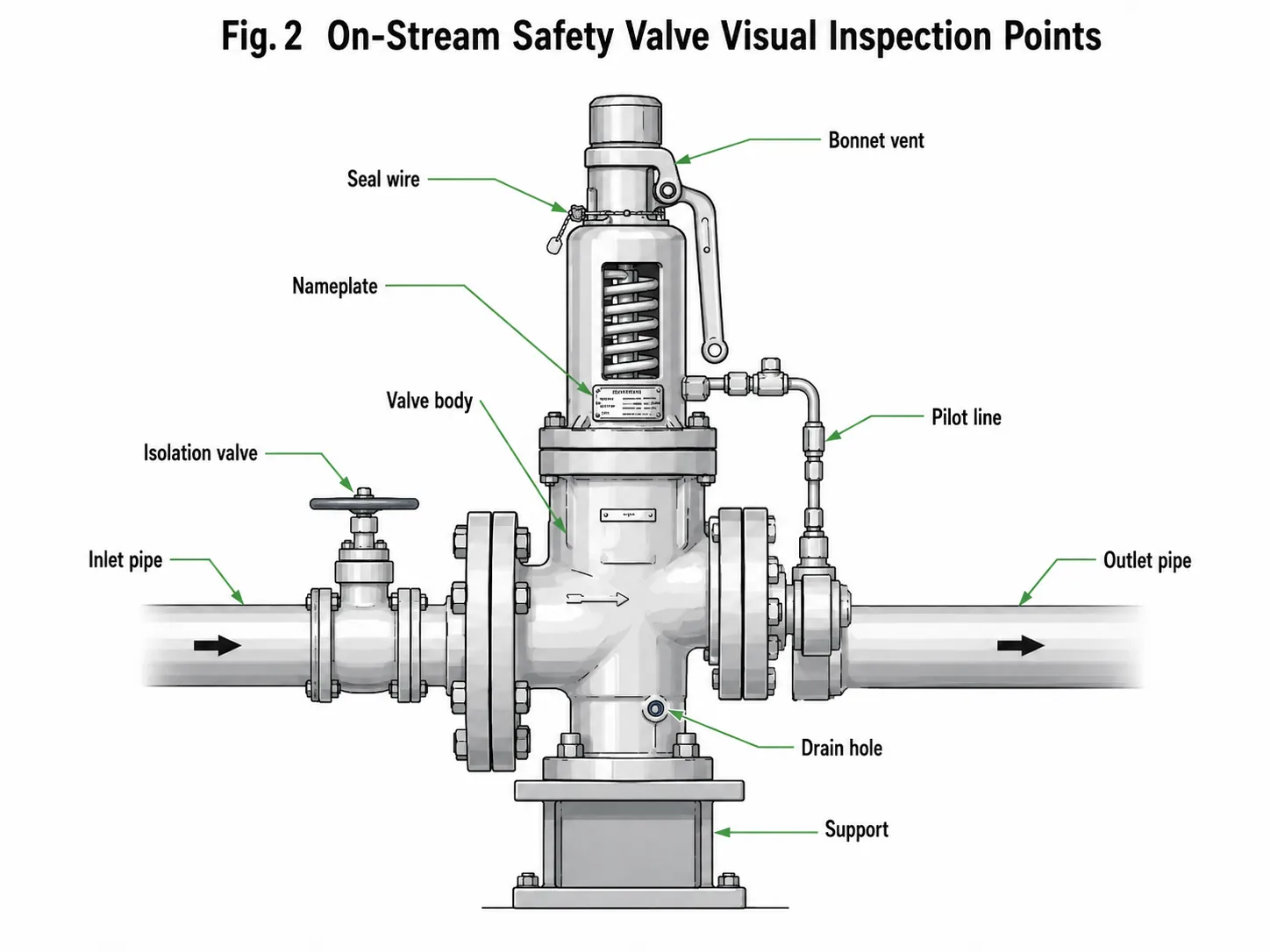

Cosa controllare durante un'ispezione visiva in linea?

Perdite esterne, corrosione, guarnizioni mancanti e parti danneggiate

L'ispezione in linea inizia con un controllo visivo della valvola installata. Cercare perdite intorno alla flangia di ingresso, alla flangia di uscita, al cappello (bonnet), al coperchio, alla leva di sollevamento, al tappo del corpo, alla connessione di scarico e alla connessione di mandata. Verificare la presenza di corrosione, sigillo mancante, targhetta danneggiata, coperchio rotto, bulloneria allentata, danni alla verniciatura, depositi esterni e segni di surriscaldamento o vibrazioni.

Le perdite esterne non sono sempre un semplice problema di guarnizione. Le perdite possono provenire dalla tenuta della sede che attraversa il tubo di scarico, da parti interne danneggiate, da stress di installazione errato, vibrazioni, pressione operativa eccessiva vicina alla pressione di taratura o da un assemblaggio post-manutenzione scadente. La nota di ispezione dovrebbe registrare la posizione, la gravità, le condizioni operative e se la perdita è continua o intermittente.

Condizioni delle tubazioni di ingresso, di uscita e di supporto

La valvola non può essere valutata separatamente dalla sua tubazione. La linea di aspirazione deve essere corta, adeguatamente supportata e priva di sollecitazioni visibili. La tubazione di scarico non deve imporre un carico eccessivo sul corpo valvola. Tubazioni di scarico non supportate possono creare stress meccanico, disallineamento, perdite dalle flange, vibrazioni o danni alla sede dopo l'operazione.

Cosa può andare storto: Se una valvola di sicurezza è installata su una linea di aspirazione lunga e non supportata o collegata a una tubazione di scarico pesante senza un supporto adeguato, la valvola potrebbe vibrare, perdere o subire sollecitazioni sul corpo e sulle flange. Durante la revisione della manutenzione, le condizioni della tubazione devono essere considerate parte dell'ispezione della valvola.

Tubo di scarico, foro di drenaggio, cappuccio parapioggia e percorso di sfiato sicuro

Il percorso di scarico deve essere aperto, sicuro e correttamente diretto. Verificare la presenza di tubazioni di scarico bloccate, fori di drenaggio chiusi, accumulo di acqua, nidi di insetti, prodotti di corrosione, cappucci parapioggia danneggiati, scarichi congelati, silenziatori ostruiti o modifiche al percorso di sfiato. Per il vapore e l'uso esterno, la gestione del drenaggio e della condensa è particolarmente importante.

Se si accumula liquido nella tubazione di scarico, la valvola potrebbe subire contropressione eccessiva, corrosione, congelamento, colpi d'ariete o un risettaggio instabile. Un drenaggio bloccato può trasformare un semplice problema di installazione in un rischio per l'affidabilità e la sicurezza.

Valvole di intercettazione, sigilli di sicurezza e stato di blocco aperto

Se sono installate valvole di intercettazione prima o dopo una valvola di sicurezza, il loro stato operativo deve essere controllato. Verificare se la valvola di intercettazione è completamente aperta, bloccata o sigillata secondo la procedura del sito. Qualsiasi chiusura non autorizzata può disabilitare la funzione di protezione dalla pressione. Per sistemi a commutazione o configurazioni con valvole di riserva, confermare che l'apparecchiatura protetta disponga sempre di un percorso di sfioro disponibile.

I registri di ispezione non devono semplicemente indicare “OK”. Devono identificare lo stato delle valvole di intercettazione e le condizioni dei sigilli. Se un sigillo di sicurezza è rotto, mancante o non documentato, il riscontro deve essere indagato prima che il sistema continui l'operatività normale.

Linee pilota, sfiato cappello a soffietto e linee di rilevamento remoto

Per Valvole di sicurezza pilotate, controllare le linee di rilevamento, i tubi, i raccordi, i filtri, gli sfiati pilota e i supporti dei tubi. Una linea pilota ostruita o isolata può impedire un corretto rilevamento della pressione. Per valvole di sicurezza bilanciate a soffietto, controllare lo sfiato del cappello. Uno sfiato del cappello non deve essere ostruito a meno che il design della valvola e le istruzioni del produttore non lo consentano specificamente. Uno sfiato bloccato può nascondere perdite dal soffietto o alterare le prestazioni della valvola.

Punto di ispezione	Cosa controllare	Perché è Importante	Azione in caso di anomalia
Corpo e coperte valvola	Corrosione, crepe, perdite, tappi mancanti, rivestimento danneggiato	Danni al contenimento in pressione possono causare perdite o servizio insicuro	Registrare il riscontro, valutare la gravità, pianificare la rimozione se necessario
Targhetta e etichetta	Numero etichetta, pressione di taratura, dimensione, materiale, leggibilità	Identificazione errata può causare riparazione o sostituzione errata	Confrontare con il registro dell'impianto e correggere la documentazione
Filo di sigillo e cappuccio di regolazione	Sigillo mancante o rotto, regolazione non autorizzata	La pressione di taratura potrebbe essere stata modificata senza controllo	Indagare, pianificare test al banco se si sospetta una regolazione
Tubazione di aspirazione	Supporto, vibrazioni, riduzioni, sollecitazioni, danni visibili	Perdite in aspirazione e sollecitazioni possono influire sulla stabilità e sull'apertura	Verificare l'installazione e la perdita di pressione in caso di anomalie
Tubazione di scarico	Supporto, direzione di scarico, ostruzioni, corrosione, modifiche all'header	La contropressione e le sollecitazioni in scarico influiscono sulle prestazioni	Verificare il sistema di scarico e le ipotesi sull'header
Percorsi di scarico e sfiato	Scarichi bloccati, accumulo d'acqua, condizioni del cappuccio di protezione	L'accumulo di liquidi può causare corrosione, congelamento o instabilità	Rimuovere ostruzioni e rivedere il progetto di drenaggio
Valvole di intercettazione	Posizione aperta, stato di blocco aperto, stato sigillato con sigillo di sicurezza	Una valvola di intercettazione chiusa disabilita la protezione	Escalare immediatamente secondo la procedura dell'impianto
Tubazioni pilota o linea di rilevamento	Ostruzione, perdita, isolamento, vibrazione, instradamento errato	La valvola pilota potrebbe rilevare una pressione errata o non funzionare	Ispezionare, pulire, testare e verificare la procedura prima del riavvio

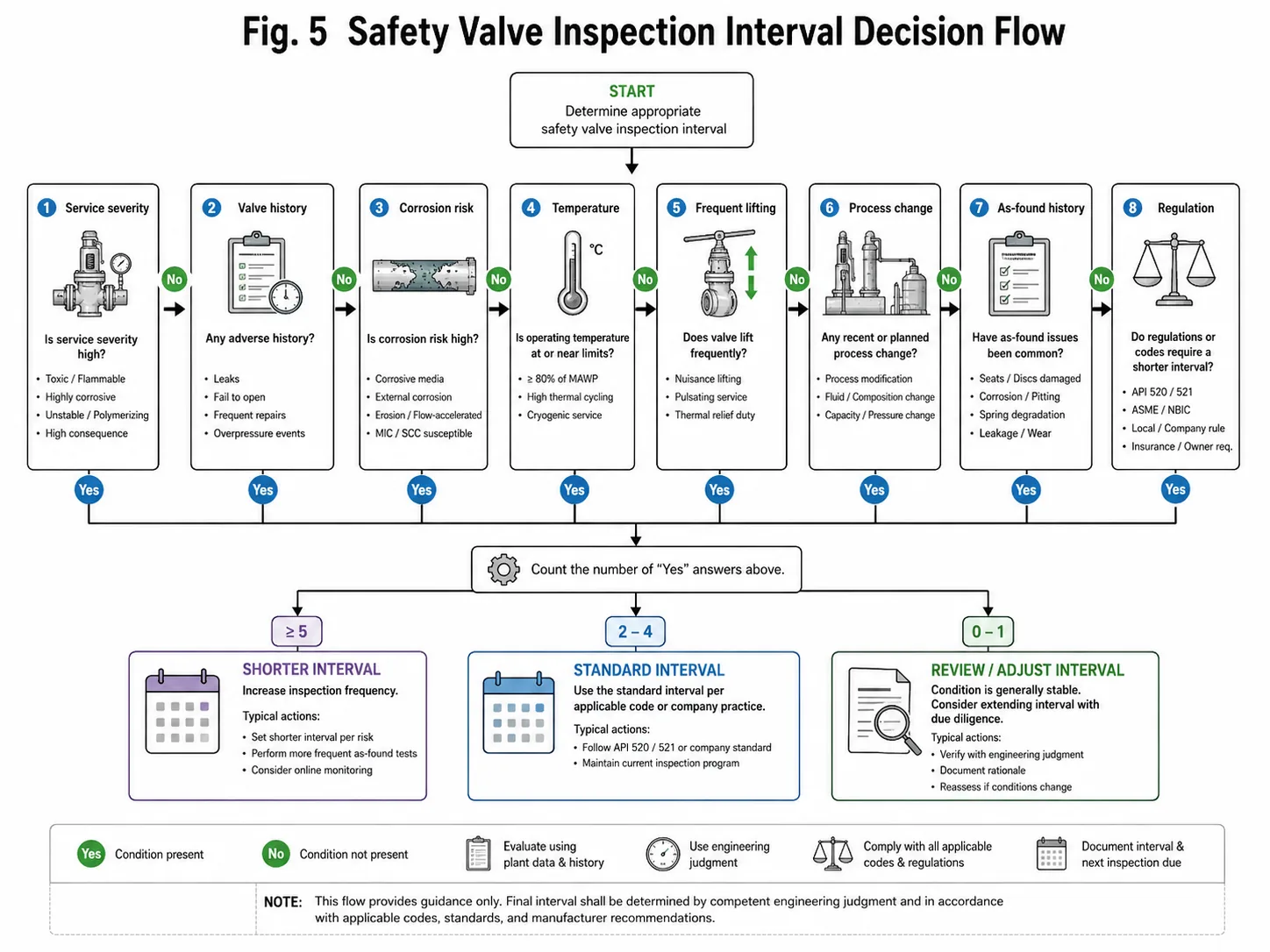

Frequenza di ispezione delle valvole di sicurezza: ogni quanto dovrebbero essere controllate?

Perché non esiste un intervallo di ispezione universale

Non esiste un intervallo di ispezione unico valido per tutte le valvole di sicurezza. Una valvola in servizio con gas pulito, secco e non corrosivo può avere un intervallo di manutenzione diverso da una valvola in servizio con vapori sporchi, servizio di polimerizzazione, liquidi corrosivi, vapore umido, gas acidi, servizio ad alta temperatura o servizio con sollevamenti frequenti. La frequenza delle ispezioni dovrebbe basarsi sulla severità del servizio, sui risultati storici dei test, sulla storia dei guasti, sulle normative locali, sulla politica di rischio dell'impianto e sulle istruzioni del produttore.

Punto di fiducia: evitare di pubblicare un'affermazione universale come “tutte le valvole di sicurezza devono essere testate ogni anno”. Alcuni impianti possono utilizzare test annuali; altri possono utilizzare intervalli basati sul rischio approvati dal loro programma di integrità meccanica. L'articolo dovrebbe spiegare la logica decisionale, non inventare una regola fissa.

Servizio pulito vs Servizio sporco, corrosivo o ad alta temperatura

Il servizio pulito di solito consente un piano di ispezione più stabile. Il servizio sporco richiede maggiore attenzione a depositi, ostruzioni e danni alla sede. Il servizio corrosivo può accorciare l'intervallo perché l'ugello, il disco, la molla, la guida, il soffietto o i passaggi pilota possono deteriorarsi prima che il danno esterno sia evidente. Il servizio ad alta temperatura può influire sul rilassamento della molla, sulle prestazioni delle guarnizioni, sull'invecchiamento delle sedi morbide e sulle condizioni dei bulloni.

Per i sistemi a vapore, la pianificazione delle ispezioni dovrebbe includere la condizione della condensa, l'erosione, il ciclo termico e la tubazione di scarico. Per i sistemi sanitari, la manutenzione dovrebbe includere la pulibilità, l'esposizione CIP/SIP, le condizioni degli elastomeri e la documentazione a contatto con il prodotto.

Come la storia della valvola dovrebbe modificare l'intervallo di ispezione

Le prove più solide per l'intervallo di ispezione provengono spesso dalla storia della valvola stessa. Se i test ripetuti "as-found" mostrano una pressione di taratura stabile, interni puliti e una tenuta della sede accettabile, l'impianto può avere fiducia nell'intervallo attuale. Se i risultati ripetuti mostrano deriva della pressione di taratura, perdite, corrosione, depositi o sedi danneggiate, l'intervallo dovrebbe essere rivisto e possibilmente accorciato.

Per i team di manutenzione, il test "as-found" è più prezioso di un semplice risultato "as-left" pulito. Il test "as-left" mostra la condizione riparata; il test "as-found" mostra cosa è realmente accaduto in servizio.

Quando le modifiche al processo o alla tubazione dovrebbero innescare un'ispezione anticipata

Un'ispezione anticipata o una revisione ingegneristica dovrebbe essere considerata quando cambia il fluido di processo, aumenta la pressione operativa, cambiano le temperature, aumenta la capacità produttiva, viene modificata la linea di scarico, viene deviata la tubazione di uscita, viene installata una nuova valvola di controllo a monte o appare vibrazione dopo una modifica della tubazione. Queste modifiche possono influire sulla perdita di pressione in ingresso, sulla contropressione, sulla capacità di sfioro richiesta o sulla stabilità della valvola.

Un problema comune negli impianti si verifica dopo una modifica del collettore di scarico. La valvola di sicurezza potrebbe essere in buone condizioni meccaniche, ma l'aumento della contropressione accumulata causa vibrazioni (chatter) o un ritardo nella richiusura durante un evento di scarico. Il riscontro della manutenzione non dovrebbe essere trattato solo come una “valvola difettosa”; il sistema di scarico necessita di una revisione ingegneristica.

Condizione di servizio	Rischio di ispezione	Logica intervallo	Accorcia intervallo quando	Registrazione necessaria
Gas secco pulito o aria	Inferiore, se la storia è stabile	Utilizzare la procedura di impianto, i requisiti normativi e la storia riscontrata	Perdite, deriva della pressione di taratura o cambiamento del processo	Ispezione visiva, registri dei test riscontrati e lasciati
Servizio vapore	Medio-alto	Verificare la condizione della condensa, il ciclo termico, la sede e l'esposizione della molla	Perdite, corrosione, scarico umido, richiusura instabile	Registrazione test, condizione sede, note ispezione molla
Fluido sporco o viscoso	Alto	Pianificare ispezioni più frequenti in base a depositi e storico di sollevamento	Blocco pilota, depositi sulla sede, risposta lenta, vibrazioni	Foto ispezione interna e registri di pulizia
Mezzo corrosivo	Alto	Intervallo basato sul meccanismo di corrosione e sullo storico dei materiali	Pitting, corrosione molla, danni al trim, perdita soffietto	Revisione materiale, rapporto di ispezione, ambito di riparazione
Servizio ad alta temperatura	Medio-alto	Verificare rilassamento molla, invecchiamento guarnizione e materiale sede	Deriva pressione di taratura, perdita guarnizione, danno sede morbida	Storico temperature e risultati riscontrati
Servizio con sollevamenti frequenti	Alto	Verificare ogni evento e ispezionare la sede e la condizione della guida	Sollevamenti ripetuti, vibrazioni, perdite dopo l'alzata	Storico alzata, rapporto eventi e registro riparazioni

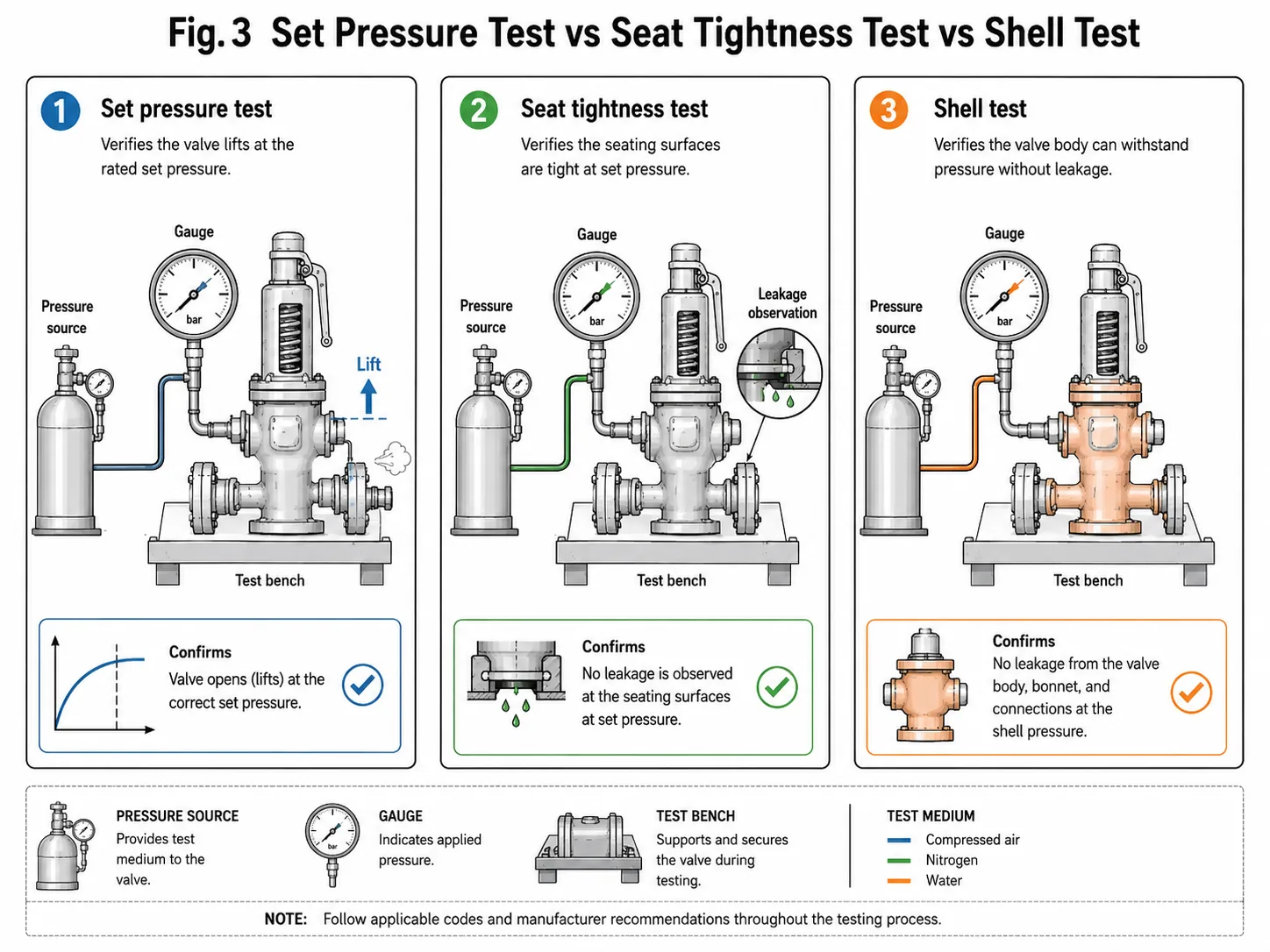

Test al banco: Cosa succede durante il test di pressione di taratura e funzionale?

Test "As-Found" prima della pulizia o regolazione

Un test "as-found" (come trovato) viene eseguito prima che la valvola venga pulita, regolata o riparata. Registra come la valvola si è effettivamente comportata dopo il servizio. Questo risultato può mostrare se la valvola si è aperta vicino alla pressione di taratura prevista, se ha perso prima dell'apertura, se si è richiusa correttamente e se l'intervallo di ispezione è ragionevole.

Scenario ingegneristico: Quale problema si è verificato: una valvola di sicurezza per vapore si è aperta al di sotto della pressione di taratura prevista durante il funzionamento. Perché è successo: la molla si era rilassata dopo una lunga esposizione a temperature elevate. Causa reale del sistema: i precedenti registri di manutenzione mostravano solo risultati "as-left" (come lasciata), quindi l'impianto non ha visto il trend di deriva graduale. Azione correttiva: eseguire test "as-found", ispezionare la molla, ricalibrare la valvola e rivedere il materiale della molla. Prevenzione: conservare i registri "as-found" e accorciare l'intervallo se la deriva si ripete.

Test di pressione di taratura e pressione di prova differenziale a freddo

Il test di pressione di taratura conferma la pressione alla quale la valvola inizia ad aprirsi in condizioni di prova. Se si applica la correzione per contropressione o temperatura, il test può comportare una pressione di prova differenziale a freddo secondo la procedura di progetto e le istruzioni del produttore. Le condizioni di prova devono essere documentate chiaramente poiché le condizioni operative sul campo possono differire dalle condizioni di prova in officina.

La pressione di taratura influisce su quando la valvola inizia lo sfioro di pressione. Se è troppo bassa, possono verificarsi sollevamenti intempestivi e perdite di produzione. Se è troppo alta, l'apparecchiatura protetta potrebbe non avere il margine previsto. La regolazione non deve essere effettuata casualmente sul campo senza adeguata autorizzazione, attrezzatura calibrata e documentazione.

Comportamento di sfioro e richiusura

Il comportamento del blowdown e della richiusura è importante perché una valvola di sicurezza non dovrebbe continuare a scaricare inutilmente dopo che la pressione è scesa e non dovrebbe chiudersi troppo presto, causando un immediato nuovo aumento della pressione di sistema. Una richiusura inadeguata può causare perdite, cicli, vibrazioni, danni alla sede e instabilità del processo.

Per alcuni tipi di valvole e servizi, le impostazioni di blowdown potrebbero non essere verificate allo stesso modo della pressione di taratura durante ogni prova in officina. L'ambito della prova deve seguire i requisiti di progetto, gli standard applicabili e le istruzioni del produttore. Se la valvola ha una storia di chatter o cicli ripetuti, il comportamento di richiusura merita maggiore attenzione.

Prova "As-Left" dopo regolazione o riparazione

Una prova "as-left" documenta la condizione della valvola dopo la regolazione, la riparazione o il riassemblaggio. Conferma che la valvola lascia il banco di prova in condizioni accettabili. Tuttavia, una buona prova "as-left" non cancella un risultato "as-found" scadente. Se il risultato "as-found" mostra una deriva significativa, perdite o danni, l'intervallo di manutenzione e la causa principale dovrebbero comunque essere riesaminati.

Perché contano il mezzo di prova, la procedura e le condizioni del banco di prova

I risultati delle prove dipendono dal mezzo di prova, dal setup di prova, dall'accuratezza del manometro, dall'orientamento della valvola, dalla pulizia, dalla procedura dell'operatore e dai criteri di accettazione. Una valvola testata con aria in officina potrebbe comportarsi diversamente con vapore caldo, liquido, fluidi viscosi o in servizi sporchi. Il rapporto di prova deve indicare le condizioni di prova e non deve essere interpretato oltre il suo ambito.

Fase di prova al banco	Scopo	Cosa rivela	Preoccupazione per il guasto	Registrazione richiesta
Prova "As-found"	Cattura la condizione della valvola dopo il servizio	Pressione di apertura effettiva e tendenza delle perdite	Deriva della pressione di taratura nascosta o danno alla sede	Pressione riscontrata, nota sulle perdite, fluido di prova
Ispezione esterna	Verificare corpo, coperchio, tappo, targhetta e guarnizioni	Danneggiamento, corrosione, guarnizione mancante, etichetta errata	Identificazione errata della valvola o regolazione incontrollata	Lista di controllo ispezione e foto
Ispezione allo smontaggio	Verificare i componenti interni	Danneggiamento della sede, corrosione, condizione della molla, usura della guida	Ripetizione del guasto se la causa principale viene trascurata	Rapporto di riparazione e lista ricambi
Regolazione pressione di taratura	Ritorno alla pressione di riapertura specificata	Condizioni molla e regolazione	Taratura errata o apertura instabile	Registrazione calibrazione e regolazione
Test di tenuta sede	Verifica condizione di tenuta	Qualità sede e tenuta	Perdite dopo reinstallazione	Risultato test di tenuta e base di prova
Test finale (As-left)	Documentazione condizione finale	La valvola lascia lo stabilimento in condizioni accettate	Riparazione incompleta o mancata ri-prova	Rapporto di prova finale e verbale di sigillatura

Prova di tenuta al sedile: Come giudicare la perdita di una valvola di sicurezza

Cosa conferma effettivamente il test di tenuta al sedile

Il test di tenuta al sedile verifica la condizione di perdita di una valvola di sicurezza chiusa in condizioni di prova specificate. Non dimostra che la valvola abbia una capacità di sfioro sufficiente e non sostituisce il test di pressione di taratura. È una fase di verifica della tenuta, non una qualifica completa delle prestazioni.

Per gli ingegneri di impianto, la domanda chiave non è solo se esiste una perdita, ma se la perdita è accettabile per il servizio, il tipo di sedile, la condizione di prova e il requisito del progetto. Una piccola quantità di perdita può essere valutata diversamente per valvole con sedile metallico e sedile morbido, a seconda del requisito di prova applicabile.

Aspettative di perdita tra sedile metallico e sedile morbido

I sedili metallici sono spesso utilizzati per vapore, alta temperatura o servizi gravosi. Possono essere più tolleranti al calore e alle particelle, ma le aspettative di perdita dovrebbero essere definite dallo standard di progetto e dalla base di prova. I sedili morbidi possono migliorare la tenuta in servizi puliti compatibili, ma possono fallire se esposti a temperature eccessive, sostanze chimiche incompatibili, particelle o cicli ripetuti.

Cosa può andare storto: Scegliere un sedile morbido solo per fermare la perdita può creare un nuovo problema se l'elastomero non è adatto al fluido o alla temperatura. La valvola potrebbe superare un test in officina e poi perdere, gonfiarsi, screpolarsi o bloccarsi dopo l'esposizione alle reali condizioni di processo.

Perché API 527 non dovrebbe essere interpretato come un requisito universale di zero perdite

API 527 è comunemente citato per il test di tenuta al sedile delle valvole di sicurezza, ma non dovrebbe essere trattato come una dichiarazione universale di “zero perdite” per ogni valvola, servizio e progetto. L'edizione esatta, l'ambito, il fluido di prova, il tipo di sedile e la base di accettazione dovrebbero essere verificati prima di applicarlo. Se un progetto richiede criteri di perdita più stringenti, tale requisito dovrebbe essere indicato nella richiesta di offerta (RFQ) e nel piano di ispezione.

Quando la perdita implica pulizia, rialesatura, riparazione o sostituzione

La perdita dopo la manutenzione può essere causata da sporco sulla sede, superfici di tenuta danneggiate, scarsa rialesatura, assemblaggio errato, sede morbida danneggiata, corrosione, problemi di forza della molla o pressione operativa troppo vicina alla pressione di taratura. L'azione correttiva dipende dalla causa. La pulizia può risolvere la contaminazione; la rialesatura può ripristinare danni minori alla sede; la sostituzione del trim può essere necessaria per danni profondi; la sostituzione può essere più pratica se la valvola è obsoleta, gravemente corrotta o non più adatta al servizio. L'azione correttiva dipende dalla causa.

Scenario ingegneristico: Quale problema si è verificato: una valvola di sicurezza per gas ha perso dopo la reinstallazione. Perché è successo: piccole particelle sono rimaste sulla sede dopo la riparazione. Causa reale del sistema: la pulizia e la verifica della tenuta della sede non sono state controllate abbastanza rigorosamente durante la manutenzione. Azione correttiva: rimuovere la valvola, ispezionare la sede, pulire il trim e ripetere il test di tenuta della sede. Prevenzione: migliorare la pulizia dell'officina, proteggere l'ingresso e l'uscita durante il trasporto e documentare la tenuta della sede prima dell'installazione.

Tipo di Sede	Preoccupazione Tipica	Considerazioni sul test	Azione di manutenzione
Sede metallica	Danneggiamento superficiale, corrosione, qualità della rialesatura	L'accettazione delle perdite dipende dalla base di test e dal servizio	Ispezionare la sede, rialesare se accettabile, sostituire il trim se il danno è profondo
Sede morbida	Invecchiamento dell'elastomero, rigonfiamento, estrusione, attacco chimico	Verificare la compatibilità dei materiali e l'intervallo di temperatura	Sostituire la guarnizione, verificare il materiale, rivedere le condizioni di servizio
Sede per servizio a vapore	Cicli termici, erosione, danni da condensa	Il risultato del test deve essere interpretato in base alle condizioni di servizio	Ispezionare lo scarico e il drenaggio della sede
Sede per servizio corrosivo	Pitting, corrosione interstiziale, attacco del trim	La perdita può indicare un disallineamento dei materiali	Rivedere il materiale del trim e il meccanismo di corrosione

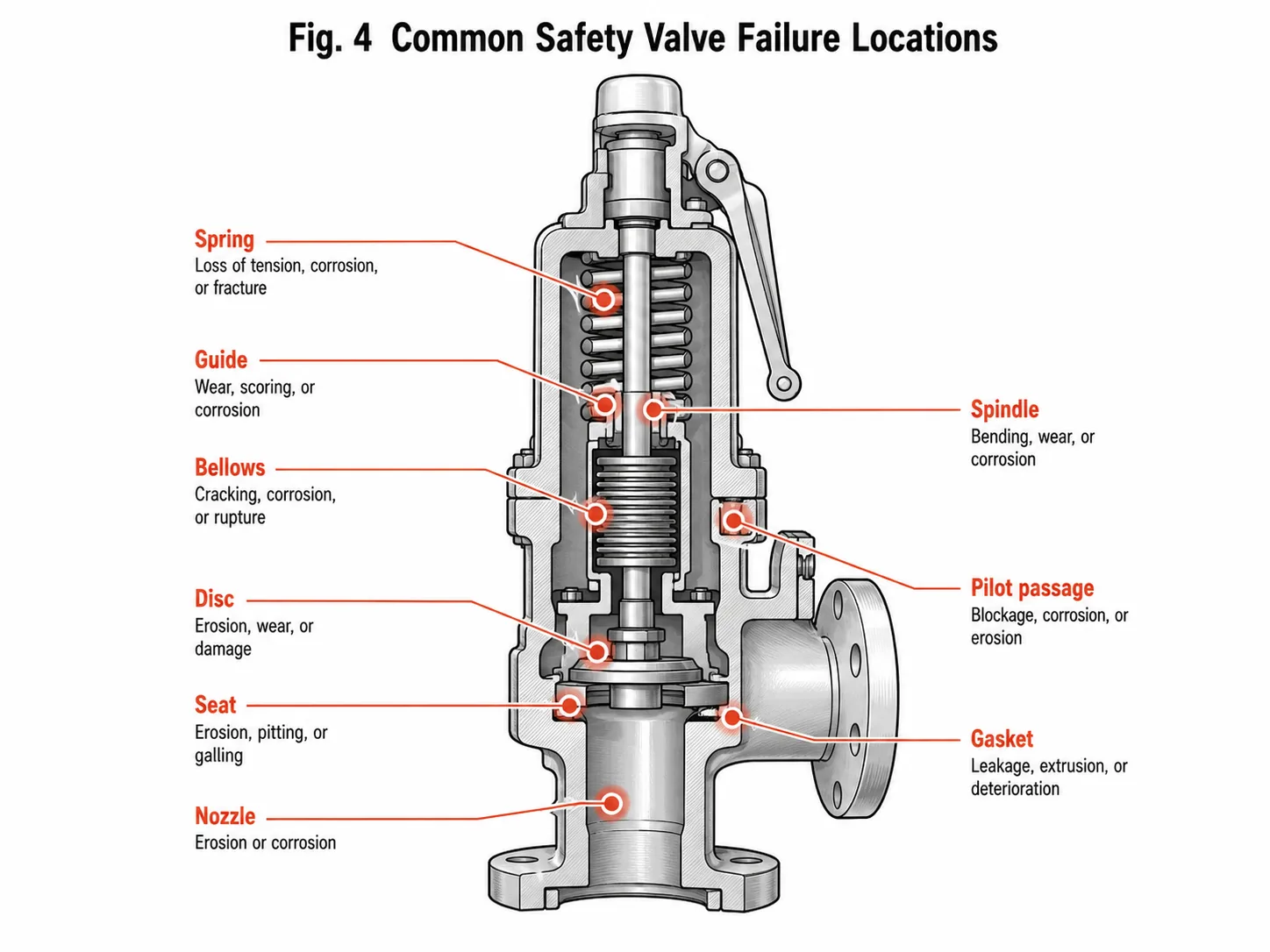

Ispezione interna: quali parti cedono solitamente per prime?

Ugello, disco e sede danneggiati

L'ugello, il disco e la sede sono tra le parti interne più importanti perché controllano la tenuta. I danni possono manifestarsi come pitting, erosione, striature, ammaccature, graffi, corrosione o depositi. Se il danno è lieve, potrebbe essere possibile una rirettifica. Se il danno è profondo o causato da corrosione, potrebbe essere necessaria la sostituzione del trim o la revisione del materiale.

Corrosione della molla, rilassamento e deriva della pressione di impostazione

La molla controlla la forza di chiusura in modo diretto valvola di sicurezza a molla. Corrosione, alta temperatura, rilassamento, materiale errato o regolazione errata possono modificare la pressione di taratura effettiva. Una molla che esternamente appare accettabile potrebbe aver perso carico. Se i test "as-found" mostrano ripetutamente una deriva, è necessario esaminare la molla e l'ambiente del cappello.

Galling di guida, mandrino e parti mobili

Le parti mobili devono rimanere sufficientemente libere per un'apertura e una richiusura stabili. Il grippaggio, i depositi, il disallineamento, la corrosione o le superfici di guida usurate possono causare bloccaggio, vibrazioni, apertura ritardata o scarsa richiusura. Coppie scorrevoli acciaio inox-su-acciaio inox, servizio sporco e funzionamento ad alta temperatura richiedono un'attenta revisione dei materiali e degli spazi liberi.

Fatica, fessurazione o perdita del soffietto

Nelle valvole di sicurezza bilanciate a soffietto, il soffietto aiuta a ridurre gli effetti della contropressione e a proteggere l'area del cappello dal fluido di processo. Il danneggiamento del soffietto può manifestarsi come fessurazione, fatica, corrosione o perdita nel cappello. Se lo sfiato del cappello mostra scarico o è otturato, il riscontro deve essere immediatamente revisionato. Un soffietto danneggiato può far comportare la valvola più come una valvola convenzionale in condizioni di contropressione.

Contaminazione del passaggio pilota e danneggiamento della tenuta

Nelle valvole di sicurezza pilotate, piccoli passaggi e linee di rilevamento possono essere interessati da sporco, idrati, cere, polimeri, prodotti di corrosione o condensa. Un passaggio pilota ostruito può causare un'apertura ritardata, una pressione di cupola instabile o il mancato richiusura. Le tenute pilota devono essere controllate per compatibilità chimica, deformazione permanente da compressione ed esposizione alla temperatura.

Scenario ingegneristico: Quale problema si è verificato: una valvola di sicurezza pilotata ha mostrato una risposta ritardata durante l'ispezione. Perché è successo: particelle fini si sono accumulate nel passaggio pilota e nel percorso di rilevamento. Causa reale del sistema: il fluido non era sufficientemente pulito per la configurazione pilota selezionata senza un'ulteriore pianificazione della manutenzione. Azione correttiva: pulire e ispezionare l'assieme pilota e verificare la linea di rilevamento. Prevenzione: valutare il rischio di contaminazione prima della selezione e definire filtrazione, intervallo di ispezione o tipo di valvola alternativo.

Comuni problemi delle valvole di sicurezza e azioni di manutenzione

La valvola perde prima della pressione di taratura

La perdita prima della pressione di taratura può essere causata da danni alla sede, sporco sulla sede, perdita di forza della molla, pressione operativa troppo vicina alla pressione di taratura, sede morbida danneggiata, corrosione, installazione errata o contropressione di scarico. L'azione di manutenzione non deve limitarsi a stringere i bulloni o sostituire una guarnizione. Devono essere revisionati la sede, la pressione di taratura e il margine operativo.

La valvola si apre troppo presto o troppo tardi

Se la valvola si apre troppo presto, la causa può essere rilassamento della molla, regolazione errata, vibrazioni, parti interne danneggiate o errore di collaudo. Se si apre troppo tardi, la causa può essere sovracompressore della molla, parti bloccate, rilevamento pilota bloccato, corrosione, pressione differenziale a freddo errata o regolazione non autorizzata. Entrambi i casi richiedono documentazione di collaudo e revisione della causa principale.

La valvola vibra, si verifica un sibilo o il disco oscilla

Il chatter e il sibilo possono essere causati da valvole sovradimensionate, eccessiva perdita di pressione in ingresso, pressione di processo instabile, contropressione in uscita, vibrazioni meccaniche, scarso comportamento di blowdown o guide danneggiate. Se il chatter si verifica dopo una modifica del collettore di scarico, la causa principale può essere la tubazione di scarico e la contropressione piuttosto che la sola valvola.

Scenario ingegneristico: Quale problema si è verificato: diversi dispositivi di sfioro sono stati scaricati in un collettore comune modificato e una valvola di sicurezza ha iniziato a vibrare durante il collaudo. Perché è successo: la contropressione accumulata è aumentata dopo le modifiche alle tubazioni. Causa reale del sistema: il sistema di scarico è stato modificato senza ricontrollare le condizioni di sfioro. Azione correttiva: rivedere la resistenza del sistema di scarico, le ipotesi di sfioro simultaneo e il tipo di valvola adatto. Prevenzione: includere la revisione della contropressione ogni volta che vengono modificate le tubazioni di scarico.

La valvola non si richiude correttamente

Una scarsa richiusura può essere causata da danni alla sede, detriti, impostazione errata del blowdown, pressione instabile, danni alla molla, usura delle guide o effetti del sistema di scarico. Una valvola che non si richiude può causare perdite continue di fluido, emissioni ambientali, rumore, ghiaccio, perdita di prodotto e carico di manutenzione.

La valvola fallisce il test al banco dopo la rimozione

Un test al banco fallito dovrebbe essere trattato come un'informazione utile, non solo come un'attività di riparazione. Il risultato dovrebbe essere confrontato con i registri precedenti per determinare se l'intervallo di ispezione è troppo lungo, se le condizioni di servizio sono cambiate, se la selezione del materiale è inadeguata o se le condizioni di installazione stanno danneggiando la valvola.

Sintomo	Causa possibile	Azione di ispezione	Azione correttiva	Prevenzione
Perdita prima della pressione di taratura	Danno alla sede, sporco, guasto della sede morbida, margine operativo ridotto	Verificare sede, pressione di taratura, risultato del test di perdita e pressione operativa	Pulizia, lappatura, sostituzione sede o regolazione margine operativo	Migliorare la pulizia e definire il requisito di tenuta della sede
Apre troppo presto	Rilassamento molla, regolazione errata, vibrazioni	Verificare la pressione rilevata e le condizioni della molla	Ricalibrare, sostituire la molla, verificare la fonte di vibrazione	Monitorare la deriva della pressione di taratura e la temperatura di servizio
Apre troppo tardi	Incollaggio, linea pilota bloccata, corrosione, CDTP errato	Ispezionare parti in movimento, percorso pilota e base di prova	Riparare, pulire, ricalibrare e verificare la linea di rilevamento	Controllare la contaminazione e rivedere la procedura di prova
Chatter	Sovradimensionamento, perdita in ingresso, contropressione, pressione di processo instabile	Revisione dimensionamento, tubazione di ingresso, tubazione di uscita e scenario di sfioro	Tubazione corretta, revisione dimensione valvola o tipo di valvola	Includere la revisione delle tubazioni nel programma di manutenzione
Non risigilla	Danneggiamento sede, detriti, usura guida, problema di blowdown	Ispezionare sede, guida e comportamento al test di risigillatura	Pulire, riparare il trim, ricalibrare o sostituire la valvola	Revisionare la pulizia del servizio e l'intervallo di manutenzione
Ripetuto fallimento del test	Materiale errato, corrosione severa, design obsoleto	Confrontare la storia dei guasti e i dati di servizio	Sostituire la valvola o ridisegnare la base di selezione	Utilizzare la cronologia dei guasti nella revisione futura degli acquisti

Requisiti di manutenzione per tipo di valvola di sicurezza

Controlli di manutenzione per valvole di sicurezza a molla

Le valvole di sicurezza a molla richiedono l'ispezione delle condizioni della molla, delle superfici di sede, del disco, dell'ugello, della guida, del fuso, della vite di regolazione, del cappuccio e della leva di sollevamento, se installati. La corrosione e il rilassamento della molla sono importanti perché possono alterare la pressione di taratura. Il danneggiamento della sede e l'usura della guida possono influire sulla tenuta e sulla richiusura.

Controlli di manutenzione per valvole di sicurezza pilotate

Le valvole di sicurezza pilotate richiedono l'ispezione sia della valvola principale che del sistema pilota. Il pilota, la linea di rilevamento, la camera di accumulo, la tubazione, i filtri, le guarnizioni e il percorso di scarico devono essere controllati. Fluidi sporchi, appiccicosi o corrosivi richiedono particolare attenzione poiché i piccoli passaggi pilota possono ostruirsi più facilmente del percorso di flusso principale.

Controlli di manutenzione per valvole di sicurezza bilanciate a soffietto

Le valvole di sicurezza bilanciate a soffietto richiedono l'ispezione del soffietto, dello sfiato del cappello e delle condizioni del trim. Se il soffietto è crepato o perde, la compensazione della contropressione può andare persa e il fluido di processo può entrare nel cappello. Uno sfiato del cappello ostruito può nascondere il guasto del soffietto e influire sul comportamento della valvola.

Controlli per valvole di sicurezza a leva e valvole di sicurezza per caldaia

Le valvole di sicurezza a leva utilizzate in applicazioni per caldaie o vapore richiedono attenzione al movimento della leva, alle condizioni del cappuccio, alle condizioni della sede, all'esposizione della molla, alla tubazione di scarico, al drenaggio e alle procedure di prova operativa. Un'operazione di prova della leva, ove applicabile e consentita, non deve essere confusa con una verifica completa della pressione di taratura.

Controlli per valvole di sicurezza igienico-sanitarie per sistemi CIP e SIP

Le valvole di sicurezza igienico-sanitarie richiedono l'ispezione delle superfici a contatto con il prodotto, degli elastomeri, dei collegamenti a morsetto, della drenabilità, del rischio di gambo morto, della finitura superficiale e della compatibilità CIP/SIP. Una valvola può essere meccanicamente funzionale ma comunque inaccettabile se crea un problema di pulizia o validazione.

Tipo di valvola	Manutenzione Principale	Rischio comune	Registri da conservare
Valvola di sicurezza a molla	Molla, sede, guida, disco, ugello, regolazione	Deriva della pressione di taratura, perdite, bloccaggio	Registrazione test e riparazione "as-found / as-left"
Valvola di sicurezza pilotata	Pilota, linea di sensing, tenuta cupola, sede valvola principale	Passaggio pilota bloccato, apertura ritardata	Registrazione ispezione pilota e test funzionale
Valvola di sicurezza bilanciata a soffietto	Soffietto, sfiato cappello, trim, effetto contropressione	Crepa soffietto, blocco sfiato, perdita nascosta	Registrazione condizioni di ispezione e sfiato soffietto
Valvola di sicurezza a leva	Movimento leva, coperchio, sede, molla, percorso di scarico	Malfunzionamento manuale o corrosione	Registrazione operazione di prova e verifica pressione di taratura
Valvola di sicurezza igienico-sanitaria	Elastomero, finitura superficiale, drenabilità, guarnizioni a morsetto	Fallimento pulizia, invecchiamento guarnizioni, contaminazione prodotto	Compatibilità CIP/SIP e certificato materiale

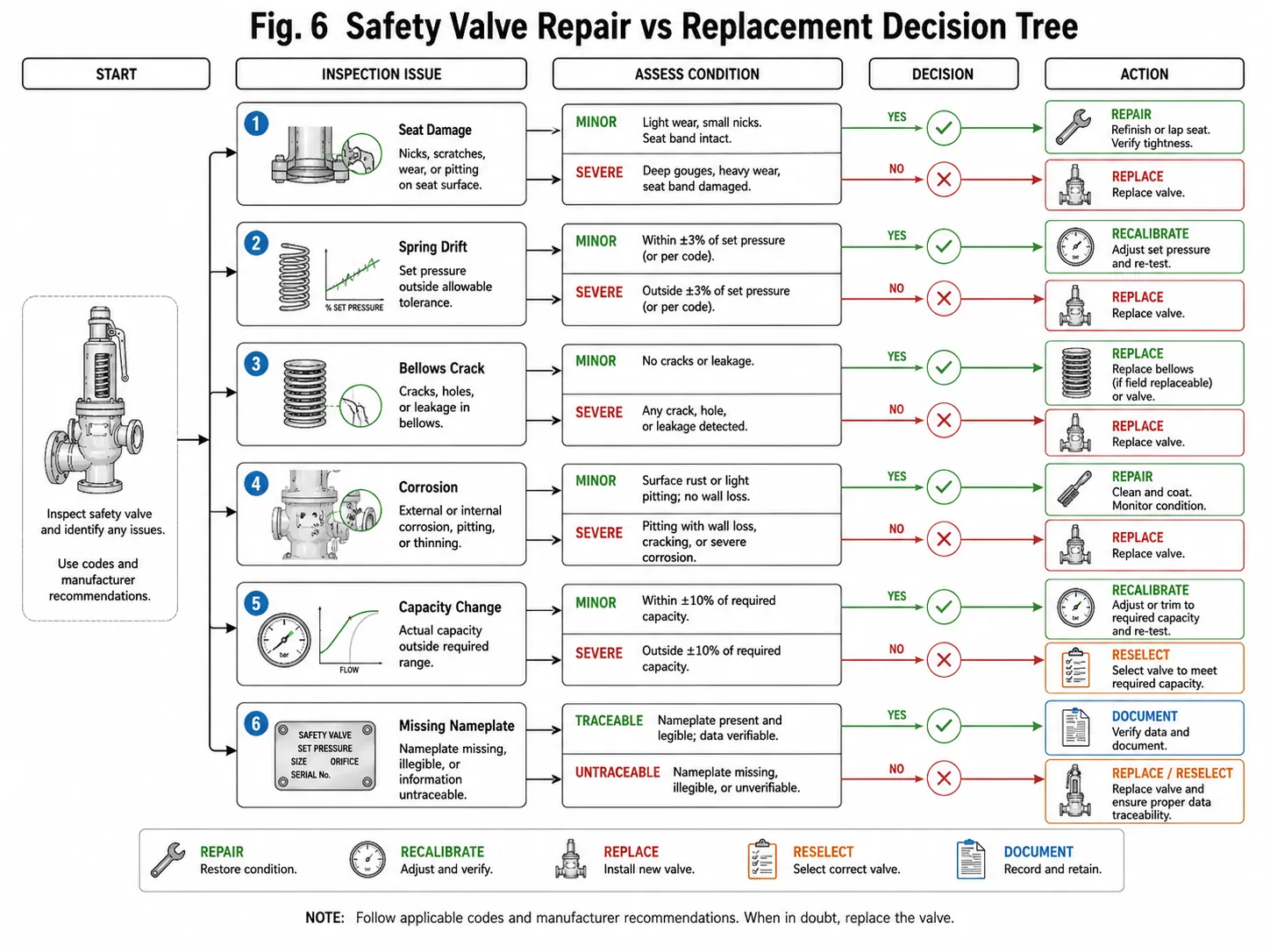

Quando una valvola di sicurezza deve essere riparata, ricalibrata o sostituita?

Problemi riparabili vs Segnali di sostituzione

Alcuni riscontri possono essere corretti tramite pulizia, lappatura, sostituzione sedi morbide, sostituzione molle, ricalibrazione pressione di taratura o sostituzione guarnizioni. Altri riscontri potrebbero richiedere la sostituzione, specialmente se il corpo è gravemente corrotto, il trim è profondamente danneggiato, i componenti sono obsoleti, manca la documentazione, o la valvola non ha più una capacità certificata sufficiente per il servizio.

Quando il danno alla sede può essere rettificato

Un danno minore alla sede può essere riparabile mediante una corretta lappatura se la superficie di tenuta rimane in condizioni accettabili. Erosione profonda, corrosione, fessurazioni o perdite ripetute possono richiedere la sostituzione dell'ugello, del disco o della sede. Se le perdite si ripetono dopo molteplici riparazioni, le condizioni di servizio e la selezione del materiale della valvola di sicurezza devono essere riviste.

Quando è necessaria la sostituzione della molla, del soffietto o del trim

La sostituzione della molla può essere necessaria se si riscontrano corrosione, rilassamento, fessurazioni o deriva ripetuta della pressione di taratura. La sostituzione del soffietto può essere necessaria se vengono identificate fessurazioni, perdite o affaticamento. La sostituzione del trim può essere richiesta quando le superfici di tenuta, le parti di guida o i componenti mobili sono danneggiati oltre la riparazione pratica.

Quando la capacità certificata o le condizioni di servizio sono cambiate

Una valvola che può essere riparata meccanicamente potrebbe comunque non essere idonea se il carico di processo è cambiato. Una capacità maggiore, un mezzo diverso, una temperatura più elevata, una nuova contropressione, un collettore di scarico modificato o una pressione operativa alterata possono richiedere una nuova revisione del dimensionamento e della selezione. Riparare la vecchia valvola senza confermare il requisito di sfioro attuale può creare un falso senso di sicurezza.

Perché la riparazione non autorizzata può creare rischi di conformità

La riparazione delle valvole di sicurezza può comportare la regolazione della pressione di taratura, la sostituzione della molla, la lavorazione del trim, il controllo della targhetta, la sigillatura e la certificazione. Se il servizio o la giurisdizione richiedono una riparazione autorizzata, l'organizzazione di riparazione e la documentazione devono corrispondere al requisito. La riparazione non autorizzata può creare rischi di conformità, assicurativi e di audit anche se la valvola appare funzionante.

Ricerca	Riparazione possibile?	Sostituzione raccomandata?	Motivo tecnico	Documentazione richiesta
Contaminazione minore della sede	Solitamente sì	Solitamente no	La pulizia e il nuovo collaudo possono ripristinare la tenuta	Registrazione pulizia e test di tenuta sede
Danneggiamento minore della sede	Spesso sì	Non sempre	La lappatura può essere accettabile se il danno è superficiale	Ambito di riparazione e test finale
Corrosione profonda sull'ugello o sul disco	A volte	Spesso sì	Il materiale potrebbe essere inadatto o il danno troppo profondo	Revisione del materiale e registro di sostituzione
Corrosione o deriva della molla	Sì, se la molla viene sostituita e ricalibrata	Solo se i componenti o il design non sono idonei	La forza della molla controlla la pressione di taratura	Sostituzione della molla e rapporto di calibrazione
Crepa del soffietto	Sì, se il soffietto è sostituibile	Possibile in caso di danni gravi o ripetuti	La compensazione della contropressione può andare persa	Registrazione della sostituzione del soffietto e del collaudo a pressione
Capacità non più adeguata	No, non solo con la riparazione	Sì, o selezionare nuovamente la valvola	La base di protezione è cambiata	Revisione del dimensionamento e nuova scheda tecnica della valvola
Targhetta mancante o marcatura poco chiara	Solo con documentazione controllata	Possibile	Tracciabilità e conformità sono incerte	Verifica del tag e approvazione ingegneristica

Revisione riparazione o sostituzione: Se una valvola presenta perdite ripetute, pressione di taratura instabile, parti interne danneggiate, guasto del soffietto o registrazioni incomplete, inviare il tag della valvola, le condizioni di servizio, le foto e la cronologia dei test a ZOBAI per una revisione ingegneristica prima di decidere se ripararla, ricalibrarla o sostituirla.

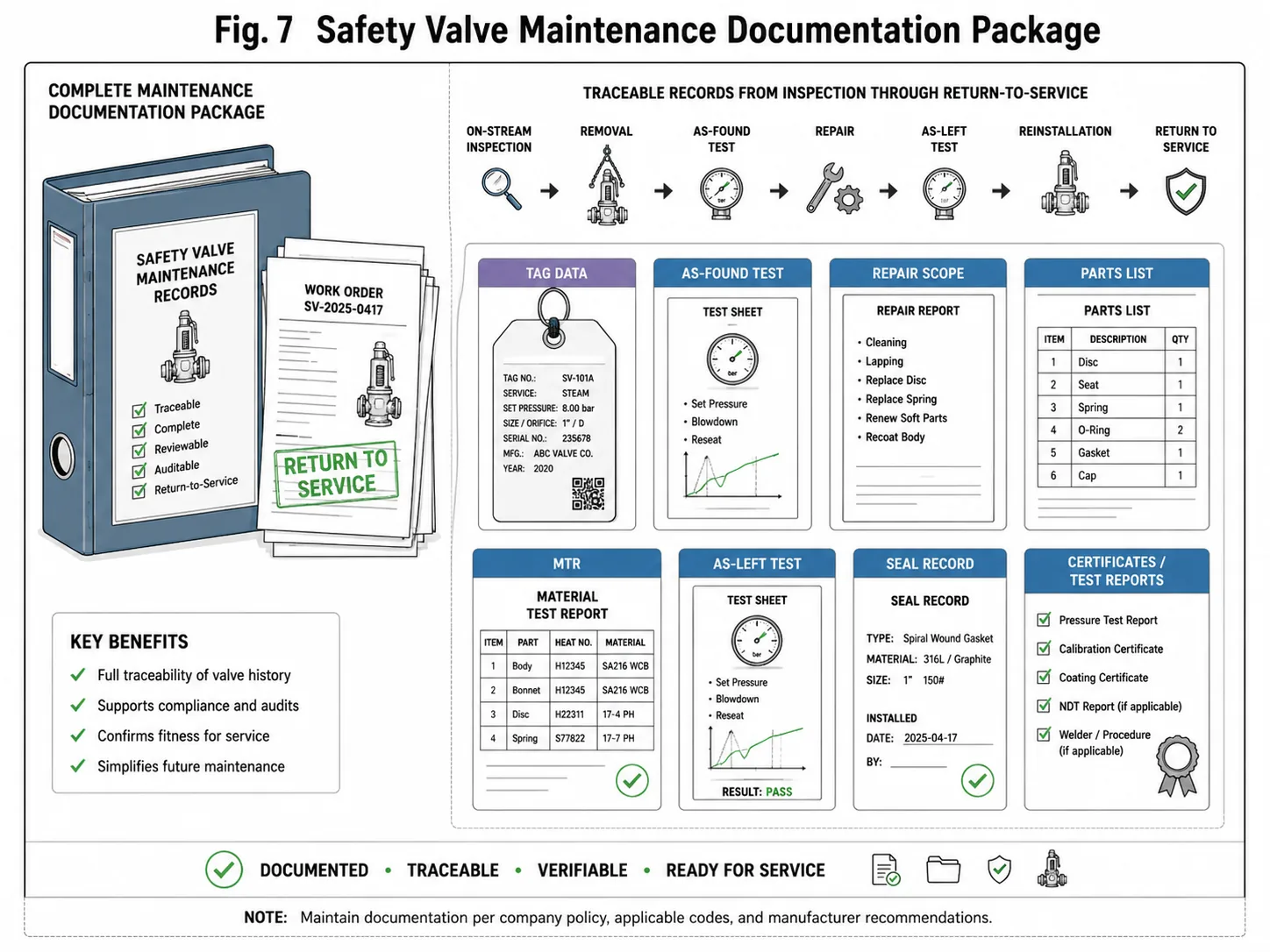

Registri di manutenzione e documentazione delle valvole di sicurezza - Checklist

Targhetta, Numero di Tag e Dati di Servizio

Il registro di manutenzione deve identificare il numero di matricola della valvola, il numero di serie, il produttore, il modello, le dimensioni di ingresso e uscita, la classe di pressione, la pressione di taratura, il fluido di servizio, l'apparecchiatura protetta e la posizione di installazione. Se la targhetta è mancante o illeggibile, la valvola non deve essere trattata come una normale riparazione senza una revisione ingegneristica.

Registri dei test "As-Found" (come trovata) e "As-Left" (come lasciata)

Entrambi i risultati "as-found" e "as-left" devono essere conservati. Il risultato "as-found" mostra la condizione effettiva in servizio. Il risultato "as-left" mostra la condizione finale dopo la riparazione, pulizia, regolazione o ricalibrazione. Il confronto di entrambi aiuta l'impianto a determinare se l'intervallo di ispezione e il metodo di manutenzione sono adeguati.

Ambito di riparazione e parti sostituite

Il registro di riparazione deve identificare cosa è stato ispezionato, pulito, regolato, lappato, sostituito o ricalibrato. Se vengono sostituiti una molla, una sede, un disco, un ugello, un soffietto, una guarnizione, una tenuta morbida o un componente pilota, la parte di ricambio deve essere registrata. Per servizi critici, possono essere richiesti certificati dei materiali o registri di tracciabilità.

Certificati dei materiali e rapporti di tenuta della sede

Ove richiesto dalle specifiche di progetto, conservare certificati dei materiali, registrazioni PMI, registrazioni di durezza, certificati elastomeri, dichiarazioni NACE, rapporti di prova sul guscio e rapporti di tenuta del sedile. Il pacchetto di documenti deve corrispondere all'ordine di acquisto e al piano di ispezione, non essere richiesto dopo il completamento della riparazione.

Registrazioni di sigillatura, timbratura e tracciabilità

Dopo la regolazione o la riparazione, la valvola potrebbe richiedere una nuova sigillatura o timbratura secondo la procedura applicabile. Lo stato della sigillatura deve corrispondere al registro di manutenzione. Se la riparazione rientra nei requisiti di riparazione giurisdizionali o autorizzati, l'organizzazione e l'ambito della riparazione devono essere verificati prima che la valvola venga rimessa in servizio.

Tipo di registrazione	Cosa dovrebbe includere	Perché è Importante
Identificazione della valvola	Tag, numero di serie, pressione di taratura, servizio, ubicazione	Previene riparazioni o installazioni errate
Prova "As-found"	Pressione di apertura, perdite, mezzo di prova, condizioni prima della riparazione	Mostra le reali prestazioni in servizio
Rapporto di riparazione	Pulizia, lappatura, parti sostituite, regolazione	Fornisce tracciabilità e prove sulla causa principale
Test finale (As-left)	Pressione di taratura finale e condizione di tenuta	Conferma la prontezza per il rientro in servizio
Registri dei materiali	MTR, PMI, durezza, certificato elastomeri se richiesto	Supporta la conformità dei materiali e gli audit
Sigillo e autorizzazione	Fascetta di sicurezza, timbro, certificato, ambito di riparazione	Supporta la conformità e previene regolazioni non autorizzate

Checklist di manutenzione valvole di sicurezza per team di impianto

Preparazione pre-avviamento

Prima dello spegnimento, preparare l'elenco delle valvole, i numeri di matricola, le condizioni di servizio, i rapporti di prova precedenti, la cronologia dei guasti, i requisiti dei pezzi di ricambio, le attrezzature di sollevamento, il piano di isolamento, l'elenco delle flange cieche e i requisiti di documentazione. Confermare se eventuali valvole richiedono una manipolazione speciale a causa di servizio tossico, infiammabile, corrosivo, sanitario, ad alta temperatura o acido.

Controlli di rimozione e trasporto

Durante la rimozione, proteggere le facce delle flange e gli interni da sporco o danni. Non utilizzare la leva di sollevamento, il cappuccio o il tubo pilota come punto di sollevamento. Registrare la posizione della valvola rimossa e mantenere la tracciabilità della matricola. Proteggere la valvola da urti durante il trasporto all'officina.

Flusso di lavoro di ispezione e prova in officina

Il flusso di lavoro in officina dovrebbe includere il test 'as-found' (come trovata), l'ispezione esterna, lo smontaggio se necessario, la pulizia, l'ispezione interna, la riparazione o la sostituzione delle parti danneggiate, la ricalibrazione, il test di tenuta della sede, il test 'as-left' (come lasciata) e la documentazione. I risultati dovrebbero essere registrati in modo sufficientemente chiaro per la revisione degli intervalli futuri.

Verifiche di reinstallazione e messa in servizio

Prima della reinstallazione, confermare che la matricola, la pressione di taratura, la classe di pressione della flangia, la guarnizione, i bulloni, l'orientamento e la direzione di scarico corrispondano ai dati dell'impianto. Dopo l'installazione, verificare la presenza di perdite dalle flange, lo stato corretto delle valvole di isolamento, l'allineamento del tubo di scarico, le condizioni dello scarico, il collegamento della linea pilota e lo stato delle guarnizioni.

Revisione post-manutenzione

Dopo il riavvio, verificare se eventuali valvole hanno perso, si sono aperte, hanno vibrato o hanno mostrato rumori anomali. Confrontare i risultati 'as-found' con i registri precedenti. Se la stessa valvola si guasta ripetutamente, non trattare ogni riparazione come un evento isolato. Rivedere le condizioni di processo, il materiale, il tipo di valvola, il dimensionamento, la contropressione e l'intervallo di manutenzione.

Preparare il registro delle valvole e l'elenco delle matricole

Revisionare i registri precedenti 'as-found' e 'as-left'

Confermare il fluido di servizio e la condizione di pericolo

Pianificare isolamento e depressurizzazione

Proteggere flangia e componenti interni durante la rimozione

Mantenere la tracciabilità dei tag durante il trasporto

Eseguire test preliminari prima della regolazione

Ispezionare corpo, coperchio, molla, sede e componenti interni

Registrare parti danneggiate e ambito di riparazione

Confermare compatibilità materiali e guarnizioni

Eseguire test di pressione di taratura e tenuta della sede

Completare la documentazione dei test finali

Verificare informazioni su sigillo e targhetta

Controllare tubazione di scarico e scarico prima dell'avviamento

Confermare lo stato di blocco aperto della valvola di isolamento

Verifica perdite o rumori anomali post-avviamento

Checklist per Richiesta di Offerta (RFQ) per Ispezione, Riparazione o Sostituzione Valvola di Sicurezza

Dati di Processo e Valvola da Inviare

Per una revisione pratica di ispezione, riparazione o sostituzione, inviare il tag della valvola, tipo di valvola, produttore, modello, pressione di taratura, dimensioni ingresso e uscita, standard flangia, fluido di servizio, pressione operativa, temperatura operativa, temperatura di sfioro e informazioni sull'apparecchiatura protetta. Se la valvola è guasta, descrivere il sintomo e quando si è verificato.

Requisiti di Test e Certificazione

Indicare se sono richiesti test di pressione di taratura, test di tenuta sede, test di collaudo a pressione del corpo, certificato materiale, PMI, test di durezza, dichiarazione NACE, certificato elastomero, certificato di riparazione o ispezione di terza parte. La documentazione deve essere definita prima del preventivo poiché può influire sui costi e sui tempi di consegna.

Storico Riparazioni e Sintomi di Guasto

Includere rapporti di test precedenti, storico "as-found", storico riparazioni, registri perdite, foto dei danni e note su recenti modifiche di processo o tubazioni. Una valvola che perde ripetutamente dopo la riparazione potrebbe richiedere una revisione dei materiali, del dimensionamento, del margine operativo o del sistema di scarico.

Revisione Ricambi e Tempi di Consegna

I ricambi devono essere revisionati tempestivamente per la pianificazione delle fermate impianto. Molle, sedi morbide, guarnizioni, soffietti, kit pilota, set di trim e parti in leghe speciali possono influire sui tempi di consegna. Se una valvola è obsoleta, la sostituzione potrebbe essere più affidabile della riparazione ripetuta.

Articolo Richiesta di Offerta	Informazioni Necessarie	Perché è Importante
Identificazione della valvola	Etichetta, numero di serie, modello, dimensione, pressione di taratura	Previene preventivi o sostituzioni errate
Dati di servizio	Fluido, pressione, temperatura, corrosione, solidi	Supporta la revisione dei materiali e della manutenzione
Sintomo di guasto	Perdite, vibrazioni (chatter), apertura anticipata, apertura ritardata, mancato richiusura	Guida l'ambito di ispezione e riparazione
Storico dei test	Rapporti precedenti sullo stato iniziale e finale	Mostra tendenze e idoneità degli intervalli
Documentazione	Certificati, rapporti di ispezione, requisiti di terze parti	Influisce sulla conformità e sui tempi di consegna
Necessità di sostituzione	Funzione attuale e capacità richiesta	Conferma se la riparazione è sufficiente

Revisione progetto CTA: Hai bisogno di aiuto per la revisione dell'ispezione, riparazione o sostituzione della valvola di sicurezza prima dello spegnimento? Invia a ZOBAI la tua lista di tag delle valvole, le condizioni di servizio, la pressione di taratura, i rapporti di prova precedenti, i sintomi di guasto, le foto e i requisiti di documentazione. Il nostro team di ingegneri può aiutarti a valutare se una valvola debba essere pulita, riparata, ricalibrata o sostituita per ulteriori valutazioni del progetto.

FAQ sulla manutenzione e ispezione delle valvole di sicurezza

Ogni quanto tempo deve essere ispezionata una valvola di sicurezza?

L'intervallo di ispezione dipende dalla severità del servizio, dalla storia della valvola, dalle condizioni operative, dalle normative locali, dalle politiche dell'impianto e dagli standard applicabili. Un servizio pulito e stabile può consentire un intervallo diverso rispetto a un servizio sporco, corrosivo, ad alta temperatura o con aperture frequenti. Non applicare un intervallo universale senza rivedere il servizio e i risultati dei test passati.

Cosa include un'ispezione di una valvola di sicurezza?

Un'ispezione pratica può includere ispezione visiva, verifica della targhetta, controllo delle guarnizioni, revisione delle tubazioni di ingresso e uscita, revisione del percorso di scarico, test come trovato, test di pressione di taratura, test di tenuta della sede, ispezione interna, registri di riparazione e documentazione come lasciata.

Qual è la differenza tra ispezione e collaudo di una valvola di sicurezza?

L'ispezione è la revisione più ampia delle condizioni, dell'installazione, della documentazione e della cronologia di manutenzione. Il collaudo verifica funzioni specifiche come la pressione di taratura, la tenuta o l'integrità del confine di pressione in condizioni di prova definite.

Cos'è un test della valvola di sicurezza "as-found"?

Un test 'come trovato' registra le condizioni della valvola prima della pulizia, regolazione o riparazione. Aiuta a determinare come la valvola si è effettivamente comportata in servizio e se l'intervallo di manutenzione è adeguato.

Cos'è un test della valvola di sicurezza as-left?

Un test "as-left" registra la condizione finale della valvola dopo pulizia, regolazione o riparazione. Conferma che la valvola lascia il banco di prova nelle condizioni richieste prima del riutilizzo in servizio.

Perché una valvola di sicurezza perde dopo l'installazione?

La perdita dopo l'installazione può essere causata da contaminazione della sede, superfici di tenuta danneggiate, perdita di guarnizione, stress delle tubazioni, margine di pressione operativa errato, danneggiamento della sede morbida, corrosione, assemblaggio errato o condizioni di scarico instabili.

Una valvola di sicurezza può essere riparata invece di sostituita?

Sì, se il danno è riparabile, i ricambi sono disponibili, i requisiti documentali possono essere soddisfatti e la valvola è ancora idonea per il servizio. La sostituzione dovrebbe essere considerata quando la valvola è gravemente corrotta, obsoleta, presenta guasti ripetuti, manca di tracciabilità o non soddisfa più i requisiti di capacità o di servizio.

Chi può riparare una valvola di sicurezza?

Ciò dipende dalle normative locali, dalle politiche dell'impianto e dalla base di certificazione richiesta. Alcune riparazioni di valvole di sfioro potrebbero richiedere un'organizzazione di riparazione autorizzata o un sistema di qualità specifico. Non presumere che qualsiasi officina di riparazione sia accettabile per servizi controllati da codici.

Una valvola di sicurezza necessita di test di tenuta del sedile?

Il collaudo di tenuta del sedile è comunemente richiesto o specificato quando il controllo delle perdite è importante. La necessità e la base di accettazione dipendono dal tipo di valvola, dal design del sedile, dalle specifiche del progetto e dallo standard di prova applicabile.

Quali registrazioni sono richieste dopo la manutenzione della valvola di sicurezza?

I registri tipici includono l'identificazione della valvola, il risultato del test come riscontrato, l'ambito della riparazione, le parti sostituite, il risultato della calibrazione, il test di tenuta della sede, il test come lasciato, i registri dei materiali ove richiesto, lo stato della guarnizione e il rapporto di ispezione finale.

Nota su standard e riferimenti tecnici

L'ispezione e la manutenzione delle valvole di sicurezza devono essere riviste secondo le specifiche di progetto applicabili, il programma di integrità meccanica dell'impianto, i requisiti giurisdizionali locali e le istruzioni del produttore. API RP 576 è comunemente citato per l'ispezione dei dispositivi di scarico della pressione. API 527 può essere pertinente per i test di tenuta della sede delle valvole di sfioro. API 520 Parte II può essere pertinente dove l'installazione, le tubazioni di ingresso, le tubazioni di uscita e la contropressione influenzano le prestazioni della valvola. API 521 può essere pertinente per il contesto del sistema di scarico della pressione e depressurizzazione. ASME BPVC Sezione I o Sezione VIII possono essere pertinenti per applicazioni di caldaie o recipienti a pressione. I requisiti National Board / NBIC e VR possono essere pertinenti dove è richiesta l'autorizzazione alla riparazione delle valvole di sfioro. Le edizioni specifiche degli standard, le clausole e l'applicabilità devono essere verificate prima della pubblicazione o dell'approvvigionamento.

Riferimenti esterni suggeriti: Formazione API RP 576: Ispezione dei dispositivi di scarico della pressione, API 520 Parte II: Installazione dei dispositivi di scarico della pressione, Panoramica API 527 tenuta sede, Il certificato di autorizzazione VR del National Board

Revisione ingegneristica

Questo articolo è preparato per la formazione tecnica e la discussione preliminare del progetto. Le decisioni finali sulla manutenzione, ispezione, collaudo, riparazione e sostituzione delle valvole di sicurezza devono essere revisionate da ingegneri qualificati o personale di ispezione autorizzato in base alle condizioni di servizio, alla storia della valvola, agli standard applicabili, alle procedure dell'impianto e alle normative locali.

Riveduto da: Team di ingegneria delle valvole di sicurezza ZOBAI

Revisione focalizzata su: manutenzione valvole di sicurezza, ispezione valvole di sfioro, collaudo pressione di taratura, tenuta di sede, registrazioni as-found e as-left, risoluzione problemi, riparazione vs sostituzione, documentazione e preparazione RFQ.

Necessiti di una revisione per la manutenzione o sostituzione della valvola di sicurezza?

Invia a ZOBAI l'elenco dei tag delle tue valvole di sicurezza, il fluido di processo, la pressione operativa, la pressione di taratura, la temperatura, i rapporti di prova precedenti, i sintomi di guasto, le foto, la storia delle riparazioni e i requisiti di documentazione. ZOBAI può aiutare a valutare se la valvola debba essere ispezionata, pulita, ricalibrata, riparata o sostituita per ulteriori valutazioni del progetto.

Allegati RFQ suggeriti: scheda tecnica della valvola, P&ID, dati dell'apparecchiatura protetta, rapporti di prova as-found e as-left precedenti, foto delle parti danneggiate, storico del servizio, requisiti dei materiali e checklist dei certificati. Per la comunicazione del progetto, contatta il team di ingegneri ZOBAI.
