Guida agli standard per valvole di sicurezza: ASME, API, ISO, PED e GB

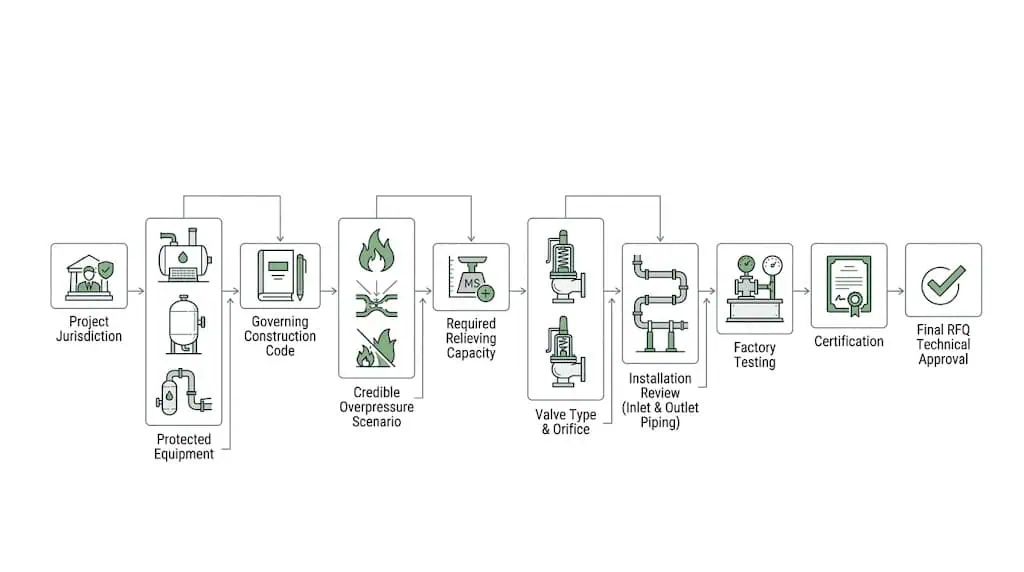

Quale standard per valvole di sicurezza si applica al tuo progetto?

Il punto di partenza corretto non è il catalogo delle valvole. È il confine di pressione che richiede protezione. Una caldaia a vapore, un recipiente a pressione di processo, un pacchetto compressore, una sezione di tubazione e uno skid GNL possono tutti utilizzare dispositivi automatici di sfioro della pressione, ma il codice dell'apparecchiatura di riferimento, l'aumento di pressione consentito, gli scenari di sfioro, il percorso di certificazione e i requisiti di ispezione possono essere diversi.

Inizia con la giurisdizione e l'apparecchiatura protetta

Conferma dove sarà installata l'apparecchiatura e quale organizzazione ha autorità sulla sua progettazione, registrazione, ispezione e funzionamento. Il solo paese di destinazione potrebbe non essere sufficiente. Un progetto EPC internazionale può utilizzare una specifica del proprietario, un codice di costruzione selezionato per contratto e requisiti locali aggiuntivi.

L'apparecchiatura protetta deve quindi essere identificata con precisione. “Skid di processo” non è sufficiente. La RFQ dovrebbe indicare se la valvola protegge un recipiente, una caldaia, una sezione di tubazione, lo scarico di un compressore, uno scambiatore di calore, un serbatoio di stoccaggio o un altro confine di pressione. Questo determina quale pressione massima ammissibile si applica e quali eventi credibili devono essere valutati.

Identificare il Codice di Costruzione di Riferimento

Il codice di costruzione stabilisce la base di protezione dalla pressione dell'apparecchiatura protetta. Può definire o influenzare la relazione tra la pressione massima ammissibile di esercizio, la pressione di taratura, il sovrapressione, l'accumulo, la certificazione della capacità, la marcatura e l'ispezione. Uno standard di prodotto per valvole dovrebbe quindi essere coordinato con il codice dell'apparecchiatura piuttosto che esserne considerato un sostituto.

Separare i Requisiti Obbligatori dalle Specifiche del Cliente

Una specifica di progetto può aggiungere requisiti per servizio acido, prove di impatto a bassa temperatura, leghe speciali, controlli delle emissioni fuggitive, rivestimenti, tenuta del sedile, testimonianza di terze parti, lingua dei documenti o contenuto della targhetta. Questi requisiti dovrebbero essere contrassegnati come specifici del progetto anziché essere presentati come requisiti universali di ASME, API o ISO.

La distinzione influisce sui costi e sui tempi di consegna. Un requisito di codice obbligatorio non può normalmente essere rimosso durante la negoziazione commerciale. Un formato di documentazione preferito può essere negoziabile. Se entrambi sono elencati senza priorità, i fornitori potrebbero quotare ambiti diversi e il prezzo apparente più basso potrebbe escludere test o certificazioni essenziali.

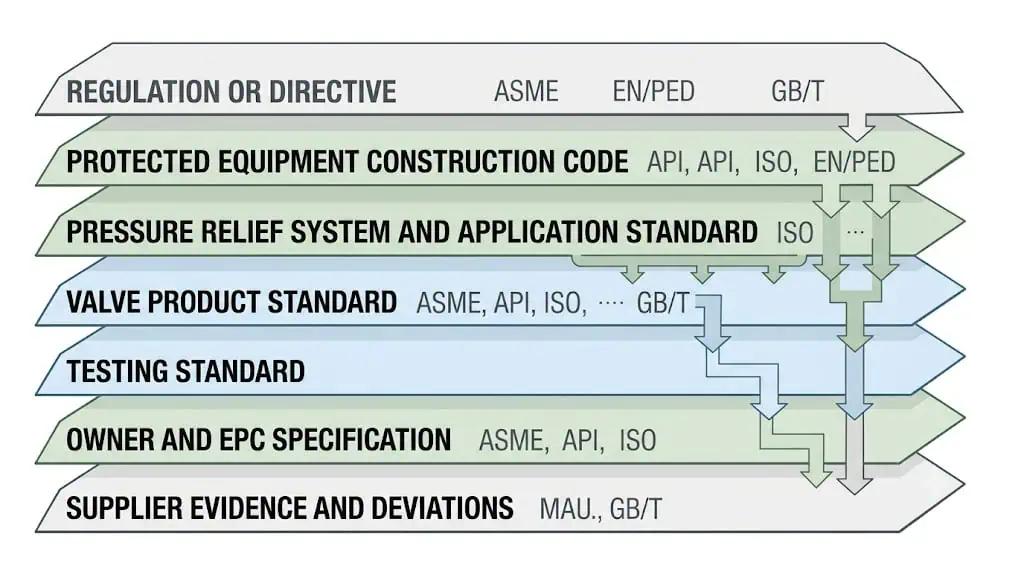

Costruire una Gerarchia di Standard Prima di Selezionare la Valvola

Una gerarchia pratica include normalmente:

1. Legge, regolamento o direttiva applicabile.
2. Codice di costruzione dell'apparecchiatura protetta.
3. Standard del sistema di sfioro pressione e dell'applicazione.
4. Standard per prodotti o configurazioni di valvole di sicurezza.
5. Riferimenti a flange, materiali e collaudi.
6. Specifiche del proprietario, EPC e fornitore di pacchetti.
7. Deviazioni tecniche approvate e registri di chiarimento.

In caso di requisiti contrastanti, il fornitore non deve decidere silenziosamente quale documento ha la priorità. Il conflitto deve essere inserito in un registro di chiarimento o di deviazione e risolto prima dell'approvazione tecnica.

Differenze tra codici, standard, direttive e specifiche di progetto

Le parole codice, standard, direttiva, Certificazione e specifica vengono spesso usati come se significassero la stessa cosa. In una valutazione tecnica di un'offerta, ciò crea incertezza su ciò che è legalmente richiesto, cosa definisce la progettazione dell'apparecchiatura, cosa controlla le prestazioni della valvola e quali prove il fornitore deve presentare.

Regolamenti e Direttive Definiscono il Quadro di Conformità Legale

Un regolamento o una direttiva può controllare se le apparecchiature a pressione possono essere immesse sul mercato, messe in servizio o operate. Può stabilire i requisiti essenziali di sicurezza e un percorso di valutazione della conformità. Non dovrebbe essere trattato automaticamente come un metodo dettagliato per il dimensionamento o l'installazione delle valvole di sicurezza.

Per le apparecchiature a pressione stazionarie fornite al mercato europeo, i requisiti relativi alla PED possono influire sulla classificazione delle apparecchiature, sugli accessori di sicurezza, sulla documentazione tecnica, sulla valutazione della conformità e sulla marcatura. Il percorso deve essere confermato per la specifica valvola, apparecchiatura o assieme.

Codici di Costruzione Definiscono la Base dell'Apparecchiatura Protetta

I codici di costruzione sono collegati alla caldaia, al recipiente a pressione o al sistema di tubazioni che richiede protezione. Stabiliscono il contesto in cui vengono esaminati la pressione di taratura, l'aumento di pressione accettabile, la capacità richiesta, la certificazione e l'installazione.

Norme di Prodotto Definiscono i Requisiti di Progettazione e Prestazione della Valvola

Una norma di prodotto può coprire la valvola di sicurezza stessa, inclusi progettazione, materiali, caratteristiche operative, collaudo o marcatura. La conformità al prodotto non dimostra che la valvola selezionata sia sufficientemente dimensionata per il caso di sfioro governante, stabile con la tubazione installata o compatibile con il fluido di processo.

Norme Applicative Guidano il Dimensionamento, l'Installazione e la Revisione del Sistema di Sfioro

Le norme applicative collegano il dispositivo di sfioro al sistema di processo. Possono affrontare le cause credibili di sovrapressione, il calcolo del carico di sfioro, il dimensionamento, la perdita di pressione in ingresso, la tubazione di uscita, la contropressione accumulata, i sistemi di scarico e l'interazione con il flare.

Specifiche di Progetto Aggiungono Requisiti Specifici per il Servizio

Le specifiche del proprietario e dell'EPC spesso controllano materiali, tolleranza alla corrosione, costruzione della sede, punti di ispezione, formato dei documenti e qualifica del fornitore. Un fornitore deve esaminare l'intero set di documenti piuttosto che quotare sulla base di un singolo titolo di norma.

Cosa controllano effettivamente ASME, API, ISO 4126, EN/PED e GB/T

Nessuna singola famiglia di standard controlla ogni parte di un progetto di valvola di sicurezza. Le loro responsabilità possono interagire, ma non sono automaticamente intercambiabili.

Requisiti ASME per caldaie, recipienti a pressione e protezione da sovrapressione

I riferimenti ASME devono essere selezionati in base all'apparecchiatura protetta. Le regole per la protezione delle caldaie, la protezione dei recipienti a pressione e i dispositivi generali di protezione da sovrapressione sono correlate ma non identiche. Una specifica di acquisto dovrebbe indicare il codice dell'apparecchiatura protetta e identificare la marcatura richiesta, la certificazione della capacità e la documentazione invece di indicare solo “valvola ASME”.”

ASME BPVC Sezione XIII fornisce regole di protezione da sovrapressione per apparecchiature pressurizzate e copre questioni quali progettazione, materiali, ispezione, assemblaggio, collaudo e marcatura dei dispositivi di protezione da sovrapressione. L'edizione del progetto applicabile deve essere verificata prima della pubblicazione o dell'acquisto.

Per una revisione specifica ASME, utilizzare la Guida agli standard ASME per valvole di sicurezza.

Requisiti API per dimensionamento, sistemi di scarico, configurazione e tenuta sede

Gli standard API sono frequentemente utilizzati insieme nei progetti di raffineria, petrolchimici, di trattamento del gas e GNL. I loro titoli devono essere convertiti in deliverable definiti per le richieste di offerta (RFQ). Un fornitore non può confermare una base di dimensionamento API 520 senza i dati di processo e il caso di scarico governativo, e una valvola in stile API 526 non dimostra che la sua capacità certificata soddisfi il carico richiesto.

ISO 4126 come famiglia internazionale di standard di prodotto

ISO 4126 fornisce requisiti relativi al prodotto per i dispositivi di protezione contro sovrapressioni. ISO 4126-1 riguarda le valvole di sicurezza, mentre ISO 4126-4 riguarda le valvole di sicurezza pilotate. ISO 4126-1 è esplicitamente uno standard di prodotto piuttosto che uno standard di applicazione completo. Il dimensionamento di processo, la valutazione della contropressione, l'installazione e i requisiti di conformità locali rimangono compiti ingegneristici separati.

Vedi la Guida agli standard ISO 4126 per valvole di sicurezza per l'ambito delle parti pertinenti.

Standard EN e Conformità PED per apparecchiature a pressione europee

Per i progetti europei, il percorso di conformità deve essere stabilito prima dell'acquisto. La PED si applica alla progettazione, fabbricazione e valutazione della conformità delle apparecchiature a pressione stazionarie rientranti nel suo ambito. Il progetto deve confermare separatamente la classificazione, gli standard applicabili, la documentazione tecnica, la marcatura e il coinvolgimento dell'organismo notificato, ove richiesto.

Utilizzare la Guida DIN, EN e PED per valvole di sicurezza per il percorso degli standard europei.

Requisiti GB/T per progetti cinesi e RFQ di esportazione

I riferimenti GB/T possono controllare i requisiti di prodotto e i metodi di prova per i progetti cinesi. Per lavori di esportazione, il fornitore e l'acquirente devono identificare se le prove GB/T sono accettate, se si applica anche un requisito di codice prodotto o apparecchiatura internazionale e quali differenze richiedono approvazione scritta.

Vedi la Guida agli standard delle valvole di sicurezza GB per riferimenti dettagliati cinesi.

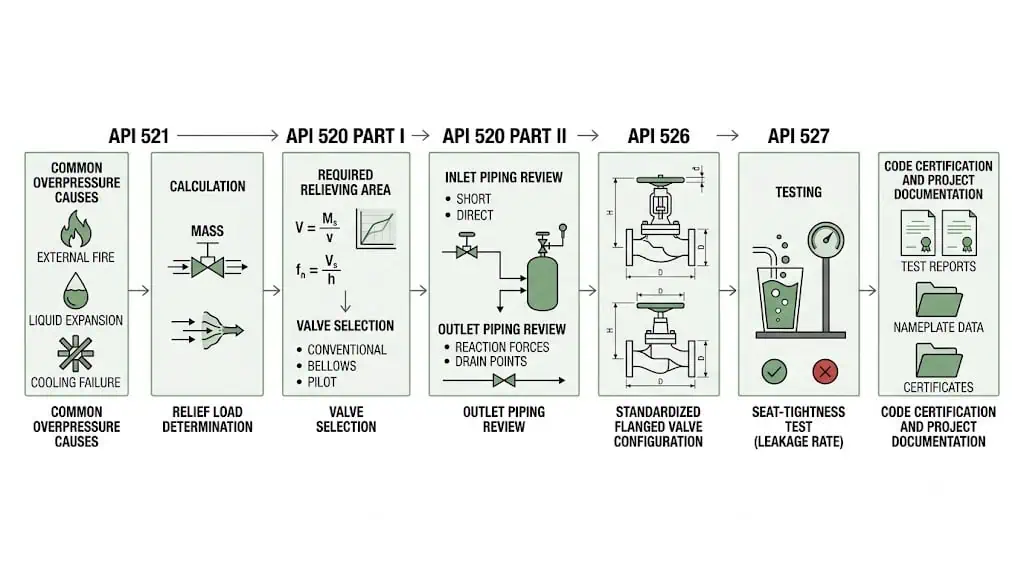

Come API 520, API 521, API 526 e API 527 influenzano una specifica PSV

Questi quattro riferimenti API sono spesso raggruppati in una scheda tecnica, ma ognuno risponde a una diversa domanda ingegneristica.

API 520 Definisce le basi per il dimensionamento, la selezione e l'installazione

API 520 Parte I è rilevante quando il progetto utilizza i suoi metodi per il dimensionamento e la selezione. L'ingegnere deve conoscere il caso di sfioro dominante, il carico di sfioro richiesto, la fase del fluido, la pressione di sfioro, la temperatura di sfioro e la contropressione prima di confrontare l'area richiesta con una valvola proposta.

API 520 Parte II affronta l'installazione. Una valvola dimensionata correttamente può ancora funzionare male quando la linea di aspirazione crea un'eccessiva perdita di pressione o quando la linea di scarico produce una contropressione instabile. La valvola e la tubazione collegata devono quindi essere considerate come un unico sistema operativo.

Il dimensionamento dettagliato è trattato nella Guida al dimensionamento delle valvole di sicurezza API 520 e la Guida alla capacità di scarico certificata.

API 521 Definisce Scenari di Sfioro e Requisiti del Sistema di Smaltimento

API 521 affronta questioni a livello di sistema, incluse le cause principali di sovrapressione, le portate di sfioro individuali e la progettazione del sistema di smaltimento. Il dimensionamento della valvola non può essere affidabile se lo scenario di sfioro sottostante è incompleto o se il sistema di flare e scarico viene ignorato.

Rivedere queste considerazioni nella Guida ai sistemi di protezione da sovrapressione API 521.

API 526 Standardizza le Configurazioni delle Valvole di Sicurezza a Flangiate

API 526 supporta la comunicazione coerente delle configurazioni delle valvole di sicurezza a flangiate in acciaio. Assiste nel confronto delle offerte e nel coordinamento dimensionale, ma l'orifizio selezionato deve comunque soddisfare la capacità certificata richiesta e la valvola deve rimanere adatta per pressione, temperatura, fluido, materiali e contropressione.

Vedi la Guida alle valvole di sicurezza a flangiate API 526.

API 527 Definisce i Requisiti del Test di Tenuta della Sede

API 527 affronta i metodi per determinare la tenuta della sede delle valvole di sicurezza a sede metallica e morbida, inclusi i design convenzionali, a soffietto e pilotati. La richiesta di offerta (RFQ) deve identificare l'edizione applicabile, il tipo di sede, il fluido di prova, la pressione di prova e qualsiasi requisito dell'acquirente che differisca dallo standard di base.

Vedi la Guida alla tenuta di sede API 527.

Cosa non dimostrano di per sé questi standard API

• API 520 non stabilisce il percorso di accettazione legale per ogni giurisdizione.
• API 521 non certifica un prodotto valvola.
• API 526 non dimostra la capacità di sfioro finale per il servizio indicato.
• API 527 non dimostra l'integrità del corpo, il dimensionamento corretto o l'installazione accettabile.
• Il superamento di un test di fabbrica non stabilisce un intervallo di ispezione in servizio appropriato.

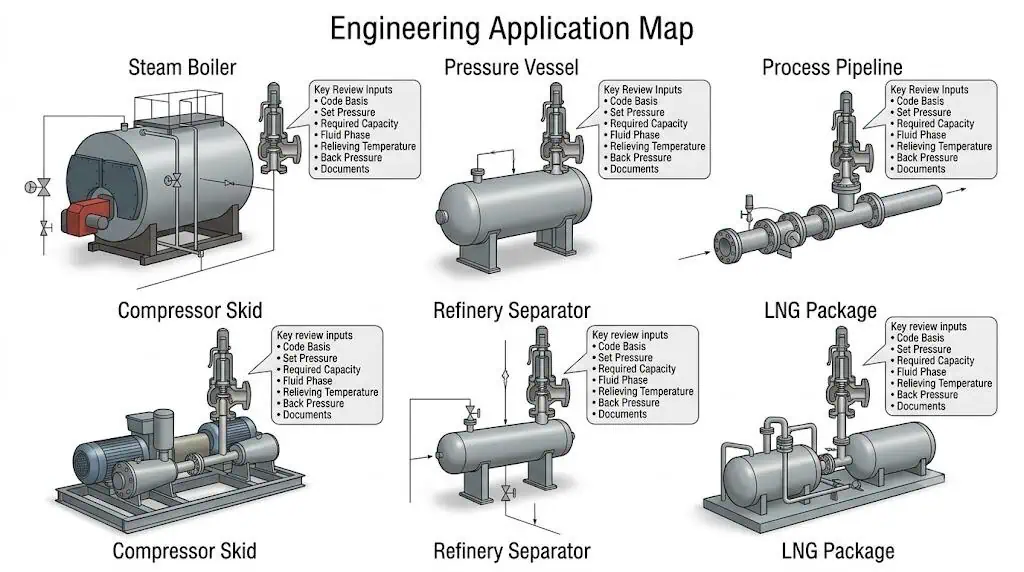

Quali standard si applicano a caldaie, recipienti a pressione, tubazioni e pacchetti di processo?

Valvole di sicurezza per caldaie e sistemi a vapore

Il servizio a vapore richiede la conferma della base del codice caldaia, delle condizioni del vapore, della capacità richiesta, della temperatura di sfioro, della caratteristica di apertura della valvola, della reazione di scarico, del drenaggio e della disposizione dell'uscita. Una valvola selezionata per servizio generale con gas non deve essere considerata adatta per la protezione di caldaie.

Il vapore ad alta temperatura modifica anche le decisioni sui materiali e sulla manutenzione. I materiali del corpo e del trim, l'esposizione della molla, gli spazi di guida e le superfici di tenuta devono rimanere idonei alla temperatura di sfioro effettiva. La condensa trattenuta nel sistema di scarico può aumentare la corrosione, imporre carichi aggiuntivi e interferire con il funzionamento.

Protezione di recipienti a pressione e serbatoi di accumulo

La pressione massima di esercizio del recipiente (MAWP), la pressione di taratura, il caso di sfioro governante e la capacità richiesta devono essere coordinati. L'esposizione al fuoco, l'uscita bloccata, la rottura del tubo, il guasto delle utenze e la reazione incontrollata possono produrre diversi carichi e condizioni di sfioro. Il caso governante dovrebbe derivare da un'analisi approvata del processo o dello sfioro di pressione.

Tubazioni di processo e apparecchiature preconfezionate

I fornitori di pacchetti a volte identificano una valvola di sicurezza solo per dimensione di connessione e pressione di taratura. Questo è incompleto quando il pacchetto si interfaccia con un collettore di flare del cliente, una rete di utenze o un recipiente a pressione. Il sistema collegato deve essere considerato oltre il confine fisico dello skid.

Applicazioni in raffinerie, chimiche e compressori

Queste applicazioni richiedono comunemente la revisione del codice delle apparecchiature, l'analisi del sistema di sfioro API, la configurazione della valvola, la specifica dei materiali e i requisiti di test definiti. La pressione variabile del collettore e i casi di sfioro simultanei possono influenzare se una valvola a molla convenzionale, bilanciata a soffietto o pilotata sia adatta.

Protezione da pressione per GNL, GPL e applicazioni criogeniche

Le proprietà dei materiali a bassa temperatura, il comportamento di fase, il gas di boil-off, l'instradamento dello sfiato, la formazione di ghiaccio e la compatibilità delle guarnizioni possono influire sulla progettazione. I limiti di temperatura generali del catalogo non dovrebbero sostituire una revisione del grado esatto del materiale, della temperatura minima di progetto e della condizione di sfioro.

Valvole di ricambio per installazioni esistenti

Una valvola di ricambio deve essere verificata rispetto alla base operativa originale e attuale. La produttività dell'impianto, la composizione del processo, la pressione operativa normale, la contropressione del flare e gli scenari di sfioro potrebbero essere cambiati da quando la valvola originale è stata installata.

Quali dati di processo e di valvola devono essere confermati prima che la conformità possa essere dichiarata?

Un fornitore non può confermare la conformità dell'applicazione basandosi solo sulla targhetta della valvola, sulla pressione di taratura e sulla dimensione della connessione. I seguenti parametri determinano se la valvola proposta può svolgere la funzione di protezione richiesta.

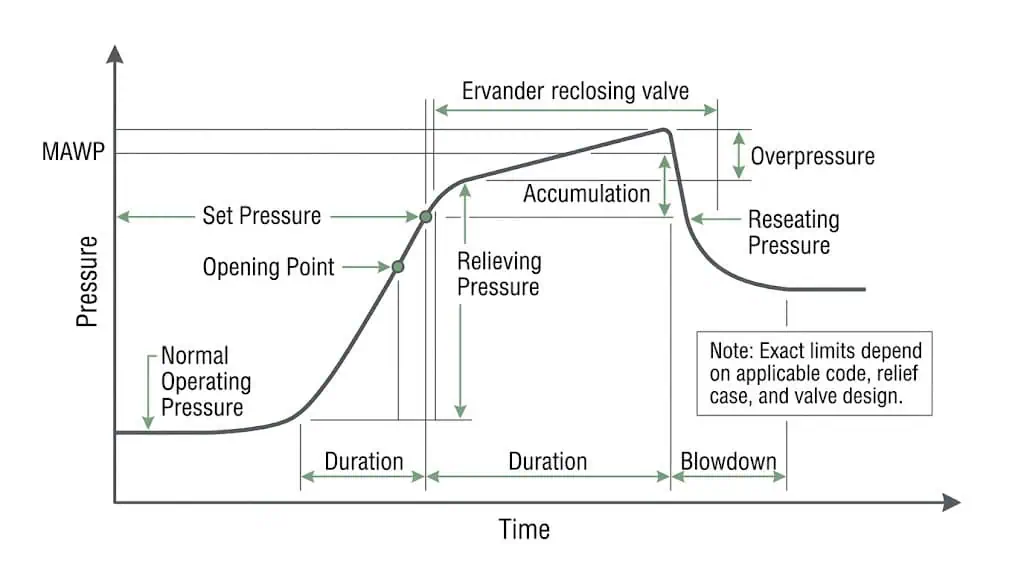

MAWP, Pressione di progetto, Pressione di taratura e Aumento di pressione consentito

Questi termini di pressione sono correlati ma non intercambiabili. La pressione di taratura è la pressione di ingresso specificata alla quale la valvola è regolata per iniziare la sua azione di apertura definita nelle condizioni di prova o di servizio applicabili. Influenza l'inizio dello sfioro, ma non indica quanta fluidità la valvola può scaricare.

Sovrapressione è l'aumento di pressione al di sopra della pressione di taratura durante un evento di sfioro. Accumulo descrive l'aumento di pressione al di sopra della MAWP dell'apparecchiatura durante la protezione da sovrapressione. Scarico (Blowdown) è la differenza tra la pressione di taratura e la pressione di richiusura, solitamente espressa come differenza di pressione o percentuale secondo lo standard applicabile o la convenzione del produttore.

Capacità di sfioro richiesta e scenario di sfioro credibile

La capacità di sfioro richiesta è determinata dall'evento di sovrapressione dominante. Risponde a quanta massa o volume deve essere scaricato per evitare che l'apparecchiatura protetta superi il suo limite di pressione consentito.

La capacità richiesta deve essere confrontata con la capacità certificata o altrimenti approvata della valvola proposta alle condizioni di sfioro dichiarate. Una valvola può avere la corretta pressione di impostazione ed essere comunque sottodimensionata. Allo stesso modo, un ingresso NPS 2 o DN50 non definisce l'area dell'orifizio effettivo o le prestazioni di flusso certificate.

Scenari tipici di sfioro possono includere: uscita bloccata, incendio esterno, guasto valvola di controllo, guasto utenze, scarico compressore, rottura tubo, espansione termica o reazione incontrollata. Il fornitore della valvola può esaminare la base dichiarata, ma non deve inventare il caso di sfioro del processo senza un input ingegneristico responsabile.

Servizio con vapore, gas, vapori, liquidi e bifase

La fase del fluido influisce sul dimensionamento, sul comportamento di apertura, sull'interpretazione dei test e sulla progettazione dello scarico. I servizi con vapore, gas e vapori richiedono comunemente metodi di flusso comprimibile. Lo sfioro di liquidi può comportare una caratteristica di apertura più proporzionale. I servizi con flashing o bifase devono essere identificati esplicitamente perché un calcolo monofase può produrre un'area richiesta errata.

Contropressione interna e sovrapposta

La contropressione sovrapposta esiste all'uscita della valvola prima dell'apertura. La contropressione interna si sviluppa a causa del flusso attraverso il tubo di scarico, il silenziatore, il camino di sfiato o l'header comune dopo l'apertura della valvola. Entrambe possono influenzare la pressione di apertura, la capacità disponibile, la stabilità dell'alzata e il comportamento di richiusura.

Una valvola convenzionale a molla può subire una forza sbilanciata dalla pressione di uscita. Un design bilanciato a soffietto riduce l'effetto della contropressione sull'area del disco, ma introduce considerazioni sull'integrità del soffietto, sullo sfiato del cappello e sui materiali. Una valvola pilotata può tollerare determinate condizioni di contropressione, ma è necessario esaminare la disposizione dello scarico del pilota, il design della linea di rilevamento e la pulizia del servizio.

Consulta la guida tecnica su contropressione e soffietto.

Design Convenzionali, Bilanciati a Soffietto e Pilotati

Una valvola convenzionale a molla è meccanicamente diretta e spesso più facile da comprendere e mantenere, ma le sue prestazioni possono essere sensibili alla contropressione e alle dinamiche di installazione. Una valvola bilanciata a soffietto può ridurre gli effetti della contropressione e isolare l'area della molla da alcune esposizioni al processo, ma il soffietto è un componente sensibile alla pressione che richiede ispezione e, se applicabile, una disposizione di sfiato del cappello non ostruita.

Una valvola di sicurezza pilotata può supportare un funzionamento preciso vicino alla pressione di taratura e offrire vantaggi in servizi selezionati ad alta pressione o con contropressione variabile. Non è automaticamente l'opzione preferita. Mezzi sporchi, polimerizzanti, viscosi o contenenti solidi possono bloccare il circuito pilota o la linea di rilevamento, causando un funzionamento ritardato, instabile o difettoso, a meno che non vengano forniti filtri, spurghi o altre disposizioni ingegnerizzate.

Per la selezione della famiglia di valvole, consulta valvole di sicurezza pilotate, valvole di sicurezza bilanciate a soffietto e la Guida alla selezione delle valvole di sicurezza.

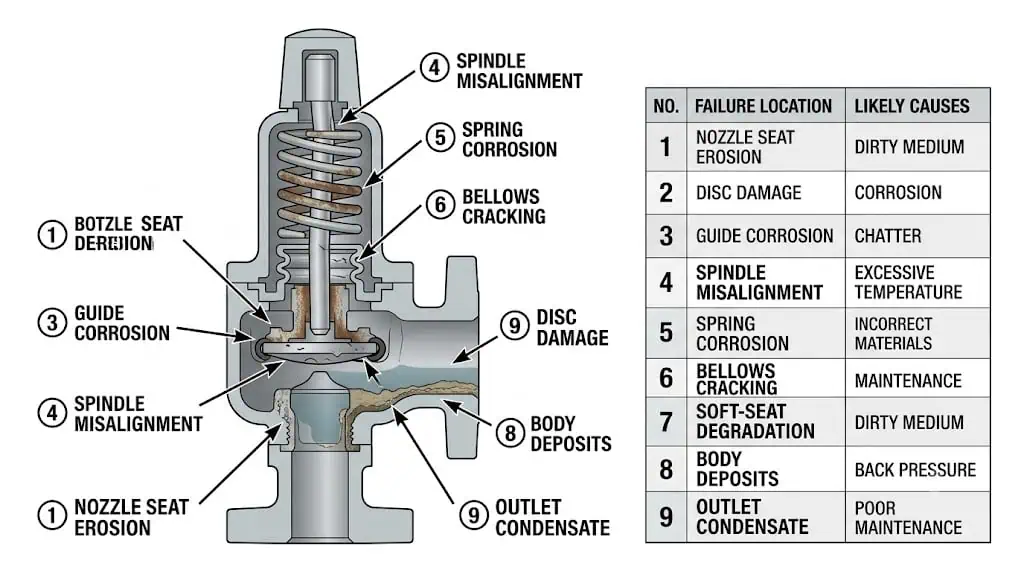

Materiali, Limiti di Temperatura, Connessioni e Tipo di Sede

La revisione dei materiali deve riguardare più del corpo. L'ugello e il disco controllano l'integrità della sede e sono direttamente esposti alla corrosione o all'erosione del processo. La guida e il perno influenzano l'allineamento e possono bloccarsi se prodotti di corrosione, depositi o distorsioni termiche riducono il gioco. La molla può perdere prestazioni se esposta al di fuori del suo intervallo di temperatura previsto. Soffietti, O-ring, diaframmi e sedi morbide possono essere limitati da temperatura, rigonfiamento, decompressione, attacco chimico o permeazione.

Le sedi metalliche generalmente tollerano temperature più elevate e una maggiore esposizione chimica, ma possono consentire una maggiore perdita operativa rispetto a un design appropriato con sede morbida. Le sedi morbide possono migliorare la tenuta in servizi idonei, ma richiedono un'attenta revisione della temperatura, della pressione, della decompressione, dell'esposizione al fuoco e della compatibilità chimica.

Per servizi acidi (sour service), NACE MR0175 / ISO 15156 può essere rilevante per la selezione dei materiali, i controlli di durezza e la documentazione. Dovrebbe essere applicato solo dove l'ambiente di processo e le specifiche del progetto lo rendono applicabile.

La classe della flangia deve essere verificata in base al materiale e alla temperatura effettivi. Una classe nominale non dimostra che la connessione sia accettabile alla temperatura di sfioro. Consultare la guida alla pressione-temperatura.

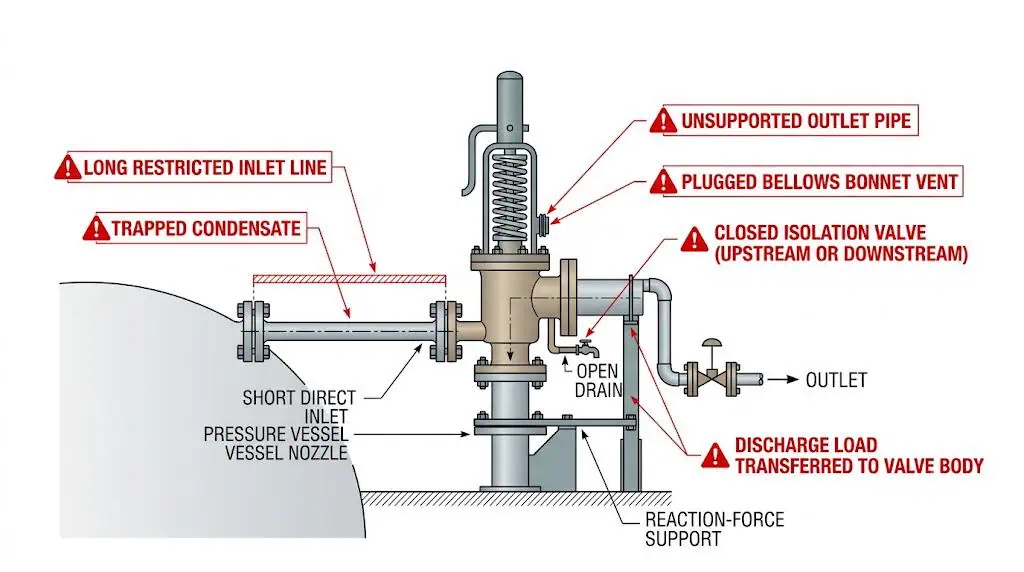

Tubazioni di ingresso e uscita, orientamento e carichi meccanici

La valvola deve essere installata nell'orientamento richiesto dal suo design e dalle istruzioni del produttore. Il percorso di ingresso deve essere diretto, adeguatamente dimensionato e privo di restrizioni evitabili. Un'eccessiva perdita di pressione in ingresso può causare un'apertura e una chiusura rapide, comunemente descritte come 'chatter', che danneggia le superfici di tenuta, le guide, le molle e le tubazioni collegate.

Il sistema di scarico deve essere controllato per contropressione, drenaggio, espansione termica, forza di reazione e supporto. La valvola di sicurezza non deve essere utilizzata come punto di supporto per le tubazioni. Liquidi o condensa intrappolati nell'uscita possono aumentare la corrosione, la contropressione e il carico meccanico. Le prese d'aria del cappello chiuso, le prese d'aria del cappello a soffietto e le linee di scarico del pilota devono terminare come richiesto e non devono essere ostruite o isolate inavvertitamente.

Consultare la guida all'installazione delle valvole di sicurezza.

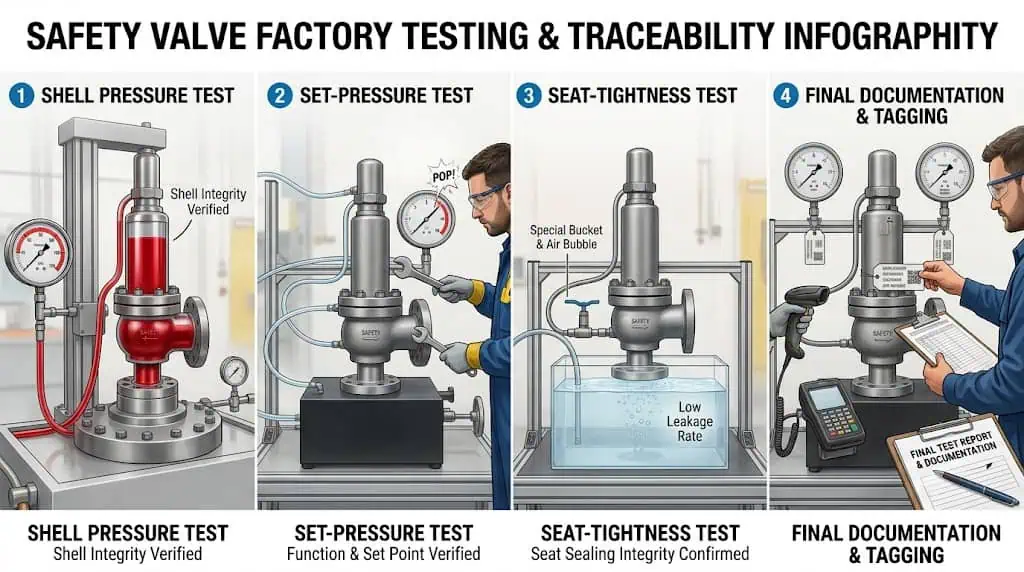

Quali test, certificazioni e documentazione dovrebbe richiedere la richiesta di offerta (RFQ)?

“Testato” non è un requisito di accettazione completo. Ogni test dimostra una proprietà diversa e la richiesta di offerta dovrebbe indicare il metodo applicabile, la base di accettazione, il requisito di testimonianza e il formato del documento.

Pressione di taratura e test di prestazione funzionale

Il test della pressione di taratura verifica la condizione di apertura regolata secondo la configurazione di test specificata. Il progetto dovrebbe identificare il fluido di prova e la base di accettazione. Il rapporto dovrebbe essere tracciabile al numero di serie della valvola o ad altra identificazione controllata.

Una corretta pressione di taratura a banco non garantisce un funzionamento stabile sul campo. La perdita di pressione in ingresso, la contropressione in uscita, lo stress di installazione, la contaminazione e le condizioni operative modificate possono alterare il comportamento della valvola installata.

Tenuta della sede e accettazione delle perdite

La tenuta del sedile dipende dal design della valvola, dal materiale del sedile, dal fluido di prova, dalla pressione di prova e dal criterio di accettazione. Una valvola può superare il test di pressione di taratura e comunque non superare il test di tenuta del sedile richiesto. In servizio, la perdita può causare perdite di prodotto, emissioni, formazione di ghiaccio, corrosione, erosione del sedile e manutenzione ripetuta.

Test di pressione del corpo e del circuito di pressione

Il test del corpo o del circuito di pressione affronta l'integrità strutturale. Non dimostra la pressione di taratura, lo sfogo, la capacità certificata o la tenuta accettabile del sedile. La pressione applicabile, il fluido, la durata e i criteri di accettazione devono essere confermati rispetto allo standard specificato e ai requisiti del progetto.

Certificazione della capacità e prove di tipo

L'evidenza della capacità deve corrispondere al design della valvola, all'orifizio, alla base del fluido e al percorso di certificazione applicabile. Una capacità di catalogo calcolata non deve essere descritta come capacità certificata a meno che non sia supportata dal sistema di test e certificazione richiesto.

Il confronto di acquisto deve utilizzare la capacità di sfogo richiesta e la capacità nominale o certificata applicabile della valvola proposta nelle condizioni pertinenti. La dimensione della connessione, la dimensione faccia a faccia e la designazione dell'orifizio API non sono sostituti per questo confronto.

Tracciabilità dei materiali, dati della targhetta e registri di calibrazione

I certificati dei materiali devono essere tracciabili ai componenti di tenuta della pressione e ai componenti di finitura critici richiesti dalla specifica di acquisto. La targhetta deve corrispondere alla scheda tecnica approvata e ai documenti di prova. I registri di calibrazione devono confermare che gli strumenti di prova erano adatti alla loro gamma e rientravano in un periodo di calibrazione valido.

Documentazione ASME, PED, di terze parti e specifica del progetto

L'acquirente deve identificare se è richiesto un marchio di conformità, una dichiarazione, un documento di organismo notificato, un rilascio di ispezione di terze parti o un certificato specifico del proprietario. Un certificato aziendale generale non è prova che una valvola specifica, una località di produzione e un ordine rientrino nel suo ambito.

Edizione standard e controllo delle revisioni dei documenti

Deve essere indicata l'edizione richiesta dal progetto. L'ultima edizione pubblicata non è automaticamente l'edizione contrattuale per un'installazione esistente o una valvola di ricambio. La documentazione di produzione, ispezione e finale deve utilizzare la stessa base di revisione approvata.

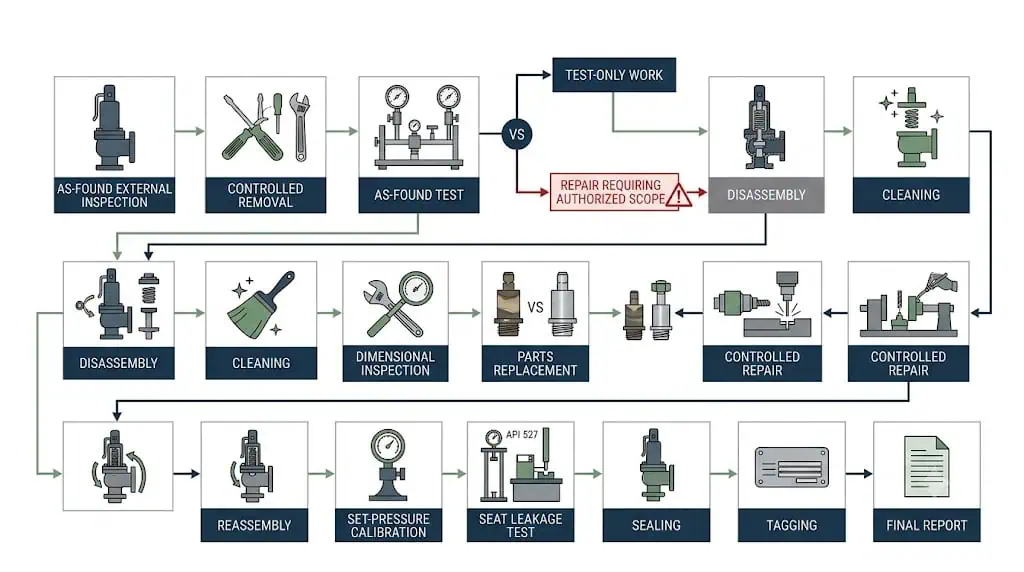

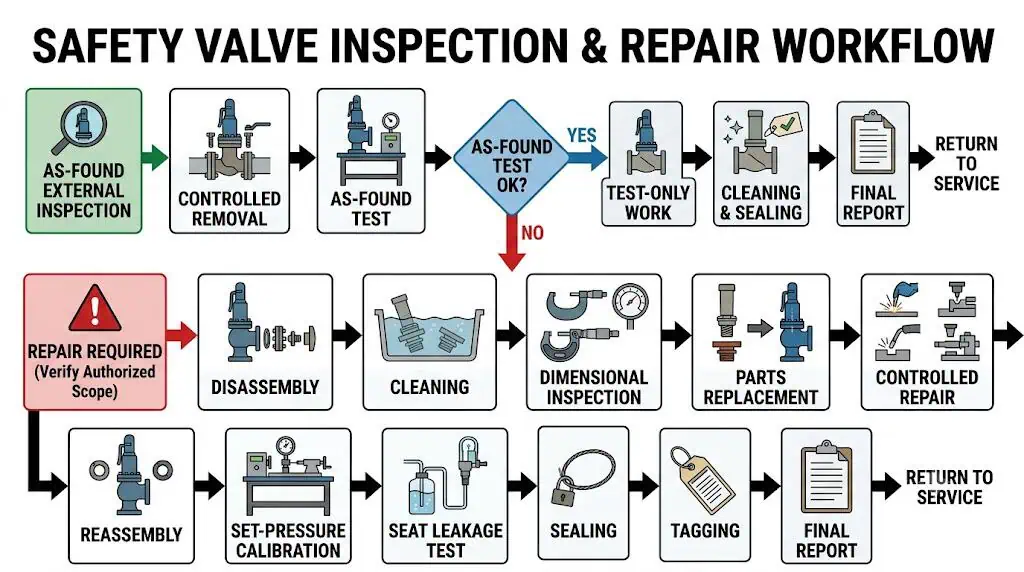

Controllo in servizio, ricalibrazione e riparazione

Gli intervalli di ispezione e manutenzione dovrebbero basarsi sui requisiti giurisdizionali, sulla storia operativa, sulla severità del servizio, sulla storia delle perdite, sulla corrosione, sull'incrostazione, sulla frequenza di cicli e sul rischio dell'impianto. Non esiste un unico intervallo universale adatto a ogni valvola di sicurezza.

La norma API RP 576 è pertinente alle pratiche di ispezione, collaudo e manutenzione per i dispositivi di scarico della pressione negli impianti di processo applicabili. Laddove si applichino i requisiti del National Board o NBIC, lo smontaggio e la riparazione potrebbero dover essere eseguiti da un'organizzazione in possesso dell'autorizzazione VR applicabile. Le attività di solo collaudo e di riparazione non dovrebbero essere trattate come lo stesso ambito.

Dopo la riparazione o la regolazione, la valvola potrebbe richiedere la ricalibrazione, la sigillatura controllata, l'aggiornamento delle targhette e la documentazione tracciabile. Una valvola restituita al servizio senza confermare la sua impostazione, le condizioni della sede, la tracciabilità dei componenti e l'autorizzazione di riparazione applicabile può creare rischi sia per la sicurezza che per la conformità.

Consulta la Guida all'ispezione delle valvole di sicurezza API 576 per il contesto dell'ispezione in servizio.

Dove gli standard delle valvole di sicurezza sono comunemente applicati in modo errato

Come creare una RFQ per valvole di sicurezza basata su standard e una matrice di conformità

Definire il codice di riferimento e la gerarchia degli standard

Elencare prima il codice dell'apparecchiatura di riferimento. Identificare quindi gli standard di supporto per l'analisi del sistema di sfioro, il dimensionamento, l'installazione, la configurazione della valvola, il collegamento flangiato, la tenuta della sede, l'ispezione in servizio e la riparazione. Contrassegnare ogni riferimento come obbligatorio, condizionale o informativo.

Registrare dati di processo, capacità, contropressione e installazione

La RFQ dovrebbe includere dati sufficienti affinché il fornitore possa valutare la valvola proposta piuttosto che copiare un modello precedente. Quando l'EPC o il proprietario controlla il calcolo dello sfioro, includere la capacità richiesta approvata e la revisione del calcolo.

Definire Test, Certificati e Punti di Verifica Richiesti

Identificare quali test richiedono revisione documentale, verifica, hold point o presenza di terze parti. Questo deve essere concordato prima della produzione poiché un requisito di verifica aggiunto dopo un test completato potrebbe richiederne la ripetizione.

Separare i Requisiti Obbligatori dai Requisiti Preferenziali

La separazione dei requisiti migliora il confronto tecnico. Un fornitore non dovrebbe essere scartato per aver discostato da una preferenza, mentre un codice o requisito di sicurezza obbligatorio non dovrebbe essere diluito durante la negoziazione commerciale.

Registrare le Deviazioni del Fornitore Prima dell'Approvazione Tecnica

Una deviazione dovrebbe indicare il requisito specificato, l'alternativa proposta, la base tecnica e l'effetto su sicurezza, prestazioni, costi, consegna e documentazione. Il silenzio non dovrebbe essere considerato come conformità.

Completare la Revisione Tecnica Prima del Confronto Commerciale

Il confronto dei prezzi dovrebbe iniziare solo dopo che l'ambito tecnicamente accettabile è stato allineato. Una quotazione inferiore potrebbe escludere la certificazione di capacità, materiali speciali, ispezione di terze parti, requisiti di sedi morbide o documentazione finale, creando in seguito un costo totale di progetto più elevato.

Casi di ingegneria: come gli standard delle valvole di sicurezza influenzano le prestazioni reali del sistema

I seguenti sono scenari ingegneristici compositi basati su schemi di guasto ricorrenti nel settore. Non identificano un cliente specifico né rivendicano un progetto ZOBAI specifico completato.

Come valutare un produttore per progetti di valvole di sicurezza basati su standard

Verificare la capacità di revisione ingegneristica prima della selezione del modello

Il produttore dovrebbe identificare i dati di processo mancanti, spiegare il tipo di valvola proposto e mostrare come la capacità richiesta, la contropressione, i materiali e l'installazione influenzano la selezione. Il semplice abbinamento di un modello da catalogo non è sufficiente.

Revisionare le attrezzature di prova, la calibrazione e la tracciabilità

Chiedere come vengono eseguiti, controllati e registrati i test di pressione di taratura, tenuta della sede e del corpo. Verificare che le attrezzature di prova siano adatte all'intervallo richiesto e che ogni rapporto sia tracciabile alla valvola fornita.

Confermare l'ambito dei certificati e l'approvazione di terze parti

Non valutare un certificato solo dal suo logo. Confermare l'organizzazione emittente, il titolare del certificato, la sede di produzione, l'ambito del prodotto, la validità e se si applica alla valvola proposta.

Verificare se le deviazioni sono divulgate prima della produzione

Un'offerta tecnicamente responsabile identifica esclusioni e deviazioni. Deviazioni nascoste diventano spesso problemi di documentazione, ispezione o messa in servizio dopo l'emissione dell'ordine.

Richiedi un elenco di documentazione specifica per il progetto con il preventivo

Il preventivo dovrebbe indicare quali disegni, calcoli, certificati, rapporti di prova e registrazioni finali sono inclusi. Ciò consente ai team di ingegneria e approvvigionamento di confrontare l'ambito completo anziché il solo prezzo unitario.

Domande frequenti sugli standard delle valvole di sicurezza

Nota su standard e riferimenti tecnici

Gli standard ufficiali sono protetti da copyright e possono essere rivisti, modificati o adottati in modo diverso da singole giurisdizioni e progetti. Questo articolo ne riassume i ruoli ingegneristici e non riproduce i requisiti ufficiali. Prima della pubblicazione e prima di utilizzare questa guida per un progetto attivo, verificare:

• L'edizione ufficiale corrente e gli emendamenti.
• L'edizione incorporata nel contratto di progetto.
• L'edizione adottata dall'autorità locale.
• L'ambito esatto dello standard di riferimento.
• I documenti di certificazione e conformità richiesti per la valvola specifica.
• Se la riparazione, il collaudo e la sigillatura richiedono un'organizzazione autorizzata.

Istruzione editoriale: Tutte le edizioni standard e i limiti numerici di accettazione devono essere verificati prima della pubblicazione. Non pubblicare limiti di perdita, tolleranze di pressione, limiti di materiale o criteri di tubazione ammissibili se non verificati rispetto al documento ufficiale concesso in licenza e revisionati dall'ingegnere responsabile.

Link di riferimento ufficiali suggeriti

• ASME BPVC Sezione XIII — Regole per la Protezione da Sovrapressione
• API 520 Parte I — Dimensionamento e selezione
• API 520 Parte II — Installazione
• API 521 — Sistemi di sfioro e depressurizzazione
• Comitato standard API per sistemi di sfioro
• ISO 4126-1 — Valvole di sicurezza
• ISO 4126-4 — Valvole di sicurezza pilotate
• Commissione Europea — Direttiva Attrezzature a Pressione
• National Board — Certificazione dispositivi di sfioro
• National Board — Certificato di autorizzazione VR
