Guida alle valvole di sicurezza per fluidi corrosivi Cos'è una valvola di sicurezza resistente alla corrosione? Materiali, limiti e controlli di selezione Una valvola di sicurezza resistente alla corrosione è un dispositivo di scarico della pressione il cui involucro, le parti interne bagnate e le parti funzionali esposte sono selezionate per un determinato fluido o ambiente corrosivo. Non si tratta semplicemente di una valvola in acciaio inossidabile. La composizione del fluido, la concentrazione, la fase, i contaminanti, la temperatura normale e di scarico, la pressione, il rischio di condensa, l'atmosfera esterna e il sistema di scarico determinano quali materiali e dettagli costruttivi richiedono una revisione. La resistenza alla corrosione deve coprire le parti che controllano l'apertura, il flusso, la guida e la richiusura, non solo il corpo. La valvola deve comunque avere la corretta pressione di taratura, la capacità di scarico documentata, la classe di pressione-temperatura, la risposta alla contropressione e l'installazione. Un'etichetta del materiale, una dimensione della flangia o un rivestimento non possono dimostrare l'idoneità all'applicazione; la selezione finale richiede dati specifici del modello del produttore, lo standard di progetto adottato e una scheda tecnica di servizio completa.
Cos'è una valvola di sicurezza resistente alla corrosione? Materiali, limiti e controlli di selezione
Una valvola di sicurezza resistente alla corrosione è un dispositivo di scarico della pressione il cui involucro, le parti interne bagnate e le parti funzionali esposte sono selezionate per un determinato fluido o ambiente corrosivo. Non si tratta semplicemente di una valvola in acciaio inossidabile. La composizione del fluido, la concentrazione, la fase, i contaminanti, la temperatura normale e di scarico, la pressione, il rischio di condensa, l'atmosfera esterna e il sistema di scarico determinano quali materiali e dettagli costruttivi richiedono una revisione. La resistenza alla corrosione deve coprire le parti che controllano l'apertura, il flusso, la guida e la richiusura, non solo il corpo. La valvola deve comunque avere la corretta pressione di taratura, la capacità di scarico documentata, la classe di pressione-temperatura, la risposta alla contropressione e l'installazione. Un'etichetta del materiale, una dimensione della flangia o un rivestimento non possono dimostrare l'idoneità all'applicazione; la selezione finale richiede dati specifici del modello del produttore, lo standard di progetto adottato e una scheda tecnica di servizio completa.
Confine pagina: Questa pagina di definizione spiega cosa significa “valvola di sicurezza resistente alla corrosione” e quali controlli ingegneristici rendono credibile tale descrizione. Non fornisce una tabella universale di compatibilità chimica, non esegue il dimensionamento dello scarico, non promette un grado di materiale, né sostituisce una scheda tecnica specifica del modello e l'approvazione del progetto.
Immagine concettuale industriale; la compatibilità finale dei materiali e i dettagli del prodotto devono essere confermati rispetto alla scheda tecnica della valvola selezionata e alle specifiche del progetto.
Risposta rapida
Una valvola di sicurezza resistente alla corrosione è selezionata per un fluido o ambiente corrosivo specifico, con la compatibilità dei materiali verificata attraverso l'involucro, la garnitura, le parti di guida, la camera della molla, il soffietto, le guarnizioni e il percorso di scarico. Il solo acciaio inossidabile non è prova di compatibilità. La valvola deve inoltre soddisfare la pressione di taratura richiesta, la capacità di scarico, la temperatura, la contropressione, l'installazione e la base documentale.
- Definire il fluido esatto, la concentrazione, la fase, i contaminanti e la temperatura di scarico.
- Esaminare ogni componente funzionale bagnato o esposto, non solo il corpo.
- Separare l'idoneità del materiale dalla capacità di scarico richiesta e certificata/omologata.
- Verificare la contropressione in uscita, il drenaggio, l'esposizione della camera della molla e i carichi delle tubazioni.
- Utilizzare la scheda tecnica del modello selezionato e l'edizione di progetto adottata per l'approvazione finale.
Cos'è una valvola di sicurezza resistente alla corrosione?
Definizione ingegneristica
Una valvola di sicurezza resistente alla corrosione è una valvola di sicurezza i cui materiali e costruzione sono selezionati in modo che la corrosione, la criccabilità ambientale, i depositi o l'attacco chimico non impediscano al dispositivo di aprirsi, sollevarsi, scaricare, guidare, richiudersi e rimanere a tenuta di pressione per il servizio specificato. A seconda dell'esposizione, il design può utilizzare parti in pressione in acciaio inossidabile o leghe di nichel, garniture resistenti alla corrosione, sedi metalliche o morbide compatibili, costruzione protetta della camera della molla, un soffietto, guarnizioni adeguate e protezione esterna dalla corrosione.
Rimane un dispositivo di protezione da sovrapressione. La valvola selezionata deve aprirsi secondo la sua caratteristica di apertura specificata, gestire il carico di sfioro richiesto sulla base del fluido dichiarato e richiudersi entro i requisiti di progettazione e di progetto applicabili. I nomi delle famiglie di prodotti non sostituiscono la scheda tecnica del modello selezionato. Per la sequenza decisionale più ampia, utilizzare la Guida alla selezione delle valvole di sicurezza.
Confine terminologico: valvola di sicurezza, valvola di sfioro, PSV, PRV e SRV
La terminologia varia in base alla famiglia di codici e all'industria. “Pressure relief valve” (valvola di sfioro) può essere utilizzata come categoria di dispositivo ampia, mentre “safety valve” (valvola di sicurezza), “relief valve” (valvola di sfioro) e “safety relief valve” (valvola di sicurezza/sfioro) possono descrivere diverse caratteristiche di apertura o applicazioni di fluidi. PSV e SRV sono abbreviazioni comuni di progetto. PRV è ambiguo perché può anche significare "pressure-reducing valve" (valvola riduttrice di pressione). Il nome da solo non può stabilire la base del fluido, l'azione di pop o proporzionale, la capacità certificata, la marcatura secondo codice o l'idoneità; tali punti devono provenire dalla scheda tecnica della valvola e dallo standard applicabile.
Cosa protegge
Queste valvole possono proteggere reattori, recipienti a pressione, scambiatori di calore, separatori, sistemi a gas umido, apparecchiature di stoccaggio o trasferimento chimico, scrubber, condotte e sistemi preconfezionati. La selezione inizia con il confine di pressione protetto e lo scenario di sfioro governante, poiché questi determinano la capacità richiesta, la fase del fluido, la temperatura di sfioro e la condizione di scarico.
Cosa non significa automaticamente “resistente alla corrosione”
“Resistente alla corrosione” non significa adatto a ogni acido, alcali, liquido contenente cloruri, solvente, gas acido, vapore umido, atmosfera marina o processo a fase mista. Non significa che il materiale del corpo protegga l'ugello, il disco, la guida, lo stelo, la molla, il soffietto, la guarnizione, l'O-ring, i bulloni o il sistema di scarico. Inoltre, non dimostra la classe di pressione, la tenuta del sedile, la capacità di sfioro, la certificazione secondo codice o l'ambito di ispezione.
Limite di selezione: La compatibilità dei materiali è una qualifica indipendente. Capacità, pressione di taratura, margine operativo, classe di pressione-temperatura, contropressione, installazione e documentazione devono essere verificati separatamente. Una valvola può resistere al mezzo ed essere comunque sottodimensionata, instabile o inaccettabile per il progetto.
| Articolo | Significato pratico |
|---|---|
| Funzione principale | Protezione automatica da sovrapressione per un servizio definito corrosivo o a rischio di corrosione. |
| Stato normale | Chiusa e a tenuta di sedile secondo la base di accettazione specificata durante il normale funzionamento. |
| Base di apertura | La pressione di taratura e la caratteristica di apertura specificate nelle condizioni di prova e di servizio applicabili. |
| Base di revisione della corrosione | Composizione effettiva, concentrazione, fase, contaminanti, temperatura normale e di sfioro, pressione, condensa ed esposizione esterna. |
| Rischio di selezione principale | Trattare un nome di materiale generico come prova di compatibilità del componente, capacità, stabilità e documentazione. |
Perché il servizio corrosivo modifica la selezione della valvola di sicurezza
La corrosione può disabilitare il limite di pressione o il meccanismo operativo
La corrosione può assottigliare o fessurare il corpo e il cappello, pitarire ugello e disco, aumentare l'attrito della guida o del perno, indebolire la molla, perforare un soffietto, attaccare una guarnizione o un O-ring, oscurare la targhetta e danneggiare la tubazione di ingresso o uscita. Una valvola di sicurezza è un dispositivo dinamico: un attacco localizzato su una superficie di guida o di tenuta può essere più importante di una perdita di spessore uniforme altrove.
Composizione, fase umida, contaminanti e temperatura di sfioro controllano il comportamento del materiale
La compatibilità deve essere valutata nelle condizioni effettive in cui si trova il componente. Il gas secco può diventare umido durante il raffreddamento; il vapore può condensare nel cappello o nella linea di scarico; i cloruri possono concentrarsi nei depositi; i prodotti chimici di pulizia possono creare un'esposizione diversa rispetto al fluido di processo. La temperatura normale e di sfioro può modificare il tasso di corrosione, i limiti dei sedi morbide, il comportamento delle guarnizioni e la pressione nominale ammissibile. Confermare la valvola selezionata rispetto all'applicazione applicabile. limiti di pressione-temperatura.
I prodotti di corrosione possono causare perdite, bloccaggi, sollevamento instabile e scarsa richiusura
Il limite di pressione può rimanere apparentemente intatto mentre depositi, cristallizzazione, polimerizzazione o prodotti di corrosione interferiscono con il movimento del disco e il contatto della sede. Il sintomo risultante può essere perdita, apertura ritardata, sollevamento limitato, flutter, vibrazione o mancata richiusura. Il sintomo non identifica da solo la causa principale; prove materiali, cronologia operativa, dati delle tubazioni e risultati delle ispezioni devono essere esaminati congiuntamente.
Scenario ingegneristico composito: Una scheda tecnica per gas secco specifica una costruzione del corpo in acciaio inossidabile, ma la linea operativa si raffredda periodicamente al di sotto del punto di rugiada dell'acido gassoso. La condensa raggiunge la guida e la tasca di scarico, producendo depositi e attacchi localizzati. Il problema osservato è il bloccaggio dopo lo spegnimento. La correzione consiste nel definire la condizione di bagnatura, esaminare tutte le parti esposte e il drenaggio, e selezionare i materiali utilizzando la chimica effettiva della condensa. Il controllo di prevenzione è includere le condizioni di punto di rugiada e di avvio/arresto nella richiesta di offerta (RFQ). Questo è uno scenario di formazione, non un record del cliente.
Per H2Per la produzione di petrolio e gas contenente zolfo o per il trattamento del gas naturale, la norma ISO 15156 / NACE MR0175 può essere pertinente per la selezione di materiali metallici resistenti alle fessurazioni. Essa integra piuttosto che sostituire il codice di progettazione applicabile. Non dovrebbe essere aggiunta a ogni richiesta di offerta per servizi chimici o trattata come una norma generale di compatibilità per acidi, cloruri o raffinazione a valle.
Utilizzare ISO 15156 / NACE MR0175 solo per i servizi rientranti nel suo ambito di applicazione
| Fattore di servizio | Perché modifica la selezione | Cosa confermare |
|---|---|---|
| Fluidi acidi o alcalini | Può attaccare parti sotto pressione, trim, sedi e guarnizioni; il comportamento della corrosione cambia con la concentrazione e la temperatura. | Composizione, intervallo di concentrazione, contaminanti, fase, temperatura normale e di sfioro. |
| Cloruri o esposizione marina | Può promuovere corrosione localizzata o cricche ambientali in materiali e condizioni suscettibili. | Fonte di cloruri, esposizione umido/secco, temperatura, depositi, fessure, lavaggio e atmosfera esterna. |
| Gas umido o vapore corrosivo | La condensa può esporre parti che non sono bagnate durante il normale funzionamento a regime. | Punto di rugiada, condizioni di avvio/arresto, chimica della condensa, drenaggio e percorso di scarico. |
| Fluidi sporchi, cristallizzanti o polimerizzanti | I depositi possono bloccare il percorso del flusso, aumentare l'attrito o danneggiare la sede. | Solidi, viscosità, tendenza alla cristallizzazione/polimerizzazione, metodo di pulizia e storico di manutenzione. |
| Temperatura di scarico alta o bassa | Può modificare il meccanismo di corrosione, le proprietà meccaniche, il comportamento della molla e i limiti delle guarnizioni. | Temperatura normale, di disturbo e di scarico più base di valutazione temperatura-pressione. |
Regola di ingegneria: Nessuna lega è resistente a ogni ambiente corrosivo. Selezionare i materiali utilizzando l'esposizione reale, i dati di prova o di servizio disponibili, i requisiti meccanici, la manutenibilità e la compatibilità con i componenti adiacenti, non un'etichetta generica “resistente alla corrosione”.
Dove vengono utilizzate le valvole di sicurezza resistenti alla corrosione?

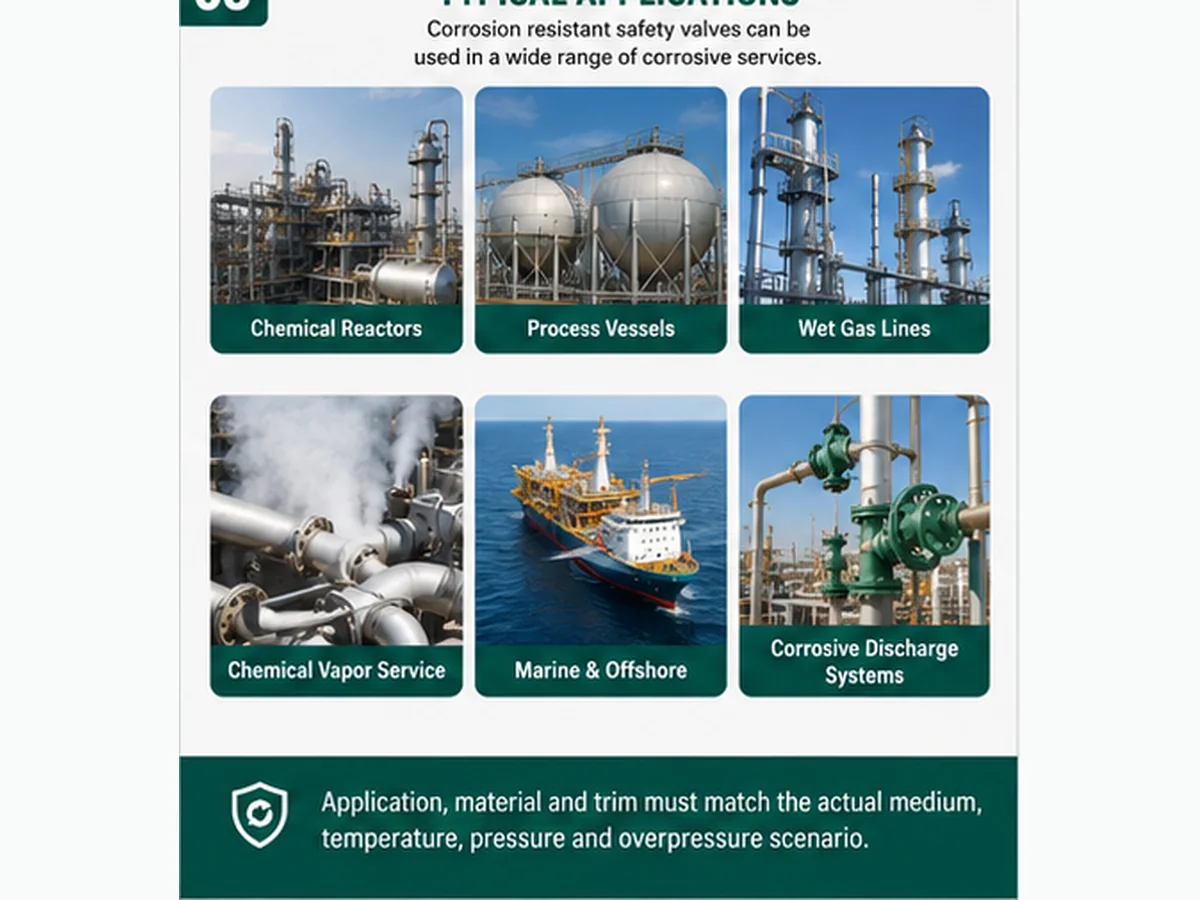

Mappa applicativa semplificata per l'orientamento delle richieste di offerta; la posizione effettiva della valvola e la selezione del materiale dipendono dall'apparecchiatura protetta, dallo scenario di sfioro e dalla revisione del progetto.
Apparecchiature chimiche e di processo
Reattori, recipienti a pressione, scambiatori, separatori e sistemi di trasferimento possono esporre l'ingresso e le parti bagnate ad acidi, alcali, solventi, catalizzatori o prodotti di reazione. Lo scenario di sfioro dominante e la composizione di scarico possono differire dal normale funzionamento.
Servizio con gas umido, vapore e servizi di condensazione
Gas umidi e vapori corrosivi richiedono una revisione del punto di rugiada, della condensa e del drenaggio poiché la valvola e il sistema di scarico possono incontrare una fase liquida assente dalla normale descrizione del processo.
Esposizione atmosferica esterna, marina e corrosiva
Attacchi esterni possono interessare il cappello, l'alloggiamento della molla, i bulloni, il coperchio, la leva, gli sfiati, gli scarichi e la targhetta anche quando il fluido di processo non è corrosivo. Il rivestimento, il materiale, il drenaggio e l'accesso per l'ispezione sono decisioni separate.
Il servizio igienico-sanitario presenta un problema di selezione diverso
Il dovere igienico si concentra su pulibilità, drenabilità, finitura superficiale e requisiti CIP/SIP o di contatto con il prodotto. Una valvola igienica può anche essere esposta alla corrosione, ma “sanitaria” e “resistente alla corrosione” non sono definizioni di prodotto intercambiabili.
Quali parti necessitano di revisione per la corrosione?

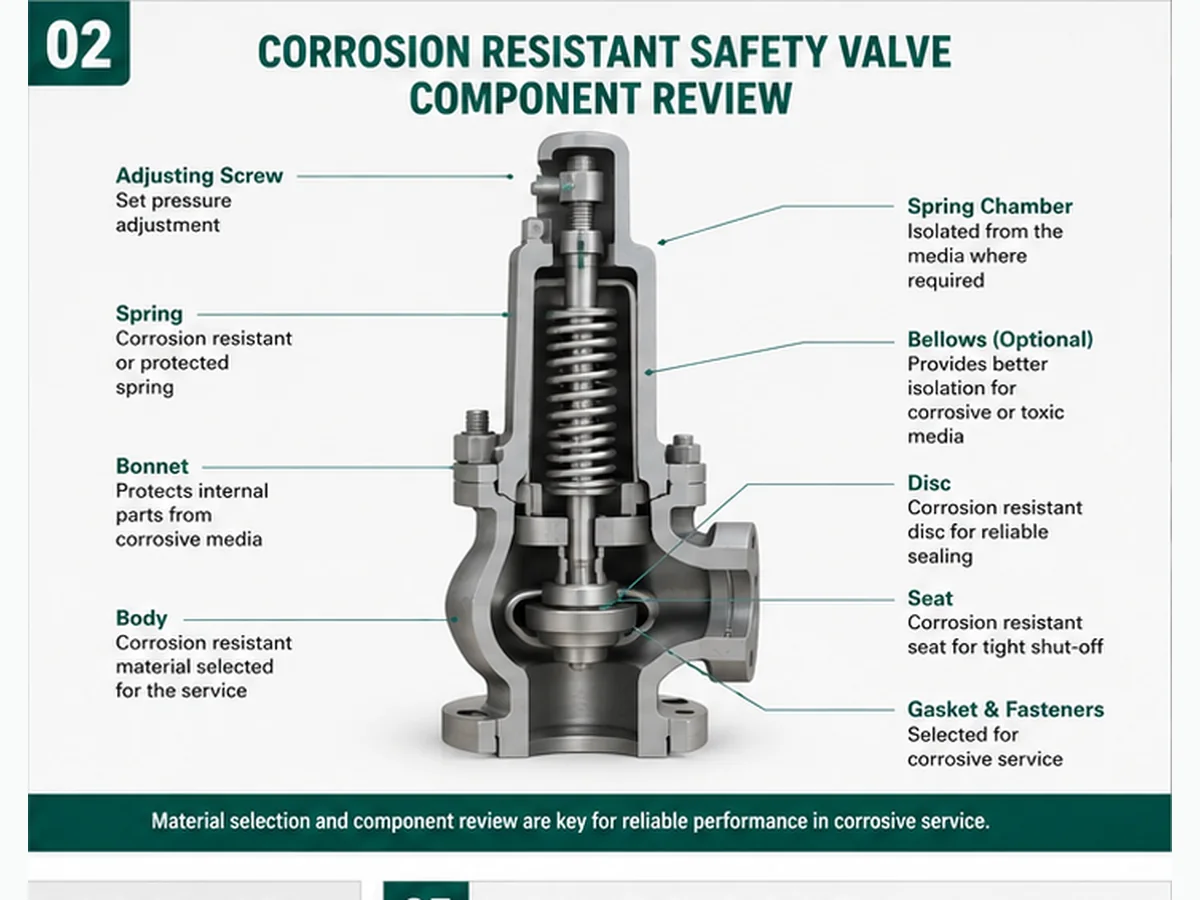

Illustrazione ingegneristica semplificata; non una sezione trasversale specifica del modello, garanzia di materiale o disegno costruttivo certificato.
Specificare solo il materiale del corpo è un errore frequente nell'approvvigionamento. La revisione dovrebbe seguire il confine di pressione, il percorso del flusso bagnato, il meccanismo di movimento e guida, la camera della molla, le guarnizioni, i fissaggi e l'esposizione lato scarico. Ogni componente può avere un'esposizione e una conseguenza di guasto diverse.
| Componente | Preoccupazione per la corrosione | Cosa confermare prima della richiesta di offerta (RFQ) |
|---|---|---|
| Corpo e cappello | Corrosione generale o localizzata, attacco esterno, assottigliamento o criccatura del limite di pressione. | Materiale, specifica di fusione/forgiatura se richiesta, classe di pressione-temperatura, politica di tolleranza alla corrosione, ambito di ispezione. |
| Ugello e disco | Pitting, erosione-corrosione, grippaggio o depositi che alterano il contatto della sede e l'alzata. | Materiali a contatto con il fluido, accoppiamento di durezza, pulizia del fluido, variazione di velocità/fase e metodo di manutenzione. |
| Sede / sede morbida / O-ring | Attacco chimico, rigonfiamento, indurimento, permeazione, estrusione o danneggiamento da temperatura. | Design con sede in metallo o morbida, grado del polimero, limiti di temperatura, accettazione delle perdite e comportamento di decompressione ove pertinente. |
| Guida e stelo | Corrosione localizzata, depositi, grippaggio o disallineamento che aumentano l'attrito. | Accoppiamento dei materiali, tolleranze, esposizione a condensa/solidi, prove di pulizia e ispezione. |
| Molla e camera della molla | Corrosione o depositi che modificano la forza della molla, il movimento o la ripetibilità. | Ambiente del cappello, percorso di sfiato, necessità di soffietto/protezione, materiale della molla e limiti di rivestimento. |
| Soffietto | Corrosione, fatica, perforazione o sfiato bloccato; il guasto può alterare la risposta alla contropressione. | Lega del soffietto, movimento, temperatura, ciclo di servizio, esposizione interna/esterna e percorso di sfiato. |
| Guarnizioni, premistoppa e tenute | Incompatibilità chimica, scorrimento viscoso, rilassamento, rigonfiamento o perdite. | Materiale esatto, limiti di temperatura/pressione, procedura di assemblaggio e tracciabilità della sostituzione. |
| Elementi di fissaggio, tappo e parti esterne | Corrosione atmosferica, parti di regolazione bloccate, perdita di identificazione o scarso accesso. | Ambiente esterno, materiale di bulloneria, sistema di rivestimento, protezione della targhetta e accesso per l'ispezione. |
Se il fluido corrosivo o la pressione di uscita possono raggiungere la camera della molla, valvole di sicurezza bilanciate a soffietto o un'altra costruzione protetta potrebbe richiedere una revisione. Un soffietto non è una barriera universale contro la corrosione: lega, temperatura, fatica, ventilazione, movimento e modalità di guasto rimangono specifici del modello.
Scenario ingegneristico composito: Una sostituzione aggiorna il corpo dall'acciaio al carbonio all'acciaio inossidabile, ma mantiene un ugello, disco e materiale di guida incompatibili. La valvola supera un controllo di pressione impostata in officina, quindi sviluppa perdite di tenuta e movimenti irregolari in servizio. La causa ingegneristica è la mancata corrispondenza dei materiali a livello di componente, non un grado del corpo errato. La correzione consiste nel rivedere l'intero schema dei materiali bagnati e funzionali; il controllo di prevenzione è una scheda tecnica che nomina separatamente i materiali del corpo, dell'ugello, del disco, della guida, del fusto, della molla, del soffietto, della guarnizione e della sede. Questo è un caso illustrativo di formazione.
Revisione delle principali opzioni di progettazione per valvole di sicurezza per fluidi corrosivi
Costruzione in acciaio inossidabile e leghe
La selezione del materiale deve corrispondere al meccanismo di corrosione e al carico meccanico. “Inossidabile” è un nome di famiglia, non una decisione di compatibilità, e un contenuto di lega più elevato non elimina la necessità di rivedere la fabbricazione, la durezza, l'incollaggio e i materiali adiacenti.
Soffietto bilanciato o camera molla protetta
Un soffietto o un cappello protetto possono isolare parti selezionate dalla pressione di uscita o dallo scarico corrosivo, ma il soffietto stesso diventa un componente sensibile alla pressione e alla fatica. La sua via di sfiato e l'indicazione di guasto devono rimanere aperte e correttamente instradate.
Selezione sede metallica, sede morbida e guarnizione
Le sedi metalliche evitano i limiti di compatibilità dei polimeri ma possono essere sensibili a vaiolatura e particelle. Le sedi morbide possono ridurre le perdite se chimicamente e termicamente adatte, ma il rigonfiamento, l'indurimento, la decompressione e la tracciabilità della sostituzione richiedono una revisione.
Limitazioni di rivestimento e verniciatura
Un rivestimento o una fodera possono supportare il controllo della corrosione esterna o interna selezionata solo quando il produttore approva la sua posizione, preparazione, spessore, metodo di riparazione e servizio di temperatura/pressione. Non deve ostruire il flusso, gli spazi liberi, gli sfiati o le superfici di tenuta.
Limiti convenzionali a molla e pilotati
Le valvole convenzionali sono semplici ma possono essere sensibili alla contropressione e all'esposizione del cappello. I design pilotati possono offrire un comportamento diverso in termini di margine operativo e contropressione, tuttavia le linee di rilevamento, i pilot e le guarnizioni possono essere vulnerabili a intasamenti, condensa, cristallizzazione o attacco chimico.
Controlli di ispezione, riparazione e documentazione
I registri dei materiali, i risultati della pressione di taratura e della tenuta del sede, i dati as-found/as-left, la tracciabilità dei pezzi di ricambio, la risegnatura e la gestione delle modifiche devono essere specificati dove richiesto. Questi registri non sostituiscono la revisione della capacità o del sistema installato.
| Opzione di progettazione | Quando può essere revisionato | Confine |
|---|---|---|
| Parti in pressione in acciaio inossidabile o lega | Quando i dati di corrosione supportano il grado per il fluido effettivo, la temperatura e la condizione di fabbricazione. | Non universale; il grado, la forma del prodotto, il trattamento termico, la durezza, la saldatura e l'esposizione al servizio possono essere importanti. |
| Componenti resistenti alla corrosione | In caso di attacco localizzato, grippaggio, erosione o depositi sull'ugello, disco, guida o faccia del mandrino. | I componenti devono comunque muoversi, guidare, sigillare e mantenere la geometria di flusso selezionata. |
| Soffietto bilanciato / camera protetta | Quando la pressione di scarico o lo scarico corrosivo potrebbero influenzare i componenti della camera a molla. | Il materiale del soffietto, la vita ciclica, lo sfiato, la temperatura, il movimento e i limiti di contropressione richiedono dati del modello. |
| Sede morbida | Quando è necessaria una minore tenuta e l'elastomero o il polimero sono compatibili con la chimica, la pressione e la temperatura. | La compatibilità chimica, la decompressione, l'invecchiamento e la tracciabilità dei ricambi devono essere confermati. |
| Rivestimento o verniciatura | Quando approvato per una superficie ed esposizione definite come parte del progetto del produttore/progetto. | Non sostituisce la revisione del confine di pressione, della garnitura, della sede, dell'area di flusso, dell'ispezione o del codice. |
| Configurazione pilotata | Quando il progetto richiede le sue caratteristiche operative di margine o di contropressione e il fluido è adatto per il percorso pilota e di rilevamento. | Servizi con fluidi sporchi, viscosi, cristallizzanti, condensanti o congelanti possono influenzare i passaggi pilota e le tenute; utilizzare i limiti specifici del modello. |
Scenario ingegneristico composito: Viene selezionata una valvola pilotata per migliorare il margine operativo, ma il vapore di processo condensa nella linea di rilevamento lasciando depositi cristallini. L'apertura diventa ritardata e la ripetibilità degrada. La correzione consiste nel verificare la pulizia del fluido, il comportamento di fase, il percorso della linea di rilevamento e un'architettura di valvola alternativa. Il controllo di prevenzione consiste nell'includere le condizioni di condensazione, solidi e pulizia nella decisione sul tipo di valvola. Questo è uno scenario illustrativo, non una dichiarazione sul prodotto.
Matrice preliminare per servizio corrosivo
Questa matrice è uno strumento di screening, non una tabella dei materiali o un selettore di modello definitivo. Identifica le informazioni necessarie per definire l'esposizione alla corrosione e per mantenere la selezione dei materiali separata dal dimensionamento della protezione da sovrapressione.
| Domanda | Perché cambia la decisione | Cosa inviare prima della richiesta di offerta (RFQ) |
|---|---|---|
| Quali apparecchiature e confini di pressione sono protetti? | Il codice dell'apparecchiatura, la MAWP/pressione di progetto e lo scenario di sfioro stabiliscono la base per la protezione da sovrapressione. | Tipo di apparecchiatura/tag, documenti di progettazione, pressione operativa, pressione di progetto/MAWP e dati di connessione. |
| Qual è lo scenario di sfioro di riferimento? | L'uscita bloccata, il guasto del regolatore, l'espansione termica, lo squilibrio di reazione, la rottura del tubo o l'esposizione al fuoco possono modificare flusso, fase e composizione. | Descrizione dello scenario, capacità richiesta e base di calcolo dall'ingegnere responsabile. |
| Qual è il fluido esatto in condizioni normali e di sfioro? | La corrosione dipende dalla composizione, concentrazione, contaminanti, fase umettante, temperatura e pressione, non solo dal nome commerciale. | Intervallo di composizione, contaminanti, pH dove significativo, condizione vapore/liquido/bifase e temperatura di sfioro. |
| Può verificarsi condensazione, solidi, cristallizzazione o polimerizzazione? | Depositi e cambiamenti di fase possono influenzare l'esposizione del materiale, le tolleranze, il contatto della sede, il drenaggio e la manutenzione. | Punto di rugiada, solidi, viscosità, limiti di cristallizzazione/polimerizzazione, piano di avviamento/arresto e pulizia. |
| Dove scarica la valvola? | Scarico atmosferico, camini e collettori comuni modificano la contropressione, l'esposizione corrosiva, i carichi di drenaggio e di reazione. | Disegno dell'uscita, destinazione, pressione del collettore, contropressione accumulata, scarichi e supporto. |
| Quali prove e quale ambito di ispezione sono richiesti? | Registrazioni dei materiali, PMI, registrazioni dei test, prove di capacità e punti di ispezione influenzano l'accettazione e i tempi di consegna. | Specifiche di progetto, piano di QA, elenco documenti, punti di attesa/ispezione e livello di tracciabilità. |
| Quale meccanismo di corrosione è credibile? | Attacco uniforme, pitting, corrosione interstiziale, corrosione galvanica, erosione-corrosione e criccamento assistito dall'ambiente richiedono controlli diversi. | Risultati di ispezioni precedenti, studio sulla corrosione, dati di laboratorio/servizio, materiali adiacenti e condizioni di fabbricazione. |
| Quali termini di pressione sono confermati? | Pressione operativa, MAWP, pressione di taratura, CDTP, sovrapressione, accumulo e pressione di sfioro influenzano diversi controlli e non devono essere unificati. | Valori della datasheet di progetto con unità, base del fluido/test, contropressione e edizione del codice adottata. |
Regola RFQ: “Valvola di sicurezza resistente alla corrosione” o “valvola di sicurezza in acciaio inossidabile” non sono specifiche complete. Fornire almeno il mezzo reale e l'intervallo di concentrazione, fase, contaminanti, temperatura operativa e di sfioro, termini di pressione, carico di sfioro, contropressione, materiali dei componenti e prove richieste.
La resistenza alla corrosione non dimostra la capacità di sfioro
La resistenza alla corrosione e le prestazioni di sfioro sono controlli ingegneristici indipendenti. Un materiale compatibile non stabilisce l'area di flusso richiesta, il coefficiente di scarico, l'alzata, la stabilità o la capacità secondo codice. Al contrario, una valvola con capacità nominale adeguata può comunque fallire perché la sede, la guida, la camera della molla o il sistema di scarico sono chimicamente inadatti.
La capacità di sfioro richiesta è il carico generato dallo scenario di sfioro dominante. La valvola selezionata deve avere una capacità nominale certificata o altrimenti accettata dal progetto per la base fluida e le condizioni dichiarate. L'area effettiva dell'orifizio, il diametro interno effettivo, il coefficiente e l'alzata non sono termini intercambiabili, e la dimensione della connessione di ingresso/uscita è solo un'interfaccia meccanica. Le capacità di vapore, aria/gas, liquido e bifase non possono essere sostituite senza il calcolo applicabile e la base dati. Per la distinzione completa, rivedere dimensionamento della valvola di sicurezza e alla capacità di sfioro certificata.
| Articolo | Cosa significa | Errore comune |
|---|---|---|
| Idoneità del materiale | Se ogni parte del confine di pressione, bagnata, mobile, di tenuta ed esposta è adatta alla chimica e alla temperatura effettive. | Presupponendo che un grado di materiale garantisca protezione dalla pressione o durata di servizio. |
| Pressione di taratura e CDTP | La pressione di taratura definisce la base di apertura specificata; il CDTP può tenere conto di differenze di test/servizio come contropressione o temperatura, ove applicabile. | Considerare un test di taratura riuscito come approvazione di capacità, materiale o sistema installato. |
| Capacità di sfioro richiesta | Il carico che deve essere sfiorato per lo scenario di governo, con fase del fluido e base di calcolo indicate. | Utilizzo della dimensione della connessione, dell'aspetto della valvola precedente o del flusso di processo come scorciatoia. |
| Capacità di sfioro certificata / nominale | Evidenza di capacità specifica per modello e configurazione per il fluido, la pressione, la temperatura e la base standard indicati. | Presupponendo che tutte le valvole con lo stesso DN/NPS o fusione del corpo abbiano capacità uguale. |
| Orifizio effettivo, alesaggio effettivo e coefficiente | Diversi termini geometrici e prestazionali utilizzati nel dimensionamento o nei dati di prodotto; devono essere interpretati utilizzando il metodo applicabile. | Equiparare un alesaggio misurato o una lettera di catalogo alla capacità finale accettata. |
| Contropressione e perdita di carico in ingresso | Pressioni del sistema installato che possono influenzare l'apertura, la capacità e la stabilità. | Selezione errata del materiale ignorando le prestazioni del sistema di tubazioni. |
Per il contesto di dimensionamento, utilizzare API 520 dimensionamento valvole di sicurezza come ausilio alla traduzione. L'accettazione finale della capacità richiede il calcolo del progetto, i dati del produttore selezionato e l'edizione adottata.
Scenario ingegneristico composito: Un'espansione di processo aumenta il carico di sfioro del vapore dominante, ma la valvola resistente alla corrosione esistente viene mantenuta perché la sua lega e la dimensione del collegamento non sono cambiate. Il test di pressione di taratura supera, tuttavia la base di capacità originale non copre più il nuovo caso. La correzione consiste nel ripetere la revisione del carico di sfioro e della capacità selezionata; il controllo di prevenzione è un innesco di gestione delle modifiche ogni volta che cambiano composizione, portata, scenario o sistema di scarico. Questo è uno scenario di formazione.
Analisi della Contropressione e della Camera a Molla in Servizio Corrosivo
La contropressione deve essere separata in pressione sovrapposta presente prima dell'apertura e pressione di accumulo generata dal flusso di scarico. Ciascuna può essere costante o variabile. In servizio corrosivo, il sistema di uscita controlla anche se vapore, condensa o scarico misto raggiungono il soffietto, il cappello, lo sfiato, la camera della molla, la tubazione di scarico e le apparecchiature a valle. Il tipo di valvola, il materiale e il design dello scarico devono quindi essere esaminati insieme.
| Condizione | Focus dell'analisi | Possibile azione prima della RFQ |
|---|---|---|
| Scarico atmosferico | Instradamento sicuro, pennacchio corrosivo o liquido, forza di reazione, attacco esterno, rumore e drenaggio. | Fornire orientamento dello scarico, elevazione, esposizione vicina, fase del fluido e requisito del materiale. |
| Tubo di scarico lungo o elevato | Pressione di accumulo, liquido intrappolato, movimento termico, carichi di supporto e tolleranza alla corrosione. | Fornire diametro linea, lunghezza equivalente, raccordi, profilo di elevazione, scarichi, supporto e materiale. |
| Collettore di scarico comune | Pressione sovrapposta, pressione di testa variabile, chimica mista e assunzioni di scarico simultaneo. | Fornire pressione di testa minima/massima, dispositivi collegati, casi di scarico e compatibilità dello scarico combinato. |
| Possibile esposizione della camera a molla o del cappello | Corrosione della molla, della guida, dello stelo o degli interni del cappello e conseguenze del blocco dello sfiato. | Confermare la costruzione del cappello, la necessità del soffietto, il percorso di sfiato e l'esposizione normale/di disturbo. |
| Soffietto considerato | Compensazione della contropressione più revisione della corrosione, fatica e modalità di guasto del soffietto. | Utilizzare i limiti del modello selezionato per materiale, movimento, temperatura, contropressione e sfiato. |
Per il meccanismo a livello di sistema e il confine di configurazione, rivedere Contropressione e soffietto.
Scenario ingegneristico composito: Una valvola in acciaio inossidabile scarica attraverso un collettore orizzontale appena aggiunto. La condensa acida si raccoglie in un punto basso non drenato e la pressione variabile del collettore raggiunge l'uscita prima dell'apertura. Perdite dalla sede e corrosione esterna compaiono dopo diversi eventi. La correzione combina drenaggio, calcolo della pressione del collettore, revisione dei materiali e revisione della configurazione della valvola. Il controllo di prevenzione consiste nell'includere le modifiche all'uscita nella gestione delle modifiche. Questo è un caso illustrativo.
Quali informazioni definiscono una valvola di sicurezza resistente alla corrosione?

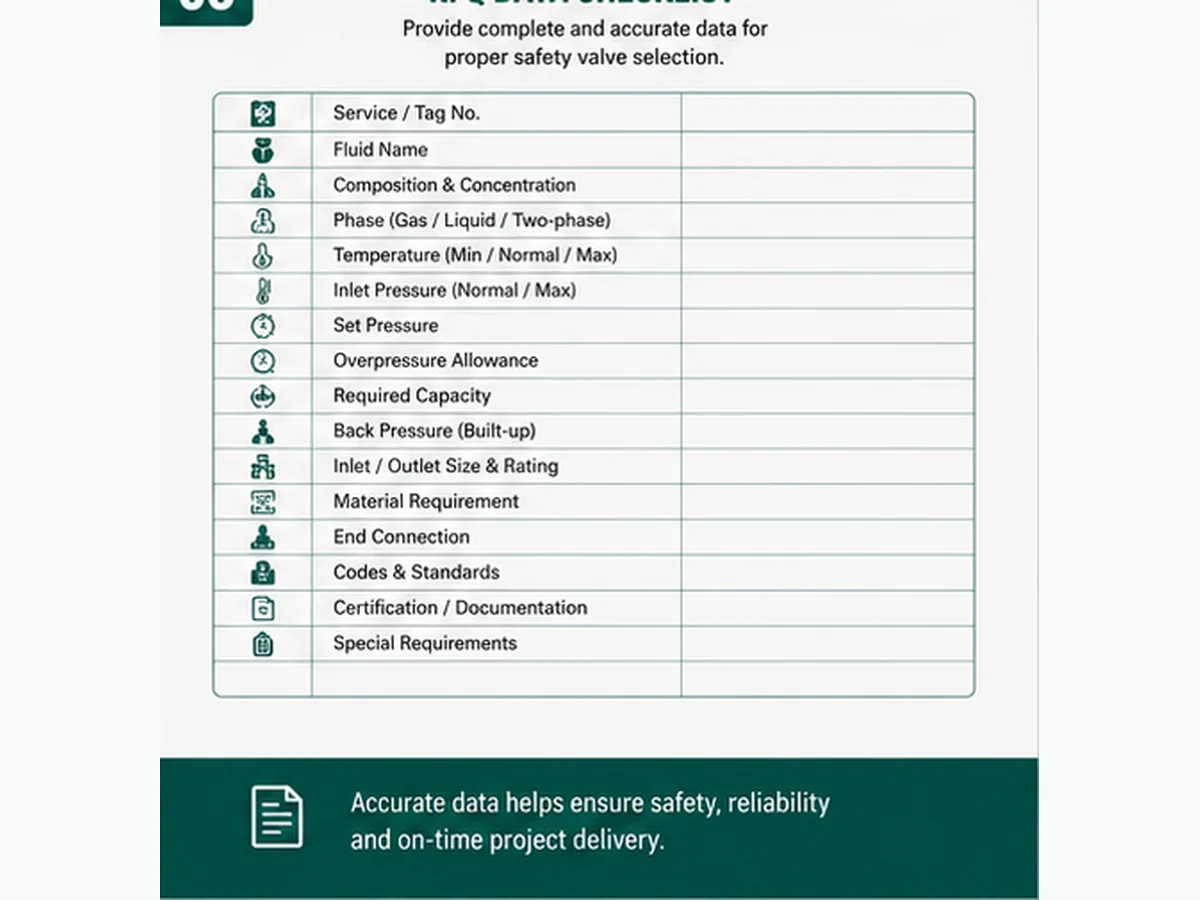

Grafico checklist RFQ; la selezione finale della valvola dipende dai dati di servizio effettivi, dalla documentazione del produttore e dalla revisione del progetto/codice.
Una definizione diventa una specifica ingegneristica solo quando sono noti l'apparecchiatura protetta, il caso di scarico e l'esposizione effettiva. La richiesta di offerta (RFQ) deve indicare le condizioni normali, di disturbo, di arresto e di scarico dove cambiano fase o chimica; altrimenti il fornitore non può confermare in modo responsabile i materiali o la configurazione.
Errori comuni nella selezione di valvole di sicurezza resistenti alla corrosione
| Errore | Rischio | Meglio controllare |
|---|---|---|
| Presumere che l'acciaio inossidabile sia sempre sufficiente | Corrosione localizzata, cricche ambientali, grippaggio, attacco delle tenute o guasto prematuro. | Confermare il meccanismo di corrosione, la chimica esatta, la temperatura, la condizione di fabbricazione e ogni componente esposto. |
| Specificare solo il materiale del corpo | Ugello, disco, guida, stelo, molla, soffietto, guarnizione o bulloneria possono rimanere vulnerabili. | Emettere una distinta materiali a livello di componente e una mappa di esposizione. |
| Ignorando la capacità e la base del fluido | La valvola potrebbe adattarsi e resistere alla corrosione ma non superare il carico di sfioro normativo. | Confrontare la capacità richiesta con la capacità nominale accettata per il fluido e le condizioni effettive. |
| Ignorando la contropressione e lo scarico | Funzionamento instabile, ritenzione di condensa corrosiva, esposizione del soffietto/molla o configurazione errata. | Calcolare gli effetti in uscita e rivedere sfiati, scarichi, supporti e materiali. |
| Copia della vecchia valvola | Ripete un errore storico di dimensionamento, materiale, installazione o documentazione dopo che le condizioni di processo sono cambiate. | Rivedere lo scenario di sfioro attuale, la chimica, la capacità, la targhetta, i dati riscontrati e la tubazione. |
| Trattare il rivestimento o la fodera come una soluzione universale | Danni, disadesione o superfici funzionali non protette possono vanificare la strategia. | Confermare la posizione, la preparazione, la temperatura, l'ispezione e il metodo di riparazione approvati dal produttore. |
Avviso di sostituzione: Una valvola corrotta non deve essere copiata solo per dimensioni, classe di pressione, pressione di taratura o materiale del corpo. Determinare se il guasto deriva da chimica, cambiamento di fase, mancata corrispondenza della capacità, contropressione, depositi, esposizione esterna, pratica di manutenzione o più di un meccanismo.
Controlli di installazione e scarico in servizio corrosivo

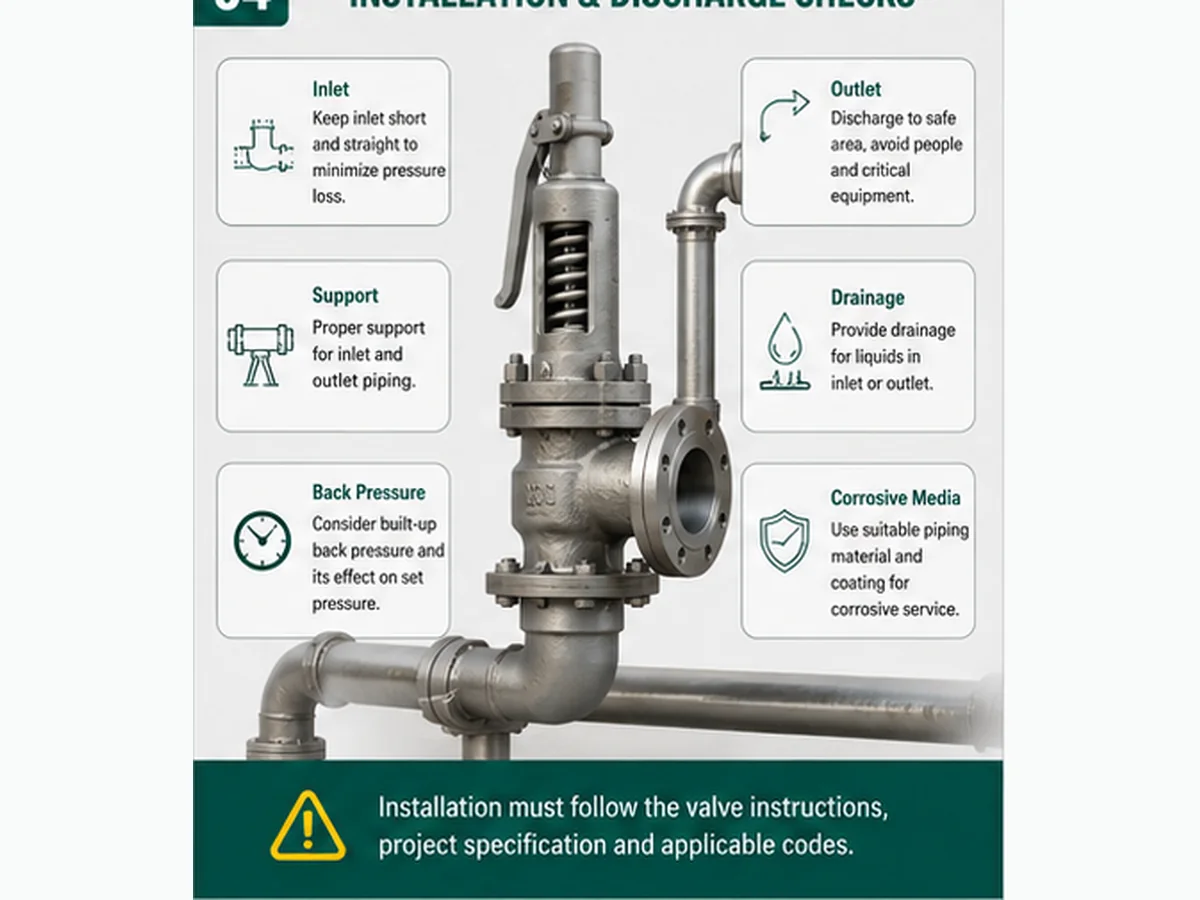

Illustrazione semplificata dell'installazione; l'installazione finale deve seguire le istruzioni del modello selezionato, le specifiche del progetto e il codice applicabile.
Orientamento di montaggio, pulizia ingresso e perdita di carico
Installare la valvola selezionata nell'orientamento richiesto dal produttore, dal codice di costruzione e dal progetto. Il percorso di ingresso deve essere pulito, adeguatamente supportato e verificato per perdite di carico, corrosione, depositi e sollecitazioni della tubazione. Prodotti di corrosione o un percorso di flusso ridotto possono compromettere la stabilità e la capacità erogata anche quando i materiali della valvola sono idonei.
Supporto uscita, scarico, forza di reazione e scarico corrosivo
Supportare la tubazione di uscita in modo indipendente e instradare lo scarico verso una posizione approvata. Verificare la contropressione sovrapposta e accumulata, la forza di reazione, il movimento termico, gli scarichi e le sacche di liquido. La condensa corrosiva può attaccare l'uscita, il soffietto o la camera della molla e può limitare lo scarico se i punti bassi non sono gestiti.
Accesso per ispezione e intervalli di manutenzione basata sul rischio
Il servizio corrosivo può giustificare intervalli di ispezione più brevi o basati sulle condizioni, ma non esiste un intervallo universale applicabile. Utilizzare la storia del processo, il meccanismo di corrosione, i risultati riscontrati, le perdite, i depositi, le prestazioni dei materiali, la normativa applicabile e il programma di integrità del sito. Mantenere l'accesso a tappi, sfiati, scarichi, guarnizioni e identificazione. Per controlli generali del layout, rivedere il guida all'installazione delle valvole di sicurezza.
| Fare | Non | Perché è importante |
|---|---|---|
| Installare nell'orientamento approvato con un ingresso corto, pulito e compatibile. | Non utilizzare un ingresso lungo, ridotto o corrotto senza revisione idraulica e meccanica. | La perdita in ingresso, i depositi e le sollecitazioni della tubazione possono influire sulla stabilità di apertura e sulla capacità erogata. |
| Supportare l'uscita in modo indipendente e valutare i carichi di reazione. | Non consentire a una linea di scarico pesante o soggetta a movimento termico di caricare il corpo valvola. | Il carico meccanico può distorcere l'allineamento, danneggiare le connessioni e peggiorare le perdite. |
| Prevedere scarichi dove la condensa o il liquido di lavaggio possono accumularsi. | Non creare sacche di liquido non controllate nello scarico, nello sfiato del cappello o nel percorso di rilevamento. | Il liquido corrosivo trattenuto può attaccare i componenti, congelare, polimerizzare o limitare il movimento. |
| Inoltrare gli scarichi corrosivi e gli sfiati del cappello/soffietto in posizioni sicure e approvate. | Non ostruire sfiati, scarichi o percorsi di scarico come soluzione temporanea per le perdite. | L'instradamento bloccato può alterare il comportamento della valvola o esporre personale e attrezzature. |
| Prevedere accesso per l'ispezione e conservare targhetta, sigilli e tracciabilità. | Non definire un intervallo di ispezione fisso senza prove di servizio o base normativa. | Le condizioni riscontrate e la cronologia dei guasti ripetuti dovrebbero guidare il piano di manutenzione. |
Requisiti di collaudo, documentazione e ispezione
I requisiti di documentazione dovrebbero mostrare tre cose separate: cosa è stato selezionato, quali materiali e costruzioni sono stati forniti e come il dispositivo è stato testato o riparato. Un risultato di pressione di taratura non dimostra la tenuta del sedile o la capacità; un certificato dei materiali non dimostra la compatibilità chimica; e un'autorizzazione alla riparazione non approva il progetto del sistema di scarico installato.
| Documento / Articolo di test | Cosa supporta | Nota per l'acquirente |
|---|---|---|
| Scheda tecnica valvola approvata | Modello selezionato, caratteristica di apertura, termini di pressione, base fluida, materiali, connessioni e limiti. | Utilizzare come linea di base tecnica controllata; registrare le revisioni tramite gestione delle modifiche. |
| Registrazioni materiali a livello di componente | Materiali specificati per il corpo valvola, il trim, la molla, il soffietto, la guarnizione e la sede, ove sia richiesta la tracciabilità. | Definire le parti e il livello del certificato prima del preventivo; non richiedere certificati materiali generici “completi”.” |
| PMI o altra verifica dei materiali, se richiesta | Verifica delle parti in lega identificate all'interno del programma di verifica dei materiali del progetto. | Indicare le parti, il metodo, i requisiti di accettazione e di testimonianza; la PMI non è uno studio di compatibilità alla corrosione. |
| Test di pressione di taratura e base CDTP | Regolazione dell'apertura in condizioni di prova specificate, inclusa la base di correzione applicabile. | Definire il fluido di prova, la tolleranza e lo standard applicabile; ciò non stabilisce la capacità di sfioro. |
| Prova di tenuta del sedile | Prestazioni di tenuta secondo il metodo e la base di accettazione dichiarati. | Mantenere separato dalle prove di pressione di taratura e di capacità; vedere API 527 test di tenuta sede. |
| Prove di capacità certificate / nominali | Capacità di sfioro per il tipo di dispositivo selezionato, la configurazione e la base del fluido. | Confrontala con il carico di sfioro richiesto; verifica produttore, modello e configurazione. |
| Tracciabilità della condizione riscontrata / lasciata e della riparazione | Condizioni prima del lavoro, parti sostituite, regolazioni, risultati finali, risigillatura e stato della targhetta. | Dove si applica la riparazione secondo codice, confermare il percorso di riparazione autorizzato e i requisiti NBIC/di progetto correnti. |
| Ispezione / testimonianza e ambito di rilascio | Definisce i punti di attesa, i controlli visivi/NDE, la presenza del cliente o di terzi e i registri di rilascio. | Indicare i requisiti prima del preventivo; non implicare l'approvazione di terzi da un rapporto di prova generico. |
| Registro di gestione delle modifiche | Indica se sono cambiati il fluido, la portata, lo scenario di sfioro, la temperatura, la configurazione della tubazione o della riparazione. | Rivalutare le ipotesi relative a materiali, capacità e sistema installato dopo modifiche pertinenti. |
Confine del documento: Non presumere che ogni valvola resistente alla corrosione includa PMI, tracciabilità completa, risultati API 527, certificazione di capacità, ispezione con testimonianza o registri di riparazione secondo codice. Specificare le prove esatte richieste e confermare che si applicano al produttore, modello, configurazione e ambito di riparazione selezionati.
Problema frequente post-manutenzione: Una valvola ritorna dalla riparazione con un risultato di pressione di taratura accettabile, ma la sede continua a perdere perché il pitting rimane sull'ugello e la sede morbida di ricambio non è compatibile con il solvente di processo. La correzione consiste nell'ispezione dei componenti più la corretta revisione della tenuta della sede e del materiale. Il controllo di prevenzione consiste nel conservare i dati così come trovati/lasciati, la tracciabilità delle parti di ricambio e i registri di risigillatura. Questo è un esempio di formazione composita.
Flusso di lavoro per la verifica della sostituzione
Quando una valvola esistente presenta corrosione, perdite, bloccaggio, alzata instabile o identificazione danneggiata, la sostituzione dovrebbe iniziare con un'analisi della causa principale e una revisione della gestione delle modifiche. Copiare la vecchia dimensione, la pressione di taratura o la lega potrebbe riprodurre lo stesso guasto o mantenere una base di capacità obsoleta.
Confermare la base del codice dell'apparecchiatura, la condizione di processo attuale, lo scenario di sfioro e la capacità di scarico richiesta.
Fotografare la targhetta, le guarnizioni, il corpo, l'ingresso, l'uscita, gli sfiati del cappello, i supporti, gli scarichi, i depositi, la corrosione e le posizioni di perdita.
Verificare l'intervallo di composizione, i contaminanti, la fase, il punto di rugiada, l'avviamento/arresto, la pulizia, la temperatura di scarico e l'atmosfera esterna.
Verificare la capacità richiesta rispetto alla capacità accettata specifica del modello; non dedurla dal vecchio DN/NPS o da un test di taratura superato.
Esaminare corpo, ugello, disco, guida, stelo, camera a molla, soffietto, guarnizioni, elementi di fissaggio, sistemi di ingresso e uscita.
Definire i dati as-found/as-left, i pezzi, l'intervallo della molla, la tracciabilità dei materiali, i test, la ri-taratura/targhetta e il percorso di riparazione autorizzato applicabile.
Scenario ingegneristico composito: Una valvola per recipienti chimici ha un corpo in acciaio inossidabile, una sede perforata e una camera a molla corrosa. La scheda tecnica di processo elenca solo “vapore acido”, ma il raffreddamento crea condensa con una concentrazione diversa. La decisione di sostituzione deve confermare il carico di scarico, la pressione di taratura, la temperatura di scarico, la chimica della condensa, i materiali del trim e della sede, l'esposizione della camera a molla, la contropressione, lo scarico dell'uscita e l'ambito della documentazione. La correzione non è semplicemente una lega del corpo superiore. Questo scenario di formazione generico non è un caso cliente o una dichiarazione sulle prestazioni del prodotto.
Risoluzione dei problemi dei sintomi della valvola correlati alla corrosione
Questi sintomi sono indizi di screening, non prove di un singolo meccanismo di corrosione. Registrare quando si verifica il sintomo, conservare le prove trovate e rivedere le condizioni del processo, delle tubazioni, del dimensionamento e della valvola prima della riparazione o sostituzione.
| Sintomo | Possibili cause legate alla corrosione | Controlli prima della sostituzione | Scorciatoia non sicura per evitare |
|---|---|---|---|
| Perdita dalla sede | Pitting, particelle, depositi, materiale incompatibile di sede/tenuta, grippaggio o attacco da condensa. | Perdita riscontrata, condizione sede/ugello, chimica, margine operativo, metodo di prova e storico delle riparazioni. | Sostituzione del solo corpo o aumento della compressione della molla. |
| Incollamento o apertura ritardata | Corrosione guida/stelo, grippaggio, cristallizzazione, polimerizzazione, solidi o passaggi pilota/di rilevamento bloccati. | Movimento, depositi, comportamento di fase, storico pulizia, tolleranze e materiali dei componenti. | Presupporre che la sola regolazione della pressione di taratura corregga il movimento ristretto. |
| Flutter o vibrazione (chatter) | Sovradimensionamento, perdita in ingresso, contropressione accumulata/sovrapposta, flusso di processo instabile, depositi o carico meccanico. | Capacità richiesta e nominale, calcoli ingresso/uscita, andamento pressione, supporti e condizione interna. | Cambio di lega o dimensione valvola senza revisione del sistema. |
| Scarsa richiusura | Danneggiamento sede, prodotti di corrosione, comportamento di blowdown inadeguato, contropressione variabile o condensa intrappolata. | Superfici di tenuta, andamento della pressione, comportamento allo sfioro/richiusura, drenaggio in uscita e contropressione. | Levigatura o lucidatura senza correggere l'esposizione e la causa del piping. |
| Corrosione esterna o identificazione danneggiata | Atmosfera marina/chimica, lavaggio, danni all'isolamento, cedimento del rivestimento o accoppiamento galvanico. | Ambiente esterno, rivestimento/materiale, bulloneria, sfiati, scarichi, targhetta e storico delle ispezioni. | Ignorare le parti esterne perché il fluido di processo non è corrosivo. |
Valvola di sicurezza resistente alla corrosione vs Valvola di sicurezza ordinaria
La funzione di protezione da sovrapressione è la stessa
Una valvola resistente alla corrosione e una valvola di materiale standard devono entrambe proteggere l'apparecchiatura definita alla corretta pressione di taratura e alla capacità richiesta. Entrambe richiedono adeguata classe di pressione, stabilità, risposta alla contropressione, installazione e documentazione.
La revisione dell'esposizione e del materiale dei componenti è più ampia
Il lavoro aggiuntivo consiste nell'identificare i meccanismi di corrosione e mappare l'esposizione normale, di disturbo, di arresto, di sfioro ed esterna a ogni componente del confine di pressione, bagnato, di guida, di tenuta e della camera a molla.
La resistenza alla corrosione non aumenta la capacità o lo stato normativo
La modifica della lega, del sedile o del rivestimento non aumenta di per sé l'orifizio effettivo, la capacità nominale, la pressione di taratura ammissibile o l'ambito di certificazione. Tali proprietà rimangono specifiche del progetto selezionato e delle prove.
Quando richiedere una revisione ingegneristica
Richiedere una revisione ingegneristica e di corrosione quando il fluido non è completamente definito; quando la concentrazione, la fase o la temperatura variano; quando possono verificarsi condensazione, solidi, cristallizzazione, polimerizzazione, cloruri o H₂S; o quando l'esposizione esterna è severa. Fornire l'attrezzatura protetta, il caso di sfioro di riferimento, i termini di pressione, la capacità richiesta, l'intervallo di composizione, il comportamento di fase, il profilo di temperatura, la contropressione, i requisiti dei materiali a livello di tubazioni e componenti.
La sostituzione richiede un'ulteriore revisione dopo corrosione, perdite, bloccaggio, vibrazioni, riparazioni ripetute, identificazione mancante, modifica del processo o modifica del sistema di scarico. Conservare la vecchia scheda tecnica, la targhetta, i risultati riscontrati, le foto e la cronologia delle riparazioni. Non copiare la vecchia valvola solo perché le dimensioni corrispondono.
FAQ
Cos'è una valvola di sicurezza resistente alla corrosione?
È una valvola di sicurezza il cui corpo, le parti interne a contatto con il fluido e le parti funzionali esposte sono selezionate per un definito fluido o ambiente corrosivo. Richiede comunque una verifica separata della pressione di taratura, della capacità di scarico, della contropressione, dell'installazione e della documentazione.
L'acciaio inossidabile è sempre sufficiente per servizi corrosivi?
L'acciaio inossidabile è una famiglia di leghe e l'idoneità dipende dalla composizione, concentrazione, contaminanti, fase, temperatura, condizione di fabbricazione, meccanismo di corrosione ed esposizione del componente. Il grado del corpo da solo non è una prova sufficiente.
Quali dati sono necessari prima di selezionare una valvola di sicurezza resistente alla corrosione?
Fornire apparecchiature protette, scenario di sfioro governante, capacità richiesta, composizione completa del fluido e intervallo, fase, contaminanti, temperatura operativa e di sfioro, termini di pressione, contropressione, tubazioni, materiali dei componenti e requisiti documentali.
Quali parti della valvola di sicurezza richiedono una revisione per la corrosione?
Potenzialmente corpo, cappello, ugello, disco, guida, stelo, sede, molla, soffietto, guarnizione, premistoppa, O-ring, bulloneria, tappo, sfiati, tubazione di ingresso e tubazione di uscita. La revisione dipende dall'effettiva esposizione.
Un rivestimento o una fodera possono rendere una valvola di sicurezza resistente alla corrosione?
N. Un rivestimento o una fodera è adatto solo per superfici e condizioni approvate. Non può sostituire i controlli di pressione di tenuta, di assetto, di sede, dell'area di flusso, di temperatura, di ispezione, di riparabilità e di progettazione del produttore.
La resistenza alla corrosione influisce sulla capacità della valvola di sicurezza?
La compatibilità dei materiali, la capacità di scarico richiesta e la capacità certificata o nominale specifica del modello sono controlli separati. La dimensione della connessione, il materiale del corpo e la pressione di taratura non dimostrano la capacità.
Quando considerare un soffietto o una camera a molla protetta?
Considerarle quando la pressione di scarico o lo scarico corrosivo possono influenzare le parti della camera a molla, in base al materiale del soffietto del modello selezionato, ai limiti di temperatura, fatica, movimento, sfiato e contropressione.
Quali documenti richiedere per servizio corrosivo?
A seconda del progetto: datasheet di controllo, registri dei materiali dei componenti, ambito PMI, risultati di pressione di taratura e tenuta del sede, prove di capacità nominale, registri di riparazione as-found/as-left, tracciabilità e registri di ispezione/witness.
La norma ISO 15156 / NACE MR0175 si applica a ogni valvola di sicurezza resistente alla corrosione?
No. È pertinente agli ambienti di produzione di petrolio e gas contenenti H2S e di trattamento del gas naturale definiti nel suo ambito. Non è uno standard universale di compatibilità chimica e non sostituisce il codice di progettazione applicabile o la revisione dei materiali di progetto.
Un test di pressione di taratura superato dimostra l'idoneità del materiale o la capacità di sfioro?
N. Un collaudo di pressione di taratura verifica la regolazione di apertura in condizioni di prova specificate. L'idoneità dei materiali, la tenuta del sede, la capacità nominale e le prestazioni nel sistema installato richiedono prove separate.
Standard e Limiti di Selezione
Questa pagina spiega i limiti di materiale e configurazione relativi alla corrosione per le valvole di sicurezza. Non riproduce standard protetti da copyright, non calcola un carico di sfioro, non garantisce la compatibilità chimica né dichiara che un modello ZOBAI sia automaticamente conforme a una giurisdizione. ISO 4126-1 è uno standard di prodotto, non un codice applicativo. I documenti API hanno definito gli ambiti di raffineria/industria di processo. ISO 15156 / NACE MR0175 è utilizzato solo per H applicabile2Servizio per la produzione di petrolio e gas contenente zolfo. Per una panoramica degli argomenti ZOBAI, vedere Standard ASME per valvole di sicurezza.
Riferimenti ufficiali di ambito ed edizione
Utilizzare queste pagine ufficiali per confermare l'ambito e lo stato di pubblicazione corrente. La norma acquistata, l'edizione del progetto adottata, la scheda tecnica del produttore e i requisiti normativi locali rimangono vincolanti.
- ASME BPVC Sezione XIII, 2025 — Regole per la protezione da sovrapressione
- API 520 Parte I, 10ª Edizione — Dimensionamento e selezione
- Piano Standard API — stato attuale delle edizioni pubblicate per API 520, 521, 526, 527 e RP 576
- ISO 4126-1:2013 con Emendamento 1:2016 — standard di prodotto per valvole di sicurezza
- ISO 15156-1:2020 — Ambito di selezione dei materiali per la produzione di petrolio e gas contenente H₂S
- AMPP — Selezione dei materiali e progettazione per il controllo della corrosione
- Certificazione National Board NB-18 — elenco dispositivi di sicurezza per pressione
- Certificato National Board VR di Autorizzazione — ambito di riparazione valvole di sicurezza per pressione
Necessiti di una revisione della scheda tecnica per valvole di sicurezza per servizio corrosivo?
Inviare l'attrezzatura protetta, lo scenario di sfioro, la capacità richiesta, la chimica completa e l'intervallo di concentrazione, il comportamento di fase, i termini di pressione, il profilo di temperatura, la contropressione, il layout delle tubazioni, i requisiti dei materiali dei componenti e le prove richieste. Gli elementi sconosciuti devono essere contrassegnati come “da confermare”, non indovinati.
