Fehlerbehebung bei pilotgesteuerten Sicherheitsventilen Pilotgesteuerte Sicherheitsventile können in verschmutzten, wachsigen, ablagernden oder polymerisierenden Medien unzuverlässig werden, da der Pilotkreis von kleinen Messpfaden, Filtern, Drosseln, Pilot-Sitzen und Druckkammerkanälen abhängt. Eine Ablagerung muss nicht den Hauptventilsitz blockieren, um ein ernsthaftes Druckentlastungsproblem zu verursachen. Wenn der Pilot nicht in der Lage ist, ...

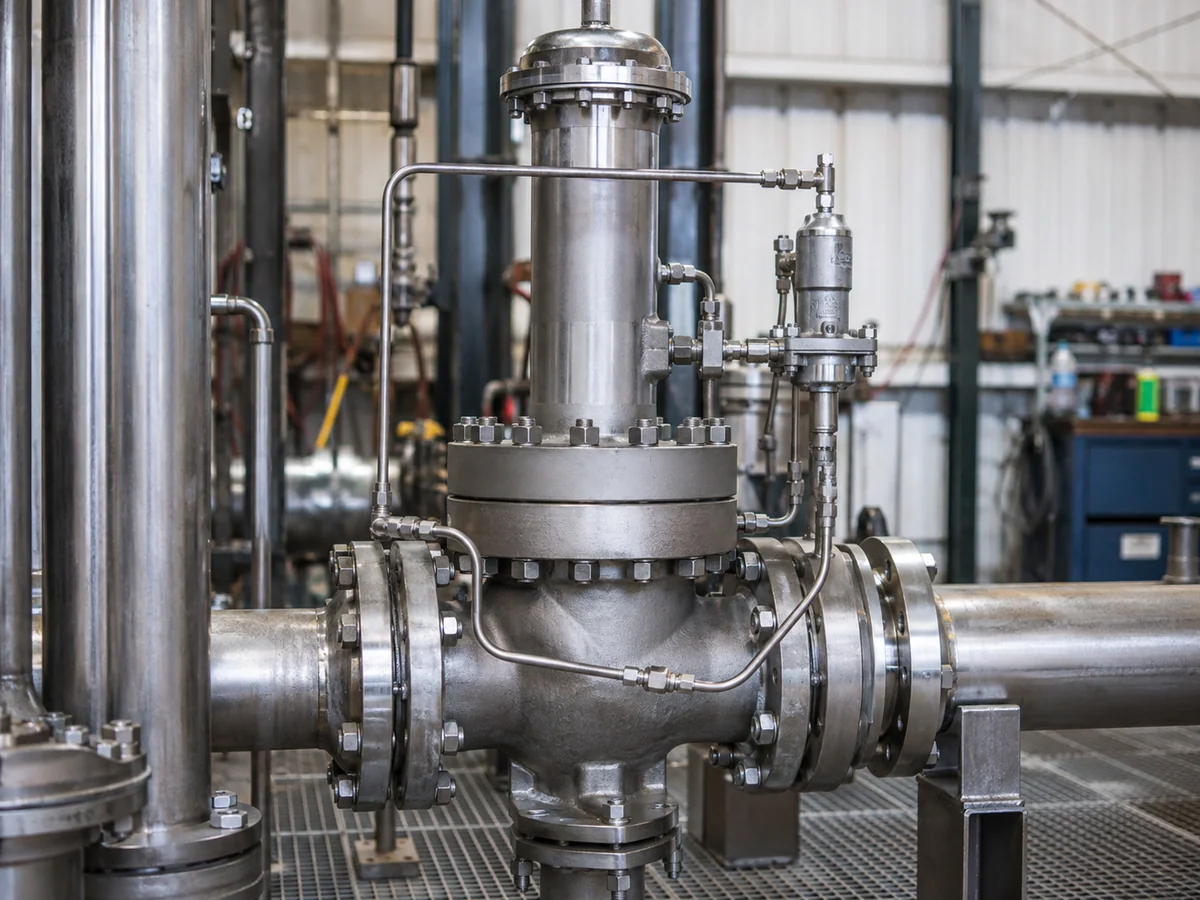

Fehlerbehebung bei pilotgesteuerten Sicherheitsventilen
Pilotgesteuerte Sicherheitsventile können in verschmutzten, wachsigen, ablagernden oder polymerisierenden Medien unzuverlässig werden, da der Pilotkreis von kleinen Messpfaden, Filtern, Drosseln, Pilot-Sitzen und Druckkammerkanälen abhängt. Eine Ablagerung muss nicht den Hauptventilsitz blockieren, um ein ernsthaftes Druckentlastungsproblem zu verursachen.
Wenn der Pilot den Druck nicht korrekt erfassen, die Druckkammer zum richtigen Zeitpunkt be- oder entlüften oder sauber schließen kann, kann das Hauptventil zu spät öffnen, instabil arbeiten, lecken oder nicht wieder schließen. Die wichtigste Frage ist nicht, ob das Ventil als pilotgesteuert bezeichnet wird, sondern ob der ausgewählte Pilotkreis im tatsächlichen Betrieb funktionsfähig bleibt.
Dies bedeutet nicht, dass ein pilotgesteuertes Sicherheitsventil automatisch für jeden verschmutzten Betrieb ungeeignet ist. Es bedeutet, dass der Betrieb auf Verunreinigungsart, Wachs- oder Polymerbildung, Temperaturprofil, Druckdaten, erforderliche Abblaseleistung, Gegendruck, Installation und Wartungszugänglichkeit überprüft werden muss, bevor ein Angebot oder Ersatz erfolgt.
Kurze Antwort: Warum verschmutzter Betrieb ein besonderes Risiko für pilotgesteuerte Sicherheitsventile darstellt
Ein pilotgesteuertes Sicherheitsventil verwendet ein Pilotsystem, um den Druck über dem Hauptventilteller oder -kolben zu steuern. In sauberem Betrieb kann dies einen hohen Betriebsdruck, dichtes Schließen und kontrolliertes Öffnungsverhalten unterstützen. In verschmutzten, wachsigen oder polymerisierenden Medien kann derselbe Steuerkreis zum Schwachpunkt werden.
Das Hauptrisiko ist nicht nur “Schmutz im Ventil”. Die technische Frage ist, ob der Pilot den Steuerdruck mit der für das maßgebliche Entlastungsszenario erforderlichen Zeitsteuerung übertragen, ablassen und wiederherstellen kann.
Das Hauptventil kann sauber sein, während der Pilotkreis bereits beeinträchtigt ist
Ein häufiger Fehler bei der Fehlersuche ist, nur den Sitz, die Düse und den Auslass des Hauptventils zu prüfen und dann anzunehmen, dass das Ventil in Ordnung ist, weil der größere Durchgang nicht sichtbar blockiert ist. Bei einem pilotgesteuerten Design übernehmen das Hauptventil und der Pilotkreis unterschiedliche Aufgaben.
Das Hauptventil stellt den Entlastungsströmungspfad bereit. Der Pilotkreis entscheidet, wann und wie das Hauptventil öffnen und wieder schließen darf. Wenn eine Fühlleitung oder eine Pilotdrossel teilweise blockiert ist, erkennt der Pilot den tatsächlichen Behälter- oder Leitungsdruck möglicherweise nicht schnell genug. Wenn der Dom-Entlüftungspfad eingeschränkt ist, öffnet das Hauptventil möglicherweise nicht wie erwartet. Wenn der Dom-Ladepfad nach der Entlastung eingeschränkt ist, kann das Ventil langsam schließen oder weiterhin lecken.

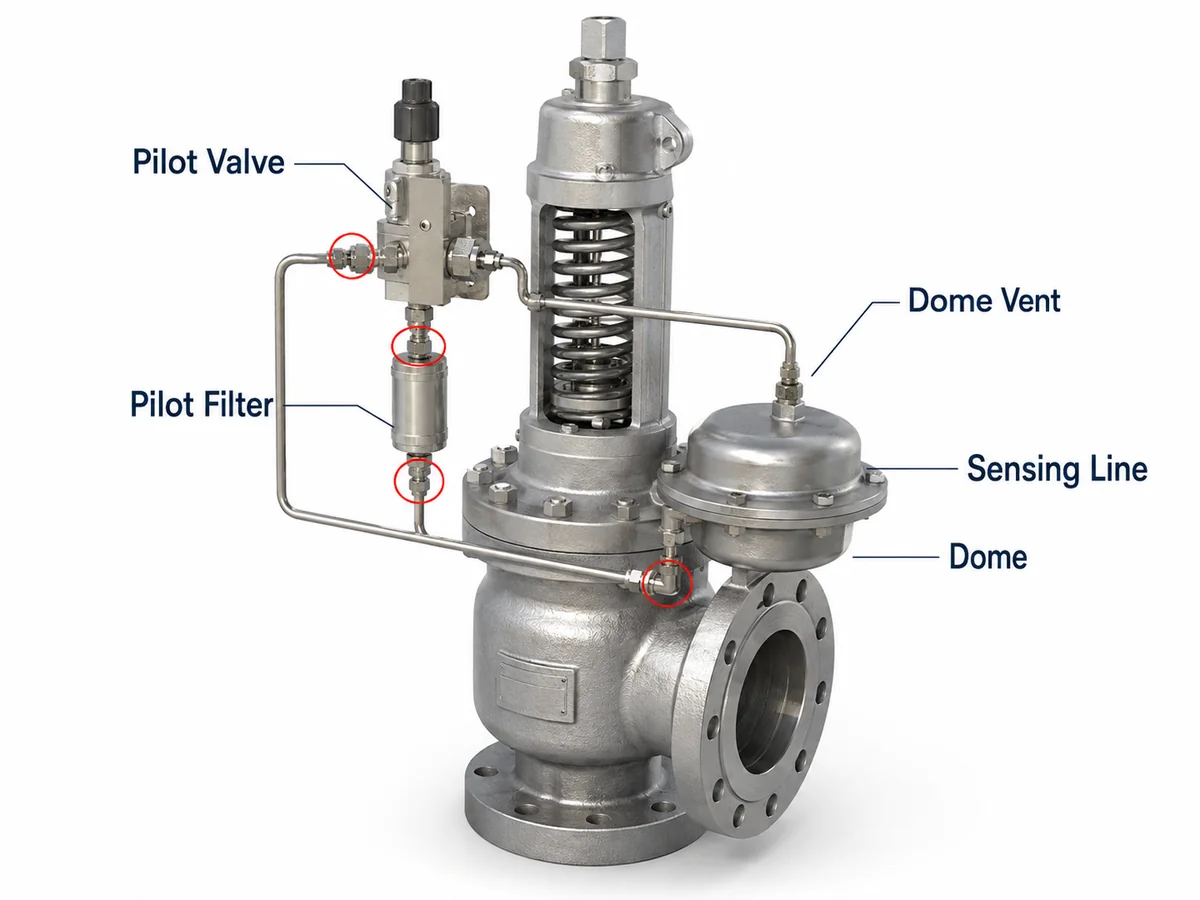

Vereinfachte technische Darstellung; keine Fertigungszeichnung oder zertifizierte Modellansicht.
Fehlerkette: Prozessverschmutzung gelangt in einen kleinen Kanal oder bildet sich dort → der Kanal wird verengt, klebrig oder blockiert → Druckübertragung oder Entlüftung der Steuerkammer ändert sich → das Ansprechverhalten des Piloten ändert sich → das Öffnen, die Stabilität oder das Wiedereinsetzen des Hauptventils wird unzuverlässig.
Deshalb ist Pilotgesteuerte Sicherheitsventile bei verschmutzten Medien müssen als vollständige Steuersysteme betrachtet werden, nicht nur als Hauptventilkörper.
Pilotkreisteile, die separat geprüft werden müssen
| Pilotkreisbereich | Risiko bei verschmutzten Medien | Technische Prüfung |
|---|---|---|
| Fühlerleitung | Blockiert, teilweise verengt, abgekühlt, gewachst oder mit Ablagerungen gefüllt | Verlegung, Gefälle, Länge, Isolationsrisiko, Wärmeverlust und vorgefundene Ablagerungen |
| Pilotzulauf / Drossel | Feststoffe oder klebrige Ablagerungen verlangsamen das Ansprechen des Piloten | Reinheit, Filterzustand und Kanalkonstruktion gemäß Herstellerauslegung |
| Pilotventilsitz | Partikel oder Ablagerungen verhindern ein dichtes Schließen des Piloten | Sitzfläche, Leckagehistorie, Reinigungsprotokoll und kompatible Weichteile |
| Befüllungspfad der Domkammer | Langsamer Druckaufbau im Dom nach der Entlastung | Druckwiederherstellung im Dom, Ablagerungen und Zustand der Pilotleitung |
| Entlüftungs-/Ablasspfad des Doms | Hauptventil kann langsam öffnen oder das erwartete Öffnungsverhalten nicht erreichen | Reinheit des Entlüftungspfads, Verlegung der Entlüftung und herstellerseitig freigegebene Anordnung |
| Filter oder Sieb | Schützt die Pilotkanäle, kann aber selbst zum Engpass werden | Inspektionsintervall, Zustand des Elements, Druckeinfluss und Wartungszugang |
Nicht alle verschmutzten Medien versagen auf die gleiche Weise
Verschmutzte Partikel, wachsartige und polymerisierende Medien sollten nicht als eine allgemeine Kategorie “verschmutzter Betrieb” behandelt werden. Jeder Mechanismus wirkt sich unterschiedlich auf den Pilotkreis aus, und jeder verändert die technische Entscheidung.
| Betriebsmechanismus | Typische Schadensstelle | Was die Entscheidung ändert |
|---|---|---|
| Partikuläre Verunreinigung | Filter, Messleitung, Pilotventil-Einlass, Drossel, Pilotventil-Sitz | Partikelbeladung, Schmutzquelle, Filteranordnung, Sauberkeit bei Inbetriebnahme und Wartungszugang |
| Wachsartige oder schwere Kohlenwasserstoffablagerung | Kühlere Rohrleitungen mit kleinem Durchmesser, stehende Leitungen, Niedrigdurchfluss-Pilotkanäle | Temperaturprofil, Wachsausfallverhalten, Abschaltbedingung, Umgebungstemperatur und Wärmeverlust |
| Polymerisierendes oder reaktives Medium | Niedrigdurchfluss-Steuerkanal, stehende Tasche, Pilotventil-Sitz oder Rohrleitung | Verweilzeit, Chemie, Inhibitorabhängigkeit, Temperaturfenster und Wiederauftreten nach der Reinigung |
| Unbekanntes Fouling-Verhalten | Kann nicht angenommen werden | Auswahl erst abschließen, wenn Medium, Ablagerungen und Wartungshistorie definiert sind |
Verschmutzter Partikelbetrieb: Wie Feststoffe den Steuerkreis verstopfen oder einschränken
Verschmutzter Partikelbetrieb kann Rost, Zunder, Katalysatorfeinteile, Rohrschutt, Korrosionsprodukte, Sand, Prozessfeststoffe oder Mitnahme aus vorgeschalteten Anlagen umfassen. Diese Partikel können intermittierend und nicht konstant auftreten. Ein Ventil kann eine erste Inspektion bestehen und dennoch nach Anlauf, Wartung, Rohrleitungsreinigung, Katalysatorwechsel oder einer Störung im vorgeschalteten Prozess unzuverlässig werden.
Signalverzögerung
Eine teilweise verstopfte Messleitung kann das Drucksignal zum Piloten verzögern. Das Ventil kann bei statischer Inspektion akzeptabel erscheinen, aber während eines tatsächlichen Ereignisses zu langsam reagieren.
Filterbeladung
Ein Pilotfilter kann nachgeschaltete Kanäle schützen, wird aber zum Wartungsteil. Wenn er sich mit Feststoffen belädt, kann er die nächste Einschränkungsstelle werden.
Domdruckfehler
Eine eingeschränkte Be- oder Entlüftung kann dazu führen, dass das Hauptventil zum falschen Zeitpunkt anspricht, langsam öffnet, spät wieder schließt oder nach dem Betrieb leckt.
Eine teilweise Einschränkung ist oft schwieriger zu diagnostizieren als eine vollständige Verstopfung. Eine vollständig blockierte Leitung kann bei der Inspektion gefunden werden. Ein teilweise eingeschränkter Weg kann immer noch etwas Druck durchlassen, aber nicht schnell genug für eine stabile Schutzaktion während eines tatsächlichen Entlastungsereignisses.
Wichtiger Hinweis: Filtration ist nicht dasselbe wie eine Qualifikation für verschmutzten Betrieb. Ein Filter kann Feststoffpartikel vor dem Filter reduzieren, kann aber nicht automatisch Wachsausfällung, Polymerbildung, klebrige Pilot-Sitzablagerungen, schlechte Messleitungsführung oder ungeeignete Temperatureinwirkung verhindern.
Wachsige und schwerkohlenwasserstoffhaltige Medien: Ablagerungen können temperaturabhängig sein
Wachsige Medien unterscheiden sich von normalen verschmutzten Medien. Das Fluid kann bei normaler Betriebstemperatur akzeptabel erscheinen, aber Wachs ablagern, wenn die Temperatur in einer kleinen Messleitung, Pilotrohrleitung, externen Verbindung oder in einem stagnierenden Volumen abfällt.
Die Hauptprozessleitung kann heiß und durchströmend bleiben, während der Pilotkreis eine geringere Geschwindigkeit und andere thermische Bedingungen aufweist. Dies kann lokal begrenzte Ablagerungen verursachen, selbst wenn die geschützte Ausrüstung selbst nicht stark verschmutzt erscheint. Für beheizte, viskose oder erstarrende Medien, Sicherheitsventile mit Heizmantel kann Teil einer umfassenderen Überprüfung der Betriebsbedingungen sein, ist aber kein automatischer Ersatz für eine Bewertung des Pilotgesteuerten Sicherheitsventils für verschmutzte Medien.

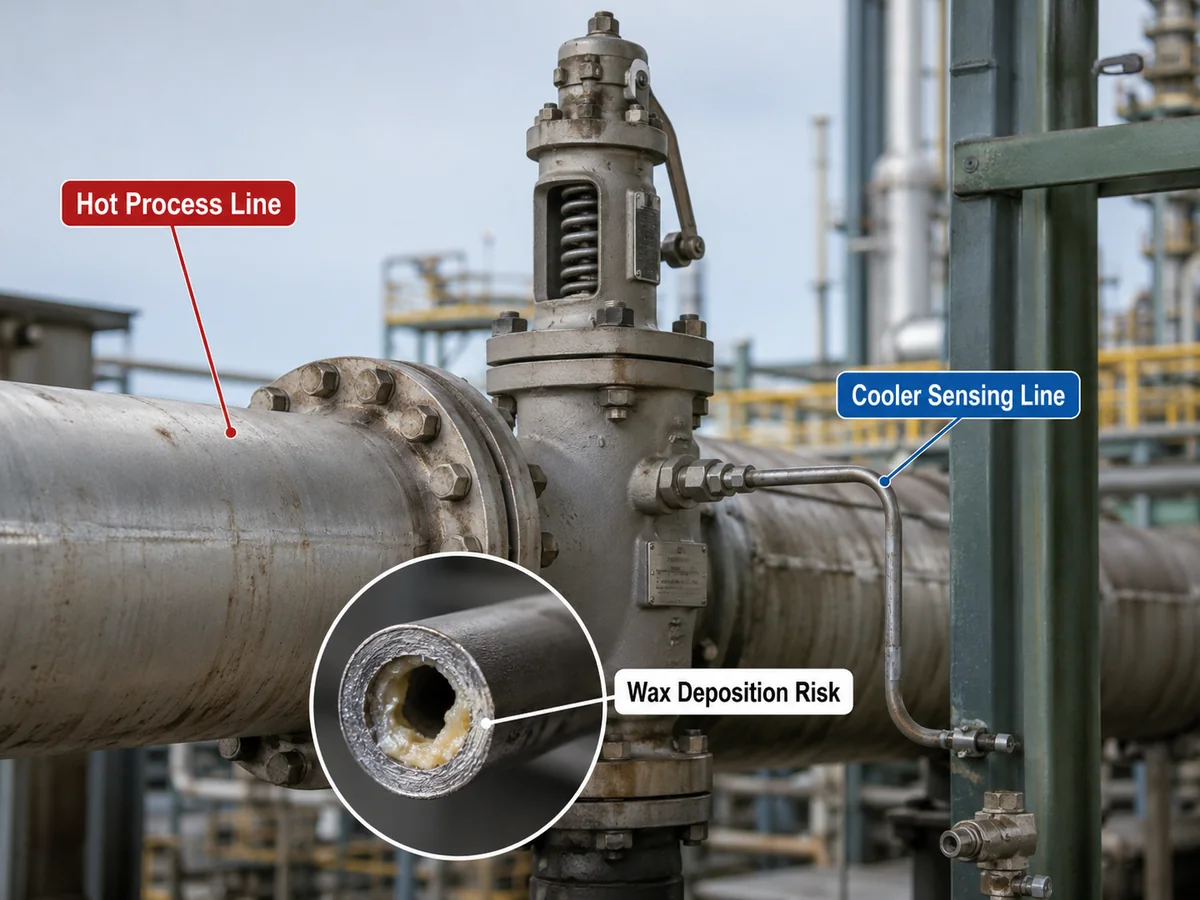

Konzeptionelle Engineering-Darstellung; Temperatur und Wachsverhalten müssen für das tatsächliche Prozessfluid bestätigt werden.
Wichtige Prüfpunkte sind normale Betriebstemperatur, Abblasetemperatur, Anfahr- und Abfahrtemperatur, minimale Umgebungstemperatur, Wärmeverlust aus kleinen Messleitungen, stagnierende oder tote Enden, Leitungsführung und -gefälle, Isolierungs- oder Begleitheizungsanforderungen und ob das Medium unter eine Wachsausscheidungs- oder Ablagerungsbedingung abkühlt.
Isolierung oder Begleitheizung sollte nicht als automatische Lösung behandelt werden. Sie muss gegen das Prozessfluid, die Ventilkonstruktion, die Messanordnung, den Wartungszugang und die Projektsicherheitsanforderungen geprüft werden. In einigen Fällen ist der schwerwiegendste Zustand nicht der Normalbetrieb, sondern der Kaltstart, das Abfahren, der Standby, der Winterbetrieb oder der intermittierende Betrieb.
Polymerisierende Medien: Eine kleine Verengung kann zu einer wachsenden Ablagerung werden
Polymerisierende Medien erfordern eine noch sorgfältigere Prüfung, da sich die Ablagerung im Pilotkreis bilden kann, anstatt einfach als Schmutz aus der vorgelagerten Rohrleitung zu kommen. Wenn das Prozessmedium unter bestimmten Temperatur-, Verweilzeit-, Sauerstoffexpositions-, Katalysator-, Inhibitor-, Druck- oder Stagnationsbedingungen polymerisieren kann, werden kleine Steuerkanäle zu Hochrisikostellen.
Der wichtigste Unterschied ist die Progression. Eine kleine Polymerablagerung kann das Druckansprechverhalten verändern. Diese Veränderung kann die Verweilzeit erhöhen oder die Spülung reduzieren. Die Verengung kann sich dann mit der Zeit verschlimmern.

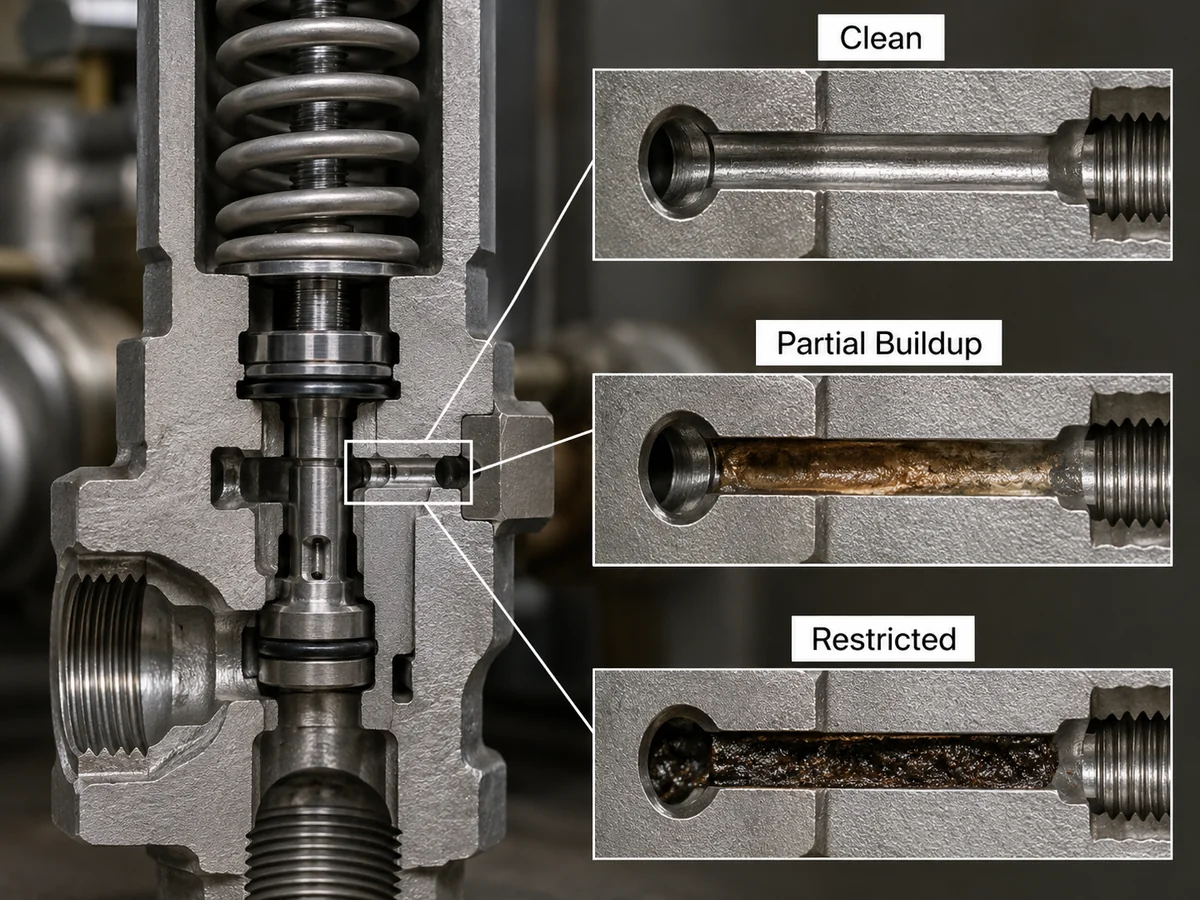

Vereinfachte technische Darstellung; das tatsächliche Polymerisationsrisiko hängt von der Prozesschemie und den Betriebsbedingungen ab.
Ein wiederholtes Reinigen-und-Wiedereinbauen-Muster ist ein Warnsignal. Wenn die Reinigung des Piloten den Betrieb vorübergehend wiederherstellt, aber dieselben Symptome zurückkehren, liegt die Ursache möglicherweise nicht an mangelnder Wartung. Möglicherweise erzeugt oder legt die gewählte Pilotanordnung eine stagnierende Tasche frei, in der das Fluid nicht stabil ist.
Bei polymerisierenden Medien sollte die RFQ- oder Ersatzprüfung nicht bei Ventilgröße, Ansprechdruck und Flanschdruckstufe enden. Sie sollte Prozesszusammensetzung, Polymerisationsmechanismus, Inhibitorabhängigkeit, Temperaturfenster, Empfindlichkeit gegenüber stagnierenden Volumina, Wartungshistorie und Herstellernachweise für die vorgeschlagene Pilotkonfiguration umfassen.
Welches Ausfallverhalten sollten Ingenieure untersuchen?
Verschmutzte, wachsartige oder polymerisierende Medien können mehrere beobachtbare Symptome verursachen. Diese Symptome beweisen die Ursache nicht allein, zeigen aber, wo die Inspektion beginnen sollte.
- verzögertes Öffnungsverhalten;
- inkonsistentes Ansprechverhalten im Betrieb;
- instabile Modulation oder Zyklieren, wenn die Pilotkonstruktion moduliert;
- langsameres Öffnen des Hauptventils als erwartet;
- unvollständige Entlüftung der Domkammer;
- langsamer Druckaufbau in der Domkammer;
- Leckage nach dem Betrieb;
- kein sauberes erneutes Schließen;
- häufigere Wartungsintervalle;
- repeat fouling after cleaning;
- different behavior after shutdown, cold weather or process composition change.
| Beobachtetes Symptom | Possible Contamination Mechanism | Was zuerst zu prüfen ist | Keine Annahmen treffen |
|---|---|---|---|
| Verzögerte Reaktion | Restricted sensing line or pilot inlet | Sensing path cleanliness, filter condition and routing | Set pressure is wrong |
| Slow main-valve opening | Restricted dome venting or pilot exhaust | Dome vent path, pilot exhaust and control passages | Main nozzle is undersized |
| Failure to reseat | Pilot seat contamination or slow dome repressurization | Pilot seat, dome charging path and deposits | Main seat alone is damaged |
| Intermittierende Undichtigkeit | Deposits on pilot seat or unstable pilot control | Pilot condition, soft goods and service history | Seat material alone is the cause |
| Cycling or instability | Combination of fouling, inlet loss, back pressure or sizing mismatch | Pilot circuit, inlet pressure loss, outlet system and valve sizing | Dirty service is the only cause |
| Increasing maintenance frequency | Progressive fouling, wax buildup or polymer formation | Deposit type, cleaning records and operating cycle | Shorter maintenance interval is a permanent solution |
| Problems after cold shutdown | Wax or heavy-fluid deposition in small-bore lines | Temperature profile, line routing and stagnant sections | The normal operating temperature proves suitability |
| Repeated fouling after cleaning | Deposit formation inside control path | Polymerization tendency, stagnant volume and process chemistry | Cleaning alone solves the problem |
Do Not Diagnose Pilot Fouling Until You Exclude System-Level Causes
Pilot fouling is only one possible explanation. A pressure-relief device is part of an installed system. Before deciding that dirty service has caused the failure, engineers should also review system-level causes.
Einlassdruckverlust
Excessive pressure loss between the protected equipment and valve inlet can cause unstable operation. A restricted pilot circuit can create a similar symptom, so both must be checked. The Installationsanleitung für Sicherheitsventile should be reviewed when inlet connection, sensing location, piping support or discharge arrangement may affect valve behavior.
Ausgangsgegendruck
Back pressure can change safety valve behavior depending on valve type, configuration and discharge system. Superimposed back pressure and built-up back pressure should be reviewed separately. A pilot-operated valve does not automatically solve every back-pressure condition, and dirty service does not remove the need to check discharge piping and outlet system resistance. For background, review Gegendruck und Faltenbalg.
Sizing and Operating Margin
An oversized valve, insufficient stable flow, poor operating margin or incorrect selected orifice can also cause unstable operation. Set pressure is not capacity. Connection size is not certified or documented relieving capacity. A valve may be physically connected to the system and still be wrong for the required relieving load. The capacity basis should be checked against Sicherheitsventil-Auslegung und zertifizierter Abblaseleistung.
Relief-System Review
If the symptom may involve discharge piping, depressuring, inlet loss, relief scenario definition or system interaction, the review should not stop at the valve body. The broader API 521 Druckentlastungssysteme context may be relevant when evaluating whether the installed system still supports the intended protective function.
Maintenance or Assembly Problems
After repair or cleaning, assembly error, damaged seals, wrong soft goods, blocked tubing, incorrect pilot setting or incomplete testing can create symptoms that look like process fouling. Review as-found and as-left records before making a replacement decision.
Unsafe Shortcuts to Avoid in Dirty-Service POSV Replacement
Do Not Replace by Flange Size Alone
Connection size proves the physical connection only. It does not prove selected orifice, coefficient, certified capacity, fluid basis or suitability for the governing relief scenario.
Do Not Treat Set Pressure as Capacity
Set pressure identifies the pressure setting. It does not prove the required relieving capacity, rated capacity, two-phase behavior or suitability after a process change.
Do Not Add a Filter Without Review
A filter can help, but it can also become the restriction. Filter size, access, element condition, maintenance interval and manufacturer approval matter.
Do Not Change Pilot Tubing Informally
Sensing location, tubing routing, vents, purge, heat tracing and clean-supply arrangements affect the protective function and should not be field-modified without engineering review.
Purge, Remote Sensing, Clean-Supply, Heating and Other Mitigation Options Need Design Review
There are possible mitigation strategies for some dirty, waxy or polymerizing services, but they must be reviewed as engineered arrangements, not field improvisations.
Clean or External Pilot Supply
This may reduce exposure of the pilot circuit to process contamination, but compatibility with the valve design and pressure-protection function must be confirmed.
Purge or Remote Sensing
A purge system must not compromise sensing accuracy, and a remote sensing line must still represent the protected equipment pressure.
Temperature Control
Heat tracing or insulation may be relevant for waxy service, but it must be reviewed against fluid behavior, safety requirements and maintenance access.
Other review directions may include manufacturer-approved pilot filters, alternate sensing-line routing, minimized stagnant volumes, service-specific pilot arrangements, accessible inspection points and defined maintenance evidence based on actual service history.
Do not modify a pilot circuit in the field without engineering approval. Unapproved changes to sensing lines, filters, vents, clean supply, purge flow or heating can compromise the protective function.
Manufacturer Evidence and Limits
Manufacturer documentation for pilot-operated relief valves commonly shows that service-specific accessories or configurations may exist for certain product families. Examples include remote pressure sensing, pilot filtering, clean media source arrangements, dirty-service options and other pilot-circuit modifications. This supports the need for manufacturer review, but it does not make filtration, purge, remote sensing or heating a universal solution for every dirty service.
- Emerson Anderson Greenwood pilot-operated relief valve documentation shows product-family options such as remote pressure sensing. These are product-specific options, not general approval for all services.
- Baker Hughes Consolidated 3900 POSRV documentation includes dirty-service / precipitation / viscous-fluid option context for a defined POSRV product family. This should be used as manufacturer-specific evidence, not as a ZOBAI model claim.
For ZOBAI RFQ review, this means the buyer should provide the actual process medium, phase, contaminants, temperature profile, pressure data, required capacity, back pressure, sensing arrangement and maintenance evidence. The final configuration must be confirmed against the selected valve series, manufacturer data, applicable code edition, project specification and local regulatory requirements.
When Should You Reconsider Using a Pilot-Operated Safety Valve?
A pilot-operated safety valve may still be suitable in some contaminated services if the contamination mechanism is understood and the manufacturer-approved configuration addresses the risk. It should be reconsidered when the service has a high probability of plugging, deposition, polymer growth or maintenance failure in the control circuit.
| Betriebsbedingung | POSV Review Direction | Hauptanliegen |
|---|---|---|
| Sauberes Gas oder Dampf | Normal POSV review | Standard pressure, capacity, back-pressure and material inputs |
| Occasional fine solids | Special pilot/filter review | Restriction and maintenance evidence |
| Heavy particulate loading | High-risk review | Rapid filter or passage fouling |
| Waxy hydrocarbon | Temperature and deposition review | Small-bore cold spots and stagnant sections |
| Polymerizing fluid | Specialist service review | Deposit growth inside low-flow control paths |
| Unknown contamination mechanism | Auswahl nicht abschließen | Insufficient service definition |
| Frequent repeat fouling | Reassess valve configuration | Cleaning may not solve root cause |
| Critical service with poor access | Strong reliability review | Inspection and maintenance may be impractical |
Final Selection Direction: Keep, Review, or Reconsider
Keep POSV Review Path
Use the normal POSV review route only when the medium is clean enough, the pilot circuit is compatible with the service, required capacity and back pressure are confirmed, and maintenance access is realistic.
Special POSV Review Required
Use this route for occasional solids, wax tendency, filter loading risk, sensing-line uncertainty or service history that shows intermittent fouling but not uncontrolled deposit growth.
Reconsider Configuration
Reconsider the pressure-relief configuration when the service has heavy solids, repeat wax blockage, polymer growth, unknown deposits, poor maintenance access or repeated failure after cleaning. Broader valve selection can then be reviewed through the Leitfaden zur Auswahl von Sicherheitsventilen.
Alternative configurations should be evaluated against the actual relief scenario, required relieving capacity, back pressure, material compatibility, installation and applicable code basis. They should not be selected only because the service is described as dirty.
Inspection and Maintenance Evidence That Should Be Reviewed
For an existing valve, the most useful evidence is usually the as-found condition. Before ordering a replacement, collect information that shows where the failure chain begins.
- photos of pilot filter condition;
- deposits found in sensing lines;
- pilot seat contamination;
- dome tubing condition;
- cleaning frequency;
- date and condition after the last maintenance event;
- as-found and as-left set pressure;
- seat-tightness test results where applicable;
- leakage history;
- operating temperature history;
- shutdown or cold-weather history;
- process composition changes;
- upstream maintenance or debris events;
- existing datasheet and nameplate;
- previous repair parts and soft goods;
- management-of-change records.
A set-pressure test alone does not prove that the installed valve is suitable for dirty service. Seat tightness, pilot response, capacity basis, installed piping and service contamination must be reviewed separately.
RFQ and Replacement Data for Dirty, Waxy, or Polymerizing Service
Before requesting a quotation or replacement recommendation, send enough data to define the protection duty and the contamination risk.
Checklist visual only; it does not replace project engineering review.
| Erforderliche Daten | Warum es wichtig ist |
|---|---|
| Geschütztes Equipment | Confirms what must be protected |
| Maßgeblicher Entlastungsfall | Defines why the valve must relieve |
| Medium und Zusammensetzung | Identifies contamination, wax or polymer risks |
| Phase basis | Gas, vapor, liquid and two-phase duties cannot be interchanged |
| Solids or contamination description | Defines plugging and filter risk |
| Wax or deposition tendency | Determines temperature-related fouling risk |
| Polymerization tendency | Determines deposit-growth risk in stagnant passages |
| Betriebsdruck / MAWP / Ansprechdruck | Separates normal operation, protected equipment limit and valve setting |
| Erforderliche Entlastungskapazität und Kapazitätsbasis | Confirms the flow duty to be protected |
| Entlastungstemperatur | Affects material, deposits and sizing basis |
| Überlagerter und aufgebauter Gegendruck | Affects valve behavior before and during discharge |
| Inlet, outlet and sensing-line arrangement | Helps evaluate inlet loss, discharge effects and contamination-prone geometry |
| Existing filter, purge or clean-supply arrangement | Shows current contamination-control strategy |
| Materials and soft goods | Confirms compatibility with medium and temperature |
| Existing nameplate, datasheet and maintenance history | Prevents replacement by appearance only |
| Anwendbarer Code und Dokumente | Defines project acceptance basis |
The main selection risk is replacing the valve by appearance, flange size or nameplate set pressure alone. Connection size alone does not prove capacity, and set pressure alone does not prove the selected valve can protect the governing relief case.
For sizing-related review, see the ZOBAI guide to API 520 Auslegung von Sicherheitsventilen.
Failure Investigation Workflow Before Replacement
- Bestätigen Sie die geschützte Ausrüstung und das maßgebliche Entlastungsszenario. Do not troubleshoot the valve separately from the system it protects.
- Collect as-found evidence. Photograph pilot filter, sensing line, deposits, tubing, pilot seat and maintenance findings before cleaning.
- Identify the contamination mechanism. Separate particulate solids, wax deposition, polymer growth, liquid carryover and unknown fouling.
- Check system effects. Review inlet loss, outlet back pressure, operating margin, valve sizing and discharge piping before blaming the pilot alone.
- Review manufacturer-approved arrangements. Confirm whether filter, purge, clean supply, remote sensing or heating is supported for the selected valve design.
- Recheck capacity and code basis. Required capacity, certified/documented capacity, medium phase and adopted standard edition must still be confirmed.
- Decide whether replacement by same type is acceptable. If the failure mechanism remains unresolved, repeating the same valve configuration may repeat the failure.
Zusammengesetzte Ingenieurszenarien
The following scenarios are illustrative training examples. They are not ZOBAI customer cases and should not be treated as proof of product performance.
Composite Scenario 1: Particulate Fouling After Upstream Maintenance
A pilot-operated valve begins responding inconsistently after upstream equipment is opened for maintenance. The main valve seat appears acceptable, but debris is found in the sensing path and pilot filter. The likely failure chain is debris migration, partial pilot restriction and delayed pressure transmission.
The corrective action is not simply to reset the valve. The sensing path, pilot filter, pilot seat and upstream cleanliness should be reviewed. The prevention measure may include startup cleanliness control, filtration review and maintenance evidence requirements.
Composite Scenario 2: Waxy Hydrocarbon After Cold Shutdown
A valve operates acceptably during hot normal operation but becomes unreliable after cold shutdown. Inspection finds waxy deposits in a small-bore external sensing connection. The likely failure chain is temperature drop, wax deposition and restricted pressure communication.
The review should include minimum ambient temperature, shutdown condition, line routing, stagnant pockets and manufacturer-approved temperature-control options. Insulation alone should not be assumed to solve the problem.
Composite Scenario 3: Polymerizing Fluid With Repeat Cleaning
A valve returns to normal after pilot cleaning, but similar symptoms appear again after a period of operation. The failure chain may be polymer formation in a low-flow pilot passage or stagnant control volume.
Repeated cleaning may restore short-term operation without solving the root cause. The service chemistry, residence time, pilot arrangement and suitability of the valve configuration should be reviewed before selecting the same replacement design.
Standards and Engineering Boundary
Pilot-operated safety valves may be specified and reviewed under project-adopted pressure-relief standards and pressure equipment codes. ISO 4126-4 is a product standard for pilot-operated safety valves and should not be treated as an application-selection approval for every dirty, waxy or polymerizing service. ZOBAI also provides an internal overview of ISO 4126 Sicherheitsventil-Normen for buyers who need a broader standards context. API 520 Teil I is a sizing and selection reference for pressure-relieving devices in refinery service. API 521 befasst sich mit Druckentlastungs- und Druckentlastungssystemen. ASME BPVC Abschnitt XIII is a reference for rules for overpressure protection.
The adopted edition, jurisdictional requirements, manufacturer data and project specification must be verified for each project. This article does not replace relief-system calculation, manufacturer review or local regulatory approval.
FAQ
Können pilotgesteuerte Sicherheitsventile in verschmutzten Medien eingesetzt werden?
Manchmal, aber nicht grundsätzlich. Bei verschmutzten Medien müssen der Verschmutzungsmechanismus, der Pilotkreis, der Messpfad, die Filter- oder Spülkonfiguration, der Wartungszugang, die Temperaturbedingungen und die herstellerseitig freigegebene Ausführung geprüft werden.
Kann ein Pilotfilter ein POSV-Versagen verhindern?
Ein Filter kann feste Verunreinigungen reduzieren, die in den Pilotkreis gelangen, kann aber auch eine Einschränkung darstellen. Er verhindert nicht automatisch Wachsablagerungen, Polymerbildung, klebrige Ablagerungen am Pilotventilsitz oder eine schlechte Verlegung der Fühlleitung.
Warum bildet sich Wachs in den Fühlerleitungen des Piloten?
Wachs kann in der heißen Prozessleitung mobil bleiben, sich jedoch ablagern, wenn Messleitungen mit kleinem Durchmesser oder Pilotleitungen abkühlen. Niedrige Strömungsgeschwindigkeit, stagnierende Abschnitte, kalter Stillstand und ungünstige Verlegung können das Ablagerungsrisiko erhöhen.
Warum ist Polymerisationsbetrieb für ein pilotgesteuertes Ventil schwierig?
Bei polymerisierenden Medien können sich in Bereichen mit geringem Durchfluss oder in stehenden Steuerkanälen Ablagerungen bilden. Bereits eine geringe Ablagerung kann das Ansprechverhalten des Piloten, die Entlüftung der Dome-Kammer oder das Wiedereinsetzverhalten verändern.
Kann verschmutzter Betrieb dazu führen, dass sich ein pilotgesteuertes Ventil verspätet öffnet?
Ja. Wenn die Fühlleitung, der Piloteingang, der Filter oder die Steuerdrossel teilweise verstopft ist, kann der Druck den Piloten nicht korrekt oder schnell genug erreichen. Die Ventilreaktion kann verzögert oder instabil sein.
Wie kann ich feststellen, ob die Instabilität durch Verschmutzung des Piloten oder durch die Rohrleitung verursacht wird?
Beides prüfen. Einlassdruckverlust, Auslassgegendruck, überdimensionierte Ventilauswahl, geringe Betriebsreserve und Auswirkungen der Abblasleitung können ebenfalls Instabilität verursachen. Eine Verschmutzung des Piloten sollte anhand von Inspektionsnachweisen bestätigt werden.
Wann sollte eine andere Druckentlastungsventil-Konfiguration in Betracht gezogen werden?
Erwägen Sie eine andere Konfiguration, wenn der Betrieb starke Feststoffe, wiederkehrende Wachsablagerungen, Polymerbildung, schlechten Zugang für Wartungsarbeiten, unbekanntes Kontaminationsverhalten oder wiederholte Verschmutzung des Piloten trotz Reinigung und Herstellerprüfung aufweist.
Ask for an Engineering Review Before Replacing a Dirty-Service POSV
If your pilot-operated safety valve is used in dirty, waxy or polymerizing service, send the process conditions before selecting a replacement valve. A proper review should determine whether the pilot circuit can be engineered for the service, or whether another pressure-relief configuration should be evaluated.
Please include the protected equipment, governing relief scenario, medium and phase, contamination description, operating pressure, MAWP or design pressure, set pressure, required relieving capacity, relieving temperature, back pressure, inlet and outlet piping, sensing-line arrangement, materials, existing datasheet, nameplate and maintenance history.
