为什么先导式安全阀在脏污、含蜡或易聚合工况下会失效

主阀可能仍然洁净，但先导回路的功能已经受到影响

故障排查中的一个常见错误，是只检查主阀阀座、喷嘴和出口，然后因为较大的流道没有明显堵塞，就认定阀门状态可以接受。在先导式结构中，主阀与先导回路承担着不同的功能。

主阀提供泄放流动通道，先导回路则控制主阀何时开启、如何开启以及何时回座。如果取压管线或先导回路中的节流部位发生局部堵塞，先导阀可能无法及时感测到容器或管线的实际压力。如果顶部控制腔的泄压通道受阻，主阀可能无法按预期开启。如果泄放结束后顶部控制腔的充压通道受阻，主阀可能回座缓慢或持续泄漏。

简化工程示意图；并非制造图纸或经过认证的具体型号剖面图。

这就是为什么 先导式安全阀 脏污介质工况下的先导式安全阀必须作为完整的控制系统进行审核，而不能仅检查主阀阀体。

需要分别审核的先导回路部件

并非所有脏污介质工况都会以相同方式导致故障

不能将含固体颗粒、含蜡和易聚合的介质工况笼统归为同一种“脏污介质工况”。不同的污染或沉积机理对先导回路的影响不同，也会改变相应的工程判断。

含固体颗粒的脏污介质：固体颗粒如何堵塞或限制控制回路流动

含固体颗粒的脏污介质可能包含铁锈、水垢、催化剂细粉、管道杂质、腐蚀产物、砂粒、工艺固体颗粒或上游设备夹带的固体物。这些颗粒可能间歇性出现，而非持续存在。即使阀门通过了初次检查，在系统启动、维护、管线清洗、催化剂更换或上游工况异常之后，仍可能出现可靠性问题。

局部流动受限通常比完全堵塞更难诊断。完全堵塞的管线可能在检查过程中被发现，而局部受阻的通道仍可能传递一定的压力，却无法以足够快的速度传递压力信号或完成压力控制，从而影响真实泄放事件中的稳定保护动作。

含蜡及重质烃介质：沉积物的形成可能与温度有关

含蜡介质工况不同于普通脏污介质工况。流体在正常工作温度下可能表现正常，但当小口径取压管线、先导阀连接管路、外部接口或介质滞留区域的温度下降时，就可能发生蜡质析出和沉积。

主工艺管线中的介质可能仍保持较高温度并持续流动，而先导回路中的流速较低，热环境也可能不同。因此，即使受保护设备本身没有明显的严重污垢沉积，先导回路局部仍可能形成沉积物。对于需要加热、黏度较高或容易凝固的介质， 夹套式安全阀 可能属于更广泛的工况条件审核内容，但不能自动替代对脏污介质工况下先导式安全阀的适用性评估。

概念性工程示意图；实际工艺介质的温度条件及蜡质析出特征必须根据具体流体确认。

重要审核事项包括正常工作温度、泄放温度、启动和停机温度、最低环境温度、小口径取压管线的热量损失、介质滞留区或死角管段的位置、管线走向及坡度、保温或伴热要求，以及介质温度是否会降至蜡质开始析出或发生沉积的条件以下。

不能将保温或伴热视为自动解决问题的措施。必须结合工艺介质、阀门设计、取压配置、维护检修的可达性及项目安全要求进行审核。在某些情况下，最严苛的条件并非正常运行，而是低温启动、停机、备用状态、冬季运行或间歇运行。

易聚合介质：细小节流部位可能逐渐形成并积累沉积物

易聚合介质需要更加谨慎地审核，因为沉积物可能直接在先导回路内部形成，而不只是作为污垢从上游管道进入。如果工艺介质在特定温度、停留时间、氧气接触、催化剂、阻聚剂、压力或流体滞留条件下可能发生聚合，那么细小的控制通道就可能成为高风险部位。

最重要的区别在于沉积物可能逐渐累积。少量聚合物沉积就可能改变压力响应，而这种变化又可能增加介质停留时间或减少冲洗作用，使通道的流动限制随着时间推移进一步加重。

简化工程示意图；实际聚合风险取决于工艺介质的化学特性及运行条件。

反复出现清洁后恢复运行、随后再次故障的维护模式，是一个值得警惕的信号。如果清洁先导阀后运行暂时恢复正常，但相同症状再次出现，根本原因可能并非维护不当，而是所选先导回路配置形成了介质滞留区域，或使介质暴露于不稳定的工况条件。

对于易聚合介质，询价或阀门替换审核不能仅核对阀门尺寸、整定压力和法兰压力等级，还应包括工艺介质成分、聚合机理、对阻聚剂的依赖程度、温度范围、对介质滞留体积的敏感性、维护历史，以及制造商针对拟选先导回路配置提供的技术证据。

工程人员应关注哪些故障表现？

含杂质、含蜡或易聚合介质工况可能引发多种可观察到的故障症状。这些症状本身不能证明根本原因，但可以帮助确定检查的起点。

• 开启响应延迟；
• 实际运行中的整定压力响应不一致；
• 对于采用调节式先导阀的设计，出现升程调节不稳定或反复启闭；
• 主阀开启速度低于预期；
• 顶部控制腔泄压不充分；
• 顶部控制腔重新加压缓慢；
• 阀门动作后发生泄漏；
• 无法正常回座；
• 维护频率不断增加；
• 清洁后再次出现污垢沉积；
• 停机、寒冷天气或工艺介质成分变化后，阀门运行表现发生改变。

在排除系统层面的原因之前，不要将故障归因于先导回路污垢沉积

先导回路污垢沉积只是可能的解释之一。压力泄放装置是整个安装系统的一部分。在认定故障由脏污介质引起之前，工程人员还应检查系统层面的其他可能原因。

入口压力损失

受保护设备与阀门入口之间的压力损失过大，可能导致运行不稳定。先导回路受阻也可能产生类似症状，因此两者都必须检查。相关的 安全阀安装指南 应在入口连接、取压位置、管路支撑或排放布置可能影响阀门动作时一并审核。

出口背压

背压对安全阀动作的影响取决于阀门类型、具体配置及排放系统。应分别核查叠加背压和积聚背压。先导式安全阀并不能自动解决所有背压问题，脏污介质工况也不能成为省略排放管路及出口系统阻力检查的理由。有关背景知识，请参阅 背压与波纹管.

阀门定径与工作压力裕量

阀门选型过大、稳定流量不足、工作压力裕量不合理或选用的流道孔径不正确，也可能导致运行不稳定。整定压力不等于泄放能力，连接尺寸也不等于认证泄放能力或有文件依据的泄放能力。即使阀门能够在物理连接上安装到系统中，也仍可能无法满足所需泄放负荷。泄放能力依据应结合相关资料进行核查 安全阀定径和认证泄放能力.

泄放系统审核

如果故障症状可能涉及排放管路、系统泄压、入口压力损失、泄放工况定义或系统相互作用，审核就不能仅停留在阀体本身。更广泛的 API 521 压力泄放系统 系统背景可能有助于评估已安装系统是否仍能实现预期的压力保护功能。

维护或装配问题

维修或清洁后，装配错误、密封件损坏、软密封材料选用不当、连接管路堵塞、先导阀整定值不正确或测试不完整，都可能产生看似由工艺介质污垢沉积引起的症状。在决定是否更换阀门之前，应审核维修前的原始状态记录及维修后的最终状态记录。

脏污介质工况下替换先导式安全阀时应避免的不安全做法

吹扫、远程取压、洁净介质供压、加热及其他风险缓解措施均须经过设计审核

对于某些含杂质、含蜡或易聚合介质工况，可以考虑采取风险缓解措施，但这些措施必须作为经过工程设计的系统配置进行审核，而不能依靠现场临时改装。

其他可考虑的审核方向包括制造商批准的先导阀过滤器、调整取压管线走向、尽量减少介质滞留体积、采用针对具体工况设计的先导回路配置、设置便于检查的位置，以及根据实际运行和维护历史明确维护要求及相关记录。

制造商技术证据与适用限制

先导式安全泄放阀的制造商技术文件通常表明，某些产品系列可以提供针对特定工况的附件或配置，例如远程取压、先导回路过滤、洁净介质供压、脏污介质专用选项及其他先导回路改进配置。这说明有必要进行制造商专项审核，但并不意味着过滤、吹扫、远程取压或加热能够普遍解决所有脏污介质工况的问题。

对于 ZOBAI 的询价审核，这意味着采购人员应提供实际工艺介质、相态、污染物、温度变化情况、压力数据、所需泄放量、背压、取压配置及维护记录。最终配置必须依据所选阀门系列、制造商数据、适用规范版本、项目技术规范及当地监管要求进行确认。

哪些情况下应重新考虑使用先导式安全阀？

对于某些含污染物的工况，如果污染或沉积机理已经明确，并且制造商批准的配置能够应对相关风险，先导式安全阀仍可能适用。但当介质很可能在控制回路中造成堵塞、沉积、聚合物持续积累，或维护措施可能无法有效保障其功能时，就应重新评估这种阀门配置。

最终选型方向：继续评估、专项审核或重新考虑

评估其他阀门配置时，必须结合实际泄放工况、所需泄放量、背压、材料相容性、安装条件及适用规范依据进行判断，不能仅因为介质被描述为脏污就选择其他结构。

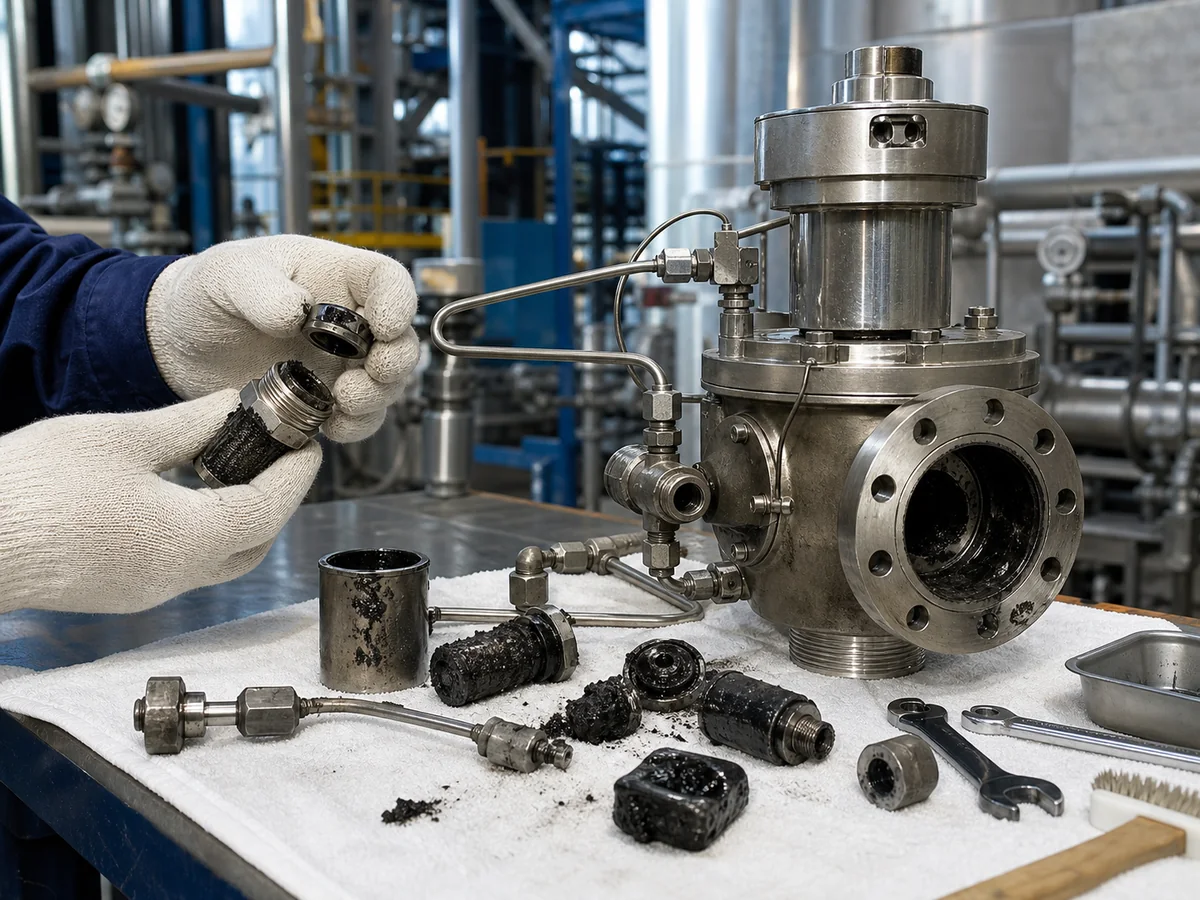

需要审核的检查与维护证据

对于现有阀门，通常最有价值的证据是拆检时发现的原始状态。在订购替换阀门之前，应收集能够帮助确定故障链条起点的信息。

• 先导阀过滤器状态照片；
• 取压管线内发现的沉积物；
• 先导阀阀座污染情况；
• 顶部控制腔连接管路状态；
• 清洁频率；
• 上次维护的日期及维护后的设备状态；
• 维修前原始状态和维修后最终状态的整定压力；
• 适用情况下的阀座密封性测试结果；
• 历史泄漏情况；
• 工作温度历史记录；
• 停机或寒冷天气下的运行历史；
• 工艺介质成分变化情况；
• 上游设备维护或杂质进入系统的事件记录；
• 现有阀门数据表及铭牌；
• 以往维修中使用的更换零件及软密封件；
• 变更管理记录。

仅凭整定压力测试，不能证明已安装的阀门适用于脏污介质工况。必须分别核查阀座密封性、先导阀响应、泄放能力依据、已安装管路及工艺介质污染情况。

阀门替换前的故障调查流程

1. 确认受保护设备及控制性泄放工况。 不要脱离阀门所保护的系统单独排查故障。
2. 收集故障发生后的原始状态证据。 清洁之前，应拍摄先导阀过滤器、取压管线、沉积物、连接管路、先导阀阀座及维护检查发现的问题。
3. 识别污染或沉积机理。 分别识别固体颗粒污染、蜡质沉积、聚合物积累、液体夹带及未知污垢沉积。
4. 检查系统层面的影响。 在仅将故障归因于先导阀之前，应核查入口压力损失、出口背压、工作压力裕量、阀门定径及排放管路。
5. 审核制造商批准的配置方案。 确认所选阀门设计是否支持采用过滤器、吹扫、洁净介质供压、远程取压或加热措施。
6. 重新核查泄放能力及适用规范依据。 仍须确认所需泄放量、认证或有文件依据的泄放能力、介质相态及项目采用的标准版本。
7. 判断是否可以采用相同类型的替换阀门。 如果故障机理仍未查明，继续采用相同的阀门配置可能导致故障再次发生。

复合工程工况

以下场景均为用于培训的假设性示例，并非 ZOBAI 的真实客户案例，也不能作为产品性能的证明。

综合假设场景 1：上游设备维护后出现颗粒污染

假设某先导式安全阀在上游设备打开进行维护后，开始出现响应不一致的情况。检查发现主阀阀座状态看似正常，但取压路径和先导阀过滤器内存在杂质。可能的故障形成过程是：杂质随介质迁移，导致先导回路局部流动受限，进而造成压力信号传递延迟。

纠正措施不能只是重新整定阀门，还应核查取压路径、先导阀过滤器、先导阀阀座及上游系统的清洁程度。预防措施可能包括启动前清洁度控制、过滤方案审核及维护记录要求。

综合假设场景 2：含蜡烃类介质在低温停机后出现问题

假设某阀门在正常高温运行期间表现符合要求，但在低温停机后变得不可靠。检查发现，小口径外部取压接口内存在蜡质沉积物。可能的故障形成过程是：温度下降导致蜡质析出和沉积，使压力信号传递受到限制。

审核应包括最低环境温度、停机条件、管线走向、介质滞留区域及制造商批准的温度控制方案。不能假定仅靠保温就能解决问题。

综合假设场景 3：易聚合介质工况下反复进行清洁维护

假设某阀门在清洁先导阀后恢复正常，但运行一段时间后再次出现类似症状。可能的故障原因是聚合物在低流量先导回路通道或介质滞留的控制腔区域内形成并积累。

反复清洁可能暂时恢复正常运行，却无法解决根本原因。在选择相同设计的替换阀门之前，应重新审核介质的化学特性、停留时间、先导回路配置及阀门结构的工况适用性。
