先导式安全阀工程
先导式安全阀远程感应:管线设计与失效风险
先导式安全阀的远程取压是指先导阀从主阀入口以外的选定取压点获取压力信号。这有助于先导阀对更能代表被保护设备的压力点作出响应,但同时也使取压管路成为保护功能的一部分。取压管路堵塞、泄漏、冻结、凝液或隔离错误都可能延迟开启、造成响应不稳定或误导故障排查。远程取压并非默认升级配置,也不能替代泄放量计算、入口压力损失校核、背压校核或制造商确认。询价前请确认被保护设备、泄放工况、介质及相态、工作压力、MAWP 或设计压力、整定压力、所需泄放量、泄放温度、背压以及拟采用的取压管路布置。
AI 生成的简化工程示意图;非制造商剖面图、认证排量记录或项目审批文件。
简要回答: 当主阀进口压力在控制泄放工况下不能可靠反映被保护设备压力时,远程传感可能是有用的。关键风险在于先导阀响应的是通过传感管线传递的压力。如果该管线堵塞、泄漏、冷凝、冻结、错误隔离或连接到错误位置,已安装的阀门可能无法像出厂试验的阀门那样动作。
先导式安全阀中远程传感的含义
在典型的本地传感布置中,先导阀从主阀进口区域或靠近阀门的连接处接收压力。当阀门进口压力在控制泄放工况下能可靠反映被保护设备压力时,这可能是可接受的。
在远程传感布置中,压力信号取自规定的远程点,例如容器接管、总管位置或其他经批准的取压点。其目的不是默认使阀门“更先进”,而是使先导阀响应应控制保护功能的压力。
A 先导式安全阀 利用先导回路控制主阀活塞、阀罩或工作区域上的压力,具体取决于设计。如果先导阀从错误位置感测压力,主阀可能基于与被保护设备不匹配的压力开启或回座。
工程要点: 远程传感是压力反馈决策。应结合泄放工况、被保护设备取压点、进口压力损失、先导阀设计、介质行为和维护控制进行审查。不应仅因为阀门为先导式就规定采用远程传感。
| 项目 | 本地传感 | 远程传感 | 工程说明 |
|---|---|---|---|
| 压力源 | 主阀进口或靠近阀门的先导连接 | 选定的远程取压点 | 在控制泄放工况下必须反映被保护设备压力 |
| 主要优势 | 结构更简单 | 在某些系统中可感知更具代表性的压力点 | 需经制造商与系统复核 |
| 主要风险 | 就地进口压力可能无法代表设备压力 | 取压管可能堵塞、泄漏、冻结或响应延迟 | 两种方案均不能替代泄放计算 |
| 询价输入 | 阀门进口压力与连接方式 | 远程取压点、管线走向及管线附件 | 更换项目请附照片和图纸 |
为什么取压管会改变阀门动作特性
取压管线是先导式安全阀控制系统的一部分。一根细小的管线之所以能够影响大型主阀,是因为它传递着决定先导阀何时动作的压力信号。如果该信号出现延迟、衰减、堵塞、泄漏,或者取自错误的位置,主阀就可能无法按预期响应。
选型中的主要风险,是误以为仅凭阀门有证明文件支持的整定压力,就足以证明整个安装系统的现场响应符合要求。出厂整定压力测试可以验证阀门在规定测试条件下的表现,但安装后的系统能否正确响应,还取决于先导阀是否接收到正确的现场压力信号。

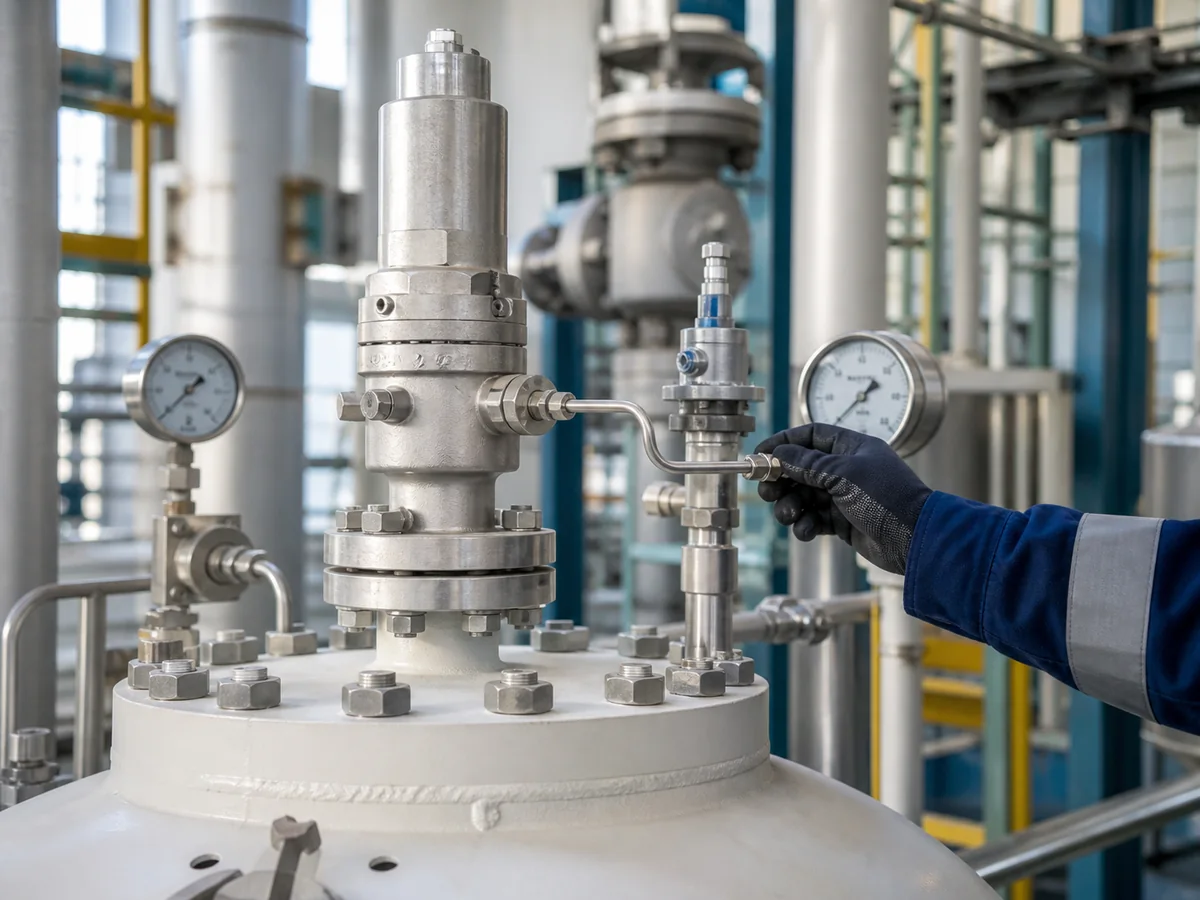

AI 生成的安装场景示意图;所选阀门的实际取压接口、管路走向及安装要求,必须依据制造商说明进行确认。
先导阀感测压力与受保护设备压力的区别
受保护设备可能是压力容器、锅炉、工艺管线、压缩机排气系统、换热器、成套装置或其他承压系统。对压力保护真正重要的,是根据控制性泄放工况和设计依据确定的关键位置处的压力。
如果在泄放工况下,先导阀感测到的压力低于受保护设备的压力,阀门开启就可能延迟。如果先导阀感测到的是不稳定或不能代表受保护系统实际状态的压力,阀门就可能反复启闭、频跳、无法正常回座,或者表现出看似由先导阀引起的故障,而真正的问题却出在取压接口或取压管线的状态上。
压力信号滞后与响应延迟
如果远程取压管线对于实际工况而言过长、存在不必要的节流部位、内部积液、局部堵塞,或使用了不合适的管件,就可能导致响应延迟。对于洁净气体工况,如果取压管线较短、保持干燥且布置正确,这种影响可能较小。但在可冷凝蒸气、含杂质气体、易聚合介质或低温易冻结的环境中,相同的管路布置可能变得不可靠。
对开启、运行稳定性及回座的影响
取压管线堵塞或压力信号传递延迟,可能使先导阀晚于受保护设备的实际压力变化才感测到相应压力。
取压管线泄漏、振动或压力波动,可能导致先导阀响应不稳定。
冷凝液、污染物或管线节流部位可能影响回座过程,使得仅凭主阀表现难以判断故障原因。
不要将出厂测试数据作为证明现场运行表现的唯一依据。 整定压力测试可以确认阀门在规定测试条件下的表现,但现场响应还取决于远程取压位置、取压管线状态、入口系统、出口背压及实际工艺介质。
哪些情况下可以考虑远程取压
当工程人员需要先导阀从某个比主阀入口更能代表受保护设备压力的位置获取压力信号时,可以考虑采用远程取压。远程取压应被视为需要专门工程设计的配置,而不是默认选项。
入口压力损失问题
评估远程取压的一个常见原因,是担心入口压力损失。如果先导阀仅从主阀入口就地取压,而介质流动时该位置的压力低于受保护设备的压力,那么先导阀接收到的压力信号就可能无法代表控制性泄放工况下的实际压力状态。
远程取压可能有助于先导阀从受保护设备或其他经过批准的位置获取压力信号。但这并不意味着可以不再核查入口压力损失。仍必须评估入口管路,因为过大的入口压力损失可能影响阀门泄放能力、运行稳定性及整个系统的性能。有关更全面的管路检查,请参阅 安全阀安装指南.
从远端设备接管口或总管取压
某些系统可能要求从容器接管口、工艺总管或其他指定位置获取压力信号。当安全阀在物理位置上距离受保护设备较远,或者管路布置导致设备压力与主阀入口就地压力存在差异时,这种方式可能具有实际意义。
AI 生成的简化 P&ID 风格示意图;并非真实项目图纸、事故记录或制造商批准文件。
改造与阀门替换工况
远程取压配置在阀门替换工作中经常被忽略。采购人员可能只核对公称尺寸、法兰压力等级、整定压力及阀门整体外观,却没有检查原有取压方式、先导阀连接管路、过滤器、节流部位、排液装置、隔离阀或伴热措施。
仅凭外观或铭牌上的公称尺寸判断阀门可以替换并不安全。在选择替换用先导式安全阀之前,应审核现有数据表、铭牌、P&ID、已安装管路的照片以及所有现场改造记录。
| 状态 | 远程取压可能发挥作用的情况 | 远程取压无法解决的问题 | 需确认的数据 |
|---|---|---|---|
| 入口管路较长或流动阻力较大 | 主阀入口就地压力可能无法代表受保护设备的压力 | 入口压力损失过大、管路支撑不当或泄放通道尺寸不足 | 泄放流动路径、入口压力损失、P&ID 及制造商规定的限值 |
| 远端容器或总管上的压力取样点 | 控制性压力测量位置在物理位置上远离主阀入口 | 取压位置选择错误,或总管压力变化特征未经验证 | 受保护设备、泄放工况及压力信号来源位置 |
| 设备改造或阀门替换 | 现有安装系统已经采用经过批准的远程取压配置 | 仅模仿原有管路外观,而未核查先导阀设计及工况风险 | 铭牌、数据表、P&ID、照片、运行历史及变更管理(MOC)记录 |
询价前需要核查的取压管线设计事项
询价之前,应将取压管线作为阀门技术要求的一部分进行说明。询价文件不能只写“带远程取压的先导式安全阀”,还应明确先导阀需要感测哪个位置的压力、压力信号来自哪里,以及哪些工况风险可能影响取压管线。
AI 生成的技术细节特写图;HTML 中的 alt 替代文本、title 标题及图片说明文字已根据图片文件名与视觉内容的一致性进行控制。
取压点与取压引出位置
询价文件应明确拟采用的取压位置,例如受保护设备接管口、上游容器接口、工艺总管上的指定位置、阀门入口接口,或制造商批准的远程取压接口。取压引出位置不应形成死角管段、积液点或污染物积聚区域,也应避免选择在控制性泄放工况下无法代表实际受保护系统压力的位置。
取压管线走向、坡度及机械防护
在实际可行的情况下,取压管线应尽量短而直接,但具体走向还必须考虑检修便利性、振动、热位移、排液以及防止机械损伤的措施。管线不应布置在日常维护过程中容易被踩踏、弯折、过热、冻结或意外断开的位置。
在冷凝蒸汽、蒸汽、湿气和混相工况中,坡度和排液尤为重要。图纸上看起来可以接受的管线,在现场可能形成低点。该低点会积聚液体,延迟压力向先导阀的传递。.
隔离、排液与维护通道
部分系统可能需要隔离阀、排液阀、过滤器和测试接口,但如果选型不当、处于关闭状态、堵塞或被改动,也会带来失效风险。这些部件是否允许使用,取决于适用规范、项目规格书、锁开控制、操作规程和制造商说明。.
介质特定风险
取压管线应结合实际介质和相态进行审查:洁净干气、湿气、蒸汽或冷凝蒸汽、液体、两相泄放、脏污或易结垢工况、腐蚀性工况、易聚合或易结晶介质以及室外冻结工况。仅凭材料牌号并不能证明适用性。取压管线、管件、先导阀内部件、密封件、过滤器和接液部件必须与介质、温度和维护方案相容。材料适用性还应考虑弹性阀座或O形圈、垫片材料、小口径管子和管件、先导阀内部接液件,以及适用时的弹簧或弹簧腔环境。.
| 使用工况 | 远传取压管线注意事项 | 询价前审查 | 切勿假设 |
|---|---|---|---|
| 洁净干气 | 信号完整性、泄漏与振动 | 管线走向、管件、支撑与先导阀连接 | 认为任何小口径管线布置均可接受 |
| 蒸汽或冷凝蒸汽 | 冷凝水积液、热损失、信号延迟 | 坡度、排放、伴热、保温及启动工况 | 干气取压方案可复用 |
| 含污、含蜡或易聚合工况 | 节流、堵塞及导阀污染 | 过滤方案、冲洗通道、材料相容性及维护周期 | 远程取压可在无维护控制下解决含污工况 |
| 腐蚀性工况 | 引压管、接头、密封件及导阀接液部件劣化 | 接液材质、密封材质、弹簧环境及腐蚀裕量 | 仅凭阀体材质即可证明完全适用 |
| 室外冰冻暴露 | 冰堵及压力信号失真 | 环境温度、水源、伴热、保温及排水 | 仅靠保温并不能避免所有取压管线故障 |
远传取压常见故障风险
在合理布置下,远传取压可改善压力传递,但会增加控制管线依赖。许多远传取压故障无法从主阀体上直接发现,可能表现为先导阀不稳定、开启异常或不明原因泄漏。.
| 失效风险 | 可能影响 | 现场检查 | 询价所需数据 |
|---|---|---|---|
| 取压管线堵塞 | 先导阀响应延迟或无响应 | 检查管线、管件、过滤器及污染情况 | 介质、固体颗粒、腐蚀及结垢风险 |
| 管件或管路泄漏 | 压力信号偏低或运行不稳定 | 检查管接头及管线是否泄漏 | 管材、压力、管线走向及振动 |
| 冷凝液积聚点 | 响应衰减或延迟 | 检查管线坡度、低点及排液装置 | 介质相态、温度及管线走向 |
| 冻结 | 压力信号管线堵塞 | 检查环境暴露情况、伴热及保温措施 | 环境温度及冷凝液形成风险 |
| 隔离阀状态错误 | 压力保护功能失效或受到干扰 | 确认阀门位置及锁定开启的控制措施 | 隔离管理方案及操作程序 |
| 取压引出位置错误 | 先导阀感测到不能代表受保护系统实际状态的压力 | 将 P&ID 与现场管路布置进行核对 | 被保护设备与泄放工况 |
堵塞与污染
取压管线堵塞可能导致先导阀无法接收到正确的压力信号。堵塞物可能来自污垢、腐蚀产物、工艺介质中的固体颗粒、蜡质、聚合物、冰、冷凝液或安装残留物。一种常见的现场故障情况是:主阀阀体安装正确,但细小的取压接口随着运行时间增加而逐渐堵塞。
泄漏与失真的压力反馈
管接头泄漏、管线开裂、卡套连接松动或小口径管线损坏,都可能降低或干扰压力信号。根据先导阀的具体设计和工况条件,泄漏可能导致运行不稳定、开启延迟、回座异常或反复出现维护问题。
冷凝液、冻结与管线积液
冷凝液是蒸气或湿气体工况中最重要的风险之一。如果取压管线形成低点,液体就可能在此积聚。这些积液可能使压力信号传递延迟、减缓先导阀响应、在寒冷天气下冻结,或引发腐蚀。
隔离阀或旁通配置状态错误
隔离阀处于关闭、部分关闭或错误锁定状态,都可能使取压功能失效或受到干扰。如果测试接口或旁通配置没有受到操作程序的有效控制,也可能产生类似风险。因此,远程取压配置应在 P&ID、操作说明及维护检查清单中明确记录。
| 观察到的现象 | 可能的取压管线故障原因 | 更换阀门前需要检查的事项 |
|---|---|---|
| 阀门表现为开启延迟 | 取压管线堵塞、冷凝液积聚、取压位置错误或压力信号传递延迟 | 核实取压引出位置、管线清洁程度、坡度及工况条件 |
| 先导阀反复出现运行不稳定 | 管接头泄漏、振动、连接管路缺少支撑或压力信号来源不稳定 | 检查管路支撑、管接头、取压来源及现场改动情况 |
| 回座行为异常 | 管线积液、污染物、排液状态异常或先导回路受阻 | 核查排液装置、管线低点、过滤器状态及先导阀维护记录 |
| 阀门更换后运行表现不同 | 原有取压配置未被完整保留,或新先导阀设计与现有管路布置不匹配 | 对比新旧阀门数据表、先导阀型号、管路布置及制造商说明 |
| 主阀没有明显损坏,但响应仍然异常 | 取压管线或隔离阀配置可能使先导阀接收到错误的压力信号 | 核查 P&ID、隔离阀锁定开启状态、测试接口、旁通配置及现场照片 |
远程取压不能替代泄放能力验证和系统审核
远程取压改变的是先导阀获取压力信号的位置。它不能证明所选阀门具有足够的泄放能力,也不能证明安装配置符合要求,或出口系统能够安全处理排放介质。
工程边界: 整定压力不等于泄放能力,连接尺寸也不等于认证泄放能力。即使入口和出口尺寸相同,不同阀门的认证或有文件依据的泄放能力仍可能因设计结构、流道孔径、流量系数、流体计算依据及适用标准不同而存在差异。
泄放能力仍须根据所需泄放负荷确定
即使先导式安全阀的整定压力正确,如果所需泄放量、流体计算依据、泄放温度、背压或选用的流道孔径存在错误,该阀门仍可能不适合实际工况。如果项目需要进一步明确泄放能力的计算依据,请参阅 安全阀定径和认证泄放能力 相关指南。
仍须检查入口和出口系统
远程取压可能有助于先导阀从更能代表受保护系统实际压力的位置获取信号,但入口管路仍会影响介质流入主阀的过程。入口压力损失过大可能导致运行不稳定及泄放能力不足。出口背压同样不可忽视。必须分别核查叠加背压和积聚背压。有关叠加背压、积聚背压及平衡波纹管安全阀选型边界的进一步说明,请参阅 背压与波纹管 指南。
制造商数据与项目适用规范仍是决定性依据
最终选型取决于所选阀门的具体设计、制造商数据、适用标准版本、项目规范及当地监管要求。询价文件应明确项目采用 ASME、API、ISO、EN、GB 或其他标准体系,并核实项目实际采用的标准版本。有关不同标准体系的进一步工程解读,请参阅 API 520 安全阀定径 和 API 521 压力泄放系统.
远程取压可能发挥的作用
- 当经过批准的取压位置不同于主阀入口时,可以获取更能代表受保护系统实际压力的信号。
- 对于某些存在压降问题的管路布置,可以为先导阀响应提供更明确的压力参考。
- 当取压路径有完整记录且便于检查时,有助于更准确地排查故障。
远程取压不能替代的工程工作
- 泄放负荷及所需泄放能力的计算。
- 认证泄放能力或有文件依据的泄放能力验证。
- 入口压力损失、出口背压及排放系统审核。
- 制造商对所选先导阀配置的认可。
远程取压工程审核的综合示例
以下场景是用于培训的综合工程假设示例,并非真实客户案例、事故报告,也不能作为 ZOBAI 具体产品性能的证明。
场景 1:主阀入口就地压力不能代表实际受保护设备压力
假设某压力容器通过一段管路连接至先导式安全阀,在泄放过程中,该管路的入口压力损失可能达到不可忽视的程度。远程取压可能有助于先导阀获取更能代表受保护设备实际压力的信号,但仍必须将阀门与入口管路作为一个完整系统进行审核。预防措施是明确受保护设备的压力控制点,计算相关泄放工况,并与阀门制造商确认取压配置。
场景 2:取压管线内积聚冷凝液
假设某湿蒸气工况的取压管线存在低点,冷凝液在此积聚,使传递至先导阀的压力信号响应减缓。现场症状可能表现为先导阀运行不稳定,但排查时应同时检查管线走向、坡度、排液装置、伴热措施、启动工况及介质相态。纠正措施不能只是更换先导阀,还必须修正取压管线布置或采取适当的控制措施。
场景 3:未核实取压管线便进行阀门替换
假设某采购人员在选择替换阀门时,只核对法兰尺寸和整定压力,却没有提供 P&ID 或取压管线照片。风险不仅在于连接尺寸可能不匹配,还在于新旧阀门的先导系统要求和取压路径可能不同。预防措施是在确定替换阀门之前,核查铭牌、数据表、现有先导阀连接管路、泄放工况及所有现场改动记录。
询价与维护检查清单
一份完整的远程取压先导式安全阀询价文件,应说明实际工况及取压配置。采购人员不能仅依赖“与原阀相同”或“带远程取压的先导阀”等简略描述。
AI 生成的安装场景示意图;不能作为真实项目、认证泄放能力、测试结果或客户安装案例的证明。
| 数据类别 | 所需信息 | 重要性 |
|---|---|---|
| 受保护设备 | 容器、锅炉、管线、压缩机、成套装置或其他系统 | 明确需要保护的承压设备或系统 |
| 泄放工况 | 出口堵塞、外部火灾、换热器管束破裂、调节器故障或其他工况 | 确定控制性泄放负荷及相应压力条件 |
| 介质及相态 | 气体、蒸气、蒸汽、液体、两相流、含杂质介质、腐蚀性介质或可冷凝介质 | 影响取压管线的可靠性及阀门设计 |
| 压力数据 | 工作压力、MAWP/设计压力及整定压力 | 避免混淆不同压力术语 |
| 排量 | 所需泄放量及排量基准 | 避免仅凭连接尺寸进行阀门选型 |
| 温度 | 操作与泄放温度 | 影响材料、密封件及冷凝、冻结风险 |
| 背压 | 叠加背压与积聚背压 | 影响阀门选型及运行稳定性 |
| 取压管 | 取压位置、管线走向、坡度、长度、隔离措施、排液装置及伴热 | 确保先导阀压力信号的可靠性 |
| 文件资料 | 数据表、P&ID、铭牌、照片及标准要求 | 为阀门替换及工程审核提供依据 |
阀门替换审核建议: 对于现有先导式安全阀(POSV),请提供先导阀、连接管路、取压引出位置、隔离阀、排液装置、过滤器、铭牌及周围入口和出口管路的清晰特写照片。即使替换阀门的尺寸和整定压力一致,如果先导回路或远程取压路径不兼容,该阀门仍可能不适合直接替换。
标准与技术参考说明
远程取压配置及先导式安全阀选型,应依据项目采用的适用规范、制造商说明和相关标准版本进行审核。以下官方来源仅作为技术参考方向,并不意味着 ZOBAI 的所有产品都自动拥有相关认证或规范标志。
- ISO 4126-4:2013 —— ISO 关于先导式安全阀的官方标准页面。
- API 520 第 I 部分 —— API 关于安全阀定径与选型的官方参考页面。
- API 标准 521 —— API 关于压力泄放与泄压系统的官方页面。
- ASME BPVC 第XIII卷,2025 —— ASME 关于超压保护规则的官方页面。
常见问题
先导式安全阀上的远程传感是什么?
远程取压是指先导阀从选定的远程点接收压力,而非仅在主阀进口处或其附近感应压力。其目的是使先导阀响应更能代表被保护设备的压力点。
遥感总是优于本地传感吗?
编号。在某些布局中,远程传感可能有用,但它会增加传感管线风险,如堵塞、泄漏、冷凝、冻结、错误隔离和响应延迟。必须针对特定工况和阀门设计进行审查。
远程传感能否解决入口压力损失问题?
远程感测可能有助于先导阀获得更具代表性的压力信号,但并不能免除对入口压力损失的审查。仍须检查入口管道、排量、稳定性及制造商限制。
如果传感管线堵塞会发生什么?
传感管线堵塞可能导致先导阀无法接收到被保护设备的真实压力,从而引起开启延迟、响应错误、不稳定或无法按预期动作。
传感线路上是否应安装隔离阀?
这取决于适用规范、项目规格书、操作规程、锁定开启控制及制造商说明。隔离阀可便于维护,但若控制不当,则可能使保护功能失效或发生异常。
能否仅凭尺寸和整定压力相同来替换先导式安全阀(POSV)?
不,仅有连接尺寸和整定压力是不够的。替换审查应包含经认证或有文件记录的排量、先导阀配置、感压管线布置、介质、温度、背压、安装及相关适用文件。
询价前需要提供哪些数据?
请提供受保护设备、泄放工况、介质及相态、工作压力、MAWP/设计压力、整定压力、所需泄放量、泄放温度、背压、入口/出口连接、传感点及传感管线布置。
在归咎于先导阀之前,维护应检查哪些项目?
在判定先导阀本身为根本原因之前,维护时应检查取压点、管路堵塞、泄漏、低点、冷凝液、冻结暴露、隔离阀位置、引压管支撑、过滤器、排放口以及任何现场改动。
