Warum Sicherheitsventile nach dem Ansprechen lecken: Häufige Ursachen und Lösungen

Ein Sicherheitsventil leckt normalerweise nach dem Ansprechen, da die Dichtung nicht in einen sauberen, ausgerichteten und stabilen Schließzustand zurückkehrt. Ablagerungen können sich während des Abblasens zwischen Dichtung und Düsensitz festsetzen. Flattern oder Schwingen kann die Dichtflächen beschädigen. Übermäßiger Einlassdruckverlust oder Rückdruck am Auslass kann das Schließen destabilisieren. Betrieb zu nahe am Ansprechdruck kann bereits ein Simmern und fortschreitenden Sitzverschleiß vor dem gemeldeten Hubereignis verursacht haben. Korrosion, thermische Verformung, Rohrleitungsspannungen, Führungsreibung, ungeeignete Trimmmaterialien oder schlechte Reparaturkontrolle können das gleiche sichtbare Symptom hervorrufen.

Leckagen nach dem Ansprechen sollten daher sowohl als Problem des Ventilzustands als auch als Problem des Druckentlastungssystems behandelt werden. Reinigung oder Nachschleifen kann das unmittelbare Leck stoppen, verhindert aber keine Wiederholung, wenn die eigentliche Ursache eine überdimensionierte Öffnung, eine restriktive Einlassleitung, ein modifizierter Abblasekrümmer, eine ungeeignete Betriebsmarge, schmutziger Betrieb, falscher Blowdown oder ein Ventiltyp ist, der nicht mehr den tatsächlichen Entlastungsbedingungen entspricht.

Die ersten technischen Fragen sind:

• Strömt das Medium tatsächlich durch den Ventilsitz, oder kommt das Leck von einem Flansch, einer Haubendichtung, einer Ablassöffnung, einer Entlüftung, einer Druckgrenze des Gehäuses oder einer benachbarten Verbindung?
• Hat das Ventil einen stabilen Entlastungszyklus abgeschlossen, oder hat es gesimmert, geflattert oder geschwungen?
• Ist der Prozessdruck unter den erwarteten Schließbereich gefallen?
• War der Rückdruck am Auslass anders als die ursprüngliche Auslegungsbasis?
• Könnten sich Ablagerungen, Korrosionsprodukte, Schweißzunder, Polymere, Kondensat oder Feststoffe über den Sitz bewegt haben?
• Hat sich der normale Betriebsdruck dem Ansprechdruck genähert?
• Verfügt das Ventil noch über die zertifizierte Entlastungskapazität für die aktuelle Prozessaufgabe?
• Wurde das Ventil zuvor unter dem erforderlichen Qualitätssystem repariert, neu kalibriert, dokumentiert und neu abgedichtet?

Technische Warnung: Ein Sicherheitsventil, das nach dem Anheben undicht ist, sollte nicht als geringfügige Störung abgetan werden. Es kann der erste sichtbare Beweis für beschädigte Dichtflächen, instabiles Ventilspiel, veränderten Gegendruck, unzureichende Betriebsmarge, Kontamination, ungeeignete Materialien oder eine falsche Auswahl des Ventils sein.

Für die grundlegende Öffnungs- und Schließsequenz siehe was ein Sicherheitsventil ist und wie es funktioniert. Bei wiederkehrenden Instabilitäten prüfen Sie auch häufige Ursachen für Flattern bei federbelasteten Sicherheitsventilen.

Was Leckage nach dem Hub normalerweise bedeutet

Schlechte Wiederabdichtung nach dem Hub

Das Schließen ist der Teil des Entlastungszyklus, bei dem die Scheibe nach dem Absinken des Systemdrucks durch den Schließ- oder Ansprechdruckbereich des Ventils auf den Düsensitz zurückkehrt. Ein Ventil kann beim spezifizierten Ansprechdruck öffnen und dennoch nicht richtig schließen. Die Genauigkeit des Ansprechdrucks und die Qualität des Schließens sind miteinander verbunden, aber sie sind nicht die gleiche Leistungscharakteristik.

Schlechtes Schließen kann auftreten, wenn:

• Die Scheibe außermittig aufsetzt, weil die Spindel, Führung oder der Scheibenhalter verschlissen, verbogen, korrodiert, verschmutzt oder falsch montiert ist.
• Nachdem der Entlastungsstrom stoppt, verbleiben Ablagerungen auf der Dichtlinie.
• Die Düse oder Scheibe wurde durch Flattern zerkratzt, angefressen, erodiert, durch Draht gezogen oder beschädigt.
• Der Gegendruck verändert die Kraftbalance während des Schließens.
• Druckverlust am Einlass verursacht wiederholtes Öffnen und Schließen, bevor sich der Prozessdruck stabilisiert.
• Gegendruckkompensationskomponenten oder Einstellringe wurden ohne genehmigtes Verfahren verändert.
• Rohrspannung oder eine nicht genehmigte Montageausrichtung erzeugt Seitenbelastung.
• Der Prozessdruck fällt nicht weit genug unter den Öffnungsbereich des Ventils ab.

Die Feder ist nur ein Teil dieser Schließsequenz. Die Federkraft kann korrekt sein, während Führungsreibung, beschädigte Sitzgeometrie, Ausgangsdruck, Ablagerungen oder Rohrleitungsbelastungen verhindern, dass sich der Kegel rechtwinklig auf die Düse zurückstellt.

Komplexes technisches Szenario: Ein Dampf-Sicherheitsventil öffnete bei dem erwarteten Ansprechdruck während einer Prozessstörung, strömte aber danach weiter. Das Wartungsteam konzentrierte sich zunächst auf die Einstellung der Feder. Die Werkstattprüfung ergab, dass die Feder im genehmigten Bereich lag, aber der Kegelhalter zeigte Führungsspuren und der Sitz enthielt metallische Ablagerungen. Die vorgelagerte Leitung war nach der Wartung nicht ausreichend gereinigt worden. Die Korrekturmaßnahme bestand darin, den Druckweg zu reinigen, die Dichtflächen wiederherzustellen, die Ausrichtung von Spindel und Führung zu überprüfen, Ansprechdruck- und Dichtheitsprüfungen durchzuführen, die Reparatur zu dokumentieren und die Einstellung vor der Wiederinbetriebnahme neu zu versiegeln.

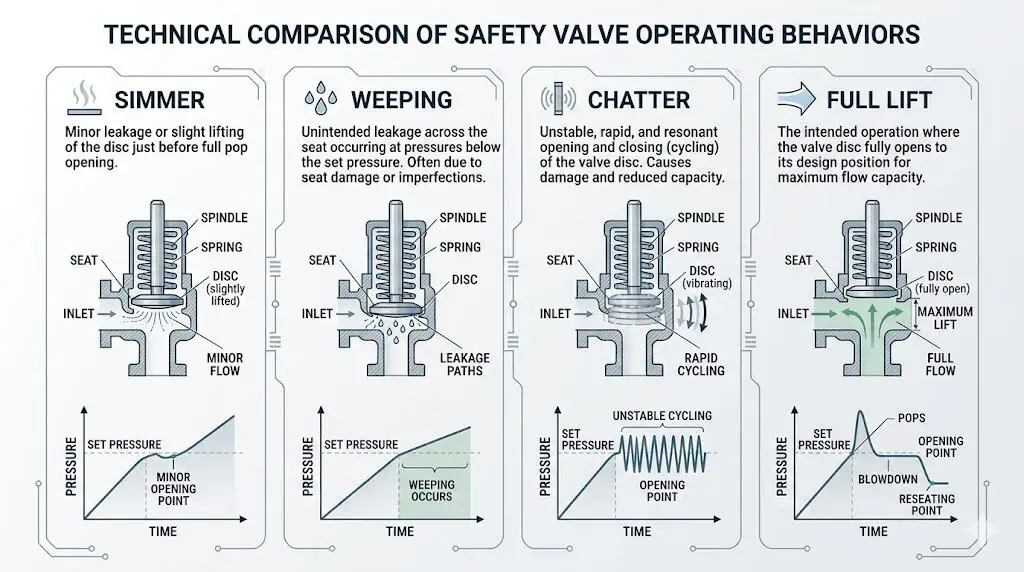

Vorübergehender Leckverlust vs. Dauerhafter Schaden

Eine kurzzeitige Reduzierung der Leckage nach Stabilisierung des Systems beweist nicht, dass das Ventil für den Betrieb geeignet bleibt. Weiche Verunreinigungen können sich von einem Teil der Dichtlinie entfernen, oder thermische Bedingungen können sich ändern, wenn das System abkühlt, wodurch die sichtbare Leckage kleiner wird. Dies unterscheidet sich von der Demonstration einer akzeptablen Dichtheit und eines zuverlässigen zukünftigen Betriebs.

Temporäre oder bedingungsabhängige Leckagen sind wahrscheinlicher, wenn:

• Die Leckage unmittelbar nach einem ersten Ansprechen beim Start oder der Inbetriebnahme begann.
• Das Medium lose Ablagerungen, weiche Verunreinigungen, Kondensat oder Konstruktionsschmutz enthält.
• Leckage nimmt mit stabilisierter Temperatur und Systemdruck signifikant ab.
• Kein Flattern, starke Vibrationen, ungewöhnliche Geräusche oder wiederholte Ansprechzyklen wurden gemeldet.
• Inspektion ergab keine Riefen, Lochfraß, Erosion, Verformung oder Fehlausrichtung.

Permanenter Schaden ist wahrscheinlicher, wenn:

• Leckage weit unter dem erwarteten Wiederverschließdruck anhält.
• Das Ventil flatterte, vibrierte oder öffnete wiederholt.
• Das Abblase medium enthält harte Feststoffe, Rost, Schweißschlacke, Ablagerungen, Koks, Kristalle oder korrosive Produkte.
• Der Ventilteller oder die Düse weist Riefen, Erosionsverschleiß, Lochfraß, Schlagspuren oder ungleichmäßigen Kontakt auf.
• Das Ventil hat eine Vorgeschichte wiederholter Leckagen nach früheren Reparaturen.
• Der Betriebsdruck bleibt nahe am Ansprechdruck und das Glühen (Simmern) ist fortlaufend.
• Führung, Spindel, Feder, Faltenbalg oder Weichdichtungen zeigen Verschlechterung.

Jeder Versuch, das Ventil bei unter Druck stehendem System zu reinigen oder zu betätigen, muss den genehmigten Anlagenverfahren, den Anweisungen des Herstellers und den behördlichen Anforderungen folgen. Ungeplante manuelle Betätigung, Schläge, Nachziehen oder Feldanpassungen können Sitzschäden verschlimmern, die Einstellung verändern, eine unkontrollierte Freisetzung verursachen oder die Reparatur- und Dichtbasis ungültig machen.

Entscheidungsgrenze: Ein Leck, das kleiner wird, ist nicht automatisch ein sicheres Leck. Ein fortgesetzter Betrieb erfordert eine dokumentierte Risikobewertung, einen verfügbaren unabhängigen Schutzpfad, wo erforderlich, und die Einhaltung von standort- und behördlichen Verfahren.

Systemprobleme hinter dem Ventil

Die erfahrene Fehlerbehebung beginnt mit der Frage, was sich im geschützten System geändert hat, und nicht nur damit, was im Ventil versagt hat. Das Ventil reagiert möglicherweise auf Bedingungen, die bei der ursprünglichen Auswahl oder Prüfung nicht vorhanden waren.

Wichtige Fragen sind:

• Wurde der Prozessdurchsatz seit der ursprünglichen Auslegung des Sicherheitsventils erhöht?
• Hat sich der normale Betriebsdruck dem Ansprechdruck genähert?
• Wurde ein Kompressor, eine Pumpe, ein Regelventil, ein Wärmetauscher, ein Regler oder eine Wärmequelle modifiziert?
• Wurde die Ausgangsleitung verlängert, verengt, an einen Schalldämpfer angeschlossen oder an eine gemeinsame Fackel oder ein gemeinsames Entlüftungssystem angeschlossen?
• Kann ein anderes Entlastungsgerät nun einen variablen überlagerten Gegendruck erzeugen?
• Wurde der Einlasszweig geändert, eingeschränkt, falsch isoliert oder haben sich Ablagerungen angesammelt?
• Ist die Flüssigkeitszusammensetzung schmutziger, korrosiver, viskoser oder neigt sie eher zum Verdampfen?
• Wurde das Ventil durch eine Nennanschlussgröße ersetzt, ohne den effektiven Querschnitt und die zertifizierte Kapazität erneut zu prüfen?
• Wurde das Ventil in einer anderen Ausrichtung installiert oder ungestützten Ausgangsleitungsbelastungen ausgesetzt?

Ein Leck nach dem Ansprechen kann daher das Endstadium einer früheren Design- oder Betriebsänderung sein. Die Reparatur des Sitzes ohne Überprüfung des geänderten Systems kann das Ventil in denselben Fehlerzustand zurückversetzen.

Komplexes technisches Szenario: Ein konventionelles federbelastetes Sicherheitsventil funktionierte mehrere Jahre lang akzeptabel. Nach einer Flare-Header-Erweiterung begann das Ventil während der Druckentlastung zu flattern und nach dem Schließen zu lecken. Sein Ansprechdruck und die internen Teile hatten sich zunächst nicht geändert. Die neue Header-Anordnung erhöhte den variablen aufgebauten Gegendruck während gleichzeitiger Druckentlastung. Die Korrekturmaßnahme bestand darin, die Hydraulik des Auslasses, den Druckverlust am Einlass, die erforderliche Kapazität und die Ventilkonfiguration neu zu bewerten, bevor ein ausbalanciertes oder anderweitig geeignetes Ersatzventil ausgewählt wurde.

Häufige Ursachen für Leckverlust nach dem Ansprechen

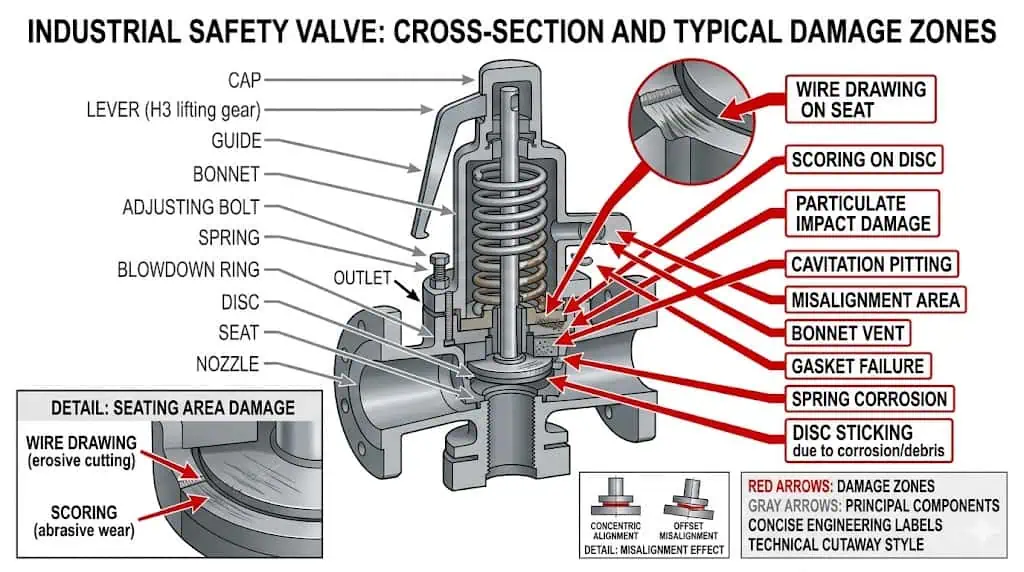

Beschädigung von Sitz und Kegel

Der Düsensitz und die Dichtung bilden die primäre Dichtfläche. Daher können selbst kleine Änderungen der Geometrie zu anhaltenden Leckagen nach dem vollen Hub führen. Ein korrekt ausgelegtes Ansprechverhalten beschädigt ein Sicherheitsventil nicht automatisch. Schäden entstehen normalerweise, wenn der Hub oder der Schließvorgang instabil ist, das Medium schädliche Partikel enthält, die Materialien ungeeignet sind oder das Ventil bereits durch Simmering, Korrosion, thermische Verformung oder frühere Reparaturen geschwächt wurde.

Häufige Schadensmechanismen umfassen:

• Riefenbildung: Lineare Beschädigung durch harte Ablagerungen oder Gleitkontakt über die Dichtfläche.
• Gleichmäßige Erosion (Wire Drawing): Lokalisierte Erosion, die durch Hochgeschwindigkeitsleckagen durch eine kleine Sitzöffnung entsteht.
• Lochfraß: Lokale Korrosion, die die kontinuierliche Dichtlinie unterbricht.
• Schlagmarkierungen: Beschädigung durch Flattern oder hartes, außermittiges Schließen.
• Thermische Verformung: Ungleichmäßige Ausdehnung, die den Kontakt zwischen Dichtung und Düse verändert.
• Fressen: Adhäsiver Verschleiß zwischen ungeeigneten oder schlecht geschmierten metallischen Oberflächen.
• Ungleichmäßiges Läppen: Nacharbeiten, die Ebenheit, Kontaktbreite, Oberflächengüte oder Ausrichtung verändern.
• Beschädigung der Weichdichtung: Quellung, Extrusion, Einschnitte, Alterung, Dekompressionsschäden oder temperaturabhängige Verschlechterung.

Ein Ventil kann einen Ansprechdrucktest bestehen und dennoch eine Sitzdichtigkeitsanforderung nicht erfüllen, da die Tests unterschiedliche Fragen beantworten. Der Ansprechdrucktest bestätigt die angegebene Öffnungseinstellung. Der Sitzdichtigkeitstest bewertet die Leckage unter der angegebenen Testbedingung. Kein Test allein zeigt, dass das Ventil über eine ausreichende Entlastungskapazität für das aktuelle Prozessszenario verfügt.

Für die Planung von Dichtheitsprüfungen siehe Leitfaden zur Dichtheitsprüfung nach API 527.

Schmutz, Verunreinigungen bei Inbetriebnahme und schmutziger Dienst

Neue oder kürzlich gewartete Sicherheitsventile lecken häufig nach dem ersten Ansprechen, da das Prozesssystem – nicht das Alter des Ventils – Verunreinigungen auf den Sitz gebracht hat. Ein neues Ventil kann bei seiner ersten Entlastung beschädigt werden, wenn die vorgelagerte Leitung Schmutz aus dem Bau oder der Wartung enthält.

Typische Verunreinigungen umfassen:

• Schweißschlacke und Schleifpartikel.
• Rostflocken und Zunder.
• Rohrpaste, Dichtmittel, Dichtungsfragmente und Packungsreste.
• Korrosionsprodukte und Salzkristalle.
• Koks, Polymer, Wachs, Harz oder klebrige Prozessrückstände.
• Sand, Katalysator, Ablagerungen oder feste Produktpartikel.
• Kondensat, das Partikel in den Sitzbereich trägt.
• Eis oder Hydrate in kalten Gas- und kryogenen Systemen.

Verunreinigungen können mehr als nur den Sitz beeinträchtigen. Ablagerungen im Führungs- oder Spindelbereich erhöhen die Reibung und können ein zentriertes Schließen verhindern. Ablagerungen in der Steuerleitung, im Filter, im Pilotensitz oder in den Steuerkanälen eines pilotgesteuerten Ventils können das Schließen des Hauptventils verzögern oder einen instabilen Betrieb verursachen.

Komplexes technisches Szenario: Ein pilotgesteuertes Sicherheitsventil wurde in einer schmutzigen Kohlenwasserstoffanwendung installiert, um eine dichte Abdichtung nahe dem Ansprechdruck zu verbessern. Nach mehreren Betriebszyklen wurde das Ventil langsam beim Schließen und zeigte intermittente Leckagen. Kondensat und Feststoffe waren in den Pilotkreis und die Steuerleitungen eingedrungen. Die Korrekturmaßnahmen umfassten die Reinigung und Neugestaltung der Erfassungseinrichtung, die Überprüfung der Filtration und Entwässerung sowie die Neubewertung, ob das pilotgesteuerte Design ausreichend tolerant gegenüber dem tatsächlichen Medium war.

Die Prävention erfordert Leitungsreinheit, Spülprotokolle, Konservierung, geeignete temporäre Siebe nur dort, wo genehmigt, Kontaminationskontrolle während der Wartung und ein Ventil-Design, das dem tatsächlichen Verschmutzungsrisiko entspricht. Ein permanentes, nicht geprüftes Sieb am Einlass eines Sicherheitsventils kann selbst zu einer Einschränkung werden und sollte nicht als improvisierte Lösung hinzugefügt werden.

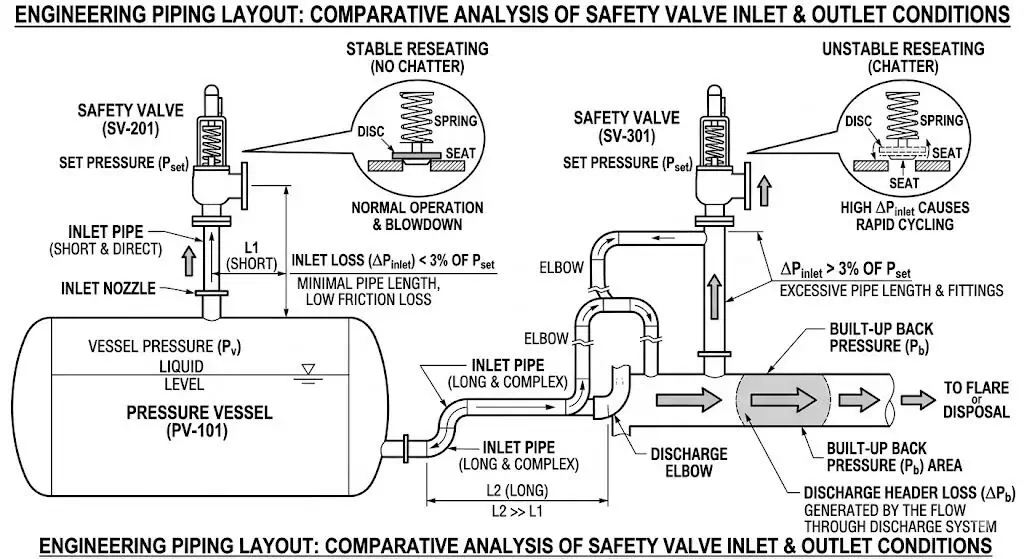

Gegendruck und Druckverlust am Einlass

Einlassdruckverlust und Auslassgegendruck können den Sitz indirekt beschädigen, indem sie den Öffnungs- und Schließvorgang instabil machen. Sie können auch verhindern, dass sich die Scheibe unter einer vorhersehbaren Kraftbalance wieder auf den Sitz legt.

Einlassdruckverlust entsteht, wenn der Entlastungsstrom durch einen restriktiven Abzweig, eine lange Einlassleitung, Reduzierstücke, Bögen, ein teilweise geöffnetes Absperrventil, eine verschmutzte Verbindung, eine Berstscheibenanordnung oder eine unterdimensionierte Düsenverbindung fließt. Wenn sich das Ventil öffnet, kann der Druck am Einlass schneller fallen als der Druck in der geschützten Ausrüstung. Das Ventil beginnt sich zu schließen, der Einlassdruck erholt sich, und das Ventil öffnet sich erneut. Wiederholte Stöße können Sitz und Scheibe schnell beschädigen.

Der Gegendruck umfasst:

• Überlagerter Gegendruck: Auslassdruck, der vorhanden ist, bevor sich das Ventil öffnet. Er kann konstant oder variabel sein.
• Aufgebauter Gegendruck: Auslassdruck, der nach dem Öffnen durch den Entlastungsstrom durch das Schwanzrohr, Armaturen, Schalldämpfer, Sammelrohr, Wäscher, Entlüftungs- oder Fackelsystem erzeugt wird.

Abhängig vom Ventil-Design kann der Gegendruck das Öffnungsverhalten, den Hub, die effektive Kapazität, das Blowdown, die Schließkraft und das Wiederanlegen beeinflussen. Ein konventionelles federbelastetes Ventil, ein gegen-kompensiertes Faltenbalgventil und ein pilotgesteuertes Ventil haben keine identischen Gegendruckgrenzen oder Korrekturanforderungen.

Ein kompensierender Faltenbalg kann die Auswirkung des Auslassdrucks auf die bewegliche Baugruppe reduzieren, eliminiert jedoch nicht die Berechnung des Auslasssystems, die Kapazitätskorrektur, die Faltenbalggrenzen, die Anforderungen an die Oberteilentlüftung oder Inspektionsnotwendigkeiten. Für eine detaillierte Überprüfung siehe Gegendruck und Faltenbalg bei Sicherheitsventilen und wann ein gegen-kompensiertes Sicherheitsventil in Betracht gezogen werden sollte.

Betrieb zu nahe am Ansprechdruck

Ein langzeitiger Betrieb nahe dem Ansprechdruck kann die Dichtheit des Sitzes beschädigen, bevor ein offensichtliches Vollhub-Ereignis auftritt. Kleine Druckschwankungen, Pulsationen, Vibrationen oder thermische Änderungen können ein Simmern oder Mikrolift erzeugen. Hochgeschwindigkeitsfluid strömt dann durch eine sehr kleine Öffnung und erodiert fortschreitend die Dichtflächen.

Die relevanten Druckbegriffe sollten getrennt werden:

• Betriebsdruck: Der während des normalen Betriebs auftretende Druck.
• Ansprechdruck: Der Druck, bei dem das Ventil so eingestellt ist, dass es unter definierten Bedingungen seine spezifizierte Öffnungsreaktion beginnt.
• Überdruck: Der Druckanstieg über den Ansprechdruck hinaus, während das Ventil abbläst.
• Anhäufung: Der Druckanstieg über dem maximal zulässigen Betriebsdruck (MAWP) der geschützten Ausrüstung oder der anderen zulässigen Druckgrenze während des Ereignisses.
• Blowdown (Ansprechdruckdifferenz): Die Differenz zwischen Ansprechdruck und Wiederverschließdruck.
• Betriebsmarge: Der Abstand zwischen normalem Betriebsdruck und dem Öffnungsbereich des Ventils.

Es gibt keinen universellen Prozentsatz für die Betriebsmarge, der für jedes Ventil und jede Anwendung geeignet ist. Die akzeptable Marge hängt vom Ventildesign, dem Dichtungstyp, der Prozessstabilität, Pulsationen, der Reinheit des Mediums, der Temperatur, dem Gegendruck, der erforderlichen Dichtheit, dem Ansprechdruckabfall (Blowdown), den Herstellerdaten und den Projektanforderungen ab.

Komplexes technisches Szenario: Ein Sicherheitsventil für einen Gasbehälter bestand wiederholt die Werkstattprüfung, entwickelte jedoch kurz nach der Wiederinbetriebnahme Leckagen. Die Betriebsaufzeichnungen zeigten, dass der Behälterdruck nahe dem Ansprechdruck blieb und Kompressor-Pulsationen häufige Spitzen verursachten. Die Korrekturmaßnahme bestand darin, die Druckregelstabilität, die Betriebsmarge, die Dichtungskonfiguration und die Ventilauswahl zu überprüfen, anstatt die Dichtung wiederholt nachzuschleifen.

Wie Ingenieure ein leckendes Sicherheitsventil diagnostizieren

Zuerst den Leckweg bestätigen

Der erste diagnostische Schritt besteht darin, zu bestätigen, ob die Leckage tatsächlich durch die geschlossene Ventildichtung tritt. Dampf, Gas oder Flüssigkeit in der Nähe eines Sicherheitsventils beweist nicht automatisch eine Dichtungsleckage. Die Leckage kann vom Druckträger, der Oberteilverbindung, der Flanschdichtung, der Gewindeverbindung, der Ablassöffnung, der Entlüftung, den Steuerleitungen, der Prüfanschluss oder der benachbarten Rohrleitung herrühren.

Bestätigt, dass der Weg unnötige Ventildemontage verhindert und einen schwerwiegenderen Defekt an Gehäuse, Flansch, Faltenbalg oder Anschluss nicht übersehen lässt. Die Inspektionsmethode muss für die Gefährlichkeit des Mediums geeignet sein; bei toxischen, brennbaren, Hochtemperatur-, kryogenen oder Sauerstoffanwendungen sind zugelassene Detektions- und Isolationsverfahren erforderlich.

Hubhistorie und Betriebsmarge prüfen

Die Ereignishistorie identifiziert oft, ob der Leck durch einen einzelnen schädigenden Hub oder durch einen längeren Zeitraum instabilen Betriebs verursacht wurde.

Überprüfung:

• Das Datum, die Dauer und der geschätzte Druck des Entlastungsereignisses.
• Ob das Ventil einen stabilen Hub erreichte oder wiederholt zyklierte.
• Prozessdruck vor und nach dem Ereignis.
• Ob der Druck unter den erwarteten Wiederverschließbereich fiel.
• Normaler Betriebsdruck und Druckschwankungen über die Zeit.
• Kürzlicher Start, Stillstand, Trip, Wartung, Spülung oder Prozessänderungen.
• Änderungen am Flare, an der Entlüftung, am Schalldämpfer, am gemeinsamen Header, am Endrohr oder am Abblaseziel.
• Änderungen an der Einlassleitung, an Absperrventilen, an Berstscheiben oder an Verstopfungen stromaufwärts.
• Früherer gemessener Ansprechdruck und Leckageergebnisse.
• Frühere Sitzreparaturen, Läppen, Federwechsel, Trim-Austausch oder wiederholte Reklamationen.
• Anzeichen von Vibrationen, Rohrleitungsbewegungen, Lärm, Reaktionskräften oder Flüssigkeitsansammlungen.

Wiederholte Leckagen nach mehreren Reparaturen sind ein starker Grund, den Prozess und die Rohrleitung zu untersuchen, anstatt jedes Ereignis als isolierten Ventilfehler zu behandeln.

Prüfstandsergebnisse vs. Feldverhalten

Ein Labortest ist ein notwendiger Nachweis, aber jeder Test beweist nur die durch sein Verfahren abgedeckte Eigenschaft.

Feldbedingungen können thermische Verformungen, Prozesskontaminationen, überlagerte und aufgebaute Gegendrücke, Einlassdruckverluste, Vibrationen, Pulsationen, Rohrleitungsspannungen, Wetter, Kondensat, Korrosion und wiederholte Zyklen einführen, die bei einer Werkstattprüfung nicht vorhanden sind.

Ein Ventil, das wiederholt Prüfstandtests besteht, aber an einem installierten Ort undicht ist, sollte eine Systemüberprüfung auslösen. Ein Ventil, das im Prüfstand undicht ist, wie vorgefunden, erfordert ebenfalls eine Überprüfung des internen Zustands und der Wartung.

Häufige Muster der Grundursachen

Diese Tabelle unterstützt nur die anfängliche Fehlerbehebung. Endgültige Schlussfolgerungen hängen vom Medium, Druck, Temperatur, Gegendruck, Ventiltyp, der Installation, der vorherigen Historie, dem geltenden Code und den Ergebnissen der physikalischen Inspektion ab.

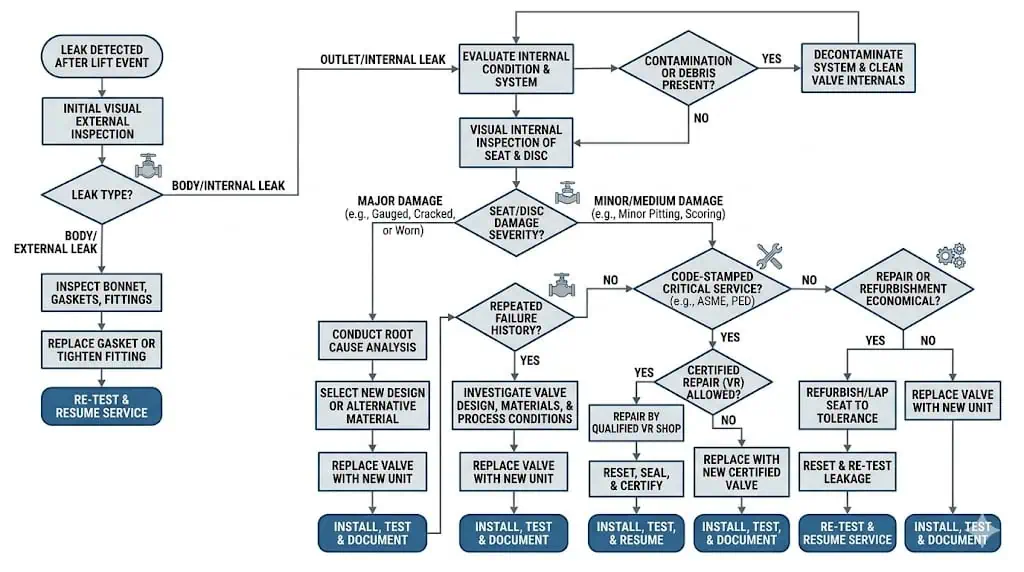

Reparatur, Überarbeitung oder Austausch

Wann Reinigung oder Nachschleifen noch sinnvoll ist

Reinigung oder kontrolliertes Nachschleifen kann angebracht sein, wenn Verunreinigungen oder geringfügige Oberflächenschäden lokalisiert sind und das Ventil für den tatsächlichen Betrieb geeignet bleibt. Die Entscheidung sollte auf der Inspektion und zugelassenen Hersteller- oder Reparaturverfahren basieren, nicht auf der Bequemlichkeit, eine sichtbare Dichtlinie wiederherzustellen.

Reinigung oder Nachschleifen ist besser vertretbar, wenn:

• Die Leckage einem einzigen identifizierbaren Kontaminationsereignis folgte.
• Der Schaden oberflächlich und innerhalb der zugelassenen Reparaturmaße liegt.
• Scheibe, Düse, Führung, Spindel, Feder, Faltenbalg und Gehäuse gebrauchstauglich bleiben.
• Keine Anzeichen von starkem Flattern, Verformung, Rissbildung, tiefer Korrosion oder Materialverlust vorliegen.
• Der ursprüngliche Ventiltyp und die Kapazität bleiben für den Prozess korrekt.
• Die Kontamination des Systems oder die Ursache in der Rohrleitung wurde identifiziert und behoben.
• Die Reparaturorganisation kann die erforderliche Geometrie, Oberflächenbeschaffenheit, Ausrichtung und Rückverfolgbarkeit wiederherstellen.
• Die Ansprechdruck- und Dichtheitsprüfung wird nach der Montage abgeschlossen.

Wiederholtes Läppen kann Material abtragen und die Kontaktgeometrie verändern. Die Düse und der Kegel sollten nicht unbegrenzt nachgearbeitet werden. Herstellergrenzwerte, Mindestabmessungen, Härtepaarung, Oberflächengüte und Komponentenaustauschbarkeit müssen beachtet werden.

Die Erhöhung der Federkompression, um das Ventil dichter zu schließen, ist keine akzeptable Reparatur von Undichtigkeiten, es sei denn, sie ist Teil einer genehmigten Neukalibrierung, die innerhalb der Anforderungen des geschützten Geräts und des Federbereichs bleibt. Sie kann den Ansprechdruck verändern und das Gerät untergeschützt lassen.

Wann Werkstattprüfung und Neukalibrierung wichtig sind

Eine Werkstattprüfung ist erforderlich, wenn der interne Zustand, die Einstellung, die Ausrichtung oder der Ausfallmechanismus des Ventils nicht sicher im Betrieb ermittelt werden können. Das Ziel ist nicht nur, die Undichtigkeit zu stoppen. Es ist, die vollständige Öffnungs-, Entlastungs- und Wiederverschließfunktion wiederherzustellen.

Ein kontrollierter Werkstattumfang kann umfassen:

• Identifizierung, Typenschild und Überprüfung des Betriebsmediums.
• Erfassung des gefundenen Dichtungszustands und des äußeren Zustands.
• Prüfung des gefundenen Ansprechdrucks und der Dichtheit, wo angemessen und sicher.
• Kontrollierte Demontage mit Identifizierung der Komponenten.
• Inspektion von Düse, Scheibe, Führung, Spindel, Feder, Faltenbalg, Dichtungen, Weichdichtungen und Einstellkomponenten.
• Prüfung von Maßen, Oberflächenbeschaffenheit und Ausrichtung.
• Materialprüfung oder Nachverfolgbarkeitsprüfung, wo erforderlich.
• Reinigung und genehmigte Reparatur oder Austausch beschädigter Teile.
• Überprüfung, ob Ersatzkomponenten für das exakte Modell und den Service zugelassen sind.
• Wiederzusammenbau unter Verwendung des spezifizierten Verfahrens und Drehmomentkontrollen.
• Prüfung des Ansprechdrucks unter Verwendung des zugelassenen Prüfmediums und der Korrekturbasis.
• Dichtheitsprüfung des Sitzes auf Basis des geltenden Projekt- oder API 527-Standards.
• Ansprechdruck- oder Betriebsprüfung, wo durch das Ventil und die Code-Vorgabe erforderlich.
• Endgültige Verriegelung, Versiegelung, Kennzeichnung und Dokumentation.

Der vorgefundene Zustand ist wertvolle technische Information. Ein Ventil, das signifikant vom Ansprechdruck abweicht, stark korrodiert, kontaminiert, durch Flattern beschädigt oder wiederholt undicht ist, kann kürzere Inspektionsintervalle oder eine Systemneukonstruktion rechtfertigen.

Wo der Eigentümer, die Zuständigkeit oder die NBIC-Vorgabe eine anerkannte Reparaturzulassung für Druckentlastungsventile erfordert, überprüfen Sie die Zulassung der Reparatorganisation. National Board VR-Zertifikat für die Autorisierung.

Wann Austausch die bessere Entscheidung ist

Der Austausch ist normalerweise die bessere Entscheidung, wenn die zuverlässige Funktion nicht innerhalb der genehmigten Reparaturgrenzen wiederhergestellt werden kann oder wenn das vorhandene Ventil nicht mehr der Prozessanforderung entspricht.

Ein Austausch sollte dringend in Erwägung gezogen werden, wenn:

• Düse, Scheibe, Führung, Spindel, Feder, Faltenbalg, Gehäuse oder Haube starke Korrosion, Erosion, Rissbildung, Verformung oder Materialverlust aufweisen.
• Wiederholte Sitzreparaturen kritische Abmessungen verändert oder wiederkehrende Undichtigkeiten verursacht haben.
• Die Feder beschädigt, korrodiert, entspannt, falsch oder außerhalb des zugelassenen Bereichs ist.
• Teile veraltet, nicht verfügbar, nicht rückverfolgbar oder nicht für den Austausch zugelassen sind.
• Das Medium, die Temperatur, der Gegendruck, der Betriebsdruck, der Durchsatz oder das Entlastungsszenario sich geändert haben.
• Die erforderliche Entlastungskapazität nun die zertifizierte Kapazität des vorhandenen Ventils übersteigt.
• Der ursprüngliche Ventiltyp für variablen Gegendruck, aggressive Medien, korrosive Medien, hohe Temperaturen, Blitzströmung oder andere aktuelle Bedingungen ungeeignet ist.
• Das Ventil trotz kompetenter Reparatur wiederholt unerklärliche Undichtigkeiten oder instabilen Betrieb aufweist.
• Der anwendbare Code, der Standard des Betreibers oder die Dokumentationsanforderung nicht mehr erfüllt werden kann.
• Die Konsequenz eines weiteren Ausfalls hoch ist und der verbleibende Zustand unsicher ist.

Ein Ersatz sollte nicht nur nach Anschlussgröße und Ansprechdruck ausgewählt werden. Erforderliche Entlastungskapazität, effektive Öffnung, Öffnungscharakteristik, Materialien, Gegendruck, Druck-Temperatur-Bewertung, Einlass- und Auslassleitungen, Dichtheitsanforderung des Sitzes, Code-Kennzeichnung und Dokumentationspaket müssen neu validiert werden.

Für eine erneute Auswahl verwenden Sie die Leitfaden zur Auswahl von Sicherheitsventilen, den Leitfaden zur Auslegung von Sicherheitsventilen und zur zertifizierten Kapazität, und eine gesteuerte Sicherheitsventil Angebotsanfrage Datenblatt.

Wie Leckagen nach zukünftigen Hubereignissen verhindert werden können

Aufrechterhaltung eines angemessenen Betriebsmargens unterhalb des Ansprechdrucks

Das Verhindern von Simmer und wiederholtem Mikrolüften ist eine der effektivsten Methoden zum Schutz des Dichtungszustands. Der normale Betriebsdruck und glaubwürdige Schwankungen sollten für das ausgewählte Design und die Anwendung ausreichend unterhalb des Öffnungsbereichs des Ventils bleiben.

Präventivmaßnahmen umfassen:

• Verfolgen Sie den tatsächlichen Betriebsdruck, anstatt sich nur auf nominale Auslegungswerte zu verlassen.
• Überprüfen Sie Druckpulsationen von Hubkolbenkompressoren, Pumpen oder instabilen Regelkreisen.
• Untersuchen Sie wiederholte Beinahe-Öffnungsereignisse, kurzzeitige Druckspitzen und Fehlalarme.
• Bestätigen Sie, dass die Grundlage des Ansprechdrucks mit dem MAWP der geschützten Ausrüstung und der geltenden Code-Anordnung konform bleibt.
• Erhöhen Sie den Ansprechdruck nicht einfach, um Simmer zu stoppen, es sei denn, die überarbeitete Einstellung ist unabhängig genehmigt.
• Prüfen Sie, ob eine andere Dichtungskonstruktion oder ein anderer Ventiltyp aufgrund des Betriebs-Druckverhältnisses und der Leckageanforderung gerechtfertigt ist.

Ein pilotgesteuertes Ventil kann bei geeignetem sauberem Betrieb eine dichte Abdichtung bieten, aber kleine Pilotkanäle und Sensorsysteme können anfällig für Schmutz, Kondensation, Vereisung, Wachs, Polymere und Feststoffe sein. Ein kompensierender Faltenbalg kann bestimmte Gegendruckeffekte reduzieren, schafft aber keinen Betriebspielraum oder korrigiert ein überdimensioniertes oder restriktives System.

Reduzierung des Chatter-Risikos durch besseres Rohrleitungsdesign

Die Rohrleitungsplanung beeinflusst maßgeblich, ob das Ventil einen stabilen Öffnungs- und Schließzyklus durchläuft oder wiederholt auf den Sitz schlägt.

Wichtige Prüfungen umfassen:

• Halten Sie den Einlassweg, wo immer praktikabel, kurz, direkt und nicht einschränkend.
• Bewerten Sie den Druckverlust am Einlass bei Entlastungsdurchfluss, nicht nur während des Normalbetriebs.
• Überprüfen Sie Reduzierstücke, Bögen, Abzweiggeometrien, Absperrventile, Berstscheiben und das Fouling-Risiko.
• Berechnen Sie überlagerte und aufgebaute Gegendrücke für glaubwürdige Entlastungsfälle.
• Berücksichtigen Sie Schalldämpfer, Wäscher, Fackelköpfe, gemeinsame Entlüftungen und gleichzeitige Entlastungslasten.
• Stützen Sie die Auslassleitungen unabhängig ab und bewerten Sie Reaktions-, thermische, Schwingungs- und akustische Lasten.
• Sorgen Sie für Entwässerung und vermeiden Sie stehendes Kondensat oder Regenwasser.
• Installieren Sie das Ventil in der vom Hersteller genehmigten Ausrichtung, normalerweise mit der Spindel aufrecht für direkt federbelastete Ausführungen.
• Halten Sie die Entlüftungen des gegen-druckkompensierten Faltenbalg-Oberteils offen oder führen Sie sie gemäß dem genehmigten Design.
• Validieren Sie das System nach Prozess-Debottlenecking oder Änderungen an der Rohrleitung erneut.

API 520 Teil II ist relevant für die Installation von Druckentlastungseinrichtungen und enthält einen Engineering-Analyseweg für Installationen, die mehr als eine einfache Screening-Prüfung erfordern. Ein bekannter Prozentsatz des Einlassverlusts sollte nicht blind auf jedes Ventil, jedes Fluid oder jedes dynamische System angewendet werden.

Für eine vollständige Installationsprüfung verwenden Sie die Installationsanleitung für Sicherheitsventile.

Ventiltyp, Sitzkonstruktion und Trim für das Medium auswählen

Wiederkehrende Leckagen treten häufig weiterhin auf, da der Austausch die alte Verbindung und den eingestellten Druck dupliziert, ohne die ursprüngliche Service-Fehlanpassung zu korrigieren.

Die Werkstoff- und Konstruktionsprüfung sollte umfassen:

Ein Edelstahlgehäuse beweist nicht, dass die Düse, der Kegel, die Führung, die Feder, der Faltenbalg oder die Weichdichtungen kompatibel sind. Sauere Medien erfordern möglicherweise eine Überprüfung gemäß NACE MR0175 / ISO 15156, sofern angegeben. Hochtemperatur-Dampf erfordert möglicherweise andere Entscheidungen bezüglich Sitz, Feder und Dichtung als saubere Umgebungsgase. Chloridhaltige oder saure Medien können die interne Ausstattung angreifen, bevor sichtbare Schäden am Gehäuse auftreten.

Für eine vollständige Komponentenprüfung siehe Leitfaden zur Materialauswahl für Sicherheitsventile und Federbelastete vs. Pilotgesteuerte Sicherheitsventile.

Was vor der Nachbestellung des nächsten Ventils zu prüfen ist

Eine Wiederholungsbestellung sollte als neue technische Überprüfung behandelt werden, wenn das Ventil nach dem Ansprechen undicht war, die Fehlerursache unsicher ist oder sich der Prozess geändert hat. Die Wiederholung des alten Kennzeichens, der Anschlussgröße und des Ansprechdrucks kann zum gleichen Fehler führen.

Bestätigen Sie vor der nächsten Angebotsanfrage (RFQ) oder Bestellung:

• Die geschützte Ausrüstung und das maßgebliche Überdruckszenario.
• Normaler Betriebsdruck, maximal zulässiger Betriebsdruck (MAWP) oder andere zulässige Grenzwerte, Ansprechdruck, zulässiger Überdruck oder Ansammlung und erforderlicher Ansprechdruckabfall (Blowdown).
• Zusammensetzung des Mediums, Phase, Reinheit, Korrosivität, Entlastungstemperatur und Möglichkeit von Blasenbildung oder Zweiphasenströmung.
• Erforderliche Entlastungskapazität und Berechnungsgrundlage.
• Ausgewählte effektive Öffnung und zertifizierte oder projektbezogen akzeptierte Kapazität.
• Maximaler, minimaler und normaler überlagerter Gegendruck.
• Berechneter aufgebauter Gegendruck und Zustand des Auslasshauptrohrs.
• Einlassdruckverlust und Rohrleitungsgeometrie bei Überströmströmung.
• Ob eine konventionelle, balancierte Faltenbalg- oder pilotgesteuerte Bauweise geeignet ist.
• Anforderung an Metall- oder Weichsitz und spezifizierter Dichtheitsprüfung des Sitzes.
• Werkstoffe für Gehäuse, Düse, Kegel, Führung, Spindel, Feder, Faltenbalg, Dichtung und Weichdichtungen.
• Montageausrichtung, Auslassstütze, Abflüsse, Entlüftungen, Wetterschutz und Wartungszugang.
• Vorherige Ist-Einstellung, Leckage- und Ausfallhistorie.
• Erforderliche Typenschild-, zertifizierte Kapazitäts-, Material-, Druckprüfungs-, Einstelldruck-, Sitzdichtheits- und Inspektionsdokumente.
• Reparaturfreigabe, Neukalibrierung, Verriegelung, Abdichtung und Anforderungen für die Wiederinbetriebnahme.

Relevante Normen haben unterschiedliche Rollen:

Undichtigkeit eines Sicherheitsventils nach dem Ansprechen deutet normalerweise auf schlechtes Wiederverschließen, beschädigte oder kontaminierte Dichtflächen, instabiles Öffnen oder Schließen, unzureichenden Betriebsmargin, Druckverlust am Einlass, Rückdruck am Auslass, Materialverschlechterung oder unzureichende Reparaturkontrolle hin. Reinigung kann ein begrenztes Kontaminationsproblem beheben, aber wiederkehrende Zuverlässigkeit ergibt sich aus der Identifizierung und Beseitigung des tatsächlichen Fehlerursachenmechanismus.

Das wirksamste Korrekturprogramm kombiniert Ventilinspektion mit Überprüfung der Prozesshistorie, Verifizierung der zertifizierten Kapazität, Analyse der Einlass- und Auslassleitungen, Materialprüfung, kontrollierte Reparatur, Prüfung des Ansprechdrucks, Dichtheitsprüfung der Dichtsitze, Dokumentation und Wiederabdichtung.

Endgültige technische Schlussfolgerung: Die Anlage, die ein undichtes Ventil nur nachläppt, sieht oft die Undichtigkeit wiederkehren. Die Anlage, die den Betriebsmargin, die Entlastungslast, den Einlassverlust, den Rückdruck, die Kontamination, die Materialien, die Installation und die Reparaturhistorie überprüft, hat eine wesentlich bessere Chance, das Wiederauftreten zu verhindern.

FAQ

Warum leckt ein Sicherheitsventil nach dem Ansprechen?

Ein Sicherheitsventil ist nach dem Ansprechen normalerweise undicht, weil es nicht sauber wieder schließt oder die Dichtflächen beschädigt wurden.
Häufige Ursachen sind Ablagerungen, Riefen, Lochfraß, Flattern, übermäßiger Einlassdruckverlust, hoher oder variabler Rückdruck, Betrieb zu nahe am Ansprechdruck, Führungsfehlausrichtung, Korrosion, Rohrspannungen und schlechte Reparaturkontrolle.

Kann ein undichtes Sicherheitsventil in Betrieb bleiben?

Ein undichtes Sicherheitsventil sollte nicht als sicher für den Weiterbetrieb angenommen werden.
Die Entscheidung hängt vom Leckweg, der Gefährlichkeit des Mediums, der Leckrate, der geschützten Ausrüstung, der Verfügbarkeit eines unabhängigen Druckschutzes, den Verfahren vor Ort und den behördlichen Anforderungen ab. Ein Ventil, das nicht zuverlässig schließt, erfordert eine umgehende technische Überprüfung und Inspektion.

Woran erkennt man, ob ein Leck vorübergehend oder dauerhaft ist?

Anhaltendes Leckage weit unter dem erwarteten Schließdruck, wiederholte Zyklen, sichtbare Sitzbeschädigung oder wiederkehrende Ausfälle deuten normalerweise auf mehr als eine vorübergehende Verschmutzung hin.
Eine Reduzierung der Leckage, nachdem sich Druck oder Temperatur stabilisiert haben, beweist für sich allein nicht, dass das Ventil für den Betrieb geeignet bleibt. Eine Inspektion und ein zugelassener Dichtheitstest können erforderlich sein.

Beweist ein bestandener Prüfstandtest, dass das Ventil in Ordnung ist?

Nein.
Ein Ansprechdrucktest verifiziert die Öffnungseinstellung unter kontrollierten Bedingungen. Ein Dichtheitstest verifiziert die Leckage gemäß der spezifizierten Prüfmethode. Kein Test allein beweist ausreichende Abblasekapazität, akzeptablen Einlassdruckverlust, zulässigen Auslassgegendruck oder stabiles Betriebsverhalten im Feld.

Wann ist ein Austausch besser als eine Reparatur?

Ein Austausch ist in der Regel vorzuziehen, wenn die Beschädigung die zulässigen Reparaturgrenzen überschreitet, Korrosion mehrere Komponenten betrifft, Teile veraltet sind, Leckagen wiederholt auftreten, die erforderliche Kapazität sich geändert hat oder das ursprüngliche Ventil nicht mehr für das Medium, den Gegendruck, die Temperatur oder die Installation geeignet ist.

Kann Schmutz dazu führen, dass ein neues Sicherheitsventil nach seinem ersten Hub undicht wird?

Ja.
Schweißschlacke, Rost, Zunder, Dichtungsreste, Bauschutt und Prozessfeststoffe können beim ersten Abblaseereignis über den Sitz gelangen und die Dichtfläche beschädigen oder blockieren. Die Sauberkeit des Systems und die Steuerung der Inbetriebnahme sind daher entscheidend, auch wenn das Ventil neu ist.

Wie verursacht Gegendruck Leckagen nach dem Ansprechen?

Der Gegendruck kann die Kraftbalance, den Hub, das Blowdown und das Schließverhalten des Ventils verändern.
Variabler oder übermäßiger Auslassdruck kann ein stabiles Schließen verhindern oder zu Flattern führen. Konventionelle, Faltenbalg-kompensierte und pilotgesteuerte Konstruktionen haben unterschiedliche Gegendruckgrenzen.

Kann ein zu geringer Abstand zum Ansprechdruck den Sitz beschädigen?

Ja.
Ein unzureichender Betriebspielraum kann zu Ansimmern oder Mikrohub führen. Hochgeschwindigkeitsleckage durch eine kleine Öffnung erodiert fortschreitend die Dichtflächen und kann nach dem nächsten Vollhub zu einer größeren Leckage führen.

Was ist der Unterschied zwischen einem Ansprechdruck-Test und einem Dichtheits-Test?

Ein Ansprechdrucktest prüft, wann das Ventil seine spezifizierte Öffnungsreaktion beginnt. Ein Dichtheitstest prüft die Leckage, während das Ventil unter einer spezifizierten Prüfbedingung geschlossen ist.
Keiner der Tests beweist, dass das ausgewählte Ventil über eine ausreichende zertifizierte Kapazität für das Anlagen-Abblaseszenario verfügt.

Soll die Feder angezogen werden, um ein Leck am Sicherheitsventil zu stoppen?

Keine nicht genehmigte Federverstellung sollte als Reparaturmaßnahme für Leckagen verwendet werden.
Eine Erhöhung der Federvorspannung kann den Ansprechdruck erhöhen und die geschützte Ausrüstung unzureichend schützen. Die Einstellung sollte nur gemäß einem genehmigten Kalibrierverfahren erfolgen, gefolgt von Prüfung, Verriegelung, Dokumentation und Wiederversiegelung.

Welche Informationen sollten vor der Bestellung eines Ersatzes geprüft werden?

Überprüfen Sie die geschützte Ausrüstung, das Entlastungsszenario, Betriebs- und Ansprechdrücke, die erforderliche Kapazität, die zertifizierte Kapazität, die effektive Öffnung, die Fluidphase, Temperatur, den Gegendruck, die Einlass- und Auslassleitungen, Materialien, den Dichtungstyp, den Code-Pfad, die Prüfanforderungen und die Reparaturhistorie.
