- Repräsentativer und anonymisierter Workflow; es werden keine Kundenidentitäten oder Projektleistungen beansprucht.
- Die Verantwortung für die Batteriegrenze muss vor der PSV-Auslegung und der Dokumentenfreigabe definiert werden.
- Kryogenes Material, Verdampfung, Gegendruck und kalte Entladung werden als ein Entlastungssystem betrachtet.
- Die endgültige Abnahme hängt vom Projektcode, den Berechnungen, den zertifizierten Ventildaten und den kontrollierten Dokumenten ab.
››› Leistungsumfang
Repräsentatives LNG-Kraftstoff-, Bunkering- oder Regasifizierungs-Skid-Paket
Das Beispielpaket kann einen LNG-Einlass, Absperrventile, Filter oder Sieb, Pumpe oder Druckaufbauschaltung, Verdampfer, Druckregelventil, Gasauslass, BOG- oder Entlüftungsanschluss, Instrumente und dazwischenliegende kryogene Rohrleitungen auf einem Skid umfassen.
Das technische Ziel ist es, die Druckgrenze zu identifizieren, die jedes Entlastungsgerät schützt, die maßgebliche Last zu definieren, ein für den kryogenen Einsatz geeignetes Ventil auszuwählen und ein nachvollziehbares Berechnungs- und Dokumentenpaket zu liefern.
Fallannahmen
- Kein namentlich genannter Kunde, Standort oder Bestellmenge
- Keine hergestellten Druck-, Kapazitäts- oder Temperaturwerte
- Tatsächliche Entlastungslasten bleiben projektspezifisch
- Ventilmodell und Materialien erfordern eine Herstellerüberprüfung
- Der Dokumentenumfang folgt der Bestellung und dem ITP
››› OEM-Eingangspaket
Informationen, die vor der Überprüfung des LNG-Skid-PSV-Pakets benötigt werden
Kompakte Skid-Layouts reduzieren nicht die erforderlichen technischen Daten. Die Überprüfung muss Paketgeräte, Rohrleitungen, Steuerungen und das Entsorgungssystem vor Ort verbinden.
01
Skid-PID und Ausrüstungsliste
Identifizieren Sie Pumpen, Behälter, Verdampfer, Regler, Ventile, Batteriegrenzen und jede geschützte Druckgrenze.
02
Prozess- und Entlastungsdaten
Geben Sie LNG-Zusammensetzung, Phase, Ansprechdruck, MAWP, Temperatur, erforderliche Last und den maßgebenden Entlastungsfall an.
03
Mechanische Spezifikation
Definieren Sie Rohrleitungsklasse, Flansch- oder Gewindestandard, Ventilausrichtung, Isolierung und den verfügbaren Installationsumfang.
04
Daten des Abgassystems
Definieren Sie Tankrückführung, Kaltentlüftung, Fackel, BOG-Header oder Rückgewinnungsroute mit überlagertem und aufgebautem Gegendruck.
05
Material- und Reinigungsanforderungen
Definieren Sie kryogene Materialien, Sitz, Dichtung, Verschraubung, Sauberkeit und Sauerstoff- oder Kontrollkontrollen, falls zutreffend.
06
Projektdokumentenliste
Definition von Datenblättern, Auslegungsberichten, Zeichnungen, MTCs, Kalibrierung, Dichtsitzprüfung, Typprüfung und Prüfprotokollen.
DOKUMENTIERTE PRODUKTION
Dokumentation verbunden mit realer Produktion
A certificate or report is useful only when it can be traced to the supplied valve and agreed inspection scope. This actual ZOBAI photograph documents stainless steel pilot-operated safety relief valve on display. Align drawings, material records, pressure-test results and release documents with the purchase specification.
>>> Systemgrenzen
Die Skid-Grenze bestimmt, was das PSV schützen muss.
Ein auf einem Skid montiertes Ventil kann nur die Ausrüstung innerhalb des Pakets schützen, oder es kann auch nachgeschaltete Rohrleitungen oder Anlagenkomponenten schützen, wenn ein Regler, Verdampfer oder eine druckgesteuerte Vorrichtung ausfällt. Diese Verantwortung muss vor der Berechnung der erforderlichen Kapazität festgelegt werden.
Die Schnittstelle sollte auch definieren, wer die Entlüftungs-, Fackel-, Tankrückführungs- oder BOG-Leitung bereitstellt und welcher Druck am PSV-Auslass garantiert wird.
Checkliste für Systemgrenzen
- Geschützte Ausrüstung innerhalb des Skids
- Nachgeschaltete Ausrüstung außerhalb des Skids
- Maximaler Vordruck und Durchfluss
- Ausfallposition des Reglers oder Regelventils
- Anlagenseitiger Gegendruck am Skid-Auslass
- Annahmen für gleichzeitige Entlastung bei gemeinsamer Sammelleitung
- Bezeichnung des Entlüftungs-, Fackel- oder Tankrücklaufsystems
- Mechanische und dokumentarische Schnittstellenverantwortlichkeiten
››› Überprüfung von Entlastungsfällen
Typische Überdruckszenarien bei LNG-Skids
Der endgültig maßgebende Fall hängt vom tatsächlichen Paketdesign ab. Kleine thermische Entlastungslasten und große Dampf- oder Verdampfungslasten sollten nicht zu einer allgemeinen Ventilannahme zusammengefasst werden.
01
LNG-Thermale Expansion bei blockierter Leitung
Zwischen geschlossenen Ventilen eingeschlossenes LNG kann schnell Druck aufbauen, wenn Wärme in eine Transferleitung, eine Pumpenumgehung, einen Ladeanschluss oder den Einlass eines Verdampfers gelangt.
02
Entstehung von Boil-Off-Gas (BOG)
Wärmeeintritt in kalte Ausrüstung oder Rohrleitungen kann Dampf erzeugen und den Druck erhöhen, wenn der BOG-Pfad (Boil-Off Gas) eingeschränkt ist.
03
LNG-Pumpen-Totlaufbetrieb
Pumpenkennlinie, maximaler Differenzdruck, Mindestflussanordnung, Verdampfung und das Rücklauf- oder Entlüftungsziel prüfen.
04
Ausfall von Verdampfer oder Regler
Blockierter Gasauslass, übermäßige Wärmezufuhr oder ein ausgefallenes Druckregelventil können nachgeschaltete Niederdruckgeräte überlasten.
05
Externe Brandeinwirkung oder Wärmeeinwirkung
Wo es die Ausrüstung oder der Projektcode vorschreibt, Brandbelastung, benetzte Fläche, Dampferzeugung und Last des Entsorgungssystems bewerten.
06
Flash- oder Zweiphasen-Entlastung
Kaltflüssigkeiten können bei Druckreduzierung verdampfen (Flash-Effekt), was die erforderliche Fläche, die Ventilstabilität, die Reaktionskraft, Vereisung und die Auslasstemperatur beeinflusst.
››› Grundlage der Ventilauswahl
Wechseln Sie von der maßgebenden Last zu einer zertifizierten Ventilauswahl
Das Berechnungspaket sollte das maßgebende Szenario, die erforderliche Abblaseleistung, die berechnete Fläche, die ausgewählte Öffnung und die zertifizierte Kapazität zeigen. Das Ventil sollte nicht allein nach Anschlussgröße oder Skid-Düse ausgewählt werden.

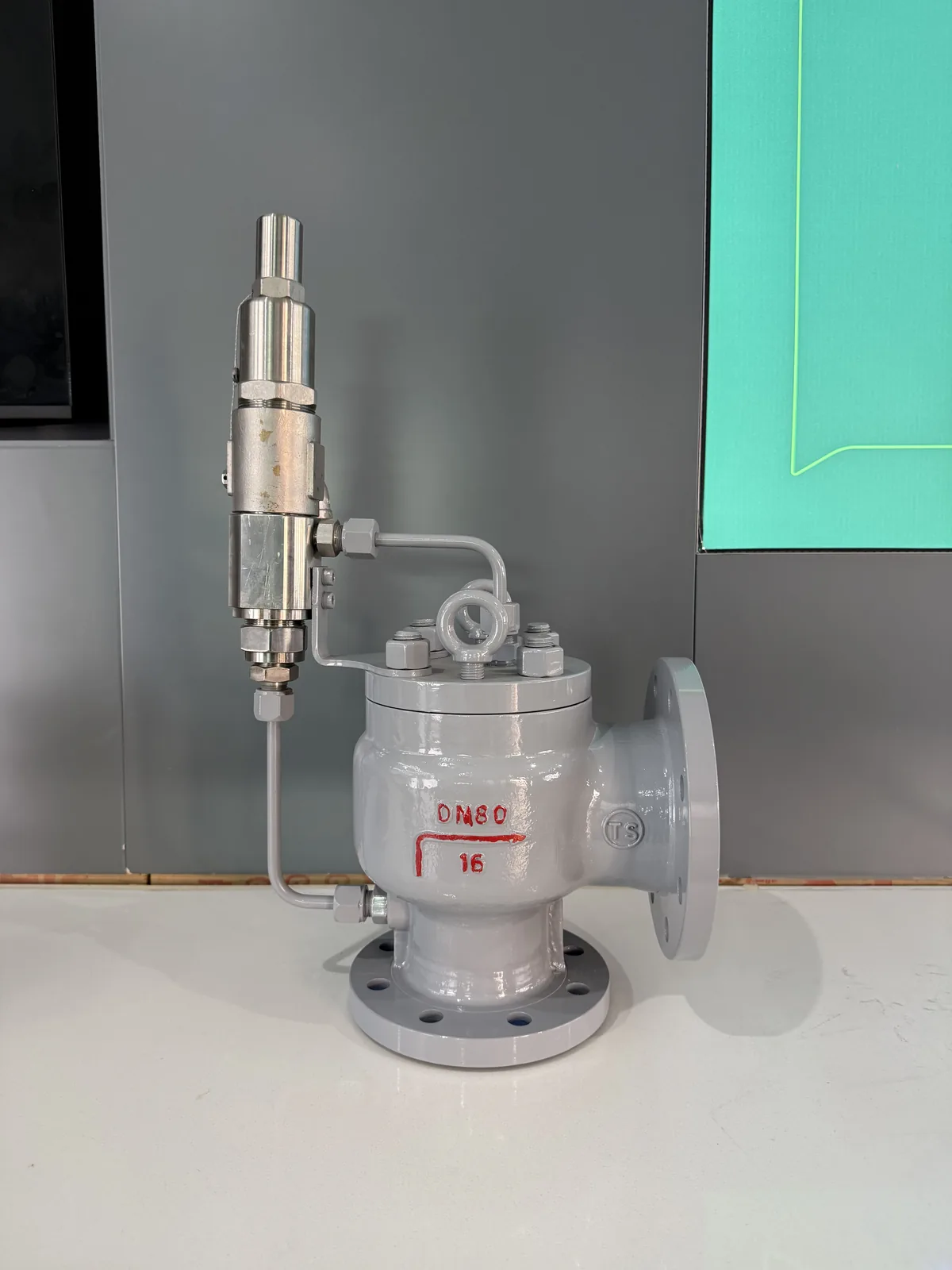

Konventionelle, faltenbalgkompensierte, pilotgesteuerte und kleine thermische Entlastungskonstruktionen lösen jeweils unterschiedliche Probleme. Gegendruck, Betriebsmarge, Phase, Sauberkeit und Wartungszugang bleiben Teil der Entscheidung.
Auswahl-Prüfpunkte
- Erforderliche Kapazität und ausgewählte zertifizierte Öffnung
- Flüssigkeits-, Dampf-, Gas-, Flash- oder Zweiphasen-Betrieb
- Ansprechdruck und Betriebsdruckmarge
- Überlagerter und aufgebauter Gegendruck
- Konventionelle, Faltenbalg-, Pilot- oder thermische Entlastungskonstruktion
- Kryogene Material- und Sitzkompatibilität
- Einlassdruckverlust und Auslassleitung
- Einbauumgebung und Wartungszugang
››› Kryogenes Design & Layout
Tieftemperaturmaterialien und kompakte Skid-Layouts müssen gemeinsam geprüft werden
Der Ventilkörper, das Oberteil, die Düse, die Garnitur, der Faltenbalg, die Verschraubung, die Dichtung und die angeschlossenen Rohrleitungen müssen bei der minimal anzunehmenden Temperatur geeignet sein. Ein verlängertes Oberteil kann in Betracht gezogen werden, um die Wärmeübertragung zur Feder oder zum oberen Mechanismus zu reduzieren, die spezifische Geometrie hängt jedoch vom Design ab.
Die Skid-Anordnung sollte Isolationsabstand, Entwässerung, unabhängige Auslassunterstützung, Berücksichtigung thermischer Kontraktion und einen sicheren Kaltentlastungspfad bieten.
Checkliste für kryogene Pakete
- Minimale Betriebs- und Ansprechtemperatur
- Materialzähigkeit und Schlagprüfanforderung
- Wärmenummer-Rückverfolgbarkeit und Umfang der Materialprüfbescheinigung (MTC)
- Verlängertes Oberteil und Isolationsabstand
- Sitzdichtheit und Tieftemperaturverträglichkeit
- Thermische Kontraktion und Rohrleitungsbelastungen
- Vereisung, Kondensat und Entwässerung
- Kalter Abluftstrom und Personenschutz
>>> Projektdokumente
Ein Skid-Fall ist erst dann vollständig, wenn die Ingenieur- und Fertigungsunterlagen übereinstimmen
Das endgültige Dossier sollte das PSV-Tag und das Skid-P&ID mit der genehmigten Berechnung, dem Datenblatt des Ventils, den Materialaufzeichnungen, den Routineprüfungen und den Freigabedokumenten verbinden.
01
Genehmigtes PSV-Datenblatt
Kennzeichnung, Medium, Ansprechdruck, Einlass und Auslass, Materialien, Sitz, Zubehör und anwendbare Normen.
02
Auslegungs- und Szenario-Aufzeichnung
Maßgebender Entlastungsfall, erforderliche Last, Fluideigenschaften, berechnete Fläche, ausgewählte Öffnung und zertifizierte Kapazität.
03
Aufstellungs- und Installationszeichnung
Ventilabmessungen, Ausrichtung, Isolationsabstand, Auslassunterstützung und Entlüftungs- oder Rückschnittstelle.
04
Materialzertifikate
Rückverfolgbarkeit für spezifizierte druckhaltende Werkstoffe, Einbauten, Faltenbälge, Verbindungselemente und Dichtungsmaterialien.
05
Routine-Prüfberichte
Einstellung des Ansprechdrucks, Gehäusedruck, Sitzdichtheit und erforderliche Funktions- oder Kryoprüfungen.
06
Endgültiger Dokumentenindex
Genehmigte Überarbeitungen, Zertifikatsnummern, Prüfprotokolle, ITP-Status und versandfreigaberelevante Dokumente.
>>> Fall-Workflow
Achtstufiger Engineering- und Dokumentations-Workflow für LNG-Skid-PSVs
Der Workflow verknüpft Prozesssicherheit, Ventilauswahl, Paketintegration und Dokumentenfreigabe.
01
Batteriegrenzen definieren
Identifizieren Sie die Ausrüstung und die nachgeschalteten Systeme, die von jedem PSV geschützt werden.
02
Entlastungsszenarien bestätigen
Listen Sie Fälle wie Blockierung von Flüssigkeit, BOG, Pumpe, Verdampfer, Regler, Feuer und Verdampfung auf.
03
Erforderliche Lasten berechnen
Verwenden Sie die Eigenschaften des Projektfluids, Druck-, Temperatur- und Szenarioannahmen.
04
Ventilkonfiguration auswählen
Vergleichen Sie thermische Entlastungs-, konventionelle, gegenge-druckkompensierte Faltenbalg- und pilotgesteuerte Bauarten.
05
Kryogene Ausführung prüfen
Materialzähigkeit, Sitz, Oberteil, Dichtung, Faltenbalg und Druckklasse prüfen.
06
Integration des Skid-Layouts
Einlassverlust, Auslassgegendruck, Unterstützung, Isolierung, Entwässerung und Zugang prüfen.
07
Tests und Dokumente genehmigen
MTC, Nachweis der Typprüfung, Routineprüfungen, ITP und Dokumentenverzeichnis vereinbaren.
08
Das endgültige Dossier freigeben
Genehmigte Berechnungen, Zeichnungen, Berichte und Kennzeichnungs-Rückverfolgbarkeit ausstellen.
››› Checkliste für Angebotsanfrage
Informationen für die Überprüfung eines LNG-Skid-Ventilpakets
Senden Sie die prozesstechnischen, mechanischen und dokumentarischen Anforderungen auf Skid-Ebene zusammen. Eine Liste der Nennventilgrößen reicht nicht aus.
Empfohlene Eingabe
- Skid-P&ID, Ausrüstungsliste und Systemgrenzen
- LNG-Zusammensetzung, Phase und Temperaturbereich
- MAWP, Ansprechdruck und erforderliche Abblaseleistung
- Betriebsdaten von Pumpen, Verdampfern, Reglern und BOG
- Gegendruck und Abblaseziel
- Rohrleitungs-Klasse, Anschluss und Installationsumfang
- Anforderungen an kryogene Werkstoffe, Sitze und Dichtungen
- Erforderliche Berechnungen, Zeichnungen, MTCs und Prüfberichte
››› Verwandte Anwendungen & Dokumente
Fortsetzung der LNG-Skid-Konstruktionsprüfung
Diese Links verweisen auf aktuelle ZOBAI-Seiten, die bereits auf der Website verfügbar sind.
01
LNG-Sicherheitsventile
Detaillierte Anleitung für LNG-Ausrüstung, kryogene Sicherheitsventile und BOG-Anwendungen.
02
Sicherheitsventile für Skid-Systeme
Batteriegrenzen, Paketintegration und skid-montierter Druckschutz.
03
API 521 Entlastungssysteme
Überprüfung von Szenarien, Fackeln, Entlüftungen, Tankrückführungen und Druckentlastungssystemen.
04
Zertifikate für Sicherheitsventile
Überprüfung von Projektdokumentkategorien und angeforderten kontrollierten Aufzeichnungen.
05
Typprüfzertifikate
Überprüfung des getesteten Ventilsortiments, der zertifizierten Leistung und der Geltungsbereichsbeschränkungen.
06
Technische Anfrage stellen
Reichen Sie ein Skid-P&ID, ein Datenblatt oder eine Dokumentenliste zur Überprüfung ein.
››› Häufig gestellte Fragen
Häufig gestellte Fragen zum LNG-Skid-Fall
Nein. Es handelt sich um einen repräsentativen und anonymisierten Engineering-Workflow, der zeigt, wie ein LNG-Skid-Sicherheitsventilpaket überprüft werden kann, ohne Kundenname, Standort, Bestellmenge oder nicht verifizierte Leistungsergebnisse zu veröffentlichen.
Definieren Sie die Skid-Grenzen und identifizieren Sie die Ausrüstung und die nachgeschalteten Druckgrenzen, die durch jedes Entlastungsgerät geschützt werden.
Typische Anwendungsfälle umfassen blockierte LNG-Thermische Ausdehnung, Boil-off-Gas, Pumpen-Totlauf, Verdampfer- oder Reglerausfall, Brandeinwirkung und Entlastung von Blasenbildung oder Zweiphasenströmungen.
Nein. Die erforderliche Abblaseleistung, der Druck, die Temperatur, die Fluidphase, der Gegendruck, die Materialien und die zertifizierte Ventilkapazität müssen überprüft werden.
Je nach Projekt kann das Paket ein genehmigtes Datenblatt, einen Auslegungsbericht, eine Szenariozusammenfassung, eine GA-Zeichnung, Materialzertifikate, Kalibrierungs-, Druck- und Dichtheitsprüfberichte, Inspektionsaufzeichnungen und ein abschließendes Dokumentenverzeichnis enthalten.
Ja. Senden Sie das P&ID, die Ausrüstungsliste, die Systemgrenzen, die Prozessbedingungen, die Auslegungsberechnungen für Sicherheitsventile, die Daten des Auslasssystems, die Materialanforderungen und die Projektunterlagenliste.
