Come calcolare la contropressione sviluppata nelle tubazioni di scarico delle valvole di sicurezza

Quale contropressione sviluppata stai effettivamente calcolando?

Prima di calcolare l'attrito nelle tubazioni, identifica quale grandezza di pressione lato uscita stai considerando.

Contropressione sviluppata, sovrapposta e totale sono grandezze diverse

La terminologia ISO 4126 definisce la contropressione utilizzando le componenti sovrapposta e generata e identifica la componente generata come la pressione causata dal flusso attraverso la valvola e il sistema di scarico.

Questa distinzione diventa importante quando una valvola scarica in un collettore chiuso o comune. Se quel collettore è già in pressione prima che la valvola in esame si apra, la pressione esistente non è generata dal flusso di sfioro della valvola in esame.

Definire il punto di riferimento prima di eseguire i calcoli idraulici

Nel percorso di calcolo della linea di uscita basato su ISO 4126-9 utilizzato in questa guida:

• P_b è la pressione all'uscita della valvola di sicurezza durante lo scarico;
• P_u è la pressione all'estremità a valle del percorso di scarico calcolato;
• P_b − P_u rappresenta l'incremento di pressione generato rispetto a quel confine a valle in questo modello di calcolo.

Senza quel confine di riferimento, un calcolo della perdita di carico può essere aritmeticamente corretto pur descrivendo la componente di pressione sbagliata.

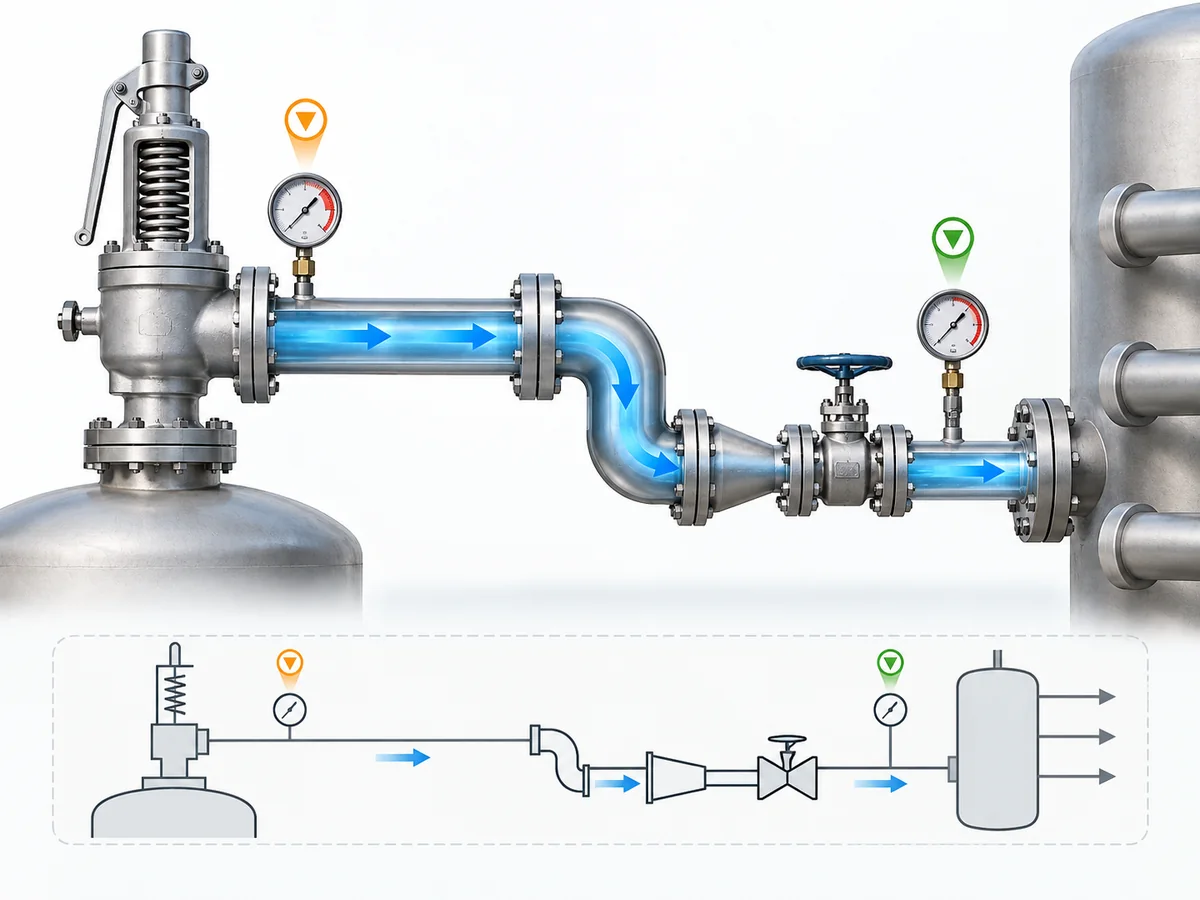

Definire il confine di calcolo della tubazione di scarico e gli input richiesti

Un calcolo della contropressione accumulata richiede un confine fisico. Tracciare il percorso di scarico dall'uscita della valvola di sicurezza fino a un punto a valle in cui la condizione di pressione è nota o può essere stabilita dall'analisi di sistema applicabile.

La destinazione può essere l'atmosfera, un ricevitore chiuso, un sistema di sfiato o un collettore di sfioro comune. Ciò che conta è la pressione alla fine del calcolo e come tale pressione viene stabilita.

Partire dallo scenario di sfioro definito

La portata di sfioro di processo richiesta non è automaticamente la portata di calcolo corretta della tubazione di uscita per ogni dispositivo di protezione contro la sovrapressione.

La base di portata a valle può dipendere dal comportamento operativo della valvola e dal metodo di dimensionamento o installazione applicato. Alcuni dispositivi ad azione diretta e progetti pilotati modulanti possono quindi richiedere una considerazione diversa quando si stabilisce la portata utilizzata per il calcolo a valle.

Se il carico di sfioro richiesto non è ancora stato stabilito, si tratta di un'attività di dimensionamento a monte. Vedere la Guida al dimensionamento delle valvole di sicurezza; questo articolo considera la portata di sfioro appropriata come un input anziché ricalcolare l'intero scenario di sovrapressione.

Raccogliere i dati del fluido e delle condizioni di scarico

Il pacchetto di calcolo deve identificare, ove applicabile:

• se lo scarico è liquido, gas o vapore;
• pressione e temperatura di scarico;
• le proprietà del fluido richieste dal metodo di calcolo selezionato;
• la base di capacità di flusso richiesta o applicabile;
• l'area di flusso della valvola di sicurezza e i dati di scarico quando il metodo scelto li utilizza.

Utilizzare proprietà corrispondenti alle condizioni richieste dal metodo selezionato, anziché sostituire dati di esercizio non pertinenti solo perché disponibili su un datasheet di processo.

Mappare il percorso di scarico effettivo

Registrare il percorso idraulico, non solo la dimensione nominale dell'uscita:

• diametri interni effettivi delle tubazioni;
• lunghezze rettilinee;
• curve e altri raccordi;
• valvole o restrizioni;
• riduttori e ampliatori;
• silenziatori o altre apparecchiature a valle;
• variazioni di quota dove il metodo selezionato le richiede.

Un calcolo basato solo sulla lunghezza del tubo rettilineo non rappresenterà un percorso installato contenente una resistenza locale significativa. Le questioni di installazione meccanica al di fuori di questo compito idraulico appartengono a Guida all'installazione delle valvole di sicurezza.

Definire il confine di pressione a valle

Infine, definire P_u, o la pressione a valle equivalente utilizzata dal metodo selezionato.

Per uno scarico in atmosfera, la condizione terminale differisce da quella di una valvola collegata a un collettore chiuso in pressione. In un collettore condiviso, il confine può anche dipendere da altre sorgenti di sfioro e dal caso di sistema in esame.

Prima di procedere, la base di calcolo dovrebbe rispondere a quattro domande: Quale portata viene scaricata? Quale stato del fluido viene utilizzato? Quale percorso fisico è incluso? Quale pressione esiste al termine di tale percorso?

Come calcolare la contropressione accumulata per un caso di sfioro di liquido

Per un caso definito liquido monofase caso, il manuale di ingegneria di LESER, applicando il metodo della linea di uscita ISO 4126-9, fornisce una relazione tra la resistenza del sistema di scarico e la pressione all'uscita della valvola:

Per questa relazione mostrata, P₀, P_b e P_u sono pressioni assolute e devono essere utilizzate su una base di pressione coerente. La differenza P_b − P_u è il contributo di pressione accumulata sul confine a valle definito in questo modello di calcolo.

dove:

• P₀ = pressione di scarico, assoluta;
• P_b = pressione allo scarico della valvola durante lo scarico, assoluta;
• P_u = pressione all'estremità del percorso di scarico calcolato, assoluta;
• A = area di passaggio della valvola di sicurezza;
• A_A = area di passaggio del tubo di uscita;
• K_dr = coefficiente di scarico ridotto applicabile utilizzato dal metodo;
• ζ_A = coefficiente di resistenza che rappresenta il percorso a valle.

L'utilità della relazione non sta nel fornire una scorciatoia isolata. Mantiene la geometria del flusso della valvola, la geometria del tubo di uscita, la resistenza del sistema, la pressione di scarico e la pressione a valle all'interno di un unico modello di calcolo definito.

Stabilire la base di calcolo per il flusso di liquido

Verificare innanzitutto che il servizio possa essere legittimamente trattato con il metodo selezionato. liquido monofase metodo.

La norma ISO 4126-9 specifica che le sue informazioni di applicazione e installazione presuppongono un flusso monofase e indirizzano le condizioni bifase alla ISO 4126-10. Se il liquido può vaporizzare in modo significativo nella valvola o nel tubo di uscita, modificare la densità all'interno di questa equazione monofase non stabilisce di per sé un calcolo bifase valido.

Calcolare la resistenza del tratto rettilineo e le resistenze localizzate

La resistenza allo scarico rappresentata da ζ_A può includere la resistenza distribuita della tubazione e le perdite localizzate dei componenti.

quando tale rappresentazione è coerente con il metodo selezionato.

• λL/D rappresenta la resistenza del tratto rettilineo;
• Σζ_i rappresenta la resistenza localizzata di raccordi e componenti.

Utilizzare una rappresentazione della resistenza internamente coerente. Ad esempio, se un gomito è già stato convertito in lunghezza equivalente di tubo rettilineo, conteggiare nuovamente lo stesso coefficiente di perdita localizzata dell'intero gomito duplicherebbe tale resistenza.

Includere gli effetti del carico statico ove applicabile

Il dislivello è una questione di bilancio di pressione, specialmente nelle tubazioni di scarico per liquidi, ma il suo trattamento dipende dal metodo.

Alcuni metodi idraulici includono esplicitamente un contributo idrostatico associato al dislivello; altri sono formulati diversamente. Combinare un'equazione di un metodo con un termine ρgΔz separato di un altro richiede quindi una base tecnica consolidata, non una semplice addizione intuitiva.

Impostare il calcolo delle perdite di carico dall'uscita al confine

Per comodità di calcolo, definire:

La stessa relazione verificata può quindi essere riorganizzata algebricamente:

e la componente accumulata è:

P_u rimane la condizione al contorno a valle; P_b − P_u è la componente accumulata generata in questo modello di calcolo.

Struttura di calcolo per liquido monofase con esempio svolto

1. Registrare P assoluta₀ e P_u su una base di pressione coerente.
2. Registrare l'area di flusso della valvola A e l'area effettiva del tubo di scarico A_A.
3. Determinare il K applicabile_dr.
4. Calcolare il coefficiente di resistenza complessivo a valle ζ_A.
5. Calcolare R.
6. Risolvere per la P assoluta_b.
7. Calcolare P_b − P_u come componente di contropressione sviluppata.
8. Riportare il risultato nella verifica di accettazione della valvola/del sistema invece di confrontarlo con una percentuale universale presunta.

Come calcolare la contropressione sviluppata per lo scarico di gas o vapore

Lo scarico di gas e vapore richiede un approccio di calcolo diverso perché la densità non rimane effettivamente costante al variare della pressione attraverso il sistema di scarico.

Un trattamento della caduta di pressione in stile liquido a densità costante non è quindi automaticamente valido per lo scarico di gas o vapore da una valvola di sicurezza.

Perché gas o vapore non possono essere trattati come un liquido incomprimibile

Quando la pressione del gas diminuisce attraverso il sistema di scarico, densità e velocità variano insieme. I rapporti di pressione e le proprietà termodinamiche possono diventare importanti e nel percorso di scarico può svilupparsi una condizione di flusso critico.

La necessità di un metodo separato deriva da questo accoppiamento tra pressione, densità e velocità, non semplicemente dalla minore densità di un gas.

Tenere conto della variazione di pressione, densità e condizioni di flusso

A seconda del metodo di flusso comprimibile selezionato, i dati di input rilevanti possono includere:

• pressione di scarico;
• pressione a valle;
• temperatura di scarico;
• rapporto dei calori specifici k;
• informazioni sulla compressibilità o su altri gas reali richieste dal metodo;
• area di flusso della valvola di sicurezza;
• area di flusso della tubazione di uscita;
• coefficiente di scarico applicabile;
• resistenza totale delle tubazioni.

Le proprietà e la base di pressione devono derivare da un unico metodo selezionato per il flusso comprimibile, non da una miscela di equazioni di flusso gassoso non correlate.

Verificare se il comportamento critico o in condizioni di blocco modifica il metodo

Il manuale di ingegneria LESER, applicando il metodo della linea di uscita ISO 4126-9, include una verifica per una possibile seconda condizione di flusso critico all'estremità del tubo di uscita:

Questa equazione verifica la potenziale condizione critica all'uscita del tubo; non calcola da sola la contropressione completa all'uscita della valvola P_b. Le grandezze di pressione utilizzate in questa relazione di pressione critica sono valutate sulla base della pressione assoluta richiesta.

Risolvere il percorso di scarico fino alla condizione a valle definita

1. Stabilire la base applicabile del flusso di scarico.
2. Definire le pressioni di sfioro e a valle sulla base di pressione richiesta dal metodo selezionato.
3. Ottenere le proprietà del fluido richieste dal modello di flusso comprimibile selezionato.
4. Calcolare la resistenza attraverso il percorso di uscita effettivo.
5. Valutare la condizione critica di uscita applicabile.
6. Risolvere la relazione di flusso comprimibile selezionata per il sistema di scarico.
7. Rivedere la geometria delle tubazioni e ricalcolare se la condizione risultante non è accettabile.

Per un sistema comprimibile complesso, un pacchetto di calcolo ingegneristico validato o un modello idraulico possono essere più appropriati di una formula manuale compatta. Il software dipende comunque da condizioni al contorno, stato del fluido e ipotesi di scenario di sfioro definite correttamente.

Come raccordi, dislivello e collettore chiuso o comune influenzano il calcolo

Un sistema di scarico reale di una valvola di sicurezza raramente è costituito da un unico tubo rettilineo a diametro costante verso l'atmosfera. Il calcolo deve rappresentare il percorso idraulico effettivo mantenendo concettualmente separati i diversi contributi di pressione.

Include elbows, valves and diameter changes without double counting

Choose one consistent way of representing local resistance.

If a fitting is represented using a local loss coefficient, include that coefficient once. If the selected method converts the fitting into equivalent pipe length, adding the same full local-loss contribution again would overstate the resistance.

Treat elevation according to the applicable fluid calculation

Elevation is a pressure-balance contribution rather than friction.

For liquid systems, hydrostatic head can materially affect the pressure balance. For gas/vapor systems, the appropriate treatment depends on the selected compressible-flow method and properties.

The elevation contribution should therefore follow the selected hydraulic method rather than being appended from an incompatible formula.

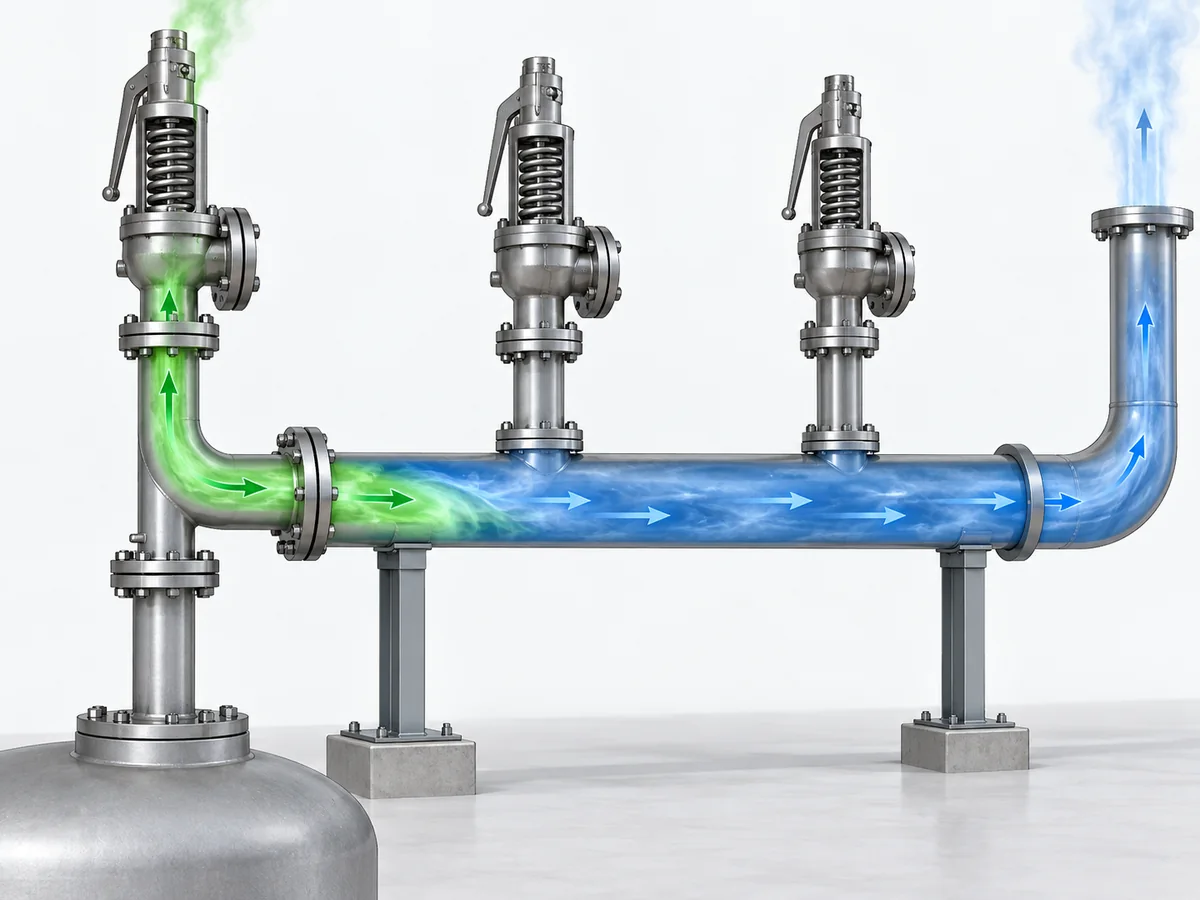

Separate downstream/header pressure from the pressure generated by this discharge

If other pressure-relief devices discharge into the same network, the pressure seen at the branch connection can change again. In that situation, the additional system interaction needs to be represented rather than hidden inside a fixed downstream-pressure assumption.

Check whether other relief flows can change the system boundary

For the relevant relief scenario, ask:

• Più dispositivi possono scaricare durante lo stesso evento credibile?
• La loro portata combinata modifica la pressione del collettore vista da questa valvola?
• La pressione a valle può essere ancora rappresentata da un unico confine fisso difendibile?
• O il problema richiede un calcolo idraulico a livello di sistema?

Quando la pressione a valle dipende in modo sostanziale da una rete di sfioro interagente, un singolo calcolo isolato della tubazione di scarico può non rappresentare più il sistema installato. L'attività più ampia relativa al sistema di sfioro/smaltimento appartiene a ZOBAI Guida ai sistemi di sfioro API 521.

Come interpretare la contropressione calcolata

Una contropressione accumulata calcolata è un risultato idraulico. Non è, di per sé, un limite ammissibile di contropressione né la prova che una particolare valvola di sicurezza sia idonea.

La contropressione accumulata calcolata non è un limite ammissibile

Il calcolo risponde a:

Quale pressione lato uscita genera il sistema di scarico definito secondo le ipotesi stabilite?

La verifica di accettazione risponde a una domanda diversa:

Quanta contropressione può accettare questa particolare valvola e questo progetto secondo la base applicabile?

La seconda risposta può dipendere dallo standard o dal codice applicabile, dall'architettura esatta della valvola, dalla documentazione del produttore, dalle condizioni di servizio e dalle specifiche di progetto.

Confrontare il risultato con la valvola applicabile e con la base di progetto

Determinare se la verifica di accettazione pertinente utilizza:

• solo la contropressione accumulata;
• contropressione sovrapposta;
• la contropressione combinata allo scarico;
• la contropressione variabile minima e massima;
• una correzione di capacità definita dal produttore o un altro limite specifico del progetto.

Una valvola convenzionale a molla, una valvola bilanciata a soffietto e una valvola pilotata non devono essere ridotte a una tabella percentuale universale. Il loro comportamento accettabile dipende dal progetto e dal servizio.

Per la decisione più ampia sulla configurazione della valvola dopo aver determinato la condizione idraulica, utilizzare la guida ZOBAI Guida alla contropressione e al soffietto.

Rivedere il dimensionamento della tubazione di scarico quando il risultato non è accettabile

La tubazione di scarico e la verifica della valvola costituiscono un processo ingegneristico iterativo. Se la condizione calcolata non è accettabile, esaminare innanzitutto se la resistenza a valle può essere ragionevolmente ridotta prima di trasformare il risultato in una regola di selezione del tipo di valvola.

I possibili punti di verifica includono:

• aumentare l'area di flusso del tubo di scarico dove tecnicamente appropriato;
• ridurre le restrizioni non necessarie;
• semplificare il percorso;
• riesaminare i raccordi o i silenziatori ad alta perdita di carico;
• rivalutare la condizione al contorno del sistema condiviso.

Dopo una modifica idraulica sostanziale, ripetere il calcolo. Se le modifiche alle tubazioni non consentono di ottenere una condizione accettabile, valutare la configurazione della valvola utilizzando evidenze esatte del produttore e del progetto.

Quali informazioni devono confluire nella revisione tecnica o nella richiesta di offerta

Una revisione tecnica o del fornitore utile dal punto di vista ingegneristico dovrebbe identificare, ove applicabile:

• servizio di sfioro richiesto — la domanda del sistema protetto;
• base di calcolo della portata allo scarico — la portata utilizzata per la verifica idraulica a valle;
• fluido e fase — liquid, gas/vapor or potentially two-phase;
• relieving pressure and temperature;
• calculated built-up back pressure;
• superimposed back-pressure range;
• whether downstream pressure is constant or variable;
• discharge destination and header arrangement;
• applicable project code or standard;
• candidate valve/configuration data when already defined.

The hydraulic calculation prepares a product-specific engineering question. It does not establish a ZOBAI model limit or product suitability that has not been confirmed by the relevant product documentation.

When a Simple Built-Up Back-Pressure Calculation Is Not Enough

The calculation workflow above is deliberately bounded. It applies only while the assumptions behind the selected single-phase hydraulic method remain defensible.

Flashing or two-phase relief

ISO 4126-9 states that its application and installation information assumes single-phase flow. Gas/liquid two-phase relief requires a different calculation treatment; ISO 4126-10:2024 is one current authoritative reference specifically addressing two-phase safety-device sizing.

If a liquid can flash materially in the valve or outlet piping, or if the relieving stream is already two-phase, a single-phase liquid equation with a substituted density is not enough unless the applicable method explicitly supports that treatment.

The governing project method still has to be established. Referencing an ISO document does not make it the mandatory legal basis for every jurisdiction or project.

Interacting relief devices and complex common headers

A branch-level calculation also becomes insufficient when its downstream pressure is controlled by interacting relief flows.

Escalation is appropriate when:

• several pressure-relief devices may relieve during the applicable scenario;
• their flows materially alter shared-header pressure;
• the terminal disposal system controls the branch condition;
• pressure varies enough that a fixed downstream boundary is not defensible;
• the model requires hydraulic interaction between several relieving sources.

Cases where the hydraulic assumptions are no longer defensible

The selected method should be reassessed if:

• the fluid phase is uncertain;
• significant flashing is possible;
• required thermodynamic properties are unavailable;
• a critical-flow condition cannot be represented by the selected model;
• the downstream pressure cannot be established for the relevant case;
• the result materially depends on an assumption that has not been technically justified.

Missing engineering information should remain visible as an unresolved input rather than being replaced by an optimistic assumption simply so the calculation can continue.

Escalate to a more appropriate system-level analysis

A built-up back-pressure calculation is most useful when its boundary is explicit. Its role is to produce a defined hydraulic result that can be handed to the valve, piping and project review—not to claim that the entire pressure-relief system has been proven acceptable.
