شاركنا نوع الوسط التشغيلي، ضغط الضبط، درجة الحرارة، المقاس، المعيار، أو ورقة البيانات، وسيقوم فريقنا بمراجعة متطلباتك والاستجابة بالخطوة التالية المناسبة.

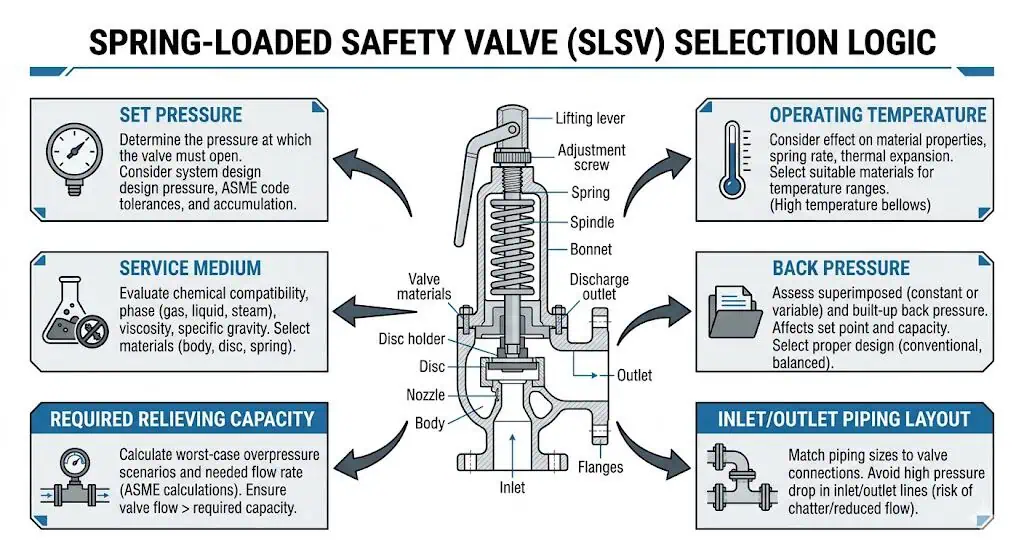

يبدأ اختيار صمام الأمان المحمل بنابض بسيناريو التنفيس الفعلي. يجب على المستخدمين عدم التركيز فقط على حجم الوصلة أو فئة الضغط. يجب عليهم تأكيد ضغط الضبط، وسعة التنفيس المطلوبة، ووسط الخدمة، ودرجة حرارة التشغيل، والضغط الخلفي، وتخطيط التركيب أولاً. يتطلب اختيار صمام الأمان الانتباه إلى كيفية تفاعل الأمان والضغط والسعة في التطبيقات الواقعية. …
يبدأ اختيار صمام الأمان المحمل بنابض بسيناريو التنفيس الفعلي. يجب على المستخدمين عدم التركيز فقط على حجم الوصلة أو فئة الضغط. يجب عليهم تأكيد ضغط الضبط، وسعة التنفيس المطلوبة، ووسط الخدمة، ودرجة حرارة التشغيل، والضغط الخلفي، وتخطيط التركيب أولاً. يتطلب اختيار صمام الأمان الانتباه إلى كيفية تفاعل الأمان والضغط والسعة في التطبيقات الواقعية. في الميدان، تحمي صمامات تنفيس الضغط الأمان عن طريق إطلاق الضغط الزائد. يعتمد الأمان على فهم النظام، وليس فقط اختيار منتج من الكتالوج.
تشمل اهتمامات المستخدمين الشائعة:
تظل صمامات الأمان المحملة بنابض أداة مثبتة للسلامة، ولكن فقط عندما تحافظ ممارسات الاختيار والتركيب والصيانة على السلامة كأولوية قصوى.
يجب على المستخدمين تأكيد ضغط التشغيل ودرجة الحرارة والهامش قبل إجراء الاختيار.
يؤثر الضغط ودرجة الحرارة بشكل مباشر على السلامة وأداء صمامات الأمان المحملة بنابض. تحدد هذه المعلمات حدود قوة المواد والتصميم. إذا لم يتحقق المستخدمون من هذه القيم، فإنهم يخاطرون بتشغيل غير آمن أو فشل الصمام. هامش التشغيل هو الفرق بين ضغط النظام الطبيعي وضغط ضبط صمام تنفيس الضغط المحمل بنابض. يضمن الهامش المناسب أن الصمام يفتح فقط أثناء أحداث الضغط الزائد الحقيقية، وليس أثناء التقلبات العادية.
نصيحة: تحافظ التصميمات المتوازنة على دقة ضغط الضبط بشكل أفضل من الأنواع التقليدية، خاصة عند تغير الضغط الخلفي. في البيئات ذات درجات الحرارة العالية أو المسببة للتآكل، تحمي الصمامات المتوازنة الأجزاء الداخلية وتحسن السلامة.
يلخص الجدول أدناه المعلمات الرئيسية التي يجب تأكيدها عند اختيار صمام الأمان:
| المعلمة | الوصف |
|---|---|
| ضغط ودرجة حرارة التشغيل | يؤثر على قوة المواد وتفاوتات التصميم. |
| اختيار المواد | بناءً على ظروف الخدمة، بما في ذلك العوامل البيئية مثل التآكل ودرجة الحرارة. |
| سعة التدفق | تتأثر بخصائص سائل التشغيل، مثل اللزوجة والكثافة. |
| الامتثال للمعايير | يضمن الالتزام بلوائح الصناعة مثل ASME و API للسلامة والأداء. |
يجب على المستخدمين التحقق من نوع السائل، النظافة، وسعة التنفيس المطلوبة للاختيار الصحيح.
يؤثر نوع السائل ونظافته على السلامة والموثوقية طويلة الأجل لصمامات تنفيس الضغط. يمكن للسوائل المتسخة أو الملوثة أن تسد الصمام أو تتآكله، مما يؤدي إلى ظروف غير آمنة. التنظيف المنتظم والحماية من الملوثات البيئية ضروريان للتركيبات الخارجية.
لتحديد حجم الصمام بشكل صحيح، يجب على المستخدمين تحديد سعة التنفيس المطلوبة. يتضمن ذلك حساب الحد الأقصى للتدفق الذي يجب أن يتعامل معه الصمام أثناء حدث زيادة الضغط. يوضح الجدول أدناه الطرق الشائعة لتحديد السعة:
| الطريقة | الوصف |
|---|---|
| حسابات معدل التدفق | ضروري لتحديد سعة التنفيس اللازمة للتخفيف من أحداث الضغط الزائد بفعالية. |
| تحديد خصائص المائع | حاسم لحساب حجم الصمام بدقة، حيث أن الخصائص غير الصحيحة يمكن أن تؤدي إلى ظروف غير آمنة. |
| اختيار معامل الصمام | مهم لقياس كفاءة الصمام في تخفيف الضغط، مما يؤثر على حجمه ووظيفته. |
| اعتبارات الضغط الخلفي | ضروري لتقييم تأثير ضغط المخرج على أداء الصمام، مما يضمن حماية كافية من الضغط الزائد. |
من خلال تأكيد هذه العوامل، يحسن المستخدمون السلامة ويضمنون الاختيار الصحيح لنظامهم.

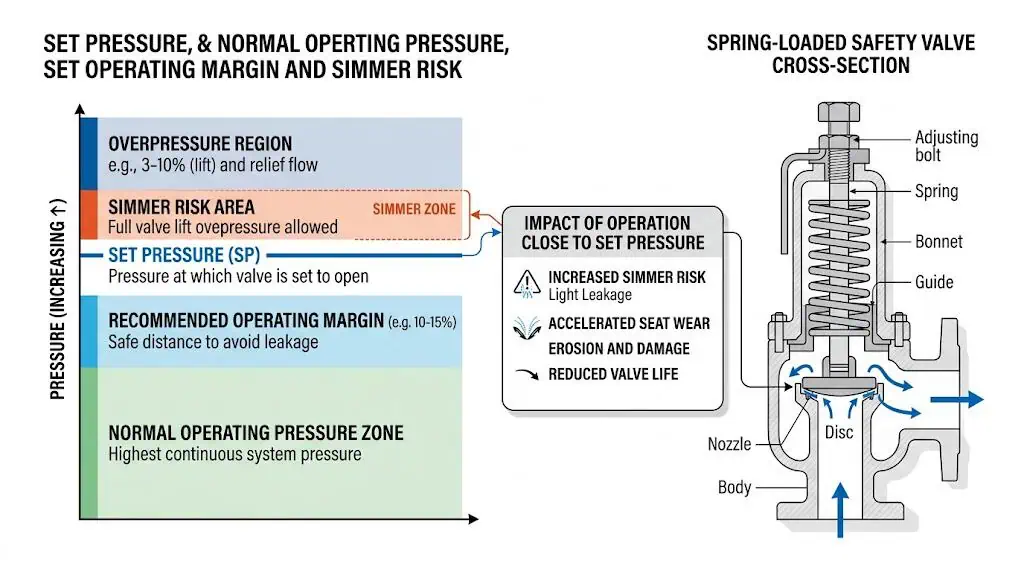

اضبط ضغط ضبط صمام الأمان بناءً على أقصى ضغط تشغيل مسموح به للنظام (MAWP) وظروف التشغيل النموذجية.
يجب على المهندسين دائمًا تأكيد أقصى ضغط تشغيل مسموح به قبل إجراء الاختيار. يجب أن يحمي ضغط الضبط النظام دون التسبب في تنشيط غير ضروري للصمام. تعرض القائمة التالية الممارسات القياسية لضبط ضغط الضبط:
ملاحظة: يضمن ضبط الضغط الصحيح أن يفتح صمام الأمان فقط أثناء أحداث الضغط الزائد الحقيقية، وليس أثناء التشغيل العادي.
تدير صمامات الأمان المحملة بنابض الضغط الزائد والتراكم والتنفيس من خلال آلية ميكانيكية بسيطة.
تستخدم صمامات الأمان المحملة بنابض نابض ضغط لتثبيت القرص على المقعد. عندما يتجاوز ضغط النظام قوة النابض، يرتفع القرص ويطلق السائل. مع انخفاض الضغط، يعيد النابض القرص إلى مقعده. يدعم هذا التصميم البسيط أداء الأمان الموثوق.
يلخص الجدول أدناه هذه المصطلحات:
| المصطلح | الوصف |
|---|---|
| الضغط الزائد | الضغط الذي يتجاوز ضغط الضبط، مما يؤدي إلى فتح صمام الأمان. |
| التراكم | الارتفاع المسموح به في الضغط فوق ضغط الضبط قبل الفتح الكامل للصمام. |
| الانفراج (Blowdown) | فرق الضغط بين نقطتي فتح وإغلاق الصمام. |
صمامات الأمان المحملة بنابض لا تتطلب وحدات تحكم. إنها توفر استجابة أمان فورية، مما يجعلها خيارًا موثوقًا للعديد من التطبيقات.
يضمن الاختيار الصحيح لضغط الضبط والضغط الزائد والتنفيس حماية صمام الأمان للمعدات والأفراد في كل سيناريو.
ابدأ بالسعة المطلوبة للتنفيس لاختيار حجم الفتحة الصحيح للأمان.
يجب على المهندسين معرفة كمية السائل التي يحتاجها الصمام لتصريفها أثناء حدث زيادة الضغط. تُعرف هذه القيمة بسعة التنفيس المطلوبة. يضمن حجم الفتحة الصحيح أن صمام تنفيس الضغط المحمل بنابض يمكنه حماية المعدات والأشخاص. إذا كانت الفتحة صغيرة جدًا، فلن يتمكن الصمام من تخفيف الضغط الكافي. إذا كانت كبيرة جدًا، فقد يفتح الصمام كثيرًا أو يسبب عدم استقرار في الأجزاء الداخلية لصمام التنفيس.
يوضح الجدول أدناه طرق الحساب الشائعة لاختيار الفتحة:
| الطريقة/المصدر | الوصف |
|---|---|
| API 520 | يقدم أحجام الفتحات القياسية وطرق الحساب اليدوية. |
| ISO 4126 | يقدم إرشادات وأمثلة لحساب مقاسات صمامات الأمان. |
| برنامج FluidFlow | يحسب المقاسات بناءً على ظروف الغاز الحقيقية ويتحقق من الحسابات اليدوية. |
على سبيل المثال، يتطلب خليط هيدروكربوني بمعدل تدفق تصميمي يبلغ 53,500 رطل/ساعة حجم فتحة يبلغ حوالي 3,179 مم² باستخدام API 520. يعطي برنامج FluidFlow نتيجة مماثلة، مما يوضح أهمية الحسابات الدقيقة.
استخدم أدوات ورسوم بيانية حساب المقاسات من المصنعين، ولكن قم دائمًا بتأكيد السلامة بالحكم الهندسي.
يقدم المصنعون مثل شركة ZOBAI Valve Ltd. رسومًا بيانية وبرامج للمساعدة في الاختيار. تجعل هذه الأدوات العملية أسرع وتقلل الأخطاء. تستخدم بيانات مثل معدل التدفق، وضغط الضبط، ودرجة الحرارة لاقتراح حجم الصمام المناسب. ومع ذلك، لا تحل هذه الأدوات محل الحاجة إلى مراجعة سلامة كاملة.
تعتمد السلامة على الاختيار الدقيق، وليس فقط على استخدام الرسوم البيانية أو البرامج. يجب على المهندسين فهم حدود الأدوات والتحقق دائمًا من الاختيار النهائي.
تعتبر صمامات الأمان المحملة بنابض الأفضل للحماية القياسية من الضغط الزائد في ظروف العمليات المستقرة.
توفر هذه الصمامات أمانًا موثوقًا به في العديد من الصناعات. فهي تستجيب بسرعة للضغط الزائد ولا تتطلب طاقة خارجية أو تحكمًا. تصميمها البسيط يجعل صيانتها وفحصها سهلاً.
تتوافق صمامات الأمان المحملة بنابض مع أكواد ومعايير هندسية صارمة، مثل ASME و API و ISO. تضمن هذه المعايير قدرة الصمامات على التعامل مع الضغط الزائد وتوفير أداء أمان ثابت. يدعم الاختيار الصحيح لهذه الصمامات استقرار صمام التنفيس وأمان النظام على المدى الطويل.

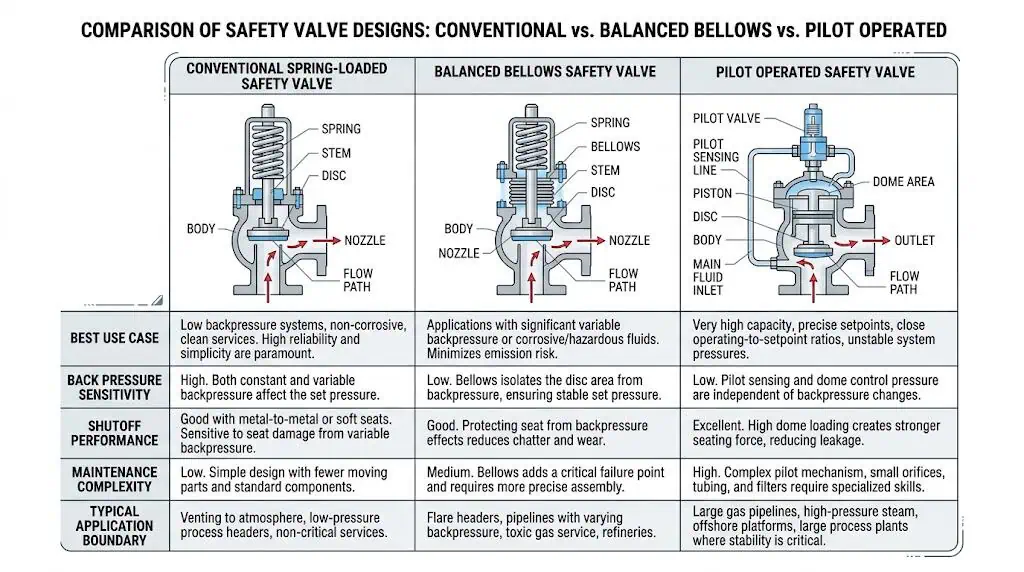

تعتبر الصمامات ذات المنفاخ المتوازن أو التي تعمل بالبايلوت أفضل للأنظمة ذات الضغط الخلفي المتغير أو انخفاض ضغط الدخل العالي.
بعض ظروف التشغيل تمثل تحديًا لأداء صمام الأمان المحمل بنابض. عندما يتغير الضغط الخلفي بشكل متكرر أو تكون انخفاضات ضغط الدخل كبيرة، قد لا تفتح أو تغلق التصميمات التقليدية في الوقت المناسب. هذا يمكن أن يقلل من الأمان ويؤثر على استقرار صمام التنفيس.
ضع في اعتبارك هذه البدائل في السيناريوهات التالية:
تحافظ صمامات المنفاخ المتوازن على دقة ضغط الضبط حتى عندما يتغير الضغط الخلفي. توفر الصمامات التي تعمل بالبايلوت تحكمًا دقيقًا وتتعامل مع ظروف الضغط المعقدة. يضمن اختيار النوع المناسب الأمان والتشغيل الموثوق لكل تطبيق.
يعد اختيار المواد المناسبة لكل جزء من أجزاء الصمام أمرًا ضروريًا للسلامة طويلة الأمد والتشغيل الموثوق.
تؤثر توافقية المواد على مدى جودة أداء صمام الأمان المحمل بنابض في بيئات مختلفة. يجب أن يقاوم الجسم والفوهة والقرص والنابض والأجزاء اللينة التآكل والتآكل وتغيرات درجات الحرارة. تساعد المواد عالية الجودة في منع التسربات والإجهاد والكسر، مما قد يهدد السلامة. يحسن التصنيع الحديث ومراقبة الجودة الصارمة متانة كل مكون. يضمن الامتثال للمعايير المحدثة، مثل تلك الخاصة بفولاذ الكربون WCC، أن الصمام يمكنه التعامل مع الإجهاد والضغط بأمان.
يوضح الجدول أدناه كيف تؤثر خيارات المواد على السلامة والأداء:
| المكون | الأهمية للسلامة وطول العمر |
|---|---|
| الجسم والفوهة | يجب أن تتطابق مع وسائط العملية لمنع التآكل والحفاظ على القوة تحت الضغط. |
| القرص والتشذيب | تتطلب مواد متقدمة لمقاومة التآكل وضمان الإغلاق المحكم للسلامة. |
| نابض | تحتاج إلى مرونة عالية ومقاومة للإجهاد لفتح وإغلاق موثوق. |
| الأجزاء اللينة | يجب أن تتحمل المواد الكيميائية وتقلبات درجات الحرارة لتجنب التسربات والحفاظ على السلامة. |
تشمل الأعطال الشائعة إجهاد الساق أو النابض، وتلف سطح الختم، والتآكل. يمكن أن تؤدي هذه المشاكل إلى تسرب أو منع الصمام من الفتح عند الحاجة. يقلل الفحص المنتظم واختيار المواد المناسبة من هذه المخاطر ويدعم السلامة.

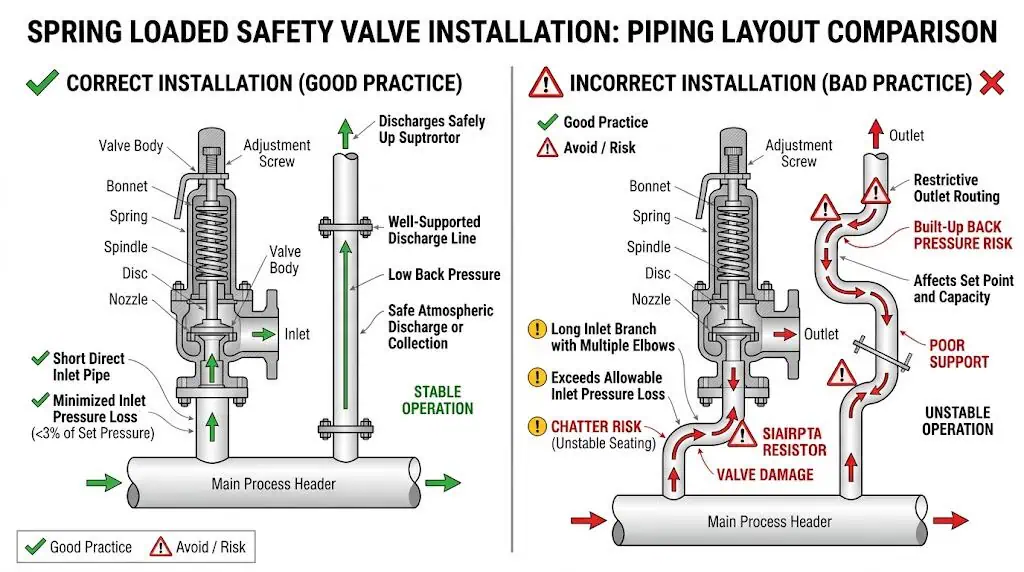

يعد التركيب الصحيح وتصميم الأنابيب أمرًا بالغ الأهمية لأداء صمام الأمان وسلامة النظام.
تؤثر طريقة اتصال صمام الأمان بالنظام واتجاهه على مدى سرعة وكفاءة تخفيف الضغط. يجب أن تتناسب التوصيلات ذات الفلنجات أو الملولبة أو الملحومة مع التطبيق وتدعم سهولة الصيانة. يجب أن يسمح تصميم قناة التدفق بالتصريف السلس، حيث تزيد القنوات الصغيرة أو غير المتوازنة المقاومة وتقلل من السلامة.
يُعد موضع التركيب مهمًا. يؤثر موقع النابض على سرعة فتح وإغلاق الصمام. يحسن الاتجاه الجيد سرعة الاستجابة ودقة الضبط، وهما أمران حيويان للسلامة.
تلعب أنابيب المدخل والمخرج أيضًا دورًا رئيسيًا في السلامة:
يسلط الجدول أدناه الضوء على كيفية تأثير الأنابيب على تشغيل صمام الأمان:
| عامل الأنابيب | التأثير على تشغيل صمام الأمان |
|---|---|
| خسائر الضغط الهيدروليكي للمدخل | يجب أن تظل أقل من 31% من ضغط الضبط لمنع الاهتزاز (chatter). |
| مقاومة خط أنابيب التفريغ | المقاومة العالية يمكن أن تسبب الاهتزاز والثرثرة (chattering). |
| تصميم الأنابيب العام | التصميم السيئ يؤدي إلى الفتح/الإغلاق السريع وتلف الصمام. |
يضمن الاختيار الدقيق للمواد وأنواع التوصيل وطرق التركيب أن صمامات الأمان تحمي المعدات والأشخاص في كل سيناريو.
يجب أن يفي كل صمام أمان محمل بنابض بالأكواد الصارمة ويوفر توثيقًا واضحًا للسلامة.
تتطلب الصناعات الرئيسية الامتثال للمعايير المعترف بها لضمان السلامة والموثوقية. يوضح الجدول أدناه أهم الأكواد والمعايير لصمامات الأمان المحملة بنابض في مناطق مختلفة:
| المنطقة | الكود/المعيار | الوصف |
|---|---|---|
| أوروبا | PED 97/23/EC | توجيه معدات الضغط، يصنف معدات الضغط إلى فئات |
| أوروبا | EN4126 | أجهزة الأمان للحماية من الضغط الزائد |
| الولايات المتحدة الأمريكية | ASME I | أوعية الضغط ذات الاحتراق المباشر |
| الولايات المتحدة الأمريكية | ASME III | محطات الطاقة النووية |
| الولايات المتحدة الأمريكية | ASME IV | غلايات التسخين |
| الولايات المتحدة الأمريكية | ASME VIII | أوعية الضغط غير المسخنة |
| الولايات المتحدة الأمريكية | API 520 | حساب مقاسات واختيار وتركيب أجهزة تنفيس الضغط |
| دولي | ISO 4126 | صمامات الأمان – المتطلبات العامة |
يجب أن تدعم المستندات الفنية كل عملية شراء لصمام أمان. تساعد هذه المستندات في التحقق من الأمان وإمكانية التتبع. تسرد الجدول أدناه المستندات والعلامات المطلوبة:
| نوع المتطلب | الوصف |
|---|---|
| تحديد هوية المصنع | الاسم أو العلامة التجارية على جسم الصمام لضمان التتبع |
| تحديد المقاس والمادة | يوضح التوافق ويدعم الصيانة |
| سهم اتجاه التدفق | يضمن التركيب الصحيح للسلامة |
| ضغط الضبط | معروض بوضوح لتأكيد إعدادات السلامة |
| المعايير والشهادات المطبقة | يؤكد الامتثال للوائح السلامة الصناعية |
| رقم الموديل الخاص بالشركة المصنعة | يحدد الصمام للصيانة والاستبدال |
| تصنيفات السعة | يتحقق من أن الصمام يلبي متطلبات السلامة |
| معلومات إضافية | قد تشمل تاريخ التركيب، تواريخ الاختبار، أو ظروف الخدمة |
توثيق وشهادات سليمة تؤكد أن كل صمام أمان يلبي أعلى معايير السلامة.

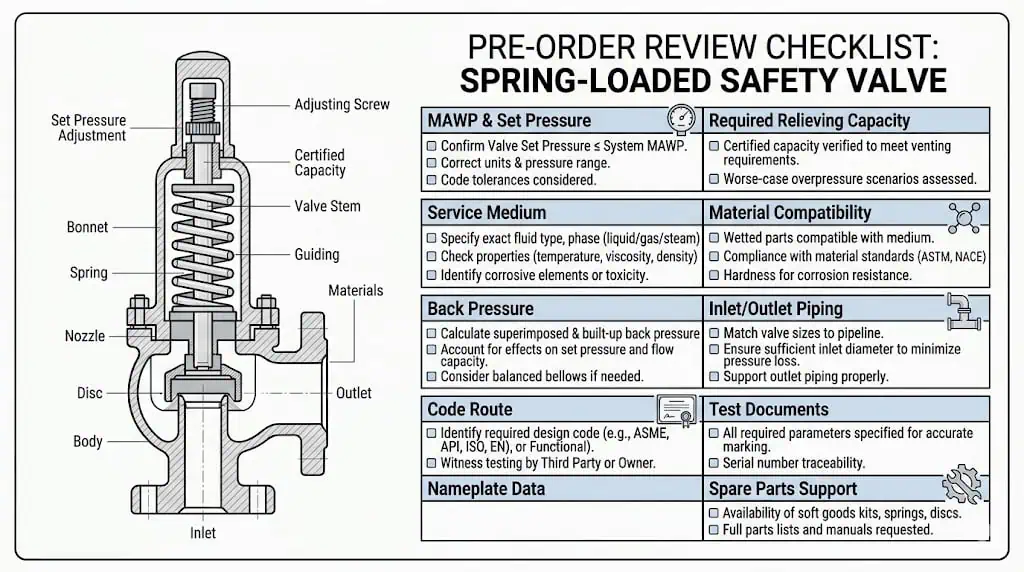

يجب على المشترين التحقق من الميزات الإضافية ومراجعة النقاط لضمان السلامة والأداء.
تؤدي عملية مراجعة شاملة إلى تحسين السلامة وتدعم الاختيار الصحيح. تشمل نقاط الفحص الرئيسية:
يقدر المشترون أيضًا سهولة التركيب والوظائف الفعالة. يذكر العديد من المستخدمين أن التركيب البسيط والتشغيل الموثوق يزيدان من السلامة ويقللان من وقت التوقف عن العمل. معالجة المشكلات مثل التشغيل المزعج أو الأجزاء المعيبة تدعم أيضًا السلامة على المدى الطويل.
تضمن المراجعة الدقيقة للميزات والوثائق أن كل صمام أمان يوفر حماية يمكن الاعتماد عليها.
خطأ: يختار العديد من المستخدمين الصمامات بناءً على فئة الضغط أو حجم التوصيل فقط، وليس بناءً على السعة الفعلية أو احتياجات الخدمة.
قد يؤدي اختيار صمامات الأمان المحملة بنابض بناءً على الحجم أو الفئة وحدها إلى تشغيل غير آمن. يتطلب النهج الصحيح مطابقة سعة الصمام لاحتياجات التنفيس القصوى للنظام والنظر في وسيط الخدمة. عندما يتجاهل المهندسون هذه العوامل، قد لا يفتح صمام تنفيس الضغط المحمل بنابض في الوقت المناسب أو قد يفشل في تخفيف الضغط الكافي، مما يعرض السلامة للخطر.
خطأ: يمكن أن يؤدي إغفال الضغط الخلفي، وفقدان الضغط عند المدخل، وهامش التشغيل إلى عدم الاستقرار والتشغيل غير الآمن.
يوضح الجدول التالي كيف تؤثر هذه العوامل على صمامات الأمان:
| العامل الرئيسي | التأثير على صمامات الأمان |
|---|---|
| انخفاض الضغط | يجب ألا يتجاوز 31% من ضغط الضبط لمنع الاهتزاز وعدم الاستقرار. |
| انخفاض الضغط عند المدخل | الهبوط المفرط يتسبب في شعور الصمام بضغط أقل، مما يؤدي إلى تشغيل غير مستقر وفشل. |
| الضغط الخلفي | تحتاج إلى مراجعة منتظمة مع تغير ظروف المصنع؛ قد ينتج عن الإهمال تحديد مقاسات غير صحيحة. |
| هامش التشغيل | هامش لا يقل عن 101% يمنع التسرب والتآكل المبكر. |
| ضغط الضبط مقابل ضغط التشغيل | الصمامات التي تم ضبطها قريبة جدًا من ضغط التشغيل قد تتعرض للتسرب الهادئ وتسرب المقعد. |
تجاهل هذه العوامل يمكن أن يؤدي إلى اهتزاز الصمام، أو تسرب، أو حتى الفشل في الفتح أثناء حالة الطوارئ. تعتمد السلامة على المراجعة المنتظمة والحساب الصحيح لهذه المعلمات.
خطأ: الفشل في التخطيط للصيانة والإصلاح يقلل من السلامة والموثوقية على المدى الطويل.
تضمن خطة الصيانة القوية استمرار صمامات الأمان المحملة بنابض في حماية المعدات والأشخاص. تتحسن السلامة عندما تقوم الفرق بجدولة عمليات الفحص ومعالجة المشاكل مبكرًا.
ابدأ كل اختيار لصمام الأمان بسيناريو التنفيس الفعلي، والسعة المطلوبة، وهامش التشغيل، ووسط الخدمة. يؤدي مراجعة ضغط الضبط، والتراكم، والتنفيس، والتوافق المادي، وظروف الأنابيب معًا إلى تحسين السلامة والموثوقية. توفر الصمامات المحملة بنابض الأمان في العديد من الخدمات عندما يحترم المستخدمون الضغط الخلفي وحدود التشغيل.
العوامل الرئيسية للسلامة الموثوقة تشمل الضغط الخلفي المسموح به، وسيناريو التشغيل، وتصميم الصمام.
يوصي خبراء الصناعة بقائمة المراجعة هذه للسلامة:
| الفائدة | الوصف |
|---|---|
| عمر خدمة ممتد | تضمن قوائم فحص الصيانة أداء الصمامات كما هو مصمم، مما يطيل عمرها الافتراضي. |
| الامتثال | تضمن عمليات الفحص والتوثيق الحفاظ على معايير السلامة. |
| الوقاية من الأعطال | الصيانة المستمرة تمنع الأعطال، مما يضمن السلامة. |
تساعد المراجعة الهندسية النهائية والتحقق المستند إلى قائمة الفحص على ضمان السلامة قبل طلب الصمام أو تركيبه أو استبداله.
تنفيس فوري للضغط.
يفتح صمام الأمان المحمل بنابض بسرعة عندما يتجاوز ضغط النظام نقطة الضبط. هذا الإجراء السريع يحمي المعدات والأشخاص من مواقف الضغط الزائد الخطيرة.
يمكن أن يقلل الضغط الخلفي من الأداء.
قد يقلل الضغط الخلفي من قوة الفتح أو يتسبب في إغلاق الصمام مبكرًا. يجب على المهندسين التحقق من حدود الضغط الخلفي والنظر في تصميمات المنفاخ المتوازنة للظروف المتغيرة.
اختر هذه الصمامات للضغط الخلفي المتغير أو خسائر المدخل العالية.
تحافظ الصمامات المتوازنة بمنفاخ والصمامات التي تعمل بالبايلوت على دقة ضغط الضبط عند تغير الضغط الخلفي أو عند وجود انخفاضات كبيرة في ضغط المدخل.
الفحص والتنظيف المنتظم.
يجب على المستخدمين فحص التآكل والتسريبات وإجهاد النابض. يساعد تنظيف الأجزاء المتحركة وأسطح الإغلاق على منع الانسدادات وضمان التشغيل الموثوق.
تركز زوباي على حلول صمامات الأمان لأنظمة الضغط، بما في ذلك صمامات الأمان المحملة بنابض، وصمامات تنفيس الضغط التي تعمل بالبايلوت، والتصاميم المتوازنة بالمنفاخ، والأنظمة الصحية، والخدمة المزودة بغلاف، وتطبيقات الغاز الطبيعي المسال (LNG) وغاز البترول المسال (LPG)، ومنتجات حماية الضغط الهندسية الأخرى.
