- مصممة لطلبات عروض الأسعار الأوروبية التي تذكر DIN، EN، CE، PED، فلنجات PN أو EN ISO 4126
- تربط المعايير ببيانات المشتريات الفعلية: ضغط الضبط، السعة، المواد، الوثائق وتصنيف الفلنجات
- مصمم للمهندسين، ومشترين عقود الهندسة والمشتريات والإنشاءات (EPC)، وفرق الصيانة، والموزعين الذين يقارنون المتطلبات الأوروبية والدولية
››› نظرة عامة على معايير DIN / EN
عادةً ما يكون شراء صمامات الأمان وفقًا لمعايير DIN / EN نظامًا من المراجع، وليس معيارًا واحدًا
تجمع مشاريع صمامات الأمان الأوروبية بشكل شائع بين مراجع معايير المنتج، وتشريعات معدات الضغط، ومعايير الفلنجات، وقواعد تصميم الغلاف، ومعايير الاختبار، والوثائق الخاصة بالمشروع. غالبًا ما يظهر معيار DIN كنسخة ألمانية معتمدة لمعيار EN أو EN ISO، بينما تُستخدم مراجع EN على نطاق واسع في طلبات عروض الأسعار الأوروبية.
بالنسبة للمشتري، فإن السؤال العملي ليس فقط “ما هو المعيار المذكور؟” ولكن أيضًا “ما الذي يغيره هذا المعيار في عرض سعر الصمام؟” قد يشمل الجواب السعة المعتمدة، وافتراضات الضغط الزائد وتنفيس الضغط، وأبعاد فلنجات PN، وشهادات المواد، وتقارير اختبار الضغط، واختبار إحكام المقعد، ووثائق CE/PED، أو مشاركة هيئة معتمدة.
ما تساعدك هذه الصفحة على تأكيده
- ما إذا كان طلب عرض السعر يتعلق بشكل أساسي بمتطلبات صمام الأمان EN ISO 4126، أو مطابقة PED، أو أبعاد فلنجات PN، أو تصنيف الضغط ودرجة الحرارة.
- ما هي المستندات التي يجب طلبها قبل الإنتاج: ورقة البيانات، أساس حساب المقاسات، شهادة المواد (MTC)، اختبار الضغط، اختبار المقعد، الإعلان، وسجلات الفحص.
- كيف ترتبط مراجع DIN / EN بتطبيقات مثل أوعية الضغط، والغلايات، وأنظمة السكيد، وخزانات التخزين، وأنابيب العمليات.
- ما هي صحائف البيانات والشهادات وسجلات الفحص وتقارير الاختبار التي يجب إعدادها قبل تقديم عرض السعر.
››› المراجع الأساسية لمعايير DIN / EN
أي مرجع DIN / EN مهم لمشروع صمام الأمان الخاص بك؟
الجدول أدناه مكتوب للاستخدام العملي في طلبات عروض الأسعار (RFQ). لا يحل محل المعايير الرسمية، ولكنه يساعد المشترين على تحديد البيانات الهندسية والمستندات المطلوبة عادةً عندما يذكر مشروع أوروبي صمامات أمان بمعايير DIN أو EN أو CE أو PED أو PN.
EN ISO 4126
صمامات الأمان وأجهزة التنفيس
المرجع الرئيسي للمنتج في العديد من طلبات عروض أسعار صمامات الأمان الأوروبية. يغطي ISO 4126-1 المتطلبات العامة لصمامات الأمان؛ لا تزال صحائف بيانات المشروع بحاجة إلى بيانات ضغط التشغيل، وقدرة التنفيس، والوسط، ودرجة الحرارة، وبيانات التركيب.
PED 2014/68/EU
سياق توجيه معدات الضغط
ذات صلة عندما يتم طرح معدات الضغط أو تجميعاتها في السوق الأوروبية. تأكد مما إذا كان الصمام يُعامل كملحق أمان، وما هو مسار المطابقة الذي ينطبق، وما هي الإعلانات أو الملفات الفنية المطلوبة.
EN 1092-1
أنظمة الأمان لمعدات الضغط
مرجع أوروبي لأنظمة الأمان التي تحمي معدات الضغط غير المباشرة. يكون مفيدًا عندما يحتاج المشروع إلى ربط جهاز التنفيس بالوعاء المحمي، ونظام الأنابيب، وأجهزة الإنذار، وفلسفة الحماية الشاملة للضغط.
EN 1092-1
وصلات فلنجات PN
هام عند توريد صمامات الأمان بفلنجات EN PN. تأكد من متطلبات DN، PN، نوع الوجه، تخريم الفلنجة، مجموعة المواد، تصنيف الضغط ودرجة الحرارة، سطح الحشية، والفلنجة المقابلة.
EN 12516
قوة تصميم غلاف الصمام
ذو صلة بالأجزاء الحافظة للضغط في الصمامات الصناعية. بالنسبة لطلبات عروض الأسعار (RFQs)، فإنه يدعم مراجعة مادة الجسم، قوة الغلاف، تصنيف PN/Class، درجة حرارة التشغيل، وملاءمة الضغط ودرجة الحرارة.
EN 12266
مرجع اختبار الصمامات
يظهر غالبًا في مناقشات فحص واختبار الصمامات. استخدمه لتوضيح اختبار الغلاف، اختبار المقعد، طريقة اختبار الضغط، معايير القبول، والفرق بين اختبار الإنتاج واختبار ضغط ضبط صمام الأمان.
>>> خريطة التطبيقات
كيف ترتبط مراجع DIN / EN بتطبيقات صمامات الأمان الفعلية
قد يظهر نفس صمام الأمان في سياقات أكواد أوروبية مختلفة اعتمادًا على المعدات المحمية. استخدم هذه الخريطة قبل تحديد ما إذا كان يجب أن يركز طلب عرض السعر الخاص بك على معيار المنتج، أو مطابقة معدات الضغط، أو تفاصيل فلنجة PN، أو قواعد الغلايات، أو متطلبات الأنابيب.
أوعية الضغط
للمستقبلات، الفواصل، المفاعلات، المجمعات، وأوعية العمليات. تأكد من الحجم المحمي، MAWP/ضغط التصميم، ضغط الضبط، سيناريو التنفيس، وثائق EN/PED، ومسار التفريغ.
أنظمة الغلايات والبخار
لغلايات البخار، مولدات البخار، ورؤوس أنابيب البخار الخدمية. تأكد من سعة البخار، ضغط الضبط، سماحية التراكم، متطلبات ذراع الرفع، أنبوب التفريغ، وشهادات الاختبار.
أنظمة الأنابيب الصناعية وأنظمة السكيد
لأنظمة الوحدات المجمعة (skids) للعمليات، الغاز، الهيدروجين، الأكسجين، الأمونيا، والخدمات المساعدة. تأكد من معيار المشروع، وصلة مدخل/مخرج الصمام، الضغط الخلفي، حدود التخطيط، ووثائق التسليم.
الخزانات وأنظمة تخزين الضغط
لأوعية التخزين، الأسطوانات، وحزم تخزين الضغط. تأكد من حالة الحريق، التمدد الحراري، تنفيس البخار، صمامات الأمان المتعددة، السعة الاحتياطية، ومتطلبات القبول المحلية.
المبادلات الحرارية
لحالات تمزق الأنابيب، انسداد السائل، وحالات التنفيس الحراري. تأكد من الجانب المحمي، MAWP، السيناريو المعقول، مخاطر الطورين، الضغط الخلفي، ووجهة التفريغ.
الضواغط
لحزم ضواغط الهواء والغاز. تأكد من انسداد التفريغ، خطر النبض/الاهتزاز، درجة حرارة التفريغ، سعة التدفق، الضغط الخلفي، وسهولة الوصول للصيانة.

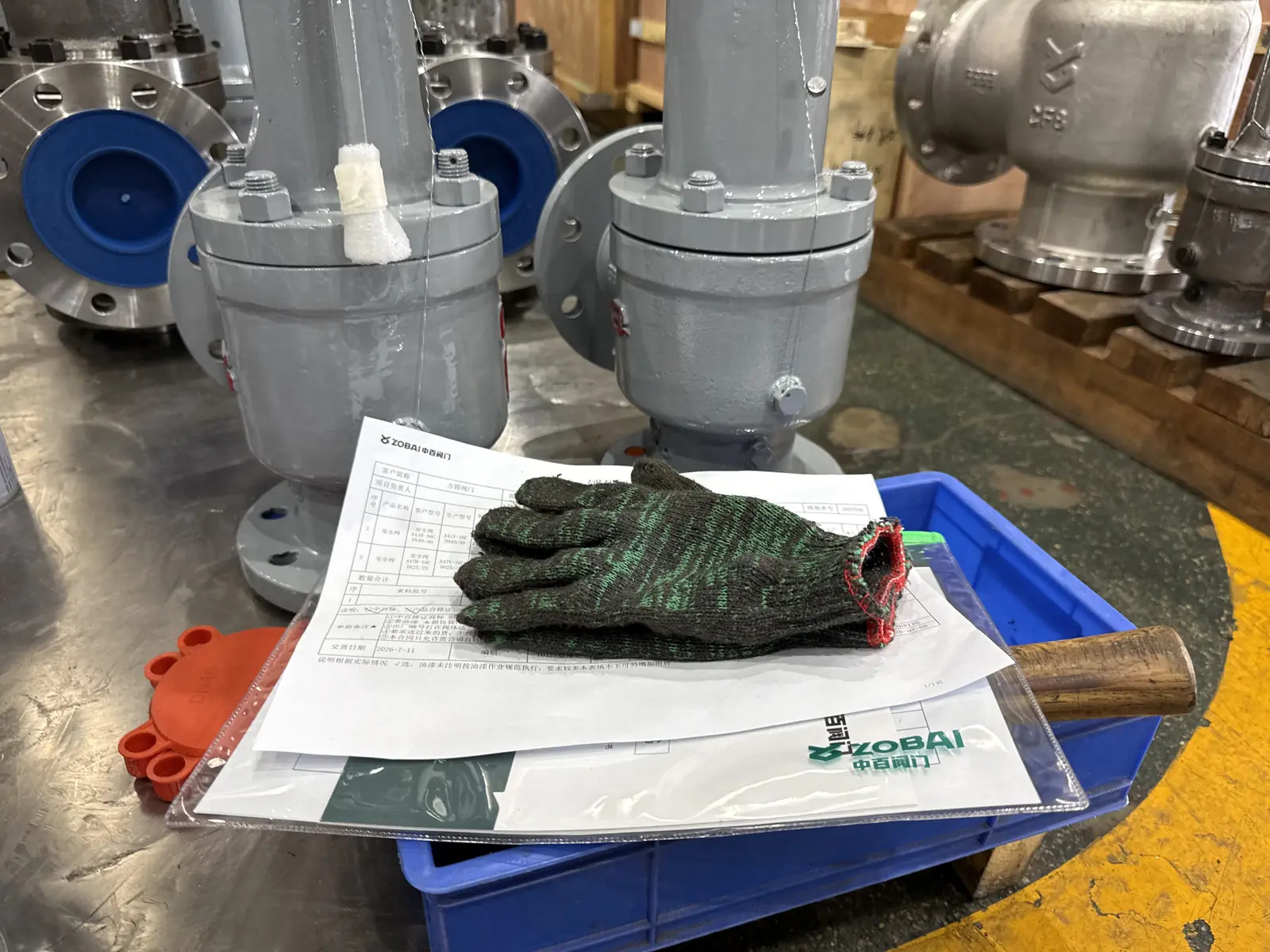

وثائق CE / PED
غالبًا ما تتطلب طلبات عروض الأسعار DIN / EN أكثر من الموديل والحجم وضغط الضبط
بالنسبة للمشاريع الأوروبية، قد تُعامل صمامات الأمان كجزء من حزمة الامتثال لمعدات الضغط. تعتمد المستندات المطلوبة على المعدات المحمية، والضغط، والحجم، والوسط، والفئة، والوحدة، ومواصفات المشتري، وما إذا كانت جهة معتمدة (notified body) متورطة.
لا تفترض أن كل مشروع DIN / EN يتطلب نفس المستندات. تأكد مما إذا كان المشتري يحتاج إلى إعلان CE/PED، أو وثائق جهة معتمدة، أو شهادة شفة EN، أو شهادات المواد، أو سجلات التنظيف للأكسجين، أو سجلات المواد المبردة، أو حضور فحص خاص قبل الإنتاج.
لغة وثيقة طلب عرض أسعار أوروبية مشتركة
- ورقة بيانات فنية مع رقم العلامة، الموديل، المقاس، ضغط التشغيل، الوصلة، المادة، والخدمة.
- حساب المقاسات أو تأكيد سعة التنفيس المعتمدة عند الحاجة بمواصفات المشروع.
- شهادات المواد للأجزاء الحاملة للضغط، والتشذيب، والنابض، والأجزاء الملامسة للسائل.
- تقرير اختبار الضغط، وتقرير اختبار إحكام المقعد، وسجل معايرة ضغط التشغيل.
- إعلان CE/PED أو وثائق المطابقة عند الحاجة بنطاق المشروع.
- رسم الترتيب العام مع فلنجة DN/PN، الوجه، الأبعاد، الوزن، واتجاه المخرج.
- توثيق التنظيف الخاص، إزالة الشحوم، الخدمة المبردة، الخدمة الحامضة، أو التنظيف للأكسجين عند تحديده.
>>> قائمة التحقق لطلب عرض سعر
معلومات لإرسالها عندما يحدد مشروعك معايير DIN / EN
بيانات طلب عرض أسعار كاملة تساعد على تجنب التوضيحات المتكررة وتمنع عدم التطابق بين لغة المعايير الأوروبية وظروف التشغيل الفعلية.
- المعدات المحمية: وعاء ضغط، غلاية، خط أنابيب، وحدة (Skid)، خزان، ضاغط، مبادل حراري، أو مستقبل.
- المرجع المطبق: EN ISO 4126، PED، EN 1092-1، EN 12516، EN 12266، معيار المشروع أو مواصفات المشتري.
- ضغط التصميم / MAWP، ضغط الضبط، ضغط التشغيل، درجة حرارة التنفيس ودرجة حرارة التشغيل.
- اسم المائع، الطور، الوزن الجزيئي أو الكثافة، المخاطر الخاصة مثل البخار، الغاز، السائل، طورين، الأكسجين، الهيدروجين، الأمونيا أو الخدمة المبردة.
- سعة التنفيس المطلوبة، أساس الحساب وسيناريو التنفيس الحاكم.
- تفاصيل التوصيل: DN، PN، الوجه، مادة الفلنجة، معيار الحشية، اتجاه المدخل/المخرج ومتطلبات فلنجة التزاوج.
- الضغط الخلفي، مسار التفريغ، مدخنة التهوية، الشعلة، الصرف، رأس الاسترداد أو فلسفة التخلص الآمن.
- المستندات المطلوبة: MTC، تقرير الاختبار، اختبار المقعد، الإعلان، الرسم، شهادة الفحص، سجلات التنظيف وقائمة قطع الغيار.
››› حالات عملية
حالات صمامات الأمان DIN / EN التي يسأل عنها المشترون عادةً
توضح هذه الأمثلة كيف تظهر المعايير الأوروبية عادةً في لغة المشتريات الفعلية. لا يزال الاختيار النهائي يتطلب حسابات مؤكدة، وصحيفة بيانات المشروع ومراجعة المعايير المطبقة.
الحالة 1: صمام أمان وعاء ضغط EN لمستقبل
المعدات المحمية: مستقبل هواء، مستقبل نيتروجين، فاصل أو وعاء عملية. المراجع الشائعة: EN ISO 4126، وثائق PED، صحيفة بيانات الوعاء ومتطلبات فلنجة PN. بيانات طلب عرض السعر الرئيسية: MAWP للوعاء، ضغط الضبط، سعة التنفيس، المائع، درجة الحرارة، توصيل DN/PN، مسار التفريغ، MTC، اختبار الضغط وتقرير المعايرة.
الحالة 2: صمام أمان غلاية أو بخار DIN / EN
المعدات المحمية: غلاية بخار، مولد بخار، وعاء بخار أو خط البخار الرئيسي. الفحوصات الشائعة: سعة البخار المعتمدة، ضغط التشغيل، أساس التراكم، التفريغ، ذراع الرفع، تصنيف المواد، قوة رد الفعل عند المخرج، قابلية التصريف وتصريف البخار الآمن.
الحالة 3: صمام أمان أوروبي لوحدة كيميائية (Skid)
المعدات المحمية: وحدة مفاعل (reactor skid)، وحدة جرعات (dosing skid)، حزمة عملية (process package) أو وحدة خدمات (utility module). المراجع الشائعة: وثائق الصمامات EN / DIN، فلنجات EN 1092-1 PN، نطاق PED ومواصفات مواد المشروع. الفحوصات الرئيسية: الخدمة المسببة للتآكل، الضغط الخلفي، إحكام المقعد وحزمة المستندات.
الحالة 4: صمام أمان بديل بفلنجة PN
المعدات المحمية: وعاء أوروبي قائم، وحدة (skid) مضخة أو خط أنابيب. المشكلة الشائعة: يرسل المشتري مقاس DN/PN، المسافة من وجه إلى وجه وضغط التشغيل ولكن بدون سعة التنفيس. يجب أن يؤكد مراجعة الاستبدال الصحيح على الوسط، ضغط التشغيل، السعة، درجة الحرارة، وجه الفلنجة، نمط البراغي ومسار التفريغ.
الحالة 5: حزمة صمام أمان ديناميكي حراري DIN / EN
المعدات المحمية: نظام LNG، LOX، LIN، LAr أو نظام غاز بارد. بيانات طلب عرض السعر الرئيسية: درجة الحرارة الديناميكية الحرارية، حالة السائل المحبوس (blocked-in liquid)، السعة المطلوبة، مواد درجات الحرارة المنخفضة، غطاء ممتد، خلوص العزل، متطلبات التنظيف للأكسجين حيثما ينطبق، وتوجيه التفريغ البارد.
الحالة 6: وثائق مشروع تصدير CE/PED
المعدات المحمية: وعاء ضغط أو وحدة (skid) لمشروع أوروبي. قد تشمل المستندات المطلوبة: ورقة البيانات، الرسم، تقرير حساب المقاسات، شهادة المواد (MTC)، شهادة المعايرة، اختبار الضغط، اختبار إحكام المقعد، الإعلان أو سجلات الامتثال الأخرى الخاصة بالمشروع.
››› صفحات ZOBAI الموثقة ذات الصلة
متابعة من أبحاث DIN / EN إلى مراجعة الاختيار والمقاسات والتطبيقات
تشير هذه الروابط إلى صفحات ZOBAI المعتمدة التي تدعم اختيار نوع الصمام، ومراجعة المقاسات، وفحوصات الضغط ودرجة الحرارة، وتطبيقات المعدات الفعلية.
دليل اختيار صمامات الأمان
حوّل لغة معايير المشروع إلى متطلبات نوع الصمام والمواد والوصلات والمستندات.
حساب مقاسات صمامات الأمان
راجع السعة، وضغط الضبط، والضغط الخلفي، ومدخلات الغاز والبخار والسائل والطورين قبل طلب عرض السعر.
تصنيفات الضغط ودرجة الحرارة
تحقق من مادة الجسم، وتصنيف PN / Class، وحدود درجة الحرارة وحدود ضغط الغلاف.
حساب مقاسات صمامات الأمان وفقًا لمعيار API 520
مفيد للمشترين الذين يقارنون لغة حسابات API بمتطلبات المشاريع EN / DIN.
معايير صمامات الأمان وفقًا لـ ASME
مفيد للمشاريع العالمية التي تقارن مراجع أكواد ASME والأوروبية.
صمامات أمان لأنظمة السكيد
للمعالجة المعيارية، وحزم الغاز والهيدروجين والأكسجين والأمونيا والمرافق.
خدمة الضغط الخلفي العالي
لصمامات الأمان التي تصرف إلى رؤوس مغلقة وأنظمة الشعلة وأنظمة الاستعادة.
>>> أسئلة شائعة
أسئلة شائعة حول معايير صمامات الأمان DIN / EN
هل DIN / EN معيار واحد لصمامات الأمان؟
لا. يشير شراء صمامات الأمان وفقًا لمعايير DIN / EN عادةً إلى مجموعة من المعايير والمتطلبات التنظيمية. قد تتناول EN ISO 4126 متطلبات صمامات الأمان، بينما قد تتناول PED، و EN 1092-1، و EN 12516، و EN 12266، ومواصفات المشروع الامتثال، وأبعاد الفلنجات، وقوة الغلاف، والاختبار، والتوثيق.
ما هو المرجع الأكثر أهمية لمعايير DIN / EN لصمامات الأمان؟
بالنسبة للعديد من طلبات عروض أسعار صمامات الأمان، تُعد EN ISO 4126 المرجع الرئيسي للمنتج والأداء. ومع ذلك، يجب أيضًا تأكيد المعدات المحمية، ونطاق معدات الضغط، ومعيار الفلنجات، ومتطلبات اختبار الصمام، ومتطلبات التوثيق.
هل تستبدل PED 2014/68/EU حساب مقاسات صمامات الأمان؟
لا. PED هو إطار تنظيمي أوروبي لمعدات الضغط. لا يزال حساب مقاسات صمامات الأمان يتطلب سيناريو تنفيس مُتحقق منه، وضغط الضبط، والسعة، وبيانات الوسط، والضغط الخلفي، وأساس حساب المعيار المحدد.
ما الذي يجب تقديمه لعرض سعر صمام أمان DIN / EN؟
قم بتوفير المعدات المحمية، والمعيار المطبق، وأقصى ضغط تشغيل آمن (MAWP) أو ضغط التصميم، وضغط الضبط، والوسط، والمرحلة، والسعة، ودرجة الحرارة، واتصال DN/PN، ومسار التفريغ، والضغط الخلفي، والمواد، والمستندات المطلوبة.
هل يمكن لصمام أمان DIN / EN أن يحل محل صمام أمان ASME مباشرة؟
ليس تلقائيًا. يجب التحقق من أبعاد DN/PN، وتصنيف الضغط ودرجة الحرارة، والسعة المعتمدة، وضغط الضبط، ووجه الفلنجة، والتوثيق، والكود المطبق، وقبول المستخدم النهائي قبل الاستبدال.
››› الدعم الهندسي
هل تحتاج إلى مساعدة في مطابقة متطلبات DIN / EN مع عرض سعر صمام أمان؟
أرسل ورقة بيانات المعدات المحمية، مرجع DIN / EN أو PED المطبق، ضغط الضبط، السعة، الوسط، درجة الحرارة، وصلة DN/PN، الضغط الخلفي، مسار التفريغ ومتطلبات المستندات. يمكن لـ ZOBAI المساعدة في إعداد طلب عرض سعر أوضح قبل اختيار الطراز.
بيانات الحد الأدنى لطلب عرض سعر DIN / EN
- المعيار المطبق
- المعدات المحمية
- أقصى ضغط تشغيل آمن / ضغط التصميم
- ضغط الضبط
- الوسط والطور
- السعة المطلوبة
- وصلة DN / PN
- الضغط الخلفي
- مسار التفريغ
- المواد والمستندات
