- يغطي API 527، الإصدار الخامس (يوليو 2020)، طرق إحكام المقعد لصمامات تنفيس الضغط التقليدية، والتي تعمل بمنفاخ، والتي تعمل بالبايلوت، ذات المقاعد المعدنية والناعمة.
- يحدد المعيار الحد الأقصى لمعدلات التسرب المقبولة للصمامات التي تتراوح ضغوط ضبطها من 103 كيلو باسكال مقياس (15 رطل لكل بوصة مربعة) إلى 41,379 كيلو باسكال مقياس (6,000 رطل لكل بوصة مربعة).
- API 527 هو معيار اختبار التسرب؛ لا يحل محل متطلبات حساب المقاسات API 520، أو مراجعة سيناريو التنفيس API 521، أو متطلبات مواصفات الشراء API 526.
- يجب تأكيد القبول النهائي بواسطة مواصفات المشتري، ونوع الصمام، وضغط الضبط، ووسيط الاختبار، ومادة المقعد، ومتطلبات الفحص.
>>> نظرة عامة على API 527
يساعد API 527 في التحقق مما إذا كان مقعد صمام تنفيس الضغط محكمًا بما يكفي للخدمة
يختلف إحكام المقعد عن ضغط الضبط، أو السعة المعتمدة، أو قوة الغلاف الهيدروستاتيكية. قد يفتح الصمام عند ضغط الضبط الصحيح ولا يزال غير مقبول إذا تجاوز تسرب المقعد متطلبات المشروع.
بالنسبة لفرق المشتريات والتفتيش، يعتبر API 527 الأكثر فائدة عندما يحدد طلب عرض الأسعار (RFQ) بوضوح نوع الصمام، ومادة المقعد، وضغط الضبط، ووسط الاختبار، وأساس ضغط الاختبار، ومتطلبات قبول التسرب، وشكل التقرير المطلوب. هذا يمنع النزاعات أثناء اختبار قبول المصنع (FAT)، أو عند الإفراج عن الشحنة، أو عند التشغيل الميداني.
ما تساعدك هذه الصفحة على تأكيده
- متى يجب تحديد اختبار API 527 لإحكام المقعد لصمامات الأمان وصمامات تنفيس الضغط.
- كيف يرتبط API 527 بحساب مقاسات API 520، وأنظمة التنفيس API 521، ومشتريات صمامات الأمان ذات الفلنجة API 526.
- ما هي بيانات طلب عرض الأسعار (RFQ) المطلوبة لاختبارات تسرب المقاعد المعدنية، والمقاعد اللينة، والصمامات ذات المنفاخ، والصمامات التي تعمل بالبايلوت.
- ما الذي يجب التحقق منه في تقارير الاختبار قبل الشحن أو قبل الإفراج عن التفتيش للمشروع.
- كيفية تجنب نزاعات التسرب الناتجة عن بيانات مفقودة لوسط الاختبار أو الضغط أو القبول.
››› ما يغطيه API 527
يركز API 527 على اختبار تسرب المقعد، وليس على حساب مقاسات الصمامات.
استخدم API 527 بعد تحديد حالة التنفيس، وضغط الضبط، والسعة، وتكوين الصمام. إنه يدعم مراقبة الجودة والقبول من خلال تحديد طريقة قابلة للتكرار لتحديد إحكام المقعد لصمامات تنفيس الضغط.
01
صمامات تنفيس الضغط ذات المقاعد المعدنية
قد تسمح الصمامات ذات المقاعد المعدنية بمعدل تسرب محدود في ظل ظروف اختبار محددة. يجب أن يذكر طلب عرض السعر (RFQ) اختبار API 527 عند الحاجة إلى التحقق من إحكام المقعد قبل الشحن.
02
صمامات تنفيس الضغط ذات المقاعد اللينة
يمكن للمقاعد اللينة أن توفر إغلاقًا أكثر إحكامًا في العديد من الخدمات النظيفة، ولكن يجب تأكيد مادة المقعد، ودرجة الحرارة، والتوافق الكيميائي، وحدود الضغط لوسط العملية.
03
تصميمات تقليدية، بتصميم المنفاخ، وتصميمات تعمل بالبايلوت
API 527 ذو صلة بتصميمات صمامات تنفيس الضغط الشائعة بما في ذلك الصمامات التقليدية المحملة بنابض، والصمامات المتوازنة بمنفاخ، والصمامات التي تعمل بالبايلوت عند تحديد قبول إحكام المقعد.
04
ظروف اختبار الهواء أو البخار أو الماء
يجب أن تتماشى وسيط الاختبار وأساس ضغط الاختبار مع اختبار ضغط ضبط الصمام ومتطلبات المشروع. لا تترك ظروف الاختبار مفتوحة للتفسير.
05
الفحص وإصدار اختبار المصنع (FAT)
غالبًا ما تُطلب سجلات API 527 أثناء فحص المصنع، واختبار شهود الطرف الثالث، ومراجعة ضمان الجودة للمشروع، ووثائق الشحن النهائية.
06
الصيانة وإعادة الاختبار
بعد أن يفتح الصمام، أو يتم إصلاحه، أو إعادة معايرته، يمكن أن يساعد اختبار إحكام المقعد في تأكيد ما إذا كان الصمام مناسبًا للعودة إلى الخدمة.

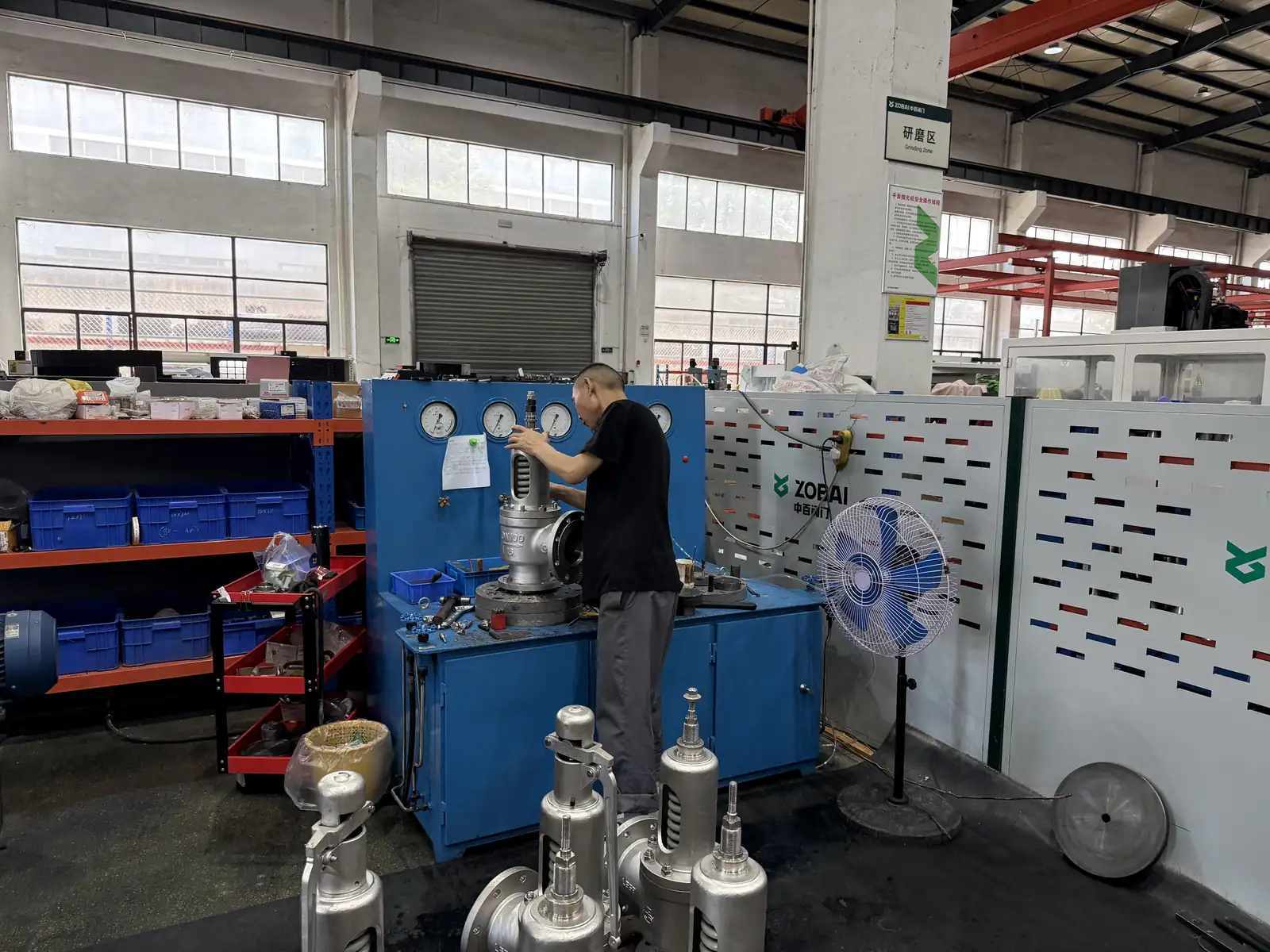

التحقق في موقع العمل
من متطلبات الكود إلى التحقق من أرضية المصنع
Standards define technical requirements, but purchase-order compliance depends on design, materials, inspection scope and recorded test results. This actual ZOBAI photograph documents technician calibrating a safety valve on a pressure test stand. It is facility evidence, not a substitute for project-specific certificates or an agreed inspection and test plan.
››› سير عمل الاختبار
سير عمل عملي لتحديد اختبار إحكام المقعد وفقًا لمعيار API 527
يقلل سير العمل الواضح للاختبار من تأخير الشراء ويمنع التعارض بين فرق الهندسة والتفتيش وضمان الجودة لدى المورد.
01
تأكيد نوع الصمام وتصميم المقعد
تحديد ما إذا كان الصمام من النوع المحمل بنابض تقليدي، أو متوازن بمنفاخ، أو يعمل بالبايلوت، وما إذا كان يستخدم مقعدًا معدنيًا، أو مقعدًا ناعمًا، أو تصميم مقعد خاص.
02
تأكيد ضغط الضبط ووسط الاختبار
توفير ضغط الضبط، والوحدة، ووسط الاختبار، وما إذا كان المشروع يتطلب التحقق من إحكام المقعد باستخدام الهواء، أو البخار، أو الماء.
03
تأكيد متطلبات القبول
اذكر معيار API 527 كأساس لقبول التسرب وأضف أي فئة تسرب خاصة بالمشروع، أو عدد الفقاعات، أو عبارة عدم التسرب، أو متطلبات المقعد اللين إذا كان ذلك منطبقًا.
04
التحكم في ظروف التنظيف والتجميع
بالنسبة لخدمات الأكسجين، أو الهيدروجين، أو الأمونيا، أو الغاز الحامضي، أو الأغذية، أو الأدوية، أو الخدمات المبردة، يمكن أن تؤثر ظروف التنظيف والتجميع على كل من التسرب والسلامة.
05
حضور وتوثيق الاختبار
حدد ما إذا كان الاختبار بحضور المورد، أو بحضور طرف ثالث، أو مراجعة مستندات فقط. سجل ضغط الضبط، وضغط الاختبار، ووسط الاختبار، ونتيجة التسرب، وعلامة الصمام.
06
ربط النتيجة بإصدار الشحنة
يجب أن تتضمن حزمة المستندات النهائية تقرير المعايرة، وتقرير اختبار إحكام المقعد، وتقرير اختبار الضغط، وشهادات المواد، والتحقق من لوحة الاسم قبل الإصدار.
››› العلاقة بين المعايير
كيف يتناسب API 527 مع API 520 و API 521 و API 526
يجب وضع API 527 بشكل صحيح في سير عمل المعايير. يؤكد أداء التسرب؛ ولا يحدد سيناريو التنفيس أو يحسب مساحة الفتحة المطلوبة.
- API 520 — يحدد ويختار جهاز تخفيف الضغط بعد تحديد السعة المطلوبة.
- API 521 — يحدد سيناريوهات الضغط الزائد المعقولة، وأحمال التنفيس، ومتطلبات تخفيف الضغط، وظروف نظام التصريف.
- API 526 — يوحد تكوين صمام الأمان ذي الفلنجة الفولاذية، بما في ذلك الفتحة، والأحجام، والتصنيفات، والأبعاد.
- API 527 — يتحقق من إحكام المقعد والتسرب المسموح به في ظل ظروف الاختبار المحددة.
- ASME Section I / VIII — يضع أساس كود الغلايات أو أوعية الضغط المحمية ومتطلبات الضغط الزائد.
››› حالات التطبيق
حالات اختبار إحكام مقعد API 527 مع بيانات طلب عرض أسعار نموذجية
توضح هذه الأمثلة كيف يجب وصف متطلبات إحكام المقعد قبل تقديم عرض الأسعار. يجب أن يتبع القبول النهائي مواصفات المشتري وخطة الفحص.
صمام أمان للضغط للبخار في المصفاة بمقعد معدني
خدمة البخار، صمام محمل بنابض، مشروع ASME / API. يجب أن يحدد طلب عرض الأسعار ضغط التشغيل، متطلبات اختبار البخار، قبول المقعد المعدني، تقرير API 527 وشهادة المعايرة.
صمام أمان يعمل بالبايلوت للغاز الطبيعي
خدمة الغاز النظيف مع متطلبات إغلاق محكم. يجب أن يحدد طلب عرض الأسعار تصميم التشغيل بالبايلوت، هامش ضغط التشغيل، وسط الاختبار، متطلبات التسرب وظروف التفريغ في المدخنة أو الشعلة.
صمام أمان لخزانات غاز البترول المسال (LPG) من نوع Bullet
خدمة الأبخرة القابلة للاشتعال حيث يمكن أن يؤدي تسرب المقعد إلى مخاطر الرائحة والأبخرة. يجب أن يطلب عرض السعر تقريرًا عن إحكام مقعد الصمام وفقًا لمعيار API 527، واختبار ضغط الجسم، وشهادات المواد.
صمام أمان للتنظيف بالأكسجين
تتطلب خدمة الأكسجين اختبار التسرب بالإضافة إلى التحكم في التنظيف. يجب أن يحدد عرض السعر التجميع النظيف للأكسجين، ومواد المقعد المتوافقة، والتعبئة المحمية، وسجلات إحكام المقعد.
صمام تنفيس للغاز الطبيعي المسال (LNG) / الأكسجين السائل (LOX) المبرد
قد تستخدم الخدمة ذات درجات الحرارة المنخفضة مقعدًا ناعمًا أو تجهيزات خاصة. يجب أن يحدد عرض السعر ظروف التبريد، ومادة المقعد، ووسط الاختبار، وواجب التنفيس الحراري، ووثائق درجات الحرارة المنخفضة.
إعادة اختبار الصيانة بعد الإصلاح
بعد الإصلاح أو إعادة المعايرة، يساعد تقرير إحكام المقعد في التأكد مما إذا كان يمكن إعادة الصمام إلى الخدمة. يجب تسجيل رقم العلامة، وضغط الضبط، والأجزاء المستبدلة، ونتيجة التسرب.
>>> قائمة التحقق لطلب عرض سعر
المعلومات المطلوبة لإرسال عرض سعر لاختبار إحكام المقعد وفقًا لمعيار API 527
يجب أن يصف عرض السعر الكامل كلاً من الصمام وأساس قبول التسرب. يساعد هذا المورد في اختيار تصميم المقعد الصحيح وترتيب الاختبار وحزمة الوثائق.
- علامة الصمام، نوع الصمام، طراز الشركة المصنعة إن وجد، الحجم، التصنيف، الفتحة، ومعيار التوصيل.
- ضغط الضبط، ضغط التشغيل، وسط الاختبار، وأساس ضغط الاختبار المطلوب.
- نوع المقعد: مقعد معدني، مقعد ناعم، مقعد حلقة دائرية (O-ring)، أو تصميم إحكام خاص بالمشروع.
- وسط الخدمة وظروف التشغيل: بخار، غاز، بخار سائل، ماء، غاز البترول المسال (LPG)، أكسجين، هيدروجين، أمونيا، غاز طبيعي مسال (LNG)، أو خدمة مسببة للتآكل.
- قبول التسرب المطلوب: API 527، معيار المشتري، عبارة عدم التسرب، أو متطلب إحكام مقعد خاص.
- الضغط الخلفي، نوع الغطاء، متطلبات المنفاخ، تفاصيل صمام البايلوت، ومسار التفريغ حيثما ينطبق.
- متطلبات التنظيف: تنظيف للأكسجين، خالي من الزيوت، مزال الشحوم، تنظيف للتطبيقات المبردة، متطلبات غذائية أو صيدلانية حيثما ينطبق.
- المستندات المطلوبة: تقرير المعايرة، تقرير اختبار الضغط، تقرير اختبار إحكام المقعد API 527، شهادة المواد (MTC)، لوحة الاسم، وسجل الفحص.
››› أخطاء شائعة
الأخطاء الشائعة في اختبار إحكام المقعد API 527
معظم نزاعات التسرب ناتجة عن معلومات غير مكتملة في طلب عرض السعر (RFQ)، توقعات خاطئة للمقعد، أو خلط بين اختبار ضغط الضبط واختبار إحكام المقعد.
افتراض أن “تم الاختبار” يعني اختبار إحكام المقعد API 527
قد يتم اختبار الصمام بالضغط أو اختبار ضغط الضبط دون أن يتلقى المشتري تقرير تسرب المقعد API 527. اذكر المتطلب بوضوح.
طلب عدم التسرب دون تحديد الأساس
يمكن تفسير عبارة "تسرب صفري" بشكل مختلف من قبل الموردين. حدد المقعد اللين، وسط الاختبار، الضغط، المدة، وأساس القبول.
استخدام مقعد معدني عندما يكون الإغلاق المحكم مطلوبًا
قد تكون المقاعد المعدنية مقبولة للعديد من الخدمات، ولكن الغاز النظيف، الغاز المعطر، غاز البترول المسال، الأكسجين أو الهيدروجين قد تتطلب مقعدًا لينًا أو تصميم ختم خاص.
تجاهل هامش ضغط التشغيل
التشغيل بالقرب الشديد من ضغط الضبط يمكن أن يزيد من الاحتراق، التسرب، وتآكل المقعد. راجع ضغط التشغيل مقابل ضغط الضبط قبل لوم الصمام.
نسيان نظافة الخدمة
يمكن للجسيمات، خبث اللحام، الزيت، الشحوم، أو منتجات التآكل أن تلحق الضرر بالمقاعد. خدمات الأكسجين، الهيدروجين، الغاز النظيف، الأغذية والأدوية تتطلب التحكم في النظافة.
عدم طلب تقرير الاختبار النهائي
لإصدارات EPC والتفتيش، يجب أن يوضح التقرير رقم العلامة، ضغط الضبط، وسط الاختبار، ضغط الاختبار، نتيجة التسرب، التاريخ، والمفتش عند الحاجة.
››› المعايير ذات الصلة
المعايير المستخدمة عادة مع API 527
يجب استخدام API 527 مع مواصفات تحديد المقاس، سيناريو التنفيس، مواصفات شراء الصمام، وكود معدات الضغط المطلوب للمشروع.
››› حزمة المستندات
حزمة مستندات API 527 النموذجية
- ورقة بيانات الصمام مع العلامة، النوع، المقاس، الفتحة، ضغط الضبط، مادة المقعد، ومعيار التوصيل.
- شهادة معايرة ضغط الضبط مع وسط الاختبار والضبط النهائي.
- تقرير اختبار إحكام المقعد API 527 أو تقرير اختبار التسرب للمشروع.
- تقرير اختبار ضغط الغلاف وسجلات اختبار ضغط الجسم / الفوهة عند تحديده.
- شهادات المواد للجسم، الغطاء، الفوهة، القرص، التشذيب، النابض، والأجزاء الحاملة للضغط.
- سجلات التنظيف، إزالة الشحوم، التنظيف بالأكسجين أو الخدمة الخاصة عند الحاجة.
- التحقق من لوحة الاسم، مذكرة إطلاق الفحص، سجل التعبئة وقائمة قطع الغيار عند الحاجة.
››› المعايير ذات الصلة وصفحات الهندسة
متابعة مراجعة اختبار إحكام المقعد API 527 الخاص بك.
استخدم هذه الصفحات لإكمال سير العمل الكامل بدءًا من حالة التنفيس وحساب المقاسات وصولًا إلى اختيار الصمام ذي الفلنجة، والاختبار، وقبول التسرب، وتخطيط الصيانة.
حساب مقاسات صمامات الأمان وفقًا لمعيار API 520
راجع منطقة الضغط المطلوبة، السعة المعتمدة، ضغط الضبط، والضغط الخلفي قبل اختيار الصمام.
أنظمة تنفيس الضغط وفقًا لمعيار API 521
راجع سيناريوهات التنفيس، أنظمة الشعلة، حالة الحريق، وحماية الضغط الزائد على مستوى النظام.
صمامات الأمان بفلنجات API 526
تأكيد فتحة API، حجم المدخل/المخرج، تصنيف الفلنجة، الأبعاد، وتكوين الشراء.
معايير صمامات الأمان وفقًا لـ ASME
مراجعة متطلبات ASME Section I، Section VIII، B31، والفلنجات لمشاريع معدات الضغط.
اختبار ومعايرة صمامات الأمان
إعداد سجلات المعايرة، تسرب المقعد، اختبار الضغط والفحص لصمامات الأمان وضمان الجودة.
صيانة صمام الأمان
تخطيط الفحص، الإصلاح، إعادة المعايرة، استبدال الصمام الاحتياطي وتوثيق العودة إلى الخدمة.
خدمة الضغط الخلفي العالي
مراجعة ما إذا كان الضغط الخلفي يمكن أن يؤثر على فتح الصمام، السعة، التفريغ، التسرب وإعادة الإغلاق.
خدمة الدورات المتكررة
مراجعة استكشاف أخطاء الأعطال المتعلقة بالهمهمة، الاهتزاز، الرفع المتكرر، تآكل المقعد والتسرب.
صمامات أمان تعمل بالبايلوت
مراجعة متطلبات الإغلاق المحكم لصمام البايلوت، خدمة الغاز النظيف، الضغط العالي والصيانة.
>>> أسئلة شائعة
أسئلة شائعة حول اختبار إحكام مقعد صمام الأمان وفقًا لمعيار API 527.
إجابات مختصرة للأسئلة الهندسية والفحص والمشتريات الشائعة المتعلقة باختبار التسرب وفقًا لمعيار API 527.
ما هو استخدام معيار API 527؟
يُستخدم معيار API 527 لتحديد إحكام مقعد صمامات تنفيس الضغط. غالبًا ما يتم تحديده عندما يحتاج المشترون إلى تقرير اختبار تسرب لصمامات تنفيس الضغط ذات المقاعد المعدنية أو اللينة قبل الشحن، التشغيل أو العودة إلى الخدمة.
هل API 527 معيار لحساب مقاسات صمامات الأمان؟
لا. API 527 ليس معيارًا لحساب المقاسات. يُستخدم API 520 عادةً لحساب المقاسات والاختيار، ويُستخدم API 521 لمراجعة سيناريوهات التنفيس والنظام، ويُستخدم API 526 لمواصفات شراء صمامات الأمان ذات الفلنجات الفولاذية، ويُستخدم API 527 لاختبار إحكام المقعد.
ما هي أنواع الصمامات التي يمكن اختبارها وفقًا لمعيار API 527؟
API 527 ذو صلة بصمامات تنفيس الضغط ذات المقاعد المعدنية والمقاعد اللينة، بما في ذلك التصميمات التقليدية والمتوازنة بمنفاخ والتي تعمل بالبايلوت عند تحديد اختبار إحكام المقعد بواسطة المشروع.
ما هي البيانات المطلوبة لطلب عرض سعر لاختبار إحكام مقعد وفقًا لمعيار API 527؟
يرجى تقديم نوع الصمام، الحجم، الفتحة، ضغط الضبط، نوع المقعد، وسط الاختبار، وسط الخدمة، ضغط التشغيل، أساس قبول التسرب المطلوب، متطلبات التنظيف الخاصة، والمستندات المطلوبة مثل تقرير المعايرة وتقرير اختبار إحكام المقعد.
هل يضمن API 527 عدم وجود تسرب؟
لا. يوفر API 527 أساسًا لاختبار إحكام المقعد ومعايير تسرب مقبولة اعتمادًا على تصميم الصمام وظروف الاختبار. إذا كان المشروع يتطلب عدم وجود تسرب أو متطلب مقعد لين، فيجب ذكر هذا المتطلب بشكل منفصل في طلب عرض السعر.
لماذا يمكن أن يتسرب صمام الأمان بعد اجتياز معايرة ضغط الضبط؟
تؤكد معايرة ضغط الضبط ضغط الفتح، بينما يؤكد إحكام المقعد التسرب في ظل ظروف محددة. يمكن أن يتأثر التسرب بتلف المقعد، الأوساخ، ضغط التشغيل القريب جدًا من ضغط الضبط، الدورات الحرارية، الاهتزاز، التآكل، أو مادة المقعد غير الصحيحة.
