ما هو صمام الأمان وكيف يعمل في أنظمة الضغط؟

صمام الأمان هو جهاز ذاتي التشغيل لتنفيس الضغط يفتح عندما يصل ضغط النظام إلى ضغط محدد مسبقًا ويعود ليغلق مرة أخرى بعد عودة الضغط إلى نطاق مقبول. وظيفته ليست مجرد تفريغ الضغط. يجب أن يفتح عند ضغط الضبط الصحيح، ويمرر تدفق تنفيس كافٍ، ويبقى مستقرًا أثناء التفريغ، ويعود ليغلق دون تسرب غير مقبول. يتساءل العديد من المستخدمين ما هو صمام الأمان ويخلطون بينه وبين صمام التنفيس، أو صمام الأمان والتنفيس، أو صمام أمان الضغط، أو PSV لأن الشكل الخارجي قد يبدو متشابهًا. في المشاريع الحقيقية، يؤدي هذا الارتباك إلى اختيار خدمة خاطئ، ومراجعة ضعيفة للوثائق، ونقص في السعة، وتشغيل غير مستقر، وأداء ميداني ضعيف. قد يفشل الصمام الذي يبدو أنه بالحجم الصحيح حسب الوصلة أو تصنيف الضغط في أداء وظيفته إذا لم يتم التحقق من سعة التنفيس المطلوبة، أو السعة المعتمدة، أو الضغط الخلفي، أو توافق الوسط، أو تخطيط التركيب، أو إمكانية تتبع الإصلاح.

نظرًا لتشابههما، غالبًا ما يتم تبادل صمامات الأمان وصمامات تنفيس الضغط في المحادثات العادية. في المراجعة الهندسية، يهم الفرق لأن وسط الخدمة، وسلوك الفتح، وأساس القياس، وإحكام الغلق، وتحمل الضغط الخلفي، وقبول الفحص قد تتغير مع نوع الجهاز المحدد.

يتطلب اختيار صمام الأمان الصحيح فهم ضغط الضبط، وعمل النابض، وسعة التنفيس المطلوبة، والسعة المعتمدة، ومساحة الفتحة، والضغط الزائد، والتراكم، والتنفيس (Blowdown)، وفقدان ضغط المدخل، والضغط الخلفي، وتوافق المواد، وإحكام الغلق، وسلوك إعادة الإغلاق. لا يمكن لكل صمام ذي تصنيف ضغط مناسب أن يضمن حماية حقيقية من الضغط الزائد.

ما هو صمام الأمان

التعريف والغرض الرئيسي

صمام الأمان هو جهاز يفتح تلقائيًا لتحرير الضغط الزائد ويغلق عندما يعود النظام إلى الظروف الآمنة. هذه الوظيفة تحمي الأشخاص والمعدات والبيئة من الضغط الزائد الخطير. من منظور هندسي، يكون الصمام مفيدًا فقط إذا فتح عند ضغط الضبط المقصود، وأفرغ تدفق كتلة كافٍ للسيناريو الحاكم، وأعاد الإغلاق بشكل مقبول بعد ذلك. يجب اختيار الصمام للمعدات المحمية، وليس فقط لوصلة الأنبوب.

صمام الأمان هو جهاز ذاتي التشغيل لتنفيس الضغط مصمم لتفريغ السائل بحيث لا يتم تجاوز ضغط آمن محدد مسبقًا، وإعادة الإغلاق بعد ذلك عند استعادة ظروف الضغط العادية.

يعمل صمام الأمان كحاجز حماية نهائي للضغط في الغلايات، وأوعية الضغط، ومعدات العمليات، وأنظمة الغاز، وأنظمة البخار، وأوعية التخزين، وأنظمة الأنابيب. يساعد في منع تراكم الضغط الخطير الذي قد يؤدي بخلاف ذلك إلى الانفجار، أو تصاعد الحريق، أو إطلاق سائل خطير، أو خسارة الإنتاج، أو تلف البيئة، أو الإصابة. في خدمة أوعية الضغط، يجب ربط ضغط الضبط وسعة التنفيس المعتمدة بحد المعدات المحمية وأساس الكود المطبق.

سيناريو ميداني مركب للتدريب الهندسي: اختار المستخدم صمام استبدال بناءً على حجم المدخل وتصنيف الضغط فقط. طابق الصمام الجديد الفلنجة وبدا مكافئًا، لكن سعة التنفيس المعتمدة كانت أقل من الصمام الأصلي. كان ضغط الضبط صحيحًا، ومع ذلك لم يتمكن الجهاز من تلبية حمل التنفيس المطلوب أثناء المراجعة الفنية النهائية. لم تكن المشكلة في تصنيف الضغط. كانت المشكلة أن مساحة الفتحة والسعة المعتمدة لم يتم التحقق منهما مقابل حالة الضغط الزائد الفعلية. الوقاية هي مقارنة سعة التنفيس المطلوبة بسعة التنفيس المعتمدة قبل اعتبار صمامين قابلين للتبديل. لمزيد من التفاصيل، انظر السعة المعتمدة للتنفيس مقابل حجم الوصلة.

صمام الأمان مقابل صمام تنفيس الضغط مقابل صمام الأمان وتنفيس الضغط

يعد فهم الاختلافات بين هذه الصمامات أمرًا ضروريًا للحماية الصحيحة للنظام. غالبًا ما يتم خلط المصطلحات في المناقشات العادية، ولكن لا ينبغي اعتبارها قابلة للتبديل أثناء المراجعة الهندسية. يؤثر المصطلح الصحيح على وسط الخدمة، وسلوك الفتح، وأساس القياس، وتوقع الاختبار، وكيفية توثيق الجهاز للفحص.

يشير صمام الأمان عادةً إلى الحماية ذات الإجراء المفاجئ للسوائل القابلة للانضغاط. يرتبط صمام تنفيس الضغط بخدمة السوائل والفتح المتناسب. يمكن تطبيق صمام الأمان والتنفيس في خدمة الغاز أو البخار أو البخار أو السائل اعتمادًا على التصميم والوسط ومسار الكود. PSV هو مصطلح شائع في المصانع، ولكن لا ينبغي أن يخفي المهمة الهندسية الفعلية. لمراجعة أعمق للمصطلحات، انظر صمام تنفيس الضغط مقابل صمام الأمان مقابل صمام الأمان مقابل صمام التنفيس.

أنواع صمامات الأمان

هناك عدة أنواع من صمامات الأمان، لكل منها حدود اختيار مختلفة. لا ينبغي للمستخدمين الاختيار بناءً على عائلة الكتالوج وحدها. يجب عليهم الاختيار بناءً على الوسط، الضغط الخلفي، تحمل التسرب، نظافة الخدمة، هامش التشغيل، قدرة الصيانة، وأساس رمز المشروع.

• صمامات الأمان المحملة بنابض: استخدم قوة النابض لإبقاء القرص مغلقًا حتى يتم الوصول إلى ضغط الضبط. وهي شائعة في العديد من خدمات الغاز والبخار والأبخرة والعمليات العامة.
• صمامات الأمان المتوازنة بمنفاخ: تساعد في عزل حجرة النابض عن ضغط التفريغ وغالبًا ما تتم مراجعتها عندما يكون الضغط الخلفي كبيرًا أو متغيرًا.
• صمامات الأمان التي تعمل بالبايلوت: توفر إغلاقًا محكمًا ويمكن أن تعمل بشكل جيد في بعض الخدمات ذات الضغط العالي أو السعة العالية، ولكن الوسائط المتسخة، الشمع، الهيدرات، التجمد، أو ظروف البايلوت غير المستقرة يمكن أن تصبح قيدًا.
• صمامات تنفيس الضغط والأمان: تُطبق حيث قد تشمل المهمة الغاز أو البخار أو الأبخرة أو السائل ويكون التصميم مخصصًا لخدمة وضع الاستجابة المطلوب.

يسلط الجدول أدناه الضوء على الاختلافات الهندسية الرئيسية:

يساعد فهم ما هو صمام الأمان، وكيف يختلف عن صمام تنفيس الضغط، وأين يناسب كل نوع المستخدمين على تجنب اختيار الصمام الخاطئ في مرحلة عرض الأسعار. هذا مهم بشكل خاص عندما يكون ضغط التشغيل العادي قريبًا من ضغط الضبط، أو عندما يكون الضغط الخلفي للمخرج متغيرًا، أو عندما تحتوي الخدمة على وسائط مسببة للتآكل أو متسخة أو متجمدة أو بوليمرية.

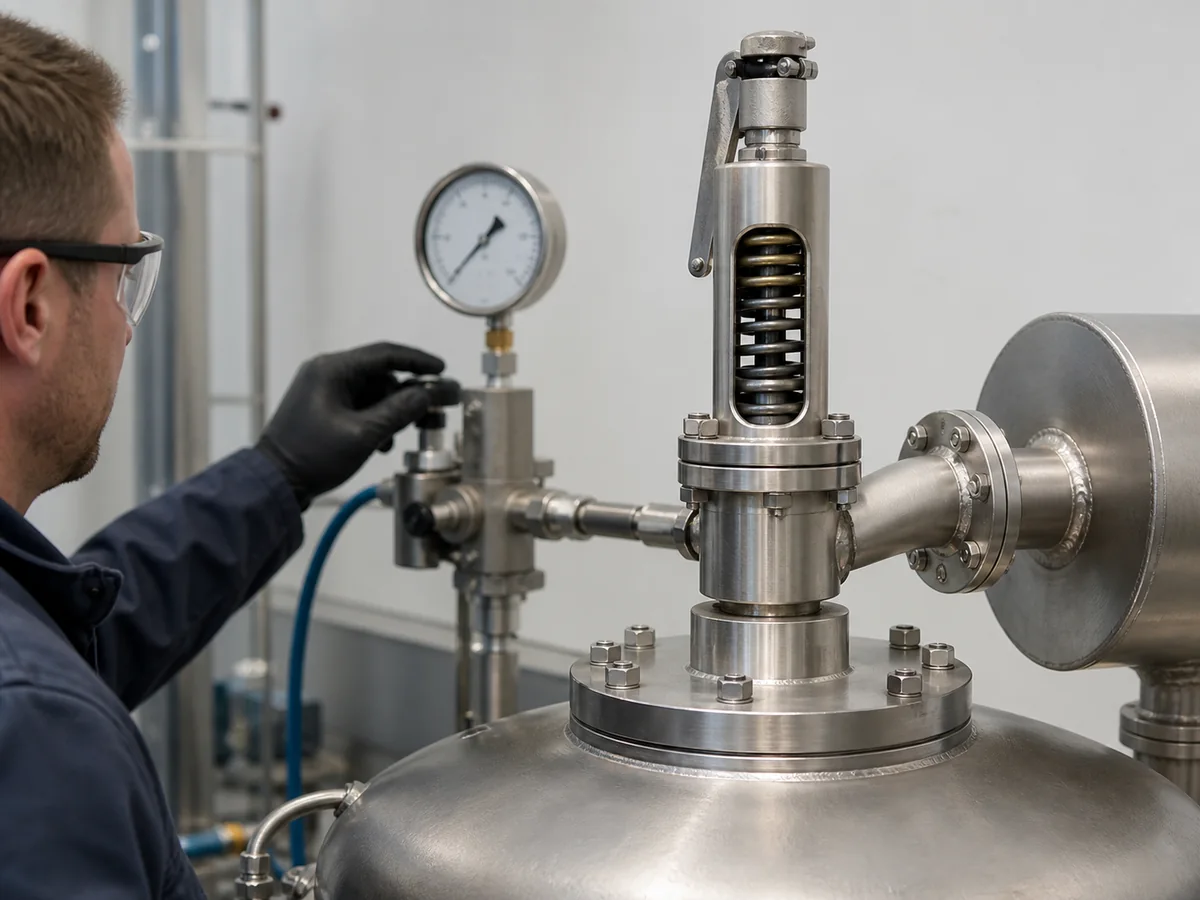

كيف يعمل صمام الأمان للضغط

مبدأ التشغيل

يعمل صمام الأمان الخاص بتنفيس الضغط عن طريق موازنة ضغط النظام مقابل قوة إغلاق، ثم يفتح تلقائيًا عندما يصل الضغط إلى نقطة ضبط الصمام.
يوفر مبدأ التشغيل هذا حماية من الضغط الزائد دون الحاجة إلى طاقة خارجية. في تصميم نابض تقليدي، يحافظ النابض على القرص على المقعد أثناء التشغيل العادي. عندما يخلق ضغط النظام قوة دفع كافية على القرص، يرتفع الصمام ويطلق السائل.

1. يبقى الصمام مغلقًا لأن قوة النابض أكبر من القوة الصاعدة التي يولدها ضغط النظام على القرص.
2. عندما يرتفع الضغط إلى ضغط الضبط، تصل القوى إلى حالة الفتح.
3. يرتفع الصمام ويطلق السائل بسرعة كافية لمنع النظام المحمي من تجاوز حدود الضغط المسموح بها.
4. يجب أن يمر الصمام بسعة التنفيس المطلوبة أثناء الحالة الحاكمة، وليس مجرد الفتح الجزئي.
5. بعد انخفاض الضغط إلى نطاق إعادة الإغلاق، يعيد النابض إغلاق الصمام مرة أخرى.

هذه الدورة بسيطة في المفهوم، لكن الأداء يعتمد على ظروف الخدمة الفعلية مثل فقدان ضغط الدخول، والضغط الخلفي للتفريغ، وخصائص الوسط، وحالة التشذيب، والتآكل، والتلوث، وإحكام المقعد. يمكن للصمام أن يفتح في منصة اختبار ولا يزال يرتعش في الخدمة إذا كانت أنابيب الدخول والمخرج المركبة خارج حدود التشغيل المستقرة.

المكونات الرئيسية

يتكون صمام الأمان من عدة مكونات رئيسية، وكل منها يؤثر على الأداء، والتسرب، والصيانة.

غالبًا ما يركز المستخدمون فقط على مادة الجسم. في تحليل الأعطال الفعلي، تعتبر فوهة الصمام، والقرص، والدليل، وبيئة النابض، وحالة المنفاخ، والحشية، ومادة المقعد بنفس أهمية مادة الجسم. بالنسبة للخدمة المسببة للتآكل أو الخدمة الحامضة، يجب أن يشمل مراجعة المواد الأجزاء الداخلية المبللة والأجزاء الحاملة للضغط، وليس فقط الغلاف الخارجي. راجع دليل اختيار مواد صمامات الأمان لإطار مراجعة مواد أكثر تفصيلاً.

كيف يتم تنفيس الضغط وكيف يعود الصمام لوضعه الأصلي

يقوم الصمام بتنفيس الضغط عن طريق الارتفاع عند ضغط الضبط، ثم يعود لوضعه الأصلي بعد انخفاض الضغط عبر نطاق التفريغ. هنا تكمن أهمية عدة مصطلحات هندسية رئيسية:

• ضغط الضبط: الضغط الذي يتم ضبط الصمام عنده لبدء الفتح. يؤثر على وقت بدء الحماية.
• زيادة الضغط: الزيادة في الضغط فوق ضغط الضبط أثناء التنفيس. يؤثر على الارتفاع المؤقت للضغط المسموح به أثناء التفريغ.
• التراكم: الزيادة في الضغط فوق حدود الضغط المسموح بها للمعدة المحمية أثناء الحدث. يؤثر على قبول الكود.
• الارتداد (Blowdown): الفرق بين ضغط الفتح وضغط إعادة الإغلاق. يؤثر على وقت إغلاق الصمام وما إذا كان سيتكرر.
• الضغط الخلفي: ضغط المخرج المؤثر على الصمام. يؤثر على الرفع المستقر، والسعة الفعالة، وسلوك إعادة الإغلاق.

إذا كان التفريغ خاطئًا، أو إذا كان فقدان ضغط الدخل مفرطًا، أو إذا تم تجاهل ضغط المخرج الخلفي، فقد يعيد الصمام الإغلاق متأخرًا جدًا، أو يسرب بشكل متكرر، أو يهتز، أو يفشل في الوصول إلى رفع مستقر. تظهر هذه المشاكل عادةً بعد التركيب لأن اختبارات المصنع لا تعيد إنتاج سلوك أنابيب الدخل والمخرج للمصنع بالكامل.

سيناريو ميداني مركب للتدريب الهندسي: تم فتح الصمام عند ضغط الضبط المتوقع في الاختبار، ولكن بعد التركيب، تعرض لتذبذب شديد أثناء التشغيل. أظهر التحقيق فقدانًا مفرطًا للضغط عند المدخل بسبب أنابيب مدخل غير مناسبة الحجم ومسار تصريف متغير زاد من الضغط الخلفي المتراكم. لم يكن الصمام نفسه معيبًا. كانت ظروف النظام الفعلية خارج حدود التشغيل المستقر. كان الإجراء التصحيحي هو مراجعة أنابيب المدخل، وضغط رأس التصريف، ومقاومة التصريف، وما إذا كان التصميم التقليدي، أو المتوازن بمنفاخ، أو الذي يعمل بالبايلوت مناسبًا. لمراجعة أعمق، انظر الضغط المتراكب مقابل الضغط المتراكم في صمامات الأمان.

لماذا تعتبر صمامات الأمان مهمة في الأنظمة الحقيقية

حماية الأفراد والمعدات واستمرارية العمليات

يحمي صمام الأمان الأفراد والمعدات واستمرارية العمليات عن طريق منع الضغط الزائد من التصاعد إلى تلف المعدات أو حدوث انبعاث.
في الأنظمة الصناعية، نادرًا ما يكون الضغط الزائد مجرد رقم على مقياس. يمكن أن يعني انفجار الأوعية، أو فشل الخطوط، أو تصاعد الحريق، أو إطلاق مواد بيئية، أو التعرض للمواد السامة، أو فقدان المنتج، أو إجراءات تنظيمية، أو وقت توقف طويل.

• يجب أن تستجيب صمامات الأمان دون تدخل بشري.
• يجب أن تلبي أساس الكود المطلوب، وطريقة الاختبار، ومسار الشهادة، وتوقعات التوثيق.
• يجب أن تستمر في الأداء بعد الصيانة، والإصلاح، وتعديل العملية، والتكرار الحراري أو دورات الضغط.

منع فشل الأنظمة قبل تفاقمها

يحد صمام الأمان من الحدث قبل أن يتحول إلى فشل أكبر في النظام.
لهذا السبب يجب على المستخدمين تقييم ليس فقط الصمام ولكن أيضًا النظام المحمي. الضغط الخلفي، وفقدان ضغط المدخل، واختيار المواد السيئ، والخدمة الملوثة، والتشغيل القريب جدًا من ضغط الضبط، وعدم إعادة التصديق غالبًا ما تخلق مسار الفشل الحقيقي.

• غالبًا ما تكون التصميمات البسيطة ميكانيكيًا أسهل في الصيانة، ولكنها لا تزال لها حدود تشغيلية.
• قد يقلل البناء المدمج من بعض عبء التركيب، ولكنه لا يزيل الحاجة إلى المراجعة الصحيحة للمقاسات والأنابيب.
• يقلل الاختيار الصحيح للصمام من التدخل اليدوي الطارئ، والإطلاق غير المنضبط، والتسرب المتكرر.
• تمنع الصيانة الصحيحة انحراف ضغط الضبط، وتلف المقعد، وتدهور النابض، وخطر الإصلاح غير الموثق.

في المصانع الحقيقية، يجب التعامل مع العلامات المبكرة مثل الأزيز، وتسرب المقعد المتكرر، والفتح غير المستقر، وتيبس الدليل، وتسرب المنفاخ، أو تلوث حجرة النابض كتحذيرات، وليس كإزعاجات بسيطة. غالبًا ما يؤدي الإصلاح المتكرر دون العثور على سبب النظام إلى نفس الفشل مرة أخرى.

الأهمية البيئية والتنظيمية

يدعم صمام الأمان الحماية البيئية والامتثال التنظيمي لأن فشل الضغط الزائد ليس مشكلة ميكانيكية فقط أبدًا.
يمكن أن يؤدي إطلاق وسائط قابلة للاشتعال، أو سامة، أو حامضة، أو مبردة، أو ضارة بالبيئة إلى اتخاذ إجراءات تنظيمية، وفقدان الإنتاج، وعواقب تتجاوز المعدات الفاشلة نفسها. سجل الفحص، وشهادة الاختبار، وتتبع المواد، ومسار الإصلاح هي جزء من حالة السلامة.

• يقلل الحماية المناسبة من فرصة الإطلاق غير المنضبط.
• تساعد معايير ومسارات الاعتماد على إثبات أن الصمام يلبي الواجب المطلوب.
• تُعد سجلات الفحص والاختبار والإصلاح جزءًا من الامتثال، وليست مجرد أوراق صيانة.
• يساعد اختبار إحكام المقعد في التحقق من أداء التسرب حيث يتطلب ذلك المشروع أو المعيار المطبق.

إن أداء صمام الأمان الموثوق به ليس مجرد متطلب فني. بل هو أيضًا مسؤولية تتعلق بالفحص والتوثيق وإدارة المخاطر.

أماكن استخدام صمامات الأمان

الغلايات وأوعية الضغط

تُستخدم صمامات الأمان على نطاق واسع في الغلايات وأوعية الضغط لأن هذه الأنظمة يجب حمايتها من الارتفاع السريع للضغط.
تستخدم غلايات البخار، وأوعية الضغط غير المشتعلة، والمستقبلات، والأسطوانات، والمبادلات الحرارية، والعديد من أوعية العمليات صمامات الأمان أو أجهزة تخفيف الضغط ذات الصلة حسب ما يتطلبه الكود الحاكم. قد تتبع صمامات أمان الغلايات وأجهزة تخفيف الضغط في أوعية الضغط مسارات كود مختلفة، لذلك لا ينبغي للمستخدمين خلط الافتراضات بين خدمة الغلايات وخدمة أوعية الضغط.

تعتمد هذه الأنظمة على فتح الصمام قبل أن تتجاوز المعدات المحمية حدود الضغط المسموح بها. في هذا السياق، يعد ضغط الضبط، ووسم الكود، والسعة المعتمدة، وسلوك التفريغ، وإحكام المقعد، وتتبع الإصلاح أكثر أهمية من المظهر أو التشابه في الكتالوج. ASME BPVC القسم الثامن، القسم 1 يوفر قواعد لأوعية الضغط، بينما قد تنطبق مسارات غلايات ASME حيث يكون الجهاز المحمي عبارة عن غلاية.

خطوط الأنابيب الصناعية وأنظمة العمليات

تستخدم خطوط الأنابيب الصناعية وأنظمة العمليات صمامات الأمان أو أجهزة التنفيس ذات الصلة حيث يمكن أن يؤدي التمدد الحراري، أو انسداد المخرج، أو تسرب الغاز، أو فشل التحكم، أو تمزق الأنبوب، أو فقدان التبريد، أو اضطراب العملية إلى ضغط غير آمن.
غالبًا ما تتطلب أنظمة النفط والغاز، والكيماويات، والتكرير، والغاز الطبيعي المسال/غاز البترول المسال، والطاقة، والطاقة مراجعة دقيقة لسيناريو التنفيس، والسعة المطلوبة، ومسار التفريغ، وضغط رأس الشعلة، وتأثيرات الأنابيب.

تشمل الأجهزة الشائعة المستخدمة في هذه الأنظمة:

• صمامات الأمان وصمامات تنفيس الضغط للخدمة الغازية، أو البخارية، أو بخار الماء، أو الخدمة المختلطة.
• صمامات تنفيس للخدمة السائلة.
• صمامات تنفيس حراري لتمدد السائل المحتبس في أجزاء صغيرة من الأنابيب.
• تصميمات متوازنة بمنفاخ أو تعمل بالبايلوت عندما تجعل معايير الضغط الخلفي أو التسرب التصميمات التقليدية أقل ملاءمة.
• أقراص التمزق المستخدمة بمفردها أو بالاشتراك مع صمامات تنفيس الضغط حيث تسمح أساسيات المشروع بذلك.

النقطة الرئيسية هي أن المستخدمين يجب أن يطابقوا نوع الجهاز مع المهمة الفعلية بدلاً من تسمية كل جهاز بصمام أمان افتراضيًا. يُستخدم API 520 الجزء الأول بشكل شائع لحساب مقاسات واختيار أجهزة تنفيس الضغط في صناعات التكرير والصناعات ذات الصلة، بينما يتناول API 520 الجزء الثاني طرق تركيب أجهزة تنفيس الضغط.

الاستخدامات اليومية والأنظمة الصغيرة

تظهر صمامات الأمان وأجهزة التنفيس ذات الصلة أيضًا في الأنظمة الأصغر مثل السخانات، وخطوط غاز البترول المسال، والتجميعات الهيدروليكية، ومستقبلات الهواء المضغوط، والمعدات المعبأة.
حتى عندما يكون النظام أصغر، تظل نفس المبادئ سارية: ضغط الضبط، توافق الوسط، نطاق درجة الحرارة، اتجاه التركيب، توجيه المخرج، والصيانة كلها أمور مهمة.

لا ينبغي التعامل مع حماية تنفيس الأنظمة الصغيرة باستخفاف. المواد الخاطئة، أو ضغط الضبط الخاطئ، أو موقع التفريغ السيئ، أو سجلات الاختبار المفقودة لا تزال يمكن أن تخلق مشكلة أمان حقيقية.

ما يجب على المستخدمين التحقق منه قبل اختيار صمام الأمان

الضغط، نقطة الضبط، وقدرة التدفق

يجب على المستخدمين التحقق من ضغط الضبط، وسعة التنفيس المطلوبة، والسعة المعتمدة، وحدود ضغط النظام قبل مقارنة الموردين أو أنواع الصمامات.
السؤال العملي الأول هو ما إذا كان الصمام المحدد يمكنه بالفعل حماية المعدات أثناء الحالة الحاكمة. لا يمكن إثبات ذلك بحجم الوصلة وحده.

يضمن الحجم الصحيح أن الصمام يمكنه التعامل مع التدفق المطلوب أثناء حدث الضغط الزائد الحاكم. لا يكفي أن يكون الصمام مناسبًا للخط فقط. لمراجعة المشروع المتعلقة بالحجم، راجع دليل حساب مقاسات صمامات الأمان وقدرة التنفيس المعتمدة.

توافق الوسط ودرجة الحرارة والمواد

يعتمد اختيار المادة المناسبة على وسط الخدمة، ودرجة الحرارة، ومستوى التلوث، وما إذا كان التطبيق يشمل ظروفًا مسببة للتآكل، أو حامضة، أو مبردة، أو متسخة، أو بوليمرية.
يجب على المستخدمين النظر إلى ما هو أبعد من مادة الجسم ومراجعة الفوهة، القرص، بيئة النابض، الدليل، المنفاخ، الحشية، والأجزاء اللينة عند استخدامها.

• غالبًا ما تتطلب خدمة البخار والغازات الساخنة مواد تشذيب وجسم قادرة على تحمل درجات الحرارة العالية.
• قد تتطلب الخدمة الكيميائية المسببة للتآكل الفولاذ المقاوم للصدأ، أو الدوبلكس، أو سبائك النيكل، أو مواد أخرى مقاومة للتآكل اعتمادًا على الوسط ودرجة الحرارة.
• يمكن للوسائط المتسخة أو البلمرة أن تعيق الأدلة أو المقاعد أو دوائر البايلوت.
• قد تتطلب الخدمة الحامضة مراجعة NACE MR0175 / ISO 15156 حيثما يتطلب المشروع ذلك.
• قد تتطلب الخدمة المبردة مواد ومانعات تسرب تحتفظ بالصلابة وأداء الختم في درجات الحرارة المنخفضة.
• يمكن للمقاعد اللينة تحسين الإحكام في الخدمة النظيفة ولكنها قد تكون غير مناسبة لدرجات الحرارة العالية، أو الخدمة المتسخة، أو المواد الكيميائية غير المتوافقة.

نصيحة: التوافق المادي لا يتعلق فقط بمعدل التآكل. بل يؤثر أيضًا على التسرب، الالتصاق، حالة النابض، عمر المنفاخ، إحكام المقعد، وتكرار الإصلاح على المدى الطويل.

التركيب والاختبار والتوثيق

يعد التركيب والاختبار والتوثيق المناسبين ضروريين لأن العديد من الأعطال الميدانية تحدث بسبب تأثيرات النظام بدلاً من جسم الصمام نفسه.
يجب على المستخدمين مراجعة مسار التركيب والتوثيق الكامل قبل الموافقة. يُستخدم API 520 الجزء الثاني بشكل شائع لمراجعة تركيب جهاز تنفيس الضغط، بما في ذلك اعتبارات المدخل والمخرج. يصف API 527 طرق إحكام المقعد لصمامات تنفيس الضغط التقليدية، والتي تعمل بالمنفاخ، والتي تعمل بالبايلوت حيثما يتطلب المشروع هذا المسار للاختبار.

يجب على المستخدمين التعامل مع التوثيق كجزء من المنتج، وليس كفكرة لاحقة. قد يكون من الصعب الموافقة على صمام يفتقر إلى سجلات ضغط الضبط، وسجلات إحكام غلق المقعد، وتتبع المواد، أو دعم السعة حتى لو بدت الأجهزة مقبولة. التحكم في ورقة بيانات طلب عرض سعر صمام الأمان يساعد على منع فقدان البيانات في مرحلة الشراء.

مشاكل شائعة يسأل عنها المستخدمون

لماذا يتسرب صمام الأمان؟

تشمل الأسباب الشائعة لتسرب صمامات الأمان تلف المقعد، والترسبات، والتآكل، وهامش تشغيل خاطئ، وتأثيرات الضغط الخلفي، والتشوه الحراري، وجودة إصلاح رديئة. يجب التعامل مع التسرب كعرض يتطلب مراجعة السبب الجذري، وليس فقط كمهمة لتلميع المقعد.

يجب على المستخدمين دائمًا البحث عن سبب النظام، وليس فقط نقطة التسرب المرئية. إذا تسرب نفس الصمام بشكل متكرر بعد الإصلاح، فيجب مراجعة وسط الخدمة، هامش التشغيل، الضغط الخلفي، حمل التركيب، أو أساس المادة.

لماذا يهتز صمام الأمان أو يفتح بشكل غير مستقر؟

الاهتزاز أو الرفع غير المستقر عادة ما يكون سببه تأثيرات النظام مثل فقدان الضغط المفرط في المدخل، سلوك تفريغ (Blowdown) إشكالي، اختيار مقاس كبير جدًا، أو زيادة الضغط الخلفي للتفريغ. استبدال النابض دون مراجعة النظام غالبًا ما يفشل في حل المشكلة.

تساعد المراجعة الصحيحة للأنابيب واختيار التشغيل الصحيح في تقليل مخاطر الاهتزاز بشكل أكثر فعالية من استبدال الأجزاء بشكل متكرر دون فحص نظام الدخول والخروج.

متى يجب إصلاحه، إعادة اختباره، أو استبداله؟

يجب أن يعتمد الإصلاح، أو إعادة الاختبار، أو الاستبدال على شدة العيب، وسجل الخدمة، ونتائج الفحص، وحالة التوثيق، وما إذا كان الصمام لا يزال بإمكانه تلبية متطلبات تشغيله. لا ينبغي إعادة الصمام إلى الخدمة لمجرد أنه تم تنظيفه أو إعادة جلوسه. يجب إعادة ضبطه واختباره وتوثيقه وختمه وفقًا للإجراء المطبق.

• قد تبرر الأضرار الطفيفة القابلة للتصحيح الإصلاح وإعادة الاختبار الكامل.
• قد يبرر الفشل المتكرر، أو التآكل الشديد، أو تلف الأجزاء الداخلية، أو تاريخ سعة غير مؤكد، أو نقص التوثيق، استبدال الصمام.
• بعد الأحداث غير الطبيعية، أو التعرض للحريق، أو الاهتزاز الشديد، أو التشغيل غير المستقر، يجب مراجعة الصمام قبل إعادته إلى الخدمة.
• يجب على المستخدمين التأكد مما إذا كان يجب إجراء الإصلاح بموجب مسار تفويض إصلاح معتمد مثل National Board VR عند الحاجة من قبل المالك أو الجهة التنظيمية.
• بعد الإصلاح، يجب إكمال التحقق من ضغط الضبط، واختبار إحكام الجلوس، والتوثيق، وإعادة الختم قبل العودة إلى الخدمة.

سيناريو ميداني مركب للتدريب الهندسي: تم إصلاح صمام مرتين للتسرب، لكن المشكلة عادت في غضون أشهر. أظهرت المراجعة اللاحقة أن سائل العملية قد تغير وأصبح الآن أكثر تآكلًا من الأساس المادي الأصلي. عالجت الإصلاحات المتكررة العرض، وليس السبب. كان الإجراء التصحيحي طويل الأجل هو تغيير مادة الأجزاء الداخلية، والتحقق من أساس الخدمة الجديد، وتحديث سجلات الصمام، وتحديد فترة فحص أقصر حتى تحسن تاريخ الأداء.

يحمي صمام الأمان الأنظمة عن طريق الفتح عندما يتجاوز الضغط الحدود الآمنة وإعادة الجلوس بعد عودة الظروف الطبيعية. يجب أن يركز المستخدمون على:

• الاختيار الصحيح مقابل ظروف التشغيل الفعلية.
• التركيب الصحيح ومراجعة الأنابيب.
• الاختبار الموثق والتوثيق.
• تتبع عمليات الفحص والإصلاح وإعادة المعايرة والختم.
• توافق المواد لأجزاء الجسم، والفوهة، والقرص، والدليل، والنابض، والمنفاخ، والجلوس.

يساعد الفهم الواضح للتشغيل والمصطلحات والمشكلات الميدانية الشائعة المستخدمين في الحفاظ على السلامة والامتثال وموثوقية النظام.

أسئلة شائعة

ما هي الوظيفة الرئيسية لصمام الأمان؟

يحمي صمام الأمان النظام المضغوط من الضغط الزائد.
يفتح تلقائيًا عندما يصل الضغط إلى الحد المحدد ويغلق مرة أخرى بعد انخفاض الضغط إلى النطاق المقبول. تتمثل الوظيفة الحقيقية في منع المعدات المحمية من تجاوز حدود الضغط المسموح بها مع تصريف تدفق كافٍ لحالة الضغط الزائد الحاكمة.

كم مرة يجب اختبار صمام الأمان؟

لا يوجد فاصل زمني عالمي واحد لكل خدمة.
يعتمد تكرار الاختبار والفحص على الكود الحاكم، والسلطة القضائية، وشدة الخدمة، وتاريخ الصيانة، وإجراءات المالك، وتاريخ الأعطال. قد تتطلب الخدمة عالية المخاطر، أو المسببة للتآكل، أو المتسخة، أو المبردة، أو الحامضة، أو ذات الدورات العالية فترات أقصر من الخدمة النظيفة والمستقرة.

هل يمكن استخدام صمام الأمان لأي نوع من السوائل؟

لا. يجب أن يتطابق اختيار صمام الأمان مع حالة السائل ودرجة حرارة المادة وتوافقها.

يجب على المستخدمين مطابقة الصمام والتشطيب مع الوسط الفعلي، وليس فقط حجم خط العملية.

ما الذي يسبب فشل صمام الأمان؟

تشمل الأسباب الشائعة الافتراضات الخاطئة لنقطة الضبط، وعدم كفاية سعة التنفيس، والتآكل، والرواسب، وتأثيرات الضغط الخلفي، وسوء التركيب، وضعف التحكم في الإصلاح.

• تلف المقعد أو الفوهة.
• التصاق الدليل أو عدم استقرار البايلوت.
• المادة غير الصحيحة للخدمة.
• تأثيرات أنابيب المدخل أو المخرج التي لم تتم مراجعتها بشكل صحيح.
• انحراف ضغط الضبط بعد الإصلاح أو التعديل غير الموثق.

يساعد الفحص الروتيني وتحليل الأخطاء الصحيح في منع تكرارها.

ما هي المعايير المهمة عند شراء صمام أمان؟

تعتمد المعايير ذات الصلة على المعدات والخدمة المحمية، ولكن هناك العديد من المعايير المهمة بشكل شائع.

• ASME BPVC القسم الأول أو القسم الثامن كأساس للكود ومسار الشهادة.
• API 520 الجزء الأول للتحديد والمقاسات.
• API 520 الجزء الثاني لمراجعة التركيب.
• API 521 لسيناريوهات أنظمة تنفيس الضغط وتخفيف الضغط.
• API 527 لإحكام المقعد.
• API RP 576 لممارسات الفحص.
• ISO 4126-1 أو ISO 4126-4 لنطاق معيار المنتج عند الاقتضاء.
• National Board VR حيث يلزم مسار إصلاح معترف به.

النقطة المهمة ليست سرد المعايير للمظهر. بل هي التأكد من المعيار الذي يؤثر على التصميم الفعلي، وحساب المقاسات، والتركيب، والفحص، والإصلاح، ومسار الاعتماد.

ما الفرق بين ضغط الضبط والضغط الزائد؟

ضغط الضبط هو الضغط الذي يتم ضبط الصمام ليبدأ عنده بالفتح. الضغط الزائد هو زيادة الضغط فوق ضغط الضبط أثناء التنفيس. التراكم يتعلق بحدود ضغط المعدات المحمية، بينما انخفاض الضغط (Blowdown) هو فرق الضغط بين الفتح وإعادة الغلق. يجب مراجعة هذه المصطلحات معًا لأنها تتحكم في وقت فتح الصمام، ومقدار الارتفاع المؤقت المسموح به للضغط، ووقت إغلاق الصمام.

لماذا تعتبر سعة التنفيس المعتمدة أهم من حجم الوصلة؟

حجم التوصيل يوضح فقط ما إذا كان يمكن تركيب الصمام. سعة التنفيس المعتمدة توضح ما إذا كان يمكنه فعليًا تمرير التدفق المطلوب أثناء حالة الضغط الزائد الحاكمة. يمكن للصمام أن يتطابق مع فوهة الدخول وفئة الضغط ولكنه لا يزال غير مناسب إذا كانت مساحة الفتحة أو سعة التنفيس المعتمدة غير كافية.

كيف يؤثر الضغط الخلفي على أداء صمام الأمان؟

يمكن أن يؤثر الضغط الخلفي على استقرار الفتح، وسعة التنفيس الفعالة، وانخفاض الضغط (Blowdown)، وسلوك إعادة الغلق. الضغط الخلفي المتراكب (Superimposed back pressure) موجود عند المخرج قبل أن يفتح الصمام. الضغط الخلفي المتراكم (Built-up back pressure) يتطور بعد أن يفتح الصمام بسبب تدفق التفريغ عبر أنابيب المخرج أو المجمعات. يمكن أن يتسبب الضغط الخلفي المفرط أو المتغير في حدوث اهتزاز (chatter)، أو تقليل السعة، أو إعادة غلق سيئة، أو تسرب بعد التفريغ.

لماذا يتسرب صمام الأمان بعد التركيب؟

يمكن أن يحدث التسرب بعد التركيب بسبب تلف المقعد، أو الأوساخ، أو سوء المناولة، أو التشغيل بالقرب من ضغط الضبط، أو التشوه الحراري، أو التآكل، أو الاهتزاز، أو إجهاد الأنابيب، أو الضغط الخلفي، أو إعادة المعايرة غير الصحيحة بعد الإصلاح. يجب أن تقارن استكشاف الأخطاء وإصلاحها سجلات اختبار الورشة مع ظروف التركيب ثم مراجعة ضغط التشغيل، ونظافة المدخل، وأحمال المخرج، ومادة المقعد، وتاريخ الخدمة.
