أين يتم عادةً تركيب صمام تنفيس الأمان؟ قواعد التركيب والأخطاء الشائعة

عادةً ما يتم وضع صمام تنفيس الأمان بالقرب قدر الإمكان من الوعاء المحمي، أو الغلاية، أو المعدات المضغوطة، أو قسم الأنابيب المسدود، باستخدام وصلة مدخل قصيرة ومباشرة وغير مقيدة. هذا هو الجواب العام الصحيح، لكن القرار الهندسي الفعلي يتجاوز ذلك. يجب أن يسمح الموقع المختار للصمام باستشعار ضغط المعدات المحمية بشكل صحيح، والفتح دون عدم استقرار، وتمرير سعة التنفيس المطلوبة، والتصريف إلى وجهة آمنة، ويظل متاحًا للفحص والاختبار والإزالة وإعادة المعايرة وإعادة الإغلاق.

قد يبدو صمام تنفيس الأمان الموضوع بعيدًا جدًا عن مصدر الضغط، أو المثبت في اتجاه غير معتمد، أو معزولًا بصمام عزل مُدار بشكل غير صحيح، أو متصلًا عبر أنابيب مدخل مقيدة، مقبولًا في نموذج ثلاثي الأبعاد بينما يؤدي أداءً ضعيفًا أثناء حدث زيادة الضغط الفعلي. يسأل المستخدمون عادةً عما إذا كان يمكن تركيب الصمام على الأنابيب بدلاً من الوعاء مباشرة، وما إذا كان التركيب الأفقي مقبولًا، وكم هي كمية أنابيب المدخل الكثيرة جدًا. هذه ليست أسئلة تخطيط بسيطة. فهي تؤثر بشكل مباشر على فقدان ضغط المدخل، واستقرار الرفع، وتطبيق السعة المعتمدة، والضغط الخلفي، وقبول التشغيل، والموثوقية على المدى الطويل.

• يمكن أن يؤدي الموقع السيئ إلى زيادة فقدان ضغط المدخل والمساهمة في الفتح غير المستقر، أو الرفرفة، أو الثرثرة.
• يمكن أن يؤدي توجيه التفريغ السيئ إلى إنشاء ضغط خلفي متراكم، وأحمال رد فعل غير آمنة، وتراكم المكثفات، وتقليل أداء التنفيس الفعال.
• يمكن أن يؤدي الوصول السيئ إلى تحويل تركيب متوافق إلى مشكلة فحص وصيانة متكررة.
• يمكن أن يترك صمام العزل الموجود في موقع غير صحيح المعدات المحمية بدون مسار تنفيس ضغط متاح.
• لا يعوض الضغط المحدد الصحيح عن تركيب مقيد أو مدعوم بشكل سيئ.

في معظم الأنظمة، يكون أفضل موقع هو الذي يحمي المصدر الفعلي لزيادة الضغط بأقل مقاومة للمدخل وأوضح مسار للتصريف الآمن والفحص والاختبار وإعادة التصديق. يجب أن يظل الترتيب النهائي متوافقًا مع الكود المطبق، ومواصفات المالك، وتعليمات الشركة المصنعة، وأساس تصميم نظام التنفيس.

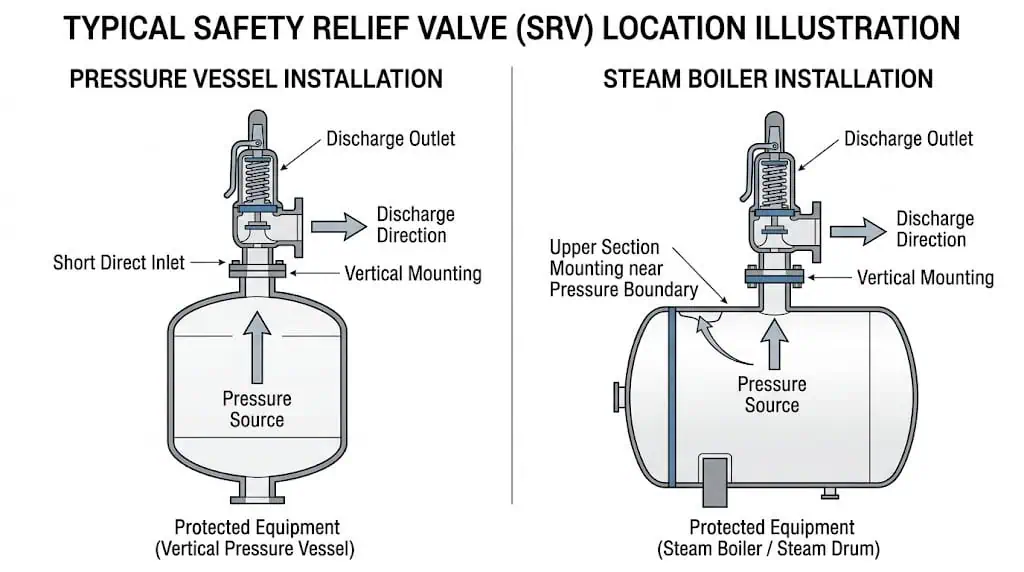

أين يتم وضع صمام تنفيس الضغط عادةً في الأنظمة الحقيقية؟

على الأوعية المضغوطة والمعدات المحمية

في معظم تطبيقات أوعية الضغط، يتم تركيب صمام تنفيس الأمان مباشرة على فوهة الوعاء أو على وصلة مدخل قصيرة جدًا من المعدات المحمية. يقلل هذا الترتيب من فقدان ضغط المدخل ويسمح للصمام بالاستجابة لضغط الوعاء الفعلي بأقل تأخير هيدروليكي. بالنسبة لخدمة الغاز والبخار، يتم عادةً أخذ التوصيل من حيز البخار أو نقطة أخرى تمثل بدقة ضغط الحجم المحمي.

يجب أن يحمي موقع الصمام نفس حدود الضغط المستخدمة في حساب التنفيس. إن تركيب صمام في خط عملية قريب لا يحمي الوعاء تلقائيًا إذا كان صمام العزل، أو صمام عدم الرجوع، أو المقيد، أو صمام التحكم، أو تكوين التشغيل يمكن أن يفصل هذا الخط عن الوعاء أثناء سيناريو الضغط الزائد.

مبدأ هندسي: “عبارة ”قريب من الوعاء" ليست مجرد تفضيل في الأنابيب. إنها تساعد الصمام على رؤية الضغط الصحيح، وتقليل فقدان المدخل، والحفاظ على الافتراضات المستخدمة في مراجعة تحديد الحجم والشهادة.

يفترض المستخدمون أحيانًا أنه يمكن نقل صمام الأمان والتنفيس عدة أمتار بعيدًا إذا ظل حجم الأنبوب الاسمي دون تغيير. في المشاريع الحقيقية، يمكن أن يؤدي هذا الافتراض إلى مشاكل. يضيف طول الأنبوب الإضافي، والمخفضات، وتوصيلات التفرع، والمرفقين، والمصافي، وصمامات العزل، والتجهيزات كلها مقاومة. أثناء تدفق التنفيس، قد ينخفض الضغط عند مدخل الصمام إلى ما دون الضغط داخل المعدات المحمية، مما يتسبب في رفع غير مستقر للصمام.

سيناريو هندسي مركب: تم نقل صمام أمان وتنفيس بديل أبعد عن وعاء فاصل لتحسين الوصول إلى المنصة. ظل حجم وصلة المدخل دون تغيير، ولكن تمت إضافة مرفقين، ومخفض، وأنبوب أطول. اجتاز الصمام اختبار ضغط الضبط في الورشة ولكنه اهتز أثناء التشغيل. أظهر التحقيق أن مقاومة المدخل المضافة تسببت في انهيار الضغط عند مدخل الصمام بعد الرفع. كان الإجراء التصحيحي هو تقصير وتوسيع ترتيب المدخل واستعادة اتصال مباشر أكثر بالوعاء المحمي.

يجب أن يتجنب وصل مدخل الصمام أيضًا ظروف التشغيل التي يمكن أن تسد أو تعيق مسار الضغط. يمكن للمواد المتكتلة، الفحم، الشمع، المواد الصلبة، نواتج التآكل، والتكثيف المتجمد أن تسد فرعًا صغيرًا حتى عندما يبدو حجمه الهيدروليكي مقبولاً في الأصل.

في الغلايات وأنظمة البخار

في خدمة الغلايات والبخار، يتم تركيب صمام الأمان عادةً مباشرة على الغلاية، أو طبل البخار، أو مخرج السوبرهيتر، أو فتحة محمية أخرى مخصصة مطلوبة بموجب كود الغلايات المطبق. لا يمكن تبديل صمامات أمان الغلايات مع تركيبات تنفيس أوعية الضغط العادية لمجرد أن الضغط وحجم الوصل يبدوان متشابهين. حماية الغلايات، والشهادات، والسعة، والتنفيس، وأنابيب التفريغ، وتفاصيل التركيب تتبع مسار كود الغلايات المطبق.

قد يفشل التركيب عن بعد في نقطة سهلة الأنابيب في خط البخار في تمثيل ضغط الغلاية المحمي بشكل صحيح. تتطلب تركيبات البخار أيضًا اهتمامًا خاصًا لتصريف التكثيف، والتمدد الحراري، وأحمال رد فعل التفريغ، والاهتزاز، ومحاذاة المغزل العمودي، وإمكانية تراكم الماء في أنابيب المخرج.

تقوم فرق التفتيش عادة بمراجعة:

• ما إذا كان الصمام مثبتًا على القسم المحمي الصحيح من الغلاية أو نظام البخار.
• ما إذا كان نوع الصمام، وعلامة الاعتماد، وضغط الضبط، والسعة المعتمدة تتطابق مع متطلبات الغلاية.
• ما إذا كان عمود الدوران مستقيمًا وما إذا كان جسم الصمام خاليًا من أحمال الأنابيب المفرطة.
• ما إذا كانت أنابيب التفريغ تسمح بالتصريف ولا تفرض ضغطًا خلفيًا ضارًا أو حملًا ميكانيكيًا.
• ما إذا كانت أذرع التشغيل، وأجهزة الاختبار، ولوحات الأسماء، والأختام، ومكونات الضبط تظل في متناول اليد.
• ما إذا كان يمكن إكمال الصيانة والاختبار دون المساس بمسار تنفيس مطلوب آخر.

الخبرة الهندسية: تُظهر خدمة البخار نقاط ضعف التركيب بسرعة. يمكن أن يتسبب التصريف السيئ في تراكم المياه والتآكل. يمكن للأنابيب التفريغ غير المدعومة أن تنقل أحمال رد الفعل والأحمال الحرارية إلى جسم الصمام. يمكن أن يتسبب التشغيل بالقرب من ضغط الضبط في حدوث همهمة وتلف المقعد. لا يمكن تصحيح هذه المشاكل عن طريق تغيير النابض وحده.

بالنسبة لخدمة الغلايات، يجب التحقق من المتطلبات المعمول بها مقابل معيار ASME BPVC القسم الأول أو رمز الغلايات المحلي الحاكم. لا ينبغي نسخ افتراضات وعاء الضغط إلى تركيب غلاية دون تأكيد.

في أنظمة الأنابيب وتطبيقات التنفيس الحراري

في أنظمة الأنابيب، يمكن تركيب صمام أمان، أو صمام تنفيس، أو صمام تنفيس حراري على الأنبوب نفسه عندما يكون الخطر المحمي موجودًا داخل قسم الأنبوب هذا بدلاً من داخل وعاء. هذا شائع في المقاطع السائلة المسدودة، والخطوط المدفأة بالحرارة، والأنابيب المدفأة بالطاقة الشمسية، وخطوط نقل الغاز الطبيعي المسال أو غاز البترول المسال، والأنظمة المزودة بغلاف، وأنظمة المضخات ذات الإزاحة الإيجابية، وحزم المعدات حيث يمكن أن يؤدي تمدد السائل إلى ضغط عالٍ.

هذا التمييز مهم لأن المستخدمين غالبًا ما يخلطون بين واجبين مختلفين للحماية:

• حماية الأوعية من الضغط الزائد: جهاز تنفيس الضغط يحمي الوعاء مباشرة في الظروف العادية ويجب توصيله بالقرب من حدود ضغط الوعاء المحمي.
• حماية خط الأنابيب أو التنفيس الحراري: يحمي الجهاز حجمًا سائلًا محبوسًا أو معزولًا، لذا يجب تركيبه في مكان يظل فيه الجزء المسدود بالكامل متصلاً بمسار التنفيس.
• حماية طرد المضخة: يجب أن يحمي الجهاز المضخة والنظام الذي يليها من انسداد الطرد أو الضغط التفاضلي المفرط، وفقًا لتصميم العملية الفعلي.

لذلك، فإن تركيب جهاز تنفيس في مكان ما “على خط الأنابيب” ليس خطأً تلقائيًا. ما يهم هو ما إذا كانت النقطة المختارة تظل متصلة بالحجم المحمي في كل تكوين تشغيل معقول وما إذا كان مسار الدخول مناسبًا للسائل والتدفق وسيناريو التنفيس المقصود.

لأداء التنفيس الحراري، قد يكون الاتصال الصغير كافيًا لحمل التمدد المحسوب، ولكن هذا لا يبرر اختيار الجهاز بناءً على حجم الاتصال وحده. لا يزال يتعين تأكيد سعة التنفيس المطلوبة، وضغط الضبط، وخصائص السائل، ودرجة حرارة التنفيس، ووجهة الطرد، وإمكانية الوميض.

لماذا يؤثر موقع صمام تنفيس الأمان على الأداء الفعلي

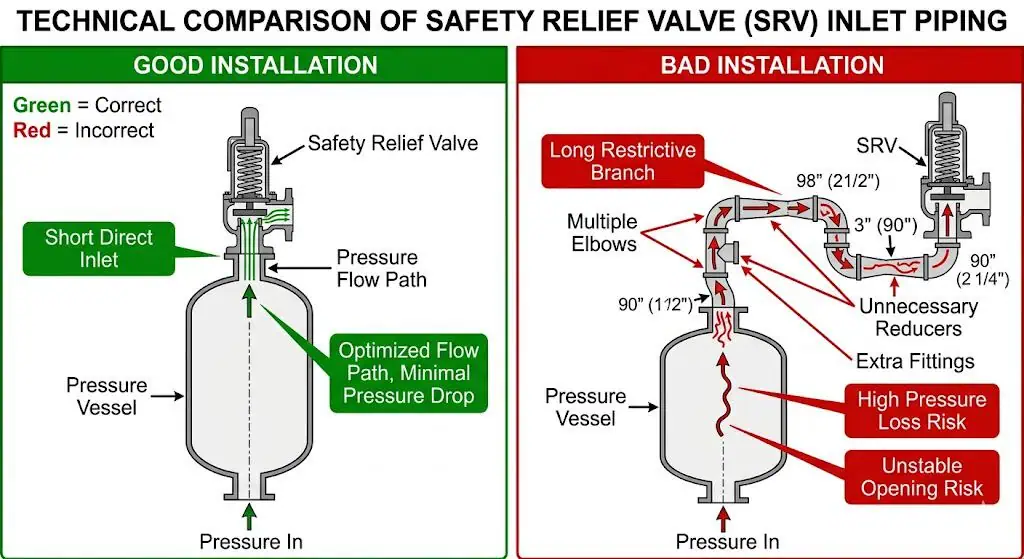

طول أنبوب الدخول، فقدان الضغط، والفتح المستقر

يؤثر ترتيب المدخل بشكل مباشر على ما إذا كان صمام الأمان والتنفيس يفتح بثبات ويؤدي وظيفته الوقائية المقصودة. يمكن أن تتسبب أنابيب المدخل الطويلة، والفروع ذات الحجم غير المناسب، وصمامات الإغلاق غير الضرورية، والمخفضات، والمصافي، والأكواع المتعددة في فقدان الضغط بين النظام المحمي ومدخل الصمام. بمجرد أن يبدأ الصمام في التدفق، قد يزداد فقدان الضغط هذا بسرعة.

إذا انخفض الضغط عند مدخل الصمام بما فيه الكفاية بعد الفتح، فقد يبدأ الصمام في الإغلاق حتى بينما يظل المعدات المحمية فوق الضغط المطلوب. ثم يعاد بناء الضغط، ويفتح الصمام مرة أخرى، ويتطور دورة فتح وإغلاق متكررة. هذه آلية شائعة وراء الارتجاج.

• يحسن أنبوب الدخول القصير والمباشر انتقال الضغط إلى الصمام.
• يمكن أن تساهم أنابيب المدخل المقيدة في الارتجاج، والرفرفة، وتقليل الرفع، وتلف المقعد.
• يتحقق اختبار ضغط الضبط من ضبط الصمام في ظل ظروف الاختبار؛ ولا يثبت أن أنابيب المدخل المثبتة مقبولة.
• يجب مراجعة فقدان ضغط المدخل عند تدفق التنفيس، وليس فقط أثناء التشغيل العادي حيث قد يكون هناك القليل من التدفق أو لا يوجد تدفق عبر الفرع.
• لا يزال من الممكن أن يكون الصمام ذو الحجم الصحيح غير مستقر إذا كان تصميم وصلة المدخل الخاص به سيئًا.

سيناريو هندسي مركب: صمام أمان وعاء ضغط (PSV) استوفى ضغط التشغيل المطلوب على طاولة الاختبار. بعد التركيب، فتح مع اهتزاز متكرر أثناء اختبار اضطراب. أدى التوجيه الميداني إلى خط فرعي طويل به عدة وصلات. تسبب التركيب في مشكلة انخفاض ضغط لم تكن موجودة أثناء اختبار الطاولة. أدى إعادة تشكيل الخط الفرعي للمدخل إلى حل عدم الاستقرار دون تغيير نابض الصمام.

قاعدة عملية: اجعل وصلة المدخل قصيرة ومباشرة وغير مقيدة قدر الإمكان، ثم تحقق منها مقابل الكود المطبق وتعليمات الشركة المصنعة وحسابات تدفق التنفيس.

يتضمن الجزء الثاني من API 520 إرشادات التركيب لأجهزة تنفيس الضغط ويوفر إطارًا لإجراء تحليل هندسي حيث يتطلب التركيب مراجعة أكثر تفصيلاً. لا ينبغي للمستخدمين الاعتماد على قاعدة عامة عندما يكون المدخل طويلاً، أو يتسبب السائل في الوميض، أو يكون التفاعل الصوتي ممكنًا، أو تتفاعل أجهزة تنفيس متعددة.

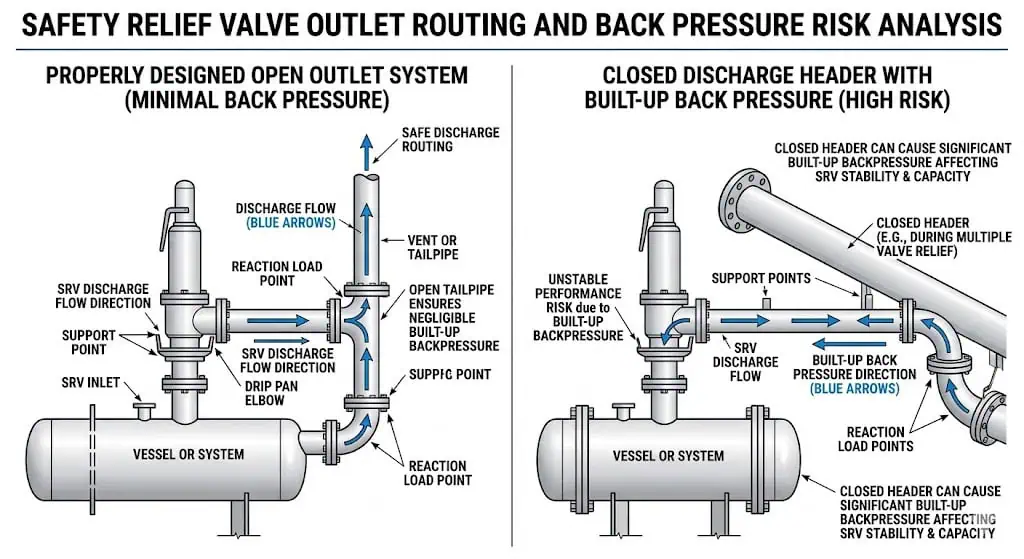

توجيه المخرج، والضغط الخلفي، وسلامة التفريغ

يحدد موقع صمام الأمان والتنفيس أيضًا كيفية تصرف نظام التفريغ، مما يؤثر على استقرار الصمام، وأداء التنفيس، والأحمال الميكانيكية، وسلامة الأفراد. يمكن أن يصبح موقع المدخل الصحيح تقنيًا تركيبًا سيئًا إذا تسبب خط التفريغ في ضغط تراكمي مفرط، أو تصريف سيئ، أو أحمال رد فعل ضارة، أو اتجاه تفريغ غير آمن.

بالنسبة للصمام المتصل بشعلة أو رأس مشترك، يجب تقييم ضغط المخرج لكل من تدفق التنفيس الخاص بالصمام وأحمال التنفيس المتزامنة الأخرى ذات المصداقية. صمام محمل بنابض تقليدي، صمام أمان متوازن مع الضغط الخلفي, وصمام يعمل بالبايلوت لا يستجيبان بشكل متطابق لضغط المخرج.

سيناريو هندسي مركب: صمام تقليدي تم تشغيله بشكل مقبول لعدة سنوات قبل توصيل جهاز تنفيس جديد بنفس الرأس. خلال اضطراب لاحق، تعرض الصمام الأصلي للاهتزاز وأعيد إغلاقه بشكل سيء. لم يتغير الصمام، لكن نظام التفريغ قد تغير. زاد حمل التنفيس المضاف الضغط الخلفي المتراكم. كان الإجراء التصحيحي هو إعادة التحقق من هيدروليكية الرأس ومراجعة ما إذا كان التكوين المتوازن أو الذي يعمل بالبايلوت مطلوبًا.

لتحليل إضافي لمخرج الضغط والضغط الخلفي، انظر الضغط الخلفي والمنفاخ و دليل تركيب صمامات الأمان.

سهولة الوصول للفحص والاختبار والصيانة

يجب وضع صمام أمان تنفيس الضغط في مكان يمكن للفنيين من خلاله فحص الصمام وإزالته واختباره وإعادة تركيبه بأمان دون تفكيك كبير أو تعرض غير متحكم فيه للعملية. غالبًا ما يتم التقليل من أهمية الوصول للصيانة أثناء التصميم. قد يلبي الصمام منطق حماية الضغط الأساسي ولكنه يصبح تركيبًا سيئًا لدورة الحياة إذا لم تتمكن فرق الصيانة من الوصول إليه بأمان.

يسهل الوصول الجيد ما يلي:

• الفحص البصري للتآكل، التسرب، الأختام المفقودة، فتحات التهوية التالفة، أو لوحات الأسماء المعدلة.
• الإزالة الآمنة للاختبار على الطاولة، الإصلاح، أو إعادة التصديق.
• التحقق من ضغط الضبط، إحكام المقعد، الرقم التسلسلي، وتحديد الخدمة.
• استخدام معدات الرفع دون وضع حمل على وصلات الأنابيب الصغيرة أو أجهزة القياس.
• الوصول إلى فتحات غطاء المنفاخ، أنابيب البايلوت، المصارف، أجهزة منع الاختبار، وأذرع الرفع حيثما ينطبق ذلك.
• إعادة التركيب بكفاءة وتأكيد عودة صمامات العزل إلى وضع التشغيل المطلوب.

بعد الإصلاح أو الضبط، يجب إعادة معايرة الصمام واختباره وتوثيقه وإعادة ختمه وفقًا لمتطلبات المالك المختصة ونظام جودة الإصلاح. حيثما يكون هناك مسار إصلاح معترف به من قبل المجلس الوطني مطلوبًا، فإن شهادة تفويض VR قد ينطبق الإطار.

تحذير دورة الحياة: أحد أكثر أخطاء التعديل شيوعًا هو حل مشكلة الحماية على الورق مع خلق مشكلة غير آمنة في الإزالة أو الاختبار أو إعادة التركيب في الموقع.

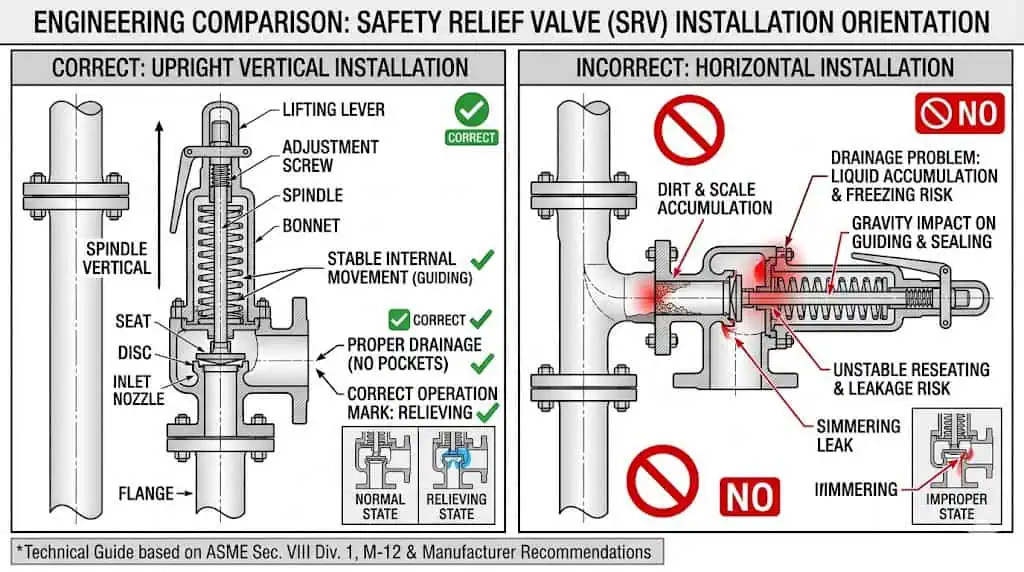

ما هو اتجاه التركيب المطلوب عادةً؟

لماذا يعتبر التركيب الرأسي هو الممارسة القياسية؟

عادةً ما يتم تركيب صمامات الأمان المباشرة المحملة بنابض بشكل عمودي مع المحور الرأسي، ما لم تسمح الجهة المصنعة صراحةً بتوجيه آخر للطراز المحدد. تم تطوير الأجزاء المتحركة الداخلية، ومحاذاة النابض، وخلوصات الدليل، والتصريف، وأساس الاختبار بشكل عام حول التركيب العمودي.

يساعد التركيب العمودي على:

• الحفاظ على حركة القرص والمحور والدليل بشكل يمكن التنبؤ به.
• تقليل التحميل الجانبي غير المتساوي والاحتكاك على المكونات المتحركة.
• دعم سلوك فتح وإعادة إغلاق متسق.
• تقليل فرصة تجمع المكثفات أو الرواسب أو الحطام ضد أسطح الجلوس والتوجيه.
• الحفاظ على ترتيب التركيب متسقًا مع أساس الاختبار والشهادة الخاص بالجهة المصنعة.

يسأل المستخدمون أحيانًا عما إذا كان التركيب الأفقي مقبولًا عندما تكون المساحة محدودة. بالنسبة لصمام قياسي محمل بنابض، لا ينبغي افتراض الإجابة. يتطلب التركيب الأفقي أو المائل أو المقلوب تأكيدًا صريحًا من الجهة المصنعة لهذا التصميم، جنبًا إلى جنب مع قبول المهندس المسؤول وسلطة الفحص المعمول بها.

ماذا يحدث إذا كان الاتجاه خاطئًا؟

يمكن أن يؤدي الاتجاه غير الصحيح إلى تقليل الموثوقية حتى عندما لا يفشل الصمام على الفور. قد يستمر صمام أفقي أو مائل في الفتح أثناء الاختبار الأولي، ولكنه قد يتعرض لتآكل غير متساوٍ في الدليل، أو احتفاظ بالتكثيف، أو تلوث أسطح الجلوس، أو إعادة جلوس غير مستقرة بعد التشغيل المتكرر.

• قد تتعرض مكونات القرص، أو المحور، أو الدليل لأحمال جانبية.
• قد تتجمع الأوساخ والتكثيف في مواقع داخلية حساسة.
• قد يفشل الصمام في الانغلاق بشكل سليم بعد الرفع.
• يمكن أن تتدهور إحكام الغلق مع تكرار الدورات.
• قد لا تعمل ترتيبات التصريف وفتحة تهوية الغطاء كما هو مقصود.
• قد يتم رفض التركيب لأنه لا يتطابق مع تعليمات الشركة المصنعة أو أساس التصميم المعتمد.

سيناريو هندسي مركب: استخدمت وحدة تركيب مدمجة (skid) تركيبًا أفقيًا لتجاوز الهياكل الفولاذية. لم يفشل الصمام على الفور، ولكن تطور تسرب متكرر بعد عدة دورات. وجد الفحص وجود تكثف ورواسب حول منطقة الدليل والمقعد. تطلب التصحيح طويل الأجل إعادة تصميم الدعم واستعادة الاتجاه المعتمد من الشركة المصنعة بدلاً من تكرار صقل المقعد.

القوانين والمعايير وقواعد الشركة المصنعة التي تؤثر على الموقع

توقعات ASME و API والأكواد الأخرى المعمول بها

لا تتطلب الأكواد والمعايير مجرد وجود حماية لتنفيس الضغط. بل تؤثر أيضًا على حدود الضغط المحمية، وأساس تحديد الحجم، وترتيب المدخل، ونظام التفريغ، ومسار الفحص، ومتطلبات الإصلاح. تجيب المستندات المختلفة على أسئلة هندسية مختلفة، لذلك لا ينبغي التعامل معها على أنها قابلة للتبديل.

• معيار ASME BPVC القسم الأول ينطبق على غلايات الطاقة ومسار كود صمامات الأمان المرتبطة بالغلايات.
• ASME BPVC القسم الثامن، القسم 1 يوفر متطلبات لتصميم أوعية الضغط وتصنيعها وفحصها واختبارها واعتمادها.
• API 520 الجزء الأول يتناول تحديد الحجم والاختيار لأجهزة تخفيف الضغط في المصافي وخدمات صناعة العمليات ذات الصلة.
• API 520 الجزء الثاني يتناول التركيب، بما في ذلك اعتبارات نظام المدخل والمخرج.
• API 521 يتناول أنظمة تخفيف الضغط وتفريغه ودعم مراجعة سيناريو التنفيس على مستوى النظام.
• API 527 يختبر إحكام إغلاق المقعد لصمامات تنفيس الضغط.
• يوفر API RP 576 إرشادات الفحص لأجهزة تنفيس الضغط ويدعم تخطيط فحص دورة الحياة.
• ISO 4126-1 يوفر متطلبات المنتج العامة لصمامات الأمان؛ إنه معيار منتج ولا يحل محل تحليل التركيب الخاص بالتطبيق.
• قد تؤثر متطلبات المجلس الوطني (National Board) والمجلس الوطني لتفتيش المراجل والمعدات (NBIC) على القبول للفحص والإصلاح وإعادة المعايرة وإعادة الخدمة.

قد يتم تركيب صمام متوافق مع الكود بشكل غير صحيح. على العكس من ذلك، قد يفشل التركيب الذي يبدو أنيقًا في المراجعة الفنية إذا لم يحمِ حدود الضغط الصحيحة، أو يطابق أساس السعة المعتمد، أو يتوافق مع مسار التركيب المعتمد.

حدود المعايير: مسار الكود المطبق يتحكم في موافقة المشروع وقبول الفحص. تفضيل الكتالوج أو تركيب سابق في مصنع آخر لا يحل محل المراجعة الخاصة بالمشروع.

لماذا لا تزال تعليمات الشركة المصنعة مهمة

حتى عندما يكون إطار الكود واضحًا، تظل تعليمات التركيب الخاصة بالشركة المصنعة ضرورية لأنها تحدد قيود المنتج المحددة. قد تحدد الشركة المصنعة للصمام الاتجاه، والضغط الخلفي المسموح به، وترتيبات تهوية الغطاء، وحدود وصلات الدخول والخروج، واحتياطات الاهتزاز، وطرق الرفع، ومتطلبات التخزين، وتوفير التصريف، والحد الأدنى لمساحات الخدمة.

تغطي وثائق الشركة المصنعة عادةً:

• اتجاه التركيب المسموح به.
• قيود تكوين مدخل ومخرج الصمام.
• حدود الضغط الخلفي ومتطلبات التصحيح.
• معالجة تهوية الغطاء لصمامات المنفاخ المتوازنة.
• توجيه خط استشعار البايلوت لصمامات الأمان التي تعمل بالبايلوت.
• التصريف والحماية من العوامل الجوية.
• المناولة والرفع والتخزين والحفظ.
• إجراءات الفحص والتفكيك والاختبار والصيانة.

تعليمات الشركة المصنعة لا تحل محل تصميم نظام التنفيس، ولكنها تحدد كيفية تركيب المنتج المختار ليبقى ضمن حدود التشغيل المختبرة والمدعومة.

نصيحة التحكم في المستندات: احتفظ بدليل التركيب والصيانة في ملف تسليم المشروع وملف تاريخ الصمام، وليس فقط في مراسلات الشراء الأصلية.

حالات خاصة يخطئ فيها المستخدمون غالبًا

قيود المساحة، والتحديثات، وحدود المصانع القائمة

قيود المساحة لا تلغي المتطلبات الهندسية التي تحكم موقع صمام تنفيس الأمان. غالبًا ما تحاول مشاريع التحديث وضع الصمام في المساحة الوحيدة المتاحة بدلاً من الموقع الوقائي الصحيح. يمكن أن يؤدي ذلك إلى مسارات مدخل أطول، أو تركيبات مفرطة، أو دعم ضعيف، أو وصول ضعيف للصيانة، أو تركيب غير عمودي.

تشمل الأخطاء الشائعة في التحديثات ما يلي:

• إضافة طول أنبوب ببساطة لتجاوز منصة أو مسار كابل أو عضو إنشائي.
• نقل الصمام لتحسين الوصول مع زيادة فقدان ضغط المدخل.
• تركيب الصمام في مكان يتطلب لاحقًا قطع الخط أو العمل الساخن أو سقالات واسعة للإزالة.
• قبول التركيب الأفقي أو المائل لأن التصميم الحالي مزدحم.
• نقل أحمال أنابيب التفريغ الثقيلة إلى مخرج الصمام.
• إعادة استخدام رأس تفريغ قديم دون التحقق من سعة التنفيس المطلوبة الجديدة.
• تركيب صمام عزل للصيانة دون تحديد متطلبات القفل أو الختم أو التشابك أو التحكم في التشغيل.

يتطلب صمام العزل بين المعدات المحمية وصمام تنفيس الأمان عناية خاصة. يجب استخدام هذه الترتيبات فقط عندما تسمح بها الكود الحاكم وإجراءات المالك وحيث يضمن النظام توفر حماية كافية لتنفيس الضغط. يمكن لصمام العزل الذي يُترك مغلقًا بعد الصيانة أن يبطل نظام الحماية بالكامل حتى عندما يكون صمام تنفيس الضغط نفسه بالحجم والمعايرة الصحيحين.

تصميمات الأنظمة غير العادية، والتركيب عن بُعد، والأنظمة المجمعة

يمكن قبول التركيب عن بعد والتخطيطات المجمعة فقط عند التعامل معها كحالات هندسية كاملة بدلاً من قرارات الراحة. يمكن أن تتسبب وحدات التجميع المعبأة، والوحدات المدمجة، والأنظمة المتصلة بالشعلة، وترتيبات تبديل الصمامات الاحتياطية، وأنظمة التنفيس المجمعة في تفاعلات غير مرئية من ورقة بيانات الصمام وحدها.

• التركيب عن بُعد يزيد من طول المدخل ويمكن أن يقوض الفتح المستقر.
• يمكن أن تتسبب مشعبات الدخل المشتركة في حدوث تفاعل بين الصمامات أو المعدات المحمية.
• يمكن أن تتسبب أنظمة التفريغ المشتركة في حدوث ضغط خلفي متراكب ومتزايد.
• قد تترك صمامات التبديل المعدات دون حماية إذا لم يتم التحكم في موضعها والتحقق منه.
• يمكن أن يؤدي تصميم الدعم الضعيف إلى نقل الأحمال التفاعلية أو الحرارية إلى الصمام وفوهة المعدات.
• يمكن لأقراص التمزق المثبتة في المنبع أو المصب تغيير متطلبات فقدان الضغط والفحص والمراقبة.
• قد تحتاج الصمامات التي تعمل بالبايلوت إلى توجيه خاص لخط الاستشعار، والتصريف، والترشيح، والحماية من التجمد.

درس صناعي: عندما تفشل التكوينات غير العادية، غالبًا ما يُلام صمام تنفيس الضغط أولاً. غالبًا ما يُظهر الفحص التفصيلي أن فقدان المدخل، أو الدعم، أو الضغط الخلفي للمخرج، أو ممارسات العزل، أو أنابيب البايلوت، أو التصريف، أو هندسة التركيب قد تسببت في المشكلة الحقيقية.

الحد الهندسي: التكوين الخاص ليس خاطئًا تلقائيًا، ولكنه يتطلب تحليلًا معتمدًا وموافقة بدلاً من الاعتماد على المساحة المتاحة أو التشابه البصري مع تركيب آخر.

ما يجب على المستخدمين التحقق منه قبل الانتهاء من موقع صمام تنفيس الضغط الأمان

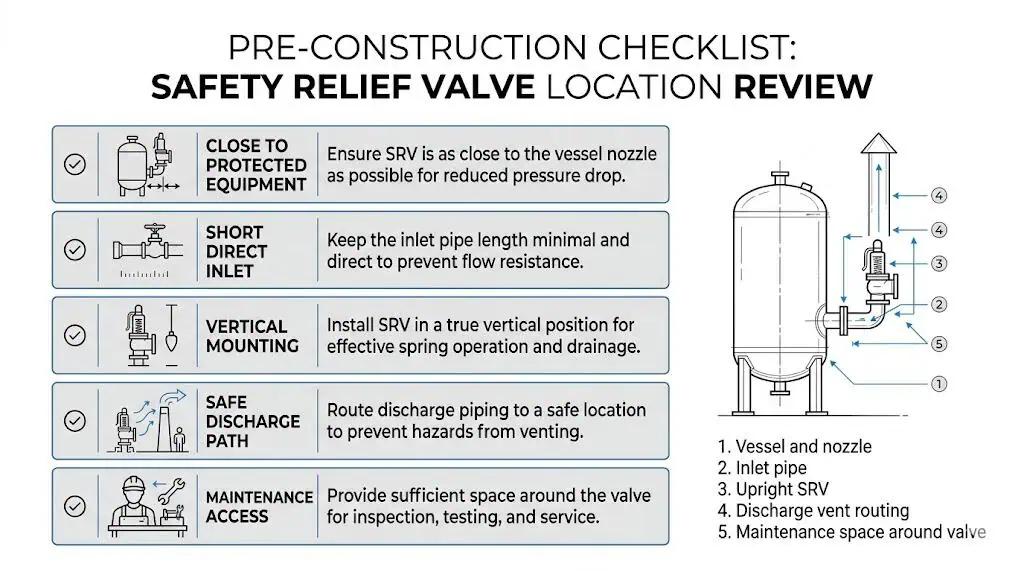

قائمة التحقق من التركيب قبل الإنشاء

قبل بدء الإنشاء، يجب على فريق المشروع التأكد من أن الموقع المحدد يحمي حدود الضغط الفعلية ويحافظ على الافتراضات المستخدمة في حسابات التنفيس. يساعد المراجعة المنظمة قبل التركيب في منع إعادة العمل، وفشل الفحص، وسلوك بدء التشغيل غير المستقر، وظروف الصيانة غير الآمنة.

• تأكد من أن الصمام يحمي الوعاء الصحيح، أو الغلاية، أو قطعة المعدات، أو قسم الأنابيب المعزول.
• تأكد من عدم وجود صمام عملية، أو صمام عدم رجوع، أو تكوين تشغيل يمكن أن يعزل الصمام عن مصدر الضغط المحمي عن غير قصد.
• تأكد من أن وصلة المدخل قصيرة ومباشرة قدر الإمكان وخالية من القيود غير الضرورية.
• تأكد من أن فقدان ضغط المدخل مقبول تحت تدفق التنفيس، وليس فقط أثناء التشغيل العادي.
• تأكد من أن اتجاه التركيب رأسي ما لم توافق الجهة المصنعة على ترتيب آخر بشكل خاص.
• تأكد من أن الصمام المختار لديه كفاية السعة المعتمدة للتنفيس للسيناريو الحاكم.
• تأكد من أن نظام المخرج لن يخلق ضغطًا خلفيًا متراكبًا أو متراكمًا لم تتم مراجعته.
• تأكد من أن أنابيب التفريغ مدعومة بشكل مستقل وأن أحمال رد الفعل قد تم تقييمها.
• تأكد من أن التفريغ الجوي موجه بعيدًا عن الأفراد ومصادر الاشتعال والمناطق المأهولة والمعدات المعرضة للخطر.
• تأكد من ترتيب المصارف وفتحات الغطاء وخطوط البايلوت والحماية من العوامل الجوية بشكل صحيح.
• تأكد من أن الفنيين لديهم وصول آمن للفحص والإزالة والاختبار وإعادة الاعتماد.
• تأكد من أن لوحة اسم الصمام، وصحيفة البيانات، وضغط الضبط، والمادة، ووسط الخدمة، وأساس التركيب تتطابق مع الواجب الفعلي.
• تأكد من أن مواضع صمامات العزل وطرق التحكم تحافظ على حماية التنفيس المطلوبة.
• تأكد من تضمين ضغط الضبط، وإحكام المقعد، ووثائق السعة، وسجلات المواد في حزمة التسليم.

نصيحة للتحكم في المشروع: قم بتضمين مراجعة الموقع في تصميم نظام التنفيس، ومراجعة قابلية الإنشاء، ومراجعة إجهاد الأنابيب، والاكتمال الميكانيكي، ومراجعة السلامة قبل التشغيل، وتخطيط الصيانة.

نظام تحكم ورقة بيانات طلب عرض سعر صمام الأمان يجب أن يشمل المعدات المحمية، وسيناريو التنفيس، وضغط الضبط، والسعة المطلوبة، والضغط الخلفي، وأنابيب الدخول والخروج، والمواد، والاتجاه، والوثائق، ومتطلبات الفحص قبل إصدار أمر الشراء.

أخطاء شائعة في تحديد الموقع تؤدي إلى إعادة العمل

معظم إعادة العمل المتعلقة بالموقع تأتي من عدد محدود من أخطاء التركيب المتكررة. غالبًا ما تبدو هذه المشكلات بسيطة أثناء تطوير التخطيط ولكنها تصبح واضحة أثناء التشغيل، أو الفحص، أو حدث التنفيس الفعلي الأول.

سيناريو هندسي مركب: خلال فترة توقف للصيانة، قامت محطة بتركيب صمام أمان (PSV) بديل بنفس الحجم باستخدام أبعاد الفلنجة الأصلية وضغط الضبط. ومع ذلك، تم تحسين وحدة التشغيل، وزادت حمولة التنفيس المطلوبة. كان الصمام البديل مناسبًا تمامًا ولكنه لم يكن لديه سعة موثقة كافية. تم اكتشاف الخطأ أثناء المراجعة الهندسية النهائية. كان الوقاية من ذلك هو إعادة التحقق من سعة التنفيس المطلوبة بدلاً من اعتبار قابلية التبادل المادي دليلاً على الحماية.

مراجعة الموقع بعناية قبل الإنشاء أو الاستبدال تكلف عادةً أقل من تصحيح عدم استقرار المدخل، أو الضغط الخلفي للمخرج، أو الوصول السيئ، أو السعة غير الكافية بعد بدء التشغيل.

عادةً ما يتم وضع صمام تنفيس الأمان بالقرب قدر الإمكان من المعدات المحمية، وتركيبه بشكل عمودي، وتوصيله عبر مسار مدخل قصير ومباشر وغير مقيد. هذه القاعدة الأساسية تجيب على سؤال البحث، ولكن الهندسة الجيدة تتطلب أيضًا مسار تصريف آمن، وضغط خلفي مقبول، وسعة تنفيس معتمدة كافية، ودعم مناسب، وترتيبات عزل محكومة، وإمكانية الوصول للصيانة، ومواءمة مع سيناريو الضغط الزائد الفعلي.

• يساعد الموقع الصحيح الصمام على استشعار ضغط المعدات المحمية الحقيقي.
• يُدعم تصميم المدخل الصحيح الفتح المستقر وأداء التنفيس الكامل.
• يدعم التوجيه الصحيح الحركة المتوقعة، والتصريف، وإعادة الجلوس.
• يتحكم توجيه المخرج الصحيح في الضغط الخلفي، وأحمال رد الفعل، والتصريف، وخطر الإطلاق.
• يدعم الوصول الصحيح الفحص والاختبار والإصلاح وإعادة المعايرة وتتبع دورة الحياة.

أسئلة شائعة

أين يجب تركيب صمام تنفيس الأمان؟

يجب عادةً تركيب صمام تنفيس الأمان بالقرب قدر الإمكان من الوعاء المحمي، أو الغلاية، أو المعدات المضغوطة، أو قسم الأنابيب المسدود.
يقلل هذا من فقدان ضغط المدخل ويساعد الصمام على الاستجابة لضغط النظام المحمي الفعلي. يوفر الموقع المفضل عادةً أقصر مسار مباشر من مصدر الضغط إلى مدخل الصمام مع الحفاظ على التصريف الآمن وإمكانية الوصول للصيانة.

هل يمكن تركيب صمام تنفيس الضغط أفقيًا؟

يجب تركيب معظم صمامات تنفيس الأمان ذات التحميل بنابض بشكل عمودي مع توجيه الساق لأعلى ما لم يوافق المصنع على توجيه آخر بشكل خاص.
يمكن أن يؤثر التركيب الأفقي على حركة الدليل، والتصريف، وإحكام الجلوس، والتآكل، وإعادة الجلوس. يجب دعم التركيب غير العمودي بوثائق المصنع الخاصة بالنموذج والموافقة على المشروع.

ما مقدار أنابيب المدخل الذي يعتبر كثيرًا جدًا؟

يكون ترتيب المدخل مقيدًا للغاية عندما يؤدي فقدان الضغط أو الهندسة أو التفاعل الديناميكي إلى منع التشغيل المستقر للصمام أو إبطال أساس تصميم نظام التنفيس.
لا يوجد طول واحد ينطبق على كل خدمة. يجب مراعاة حجم الأنبوب، والتركيبات، ومرحلة السائل، وتدفق التنفيس، والتأثيرات الصوتية، وتصميم الصمام. المبدأ العام هو إبقاء المدخل قصيرًا ومباشرًا وغير مقيد قدر الإمكان.

هل من المقبول تركيب صمام تنفيس الضغط على الأنابيب بدلاً من الوعاء؟

قد يكون مقبولاً عندما يظل موقع الأنبوب متصلاً مباشرة بمصدر الضغط المحمي في ظل كل حالة تشغيل ذات صلة.
لحماية الوعاء، يُفضل عادةً التركيب المباشر أو شبه المباشر على الوعاء. بالنسبة للتنفيس الحراري أو مقاطع الأنابيب المحظورة، قد يكون التركيب على الخط مناسبًا لأن قسم الأنابيب المحاصر هو الحجم المحمي.

ما الذي يجب على المستخدمين التحقق منه قبل الانتهاء من تحديد موقع الصمام؟

يجب على المستخدمين تأكيد منطق الحماية، وفقدان ضغط المدخل، واتجاه التركيب، وأمان التفريغ، والضغط الخلفي، والدعم، والوصول، والسعة المعتمدة، والوثائق معًا.
يجب أن تشمل المراجعة العملية ما يلي:

• معدات محمية صحيحة أو قسم أنابيب.
• اتصال مدخل قصير ومباشر.
• تركيب عمودي ما لم تتم الموافقة على خلاف ذلك.
• توجيه تصريف آمن ومدعوم.
• ضغط خلفي متراكب ومتراكم مقبول.
• وصول آمن للاختبار والإزالة والصيانة.
• الاتساق مع أساس الكود، وصحيفة البيانات، وحساب التنفيس، وتعليمات الشركة المصنعة.

هل يمكن تركيب صمام عزل بين الوعاء وصمام تنفيس الضغط؟

يجب استخدام صمام عزل المدخل فقط عندما تسمح به الكود الحاكم ومتطلبات المالك وإجراءات التشغيل وعندما يظل توفير حماية كافية لتنفيس الضغط متاحًا بشكل مستمر.
قد يتطلب الترتيب قفلًا، أو ختمًا بالسيارة، أو تشابكًا، أو ضوابط تبديل، أو مؤشرات موضع، أو إجراءات تشغيل رسمية. يمكن لصمام العزل المغلق أن يبطل وظيفة تخفيف الضغط بالكامل.

كيف يؤثر الضغط الخلفي على مكان تركيب صمام تنفيس الأمان؟

يحدد الموقع طول أنبوب المخرج، واتصال رأس التفريغ، وبالتالي الضغط الخلفي الذي يراه الصمام.
يمكن أن يؤثر الضغط الخلفي المفرط المتراكب أو المتراكم على الرفع، والسعة، والتنفيس، وإعادة الجلوس. لذلك، يجب مراجعة نظام المخرج مع موقع الصمام ونوع الصمام.

هل يضمن اتصال مدخل قصير سعة تنفيس كافية؟

لا. يدعم اتصال المدخل القصير التشغيل المستقر، ولكن يجب مع ذلك التحقق من سعة التنفيس المعتمدة مقابل حمل التنفيس المطلوب.
لا يثبت حجم الاتصال وموقع التركيب أن فتحة الصمام المختارة يمكنها تمرير حالة التنفيس الحاكمة.

لماذا يُعد الوصول للصيانة جزءًا من تحديد موقع صمام تنفيس الضغط؟

يجب أن يظل الصمام قابلاً للفحص، والإزالة، والاختبار، والإصلاح طوال فترة خدمته.
يمكن أن يؤدي الوصول السيئ إلى تأخير الاختبار، وتشجيع الفحص غير المكتمل، وتعقيد إزالة الصمام، وزيادة احتمالية إعادة التركيب غير الصحيح أو وضع صمام العزل بعد الصيانة.
