هندسة صمام الأمان المزود بغلاف

يجب تحديد ظروف وسيط التسخين لصمام الأمان المزود بغلاف بشكل منفصل عن ظروف العملية. لا يكون صمام الأمان المزود بغلاف فعالاً حرارياً بمجرد وجود الغلاف. يجب أن يوفر وسيط التسخين حرارة كافية قابلة للاستخدام للحفاظ على وسيط العملية في الحالة المطلوبة، مع بقاء الغلاف ومكونات الصمام وسائل العملية ضمن الحدود المعتمدة. بالنسبة للغلاف المسخن بالبخار، يعني ذلك مراعاة حالة البخار الفعلية عند الغلاف مع التكثف وإزالة المكثفات. أما بالنسبة لوسيط تسخين سائل متداول، فإن درجة الحرارة والتدوير وخصائص السائل تصبح جزءاً من الصورة الحرارية.

أول خطأ في المواصفات يجب تجنبه هو التعامل مع ثلاث كميات مختلفة كما لو كانت متماثلة: درجة حرارة وسيط العملية، ودرجة حرارة وسيط التسخين، ودرجة حرارة التنفيس. إنها تنتمي إلى أسئلة هندسية مختلفة. الغلاف عبارة عن دائرة مرافق حرارية منفصلة. فهو يساعد في التحكم في الحالة الحرارية لوسيط العملية حول جسم الصمام وممر التدفق؛ لكنه لا يحدد ضغط ضبط صمام الأمان، ولا سعة التنفيس المطلوبة، ولا السعة المعتمدة.

ظروف وسط التسخين لصمامات الأمان المزودة بغلاف

A صمام أمان مزود بغلاف يحتوي على وظيفتين يجب تحديدهما بشكل منفصل. يحمل جانب العملية الوسيط المحمي عبر صمام الأمان. ويحمل جانب الغلاف وسيط التسخين حول منطقة من جسم الصمام تحتاج إلى تكييف حراري.

هذا التمييز مهم لأن كل جانب له مدخلات هندسية مختلفة. في جانب العملية، يهتم المهندسون بالوسيط المحمي، ودرجات حرارة التشغيل والتنفيس، وضغط الضبط، وسعة التنفيس المطلوبة، والضغط الخلفي، والمواد، وسيناريو التنفيس الحاكم. أما في جانب الغلاف، فتدور الأسئلة حول وسيط التسخين، وحالة تغذيته، وكيفية عودته أو تصريفه، ومدى انتظام تدويره، وما إذا كان الغلاف ومجموعة الصمام يتحملان تلك الظروف.

يوضح كتالوج منتج ZBNJ الحالي من ZOBAI هذا الفصل بشكل مباشر. تظهر سلسلة ZBNJ بغلاف أو طبقة وسيطة حول الصمام مع توصيلات منفصلة لتدوير البخار؛ كما يحدد الكتالوج ترتيباً اختيارياً للغسل المزدوج بالبخار. تحدد هذه الميزات الدليل الحالي لعائلة المنتج بالنسبة للغلاف المسخن بالبخار، لكنها لا تحدد تصنيفاً عالمياً لضغط أو درجة حرارة الغلاف لكل تكوين من تكوينات ZBNJ.

لهذا السبب لا ينبغي نسخ مواصفات وسيط التسخين من جدول درجة حرارة جانب العملية أو ضغط الضبط الخاص بالصمام. فحد درجة حرارة مدخل العملية، ودرجة حرارة مرافق الغلاف، ودرجة حرارة التنفيس كميات مختلفة لها معانٍ هندسية مختلفة.

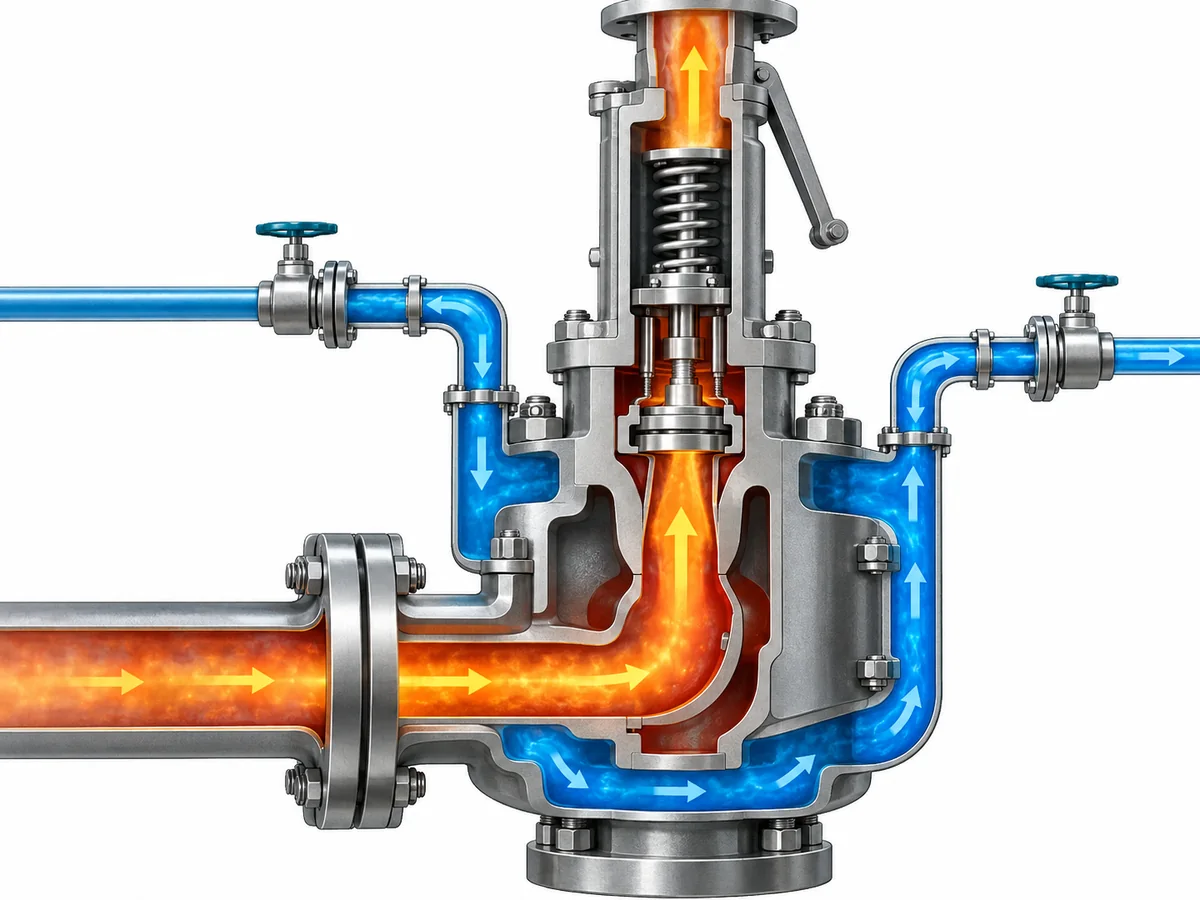

ظروف وسط التسخين لصمام أمان مزود بغلاف كما تظهر في دائرة وسيط منفصلة عن مسار تنفيس العملية المحمي.
مسار تنفيس العملية ودائرة مرافق الغلاف نظامان منفصلان لهما متطلبات مختلفة من حيث الضغط ودرجة الحرارة والتحقق.

حدد الهدف الحراري قبل اختيار وسيط التسخين

نقطة البداية الصحيحة ليست: “ما ضغط البخار الذي يجب أن أستخدمه؟” بل: “ما الحالة التي يجب أن يحافظ عليها وسيط العملية عند الصمام؟”

تكون تسخين الغلاف الجاكيت أكثر أهمية عندما يؤدي التبريد إلى تغيير جوهري في سلوك المائع العملية. واعتمادًا على الخدمة، قد تكون المشكلة زيادة اللزوجة، أو التبلور، أو تكوّن الشمع، أو التصلب، أو أي تغيير آخر يعتمد على درجة الحرارة يجعل المائع أصعب في الحركة عبر مسار التنفيس.

وبالتالي فإن الحالة الحرارية المطلوبة تنبع من المائع العملية وسيناريو التشغيل. وينبغي للمهندس أن يعرف، حسب الاقتضاء، درجة حرارة العملية الطبيعية، ودرجة الحرارة التي يصبح المائع عندها صعب التعامل، واتجاه لزوجته، وسلوك التصلب أو التبلور، والتعرّض للبيئة المحيطة، وتأثير العزل.

قد تختلف الحالة الحاكمة أيضًا بين التشغيل الطبيعي والحالات الأخرى. فجسم الصمام الذي يبقى دافئًا أثناء التشغيل المستمر للعملية قد يبرد خلال فترة توقف طويلة، أو بدء التشغيل، أو الإيقاف، أو الفقد المؤقت لخدمة التسخين. وما إذا كانت هذه الحالات مهمة يعتمد على العملية الفعلية. ولا ينبغي تحويلها إلى قاعدة عامة لتحديد مقاس الغلاف الجاكيت.

يوضح مثال تمثيلي هذه النقطة. لنأخذ مائعًا عملية يبقى سائلًا متحركًا عند درجة حرارة تشغيله الطبيعية لكنه يصبح تدريجيًا أكثر لزوجة مع برودته. فطالما يصل المائع العملية الساخن باستمرار إلى وصلة الصمام، قد تبدو الحاجة إلى حرارة مساعدة قليلة. لكن خلال فترة توقف ممتدة، قد يبرد المائع المحتجز أو بطيء الحركة حول الصمام نحو ظروف البيئة المحيطة. وبالتالي تُحدَّد متطلبات التسخين بحالة المائع العملية التي يجب الحفاظ عليها—وليس بتفضيل عشوائي لغلاف جاكيت أكثر سخونة.

حدِّد أولًا المتطلب الحراري من جهة العملية. ثم حدِّد حالة خدمة الغلاف الجاكيت اللازمة لدعمه.

درجة حرارة وضغط وسيط التسخين يحددان حالة التسخين المتاحة

بعد فهم الهدف الحراري، يمكن تقييم وسيط التسخين. فطبيعته مهمة لأن الوسائط المختلفة تنقل الحرارة بطرق مختلفة.

ظروف البخار

بالنسبة للبخار المشبع، يرتبط الضغط ودرجة حرارة التشبع. فالبخار الداخل إلى غلاف تسخين أبرد قد يتكثف ويطلق الحرارة الكامنة إلى جدار الغلاف. وبالتالي فإن حالة البخار المتحققة فعليًا في الغلاف تهم درجة حرارة التسخين المتاحة وانتقال الحرارة.

ولهذا فإن تحديد ضغط خط البخار الرئيسي فقط قد يكون غير كافٍ. فقد تجعل أجهزة التحكم، وفقد الضغط، وظروف الرجوع، وحالة تشغيل الغلاف، الحالة الفعلية عند الصمام مختلفة عن حالة الخط الرئيسي الاسمية.

كما أن حالة البخار مهمة. فلا ينبغي تلقائيًا معاملة البخار المحمص على أنه مكافئ حراريًا للبخار المشبع المتكثف عند نفس الوصف الاسمي. لذلك ينبغي تحديد الغلاف المسخن بالبخار بمصطلحات تسمح بفهم حالة الوسيط الفعلية عند الغلاف بدلًا من اختصارها إلى رقم ضغط واحد.

لا يوجد ضغط بخار عام يمكن الدفاع عنه لجميع صمامات الأمان المزودة بغلاف جاكيت. فالحالة المناسبة تعتمد على درجة حرارة العملية المطلوبة، ومسار انتقال الحرارة، وفقد البيئة المحيطة، وبناء الغلاف، والحدود المسموح بها للصمام المختار.

ظروف الماء الساخن أو سائل نقل الحرارة

يتبع نظام تسخين السائل المتداول آلية مختلفة. لا توجد دورة تكثيف بخار توفّر حرارة كامنة في الغلاف. تؤثر درجة حرارة الكتلة المتاحة لسائل التسخين، ودورانه، وخصائصه الفيزيائية، وانخفاض درجة الحرارة عبر الدائرة، جميعها في إيصال الحرارة.

وهذا يجعل الدورة مدخلاً تصميمياً أساسياً. قد تبدو درجة حرارة تغذية سائل التسخين كافية على ورقة البيانات بينما يكون أداء الغلاف الفعلي أقل من المتوقع لأن الدورة غير كافية أو لأن حالة الرجوع ليست كما افترض التصميم.

تسمح بعض تصاميم صمامات الأمان المزودة بغلاف من مصنّعين آخرين باستخدام زيت نقل الحرارة أو سوائل تسخين أخرى. لا ينبغي تحويل هذه الحقيقة الهندسية العامة إلى ادعاء يخص منتجات ZOBAI. تؤكد الأدلة الحالية لـ ZOBAI ZBNJ البخار المتداول؛ ويظل استخدام الزيت الحراري أو الماء الساخن أو أي وسيط تسخين آخر لصمام ZBNJ معيّن رهناً بتأكيد المنتج.

ما الحالة الحرارية التي تحققها هذه المنفعة في الغلاف تحت ظروف التشغيل والرجوع الفعلية؟

التغذية والرجوع والتصريف والتحكم تحدد ما إذا كانت الحرارة تُوصَّل فعلاً

تصف بيانات تغذية وسيط التسخين طرفاً واحداً فقط من النظام. يعتمد انتقال الحرارة الفعلي على ما إذا كان الوسيط قادراً على التحرك عبر الغلاف ومغادرته بالحالة المقصودة.

في الغلاف المسخّن بالبخار، يجب أن يصل البخار إلى سطح نقل الحرارة وأن يُزال المتكثف الناتج بالشكل المناسب. وإذا تراكم المتكثف، فقد تتدهور حالة انتقال الحرارة الفعلية على جانب البخار. لذلك قد يكون لغلاف البخار حالة تغذية تبدو كافية بينما يظل التسخين ضعيفاً لأن جانب المتكثف في الدائرة لا يعمل كما هو مقصود.

وهذا أحد أسباب وجوب تمييز مواصفات الغلاف بين تغذية البخار وحالة الرجوع أو التصريف. وتشمل الأسئلة الهندسية ذات الصلة:

  • ما حالة البخار التي تصل إلى الغلاف؟
  • هل يمكن للمتكثف مغادرة الغلاف كما هو مقصود؟
  • هل يتوافق ضغط الرجوع مع التصريف الفعّال؟
  • كيف يتم التحكم في حالة التسخين؟
  • ماذا يحدث أثناء بدء التشغيل أو الإيقاف أو فقدان إمداد البخار؟

لا تعني هذه الأسئلة وجود ترتيب عالمي لمصائد البخار أو حد ثابت لضغط المكثفات الخلفي. تلك القرارات تنتمي إلى تصميم نظام المرافق الفعلي ومتطلبات تركيب الصمام المختار.

المسألة المكافئة لوسط التسخين السائل هي الدوران. يحتاج المهندس إلى معرفة ما إذا كان سائل التسخين يمر عبر الغلاف بكمية كافية للحفاظ على الحالة الحرارية المقصودة. درجة حرارة الإمداد دون معلومات الدوران ليست وصفًا كاملًا لواجب التسخين.

فلسفة التحكم مهمة أيضًا. الغلاف الذي يستقبل مرافقًا بأقصى درجة حرارة دون تحكم كلما توفر خط الإمداد في المصنع قد لا يعطي نفس نتيجة العملية التي يعطيها غلاف تُنظَّم فيه حالة التسخين حول هدف حراري محدد.

الدرس الأوسع واضح: درجة حرارة الإمداد الاسمية ليست نفسها أداء الغلاف المُثبت.

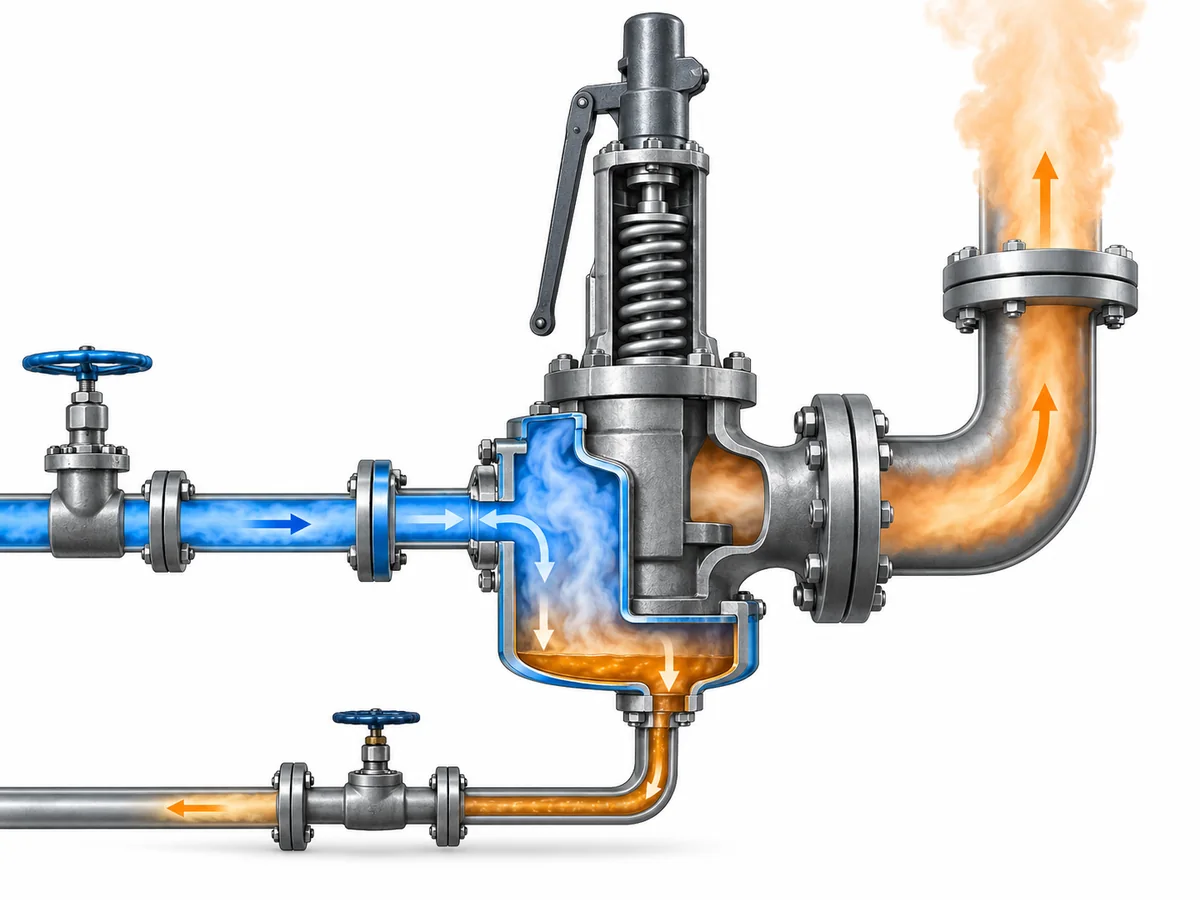

دائرة غلاف بخاري تصورية تُظهر إمداد البخار، والتكاثف حول صمام الأمان، ورجوع المكثفات بشكل منفصل عن مسار العملية.
يعتمد التسخين المفيد بالغلاف على دائرة البخار والمكثفات الكاملة، بما في ذلك الإمداد والتصريف والعودة والتحكم، وليس على درجة حرارة خط الإمداد الاسمية وحدها.

الحرارة غير الكافية والتسخين غير المناسب يخلقان حدود فشل مختلفة

يجب أن يراعي مواصفة الغلاف المفيدة جانبي الحد الحراري.

عندما يصبح وسط العملية أكثر لزوجة أو يتبلور أو يتصلب أثناء تبريده، قد يسمح التسخين غير الكافي بالغلاف للمادة في ممر الصمام أو منطقة الفوهة بالتحرك نحو تلك الحالة غير المواتية. وقد تتراوح النتيجة العملية من زيادة المقاومة أو الترسبات إلى تقييد مسار التنفيس أو إعاقة حركة الصمام، وذلك حسب الوسط والهندسة ودرجة التبريد وحالة الصمام.

تدعم الأدلة هذه العلاقة الاتجاهية، لكنها لا تدعم عقوبة رقمية عالمية. سيكون من غير المناسب القول إن انخفاضًا معينًا في درجة حرارة الغلاف ينتج عنه فقدان ثابت لسعة التنفيس، أو أن التسخين غير الكافي سيؤدي دائمًا إلى فشل الصمام في الفتح. تتطلب تلك النتائج أدلة خاصة بالخدمة.

الافتراض المعاكس غير آمن أيضًا: فزيادة الحرارة لا تعني تلقائيًا أداءً أفضل.

بعد الحفاظ على الوسيط التشغيلي ضمن حالته الحرارية المطلوبة، قد لا توفر الحرارة الإضافية أي فائدة عملية. ويجب أن تظل حالة التسخين متوافقة مع:

  • الوسط العملية؛;
  • حدود ضغط ودرجة حرارة الغلاف؛;
  • سائل التسخين نفسه؛;
  • مواد الجسم والأجزاء الداخلية؛;
  • الحشوات أو السدادات أو مواد المقعد اللين حيثما وُجدت؛;
  • مكونات الصمام الأخرى الحساسة لدرجة الحرارة في التكوين المختار.

يجب ألا يحوّل المقال هذه الاحتمالات إلى تنبؤات فشل عامة. فعلى سبيل المثال، قد يكون البلمرة أو التفحيم أو تدهور السدادة أو تأثيرات النابض أو التآكل مخاوف هندسية حقيقية في خدمات معينة، لكن لا يمكن افتراضها لكل صمام مزود بغلاف لمجرد أن درجة حرارة التسخين مرتفعة.

استخدم حرارة مضبوطة كافية للحفاظ على حالة العملية المطلوبة، مع إبقاء وسيط التسخين ضمن كل حد موثّق للعملية والغلاف والمادة ومكونات الصمام.

مطابقة ظروف الغلاف مع بناء الصمام والحدود الموثّقة

يجب تلبية المتطلب الحراري للعملية ونطاق تشغيل المنتج في الوقت نفسه.

قد يحتاج الغلاف إلى تحمّل ضغط وسيط التسخين ودرجة الحرارة والدورات وأحمال التوصيل المطبقة. وقد يحتوي الصمام نفسه أيضًا على مكونات تعتمد درجة حرارتها المسموحة على المادة أو التكوين. وهذه الحدود خاصة بكل منتج.

وهذا مهم بشكل خاص عند قراءة كتالوج صمامات الأمان. فالجدول الذي يعطي درجة حرارة مدخل الصمام المسموحة أو نطاق ضغط الضبط أو مادة الجسم أو اختيار النابض لا يحدد تلقائيًا الحالة المسموحة داخل غلاف التسخين.

يوفر كتالوج ZOBAI ZBNJ الحالي معلومات مفيدة عن هوية المنتج: فهو يؤكد السلسلة المزودة بغلاف، ويوضح الطبقة البينية للجسم، ويحدد توصيلات البخار المتداول، ويقدم معلومات الطراز والمواد. وهو لا يحدد, ، في الصفحات التي تتم مراجعتها حاليًا، قدّم قيمة مؤكدة بشكل منفصل للحد الأقصى لضغط البخار في الغلاف ZBNJ أو الحد الأقصى لدرجة حرارة الغلاف. لذلك تبقى حدود الوسيط المساعد هذه بنودًا تتطلب تأكيدًا للطراز المختار.

الصمام المزود بغلاف ليس تلقائيًا صمامًا لدرجات الحرارة العالية

يمنع هذا التمييز خطأً شائعًا آخر في المواصفات.

يعالج الصمام المزود بغلاف مشكلة التكييف الحراري في جانب العملية. بينما اختيار صمام أمان لدرجات الحرارة العالية يعالج قدرة مجموعة الصمام ومواده ومكوناته على العمل عند درجات حرارة العملية والتنفيس المعنية.

قد تتداخل هذه المتطلبات، لكن لا يثبت أي منها الآخر.

قد يحتاج الصمام إلى غلاف تسخين لأن وسيط العملية يتصلب عند درجة حرارة معتدلة نسبيًا. وبالمقابل، قد تتطلب تطبيقات التنفيس عند درجات حرارة عالية مواد متخصصة أو ترتيبات مكونات معينة حتى عند عدم الحاجة إلى غلاف.

لذلك يجب على المهندسين، بالنسبة للصمام المختار، التحقق من حدود الوسيط المساعد للغلاف و حدود درجة حرارة جانب العملية بشكل منفصل.

ما الذي يجب تحديده قبل اختيار أو تسعير صمام أمان مزود بغلاف

يجب أن يحتوي الاستفسار الفني المفيد على مجموعتين من البيانات: معلومات خدمة التنفيس التي تحدد واجب صمام الأمان، ومعلومات المنفعة الحرارية التي تحدد واجب الغلاف.

تم فصل قائمة التحقق التالية عمدًا حتى لا يُخطئ بين ظروف التسخين ومدخلات حساب مقاسات تنفيس الضغط.

المعلومات المطلوب تقديمها لماذا هو مهم
الوسط التشغيلي والتركيب ذو الصلة يحدد سلوك المائع وتوافقه مع المواد وما إذا كان التبريد قد يسبب مشكلات في اللزوجة أو التبلور أو التصلب
درجة حرارة التشغيل العادية تحدد الحالة الحرارية المعتادة للعملية
درجة حرارة التنفيس تنتمي إلى حالة تنفيس الضغط وقد تختلف عن درجة حرارة منفعة الغلاف
الحد الأدنى المقبول لحالة المائع التشغيلي، حيث يكون معروفًا يحدد الغرض الفعلي من التسخين بدلًا من نقطة ضبط عشوائية للغلاف
ضغط الضبط مطلوب لاختيار صمام الأمان؛ وهو ليس ضغط وسيط التسخين
سعة التنفيس المطلوبة أو أساس الحساب يحدد واجب التنفيس بشكل مستقل عن الغلاف
الضغط الخلفي وظروف التصريف حيثما كان ذلك مناسبًا قد يؤثر على تكوين الصمام وأدائه
هوية وسيط التسخين يميز البخار عن السائل المتداول أو أي مرفق مساعد معتمد آخر
درجة حرارة تغذية وسيط التسخين تحدد أحد مكونات حالة التسخين المتاحة
ضغط تغذية وسيط التسخين ضروري لتحديد حالة البخار وللتحقق من حدود المرفق المساعد للغلاف
حالة البخار، إذا كان البخار مستخدمًا يميز الحالة الحرارية الفعلية بدلًا من الاعتماد على بيانات الخط الاسمية
حالة عودة/تصريف المكثفات يساعد في تحديد ما إذا كان الغلاف الحراري للبخار قادرًا على الحفاظ على انتقال حرارة فعّال
بيانات التدوير/العودة لوسط تسخين سائل يساعد في تحديد ما إذا كان يمكن فعليًا إيصال الحرارة عبر الغلاف
ظروف الخدمة العادية والقصوى للمرافق يتيح التحقق من حدود الغلاف والصمام
متطلبات بدء التشغيل أو الاستعداد أو فقدان التسخين حيث ينطبق ذلك يحدد الحالات الحرارية التي قد لا تمثلها ظروف التشغيل العادية
ظروف البيئة والعزل حيث ينطبق ذلك تؤثر على فقدان الحرارة والحمل المطلوب
ترتيب توصيلات الغلاف المطلوب يجب أن يتوافق مع المنتج المختار ونظام المرافق
متطلبات رمز المشروع والمواد والتوثيق تحديد حدود القبول الخاصة بالمشروع

قائمة التحقق ليست بديلاً عن حساب التنفيس. حتى عندما تكون دائرة التسخين محددة بالكامل، يجب مع ذلك اختيار صمام الأمان وفقًا للمعدات المحمية الفعلية، وسيناريو التنفيس الحاكم، وضغط الضبط، وسعة التصريف المطلوبة، وظروف التنفيس، والضغط الخلفي، والكود أو المعيار المعمول به، وبيانات المصنع.

حدود الهندسة

اختيار وسط التسخين هو قرار يخص ظروف الخدمة، وليس دليلاً قائمًا بذاته على كفاية نظام تنفيس الضغط. فالتسخين بالغلاف لا يحدد سيناريو التنفيس الحاكم، ولا معدل التصريف المطلوب، ولا مساحة التدفق المطلوبة، ولا السعة المعتمدة أو الموثقة، ولا القبول النهائي للمشروع. ويجب التحقق من ذلك كله من خلال عملية تصميم تنفيس الضغط المعمول بها وبيانات المصنع الحالية للصمام المختار.

وبالمثل، ينبغي أخذ حدود وسيط الغلاف الدقيقة من وثائق المنتج المختار بدلاً من استنتاجها من جدول عام لدرجة حرارة أو ضغط الصمام.

إذا كنت تُعدّ استفسارًا عن صمام أمان مزود بغلاف، فقم بتقديم ظروف التنفيس على جانب العملية وظروف الوسيط على جانب الغلاف كمجموعتين منفصلتين من البيانات. فهذا يمنح المهندس معلومات كافية لتقييم مدى التوافق المتبادل بين مفهوم التسخين، وتكوين الصمام، والمواد، وسعة تنفيس الضغط، وحدود المنتج المختار.
