صمامات أمان لخدمة الكلور: المواد واحتواء التصريف

تعرّف على كيفية تأثير ظروف الكلور، ومواد المكونات، وعزل قرص التمزق، والضغط الخلفي، واحتواء التصريف على مواصفات صمام الأمان.

تتطلب صمامات أمان خدمة الكلور مراجعة مناطق المكونات الملامسة للعملية، والمعرضة للمخرج، والحرجة وظيفيًا.

لا ينبغي اختيار صمامات الأمان لخدمة الكلور بمجرد اختيار مادة جسم “مقاومة للتآكل”. فظروف الكلور الفعلية، والمكونات التي قد تتعرض له، وترتيب تنفيس الضغط، ووجهة التصريف، كلها تؤثر على المواصفة النهائية. وقد تكون المادة المقبولة في ظروف كلور معينة غير مناسبة في ظروف أخرى، كما أن نظام الاحتواء في المصب قد يُدخل ضغطًا خلفيًا أو تعرضًا ثانويًا يجب اعتباره مع الصمام وليس بعده.

لذلك فإن تسلسل الاختيار العملي هو: تحديد خدمة الكلور، وتحديد أجزاء جهاز التنفيس التي قد تتعرض لتلك الخدمة، وفحص المواد مكوّنًا مكوّنًا، وتقييم أي ترتيب عزل كجزء من نظام حماية الضغط، ثم تتبع مسار التنفيس إلى نظام التصريف أو الاحتواء. ولا يزال الاختيار النهائي يتطلب سيناريو التنفيس الحاكم، وسعة التصريف المطلوبة، وبيانات المصنّع، والكود أو المعيار المعمول به، ومتطلبات القبول الخاصة بالمشروع.

صمامات الأمان لخدمة الكلور: حدد الظروف أولًا

“إن مصطلح ”خدمة الكلور" واسع جدًا بحيث لا يصلح كمواصفة مادة. فقبل مقارنة مواد الصمامات أو تكويناتها، يحتاج المهندس إلى معرفة حالة الكلور التي قد يواجهها الجهاز فعليًا أثناء التشغيل العادي وأثناء حدث تنفيس.

التمييز الأول هو الطور. فالكلور الغازي أو البخاري، والكلور السائل، وأي حالة مختلطة أو متغيرة محتملة، لا تفرض تلقائيًا نفس متطلبات المواد أو حساب المقاسات. والتمييز الثاني هو الرطوبة. ويجب عدم التعامل مع الكلور الجاف والكلور الرطب كبيئتين قابلتين للتبادل. وتُبرز إرشادات السلامة الحالية في صناعة الكلور-القلويات هذا التمييز بشكل خاص: فالمواد المقبولة في ظروف الكلور الجاف الخاضعة للتحكم قد تصبح غير مقبولة عند إدخال الرطوبة، بينما قد تمثل مادة أخرى خطرًا جسيمًا في الكلور الجاف رغم أن أداءها يختلف في الظروف الرطبة.

هذا التباين أكثر فائدة من جدول مواد شامل، لأنه يوضح لماذا يجب تحديد ظروف الخدمة أولًا. فعلى سبيل المثال، تحذر إرشادات CCPS من التعامل مع الفولاذ الكربوني والتيتانيوم كما لو كان سلوكهما قابلًا للنقل دون تغيير بين بيئات الكلور الجاف والرطب. والدرس الهندسي ليس أن مادة ما “جيدة” عالميًا وأخرى “سيئة” عالميًا، بل أن توافق الكلور ينتمي إلى مزيج محدد من ظروف الوسط ودرجة الحرارة والمادة وتعرض المكونات ومتطلبات المشروع.

كما لا ينبغي اختزال الرطوبة إلى حد ppm عالمي واحد لكل نظام كلور. فالظروف المقبولة تعتمد على العملية المعنية، والضغط، ودرجة الحرارة، ونطاق المعدات، والمواصفة الحاكمة. وإذا حدد المشروع حدًا لرطوبة الكلور الجاف، فيجب نقل ذلك الحد إلى مواصفة الصمام. وإذا لم يحدده، فلا ينبغي للمهندس أن يخترعه من مقال عام أو مثال أنابيب غير ذي صلة.

ودرجة الحرارة مهمة للسبب نفسه. فقد لا تكون درجة حرارة التشغيل العادية هي نفسها درجة حرارة التنفيس، وقد تؤثر الأخيرة على مدى ملاءمة المادة وعلى حساب تنفيس الضغط. كما يمكن أن تغير الملوثات أو الحمل العملية المتخلف التعرض عما يوحي به المصطلح البسيط “كلور”.

لذلك، وقبل بدء اختيار المواد، ينبغي أن يحدد تعريف الخدمة، حسب الاقتضاء:

  • المعدات المحمية وسيناريو التنفيس الحاكم؛;
  • ما إذا كان الكلور غازًا أو بخارًا أو سائلًا، أو قد يغير حالته أثناء التنفيس؛;
  • ظروف الرطوبة المعمول بها وأي مواصفة رطوبة خاصة بالمشروع؛;
  • الشوائب أو الملوثات ذات الصلة؛;
  • درجات حرارة التشغيل والتنفيس؛;
  • ضغط التشغيل، أو ضغط التصميم أو MAWP، وضغط الضبط؛;
  • وأي حالة في المصب يمكن أن تعرّض الصمام لبيئة مختلفة عن بيئة جانب العملية.

هذه المعلومات لا تختار الصمام بحد ذاتها. بل تحدد البيئة التي يمكن تقييم الصمام في ضوئها.

افحص المواد حسب تعرض المكونات، وليس حسب مادة الجسم وحدها

بعد تحديد حالة الكلور، لا يكون السؤال التالي مجرد “أي مادة جسم ينبغي أن نستخدم؟” بل السؤال الأكثر فائدة هو: أي المكونات يمكن أن تتعرض فعليًا للكلور، وتحت أي حالة، ولأي مدة؟

صمام الأمان هو منظومة من مكونات حابسة للضغط ومتحركة وموجهة ومحكمة الغلق ومحملة بنابض. وحسب التصميم، قد لا تتعرض هذه الأجزاء لنفس الظروف. فقد يكون الجسم والفوهة ملامسين للمادة العملية باستمرار. وقد يتعرض القرص والدليل بشكل مختلف أثناء الخدمة العادية وأثناء الفتح. وقد يكون للمنفاخ أو النابض أو المحور أو الحشية أو المقعد اللين أو الحلقة المطاطية O-ring أو أي مانع تسرب آخر مسار تعرض خاص به وحدود مادية خاصة به.

لهذا السبب، لا يمكن إثبات ملاءمة الصمام بالكامل من خلال اعتماد درجة مادة الجسم فقط.

فصل قرارات المواد المعدنية وغير المعدنية

يجب مراجعة التوافق المعدني والتوافق غير المعدني بشكل منفصل. فوجود تركيبة جسم ومكونات داخلية معدنية مقبولة لظروف الكلور المحددة لا يثبت أن المقعد اللين أو المطاط أو الحشية أو المانع للتسرب مناسب بنفس الدرجة. وبالمقابل، فإن حشية مدرجة لظروف كلور واحدة لا تعتمد مجموعة صمام كاملة.

لكل مكون ذي صلة، يجب أن يحدد المراجعة الهندسية:

  1. ما إذا كان المكون ملامسًا للمادة العملية باستمرار، أو معرضًا بشكل متقطع، أو معرضًا فقط أثناء التنفيس، أو معزولًا عن العملية في الظروف العادية؛;
  2. حالة الكلور ودرجة الحرارة عند ذلك التعرض؛;
  3. ما إذا كانت الرطوبة أو الملوثات يمكن أن تغير بيئة التآكل؛;
  4. درجة المادة أو المركب المقترح بدقة؛;
  5. أدلة الشركة المصنعة أو المشروع التي تدعم استخدام هذه المادة في الظروف المحددة؛ و
  6. أي قيود متبقية تتعلق بدرجة الحرارة أو الضغط أو التقادم أو الصيانة أو الفحص.

بالنسبة للنوابض والمنفاخ، يستحق التعرض عناية خاصة لأنه يعتمد على التصميم. من غير الآمن افتراض أن كل نابض معزول عن العملية أو أن كل منفاخ يتعرض لنفس البيئة الموجودة عند مدخل الصمام تمامًا. يحدد ترتيب الغطاء والتهوية ومسارات التسرب الداخلي والتصميم المحدد للصمام ما يجب مراجعته.

ينطبق نفس الانضباط على تكافؤ المواد. فاسم الدرجة المشابه أو التركيب الكيميائي التقريبي أو المقابل بين المعايير ليس كافيًا لإثبات أداء مكافئ في الكلور أو قبول المشروع. وإذا كان المشروع يتطلب مواصفة مادة معينة أو حالة معالجة حرارية أو شهادة أو مستوى تتبع محدد، فيجب أن يبقى المتطلب الدقيق مرتبطًا بمواصفة الشراء.

لذلك فإن الناتج المفيد من هذه الخطوة ليس قائمة عامة بـ “أفضل المواد للكلور”. بل هو خريطة تعرض المكونات التي تتيح للمهندس طرح سؤال التوافق الصحيح لكل جزء من أجزاء الصمام.

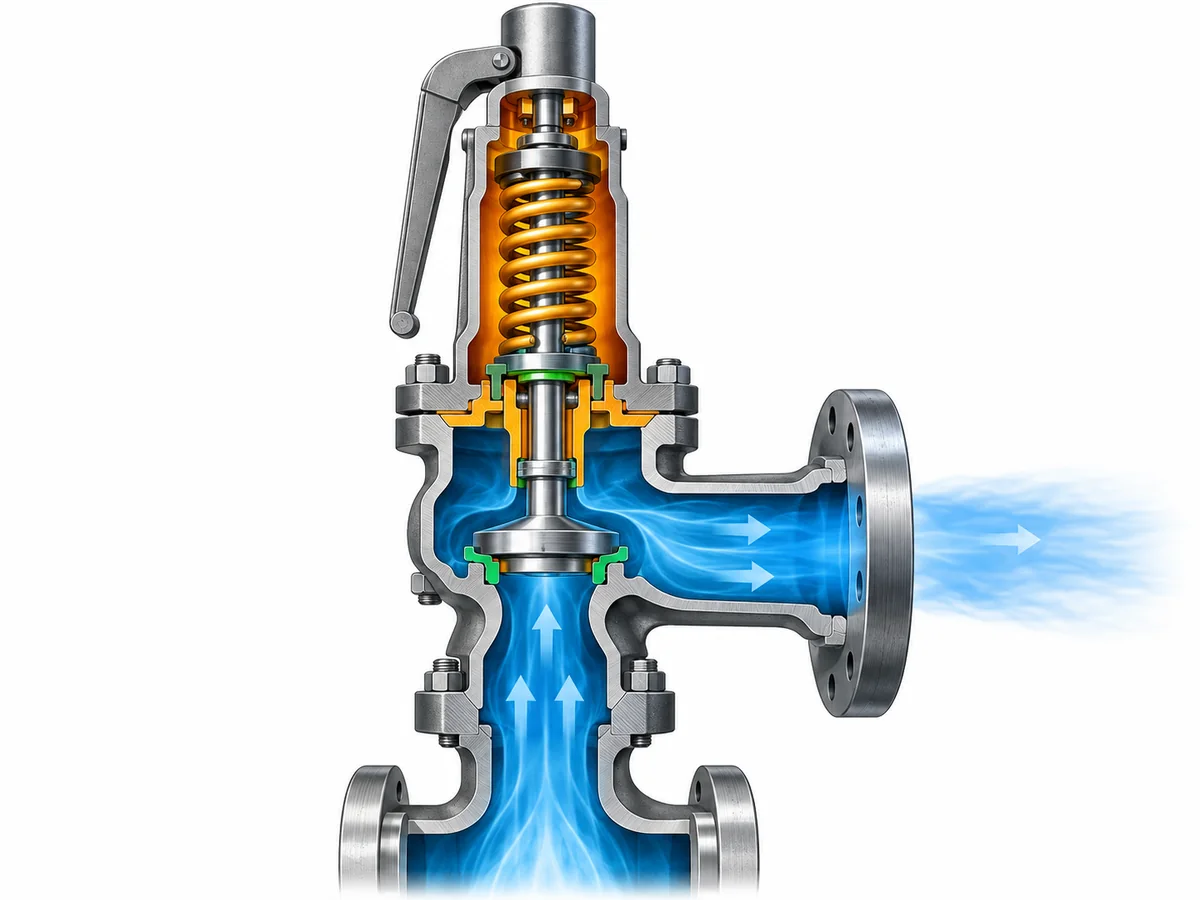

تتطلب صمامات أمان خدمة الكلور مراجعة مناطق المكونات الملامسة للعملية، والمعرضة للمخرج، والحرجة وظيفيًا.
يجب مراجعة توافق الكلور بناءً على التعرض الفعلي لكل مكون؛ فمادة الجسم وحدها لا تثبت ملاءمة الصمام بالكامل.

تقييم ما إذا كان صمام الأمان يحتاج إلى عزل العملية

في بعض الخدمات المسببة للتآكل، يمكن النظر في تركيب قرص انفجار في المنبع لتقليل التعرض الطبيعي لصمام تنفيس الضغط لوسط العملية. وفي خدمة الكلور، قد يكون ذلك خيارًا هندسيًا مفيدًا، لكنه ليس متطلبًا تلقائيًا ولا ينبغي التعامل معه كطريق مختصر لمقاومة التآكل.

إضافة قرص الانفجار تغيّر نظام الحماية. فلم يعد القرص والصمام جهازين مستقلين يمكن اختيارهما بشكل منفصل وتركيبهما على التوالي.

يطرح الترتيب المدمج ثلاثة أسئلة إضافية على الأقل.

أولًا، يجب التحقق من سعة التنفيس للترتيب المدمج. فلا ينبغي افتراض أن السعة المستقلة للصمام تبقى تلقائيًا هي السعة المعتمدة أو الموثقة لنظام قرص الانفجار/PRV المجمّع. ويجب أن يدعم أساس الكود المعمول به وبيانات الشركة المصنعة استخدام هذا الترتيب المدمج.

ثانيًا، المسافة بين قرص الانفجار والصمام مهمة. فإذا تراكم الضغط في تلك المسافة البينية، فإنه يغيّر الضغط التفاضلي المؤثر على قرص الانفجار وبالتالي قد يغيّر سلوكه. وقد يتطلب الترتيب تهوية أو مؤشر ضغط أو مراقبة أو طريقة معتمدة أخرى للكشف عن الضغط في تلك التجويف. وتعتمد الطريقة الدقيقة على تصميم الجهاز وأساس الكود ومواصفة المشروع.

ثالثًا، العزل يغيّر نمط التعرّض بدلًا من إلغاء مشكلة المادة. في التشغيل العادي، قد يقلل قرص التمزق من التلامس المباشر بين العملية وصمام التنفيس. أثناء حدث تنفيس، أو بعد فتح القرص، أو في حال حدوث تسرب، قد يظل PRV معرّضًا للكلور. ولا يزال قرص التمزق نفسه، وحامله، والحشوات، ووصلة الفراغ البيني، ومكونات الصمام downstream بحاجة إلى مواد مناسبة.

وهذا يخلق مقايضة هندسية حقيقية. يمكن للعزل أن يقلل التعرّض التآكلي العادي للصمام، لكنه يضيف جهاز تنفيس ضغط آخر، وواجهة مواد أخرى، وعلاقة سعة إضافية، ومسؤوليات إضافية للفحص والمراقبة.

هل تبرر العملية المحددة واستراتيجية الصيانة عزل PRV، وهل يمكن التحقق من تركيبة القرص والصمام كنظام حماية ضغط كامل؟

إذا كانت الإجابة بنعم، فيجب أن يحدد RFQ ترتيب التركيبة المقترحة وأن يطلب من المصنع أو الجهة الهندسية المختصة تأكيد أساس السعة، وتوافق المواد، ومعالجة الفراغ البيني، وعلاقات الضغط، وتفاصيل التركيب، ومتطلبات الكود المعمول بها.

صمّم مسار التصريف كجزء من مواصفات الصمام

لا يمكن تحديد جهاز تنفيس لخدمة الكلور بمسؤولية دون معرفة وجهة التصريف.

حسب المنشأة والمتطلبات الحاكمة، قد يُوجَّه الكلور المنفَّس إلى مستقبل مغلق، أو نظام معالجة، أو غسّال، أو خط تنفيس مشترك، أو وجهة معتمدة أخرى. والوجهة الصحيحة خاصة بالمشروع والاختصاص القضائي. لا يثبت هذا المقال أن كل تنفيس للكلور يجب أن يُصرَّف إلى غسّال، ولا يثبت أن التصريف إلى الغلاف الجوي مقبول لتركيب معين.

النقطة الهندسية هي أن وجهة التصريف يمكن أن تؤثر في قرار اختيار الصمام.

الاحتواء يمكن أن يخلق ضغطًا خلفيًا

قد يتعرض صمام التنفيس الذي يُصرِّف إلى نظام مغلق إلى الضغط الخلفي المتراكب قبل أن يفتح و الضغط الخلفي المتراكم عندما يمر تدفق التنفيس عبر أنابيب المخرج، أو الخط المشترك، أو المستقبل، أو معدات المعالجة.

يمكن أن تؤثر هذه الضغوط على تشغيل الصمام، وسعة التنفيس المتاحة، والاستقرار، واختيار التكوين. لذلك يجب تقييم مقدار الضغط الخلفي وتغيره مقابل الحدود الموثقة للصمام المختار. مجرد تحديد تصميم متوازن بمنفاخ أو يعمل بالبايلوت لا يجعل كل مشكلة ضغط خلفي تختفي؛ فهذه التكوينات أيضًا لها حدود تطبيق يجب تأكيدها مقابل بيانات المصنع والنظام الفعلي.

يجب تقييم نظام التصريف كمسار تدفق وليس كتسمية وجهة. تشمل الأسئلة ذات الصلة:

  • ما الضغط الموجود بالفعل عند مخرج الصمام قبل بدء التنفيس؟
  • كم ضغط إضافي يمكن أن يتولد أثناء مرور تدفق التنفيس المطلوب عبر نظام المخرج؟
  • هل يخدم مجمع التصريف أجهزة تنفيس أخرى يمكن أن تعمل في وقت واحد؟
  • هل يمكن أن يتجمع السائل في أنابيب المخرج؟
  • هل الصرف مطلوب؟
  • هل تمت معالجة أحمال رد الفعل ودعامات الأنابيب؟
  • هل يمكن أن يصل البخار أو المتكثف أو السائل أو التلوث من المصب إلى الصمام تحت ظروف تشغيل موثوقة؟

السؤال الأخير مهم بشكل خاص في خدمة الكلور لأن الرطوبة يمكن أن تغير سلوك التآكل بشكل جوهري. وهذا لا يحدد يعني أن كل هيدر تنفيس مغلق سيُدخل رطوبة إلى الصمام. ويعني أنه إذا كان ترتيب الأنابيب الفعلي يجعل التعرض أو التدفق العكسي في اتجاه المصب أمرًا محتملًا، فإن هذا التعرض يجب أن يُدرج في مراجعة المواد.

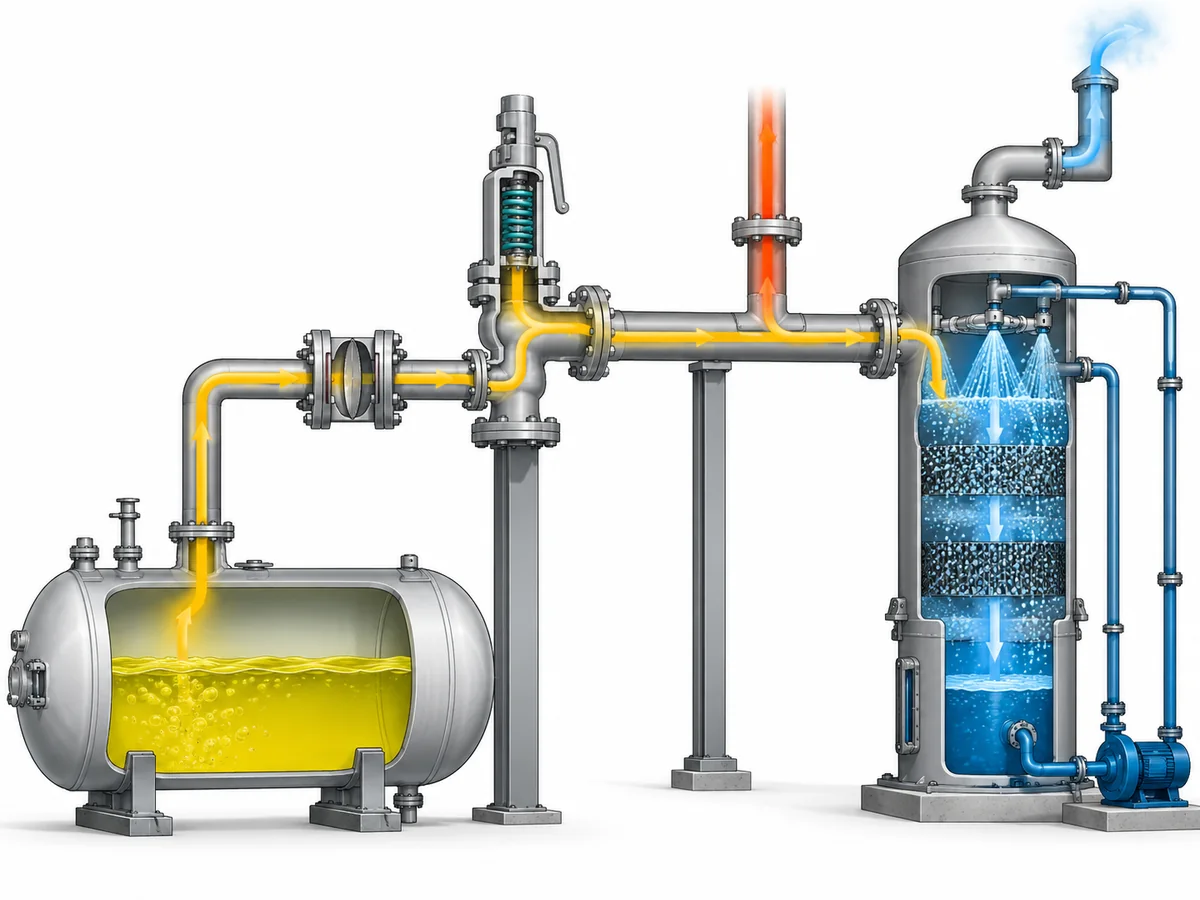

مسار تنفيس تصوري للكلور من المعدات المحمية عبر قرص تمزق اختياري وصمام أمان إلى الاحتواء أو المعالجة في المصب.
يُعد نظام الاحتواء في اتجاه المصب جزءًا من قرار التنفيس لأنه قد يُدخل ضغطًا خلفيًا وتعرضًا ثانويًا يؤثران على الجهاز المختار.

الاحتواء واختيار المواد مترابطان

لنأخذ سيناريو هندسيًا تمثيليًا. يحتوي نظام معالجة على الكلور في ظروف جافة مضبوطة، بينما يتصل مخرج التنفيس بنظام معالجة. قد يُفحص مادة جسم الصمام مبدئيًا مقابل الظروف الجافة في جانب العملية. لكن إذا كان الترتيب في اتجاه المصب قد يعرّض مكونات جانب المخرج لظروف بخار مختلفة، أو تكاثف، أو تجمع سائل، أو ضغط خلفي، فإن المهندس يواجه بيئتين مختلفتين يجب دراستهما.

هذا السيناريو توضيحي وليس مشروعًا موثقًا. وقيمته تكمن في منطق القرار: يجب أن تتبع ملاءمة المواد مسارات التعرض الفعلية، وهذه المسارات لا تتوقف بالضرورة عند مدخل الصمام.

ينطبق المنطق نفسه عند تركيب قرص تمزق في اتجاه المنبع. قد ينخفض التعرض الطبيعي للعملية، لكن يجب مع ذلك مراعاة التعرض أثناء حدث التنفيس وظروف اتجاه المصب. ويجب أن يعمل نظام حماية الضغط كوحدة متكاملة—من المعدات المحمية، عبر أي جهاز عزل وصمام تنفيس، إلى نظام التصريف أو الاحتواء.

أنشئ حزمة التحقق من خدمة الكلور قبل طلب عرض السعر

إن طلب عرض السعر الذي يقتصر على عبارة “أحتاج صمام أمان متوافقًا مع الكلور” يترك أهم الأسئلة الهندسية دون إجابة.

لا يستطيع المورد تحديد ملاءمة المواد أو التكوين أو السعة أو متطلبات التوثيق بأمان من اسم الوسط ومقاس التوصيل وحدهما. مقاس التوصيل ليس سعة تنفيس، وضغط الضبط ليس سعة تنفيس، ووصف المادة ليس أساسًا لحساب المقاس.

يجب أن يوفر طلب عرض سعر مفيد لخدمة الكلور معلومات كافية لتقييم كلا الجانبين مشكلة توافق الخدمة و مشكلة تنفيس الضغط.

المدخلات المطلوبة لماذا يغير القرار
المعدات المحمية وسيناريو التنفيس الحاكم يحدد الحدث الذي يجب أن يحمي منه الصمام ويشكل الأساس لحمل التنفيس المطلوب.
طور الكلور وتركيب العملية يؤثر على كل من حساب المقاس والتعرض للمواد.
حالة الرطوبة أو مواصفات الكلور الجاف للمشروع يمكن أن يغير بشكل جوهري قرارات التآكل والتوافق.
ضغط التشغيل وضغط التصميم/MAWP يحدد العلاقة بين الضغوط المحيطة بنقطة الضبط وهامش التشغيل الطبيعي.
ضغط الضبط يحدد أساس ضغط فتح الصمام لكنه لا يحدد السعة.
سعة التنفيس المطلوبة وأساس الحساب يوفر الحمل الذي يجب أن يكون الجهاز المختار أو مجموعة الأجهزة قادرًا على تنفيسه.
درجة حرارة التشغيل والتنفيس يؤثر على ملاءمة المواد وحساب التنفيس.
الضغط الخلفي المفروض من النظام والناشئ عن تدفق التنفيس يمكن أن يؤثر على تكوين الصمام وسعته واستقراره.
ترتيب أنابيب الدخول والخروج يحدد مشكلات فقدان الضغط والدعم والتصريف والتعرّض التي لا يمكن رؤيتها من ورقة بيانات الصمام وحدها.
قرص التمزق المقترح أو ترتيب العزل، إن وُجد يستدعي مراجعة السعة المركّبة والمواد والمراقبة والتركيب.
مواد الجسم والقلب والمقعد والختم والحشية والنابض أو المنفاخ المطلوبة يتيح مراجعة التوافق على مستوى المكوّنات بدلًا من اختيار درجة الجسم فقط.
وجهة التصريف أو مفهوم الاحتواء يحدد الظروف المصبّية التي يجب أن يعمل ضدها جهاز التنفيس.
الكود المعمول به والاختصاص القضائي ومواصفات المشروع يحدد أساس القبول الفعلي؛ ولا ينبغي افتراض اسم معيار من الخدمة وحدها.
وثائق الفحص والمواد والاختبار المطلوبة يحدد متطلبات التتبع ومستندات القبول قبل إصدار عرض السعر أو الطلب.

عند استبدال صمام قائم، يمكن أن يساعد لوحة البيانات القديمة وأبعاد التوصيلات في التعرف على الجهاز الحالي، لكنها لا تُعد أساسًا لاستبدال مباشر آمن. لا يزال من الضروري التحقق من أساس السعة والمواد وظروف الخدمة والضغط الخلفي والتكوين والمستندات ومتطلبات المشروع.

ينطبق التحذير نفسه على بيانات الكتالوج. يمكن لمصفوفة المواد العامة للجهة المصنعة أن تحدد خيارات التصنيع المتاحة، لكن لا ينبغي تحويلها تلقائيًا إلى بيان صلاحية للكلور. تنتمي الصلاحية الدقيقة إلى تكوين المنتج المختار وظروف الخدمة المحددة.

قبل طلب الاختيار النهائي للصمام، اجمع ظروف الكلور، وسيناريو التنفيس، والسعة المطلوبة، وأساس الضغط ودرجة الحرارة، والضغط الخلفي، ومتطلبات المواد، وأي ترتيب لقرص التمزق، ووجهة التصريف، ومتطلبات التوثيق. مع توفر هذه المدخلات، يمكن للمراجعة الهندسية تحديد تكوين المنتج ومجموعة المواد التي ينبغي تقييمها مقابل المشروع الفعلي.
