تعرّف على كيفية تحديد التعرض لكبريتيد الهيدروجين H2S، ومراجعة مواد الصمام ومكوناته، وفصل تأهيل الخدمة الحامضية عن سعة التصريف، وإعداد بيانات طلب عرض السعر RFQ.
لا ينبغي قبول صمامات الأمان المخصصة للغاز الحامض وخدمة H2S لمجرد أن جسمها مصنوع من مادة مقاومة للتآكل، أو لأنها تحمل وصفًا عامًا “لخدمة الغاز الحامض”، أو لأنها مرتبطة بمواصفة NACE. الاختيار الموثوق لاختيار صمامات الأمان يبدأ من بيئة H2S الفعلية ومن واجب التنفيس الحاكم، ثم يتحقق من المكونات المعرضة في الصمام، ومتطلبات المواد المنطبقة، وما إذا كان الصمام قادرًا على أداء وظيفة تنفيس الضغط المطلوبة، وكيف يؤثر نظام التصريف على التكوين، وما الأدلة التي تدعم الصمام المعروض تحديدًا.
هذا التمييز مهم لأن تأهيل مواد خدمة الغاز الحامض وكفاية تنفيس الضغط يجيبان عن سؤالين هندسيين مختلفين. فقد يستخدم الصمام مواد مقبولة بموجب مواصفة خدمة غاز حامض منطبقة، ومع ذلك يكون غير مناسب لسعة التنفيس المطلوبة أو أساس ضغط الضبط أو حالة الضغط الخلفي أو ترتيب التصريف. وبالمقابل، لا يكون الصمام ذو سعة التنفيس الكافية مناسبًا تلقائيًا لبيئة H2S. ويجب التحقق من كلا جانبي القرار.
صمامات الأمان للغاز الحامض: تحديد التعرض لـ H2S أولًا
“عبارة ”يحتوي على H2S" ليست تعريفًا كاملًا للخدمة. فمتطلبات المواد المنطبقة على نظام يحتوي على H2S تعتمد على البيئة الفعلية وعلى إطار خدمة الغاز الحامض أو مواصفة المشروع التي تحكم المعدة.
في إنتاج النفط والغاز ومعالجة الغاز الطبيعي، غالبًا ما يكون NACE MR0175 / ISO 15156 جزءًا من أساس مواد خدمة الغاز الحامض. أما تكرير البترول والمعالجة المرتبطة به فقد تشير بدلًا من ذلك إلى NACE MR0103 / ISO 17945. ونطاقات هذه المواصفات ليست متطابقة، لذلك لا ينبغي أبدًا التعامل مع كلمة “NACE” كمواصفة عالمية تعني الشيء نفسه في كل مصنع. ويجب تأكيد المواصفة المعتمدة والطبعة والاختصاص ومواصفة المالك وقطاع الخدمة الخاصة بالمشروع.
بيئة العملية مهمة أيضًا. واعتمادًا على أساس المواد الحاكم وعائلة المواد، قد يحتاج المراجعة إلى النظر في عوامل مثل الضغط الجزئي لـ H2S أو الانفلاتية، والتعرض للماء أو المحلول المائي، ودرجة الحموضة pH، ودرجة الحرارة، وتركيب البيئة، والكلوريدات، وأنواع أخرى تؤثر في آلية التشقق أو التآكل ذات الصلة. ولا ينبغي افتراض أن بيئة غاز حامض رطبة أو متكثفة لها الآثار المادية نفسها التي لتيار غاز جاف لمجرد أن كليهما يحتوي على H2S.
حالة التنفيس تستحق اهتمامًا مماثلًا. فبيانات التشغيل العادية وحدها قد لا تصف ما يراه صمام الأمان عند فتحه. فقد يختلف ضغط التنفيس ودرجة حرارة التنفيس وطور المائع والتركيب خلال حالة التنفيس الحاكمة ووجهة التصريف عن ظروف التشغيل العادية. وإذا غيّرت هذه الفروق تعرض المكونات أو سلوك المواد، فيجب أن تتبع مراجعة خدمة الغاز الحامض حالة التنفيس وليس حالة العملية العادية وحدها.
لذلك تشمل مجموعة البيانات الأولية المفيدة المعدة المحمية، وسيناريو التنفيس الحاكم، وتركيب العملية وطورها، ومعلومات H2S ذات الصلة، وضغط التشغيل ودرجة حرارته، وضغط التصميم أو MAWP حيث ينطبق، وضغط الضبط، وضغط التنفيس ودرجة حرارته، وسعة التنفيس المطلوبة، وظروف الضغط الخلفي أو التصريف عندما تؤثر في الصمام أو مواده.
الهدف ليس جمع كل متغير عملية ممكن. بل تعريف البيئة بما يكفي للإجابة عن سؤال أكثر تحديدًا: ما أجزاء تكوين صمام الأمان هذا التي تتعرض لأي ظروف، وما متطلبات المواد أو المتطلبات الوظيفية الناتجة عن هذا التعرض؟
مراجعة ملاءمة الخدمة الحمضية عبر كامل الصمام
لا يمكن أن تتوقف مراجعة الخدمة الحمضية عند مادة الجسم.
تتأثر آليات التشقق المرتبطة بـ H2S بأكثر من مجرد اسم السبيكة. فحيث يتناول إطار الخدمة الحمضية المعمول به التشقق الناتج عن الإجهاد الكبريتي أو الآليات ذات الصلة، قد تعتمد القابلية للتأثر على تفاعل البيئة والإجهاد الشدي وقوة المادة أو صلابتها والبنية المجهرية وحالة اللحام أو التصنيع والهندسة الفعلية للمكوّن والحمل الواقع عليه. لذلك قد تتطلب مناطق اللحام الصلبة أو المكونات عالية المقاومة اهتمامًا خاصًا حتى عندما يبدو تصنيف المادة الاسمي مقبولًا.
لهذا السبب ينبغي مراجعة الصمام كمنظومة من المكونات وليس كجسم مصبوب واحد.

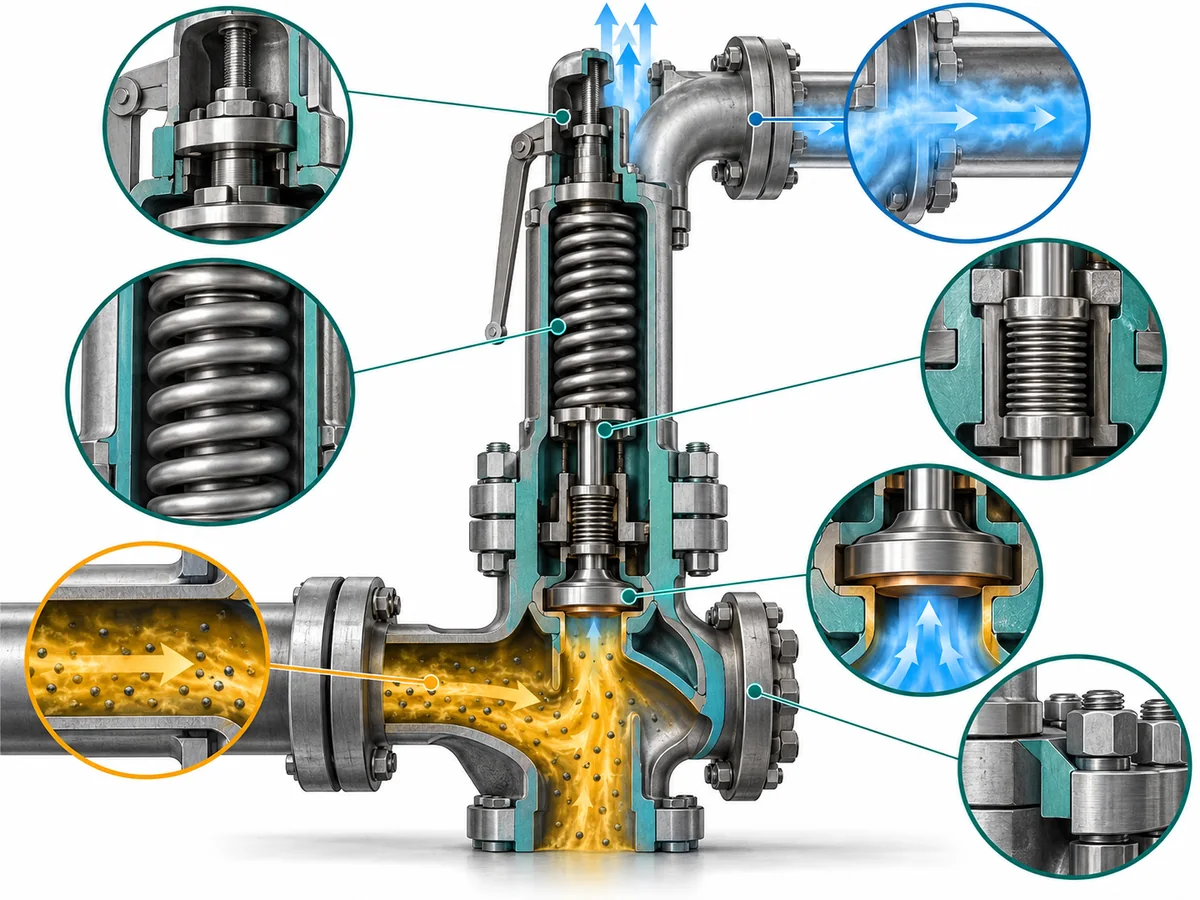

اعتمادًا على التصميم ومسار التعرض، قد تحتاج المراجعة إلى تضمين الجسم والفوهة والقرص والدليل والمحور أو المكبس والمسامير والمنفاخ ومكونات البايلوت والأنابيب وغيرها من الأجزاء المعدنية التي قد يؤثر تدهورها على احتواء الضغط أو الوظيفة الأساسية للصمام. وتتطلب المقاعد والحشوات والأختام والمكونات غير المعدنية أساس توافق خاصًا بها؛ فاعتماد الخدمة الحمضية للمعادن لا يثبت تلقائيًا أن المطاط أو مادة الإحكام مناسبة لنفس البيئة.
العبارة الأساسية هي اعتمادًا على التصميم. فليس كل مكوّن مذكور ملامسًا للعملية في كل صمام أمان. فقد يكون النابض معزولًا عن العملية في تكوين ما لكنه مكشوف لبيئة ذات صلة في تكوين آخر. ويغيّر تصميم المنفاخ المتوازن العلاقة بين العملية وضغط التصريف وغرفة النابض. ويضيف الصمام الذي يعمل بالبايلوت مكونات داخلية للبايلوت وتوصيلات استشعار وأنابيب لا توجد في الصمام التقليدي المباشر.

لكل مكوّن مهم، ينبغي أن يكون المهندس قادرًا على الإجابة عن أربعة أسئلة:
- هل المكوّن مكشوف فعليًا للعملية أو غاز التصريف أو المكثفات أو بيئة أخرى ذات صلة؟
- ما الوظيفة التي ستُفقد إذا تعرض ذلك المكوّن للتشقق أو التآكل أو التدهور؟
- ما متطلب المادة أو التصنيع أو التأهيل الذي يحكم ذلك المكوّن؟
- ما الوثيقة التي تُثبت أن المكوّن المورَّد يستوفي ذلك المتطلب؟
يتجنب هذا النهج اختصارين شائعين: افتراض أن سبيكة الجسم المقاومة للتآكل تجعل الصمام بأكمله مناسبًا، وافتراض أن اسم المادة وحده يثبت الملاءمة بغض النظر عن الصلادة أو حالة التصنيع أو شكل المنتج أو البيئة أو متطلب المشروع.
كما يمنع الخطأ المعاكس. فإذا لم تؤكد الأدلة الحالية أن مكوّنًا معروضًا يستوفي متطلب الخدمة الحمضية، فهذا لا يثبت تلقائيًا أنه غير مناسب. بل يعني أن المتطلب لا يزال بحاجة إلى التحقق مقابل المادة الدقيقة ووثائق الصمام المختار.
افصل تأهيل الخدمة الحمضية عن سعة التنفيس والاختيار الوظيفي
ملاءمة المادة ليست سوى محور واحد من محاور قبول صمام الأمان.
يجب أن يظل الصمام يحمي المعدات ضد سيناريو الضغط الزائد الحاكم. وهذا يعني وجوب تحديد حمل التنفيس المطلوب، وأن يكون للجهاز المختار أساس ضغط ضبط مناسب، وأن تكون سعة التنفيس مدعومة ببيانات المصنع أو الشهادات المعمول بها في ظروف الخدمة ذات الصلة.
لا ينبغي دمج هذه المسؤوليات في مواصفة واحدة باسم “صمام H2S”.
| يسأل تأهيل الخدمة الحمضية عن | يتحقق التحقق من تنفيس الضغط من |
|---|---|
| ما بيئة احتواء H2S المطبقة؟ | ما هو سيناريو التنفيس السائد؟ |
| ما المكوّنات المعرّضة؟ | ما معدل التنفيس المطلوب؟ |
| ما متطلبات المواد والتصنيع الواجب تطبيقها؟ | ما أساس ضغط الضبط وضغط التنفيس الواجب تطبيقه؟ |
| هل يمكن تتبع أدلة مواد المكونات؟ | ما الصمام/الفتحة الذي يوفر سعة موثقة كافية؟ |
| هل تتوافق الحشوات أو المنفاخ أو أجزاء البايلوت ذات الصلة؟ | كيف تؤثر طور المائع ودرجة الحرارة والضغط الخلفي على الاختيار؟ |
| هل يقبل المشروع أساس المواد؟ | هل يحقق الصمام المختار أساس حماية الضغط؟ |
الإجابة المرضية في العمود الأيسر لا تثبت العمود الأيمن.
ضغط الضبط، على سبيل المثال، ليس سعة التنفيس. ولا يحدد مقاس وصلة الدخول أو الخروج مساحة التدفق أو السعة المعتمدة. ولا يمكن نقل تصنيف الفتحة بين سلاسل صمامات أو أسس اعتماد غير مرتبطة دون تأكيد ما يمثله ذلك التصنيف. وبالمثل، فإن الصمام الذي يستخدم مواد مقبولة للبيئة الحمضية المحددة لا يزال يتعين فحصه من حيث سعة التنفيس المطلوبة, والاستقرار والتكوين والتركيب وظروف التصريف.
هذا الفصل مهم بشكل خاص أثناء أعمال الاستبدال. قد يكون الصمام الموجود والصمام البديل المقترح لهما نفس التوصيلات الاسمية ونفس ضغط الضبط مع اختلاف في الفتحة أو أساس السعة أو سلوك الضغط الخلفي أو المواد أو الشهادات أو التكوين الداخلي. التشابه الظاهري أو تشابه لوحة البيانات قد يساعد في تحديد مرشح للاستبدال؛ لكنه لا يثبت قابلية الاستبدال الكاملة.
لذلك، في حالة الاستبدال في خدمة الغاز الحامض، يجب أن يُستكمل مسارا التحقق معًا حتى النهاية: توافق المواد مع الخدمة وأداء تنفيس الضغط.
فحص تكوين الصمام، والضغط الخلفي، وتأثيرات نظام التصريف
لا يُغني اختيار المواد المناسبة لخدمة الغاز الحامض عن تقييم كيفية تفاعل الصمام مع نظام التنفيس.

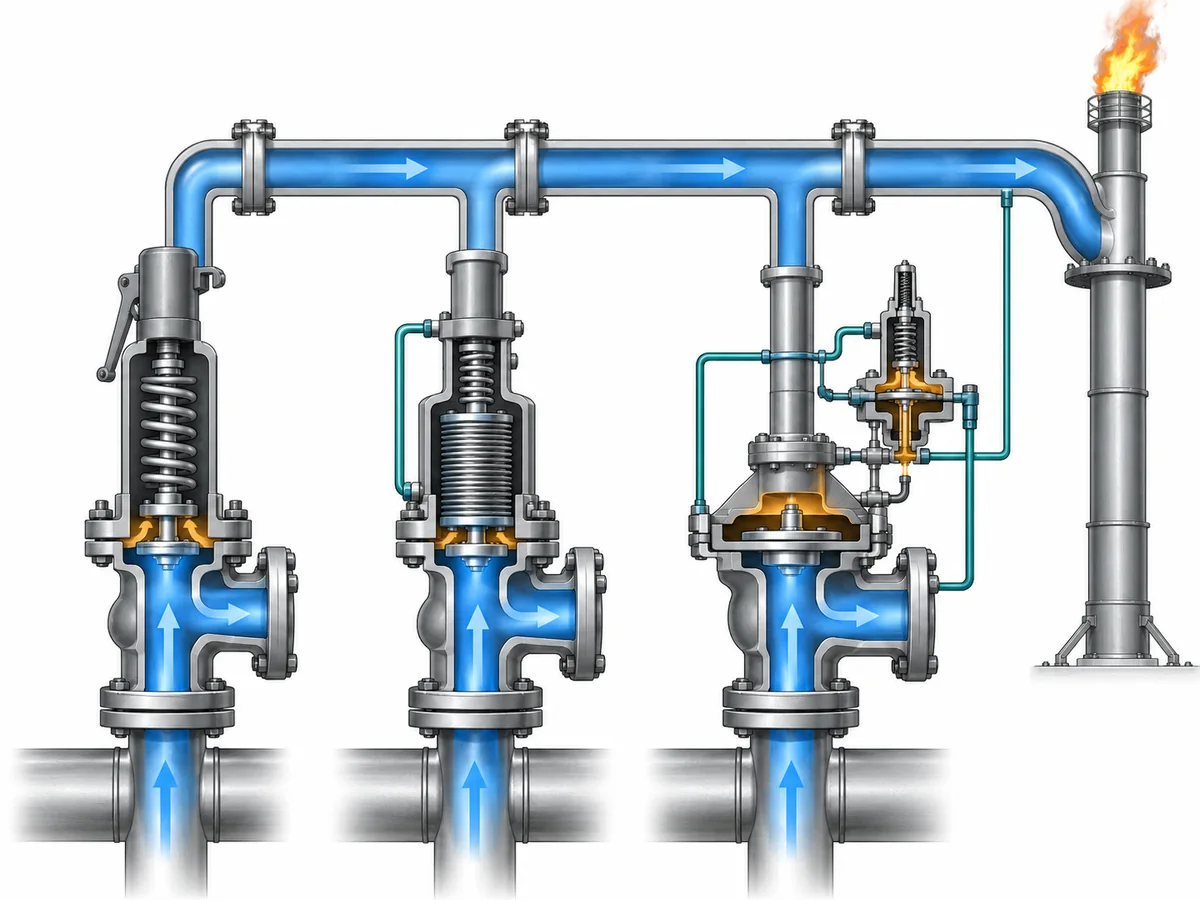

الصمام التقليدي المحمل بنابض، والصمام المتوازن بمنفاخ، والصمام الذي يعمل بالبايلوت لا تستجيب الضغط الخلفي بالطريقة نفسها تمامًا. وقد يكون هذا الاختلاف مهمًا عندما يُفرّغ الصمام في مجمع تنفيس مغلق أو نظام شعلة أو أي نظام آخر يحدث فيه ضغط خلفي متراكب أو متولد.
يمكن استخدام المنفاخ المتوازن في التطبيقات التي يكون فيها تقليل تأثير الضغط الخلفي على الصمام المحمل بنابض مهمًا، لكن عبارة “منفاخ متوازن” لا تعني أن كل مشكلة ضغط خلفي قد حُلّت. فلا يزال سلامة المنفاخ، وحدود الضغط الخلفي المحددة من الجهة المصنعة، وتهوية غرفة النابض أو الغطاء، والمواد، وعواقب فشل المنفاخ، جميعها ضمن نطاق المراجعة.
تضيف الصمامات التي تعمل بالبايلوت مجموعة أخرى من الاعتماديات. إذ يعتمد سلوكها على تصميم البايلوت، وترتيب استشعار الضغط، وعلاقة ضغط القبة أو ضغط التحكم، وأنابيب البايلوت، وترتيب عادم البايلوت. وعندما يمكن تعرض أي من هذه المكونات أو التوصيلات لعملية الغاز الحامض أو لنظام تصريف تحت الضغط، يجب أن تشمل مراجعة المواد والنظام هذه المكونات. لذلك لا ينبغي اختيار تصميم يعمل بالبايلوت لمجرد أنه يبدو معزولًا للنابض الرئيسي عن العملية.
ينطبق المبدأ نفسه على التصريف والتهوية. فكبريتيد الهيدروجين H2S غاز سام خطير، لذا فإن وجهة أي تصريف عملية أو تهوية غطاء أو تهوية منفاخ أو عادم بايلوت قد يحتوي على H2S تستحق مراجعة هندسية صريحة. وهذا لا يعني أن كل صمام في خدمة الغاز الحامض يجب أن يستخدم نفس ترتيب التصريف المغلق. فالمسار الصحيح يعتمد على تصميم الصمام، ونظام التنفيس، ومتطلبات المنشأة، ومخاطر العملية، ومواصفات المشروع.
يبقى الضغط الخلفي أيضًا متغيرًا وظيفيًا. وينبغي للمهندس أن يحدد ما إذا كان متراكبًا أم متولدًا، وما إذا كان ثابتًا نسبيًا أم متغيرًا عندما يؤثر هذا التمييز على الصمام، وما إذا كان التكوين المختار له حدود موثقة للحالة الفعلية. فتسمية نوع الصمام ليست بديلًا عن هذا التحقق.

وبالتالي فإن تسلسل الاختيار العملي هو:
بيئة الخدمة → واجب التنفيس → تعرض المكونات → متطلبات المواد → تكوين الصمام → التفاعل بين الضغط الخلفي والتصريف → التحقق من المصنع والمشروع.
قد يؤدي تخطي خطوات النظام إلى إنتاج صمام يبدو مقبولاً في قائمة المواد ولكنه لا يتصرف كما هو مطلوب في نظام التنفيس المركب.
ترجمة متطلبات الخدمة الحامضية وتنفيس الضغط إلى أساس قبول
تكون المعايير أكثر فائدة عندما يُسمح لكل منها بإثبات ما يحكمه فعلياً فقط.
بالنسبة لمواد الخدمة الحامضية، قد يأتي الإطار المعمول به من NACE MR0175 / ISO 15156 أو NACE MR0103 / ISO 17945 أو مواصفة المالك أو متطلب آخر خاص بالمشروع. أي منها يحكم يعتمد على المنشأة وقطاع العملية والبيئة والأساس التعاقدي. يجب التحقق من الإصدارات الحالية واعتماد المشروع قبل وضع المتطلبات الدقيقة في ورقة البيانات أو مواصفة الشراء.
معايير وأكواد تنفيس الضغط تخدم غرضاً مختلفاً. قد تحدد أو تدعم حساب مقاسات تنفيس الضغط أو الاختيار أو التركيب أو الاختبار أو الشهادات أو حماية الضغط أو تصميم النظام. وجودها لا يثبت أن مواد الصمام مناسبة لـ H2S، تماماً كما أن مواصفة مواد الخدمة الحامضية لا تثبت سعة تنفيس الضغط.
لذلك فإن أساس القبول القابل للدفاع يفصل أربع فئات من الأدلة:
أساس الخدمة/البيئة.
ما هي العملية والبيئة المحتوية على H2S التي يتم تحديدها، وتحت أي ظروف تشغيل وتنفيس؟
أساس المواد والمكونات.
ما هي المكونات المعدنية وغير المعدنية التي تتطلب مراجعة خاصة بالخدمة، وما الأدلة المتعلقة بالمواد أو الصلابة أو التصنيع أو التأهيل أو التوافق التي تنطبق عليها؟
أساس أداء تنفيس الضغط.
ما سيناريو التنفيس، وسعة التصريف المطلوبة، وضغط الضبط، وظروف التنفيس، والتكوين، وظروف الضغط الخلفي التي يجب أن يستوفيها الصمام المختار؟
أدلة المشروع والمنتج.
ما الصمام المحدد، والرسم، وصحيفة البيانات، وقائمة المواد، ومعلومات السعة، ووثائق الاختبار، وسجلات التتبع التي تُظهر أن التكوين المعروض يستوفي تلك المتطلبات؟
يمنع هذا الهيكل أيضًا مشكلة شرائية شائعة: استخدام عبارة مثل “صمام NACE” كما لو كانت مواصفة شراء كاملة. وهي ليست كذلك. فالعبارة بحد ذاتها لا تحدد المعيار المعمول به، أو الإصدار، أو الحدود البيئية، أو نطاق المكونات، أو سعة الصمام المطلوبة، أو التكوين، أو متطلبات الاختبار، أو حزمة الوثائق.
لذلك يجب أن تكون أدلة المورد قابلة للتتبع إلى التكوين المعروض الفعلي, وليس فقط إلى عائلة منتجات عامة.
بالنسبة لـ ZOBAI، يجب تأكيد ملاءمة الخدمة الحمضية الخاصة بكل موديل، وحزم المواد الدقيقة، والامتثال للمعايير، والسعة المعتمدة مقابل وثائق الصمام المختار. ولا يُثبت الإرشاد الهندسي العام أو عائلة منتجات موجهة للمصافي هذه الحقائق لكل موديل.
الحدود الهندسية وحدود الكود: تقدم هذه المقالة إطارًا للاختيار والتحقق. وهي لا تحل محل حساب التنفيس الحاكم، أو بيانات سعة الشركة المصنعة، أو الإصدار المعتمد في المشروع من الكود المعمول به أو مواصفة الخدمة الحمضية، أو عملية قبول المالك/الجهة القضائية.
ما يجب إرساله في طلب عرض السعر — وما يجب التحقق منه قبل القبول
يجب أن يتيح طلب عرض السعر المفيد لخدمة الحموضة للمورد تحديد تكوين صمام دقيق بدلاً من الاستجابة لطلب عام لـ “صمام أمان H2S”.”
قدّم المعلومات التي تؤثر جوهريًا في القرار:
- المعدات المحمية وسيناريو التنفيس الحاكم؛;
- مائع العملية والطور ومعلومات التركيب ذات الصلة؛;
- معلومات خدمة H2S المطلوبة وفقًا لأساس المشروع المعمول به؛;
- ضغط التشغيل ودرجة الحرارة الطبيعيان؛;
- ضغط التصميم أو MAWP حيثما كان ذلك ذا صلة؛;
- ضبط الضغط المطلوب؛;
- سعة التصريف المطلوبة أو أساس الحساب المعتمد؛;
- ضغط ودرجة حرارة التنفيس؛;
- الضغط الخلفي المتراكب والمتولد حيثما كان ذلك ذا صلة؛;
- وجهة التصريف وأي متطلبات احتواء ذات صلة بالصمام؛;
- متطلبات توصيلات المدخل والمخرج؛;
- مواصفة المواد المناسبة لخدمة الغازات الحمضية وإصدار المشروع، إذا كانت محددة مسبقًا؛;
- أي متطلبات مواد أو أجزاء داخلية أو أختام أو منفاخ أو براغي أو بايلوت مفروضة من المشروع؛;
- متطلبات الفحص أو التتبع أو التوثيق؛;
- معلومات صحيفة البيانات ولوحة البيانات والرسم الحالية لتطبيق الاستبدال.
يجب بعد ذلك مراجعة حزمة الإرجاع مقابل الصمام المعروض فعليًا. ووفقًا لمتطلبات المشروع، قد تشمل هذه المراجعة صحيفة بيانات الصمام ورسمه، وتحديد المواد وتتبعها للمكونات ذات الصلة، والأدلة المطلوبة لحالة المادة أو الصلادة، وأساس سعة الصمام المختار أو حساب مقاسه، وسجلات المعايرة أو الاختبار أو الفحص المحددة.
الهدف ليس طلب أكبر حزمة مستندات ممكنة، بل إنشاء سلسلة قابلة للتتبع:
الخدمة المحددة → المتطلب المنطبق → المكوّن أو الوظيفة المتأثرة → الصمام المختار → الدليل الداعم.
إذا كانت إحدى حلقات هذه السلسلة مفقودة، فعادةً ما يكون الرد الصحيح هو تحديد ما لا يزال غير مؤكد، لا افتراض المطابقة أو عدم المطابقة.
ينبغي تطبيق هذا الانضباط نفسه على صمامات الاستبدال. فمطابقة الوصلات الحالية أو ضغط الضبط أو الأبعاد الخارجية قد تضيّق نطاق البحث، لكنها لا تثبت السعة المطلوبة أو حالة المواد الداخلية أو التوافق مع الضغط الخلفي أو أساس الشهادات أو ملاءمة خدمة الغازات الحمضية.
للمراجعة الهندسية، قدّم ظروف التشغيل والتنفيس الفعلية، وأساس خدمة H2S، والسعة المطلوبة، ومعلومات الضغط الخلفي والتصريف، ومواصفة المشروع المنطبقة، وأي مستندات موجودة للصمام. ويمكن لـ ZOBAI بعد ذلك مراجعة المتطلب مقابل مستندات الطراز المختار بدلًا من الاعتماد على تصنيف عام لخدمة الغازات الحمضية.
