先导式安全阀是如何工作的？

A 先导式安全阀 其工作原理是利用小型先导阀控制较大主阀活塞上方的压力。正常运行时，系统压力被引至先导阀和主阀上方的阀腔。由于有效阀腔面积大于暴露于进口压力的阀座面积，主阀保持关闭，即使工作压力接近整定压力也能保持密封。当进口压力达到整定压力时，先导阀开启或调节，释放阀腔内的压力。阀腔压力丧失后，主阀关闭力被消除，进口压力即可顶开主阀并排放所需的泄放流量。当系统压力降至回座压力范围时，先导阀关闭，阀腔压力恢复，主阀重新回座。

工程摘要： 先导阀通常不提供主泄放能力，而是控制阀腔压力。主阀提供排放面积。在实际项目中，仍需对阀门进行所需泄放能力、整定压力、允许超压、, 背压, 、进口压力损失、材料相容性、阀座密封性及安装条件等校核。

什么是先导式安全阀？

压力保护系统的简明定义

先导式安全阀，通常称为 POSV 或 POSRV，是一种自动 压力泄放装置 ，用于保护压力容器、管道、储罐、分离器及工艺系统免受过压危害。与直接作用的弹簧式安全阀不同，先导式结构中的主阀由独立的先导阀控制。先导阀感应进口压力，并控制主阀活塞上方阀腔内的压力。

该设计使主阀在正常运行时保持关闭，并在被保护系统达到规定整定压力时开启。对工程师而言，关键不仅在于阀门“自动开启”，更重要的是先导阀、阀腔、活塞面积、进口压力、背压及排放系统如何相互作用，从而形成可靠的开启与回座动作序列。

在采购审查中，不应仅因 POSV 外观紧凑或进出口连接与管道匹配就选用。必须根据可信的超压工况和认证泄放能力依据对阀门进行核实。法兰尺寸正确但孔径面积不足的阀门，仍可能无法有效保护设备。

主阀与先导阀：两部分控制结构

典型的先导式安全阀包含两个功能组件。 先导阀 作为压力传感与控制元件。 主阀 作为大排量泄放元件。先导阀通过传感通道或取压管线接收系统压力，然后将压力导入主阀活塞上方的膜室，或从膜室排出压力。

当膜室加压时，主阀保持关闭；当膜室泄压时，主阀可开启。这种两部分结构正是先导式阀门常用于高压、大排量或严密切断工况的原因。然而，同样的结构也使其对污染、安装细节、传感管线状态、管路布置、密封材料及维护质量更为敏感。

工程案例说明——先导回路污染： 该阀通过了初始台架试验，但随后在聚合工艺介质中开启缓慢且回座不可预测。原因是先导通道和传感路径中形成沉积物，而非铭牌整定压力不正确。纠正审查包括清洗先导回路、检查传感与排放路径、核查过滤及维护周期，并重新评估直接弹簧式或平衡式设计是否更适合实际介质。

POSV、POSRV与先导式泄压阀：它们相同吗？

在行业文件中，这些术语可能因应用、制造商和当地惯例而有所不同。POSV通常指先导式安全阀。POSRV通常指先导式安全泄放阀。先导式泄压阀可能更广泛地用于压力泄放应用。最终术语应与适用规范、项目规格书、流体工况、铭牌要求及采购文件一致。

为何重要： 术语不正确可能导致采购和合规问题。作为通用泄压阀采购的阀门，在压力容器应用中可能无法满足与安全阀或安全泄放阀相同的项目预期。采购前，请确认所需阀门类型、规范依据、认证排量要求、铭牌数据、整定压力、使用介质及试验文件。

缩写不能替代经批准的阀门描述。数据表应标明该装置是先导式安全阀、先导式安全泄放阀还是其他压力泄放装置，并应说明介质、先导阀类型、传感方式、主阀结构、整定压力、所需排量及认证依据。关于更广泛的命名边界，请参见 PRV、PSV、安全阀与泄压阀的区别.

先导式安全阀如何逐步工作

步骤 1：系统压力被引至先导阀和膜片室

在正常运行期间，来自被保护系统的压力通过取压管线、取压口或内部通道被引至先导阀。该压力也用于对主阀活塞上方的膜片室加压。在许多设计中，工艺介质本身提供控制能量。基本泄压功能无需外部动力。

设计必须确保先导阀接收到具有代表性的入口压力。如果取压管线堵塞、位置不当、被隔离、冻结、充满冷凝液或被工艺杂质污染，先导阀可能无法对实际系统压力做出正确响应。这就是为什么对于先导式安全阀（POSV）应用，安装审查不是次要问题，而是安全功能的一部分。

示例工程案例——取压通道被隔离： 一台先导式安全阀（POSV）在设备压力升高时仍保持关闭，原因是检修后取压管线上的隔离阀被遗留关闭。尽管主阀机械上完好，先导阀未接收到具有代表性的入口压力。纠正措施是恢复取压通道并对整个组件进行功能测试；预防措施要求制定经批准的隔离方案、在适用时采用锁定开启或铅封控制、清晰挂牌以及调试检查清单。

步骤 2：膜片室压力使主阀保持关闭

主阀保持关闭，因为阀盖腔内的压力作用在更大的有效面积上，其产生的向下关闭力大于进口压力向上作用于阀座面积上的力。即使两侧压力相近，较大的阀盖腔面积也会产生更大的关闭力。当系统压力在整定压力以下升高时，该关闭力仍可保持较强，有助于降低接近整定压力时的泄漏。

重要性： 这是工程师在系统工作压力接近所需整定压力时考虑采用先导式安全阀的主要原因之一。若工作压力过于接近整定压力，常规弹簧式安全阀更容易出现颤跳或泄漏。在合适的工况下，先导式安全阀（POSV）可实现更严密的关闭，但前提是介质、密封件、先导通道、温度范围及安装条件均适用。

可能出现的问题： 如果阀盖腔因密封件损坏、弹性体不适用、密封面污染或先导内部泄漏而无法保持压力，主阀可能无法稳定保持在关闭位置。其后果可能是产品损失、环境排放、频繁维修或阀座早期损坏。

简化关系	工程含义	边界条件
关闭力 ≈ 阀盖腔压力 × 阀盖腔有效面积	阀盖腔压力作用在更大的控制面积上，通常使主阀保持关闭。	密封摩擦力、先导泄漏、活塞几何形状及背压也会影响实际力平衡。
开启力 ≈ 进口压力 × 进口有效面积	当阀盖腔压力充分降低时，进口压力可顶起活塞或阀瓣组件。	这是工作原理关系式，不是阀门定径方程。
净关闭裕度	关闭力与开启力之间的差值会影响整定压力以下的严密关闭性能。.	实际工作压力比与阀座密封性限值需要依据制造商数据确定。.

工程边界： 先导式安全阀并不会仅因气室面积较大就保持关闭。先导回路必须维持代表性压力，气室密封件必须保持该压力，活塞或阀瓣必须能够自由移动。气室密封泄漏或先导通道受阻，都会在达到铭牌整定压力之前改变力平衡。.

步骤 3：先导阀在整定压力下开启

整定压力是指按照阀门设计和试验条件，先导阀开始开启动作时的进口表压。当系统压力达到该值时，先导阀动作。根据先导阀为突开式还是调节式，先导阀可能快速排放气室压力，或逐渐控制气室压力。.

先导阀动作是触发环节，不能替代主阀的泄放面积。主阀仍须按可信超压工况下所需的泄放能力进行选型。所需泄放能力应基于工艺危害工况确定，而不是依据管道接口尺寸或简单替换旧阀。.

采购中常见的错误是仅按进口尺寸、出口尺寸、压力等级和整定压力匹配来更换阀门。如果被保护容器的工艺条件已发生变化，或排放总管已改造，原认证排量依据可能不再有效。预防措施是在订购替换阀之前，重新核对泄放工况、所需泄放能力、背压和允许压力积聚。.

步骤 4：导阀排放阀腔压力，主阀开启

一旦导阀排放阀腔压力，主阀活塞上方的关闭力减小。作用在主阀活塞或阀瓣下方的入口压力即可将主阀从阀座上顶起。在突开式设计中，这会产生快速开启动作。在调节式设计中，阀瓣升程可能随压力升高和所需排量成比例增加。

可能出现的问题： 如果阀腔排放通道受限、导阀动作不正确，或污染物阻碍导阀内部零件运动，主阀可能延迟开启、部分开启、颤振，或无法提供预期响应。这些风险影响人员安全、设备保护、停机时间、排放和维护成本。

对于蒸汽或高温蒸汽工况，审查应包括冷凝、热膨胀、导阀管路暴露、密封材料和排放。在洁净干燥气体中表现良好的导阀或取压通道，在接触湿蒸汽、冷凝水或循环加热时可能表现不同。

步骤 5：多余压力通过主阀排放

主阀开启后，多余压力通过阀门出口排放至安全排放点、火炬总管、放空系统或其他经批准的泄压路径。排放系统必须与阀门一并审查，因为根据设计和使用工况，背压可能影响性能、稳定性、排量和回座行为。

对于项目选型，所需泄放能力应基于可信的超压工况确定，而不能仅依据公称管道尺寸。火灾工况、出口堵塞、热膨胀、控制阀故障、公用工程故障、换热器管束破裂及其他原因可能产生不同的泄放负荷。.

工程示例——排放总管改造： 多台泄放装置接入同一条既有总管。先导式安全阀的整定压力未变，但同时泄放导致累积背压升高，影响了主阀稳定性和回座。原因是出口系统发生变化，却未触发新的泄放系统分析。纠正措施是重新计算总管阻力和同时流量，核实先导阀排放及背压限值，并在恢复投用前检查阀座和导向部位。.

步骤 6：先导阀回座，主阀重新关闭

随着被保护系统压力下降，先导阀最终回到关闭或复位位置。随后气室压力恢复至主阀活塞上方。关闭力增大，主阀回座。开启压力与回座压力之间的差值同启闭压差特性和先导阀设计有关。.

重要性： 若回座不稳定，阀门可能发生循环启闭、泄漏或引起反复的压力波动。回座不良会损坏密封面、增加排放量并带来维护工作。对于压力波动频繁的系统，应仔细复核工作压力裕量、先导阀型式、启闭压差特性及排放管道。.

操作步骤	系统工况	先导阀动作	穹顶压力	主阀位置	工程结果
正常运行	压力低于整定压力	将压力引至膜室	保持	已关闭	在密封件、密封面及先导阀内部件适用的情况下，保持严密关闭
接近整定压力	压力升高但仍低于整定压力	持续感测进口压力	保持	已关闭	若选型与维护正确，阀门不应泄漏或出现频跳
达到整定压力	压力达到先导阀动作点	开启或调节	减压或排放	开始开启	主关闭力被卸除；整定压力试验基准须符合项目要求
泄放条件	超压工况持续	控制膜室压力	受控低压	开启	认证排量与实际泄放系统工况须满足所需泄放负荷
回座	系统压力下降	关闭或复位	已回座	再次关闭	稳定的回座可减少泄漏、振动、阀座损伤和物料损失

控制开启与关闭过程的关键部件

先导阀：感压控制元件

先导阀决定主阀何时开启、何时回座。它感测进口压力并控制气室。由于先导通道和内部零件比主流通路径更小，先导阀更容易受到细小颗粒、粘性介质、腐蚀产物、聚合、结冰、冷凝水或维护不当的影响。.

在采购评审中，应结合介质、清洁度、工作温度、腐蚀倾向、振动和维护周期对先导阀设计进行核查。在清洁气体工况下表现良好的阀门，若未经额外工程评审，可能不适用于脏污、结晶、酸性、粘稠或易聚合的工况。.

主阀：大排量泄放元件

主阀提供主要泄放面积。其尺寸必须根据所需泄放负荷和允许超压基准确定。阀体尺寸、孔径面积、进口压力损失、出口背压和排放系统都会影响阀门能否执行其安全功能。.

在工程选型中，孔径面积和 认证泄放能力 比连接尺寸更为重要。法兰更大并不自动意味着排量足够，而外观较小的阀门只有在已核实其认证排量和使用工况后才可能适用。.

阀罩腔：产生关闭力的区域

阀罩腔是主阀活塞上方的空间。正常运行时，该腔室内的压力产生关闭力，使阀门保持密封。当先导阀排放阀罩腔压力时，该力减小，主阀即可开启。理解阀罩腔压力是理解先导式安全阀为何能在开启前紧密密封、并在需要时迅速开启的最快途径。

取压管线：可能影响可靠性的细小通道

取压管线或压力引压通道将被保护系统的压力连接至先导阀。如果该管线堵塞、隔离、冻结、充满液体，或安装位置不能代表被保护设备的压力，先导阀可能无法正确响应。因此，一个小的安装问题可能演变为安全问题。

对于远程取压布置，取压点位置应能代表被保护设备处的压力。应审查长管线、液袋、热损失、振动和意外隔离等情况。需要伴热或保温时，应在设计阶段规定，而不是在现场出现问题后再增加。

阀座、活塞、密封件和喷嘴：紧密关闭的关键

阀座密封性取决于密封面状况、密封材料相容性、装配质量以及关闭力的稳定性。软密封在适用工况下可提高密封性，但必须审查温度、化学相容性、老化、膨胀、压缩永久变形和维护条件。在严苛温度或某些化学工况下，可能更倾向于采用金属密封，但泄漏预期必须相应审查。

腐蚀性或侵蚀性介质可能损坏喷嘴、阀瓣、导向件、活塞或先导阀内部件。在酸性气体、含硫工况、含氯物流或湿腐蚀性工况中，材料选择不应仅限于阀体。阀内件、弹簧、密封件、管线、管件和暴露的先导阀组件可能需要单独进行材料审查。

整定压力、超压、启闭压差和回座时会发生什么？

整定压力：先导阀何时开始开启序列

整定压力是先导式安全阀在规定的试验或使用条件下调整至开始开启的压力。在项目文件中，整定压力应与被保护设备的最大允许工作压力基准及适用规范要求一致。如果适用冷态试验压力、背压修正或温度修正，必须仔细审查试验条件和铭牌信息。

超压：主阀如何达到所需排量

超压是指在规定工况下，为使阀门达到额定泄放能力，压力超过整定压力的增量。对于先导式安全阀（POSV），先导动作触发开启，但主阀和排放系统决定所需排量能否真正达到。

压力积聚是指在泄放事件期间，被保护设备压力超过最大允许工作压力的增量，受适用规范和工况约束。区分二者的意义在于：即使阀门整定正确，如果所需排量、进口压力损失或出口背压未得到正确评估，仍可能无法实现保护目标。

启闭压差：为什么阀门不会在整定压力下立即关闭

启闭压差是整定压力与回座压力之差，通常根据适用标准和文件以压差或百分比表示。若阀门在整定压力下立即关闭，可能在泄放过程中反复启闭。适当的启闭压差有助于阀门保持足够长的开启时间，使系统压力稳定，并在超压工况消除后重新关闭。

回座压力：阀门如何恢复到安全的关闭位置

回座压力是阀门泄放后关闭时的进口压力。回座不稳定可能导致泄漏、密封面损坏、反复开启、噪声、振动和运行扰动。在压力频繁波动的系统中，选型前应审查正常工作压力、整定压力与回座压力之间的间距。

术语	控制内容	不能证明的内容
工作压力	主阀应保持关闭且密封的正常压力。	对于所有先导和密封结构，任意接近整定压力的运行都是可接受的。
整定压力	在规定工况下，先导开始执行规定开启动作时的指定压力。	主阀全升程或足够的泄放能力。
超压	超过整定压力的压力增量，用于建立主阀升程和排量。	被保护设备自身的允许压力边界。
压力积聚	事件期间超过 MAWP 或其它规范规定的设备压力边界的压力升高值。	阀门选型是否足够，或排放系统是否可接受。
启闭压差	整定压力与回座压力之间的差值。	在存在污染物、不稳定背压或阀座损坏的情况下，阀门能否干净回座。
背压	开启前已存在的或排放期间产生的出口压力。	每台 POSV 是否对出口系统压力不敏感。
密封性	在规定试验条件下的关闭状态泄漏量。	排量、整定压力精度或安装稳定性。

这些数值必须与被保护设备和主导工况相对应。整定压力通常依据设备 MAWP 和适用规范进行校核；超压和压力积聚对应不同的参考基准；排量必须在相关泄放工况下进行验证。如需详细的术语说明，请参阅 安全阀整定压力、超压、压力积聚与启闭压差.

突跳式与调节式先导安全阀

突跳式先导阀如何快速开启

突跳式先导阀设计用于在整定压力下使先导腔压力快速变化，从而使主阀迅速从关闭状态切换至开启状态。突跳动作适用于需要快速泄压的场合，但也可能在排放管道中产生更强的动态效应。应综合考虑噪声、反作用力、进口压力降以及排放总管的工作特性。.

先导式安全阀的调节型先导阀如何实现比例开启

先导式调节型先导阀可更平缓地控制阀腔压力。主阀可根据压力工况仅开启至所需开度。在某些工况下，这可减少不必要的介质排放损失，并有助于实现更平稳的压力控制。但正确选型取决于介质状态、所需排量、稳定性、允许超压、排放系统及项目规范。

哪种类型适用于气体、蒸汽、蒸汽或液体工况？

气体、蒸汽、蒸汽和液体工况在泄压过程中的表现可能不同。可压缩流体可能需要与液体工况不同的泄放计算。蒸汽工况会带来温度、冷凝水、排放及材料方面的问题。液体工况可能产生液动力和稳定性问题。因此，应在确认介质、泄放工况、排放路径、安装布置及适用规范依据后，再选择先导阀类型。

先导阀特性	如何控制主阀	选型关注点
突跳式	使阀腔压力快速变化，主阀开启果断。	动态响应、排放总管响应、噪声及稳定回座。
调节式	逐步控制阀腔压力，使主阀升程可跟随泄放需求变化。	工艺稳定性、允许超压、最小稳定升程及先导阀清洁度。
流动型先导阀	阀门泄放时，控制介质流经部分先导回路。	先导阀排放去向、耗量、结冰、污染及背压相互作用。
非流动型先导阀	在控制状态建立后限制先导阀的持续流量，具体取决于设计。	内泄漏、憋压、感压响应及制造商特定的操作方式。
内置感压	通过阀门或整体通道取压。	局部入口压力损失以及所感压力是否代表设备压力。
遥感	从被保护设备或其他认可取压点外部取压。	引压管长度、凝液、冻结、隔离、振动、伴热及管路走向。

选型边界： “快开动作”“调节动作”“流动型”和“非流动型”描述的是先导阀行为的不同方面，不应视为可互换的产品目录标签。制造商必须确认确切的先导阀结构、感压方式、排放布置、介质兼容性及认证配置。

为什么选用先导式安全阀而不是弹簧式安全阀？

先导式安全阀并不一定优于弹簧式安全阀。只有当其设计优势与工艺条件和维护能力相匹配时，才更具优势。选型应基于切断要求、工作压力裕度、背压、所需排量、介质洁净度、温度、腐蚀风险、检修可达性以及全生命周期维护成本。

选型因素	先导式安全阀	弹簧式安全阀	工程说明
接近整定压力运行	通常适用，因为阀腔压力可增大关闭力	若裕度太小，可能更易出现频跳或泄漏	确认允许的工作裕度、启闭压差特性及密封性要求
大排量或高压工况	在特定设计中具有优势	大型弹簧和较高的机械载荷可能成为限制因素	不要仅按阀门尺寸选型；应核实所需排量和额定排量依据
介质脏污或黏附	需谨慎，因为先导通道较为敏感	视设计而定，可能具有更好的耐受性	检查过滤、材质、维护通道、先导阀管路及介质特性
背压	部分设计可降低背压影响，但必须经过验证	常规设计可能受影响；可能需要采用平衡波纹管	背压必须结合排放系统和阀门结构进行审查
维护复杂性	较高；必须检查先导阀、管路、密封件和主阀	通常结构更简单	若维护能力有限，生命周期成本可能更高
初始成本	中小口径通常更高	通常较低	总成本应包括泄漏、停机、测试、备件及重新认证

成本影响： 成本更低的 直接作用弹簧式安全阀 对于洁净、中等压力、维护简便的工况，可能是正确选择。先导式阀门在特定工况下可减少泄漏、提高操作裕度或解决大排量问题。选型错误会增加停机时间、排放、密封面损伤、重新认证工作、备件成本和更换交货周期。

现场案例： 某弹簧式安全阀安装在排放总管上，实际背压积聚高于预期，在总管改造后开始颤振。整定压力正确，但出口系统阻力改变了运行特性。纠正措施是复核排放总管，确认泄放工况下的背压，并评估平衡波纹管式或先导式设计是否更合适。预防措施是：每当泄放管道被改造时，都应纳入出口系统复核。

背压限制： 先导式阀门并非自动不受背压影响。出口压力会以不同方式影响主阀、先导阀排放、感压基准和认证排量。先导阀排向大气与排入阀出口或密闭系统的行为不同。供应商应说明允许的附加背压和积聚背压、该限制是恒定还是可变，以及是否适用排量修正或特殊先导阀配置。

如需直接进行设计对比，请参见 弹簧式安全阀与先导式安全阀. 安装细节还应对照 安全阀安装指南.

不可忽视的工程限制与失效风险

可靠运行的先导式安全阀取决于阀门设计和其所在系统。在现场使用中，许多问题并非由主阀体本身引起，而是由介质不适用、感压通道堵塞、排放不畅、材料错误、振动过大、背压假设错误、入口压力损失、出口阻力、维护空间不足或维修后文件不完整造成的。

问题	可能原因	现场症状	工程风险	预防措施
先导阀动作异常	取压管堵塞、杂质、腐蚀、隔离操作错误	阀门开启延迟或未按预期开启	超压保护可能失效	检查取压管设计、清洁度、巡检及隔离操作程序
主阀泄漏	密封面损伤、密封件老化、介质污染、压力频繁波动	持续泄漏或排放	物料损失、环境影响、维护成本	确认密封材料、操作裕量及密封性试验依据
颤振或开启不稳定	进口压力损失过大、阀门选型过大、排放管道设计不当	启闭频繁、振动、噪声	阀座损坏、管道应力、泄放性能不可靠	核查选型、进口管道损失、出口背压及动态作用力
密封失效	弹性体选材错误、温度过高、化学腐蚀	泄漏、先导阀故障、无法保持膜室压力	可靠性降低及非计划检修停机	复核材料相容性及最高使用温度
回座不正确	启闭压差异常、先导阀污染、工艺压力不稳定	阀门开启时间过长或回座过早	工艺扰动、介质损失、频繁启闭	确认先导式类型、启闭压差要求及工作压力范围
检修后整定压力漂移	重新装配不当、弹簧/先导调节错误、未进行最终校验	阀门在高于或低于设定压力时开启	保护裕度不足或误跳	维修后进行有记录的复位、复测、铅封及证书审查

检修或大修后，不应仅凭外观检查即让安全阀重新投入使用。应根据适用的工厂规程、标准及当地法规要求，检查整定压力、密封性、功能响应、密封及文件记录。若需要 National Board 或类似维修授权，应在工作放行前确认维修范围及文件记录。

先导式安全阀的常见应用场合

石油天然气压力容器与管道

先导式安全阀通常用于高压气体系统、分离器、工艺容器及管道保护，这些场合可能要求严密关闭、大排量或较高的工作压力裕度。项目审查时应核查排放总管背压及远程传感要求。

化工与石化工艺系统

在化工和石化装置中，先导式安全阀（POSV）选型必须考虑介质特性。洁净气体或蒸汽工况可能适用。粘性、聚合、结晶、腐蚀性或含污工况需仔细审查，因为先导组件包含较小的通道和控制元件。

对于含氯、酸性、含硫或湿腐蚀性介质，材料审查应涵盖阀体、接管、阀瓣、导向件、活塞、先导管路、管件、密封件和弹簧。如果仅规定阀体材料而忽略阀内件和先导部件材料，可能导致早期腐蚀、卡涩、阀座泄漏以及先导动作不稳定。

高压气体和蒸汽应用

高压气体和蒸汽工况可受益于先导式安全阀在接近整定压力时保持密封的能力。但仍须根据所需泄放负荷、允许超压、材料、入口压力损失、出口背压和排放系统条件进行选型。

储罐、分离器和工艺设备

对于储罐、分离器和压力容器，安全阀必须作为完整压力保护系统的一部分进行选型。被保护容积、可信超压工况、入口损失、出口损失和安全排放位置必须一并审查。

对严密关闭和大排量有要求的应用

当泄漏控制、工作压力裕量或大排量比结构简单更为重要时，先导式安全阀可能是合适的选择。在介质脏污、维护困难或工艺温度超过先导密封件和软质件实际使用极限的场合，它可能不是最佳选择。

如何为您的系统选择先导式安全阀

选型应从超压工况和工艺数据开始，而不是从产品目录中的规格开始。先导式安全阀必须核对排量、压力、温度、材料、流体状态、背压、连接标准、安装布置、维护通道、维修途径、文件要求和项目规范依据。

定径或选型前所需的工艺数据

介质名称及组成

气体、蒸汽、蒸汽、液体或两相工况

正常工作压力

整定压力要求

泄放压力或许用超压基准

操作与泄放温度

所需泄放量

所需孔径面积或认证排量基准

进出口连接尺寸

法兰标准及压力等级

预期累积背压与叠加背压

进口管线长度、管件及压力损失估算

材料要求或腐蚀裕量

软密封或金属密封要求

安装方向及排放去向

适用规范或项目规格书

所需试验与检验文件

维修、再认证及铅封要求

介质、压力、温度及背压检查

介质特性直接影响安全阀选型。洁净干燥气体、饱和蒸汽、腐蚀性蒸气、导热油、含污工艺流体及两相介质不可等同对待。压力与温度决定阀体压力等级、密封件选型、弹簧或先导设定考量及试验要求。背压会影响泄放性能，必须结合排放系统一并审查，不可事后补查。

背压尤为重要，因为它可能影响开启稳定性、有效泄放能力及回座特性。对于常规弹簧式安全阀、波纹管平衡式安全阀及先导式安全阀，允许的背压影响并不相同。选型时应结合泄放期间的叠加背压与累积背压共同校核正确的阀门类型。

腐蚀与温度工况下的材料及密封选型

阀体、内件、阀座、密封件、导向件、弹簧、管路、管件及先导阀材料应根据腐蚀、温度、压力和介质相容性进行选择。对于软密封结构，必须确认弹性体或聚合物的使用极限。对于高温或腐蚀性介质，可能需要采用金属密封或特殊材料，但泄漏验收标准必须在项目规范中明确规定。

部件	为何相容性至关重要	忽视后的典型失效
阀体及承压件	压力等级、腐蚀裕量、低温/高温韧性及外部环境。	壁厚减薄、开裂、泄漏或压力边界失效。
阀嘴与主阀座	腐蚀、冲蚀及表面状态控制泄漏和重复关闭性能。	阀座泄漏、拉丝及无法紧密回座。
活塞、导向件及滑动表面	间隙、抗咬合性、沉积物及差异热膨胀影响运动。	卡涩、开启延迟或关闭不到位。
先导阀内件与通道	细小通道对腐蚀产物、颗粒、蜡、水合物、聚合物和结垢较为敏感。	动作延迟、先导腔压力控制不稳定或无法复位。
软密封阀座与先导腔密封件	温度、化学介质接触、减压、溶胀和压缩永久变形会影响密封性。	先导腔压力损失、误开启或持续泄漏。
管路与管件	外部腐蚀、振动、冻结和酸性工况开裂可能中断取压通道。	压力信号失真、泄漏或先导控制功能失效。

当含 H₂含硫油气生产工况在适用范围内时，材料评定可能需要对照 ISO 15156 / NACE MR0175 原则. 该审查针对规定的开裂机理，不能替代全面或局部腐蚀评估、压力设计规范或制造商资质确认。

排量、连接尺寸与法兰标准确认

公称连接尺寸不能证明泄放能力。必须审查所需孔径面积、认证排量依据、进口压力损失和出口背压。法兰标准、压力等级、密封面型式及端部连接必须与管道规格一致。不匹配可能导致采购、制造、检验或现场安装延误。

工程案例说明——连接正确但排量不足： 某替换阀与现有法兰和整定压力匹配，但工艺扩产提高了控制泄放负荷。机械接口正确，而可支持的泄放能力不足。该订单被中止，重新核算泄放工况和所需排量，并重新选型阀门口径及认证或文件化排量。重大工艺变更应触发正式的 PRD 排量审查。

何时需要向制造商申请工程审查

当阀门用于高压、高温、腐蚀性工况、可变背压、两相流、接近整定压力运行、关键设备保护、特殊安装、共用排放总管或需要特殊维修文件的工况时，建议进行工程审查。完整的询价资料可减少技术澄清时间并缩短采购周期。

项目评审 CTA： 如果您正在为压力容器、管道、分离器、储罐或工艺系统选型先导式安全阀，请将介质、工作压力、整定压力、泄放温度、所需排量、背压、进出口连接、材料要求及适用标准发送给 ZOBAI。我们的工程团队可审查工况并推荐合适的安全阀类型以供进一步评估。

技术审批项	供应商必须确认	买方/工程师必须核实
泄放工况	所供型号及配置的可支持排量。	控制工况、所需负荷、单位及计算版本。
先导结构	突开/调节式、流动/非流动、感应与排放布置。	工艺稳定性、清洁度、冷凝、结冰及维护空间。
压力基准	整定压力、试验压力基准、启闭压差或回座范围及允许背压。	MAWP、工作裕量、超压及累积压力限值。
材料	阀体、喷嘴、活塞、先导阀内件、密封件、管路及管件。	腐蚀、温度、酸性工况及泄压要求。
安装	安装方向、感应管路规则、排放管路布置及排液要求。	实际入口损失、出口阻力、支撑、反作用力及隔离控制。
文件资料	数据表、图纸、排量依据、材质证明及试验记录。	项目编号、标记、检验及维修文件要求。

结构化的询价单可降低仅按型号名称或连接尺寸选型的风险。在准备询价资料时，请使用 如何编制安全阀数据表用于询价 询价资料准备.

发货前的试验、检验与质量检查

试验不仅是合规性活动。对于先导式安全阀，试验可确认先导阀与主阀作为一体化压力保护装置是否正确响应。最终检验方案应与采购技术规格、适用标准、工况风险及所需文件保持一致。

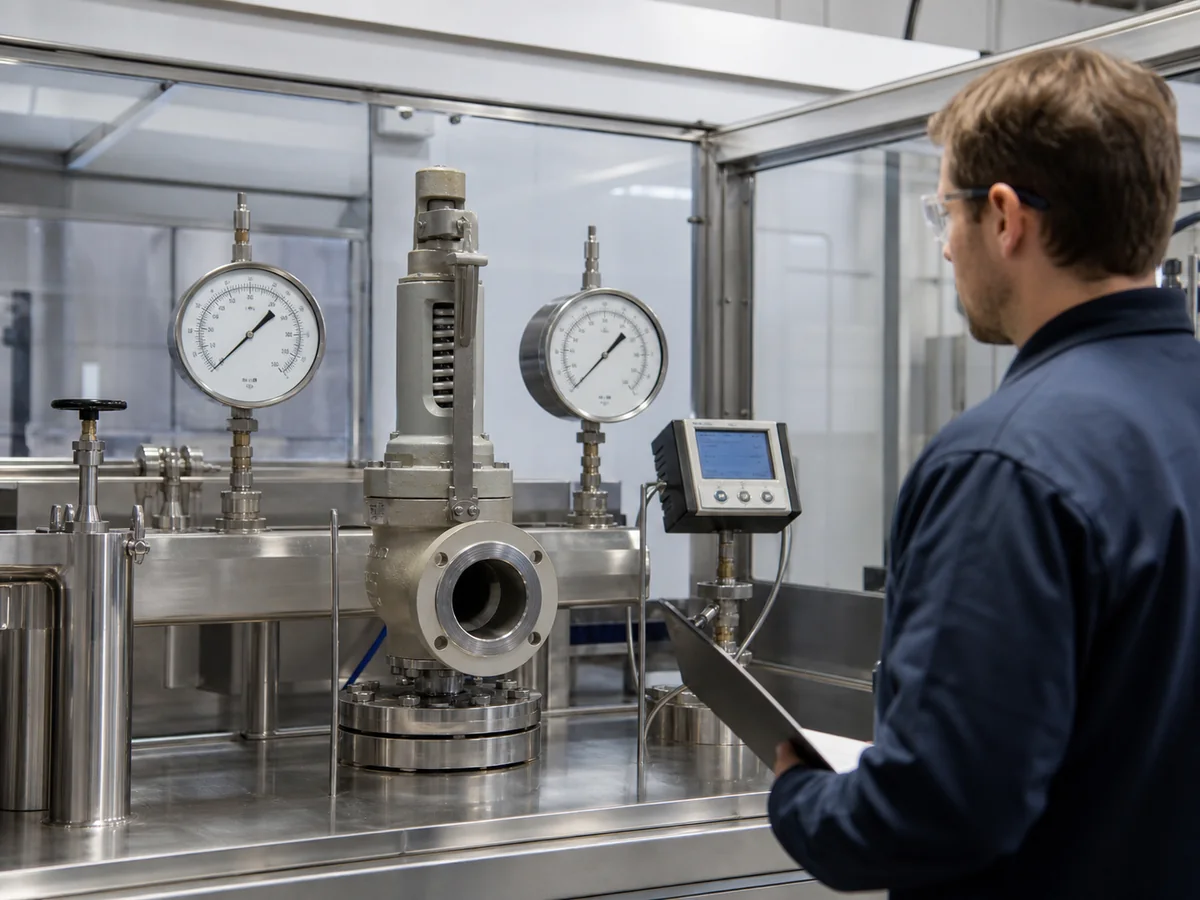

整定压力试验

整定压力试验用于确认阀门在试验条件下开始规定开启动作时的压力。如涉及冷态试验压差、背压修正或温度修正，应在试验前确认并记录在文件中。经维护或修理后，阀门应按适用规程重新整定、复试并铅封，方可重新投用。

密封性试验

密封性试验用于检查阀门关闭时的泄漏情况。对于在接近整定压力下运行的用户，密封性是关键的质量与成本因素，因为泄漏可能导致物料损失、排放、运行不稳定或非计划维护。如项目标准之外需要更严格的泄漏要求，采购方应予以明确。

壳体压力试验

壳体试验按规定的检验要求验证阀体及承压件的承压完整性。对于要求提供文件、材料可追溯性及检验记录的压力设备项目，这一点尤为重要。

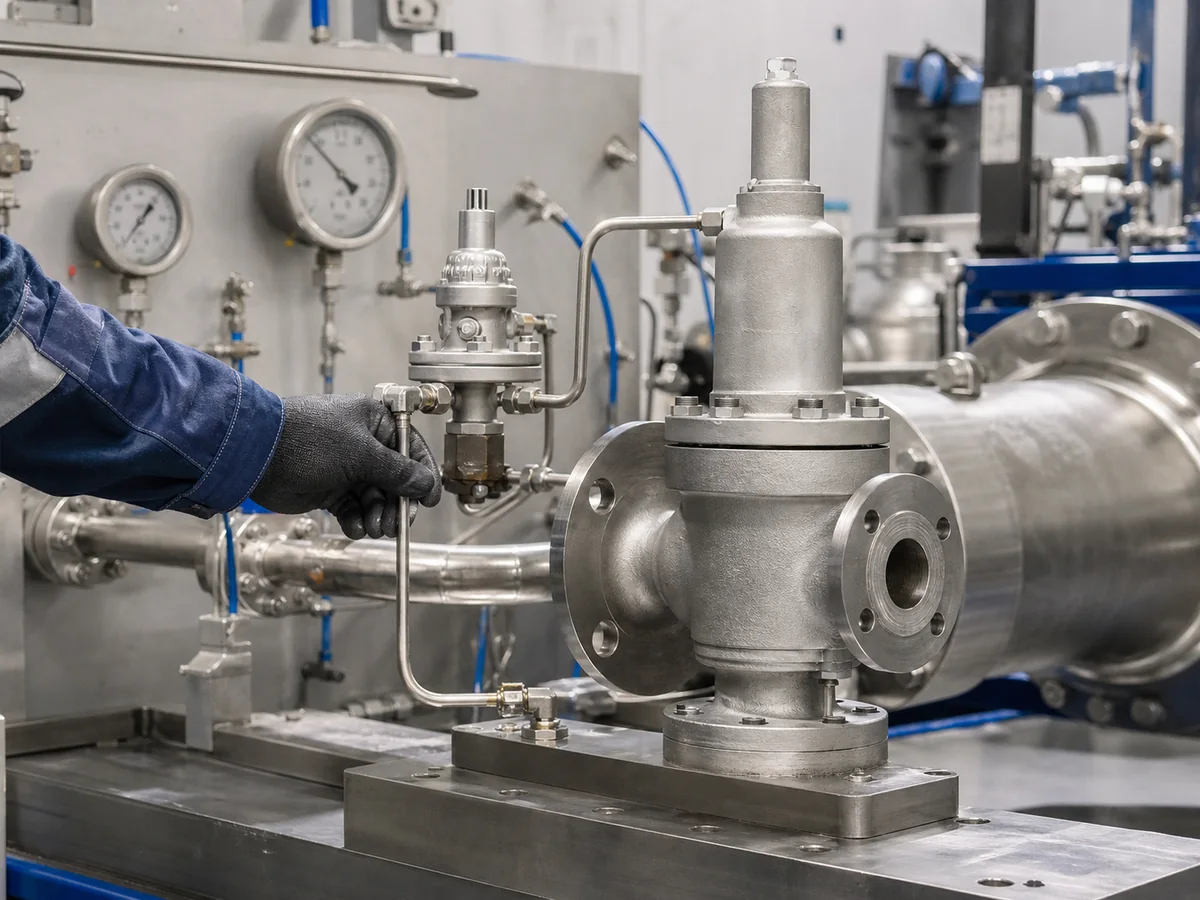

先导阀与主阀响应的功能试验

先导式阀门应作为完整的功能组件进行审查。先导阀必须感受压力、控制阀腔压力，并使主阀按预期开启和回座。试验应验证先导阀与主阀之间的相互作用，而不仅是单个部件的状态。

工业项目所需文件

典型文件可能包括试验报告、材质证明、检验记录、铭牌信息、图纸审批、操作手册、校准记录、维修记录、密封记录以及适用时的合格证明文件。所需文件清单应在采购前确认，以避免发货、清关、检验或调试延误。.

维修或内部调整后的恢复投用控制

停止点	所需检查	证据
拆卸前状态	清洗前记录泄漏情况、整定压力状态、污染、损坏部件、先导阀管路状态及密封状态。.	检验报告、照片和试验记录。.
零件与配置	核实先导阀型号、主阀内件、活塞、喷嘴、密封件、弹簧、管路及任何已修改的设定值。.	零件清单、序列号追溯及经批准的图纸。.
清洗与装配	清除沉积物时不得改变关键几何尺寸；按受控间隙和规定扭矩进行装配。.	维修程序及技术人员签字确认。.
压力边界试验	当检修范围要求时，执行所需的壳体或承压件试验。.	压力试验报告。
功能校准	按批准的试验程序，验证先导阀动作、阀腔压力响应、主阀开启顺序及回座。	整定压力与功能试验报告。
密封性	按规定的试验方法和介质，对主阀密封面及相关先导阀泄漏点进行试验。	密封性试验报告。
最终放行	恢复铅封、标识牌、铭牌可追溯性及必要的维修标记；在发货或安装前关闭所有不符合项报告（NCR）。	放行单、校准证书及维修记录。

对于适用的常规式、波纹管式和先导式泄压阀，密封性试验可规定采用 API 527，但该标准不能证明所需排量或安装后的稳定性。参见 API 527 密封性试验指南. 当管辖要求或受规范控制的维修途径有要求时，应在工作开始前确认该机构是否必须持有 National Board VR 授权。

关于检验计划、维修范围和再认证控制，请参见 安全阀维护与检查指南.

先导式安全阀常见问题

先导式安全阀与先导式泄压阀有什么区别？

区别取决于应用场合、术语以及适用的规范。先导式安全阀通常用于压力安全保护，可能涉及气体、蒸汽或水蒸气工况。先导式泄压阀的使用范围往往更广。请务必根据项目规格书和所需的认证依据选用相应术语。

先导式安全阀使用弹簧吗？

先导组件可能包含弹簧或其他控制元件，但主阀并非像传统弹簧式安全阀那样通过平衡入口压力与大型主弹簧来直接开启。先导阀控制穹顶压力，而穹顶压力控制主阀。

为什么先导式安全阀在接近整定压力时密封严密？

在达到整定压力之前，系统压力被导入主阀活塞上方的穹顶腔室。由于穹顶面积大于暴露于入口压力的阀座面积，净力使主阀保持关闭。当阀门选型正确并得到良好维护时，这有助于在接近整定压力时实现更紧密的密封。

先导式安全阀能否用于液体工况？

部分先导式设计可用于液体工况，但选型必须根据设计型式、制造商数据、流体特性、稳定性及适用标准予以确认。液体工况可能带来与气体或蒸汽工况不同的动态特性。

先导式安全阀的穹顶压力（dome pressure）是什么？

阀盖压力是主阀活塞上方腔室内的压力。在正常操作期间，它产生关闭力。当先导阀排放阀盖时，关闭力减小，主阀可以开启。

先导式安全阀失效的原因是什么？

常见原因包括取压管堵塞、先导阀通道污染、密封件损坏、材料选型不当、安装不规范、背压过大、振动、工作压力裕量不当、入口压力损失过大以及缺乏维护。

先导式安全阀比弹簧式安全阀更好吗？

不一定。对于特定的高压、大排量、要求严密关闭或对背压敏感的使用工况，先导式安全阀可能更合适。而对于结构较简单、介质较脏、风险较低或维护较方便的工况，弹簧式安全阀可能更合适。

先导式安全阀应多久进行一次检测？

试验频率取决于当地法规、工厂维护制度、工况严苛程度、阀门使用历史、介质风险、维修记录及适用标准。关键工况、脏污、腐蚀性或高温工况的检查频率可能高于洁净且稳定的工况。

选择先导式安全阀需要提供哪些信息？

至少应提供介质、流体状态、工作压力、整定压力、泄放温度、所需排量、背压、进口和出口尺寸、连接标准、材质要求、安装方向以及适用规范或项目规格书。

先导式安全阀能否承受背压？

部分先导式设计受背压影响小于常规弹簧式安全阀，但不能据此假定所有阀门均如此。背压必须结合阀门设计、排放系统和项目标准进行确认。

先导式安全阀（POSV）中整定压力与超压有什么区别？

整定压力是指先导阀开始规定开启动作时的指定压力。超压是泄放过程中高于整定压力的压力增量，用于建立主阀阀瓣升程并达到排量。仅凭整定压力并不能证明具备完整的泄放能力。

为什么认证泄放量比连接尺寸更重要？

连接尺寸描述的是管路接口。泄放能力取决于内部流通面积、阀瓣升程、流体、泄放压力、温度、背压，以及所提供配置的认证或文件化性能。

先导式安全阀能否用于含污物或易聚合的介质？

仅在完成专项工程评审后方可采用。细小的先导通道和引压管线可能被固体颗粒、蜡、聚合物、结晶物或腐蚀产物堵塞。采用过滤、吹扫、替代引压方式、预留维护通道或直接选用弹簧式结构可能更为合适。

背压如何影响先导式安全阀？

背压会影响主阀、先导阀排放参考、可用升程、排量及回座。其影响取决于先导阀与排放布置，因此必须针对实际型号确认允许的附加背压和积聚背压。

先导式安全阀安装后为什么会出现泄漏？

可能原因包括密封面污染、膜片密封损坏、管道应力、安装方向不正确、出口压力不稳定、先导回路中有杂质、软密封件选型不当或运行超出制造商规定的压力和温度范围。

腐蚀性或酸性工况应检查哪些材料？

检查阀体、阀嘴、活塞、导向件、先导阀内件、弹簧、密封件、传感管路及管件。阀体合金选材合适，并不能证明小型先导部件或软密封件与实际流体及开启环境相容。

先导式安全阀检修后必须检查哪些项目？

记录拆检时的原始状态，核实所有更换或调整的零部件，完成规定的压力试验和密封性试验，校准先导阀与主阀的响应，确认回座，恢复铭牌和铅封，并出具可追溯的维修文件。

在选型先导式安全阀时，需要参考哪些标准？

答案取决于被保护设备和所在司法管辖区。ISO 4126-4 规定了先导式安全阀的一般产品要求；ASME BPVC 和设备建造规范可能管辖超压保护；API 520 和 521 可能适用于相关的过程工业工况；API 527 涉及密封面严密性；NBIC 或美国国家锅炉压力容器检验师协会 VR 要求可能管辖维修。

标准与技术参考链接

适用文件集取决于被保护设备、工艺行业、管辖区域、阀门认证路径和项目规范。产品标准、设备建造规范、定径实践、安装指南、密封性方法和维修授权各自承担不同职能。

参考	本文的作用	范围界定
ASME BPVC 第 XIII 卷	涵盖设计、材料、检验、装配、试验、标记、排量认证和安装的超压保护规则，适用于 ASME 框架所覆盖的范围。	必须结合适用的建造规范、管辖区域和认证范围使用；通用产品声明不能作为所供阀门的证据。
ASME BPVC 第 VIII 卷 第 1 分册	适用压力容器的压力容器建造和超压保护依据。	它不能替代阀门排量计算、安装管道分析或订单专用认证审查。
API 520 第I部分，第10版	其覆盖的炼油厂应用中压力泄放装置的定径和选型程序。	其行业适用范围必须确认；它不能普遍替代所有设备规范或流体工况。
API 520 第II部分，第7版	覆盖范围内 PRD 安装的安装指南和工程分析。	安装合规并不能证明泄放工况或阀门排量正确。.
API 标准 521	适用于所涵盖的石油、石化、天然气及 LNG 设施的泄压与蒸汽降压系统指南。.	它涉及系统设计背景；所选 POSV 仍需制造商支持的性能数据及适用设备规范的审查。.
ISO 4126-4:2013	专门针对先导式安全阀的一般产品要求。.	该文件为产品标准，并非完整的应用、泄放工况、安装或管道设计指南。.
API 标准 527	适用于金属密封和软密封的常规式、波纹管式和先导式泄压阀的阀座密封性试验方法。.	该标准不规定所需排量、整定压力选型或安装稳定性。.
API RP 576，第5版	适用于过程工业中压力泄放装置的检验规程。.	检验指南不授权进行规范修理，也不替代业主基于风险的检验周期和属地监管要求。.
美国国家锅炉与压力容器检验师协会（National Board）VR 项目	在需要时用于压力泄放阀维修的授权证书和 VR 钢印途径。.	VR 授权仅适用于维修范围；不涉及泄放工况、排量或安装的选定。.
ISO 15156 / NACE MR0175	针对含 H2S 的油气生产环境的材料选择原则。.	其抗裂性能范围本身并不能涵盖所有一般腐蚀、下游工况或压力设计的要求。.

版本与证据控制： 在询价单中注明项目采用的版本。核实法定制造商、确切型号、先导类型、规格、材质、标记、排量证书、维修授权及订单专用记录。不得将产品目录中的标准名称转化为合规声明。.

工程审核

本文用于技术支持、初步故障排查、询价准备及更换筛选。最终选型及恢复投用审批应依据实际泄放计算、被保护设备规范、制造商认证或记录的性能、传感与排放布置、已安装管道分析、经批准的校准程序及责任工程师的审查。.

审核重点： 安全阀工作原理、POSV 选型逻辑、阀腔压力特性、整定压力、超压、启闭压差、认证泄放能力、背压考量、检验要求及 B2B 项目审查要点。.

需要为您的项目进行先导式安全阀评审吗？

如需实用建议，请向 ZOBAI 提供工艺介质、工作压力、整定压力、泄放温度、所需排量、背压、进出口连接、材质要求、密封面要求、安装布置、排放系统信息及适用标准。这些信息可用于工程评审，以判断先导式安全阀、弹簧式安全阀、波纹管平衡式安全阀或其他压力泄放方案哪种更适合您的系统。.

建议随询价单附上： P&ID、被保护设备数据表、泄放工况、排放系统信息、管线清单、阀门规格书、材质要求及检验文件要求。如需项目评审，请联系 ZOBAI 安全阀工程团队.

相关工程指南

当工程审查涉及相应的定径、选型、安装或维护问题时，可继续查阅以下专项指南：

• 先导式安全阀密封性
• 先导式安全阀维护
