Válvula de seguridad higiénica vs. Válvula de seguridad industrial

La diferencia decisiva entre una válvula de seguridad higiénica y una válvula de seguridad industrial radica en la función de diseño, no en la conexión o la apariencia. Una válvula de seguridad higiénica debe cumplir con los requisitos de protección contra sobrepresión y contacto con el producto higiénico al mismo tiempo. Una válvula de seguridad industrial se selecciona principalmente para servicio de presión, temperatura, fluido, mecánico y según códigos, donde la limpieza higiénica no es necesaria. Ambas deben verificarse en cuanto a presión de tarado, capacidad de alivio requerida, capacidad certificada o documentada por el fabricante, construcción de la válvula, materiales, contrapresión, pérdida de presión de entrada, instalación y pruebas. El diseño higiénico añade limpiabilidad, drenabilidad, condición de superficie controlada, geometría de juntas y férulas, exposición a CIP/SIP, trazabilidad de elastómeros y evidencia de validación.

Respuesta Rápida / Resumen de Ingeniería: Elija una válvula de seguridad higiénica cuando la válvula o su ramal de entrada entre en contacto con el producto, vapor limpio, servicio público purificado, solución de limpieza o un límite de proceso aséptico. Elija una válvula de seguridad industrial para recipientes a presión generales, calderas, vapor de servicio, aire comprimido, gas de proceso, servicio químico o sistemas de servicio severo donde la limpieza higiénica no sea parte de la base de diseño. Una válvula de aspecto limpio no es necesariamente higiénica, y una válvula industrial no es automáticamente más robusta o fiable. La aprobación final debe comparar el equipo protegido, el escenario de alivio, los términos de presión, la capacidad, el diseño de la válvula, los materiales, las condiciones de CIP/SIP o de servicio severo, el sistema de descarga, los documentos y la ruta de reparación.

Límite de aprobación: Una conexión tri-clamp, un cuerpo pulido 316L o una declaración higiénica no demuestran la capacidad de alivio, el marcado según código o la estabilidad instalada. Del mismo modo, una válvula industrial bridada o roscada no es automáticamente inadecuada para todo servicio limpio; el límite de contacto con el producto y la especificación del proyecto deciden la evidencia requerida.

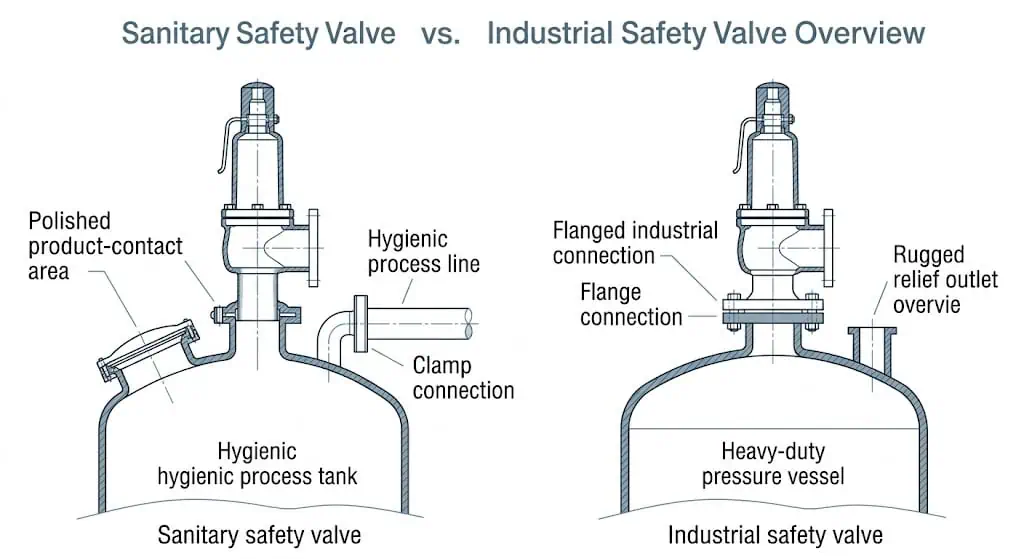

¿Cuál es la principal diferencia?

La principal diferencia es el límite de servicio. Una válvula de seguridad higiénica protege equipos en un sistema higiénico o aséptico y debe evaluarse como parte de la ruta de contacto con el producto y de limpieza. Una válvula de seguridad industrial protege equipos en servicio de proceso general o de servicio público y normalmente se optimiza en torno a los requisitos de presión, temperatura, fase, corrosión, ensuciamiento, vibración, contrapresión y código, en lugar de la limpieza higiénica.

Una válvula de seguridad higiénica no es automáticamente una válvula de mayor grado, y una válvula de seguridad industrial no es automáticamente una válvula más robusta. Cada categoría contiene diferentes construcciones, materiales, asientos y rangos de rendimiento. La elección correcta es el diseño que satisface el caso de alivio que rige y el entorno de servicio real sin añadir afirmaciones no respaldadas de servicio higiénico o severo.

Límite de terminología: “Válvula de seguridad industrial” es un término de comparación amplio en lugar de una construcción definida por código. La válvula industrial puede ser de resorte convencional, equilibrada por fuelle o pilotada. “Válvula de seguridad”, “válvula de alivio”, “válvula de seguridad y alivio”, PRV y PSV también pueden usarse de manera diferente según los estándares y los propietarios; la hoja de datos aprobada debe indicar el medio, la característica de apertura, la construcción y la base de certificación.

Definición de Válvula de Seguridad Higiénica en Contexto Comparativo

Una válvula de seguridad higiénica es un dispositivo automático de alivio de presión de cierre automático destinado a sistemas higiénicos, asépticos o de servicio limpio. Debe responder a la presión de tarado aprobada, desarrollar suficiente elevación y flujo durante la sobrepresión permitida, y volver a sellar después de que la presión caiga a través del rango de soplado. La geometría de contacto con el producto, las férulas, las juntas, las superficies y los sellos también deben soportar las condiciones de limpieza y esterilización especificadas.

Las aplicaciones típicas incluyen sistemas de alimentos, lácteos, bebidas y fermentación, equipos farmacéuticos y de bioprocesamiento, skids de agua purificada o gas limpio y sistemas de vapor limpio. Una válvula que controla la presión pero retiene producto, condensado o producto químico de limpieza aún puede fallar el requisito higiénico.

Definición de Válvula de Seguridad Industrial en Contexto Comparativo

Una válvula de seguridad industrial es una válvula de alivio de presión utilizada en calderas, recipientes a presión, compresores, equipos de almacenamiento y proceso, sistemas de servicios auxiliares y tuberías donde el diseño higiénico en contacto con el producto no es el requisito principal. La selección puede implicar servicio de vapor, gas, vapor, líquido, vaporización o bifásico y puede requerir construcción de resorte directo, fuelle equilibrado o pilotada.

La revisión del diseño industrial enfatiza la carga de alivio principal, la presión de ajuste y la acumulación admisible, la capacidad certificada, la clasificación de presión-temperatura, los materiales del cuerpo y el asiento, el diseño del asiento, la corrosión o incrustaciones, la pérdida de entrada, la contrapresión de salida, las fuerzas de reacción y el código aplicable. La palabra industrial por sí sola no identifica el tipo de válvula ni demuestra su idoneidad.

¿Por qué esta no es solo una diferencia de conexión?

Un extremo de sujeción sanitaria (clamp end) no convierte automáticamente una válvula en higiénica, y una válvula bridada no es automáticamente inaceptable para cada servicio auxiliar limpio. El estilo de conexión solo confirma una interfaz. La geometría interna, la alineación de la junta, el límite de contacto, la capacidad, la construcción de la válvula, la orientación de instalación y el alcance de la documentación siguen siendo determinantes.

La comparación real debe incluir:

• servicio de contacto con el producto o no contacto con el producto
• limpieza y espacios muertos
• exposición a CIP y SIP
• presión de tarado y margen de presión de operación
• capacidad de alivio requerida y capacidad certificada
• área del orificio y base de capacidad
• compatibilidad de materiales y sellos
• requisito de acabado superficial
• contrapresión y conducto de descarga
• disposición de entrada, orientación y drenaje
• documentación y aprobación de calidad

Caso práctico compuesto - problema: Se aceptó una válvula industrial porque su clase de presión coincidía y un adaptador la conectó a la línea higiénica. Causa: la revisión se detuvo en el ajuste mecánico; el adaptador, la cavidad de entrada y la junta crearon un volumen retenido fuera de la ruta CIP efectiva. Corrección / prevención: el equipo seleccionó una válvula higiénica con una entrada drenable más corta y añadió planos internos, limpiabilidad instalada y equivalencia de capacidad a la lista de verificación de reemplazo.

Para la terminología, utilice la guía PRV vs PSV vs Válvula de Seguridad vs Válvula de Alivio. No infiera el comportamiento en servicio de fluidos compresibles o líquidos solo por el nombre del producto.

Para la página centrada en la definición, lea nuestra ¿Qué es una válvula de seguridad higiénica?.

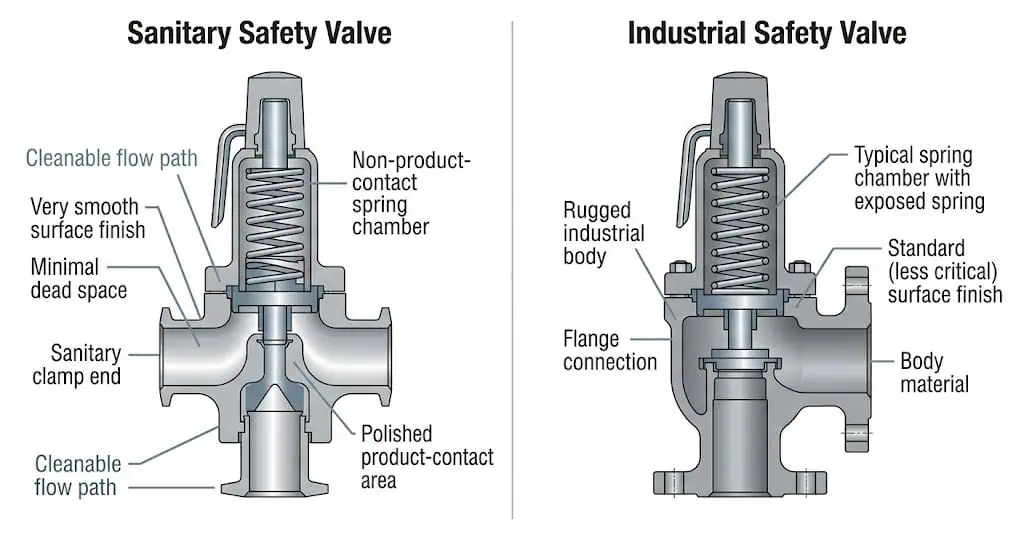

Tabla comparativa lado a lado

La siguiente tabla proporciona un punto de partida práctico para ingenieros y compradores. No debe reemplazar la revisión de dimensionamiento o cumplimiento específica del proyecto, pero ayuda a identificar qué tipo de válvula es más probable que se ajuste al servicio.

Propósito de diseño

Las válvulas de seguridad higiénicas se seleccionan cuando la protección de presión y el control higiénico son inseparables. Las válvulas de seguridad industriales se seleccionan cuando el deber de protección de presión y las condiciones de servicio industrial rigen. Ninguna categoría cambia la necesidad de verificar la capacidad requerida y la estabilidad instalada.

Superficie de contacto del producto

Para servicio higiénico, cada cavidad mojada, interfaz de asiento, férula, junta y ramal adyacente puede afectar la fiabilidad de la limpieza y el riesgo de contaminación. Las superficies internas industriales se suelen revisar en busca de corrosión, erosión, depósitos, agarrotamiento y temperatura, en lugar de validar la limpiabilidad en contacto con el producto.

Tipo de conexión

Las válvulas higiénicas suelen utilizar férulas, uniones o extremos de soldadura higiénicos; las válvulas industriales utilizan comúnmente conexiones de presión bridada, roscada o soldada. La geometría de la conexión no debe invadir la entrada, crear un bolsillo ni utilizarse como sustituto de la verificación de la capacidad.

Material y Acabado Superficial

El servicio higiénico puede requerir materiales controlados 316L en contacto con el producto, trazabilidad térmica, ubicaciones de acabado superficial definidas, pasivación o electropulido. El servicio industrial puede requerir materiales de carbono, aleados, inoxidables o a base de níquel seleccionados para cargas de presión, temperatura, corrosión, erosión y mecánicas.

Diseño de Sello y Asiento

Los asientos y elastómeros higiénicos deben tolerar ciclos de producto, productos químicos CIP, SIP o vapor limpio y el alcance de documentación requerido. Las válvulas industriales pueden utilizar asientos metálicos o blandos según la temperatura, presión, medio, requisito de estanqueidad y severidad del ciclo. La estanqueidad del asiento no demuestra la capacidad.

Documentación y Trazabilidad

Los proyectos higiénicos pueden requerir trazabilidad térmica y de elastómeros, registros de tratamiento superficial y alcance higiénico, además de pruebas de presión, presión de ajuste y evidencia de capacidad. Los proyectos industriales pueden requerir marcas de código, capacidad certificada, materiales, calibración, estanqueidad del asiento y registros de reparación autorizados.

Aplicación Típica

Las válvulas higiénicas se utilizan en sistemas de contacto con el producto, vapor limpio, alta pureza y limpieza validada. Las válvulas industriales se utilizan en calderas, recipientes a presión, refinerías, plantas químicas, paquetes de compresores, servicios públicos y servicios de proceso severos. Los sistemas mixtos pueden requerir evidencia tanto de código de presión como higiénica.

¿Cuándo elegir una válvula de seguridad higiénica?

Elija una válvula de seguridad higiénica cuando la válvula, el ramal de entrada, la ruta de recuperación de descarga o el procedimiento de mantenimiento puedan afectar un límite de producto higiénico o de servicio limpio. El diseño debe soportar el método de limpieza aprobado, el drenaje, el control de materiales, la inspección y la función de protección de presión.

Disparador de selección higiénica: contacto con el producto, contacto con condensado de vapor limpio, exposición a CIP/SIP, límite aséptico, limpieza validada o certificados higiénicos requeridos. El disparador es el límite del proceso, no el nombre de la conexión solicitada.

Procesamiento de Alimentos, Bebidas y Lácteos

Los sistemas de alimentos, bebidas y lácteos a menudo requieren equipos de proceso limpiables y materiales sanitarios. Una válvula industrial estándar puede proteger el sistema contra sobrepresión, pero también puede crear retención de producto, dificultad de limpieza o problemas de aprobación de calidad.

Sistemas farmacéuticos y de bioprocesamiento

Las aplicaciones farmacéuticas y de bioprocesamiento pueden requerir un control más estricto del acabado superficial, la trazabilidad del material, la documentación de elastómeros y el diseño higiénico. En este servicio, la válvula debe revisarse según las especificaciones del proyecto y las referencias de diseño higiénico pertinentes.

Líneas de vapor limpio y servicios auxiliares limpios

El vapor limpio y los servicios de alta pureza pueden requerir construcción higiénica cuando el condensado o las superficies mojadas forman parte del límite del proceso controlado. El vapor de servicio de planta fuera de ese límite puede utilizar una válvula industrial. En cualquier caso, verifique la capacidad de vapor, la temperatura, el drenaje de condensado, la construcción del asiento, la reacción de descarga y la inspección posterior a la elevación.

Sistemas CIP / SIP

Si la válvula está expuesta a CIP o SIP, los productos químicos de limpieza, la temperatura del vapor, el tiempo de exposición y la frecuencia deben tratarse como parte de las condiciones de diseño. Un sello que funciona en servicio de producto normal puede fallar durante la limpieza o esterilización.

Zonas de contacto con el producto o higiénicas

Si la válvula tiene superficies en contacto con el producto o está instalada en una zona higiénica, el diseño sanitario se convierte en parte de la selección. Se deben revisar la disposición de entrada, la geometría interna, el alojamiento del sello, el acabado superficial y la drenabilidad.

Caso práctico compuesto - problema: Un reemplazo protegió el límite de presión pero falló una revisión de higiene post-CIP. Causa: la válvula industrial y el adaptador crearon un ramal largo con una cobertura de limpieza deficiente y sin una ruta de drenaje completa. Corrección / prevención: la válvula y la rama se rediseñaron juntas, y los reemplazos futuros requirieron la aprobación de la capacidad, la geometría interna, la ruta de limpieza y la orientación de instalación.

¿Cuándo es más adecuada una válvula de seguridad industrial?

Una válvula de seguridad industrial es más adecuada cuando el sistema protegido requiere protección de presión general o de servicio severo y no se aplica ningún requisito de contacto con el producto higiénico. Esto no es una degradación: los diseños industriales pueden ofrecer rangos de presión-temperatura más amplios, capacidades certificadas mayores, asientos metálicos, equilibrio por fuelle o materiales destinados a servicio de vapor, corrosivo, sucio o exterior.

Sistemas de calderas, vapor de servicios auxiliares y aire

Los sistemas de calderas, vapor de servicios auxiliares y aire comprimido a menudo requieren válvulas de seguridad industriales diseñadas para presión, temperatura, capacidad y cumplimiento de códigos. El diseño higiénico de contacto con el producto generalmente no es necesario a menos que el sistema sea de vapor limpio o servicio de servicios auxiliares en contacto con el proceso.

Protección general de recipientes a presión

Las vasijas de presión en plantas químicas, energéticas, de gas industrial y de procesos suelen requerir válvulas de seguridad industriales seleccionadas por MAWP, escenario de alivio, presión de tarado, capacidad certificada, material y condiciones de descarga.

Servicio Industrial No en Contacto con el Producto

Si la válvula no se encuentra en una zona de contacto con el producto o de limpieza higiénica, una válvula de seguridad industrial puede ser más apropiada. Una especificación excesiva de un diseño sanitario puede aumentar el coste, el plazo de entrega y el trabajo de documentación sin mejorar la seguridad.

Alta Temperatura, Alta Presión o Servicio Industrial Severo

Los servicios industriales severos pueden requerir materiales, diseños de asiento, clases de presión o diseños de trim más típicos de las válvulas de seguridad industriales. Los gases corrosivos, el vapor sobrecalentado, los líquidos de alta presión y los servicios sucios deben revisarse caso por caso.

Aplicaciones Robustas Donde la Limpieza Higiénica No es Requerida

Las válvulas industriales pueden ser preferibles para gases sucios, partículas, depósitos polimerizantes, exposición exterior severa, vibraciones o servicio con asiento metálico a alta temperatura. Un diseño de carga directa por resorte puede ser más fácil de inspeccionar en servicio contaminado, mientras que un diseño pilotado puede ser vulnerable a bloqueos en los conductos de detección y piloto. El medio real y la capacidad de mantenimiento deciden la construcción.

¿Puede una Válvula de Seguridad Industrial Reemplazar a una Válvula de Seguridad Sanitaria?

Una válvula de seguridad industrial solo debe reemplazar a una válvula sanitaria después de que una revisión documentada de equivalencia confirme la protección de presión, la idoneidad higiénica, la capacidad, los materiales, la limpieza, la instalación y la documentación. La decisión debe gestionarse como un cambio técnico cuando cambian la construcción de la válvula, la rama de entrada, el sistema de salida, la ruta de limpieza o la base del código.

El ajuste mecánico no es suficiente

Una válvula de reemplazo puede encajar en la tubería, abrazadera o adaptador, pero aun así fallar en la revisión de ingeniería. El ajuste no demuestra diseño higiénico, capacidad certificada, compatibilidad de asiento, idoneidad para contrapresión o documentación.

El tamaño de la abrazadera no demuestra la capacidad certificada

El tamaño de la abrazadera es una interfaz mecánica. La capacidad certificada depende del área del orificio interno, el diseño de la válvula, la presión de tarado, la presión de alivio, el medio y la base de certificación. Un reemplazo con el mismo tamaño de conexión puede tener menor capacidad.

Este problema es común en pedidos de reemplazo. Un comprador puede solicitar el mismo tamaño de abrazadera o brida que la válvula original y asumir que la función de protección no ha cambiado. Sin embargo, durante la revisión de ingeniería, la válvula de reemplazo puede mostrar un orificio efectivo más pequeño o una capacidad de alivio certificada menor que la carga de alivio requerida. La corrección es comparar la capacidad de alivio requerida, la capacidad certificada, los datos del orificio y la base de la capacidad antes de la aprobación, no después de la instalación.

Para la revisión de capacidad, lea nuestra Guía de dimensionamiento de válvulas de seguridad y capacidad de alivio certificada.

La apariencia pulida no demuestra diseño higiénico

Un cuerpo pulido puede parecer limpio pero aún tener cavidades no limpiables, ranuras de sellado inadecuadas o mal drenaje. La idoneidad higiénica debe confirmarse mediante el diseño, la documentación y la revisión de la instalación.

La falta de certificados puede retrasar la aprobación de calidad

En proyectos de alimentos, lácteos, farmacéuticos y bioprocesamiento, la falta de certificados de materiales, certificados de elastómeros, registros de acabado superficial o documentos de cumplimiento higiénico puede retrasar la aprobación, incluso si la válvula es mecánicamente aceptable.

Esto a menudo aparece tarde en la adquisición. Una válvula puede cumplir con los requisitos de presión, presión de tarado y conexión, pero el paquete de documentos suministrado puede corresponder solo a un pedido general de válvula industrial. Si el proyecto requiere trazabilidad de materiales en contacto con el producto, documentación de elastómeros o registros de acabado superficial, la válvula puede ser retenida por control de calidad o aceptación en sitio hasta que se resuelvan los documentos faltantes.

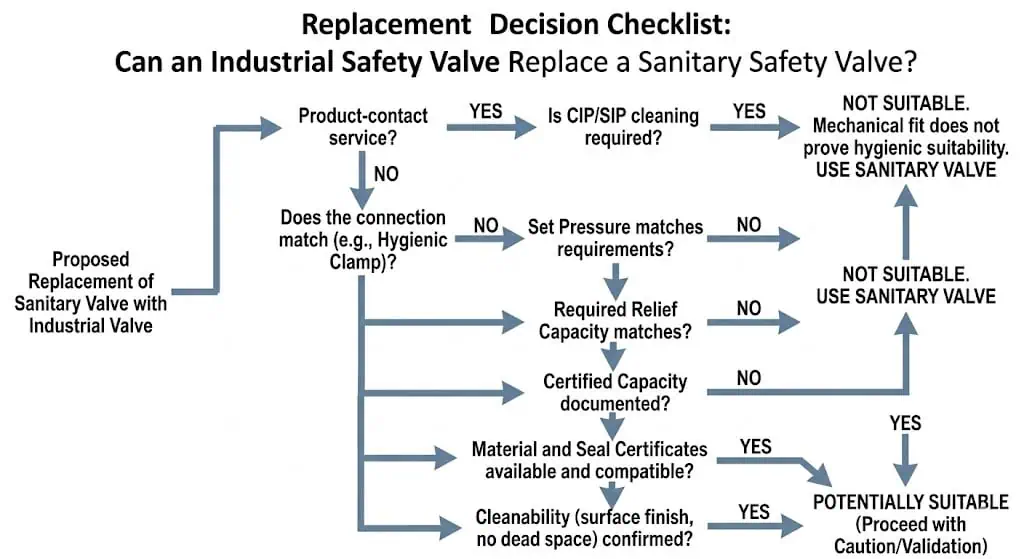

Lista de verificación para la decisión de reemplazo

• Confirmar si la válvula está en servicio en contacto con el producto.
• Confirmar si se aplica limpieza CIP o SIP.
• Verificar la presión de tarado (set pressure) frente a la MAWP del equipo protegido.
• Verificar la capacidad de alivio requerida frente a la capacidad certificada.
• Confirmar los materiales en contacto con el producto y el material del sello.
• Revisar el acabado superficial y el drenaje.
• Confirmar la trayectoria de descarga y la contrapresión.
• Solicitar certificados antes de la aprobación.
• Confirmar el escenario de alivio dominante y la sobrepresión o acumulación permitida.
• Comparar la construcción de la válvula, los límites de purga (blowdown) y contrapresión.
• Confirmar la pérdida de presión de entrada, las cargas de descarga y el drenaje de salida.
• Revisar los registros anteriores de elevación, fugas, reparación, calibración y sellado.

Solicitar revisión: ¿Reemplazando una válvula de seguridad higiénica por una válvula de seguridad industrial?

Envíenos la placa de identificación de la válvula antigua, el medio, la MAWP, la presión de ajuste, la capacidad requerida, el tipo de conexión, la condición de contacto con el producto, el ciclo CIP/SIP, el material del sello y los requisitos del certificado para su revisión antes de la compra.

Factores de ingeniería a comparar antes de la selección

Tanto las válvulas higiénicas como las industriales siguen siendo dispositivos de alivio de presión. La base de ingeniería común es el equipo protegido, el escenario de sobrepresión creíble, los términos de presión, la carga requerida, la capacidad de la válvula, la condición del fluido, la contrapresión y la instalación. Los requisitos higiénicos o de servicio severo son capas de selección adicionales, no sustitutos de esta base.

Equipo protegido y MAWP

Identifique el tanque, recipiente, caldera, generador de vapor limpio, línea, intercambiador, compresor o skid protegido. Distinga la MAWP (Presión Máxima de Trabajo Admisible), la presión de diseño y la presión de operación normal. La presión de tarado aprobada y la acumulación admisible dependen del código del equipo, la jurisdicción y la disposición del dispositivo de alivio; la clasificación de conexión de la válvula no es la MAWP del equipo protegido.

Presión de tarado y margen de presión de operación

La presión de tarado define la respuesta de apertura especificada bajo el método de prueba aplicable. La presión de operación normal y máxima debe dejar suficiente margen para la válvula seleccionada y la estabilidad del proceso. El burbujeo frecuente o el micro-levante pueden dañar un asiento metálico industrial y también pueden transferir producto o residuos de limpieza a través de un asiento higiénico.

Para la terminología de presión, lea nuestra Presión de tarado, sobrepresión y diferencial de cierre de válvulas de seguridad explicados.

Capacidad de alivio requerida y capacidad certificada

La capacidad de alivio requerida es el flujo generado por el escenario de alivio rector aprobado. La capacidad certificada o documentada por el fabricante es el rendimiento de flujo soportado de la válvula, orificio, medio y base de presión seleccionados. La aprobación requiere que la capacidad soportada cumpla o supere la carga requerida bajo las condiciones aplicables; la presión de tarado y el tamaño de la conexión no pueden establecer esto.

Una válvula puede abrirse a la presión de tarado correcta y aun así permitir que el equipo protegido supere su límite de presión si el orificio efectivo, el coeficiente, la suposición de fase o la base de contrapresión son incorrectos. Este riesgo se aplica por igual a los reemplazos higiénicos e industriales.

Medio, estado del fluido y ciclo de limpieza

Indique el medio y su fase en condiciones de alivio: vapor, gas, vapor, líquido, vaporización o flujo bifásico. El servicio higiénico también requiere considerar espuma, sólidos, arrastre de producto y medios de limpieza. El servicio industrial puede requerir evaluar corrosión, polimerización, erosión, gas amargo, alta temperatura o carga de partículas.

Contrapresión y Trayectoria de Descarga

La contrapresión superpuesta y acumulada puede alterar el equilibrio de fuerzas de apertura, la elevación, la capacidad efectiva, el venteo y el reasentamiento. Los sistemas de recuperación higiénica, las salidas de vapor limpio llenas de condensado y los desagües cerrados requieren la misma revisión hidráulica que los colectores industriales, silenciadores, sistemas de antorcha o venteo. La salida también debe mantenerse enrutada de forma segura y drenable.

Caso práctico compuesto - problema: Una válvula convencional pasó las pruebas de presión de tarado en taller, pero vibró después de una modificación del colector de descarga. Causa: la salida más larga y el flujo simultáneo del colector aumentaron la contrapresión acumulada; la revisión también había omitido la pérdida de presión de entrada. Corrección / prevención: el equipo recalculó el sistema de entrada y salida instalado, inspeccionó los daños en el asiento y la guía, y reseleccionó la configuración de la válvula antes de la recalibración y el regreso al servicio.

Para el tema de la contrapresión, lea nuestra Cómo la contrapresión afecta el rendimiento de las válvulas de seguridad.

Orientación de instalación y drenaje

Las válvulas higiénicas requieren limpiabilidad instalada, alineación de férulas, control de juntas y drenaje completo. Las válvulas industriales requieren entradas cortas sin restricciones, resistencia aceptable en la salida, soporte para fuerzas de reacción y expansión térmica, y orientación aprobada por el fabricante. En ambos servicios, una tubería deficiente puede causar vibración, reasiento descentrado, distorsión del cuerpo, fugas o pérdida de capacidad efectiva.

Diferencias en materiales, acabados superficiales y sellos

La selección de materiales y sellos afecta la resistencia a la corrosión, la limpieza, las fugas, la vida útil, la documentación y el costo de mantenimiento. Las válvulas higiénicas e industriales a menudo utilizan prioridades diferentes al seleccionar los materiales.

Grado de acero inoxidable y piezas en contacto con el producto

Las válvulas higiénicas utilizan frecuentemente 316L para las partes mojadas, pero el grado por sí solo no establece la idoneidad. Revise el cuerpo, la boquilla, el disco, la guía, el vástago, las férulas, las soldaduras y la separación del resorte o del sujetador frente al producto, cloruros, productos químicos de limpieza, temperatura y requisito de trazabilidad. Las válvulas industriales pueden requerir combinaciones de aleaciones de carbono, Cr-Mo, acero inoxidable o níquel seleccionadas para el servicio real de corrosión y presión-temperatura.

Requisitos de acabado superficial y electropulido

Para servicio higiénico, indique qué superficies internas están en contacto con el producto, el método de medición y la ubicación de aceptación, y si se requieren pulido mecánico, electropulido, pasivación y acabado de soldadura. Las válvulas industriales pueden no necesitar un acabado higiénico, pero las superficies de asiento y guía aún requieren mecanizado y reparación controlados.

EPDM, PTFE, FKM y otros materiales de sellado

Aprobar la formulación exacta de la junta, no solo la familia de polímeros. La revisión higiénica incluye química del producto, CIP/SIP, vapor, extractables y evidencia de lotes. La revisión industrial incluye presión, temperatura, descompresión, ataque químico, fricción y fugas. Pueden requerirse asientos metálicos donde se excedan los límites de temperatura o químicos de los asientos blandos.

Compatibilidad de temperatura y productos químicos CIP / SIP

CIP y SIP pueden imponer temperaturas, concentraciones químicas y severidad de ciclos más altas que la producción. La exposición repetida puede producir hinchazón, endurecimiento, deformación permanente, fluencia o pérdida de carga del asiento. Los ciclos industriales de limpieza, vaporización o descontaminación también deben tratarse como condiciones de servicio cuando entran en contacto con los internos de la válvula.

Caso práctico compuesto - problema: Una válvula higiénica con asiento blando se mantuvo estanca durante la operación del producto, pero presentó fugas después de ciclos SIP repetidos. Causa: El compuesto se seleccionó únicamente por compatibilidad con el producto; la temperatura del vapor, el tiempo de mantenimiento y la frecuencia de los ciclos provocaron deformación por compresión. Corrección / prevención: el compuesto exacto se recalificó para producción y SIP, se inspeccionaron el asiento y la guía, y la válvula se recalibró y se volvió a sellar registrando el nuevo lote.

Certificados de materiales y documentación de elastómeros

Defina los registros exactos específicos del pedido antes de la fabricación: certificados de material metálico, trazabilidad de calor y componentes, declaraciones de compuesto y lote de elastómero, mediciones de acabado superficial, registros de pasivación o electropulido, y cualquier evidencia de contacto con alimentos o farmacéutica. Un folleto genérico o un certificado de muestra no establecen la trazabilidad de la válvula suministrada.

Para una revisión más profunda de materiales, consulte nuestro Guía de selección de materiales para válvulas de seguridad.

Inspección, Recalibración y Re-sellado Tras Reparación

El rectificado de asiento, el ajuste del resorte, el reemplazo de sellos, el trabajo en el fuelle, la limpieza del piloto o los cambios en las partes en contacto con el producto pueden afectar la apertura, la fuga, la trazabilidad o la liberación higiénica. Registre la condición encontrada, las piezas reemplazadas y los lotes de material; inspeccione la tobera, el disco, la guía, el resorte y los componentes de equilibrio; repita las pruebas requeridas de presión de ajuste, límite de presión y estanqueidad del asiento; restaure la limpieza controlada o la pasivación donde se especifique; luego etiquete, bloquee o selle el ajuste final. Utilice una ruta de reparación autorizada por National Board VR cuando lo exija la jurisdicción, el propietario o el programa NBIC. La autorización VR aborda la reparación de válvulas de alivio de presión, no reemplaza la limpieza higiénica ni la liberación de validación.

Diferencias en estándares y cumplimiento

Las válvulas sanitarias e industriales pueden requerir estándares diferentes pero superpuestos. Las referencias higiénicas rigen la limpiabilidad, los materiales en contacto con el producto y el alcance de la fabricación; los estándares de alivio de presión rigen el dimensionamiento, la instalación, la protección contra sobrepresión, las pruebas de asiento y la reparación. Nunca se debe usar un certificado como evidencia para el otro alcance.

Regla de edición y alcance: Utilice la edición adoptada por el proyecto, el propietario y la jurisdicción. Verifique el producto, modelo, tamaño, materiales, opciones, entidad de fabricación y alcance del certificado exactos en lugar de aceptar una declaración de cumplimiento genérica.

Referencias de Diseño Higiénico para Aplicaciones Sanitarias

Las aplicaciones higiénicas pueden adoptar ASME BPE, un estándar o práctica aceptada específica de 3-A Sanitary, la Guía EHEDG 14 y requisitos específicos del proyecto para contacto con alimentos o farmacéuticos. La solicitud de cotización (RFQ) debe identificar la edición exacta, el alcance del producto, los requisitos de superficie, material, sello y certificado en lugar de solicitar un amplio “cumplimiento higiénico”.”

Normativas de Protección de Presión para Válvulas de Seguridad Industriales

Los requisitos de protección contra la presión pueden incluir ASME BPVC Sección XIII junto con la Sección I o la Sección VIII, API 520 para dimensionamiento e instalación cubiertos, ISO 4126 para requisitos de producto, API 527 para pruebas de asiento y las reglas de reparación de National Board/NBIC donde se adopten. El código del equipo, el propietario y la jurisdicción determinan la ruta de control.

Cuando se aplican Requisitos de Certificación Higiénica y de Presión

Una válvula de seguridad higiénica en un recipiente de vapor limpio controlado por código puede necesitar evidencia higiénica y evidencia de alivio de presión. Los documentos higiénicos respaldan los materiales, la limpiabilidad y el alcance de la fabricación; la certificación de capacidad, las pruebas de presión de tarado, el marcado según código y el análisis de instalación respaldan la función de sobrepresión. Ningún paquete reemplaza al otro.

Cómo Evitar Especificar en Exceso o en Defecto las Normativas

Cree una matriz de estándares que distinga el código obligatorio, la especificación del propietario, la referencia de diseño higiénico, el certificado del producto, la prueba específica del pedido y la preferencia opcional. La sobre-especificación puede agregar costo sin beneficio; la sub-especificación puede producir una válvula insegura o no liberable. Exija a los proveedores que listen las desviaciones en lugar de cambiar silenciosamente la base.

En la práctica, los requisitos de documentación deben aclararse antes de la compra. Una válvula puede ser aceptable para la función de presión, pero aún así retrasarse en el sitio porque la RFQ no solicitó registros de materiales en contacto con el producto, documentación de elastómeros, registros de acabado superficial o una declaración de cumplimiento específica. Esto no es solo un problema de papeleo; la falta de documentos puede retrasar la puesta en marcha, forzar retrabajos o provocar el rechazo durante la revisión de calidad.

Para un mapa de normativas más amplio, lea nuestro Guía de Normas para Válvulas de Seguridad.

Errores Comunes en la Sustitución y Adquisición de Válvulas

La mayoría de los fallos comienzan cuando una característica visible se trata como la base completa de selección. El tamaño de la conexión, el material del cuerpo, la presión de tarado, la apariencia pulida o el logotipo de un certificado pueden ser correctos, mientras que la válvula sigue siendo inadecuada para el caso de alivio o el proceso instalado.

Selección solo por tamaño de conexión

El tamaño de la conexión confirma solo la interfaz mecánica. Compare la carga de alivio aprobada con la capacidad admitida por la válvula, el orificio efectivo, la base del fluido, la presión de tarado y la condición de contrapresión.

Uso de válvulas industriales en zonas de contacto con el producto

Una válvula industrial puede cumplir con la función de presión y aun así fallar el límite higiénico debido a cavidades, juntas incompatibles, producto retenido, mal drenaje o falta de evidencia del material de contacto.

Ignorando las condiciones de limpieza y esterilización

Los ciclos CIP, SIP, vaporización, limpieza química y enfriamiento son condiciones de servicio. Pueden dañar elastómeros, cambiar la fricción, dejar residuos o alterar la estanqueidad del asiento.

Tratar las válvulas sanitarias como válvulas de servicio de baja presión

La construcción higiénica no implica un servicio ligero. La válvula aún requiere una presión de tarado aprobada, acumulación admisible, capacidad requerida, rango de presión-temperatura admitido y revisión del sistema instalado.

No se solicitan documentos de capacidad y material

Especifique el paquete de documentos y el alcance del certificado en la solicitud de cotización (RFQ). La falta de capacidad, materiales, calibración, prueba de asiento o evidencia higiénica puede retrasar la puesta en marcha y ocultar una incompatibilidad técnica.

Lista de verificación de compras: Qué confirmar antes de comprar

La RFQ debe identificar primero la base común de protección de presión y luego indicar si la aplicación es higiénica, industrial o mixta. Una cotización basada únicamente en tamaño, clase de presión y material es preliminar y no debe liberarse para la compra.

Datos de Proceso y Presión

• etiqueta del equipo protegido, tipo y código aplicable;
• MAWP, presión de diseño, temperatura de diseño y presión normal de operación;
• presión de tarado, disposición de múltiples dispositivos y base de sobrepresión o acumulación admisible;
• escenario de alivio principal y capacidad de alivio requerida con unidades y revisión;
• composición del medio y fase de alivio: vapor, gas, líquido, vaporización o dos fases;
• temperatura de operación y alivio;
• tubería de entrada, restricciones y pérdida de presión esperada;
• contrapresión superpuesta y acumulada, destino de salida y caso de alivio simultáneo;
• construcción de válvula requerida o permiso para recomendación del proveedor;
• placa de características existente, historial de elevación, fugas y reparaciones para reemplazos.

Datos de Diseño Higiénico

• límite de contacto con el producto, servicio limpio o sin contacto con el producto;
• productos químicos CIP, concentración, temperatura, tiempo, ruta de flujo y frecuencia;
• presión de SIP o vapor limpio, temperatura, tiempo de retención y frecuencia de ciclo;
• estándar de conexión, férula, geometría de junta y orientación instalada;
• material de contacto con el producto, trazabilidad térmica y base de medición de acabado superficial requerida;
• alcance de pasivación o electropulido;
• drenabilidad, espacios muertos y requisitos de acceso para inspección;
• especificación requerida ASME BPE, 3-A, EHEDG o del propietario y alcance exacto del certificado.

Datos de Material y Sello

• materiales del cuerpo, bonete, tobera, disco, guía, vástago y resorte;
• materiales del fuelle, diafragma, piloto, línea de detección y escape, si procede;
• grado del metal en contacto con el producto y mecanismo de corrosión;
• requisito de asiento metálico o blando;
• compuesto exacto de elastómero o polímero y evidencia de lote;
• compatibilidad con el medio de producción, producto químico de limpieza, vapor y temperatura;
• preocupaciones de corrosión, erosión, agarrotamiento, ensuciamiento, servicio agrio o partículas, si procede.

Paquete de Pruebas y Certificados

• hoja de datos de válvula aprobada y plano general;
• orificio efectivo, capacidad admitida y base de capacidad;
• placa de características y marcado de código o certificación requerido;
• informe de prueba de la envolvente de presión;
• registro de calibración de la presión de tarado y base de prueba de diferencial en frío, si procede;
• informe de estanqueidad del asiento según el método especificado;
• trazabilidad del material metálico y de los componentes;
• compuesto de elastómero, lote y declaraciones de contacto con alimentos o farmacéuticas, si se requiere;
• registros de acabado superficial, pasivación o electropulido cuando se especifiquen;
• instrucciones de instalación, limpieza, mantenimiento y repuestos;
• registros de reparación, piezas reemplazadas, recalibración y re-sellado para válvulas reparadas.

Preguntas del proveedor antes de la aprobación

• ¿Qué construcción de válvula se cotiza y por qué es adecuada para el medio, el margen operativo y la contrapresión?
• ¿La capacidad admitida cumple con la carga requerida aprobada bajo la presión, temperatura y base de fluidos indicadas?
• ¿Qué piezas internas están en contacto con el producto y se pueden limpiar y drenar las conexiones de entrada y salida instaladas?
• ¿Qué materiales exactos de cuerpo, asiento, fuelle, piloto y elastómero se suministran?
• ¿Los certificados cubren el modelo exacto, tamaño, opciones, materiales y entidad de fabricación?
• ¿Cuáles son los límites de pérdida de entrada, contrapresión, orientación, descarga y mantenimiento?
• ¿Qué requisitos se incluyen, excluyen u ofrecen como desviaciones?
• Después de la reparación o ajuste, ¿qué ruta de recalibración, prueba, etiquetado y sellado se utilizará?

Puntos de retención para aprobación de adquisición

• La capacidad de alivio requerida o el escenario de gobierno es desconocido.
• La fase del fluido, la temperatura de alivio o la contrapresión no están resueltas.
• La construcción de válvula propuesta no tiene una base de servicio documentada.
• La capacidad admitida, el orificio o los datos de la placa de características entran en conflicto con la cotización.
• El alcance del certificado higiénico no cubre el modelo, tamaño, sello o entidad de fabricación cotizados.
• La sustitución de material, el tratamiento superficial o el compuesto elastomérico no están aprobados.
• Faltan las pruebas requeridas, los registros de reparación o la trazabilidad específica del pedido.

Revisión de proyecto ¿No está seguro de si su aplicación requiere una válvula de seguridad higiénica o una válvula de seguridad industrial?

Envíenos su medio, MAWP, presión de tarado, capacidad requerida, condición de contacto con el producto, ciclo CIP/SIP, tipo de conexión, material, sello, contrapresión y requisitos de certificado para revisión de ingeniería.

Guía de selección final

Elija el diseño higiénico cuando el dispositivo de alivio de presión forme parte de un límite controlado de contacto con el producto, vapor limpio, CIP/SIP o aséptico. Elija el diseño industrial cuando la protección general o de servicio severo contra la presión sea primordial y no se requiera limpieza higiénica. Para servicio mixto, especifique tanto los requisitos higiénicos como los del código de presión en lugar de forzar la aplicación en una sola etiqueta.

No sustituya una categoría por otra por similitud visual. Confirme el escenario de alivio, la presión de ajuste, la base de sobrepresión y acumulación, la capacidad requerida y admitida, la construcción de la válvula, los materiales, la contrapresión, la instalación, la limpieza, la ruta de reparación y el alcance de la documentación antes de la compra.

Guías técnicas relacionadas de válvulas de seguridad:

• Válvulas de seguridad higiénicas
• Válvulas de seguridad accionadas por resorte
• Válvulas de seguridad de resorte vs. pilotadas
• Guía de instalación de válvulas de seguridad
• Guía API 527 de estanqueidad de asientos
• ¿Qué es una válvula de seguridad higiénica?
• Guía de selección de válvulas de seguridad
• ¿Qué es una válvula de alivio de presión?
• Guía de dimensionamiento de válvulas de seguridad y capacidad de alivio certificada
• Presión de tarado, sobrepresión y diferencial de cierre de válvulas de seguridad explicados
• Cómo la contrapresión afecta el rendimiento de las válvulas de seguridad
• Guía de selección de materiales para válvulas de seguridad
• Guía de Normas para Válvulas de Seguridad
• Lista de verificación para la compra de válvulas de seguridad para ingenieros y compradores

Nota de revisión de ingeniería: Esta comparación apoya la selección preliminar, la revisión de reemplazo y adquisición. La aprobación final debe utilizar los documentos del equipo protegido, el cálculo de alivio aprobado, la capacidad soportada, los límites del fabricante, la especificación higiénica, las normas oficiales, la jurisdicción local y la revisión del ingeniero responsable. Publique un autor con nombre verificado, revisor técnico y la fecha de la última revisión técnica; no utilice cualificaciones inventadas o casos de proyecto.

Preguntas frecuentes sobre válvulas de seguridad higiénicas vs. industriales

¿Cuál es la diferencia entre una válvula de seguridad higiénica y una válvula de seguridad industrial?

Una válvula de seguridad higiénica debe cumplir tanto con la protección contra sobrepresión como con los requisitos de contacto higiénico con el producto. Una válvula de seguridad industrial se selecciona para servicio de presión general o de servicio severo donde no se requiere limpieza higiénica. Ambas aún requieren revisión de la presión de tarado, capacidad, materiales, contrapresión e instalación.

¿Se puede utilizar una válvula de seguridad industrial en servicio higiénico?

Solo después de confirmar la equivalencia documentada de presión e higiene. El ajuste mecánico es insuficiente; la facilidad de limpieza, el drenaje, los materiales en contacto con el producto, los sellos, la capacidad, la contrapresión, la instalación y el alcance del certificado deben ser aceptables.

¿Es una válvula de seguridad higiénica siempre mejor que una válvula de seguridad industrial?

Una válvula higiénica es adecuada para límites higiénicos o de servicios limpios. Una válvula industrial puede ofrecer un rango más amplio de presión-temperatura, materiales, capacidad o servicio severo. La mejor válvula es la que está soportada para la aplicación real.

¿La conexión tri-clamp hace que una válvula sea higiénica?

N.º. Una conexión tri-clamp o una férula higiénica es solo una interfaz de conexión. La geometría interna, la alineación de la junta, la condición de la superficie, la drenabilidad, la cobertura de limpieza, los materiales y la documentación determinan la idoneidad higiénica.

¿Puedo reemplazar una válvula de seguridad higiénica igualando el mismo tamaño de conexión?

No. El reemplazo también debe coincidir con la presión de ajuste aprobada, la carga requerida, la capacidad soportada, el orificio efectivo, la construcción de la válvula, el medio, la contrapresión, los materiales, el diseño higiénico y los documentos.

¿Qué documentos debo solicitar para una válvula de seguridad higiénica?

Solicitar la hoja de datos y el plano aprobados, evidencia de capacidad, datos de la placa de identificación, pruebas de presión y presión de tarado, informe de estanqueidad del asiento cuando se especifique, trazabilidad de materiales en contacto con el producto, evidencia de elastómero, registros de acabado superficial o tratamiento, alcance del certificado higiénico, e instrucciones de instalación, limpieza y mantenimiento.

¿Qué documentos debo solicitar para una válvula de seguridad industrial?

Solicite la hoja de datos y el plano de la válvula, la capacidad admitida, los datos de la placa de identificación y marca de código, los certificados de material, la prueba de presión, la calibración de la presión de tarado, el informe de estanqueidad del asiento cuando se especifique, los límites de instalación y los registros de reparación o reacondicionamiento cuando corresponda.

¿Qué datos debo proporcionar para una cotización?

Proporcione la base de equipos y códigos, MAWP, presión de operación y de ajuste, sobrepresión o acumulación permitida, escenario de alivio, capacidad requerida, medio y fase, temperaturas, pérdida de entrada, contrapresión, conexiones, construcción de la válvula, materiales, condiciones de limpieza y documentos requeridos.

¿Cuál es la diferencia entre una válvula de seguridad y una válvula de alivio de presión en esta comparativa?

La terminología varía según la norma y el fabricante. La válvula de seguridad a menudo se asocia con la apertura rápida en servicio con fluidos compresibles y la válvula de alivio con servicio proporcional con líquidos, pero la hoja de datos aprobada debe definir el medio, la característica de apertura, la construcción y la base de capacidad.

¿Cuál es la diferencia entre presión de tarado y sobrepresión?

La presión de tarado es la condición de apertura especificada. La sobrepresión es el aumento de presión por encima de la presión de tarado mientras la válvula está descargando y desarrollando flujo. La acumulación hace referencia al límite de presión del equipo protegido, mientras que la caída de presión (blowdown) describe la diferencia entre la apertura y el cierre.

¿Cómo afecta la contrapresión a las válvulas de seguridad higiénicas e industriales?

La contrapresión puede afectar el equilibrio de fuerzas, la elevación, la capacidad efectiva, la purga y el reasentamiento. Las líneas de recuperación higiénicas y las salidas llenas de condensado requieren la misma revisión hidráulica que los colectores industriales, silenciadores, antorchas y tuberías de descarga largas.

¿Cuándo se debe considerar una válvula pilotada?

Una válvula pilotada puede ser adecuada para servicios seleccionados de gas limpio a alta presión, con márgenes de operación estrechos o de gran capacidad. Requiere precauciones especiales cuando el producto, partículas, condensado, cristalización, hielo o residuos de limpieza puedan obstruir los conductos del piloto, de detección o de escape.

¿Por qué la capacidad de alivio certificada es más importante que el tamaño de la conexión?

El tamaño de la conexión solo establece la interfaz mecánica. La capacidad certificada o soportada refleja el área de flujo efectiva de la válvula y el rendimiento bajo las condiciones de presión, medio y configuración indicadas, y debe compararse con la carga de alivio requerida.

¿Con qué frecuencia deben inspeccionarse o recalibrarse estas válvulas de seguridad?

No existe un intervalo universal. Utilice el código aplicable y el programa del propietario, las instrucciones del fabricante, la severidad del servicio, la exposición a CIP/SIP o ensuciamiento, el margen operativo, el historial de elevación y los resultados previos encontrados para establecer el intervalo.

¿Qué se debe comprobar después de reparar una válvula de seguridad o sustituir su precinto?

Registre el estado encontrado y las piezas reemplazadas, inspeccione el asiento, la guía, el resorte, el fuelle o los componentes piloto, verifique materiales y limpieza, repita las pruebas requeridas de presión de tarado y estanqueidad del asiento, luego restaure el etiquetado y el sellado antes de devolverlo al servicio.

¿Un certificado higiénico demuestra el rendimiento de alivio de presión?

La evidencia higiénica puede respaldar los materiales, la limpieza o el alcance del diseño para un producto determinado. La presión de tarado, la capacidad admitida, las pruebas de presión, el marcado según código, los límites de contrapresión y la estabilidad instalada requieren evidencia separada.
