Válvulas de seguridad para Petróleo y Gas en sistemas críticos de alivio de presión
Las válvulas de seguridad para petróleo y gas protegen los equipos de proceso contra sobrepresión en producción upstream, procesamiento de gas, estaciones de tuberías, unidades de refinería, servicio GNL y almacenamiento de GLP. Una PSV o PRV correcta se selecciona según el caso de alivio, fase del medio, presión de tarado, capacidad de alivio, contrapresión, temperatura, compatibilidad de materiales y requisitos de documentación del proyecto, no solo por el tamaño de la válvula.
Dónde se utilizan las válvulas de seguridad en las instalaciones de petróleo y gas
Las aplicaciones de alivio de presión en petróleo y gas se definen por el sistema protegido y la fuente creíble de sobrepresión. La misma instalación puede requerir diferentes configuraciones de válvulas de seguridad para servicios de gas, líquido, bifásico, criogénico, corrosivo, alta presión y alta temperatura.
Producción Upstream
Se utilizan en separadores de producción, separadores de prueba, calentadores, tambores de separación y paquetes de cabezales de pozo. Las comprobaciones típicas incluyen salida bloqueada, exposición al fuego, gas húmedo, arrastre de condensado y riesgo de corrosión.
Plantas de procesamiento de gas
Se utilizan en absorbedores, contactores, depuradores, sistemas de deshidratación, filtros y recipientes de proceso. La selección de materiales debe considerar H₂S, CO₂, contenido de agua, exposición a cloruros y requisitos de servicio en medio ácido.
Estaciones de compresión y tuberías
Se utilizan en líneas de descarga de compresores, postenfriadores, depuradores, patines de medición, lanzadores y receptores de pig. Se deben revisar la vibración, la pulsación, la presión transitoria y la contrapresión de descarga.
Unidades de proceso de refinería
Se utilizan en recipientes a presión, columnas, tambores, intercambiadores de calor, sistemas de calentadores encendidos e interfaces de vapor de servicios públicos. Los casos de alivio pueden incluir salida bloqueada, caso de incendio, rotura de tubo y fallo de la válvula de control.
Servicio GNL y criogénico
Se utilizan en líneas de transferencia de GNL, sistemas de gas de evaporación, paquetes criogénicos y tuberías de baja temperatura. El GNL se maneja comúnmente cerca de -260 °F / -162 °C, por lo que se debe verificar la tenacidad del material y la contracción térmica.
Almacenamiento y Carga de GLP
Se utilizan en tanques de GLP, esferas, patines de carga, líneas de transferencia y sistemas de retorno de vapor. La exposición al fuego, la presión de vapor, la dirección de descarga y los documentos de certificación suelen ser fundamentales para la selección.
La primera pregunta de ingeniería: ¿Por qué aumentará la presión?
La válvula de seguridad debe dimensionarse para el caso de sobrepresión dominante. Un recipiente puede tener varios casos creíbles, y cada caso puede producir una capacidad de alivio requerida diferente.
Salida bloqueada
El flujo aguas abajo está restringido mientras continúa el flujo de entrada aguas arriba. Común en separadores, filtros, recipientes de proceso, skids de medición y equipos de refinería. Los datos requeridos incluyen el flujo de entrada máximo creíble, fase del fluido, presión de ajuste y condición de descarga.
Exposición al fuego externo
La exposición al fuego puede vaporizar el contenido líquido y aumentar la presión del recipiente. Este caso es común para recipientes de líquido de hidrocarburos, almacenamiento de GLP y equipos de refinería. Revisar la superficie mojada, las propiedades del fluido, la carga de alivio y la capacidad de la antorcha.
Expansión Térmica
El líquido atrapado entre válvulas cerradas puede expandirse a medida que aumenta la temperatura. Las válvulas de alivio térmico a menudo son más pequeñas que las VSP de proceso, pero una presión de ajuste incorrecta o una descarga bloqueada aún pueden crear un riesgo para el equipo.
Rotura de Tubo en Intercambiador de Calor
Un lado de alta presión puede exponer un lado de baja presión a sobrepresión. La evaluación debe incluir la diferencia de presión, la disposición del intercambiador, la fase del fluido, el flujo transitorio y la ruta de alivio aguas abajo.
Fallo de compresor o control
Un problema del compresor, mal funcionamiento del regulador o fallo de la válvula de control pueden causar un rápido aumento de presión. Se deben verificar juntos el riesgo de vibración, pulsación, traqueteo, pérdida de presión de entrada y contrapresión de descarga.
Casos de aplicación de ingeniería con datos típicos de RFQ
Los siguientes casos muestran cómo se suelen describir los requisitos de las válvulas de seguridad para petróleo y gas antes de la selección del modelo. El dimensionamiento final de la válvula debe confirmarse con la hoja de datos del proyecto, el código aplicable y el cálculo de alivio verificado.
Caso 1: PSV de separador de gas aguas arriba
Salida bloqueadaPara esta aplicación, la primera decisión es si la contrapresión es aceptable para una válvula convencional de resorte. Si la contrapresión es alta o variable, se puede considerar un diseño equilibrado por fuelle o un diseño pilotado. La válvula no debe seleccionarse únicamente por el tamaño de la boquilla del separador.
Caso 2: Válvula de seguridad de descarga de compresor
Gas a alta presiónLas aplicaciones de compresores requieren especial atención a la estabilidad de la válvula. Un sobredimensionamiento, tuberías de entrada largas o una alta pérdida de presión de entrada pueden aumentar el riesgo de ruido. Para gas limpio con presión de operación cercana, se pueden considerar válvulas de seguridad pilotadas después de verificar la limpieza del gas y el acceso de mantenimiento.
Caso 3: Alivio térmico en línea de transferencia de GNL
Servicio CriogénicoEl servicio GNL no es una aplicación estándar a temperatura ambiente. La tenacidad del material, la contracción térmica, la fuga del asiento y el destino seguro de la descarga deben confirmarse antes de la cotización. Las válvulas de alivio térmico pueden ser compactas, pero la condición de servicio es severa.
Caso 4: PSV para caso de incendio en recipiente de almacenamiento de GLP
Exposición al fuegoEl alivio en caso de incendio para GLP puede requerir una capacidad significativamente diferente a la del alivio en operación normal. La solicitud de cotización (RFQ) debe incluir las condiciones de almacenamiento, el volumen protegido, la presión de tarado, la base de capacidad requerida y la disposición de descarga.
Caso 5: Ruptura de tubo en intercambiador de calor de refinería
Ruptura de tuboLa ruptura de un tubo a menudo se pasa por alto cuando los usuarios solo solicitan una válvula de reemplazo por tamaño. El escenario de alivio puede ser mucho más severo que un simple caso de salida bloqueada y debe revisarse con datos del proceso.
Caso 6: Recipiente de procesamiento de gas amargo
Servicio CorrosivoLas aplicaciones de gas amargo no deben tratarse como servicio de gas natural limpio. La selección de materiales debe cubrir las partes mojadas y los componentes internos, no solo el cuerpo de la válvula. Los requisitos de documentación deben confirmarse en la etapa de RFQ.
Matriz de datos de válvulas de seguridad para petróleo y gas
| Servicio | Medio típico | Rango de temperatura común | Preocupación de presión común | Verificación de ingeniería requerida | Riesgo si se omite |
|---|---|---|---|---|---|
| Procesamiento de gas natural | Gas seco, gas húmedo, gas amargo | Temperatura de proceso ambiente a elevada | Alta presión, contrapresión de flare | Propiedades del gas, contenido de H₂S / CO₂, capacidad, contrapresión | Material incorrecto, vibración, fuga o pérdida de capacidad |
| Transferencia de GNL | GNL, gas de evaporación | Aprox. -162 °C / -260 °F para GNL | Alivio térmico, generación de vapor | Material para baja temperatura, comportamiento del asiento, seguridad de descarga | Fragilización, fuga o venteo inseguro |
| Almacenamiento de GLP | Propano, butano, mezcla de GLP | Servicio ambiente, líquido-vapor saturado | Exposición al fuego, presión de vapor | Capacidad en caso de incendio, dirección de descarga, documentos de certificación | Capacidad de alivio insuficiente en caso de incendio |
| Unidad de hidrocarburos de refinería | Vapor de hidrocarburos, líquido, vapor, aceite caliente | Temperatura ambiente a alta temperatura | Salida bloqueada, rotura de tubo, fallo de control | Análisis de casos de alivio, clasificación de temperatura, compatibilidad de materiales | PSV genérica seleccionada sin caso de dimensionamiento crítico |
| Descarga de compresor | Gas natural, gas de proceso, gas combustible | Temperatura de descarga elevada | Aumento rápido de presión, pulsación | Pérdida en la entrada, vibración, traqueteo, capacidad de flujo certificada | Apertura inestable, daño en el asiento o fugas repetidas |
| Estación de tuberías | Gas natural, petróleo crudo, hidrocarburos líquidos | Dependiente del ambiente o del sitio | Expansión térmica, presión transitoria | Condición de aislamiento, líquido atrapado, presión de ajuste y ruta de descarga | Sobrepresión entre válvulas cerradas |
Cómo especificar correctamente una válvula de seguridad para petróleo y gas
1. Definir el equipo protegido
Identifique si la válvula protege un recipiente, separador, compresor, intercambiador, sección de tubería, tanque de almacenamiento, skid de carga o línea criogénica. El equipo define el límite de presión, la base del código y el requisito de conexión.
2. Confirmar el caso de alivio dominante
El caso determinante puede ser salida bloqueada, exposición al fuego, expansión térmica, ruptura de tubo, desajuste del compresor o fallo de la válvula de control. La capacidad debe basarse en el escenario de control, no en el tamaño nominal de la tubería.
3. Verificar el medio y la fase
El flujo de gas, vapor, líquido y bifásico requiere diferentes datos de dimensionamiento. El gas natural, el gas húmedo, el gas agrio, el GNL, el GLP, el petróleo crudo, el condensado y el vapor no deben tratarse como el mismo servicio.
4. Revisar la contrapresión
Si la válvula descarga en un sistema de antorcha o venteo cerrado, la contrapresión puede afectar la capacidad y la estabilidad. Las configuraciones convencionales, equilibradas por fuelle y pilotadas deben revisarse según la contrapresión real.
5. Seleccionar material para las condiciones reales de operación
El H₂S, CO₂, cloruros, contenido de agua, temperatura criogénica, alta temperatura y exposición en alta mar pueden afectar la selección del cuerpo, el asiento, el resorte, el fuelle y el sello.
6. Confirmar pruebas y documentación
Los proyectos de petróleo y gas comúnmente requieren hojas de datos, base de dimensionamiento, calibración de presión de tarado, certificados de materiales, informes de pruebas de presión, registros de pruebas de estanqueidad de asiento, planos y datos de placa de características.

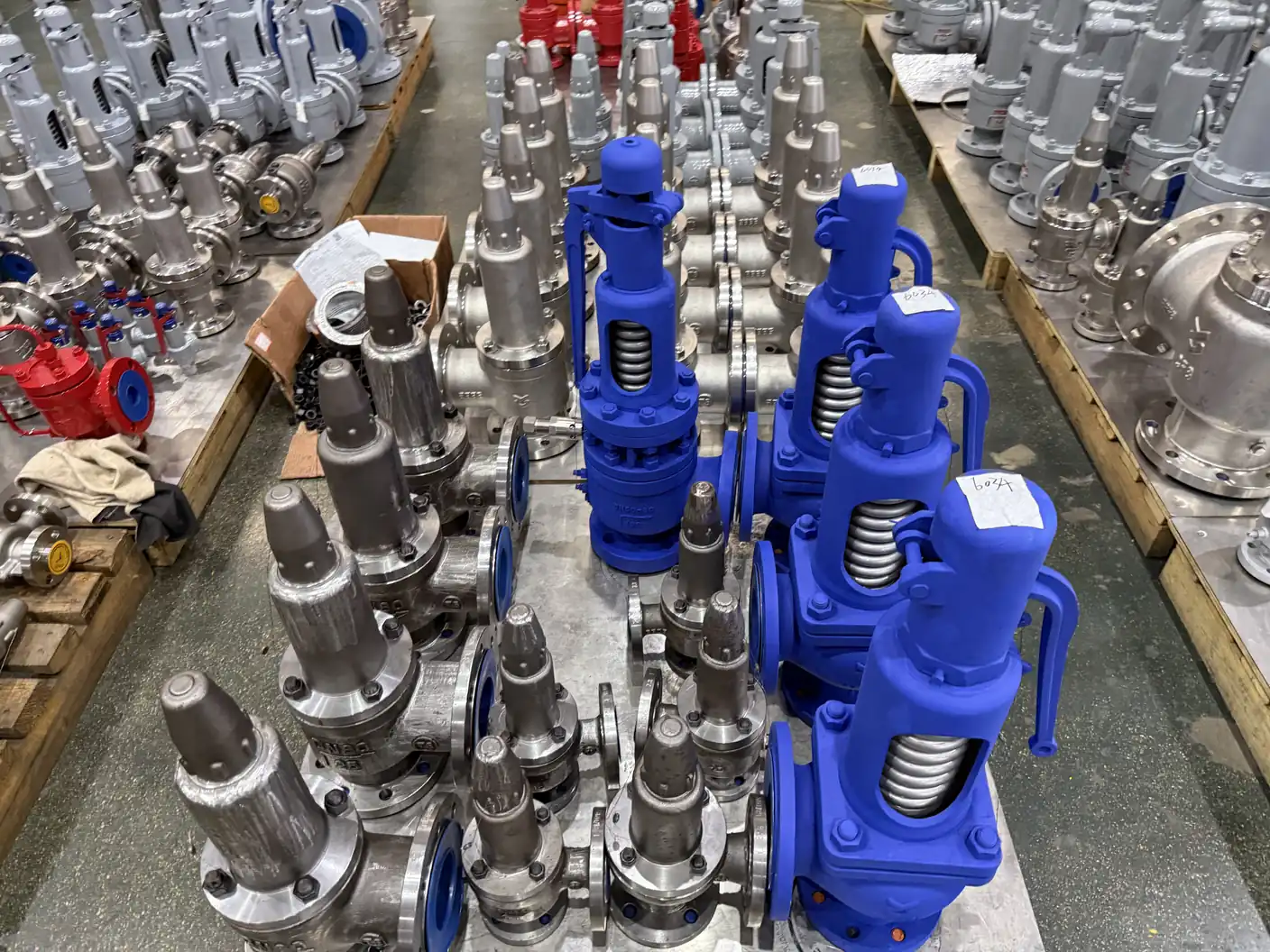

Tipos de válvulas de seguridad comúnmente revisados para proyectos de petróleo y gas
El servicio de petróleo y gas puede requerir diferentes configuraciones de válvulas dependiendo de la contrapresión, el comportamiento de fase, la clase de presión, la temperatura, el riesgo de corrosión y la estrategia de mantenimiento.
La válvula de seguridad debe revisarse junto con su sistema de tuberías
Por qué las condiciones de la tubería deciden el rendimiento de la válvula
Una válvula de seguridad se instala como parte de un sistema de alivio. La pérdida de presión de entrada excesiva, las líneas de entrada largas, la tubería de descarga sin soporte, los bolsillos de líquido, la vibración y la alta contrapresión pueden reducir la capacidad o causar una operación inestable.
Para las instalaciones de petróleo y gas, la tubería de descarga es especialmente importante porque muchas válvulas alivian hacia cabezales de antorcha, sistemas de ventilación cerrados o ventilaciones atmosféricas elevadas. La disposición de descarga debe proteger a los operadores, equipos y sistemas aguas abajo.
Comprobaciones de instalación en campo
- Instale la válvula lo más cerca posible del equipo protegido, donde sea práctico.
- Evite la pérdida de presión de entrada excesiva antes de la entrada de la válvula.
- Soporte la tubería de descarga sin cargar el cuerpo de la válvula.
- Compruebe los bolsillos de líquido y el drenaje en la tubería de salida.
- Confirmar la contrapresión para sistemas de cabezal de antorcha o ventilación.
- Deje suficiente espacio para el acceso de inspección, dispositivos de elevación y mantenimiento.
Normativas y Documentación a Confirmar Antes de Realizar el Pedido
Referencias de normativas comunes
Las especificaciones de válvulas de seguridad para petróleo y gas pueden hacer referencia a normativas API, ASME, ISO, EN, GB o normativas propias del cliente, dependiendo de la región, el tipo de equipo y los requisitos del proyecto. La normativa aplicable debe confirmarse antes de la cotización.
- Dimensionamiento de válvulas de seguridad API 520 para referencia de dimensionamiento y selección de dispositivos de alivio de presión.
- Sistemas de alivio de presión API 521 para la revisión de sistemas de alivio y despresurización de presión.
- Válvulas de seguridad bridada API 526 cuando se especifican las dimensiones, clasificaciones y designaciones de orificio de las válvulas de alivio de presión de acero con brida.
- Prueba de estanqueidad de asiento API 527 cuando se requiere prueba de fugas en asiento.
- Normas de válvulas de seguridad ASME y Normas de válvulas de seguridad ISO 4126 cuando aplican los requisitos de la norma del recipiente a presión, caldera o producto.
- ANSI/NACE MR0175 / ISO 15156 cuando se requiere selección de material para servicio amargo.
Paquete de documentación típico
La documentación debe acordarse antes de la producción, especialmente para proyectos de refinería, GNL, GLP, offshore, procesamiento de gas y estaciones de tuberías.
- Hoja de datos técnicos con modelo, tamaño, orificio, presión de tarado y conexión.
- Cálculo de dimensionamiento o confirmación de capacidad de alivio.
- Registro de calibración de la presión de tarado.
- Informe de prueba de presión y de estanqueidad del asiento cuando sea requerido.
- Certificado de material para piezas que retienen presión cuando se especifica.
- Dibujo de disposición general, dimensiones y peso.
- Confirmación de placa de identificación, número de etiqueta y marcado del proyecto.
Lista de verificación de datos para solicitud de cotización de válvula de seguridad para petróleo y gas
| Datos Requeridos | Por qué es importante | Ejemplo de entrada |
|---|---|---|
| Equipo protegido | Define el objetivo de protección de presión y la base del código. | Separador, descarga de compresor, intercambiador de calor, tanque de GLP |
| Escenario de alivio | Determina la capacidad de alivio requerida según la normativa aplicable. | Salida bloqueada, caso de incendio, expansión térmica, rotura de tubo |
| Medio y fase | Afecta el método de dimensionamiento, el material y el diseño del asiento. | Gas natural, gas amargo, GNL, GLP, petróleo crudo, flujo bifásico |
| Presión de tarado | Define la presión de apertura de la válvula. | 10 bar, 150 psi, 25 MPa |
| Presión de operación | Confirma el margen operativo y el riesgo de fugas. | Presión de operación normal y máxima |
| Capacidad de alivio requerida | Confirma si la válvula seleccionada puede proteger el sistema. | kg/h, Nm³/h, SCFM, t/h, GPM |
| Temperatura de alivio | Afecta el material, el resorte, el sello y la clasificación de presión. | -196°C, ambiente, 250°C, 450°C |
| Contrapresión | Influye en la estabilidad, capacidad y configuración de la válvula. | Descarga atmosférica, cabezal de antorcha, contrapresión variable |
| Requisito de material | Previene la corrosión, la fragilización y fallos de compatibilidad. | Acero al carbono, acero inoxidable, aleación, material para baja temperatura |
| Conexión y clasificación | Asegura la compatibilidad mecánica con la tubería. | Brida RF, brida RTJ, NPT, BW, Clase 150–2500 |
| Norma aplicable | Define las expectativas de dimensionamiento, pruebas y documentación. | API, ASME, ISO, EN, GB o especificación del propietario |
| Datos de la válvula existente | Ayuda a los proyectos de reemplazo a evitar suposiciones erróneas. | Foto de la placa de identificación, hoja de datos antigua, dibujo, número de etiqueta |
La selección final debe ser confirmada por la hoja de datos del proyecto, las condiciones del proceso, el código aplicable, la base de dimensionamiento verificada y la revisión de ingeniería.
Errores comunes en la selección de válvulas de seguridad para Petróleo y Gas
Compra solo por tamaño de entrada
El tamaño de entrada no confirma la capacidad de alivio. Una válvula que encaja en la boquilla aún puede ser de tamaño insuficiente si el caso de alivio que rige requiere una mayor capacidad certificada.
Ignorar la contrapresión de la cabeza de antorcha
La contrapresión puede afectar la apertura, la capacidad y la estabilidad. Si la válvula descarga a una antorcha o a un sistema de venteo cerrado, se debe revisar la contrapresión antes de elegir la configuración de la válvula.
Tratar el gas amargo como gas limpio
El H₂S, CO₂, agua y cloruros pueden cambiar los requisitos de materiales. Se deben verificar el cuerpo, el asiento, el resorte, el fuelle y los sellos para las condiciones reales del proceso.
Casos de alivio térmico omitidos
El líquido atrapado entre válvulas cerradas puede sobrepresurizarse al calentarse. El alivio térmico es especialmente importante para secciones de tubería aisladas, líneas de carga y sistemas criogénicos.
Sobredimensionamiento de las VSD de compresores
El sobredimensionamiento puede contribuir al golpeteo y al daño del asiento. El servicio de compresores requiere una revisión de la pérdida de presión de entrada, vibración, pulsación y la capacidad real requerida.
Reemplazo basándose únicamente en la foto de la placa de características
Una placa de características ayuda, pero el reemplazo también debe confirmar el caso de alivio, la capacidad, el orificio, la presión de ajuste, la contrapresión, el medio, el material y los requisitos de documentación.
