Una válvula de seguridad higiénica es un dispositivo de alivio de presión diseñado para sistemas de proceso higiénicos o asépticos. Protege tanques, recipientes, líneas de vapor limpio, skids de proceso y tuberías sanitarias contra sobrepresión, utilizando superficies de contacto con el producto limpiables, conexiones higiénicas, materiales compatibles y diseños de sellado adecuados para servicios de alimentos, bebidas, lácteos, farmacéuticos o bioprocesamiento. Una válvula de seguridad higiénica debe…
Una válvula de seguridad higiénica es un dispositivo de alivio de presión diseñado para sistemas de proceso higiénicos o asépticos. Protege tanques, recipientes, líneas de vapor limpio, skids de proceso y tuberías sanitarias contra sobrepresión, utilizando superficies de contacto con el producto limpiables, conexiones higiénicas, materiales compatibles y diseños de sellado adecuados para servicios de alimentos, bebidas, lácteos, farmacéuticos o bioprocesamiento. Una válvula de seguridad higiénica no debe seleccionarse solo por tener un cuerpo pulido o una conexión tri-clamp. Todavía debe cumplir con la misma lógica de protección de presión que otras válvulas de seguridad: presión de tarado correcta, capacidad de alivio requerida suficiente, base de capacidad verificada, materiales adecuados, contrapresión aceptable e instalación correcta. Al mismo tiempo, debe evitar el atrapamiento de producto, los espacios muertos, el drenaje deficiente y los materiales de sellado que no toleran las condiciones CIP, SIP, vapor limpio o productos químicos de limpieza.
Respuesta Rápida / Resumen de Ingeniería: Una válvula de seguridad higiénica combina la protección contra sobrepresión con el diseño higiénico. Debe abrirse a la presión de tarado especificada, aliviar suficiente caudal para proteger el sistema, volver a sellar de manera fiable y permanecer limpiable bajo las condiciones reales de proceso, CIP y SIP. La pregunta clave de selección no es solo “¿Puede aliviar la presión?”, sino también “¿Puede proteger el sistema sin comprometer la higiene, la limpiabilidad, la validación o la compatibilidad de materiales?”
Una válvula de seguridad higiénica protege equipos higiénicos manteniendo un diseño de proceso limpiable.
¿Qué es una válvula de seguridad higiénica?
Una válvula de seguridad higiénica es una válvula de seguridad diseñada para sistemas donde se requieren tanto protección contra presión como limpiabilidad higiénica. Se utiliza donde el fluido de proceso, la utilidad limpia o el área de contacto con el producto deben protegerse de la contaminación, la retención de producto, la limpieza difícil o los materiales inadecuados.
En términos de ingeniería práctica, una válvula de seguridad higiénica debe satisfacer dos requisitos al mismo tiempo:
Protección de presión: debe abrirse a la presión de tarado correcta y aliviar suficiente caudal para proteger el equipo.
Idoneidad higiénica: debe tener superficies limpiables, materiales de contacto con el producto adecuados, conexiones sanitarias y un diseño que minimice el atrapamiento de producto.
Por esta razón, una válvula de seguridad higiénica no debe tratarse como una válvula de seguridad industrial estándar con una conexión de aspecto higiénico. El diseño debe revisarse para el producto real, el ciclo de limpieza, la temperatura, el material del sello, el acabado superficial, la posición de instalación y los requisitos de documentación.
Definición de Válvula de Seguridad Higiénica
Una válvula de seguridad higiénica es un dispositivo automático de alivio de presión utilizado en sistemas higiénicos. Cuando la presión de entrada alcanza la presión de ajuste, la válvula se abre para aliviar el exceso de presión. Después de que la presión del sistema disminuye, la válvula debe volver a su asiento y evitar fugas continuas.
La parte “higiénica” de la válvula se refiere a los requisitos de diseño higiénico en la zona de contacto con el producto, la limpiabilidad, la condición de la superficie, la compatibilidad de materiales, la selección del sello y la documentación. Estos puntos son especialmente importantes en sistemas de alimentos, bebidas, lácteos, farmacéuticos, vapor limpio y bioprocesamiento.
Válvula de Seguridad Higiénica vs. Válvula de Seguridad Estándar
Una válvula de seguridad industrial estándar puede ser adecuada para la protección de presión de vapor, gas o líquido en servicio industrial general, pero puede no ser adecuada para una línea de proceso higiénica. La principal diferencia no es solo la conexión externa. Es la limpiabilidad interna y el diseño de contacto con el producto.
Una válvula de seguridad higiénica generalmente requiere una revisión más detallada de:
Válvula de seguridad sanitaria frente a Válvula de alivio sanitaria
Los términos válvula de seguridad sanitaria y válvula de alivio sanitaria pueden ser utilizados de forma diferente por fabricantes, industrias y especificaciones de proyecto. En muchos casos, ambos se refieren a dispositivos de alivio de presión utilizados en sistemas higiénicos. Sin embargo, la acción exacta de la válvula, el comportamiento de la presión de tarado, el servicio del fluido, la certificación y la base de capacidad deben confirmarse antes de la selección.
Una regla práctica es esta: no seleccione la válvula solo por el nombre. Confirme el medio, la presión de tarado, la capacidad de alivio requerida, el comportamiento de apertura, el diseño sanitario y la documentación aplicable.
Para la terminología general sobre válvulas de alivio de presión, válvulas de seguridad y redacción de PSV, consulte nuestra ¿Qué es una válvula de alivio de presión?.
¿Cómo funciona una válvula de seguridad sanitaria?
Una válvula de seguridad higiénica funciona como otros dispositivos automáticos de alivio de presión en su función básica de presión. Permanece cerrada durante la operación normal, se abre cuando la presión de entrada alcanza la presión de ajuste y descarga fluido para prevenir sobrepresión. La diferencia es que su diseño también debe soportar la operación higiénica.
Presión de ajuste y apertura automática
Presión de tarado determina cuándo la válvula comienza a abrirse. En sistemas higiénicos, la presión de ajuste debe seleccionarse en función del límite de presión admisible del equipo protegido, la presión de operación, la fluctuación de presión y el requisito del proyecto aplicable.
Por qué es importante: si la presión de operación está demasiado cerca de la presión de ajuste, la válvula puede simular, fugarse o abrirse con frecuencia. En sistemas higiénicos, la fuga no es solo un problema de pérdida de producto. También puede generar problemas de limpieza, contaminación, condensación o validación.
Cuando la válvula se abre, debe aliviar suficiente flujo para evitar que el tanque, la línea, el skid o el sistema de servicios públicos excedan su límite de presión admisible. La capacidad de alivio requerida depende del escenario de alivio creíble, no solo del tamaño de la conexión.
Los casos comunes de alivio en sistemas higiénicos pueden incluir salida bloqueada, falla en la regulación de la presión de vapor, sobrepresión de vapor limpio, expansión térmica, bloqueo de bomba (deadhead), aumento de presión de esterilización o sobrepresión de gas comprimido en un skid de proceso.
Qué puede salir mal: una válvula higiénica puede tener el tamaño de abrazadera y la presión de ajuste correctos, pero aún así tener una capacidad de alivio insuficiente. El tamaño de la conexión no demuestra la capacidad certificada.
Después de que la presión cae, la válvula debe reasentarse y detener el flujo. La estanqueidad del asiento es importante porque la fuga puede causar pérdida de producto, pérdida de vapor, dificultad de limpieza, riesgo de contaminación o mantenimiento no planificado.
En servicio higiénico, la fuga del asiento debe revisarse junto con el medio, el ciclo de limpieza, el material del sello, el margen de presión de operación y si la válvula ha estado expuesta a depósitos de producto, ciclos de vapor o ataque químico.
¿Por qué el diseño higiénico cambia los requisitos de la válvula?
En un sistema industrial estándar, la principal preocupación suele ser la protección contra la presión y la fiabilidad mecánica. En los sistemas higiénicos, la facilidad de limpieza adquiere la misma importancia. Una válvula que protege la presión pero atrapa producto, no puede drenar o tiene sellos inadecuados puede crear problemas de calidad y mantenimiento.
Es por eso que la selección de válvulas higiénicas debe considerar tanto el rendimiento de alivio de presión como las características de diseño higiénico.

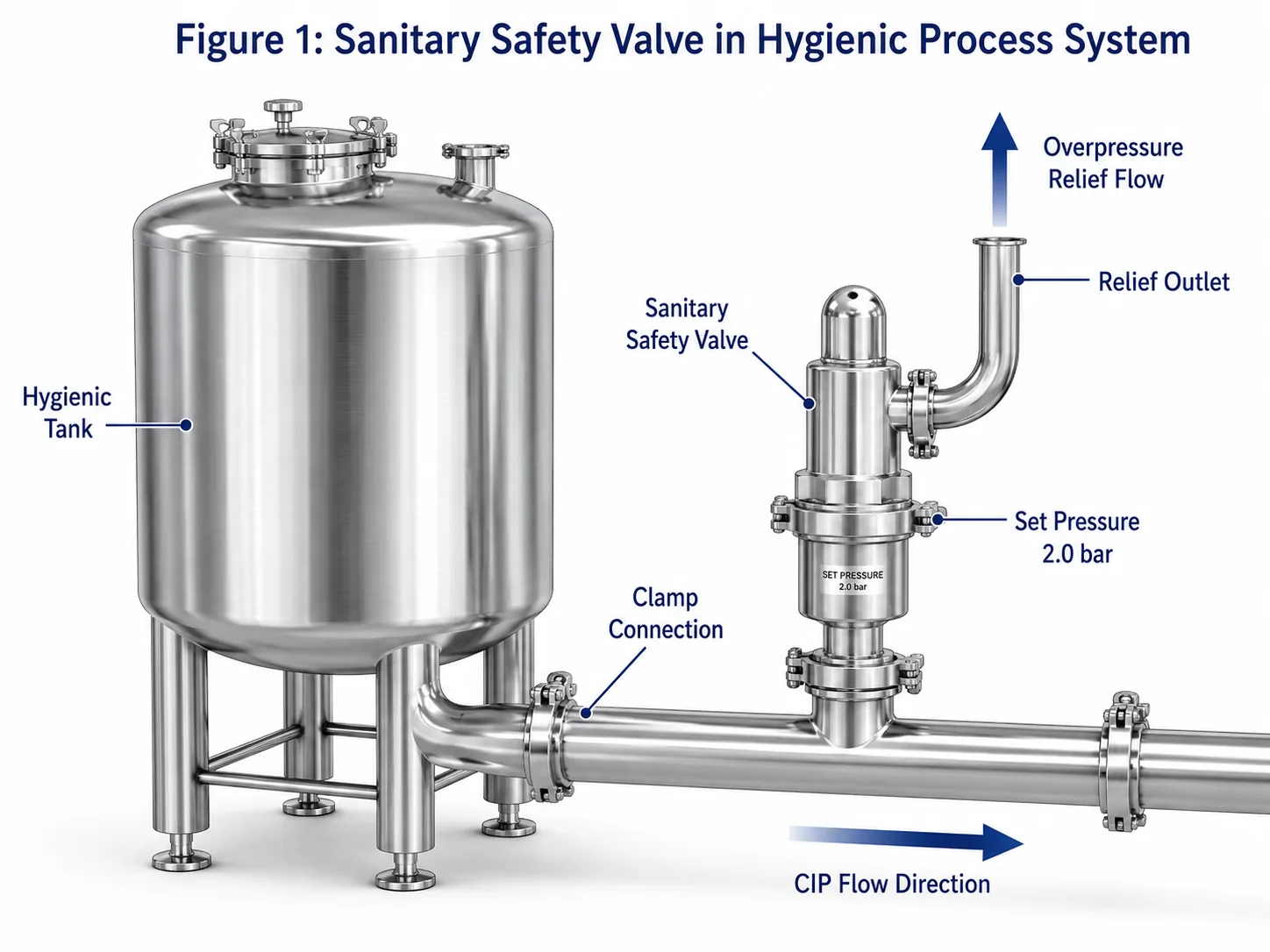

¿Dónde se utilizan las válvulas de seguridad higiénicas?
Las válvulas de seguridad higiénicas se utilizan donde se requiere protección contra la presión en sistemas de proceso higiénicos, limpiables o asépticos. El diseño exacto de la válvula depende del producto, el método de limpieza, la temperatura, la presión, el requisito de documentación y el estándar de la industria aplicable.
Aplicación
Preocupación Típica
Punto de Revisión de Ingeniería
Procesamiento de alimentos y bebidas
Limpieza y material en contacto con alimentos
Conexión higiénica, superficie en contacto con el producto, compatibilidad del sello
Sistemas lácteos
Limpieza CIP y retención de producto
Espacio muerto, drenabilidad, acabado superficial, resistencia a la limpieza del sello
Sistemas de fermentación
Espuma, aumento de presión y ciclo de limpieza
Comportamiento del medio, trayectoria de descarga, validación de limpieza
Farmacéutica y bioprocesamiento
Pureza, control de bioburden y trazabilidad
Certificado de material, acabado superficial, requisitos relacionados con ASME BPE
Sistemas de vapor limpio
Temperatura del vapor, condensado y estanqueidad del asiento
Material del sello, drenaje, disposición de descarga, presión de tarado
Skids y tanques higiénicos
Diseño compacto y restricciones de instalación
Orientación de la entrada, tamaño de la abrazadera, capacidad, ruta de salida
Procesamiento de alimentos y bebidas
En sistemas de alimentos y bebidas, las válvulas de seguridad higiénicas pueden utilizarse en tanques de proceso, sistemas de pasteurización, tuberías higiénicas, líneas de suministro de gas comprimido y sistemas de servicios limpios. La válvula debe proteger contra sobrepresión sin crear retención de producto ni problemas de limpieza.
Sistemas de lácteos y fermentación
Los sistemas de lácteos y fermentación a menudo implican ciclos CIP, cambios de temperatura y residuos de producto. La válvula debe seleccionarse por su facilidad de limpieza, compatibilidad de sellos y drenaje. Una válvula que no se pueda limpiar adecuadamente puede aumentar el tiempo de mantenimiento y el riesgo de calidad.
Sistemas farmacéuticos y de bioprocesamiento
Los sistemas farmacéuticos y de bioprocesamiento pueden requerir una trazabilidad de materiales más estricta, un acabado superficial, documentación y validación de limpieza. En estos sistemas, la válvula debe revisarse junto con el estándar de diseño higiénico, la especificación del proyecto y el requisito de documentación de calidad.
Sistemas de vapor limpio y servicios limpios
Los sistemas de vapor limpio y servicios limpios pueden requerir válvulas de seguridad higiénicas para la protección contra sobrepresión. La temperatura del vapor, el drenaje de condensado, el material del asiento y la dirección de descarga deben revisarse cuidadosamente.
Tanques higiénicos, skids y líneas de proceso
Los skids y las líneas de proceso higiénicas compactas a menudo tienen espacio limitado. La válvula puede encajar físicamente, pero la ruta de entrada, la ruta de descarga, el drenaje y la accesibilidad para la inspección aún pueden ser deficientes. Estos problemas de instalación pueden aumentar el costo de mantenimiento y retrasar la puesta en marcha.

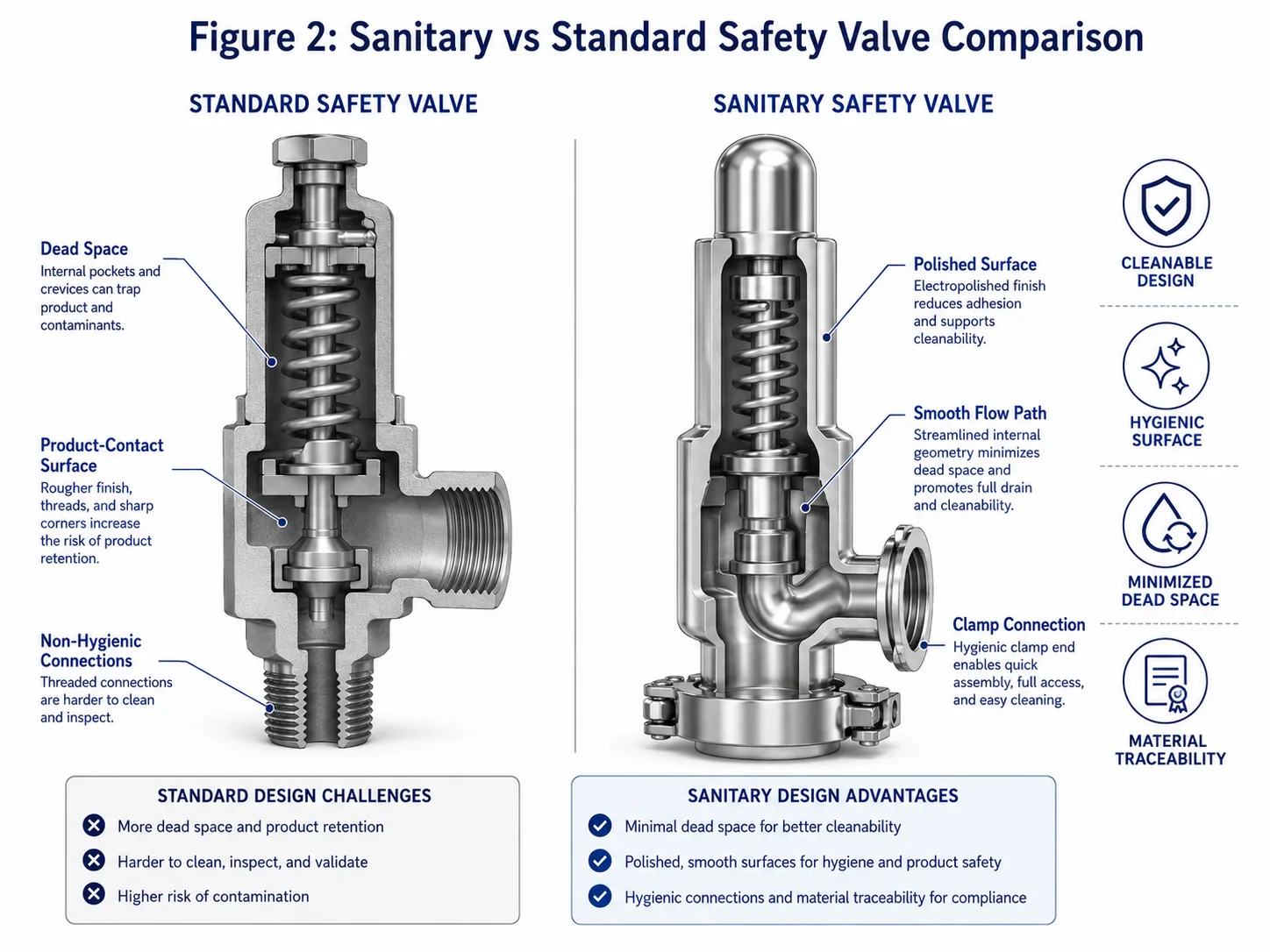

Válvula de Seguridad Higiénica vs. Válvula de Seguridad Estándar
La diferencia entre una válvula de seguridad higiénica y una válvula de seguridad estándar debe revisarse tanto desde la perspectiva de la protección contra sobrepresión como del diseño higiénico. Una válvula puede cumplir con los requisitos de presión pero aún así no ser adecuada para servicio higiénico.
Factor de selección
Válvula de seguridad higiénica
Válvula de seguridad industrial estándar
Principal preocupación de diseño
Protección de presión más limpieza higiénica
Protección de presión y fiabilidad mecánica
Conexión
A menudo conexión sanitaria tipo clamp, aséptica o higiénica
Conexión bridada, roscada, soldada u otra conexión industrial
Área en contacto con el producto
Diseñado para reducir la retención y mejorar la limpieza
Puede no ser adecuado para la limpieza en contacto con el producto
Acabado superficial
Normalmente especificado para requisitos de proceso higiénico o limpio
Seleccionado principalmente para servicio de presión, temperatura y corrosión
Material del sello
Debe tolerar condiciones de producto, productos químicos de limpieza y SIP/CIP
Seleccionada para el medio y la temperatura del proceso, no necesariamente para el ciclo de limpieza
Documentación
Puede requerir trazabilidad de materiales, cumplimiento de elastómeros y certificados higiénicos
Generalmente enfocada en prueba de presión, presión de tarado, capacidad y materiales
Riesgo si se aplica incorrectamente
Contaminación, retención de producto, fallo de limpieza, problema de validación
Protección de presión o problema de fiabilidad mecánica
Las válvulas sanitarias deben considerar la limpiabilidad, los espacios muertos, el acabado superficial y la trazabilidad de materiales.
Diseño de la superficie en contacto con el producto
La superficie en contacto con el producto debe ser adecuada para el proceso higiénico. Las superficies rugosas, las grietas o las áreas no limpiables pueden retener residuos del producto y aumentar la dificultad de limpieza.
Espacios muertos y limpiabilidad
El espacio muerto es uno de los riesgos de diseño sanitario más importantes. El producto o el condensado atrapados en una zona muerta pueden no ser eliminados durante la limpieza. Esto puede afectar la calidad, la validación de la limpieza y el tiempo de mantenimiento.
Conexiones sanitarias
Las conexiones clamp sanitarias o higiénicas pueden simplificar el montaje y la limpieza, pero el tipo de conexión por sí solo no hace que una válvula sea sanitaria. La geometría interna, el área de sellado, la drenabilidad y la documentación aún deben revisarse.
Compatibilidad de materiales y sellos
Los materiales deben coincidir con el producto, los productos químicos de limpieza, la temperatura y las condiciones de esterilización. Un sello que funciona bien en el servicio normal del producto puede fallar bajo limpieza cáustica caliente, limpieza ácida o esterilización con vapor.
Documentación y Trazabilidad
Los proyectos sanitarios pueden requerir certificados de materiales, certificados de elastómeros, confirmación del acabado superficial, registros de inspección, informes de pruebas de presión, calibración de la presión de tarado y documentación de cumplimiento higiénico. El paquete exacto debe confirmarse antes de la compra.
Requisitos Clave de Diseño Higiénico
La selección de válvulas de seguridad sanitarias debe incluir una revisión del diseño higiénico. El objetivo es reducir la retención de producto, facilitar la limpieza y evitar que la válvula se convierta en un punto débil en el sistema higiénico.
Requisito Higiénico
Por qué es importante
Qué confirmar
Superficies lisas en contacto con el producto
Reducir residuos y mejorar la limpiabilidad
Acabado superficial especificado y condición de pulido
Espacio muerto mínimo
Previene la retención de producto y el riesgo microbiano
Geometría interna y disposición de la entrada
Drenabilidad
Reduce la retención de condensado o fluido de limpieza
Orientación de la válvula y trayectoria de descarga
Compatibilidad CIP / SIP
Evita fallos del sello o del material durante la limpieza
Productos químicos de limpieza, condiciones de temperatura y ciclo
Área de sello limpiable
Evita la acumulación de producto alrededor de los elastómeros
Diseño de ranura de sello y compatibilidad de materiales
Acceso para inspección
Reduce el tiempo de mantenimiento y el riesgo de calidad
Procedimiento de extracción, inspección y reemplazo

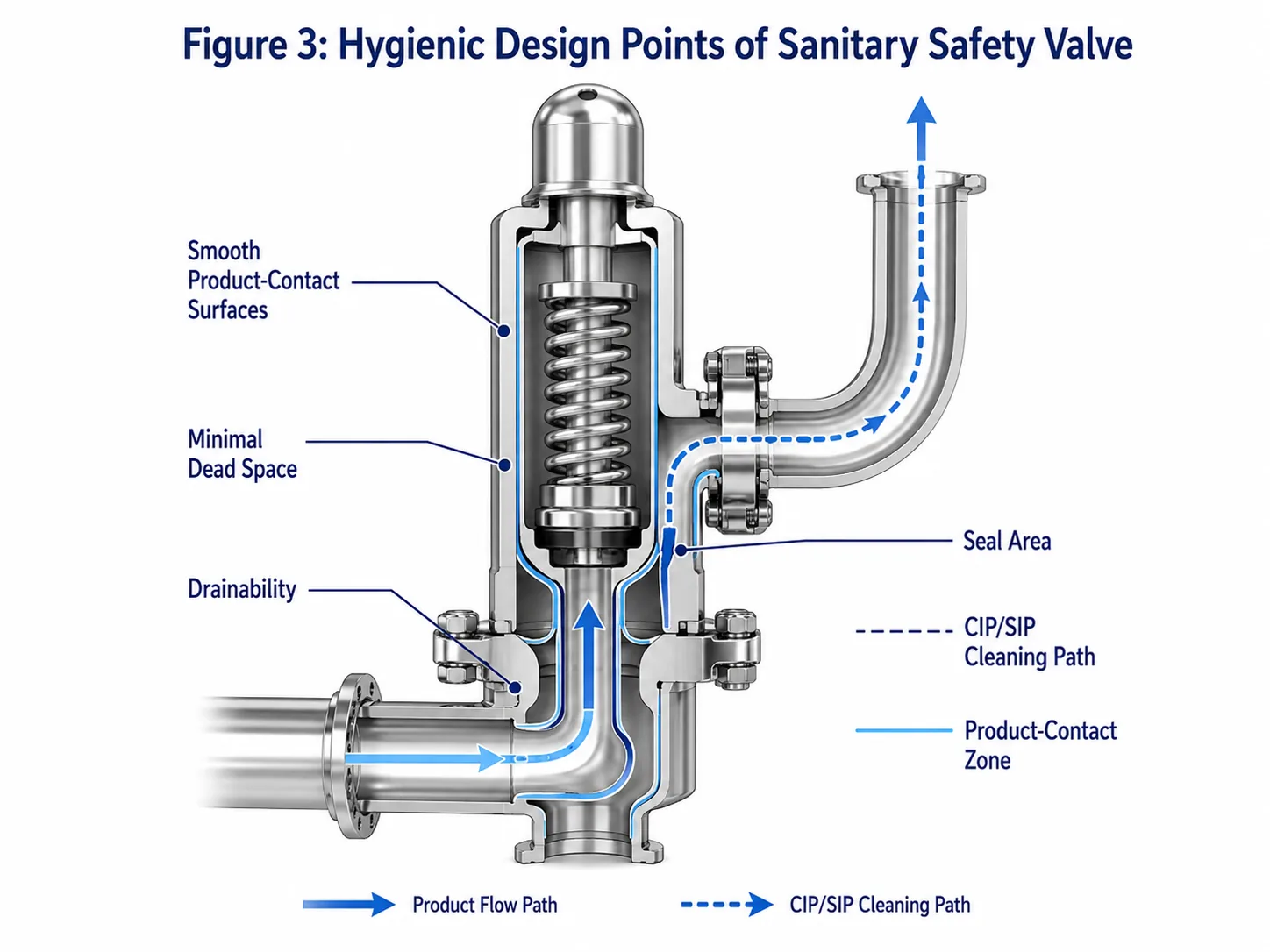

El diseño higiénico reduce el atrapamiento de producto y apoya la validación de limpieza.
Superficies lisas en contacto con el producto
Las superficies lisas en contacto con el producto reducen el riesgo de retención de producto y hacen que la limpieza sea más fiable. El acabado superficial debe confirmarse según los requisitos del proyecto, no asumirse por la palabra “higiénico”.”
Mínimas zonas muertas y atrapamiento de producto
Una entrada de válvula mal instalada o mal diseñada puede crear una zona muerta. El producto puede permanecer en esta área después de la limpieza. Esto afecta la calidad y puede aumentar la dificultad de la validación de la limpieza.
Limpieza CIP y SIP
Las condiciones CIP y SIP deben tratarse como condiciones de diseño, no solo como actividades de mantenimiento. Los productos químicos de limpieza, la temperatura del vapor, el tiempo de exposición y la presión pueden afectar los sellos, el estado de la superficie y la fiabilidad de la válvula.
Drenabilidad y orientación de instalación
La drenabilidad es esencial en sistemas higiénicos y de vapor limpio. Un drenaje deficiente puede dejar condensado, líquido de limpieza o residuos de producto cerca de la entrada o salida de la válvula. Esto puede provocar corrosión, fugas, problemas de contaminación o mantenimiento repetido.
Dispositivo de elevación higiénico u opción de elevación neumática
Algunas válvulas de seguridad higiénicas pueden utilizar un dispositivo de elevación o una opción de elevación neumática para la limpieza, las pruebas o el soporte del control de procesos. La función debe revisarse cuidadosamente porque un dispositivo de elevación no reemplaza las pruebas certificadas de presión de ajuste ni la verificación de capacidad.
Parámetros clave de ingeniería para la selección
Una válvula de seguridad higiénica debe seleccionarse como cualquier otra válvula de seguridad. El diseño higiénico no reemplaza la ingeniería de protección contra sobrepresión. La válvula debe verificarse en cuanto a protección del equipo, presión de ajuste, capacidad, medio, temperatura, contrapresión y documentación.
Equipo protegido y MAWP
Comience con el equipo protegido: tanque, recipiente, línea de vapor limpio, skid, línea de proceso o sistema de servicios auxiliares. Confirme la presión máxima de trabajo admisible (MAWP), la presión de diseño, la presión de operación y el código aplicable o la especificación del proyecto.
Presión de tarado y margen de presión de operación
La presión de tarado determina cuándo comienza a abrir la válvula. La presión de operación debe tener suficiente margen por debajo de la presión de tarado para evitar el burbujeo, las fugas o las aperturas frecuentes. En servicio higiénico, las fugas frecuentes pueden convertirse tanto en un problema de mantenimiento como de higiene.
Capacidad de alivio requerida
La capacidad de alivio requerida debe determinarse a partir del escenario de sobrepresión creíble. No debe adivinarse a partir del tamaño de la abrazadera o del flujo normal del proceso. Una conexión higiénica pequeña puede no proporcionar suficiente flujo para un incendio, una salida bloqueada, una falla del regulador o una perturbación de la presión del vapor.
Capacidad certificada y área de orificio
La capacidad certificada confirma si la válvula puede aliviar suficiente flujo bajo las condiciones especificadas. El área del orificio y la base de la capacidad deben verificarse antes de la aprobación. Dos válvulas del mismo tamaño de abrazadera pueden tener una capacidad de flujo interno diferente.
Medio, Temperatura y Ciclo de Limpieza
El medio puede ser producto, vapor limpio, agua de limpieza, gas comprimido o solución de limpieza. Deben revisarse tanto las condiciones normales de proceso como las condiciones de limpieza. Una válvula que funciona durante la producción puede fallar durante SIP o limpieza química si el material del sello es incorrecto.
Contrapresión y Trayectoria de Descarga
La trayectoria de descarga debe revisarse en cuanto a contrapresión, descarga segura, drenabilidad e impacto en la limpieza. Una válvula de seguridad higiénica que descarga en un colector cerrado, un sistema de drenaje o un sistema de recuperación puede comportarse de manera diferente a una válvula que descarga libremente a una ubicación segura.

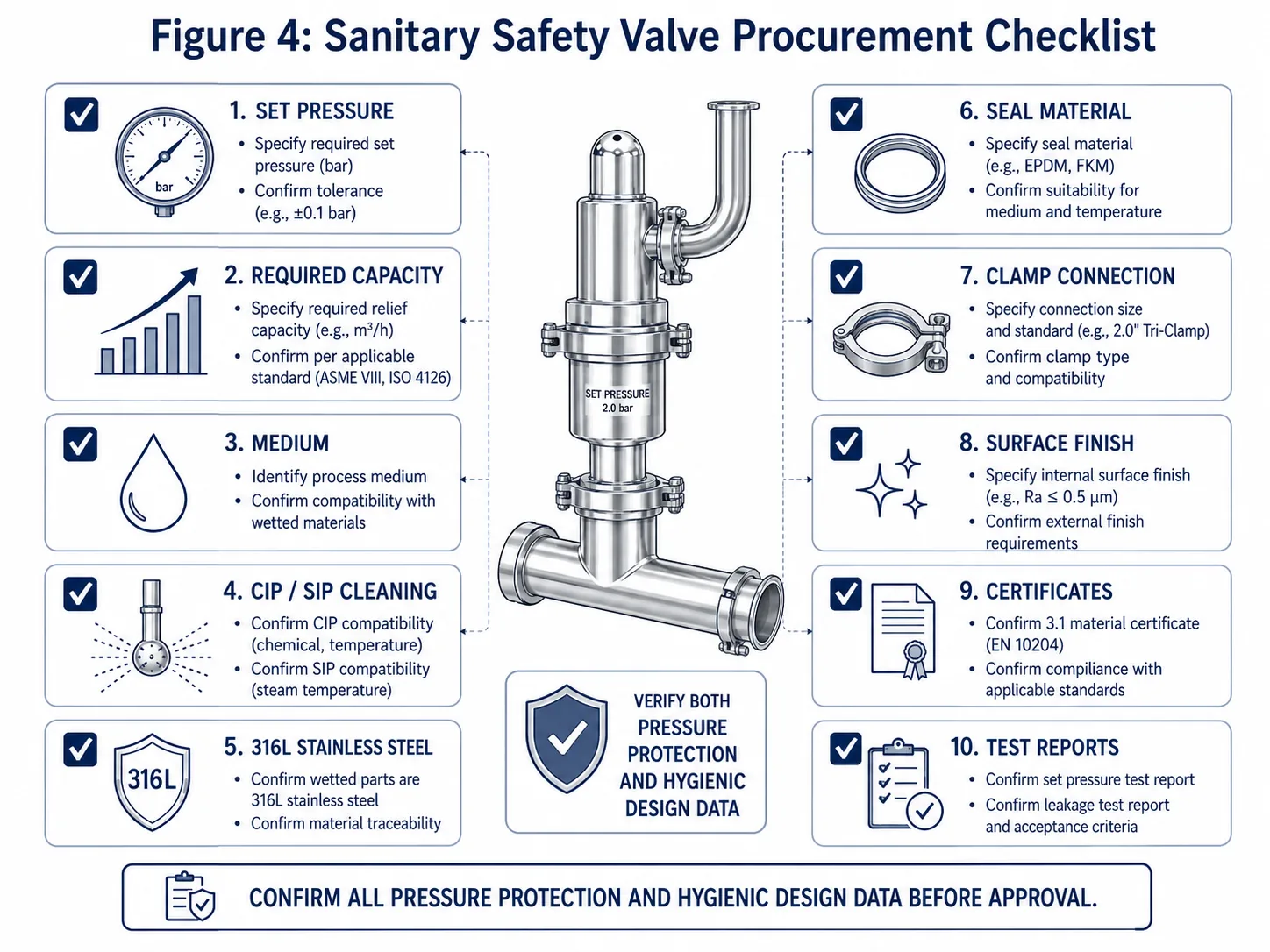

Solicitar revisión de ingeniería: ¿Seleccionando una válvula de seguridad higiénica para un sistema de servicios auxiliares higiénicos o limpios?
Envíenos su medio, presión de tarado, MAWP, capacidad de alivio requerida, temperatura de operación, condiciones CIP/SIP, tipo de conexión, requisito de material de sello y solicitud de certificado para revisión de ingeniería.
Selección de materiales y sellos para válvulas de seguridad higiénicas
La selección de materiales y sellos afecta la resistencia a la corrosión, la limpieza, las fugas, la vida útil y la documentación de cumplimiento. En sistemas higiénicos, la revisión de materiales debe incluir las partes metálicas en contacto con el producto y los elastómeros.
Elemento
Punto de revisión común
Riesgo de ingeniería si se ignora
Acero inoxidable 316L
Comúnmente utilizado para piezas higiénicas en contacto con el producto
Una calidad incorrecta puede afectar la resistencia a la corrosión y la trazabilidad
Acabado superficial
Confirmar el acabado y la condición de pulido requeridos por el proyecto
Un acabado deficiente puede aumentar la retención de producto y la dificultad de limpieza
EPDM
A menudo considerado para compatibilidad con agua, vapor o servicios limpios, dependiendo de la calidad
Puede fallar si no se revisa la exposición química o a la temperatura
PTFE
A menudo considerada para resistencia química
Puede tener diferente comportamiento de sellado y límites mecánicos
FKM
Puede usarse para ciertas condiciones químicas o de temperatura
Debe verificarse con el producto, el agente de limpieza y la temperatura
Certificado de material
Confirma la trazabilidad de las piezas metálicas
La falta de documentos puede retrasar la aprobación de calidad
Certificado de elastómero
Soporta la revisión de cumplimiento alimentario, farmacéutico o de proyecto
La falta de documentación del sello puede retrasar la validación o la liberación de la compra
Acero inoxidable 316L y piezas en contacto con el producto
El acero inoxidable 316L se especifica comúnmente para piezas de válvulas sanitarias en contacto con el producto. Sin embargo, el grado del material por sí solo no es suficiente. También se deben revisar el acabado superficial, la calidad de la soldadura, la resistencia a la corrosión, la documentación y las condiciones reales de limpieza.
Acabado superficial y electropulido
El acabado superficial puede afectar la facilidad de limpieza y la retención del producto. El electropulido puede ser necesario en algunos proyectos higiénicos o de bioprocesamiento, dependiendo de las especificaciones del proyecto. No asuma que todas las válvulas pulidas cumplen el mismo requisito.
EPDM, PTFE, FKM y otros materiales de sellado
El material del sellado debe seleccionarse en función de la compatibilidad con el producto, los productos químicos de limpieza, la temperatura SIP, la exposición al vapor, el comportamiento de la compresión y la expectativa de fugas. Un material de sellado adecuado para la producción normal puede no ser adecuado para todos los ciclos de limpieza.
Límites de temperatura para vapor, productos químicos CIP y SIP
Las condiciones de limpieza y esterilización pueden ser más severas que las condiciones de proceso normales. Confirme los agentes de limpieza, la temperatura del vapor, el tiempo de exposición y la frecuencia antes de seleccionar el material del sellado.
Certificados de materiales y cumplimiento de elastómeros
Para sistemas regulados o sensibles a la calidad, el paquete de documentos puede ser tan importante como el hardware de la válvula. Se deben solicitar certificados de materiales, cumplimiento de elastómeros, registros de acabado superficial e informes de prueba antes de la compra.
Las normativas de válvulas de seguridad higiénicas deben seleccionarse de acuerdo con la industria, el proceso, el requisito del equipo a presión y el requisito de higiene. El propósito no es enumerar muchas normativas, sino conectar cada dirección normativa con una decisión de ingeniería real.
Nota sobre normativas a verificar antes de publicar:ASME BPE puede ser relevante para el diseño de equipos de bioprocesamiento, farmacéuticos y de alta higiene; 3-A Sanitary Standards puede ser relevante para el diseño de equipos de alimentos, lácteos y de higiene; Directriz EHEDG 14 puede ser relevante para válvulas en procesos higiénicos y asépticos; pueden aplicarse los requisitos de recipientes a presión ASME, la certificación National Board y las regulaciones locales cuando la válvula se utiliza como dispositivo de alivio de presión certificado. Confirme la última edición, jurisdicción y especificación del proyecto antes de la aprobación de la compra.
ASME BPE para equipos de bioprocesamiento e higiénicos
ASME BPE puede ser relevante cuando el proyecto involucra equipos de bioprocesamiento, farmacéuticos o de alta pureza. Es útil para revisar el diseño higiénico, los materiales, la fabricación, la inspección, las pruebas y las expectativas de documentación.
Normas 3-A para el diseño de equipos higiénicos
Las normas 3-A pueden ser relevantes en proyectos de equipos de alimentos, lácteos e higiénicos. El comprador debe confirmar si el proyecto requiere conformidad, certificación, documentación 3-A o solo utiliza 3-A como referencia de diseño.
Directrices EHEDG para válvulas higiénicas y asépticas
La guía de válvulas EHEDG puede ser útil al revisar el diseño de válvulas higiénicas, la limpieza, el drenaje y los riesgos de seguridad microbiana. Es especialmente relevante cuando la válvula entra en contacto con alimentos o ingredientes alimentarios procesados de forma higiénica o aséptica.
ASME Sección VIII / National Board cuando se requiere certificación de protección de presión
Si la válvula de seguridad higiénica protege un recipiente a presión o un sistema controlado por código, puede ser necesaria la certificación de protección de presión y la documentación de capacidad. El diseño higiénico no reemplaza el cumplimiento de la seguridad de presión.
Requisitos de FDA / USP / Contacto con Alimentos para Sellos y Materiales en Contacto con el Producto
Para servicio de alimentos, farmacéutico o bioprocesamiento, los requisitos de elastómero y material en contacto con el producto deben confirmarse con la especificación del proyecto. No asuma que todos los materiales EPDM, PTFE o FKM cumplen automáticamente con el mismo requisito de documentación.
La mayoría de los problemas con las válvulas de seguridad higiénicas provienen de tratar la válvula como “solo una válvula de seguridad” o “solo un accesorio higiénico”. Debe ser ambas cosas.
Uso de una Válvula de Seguridad Industrial Estándar en una Línea Higiénica
Una válvula de seguridad estándar puede proteger contra la presión, pero crear zonas muertas de limpieza, retención de producto o problemas de documentación. Esto puede aumentar el tiempo de limpieza, el riesgo de calidad y la dificultad de validación.
Selección por Tamaño de Abrazadera en Lugar de Capacidad Certificada
El tamaño de la abrazadera higiénica solo confirma la conexión mecánica. No demuestra el área del orificio ni la capacidad de alivio certificada. Esta es una trampa de adquisición grave al reemplazar una válvula antigua.
Ignorar la Temperatura y Exposición Química de CIP / SIP
Un sello puede funcionar con el producto, pero fallar durante CIP o SIP. La temperatura de limpieza, la concentración química y el tiempo de exposición deben revisarse antes de la aprobación.
Creación de Ramales Muertos en la Entrada de la Válvula
Incluso una válvula higiénica bien diseñada puede convertirse en un riesgo de higiene si se instala en una rama larga y mal drenada. La disposición de la entrada de la válvula debe revisarse para garantizar la limpieza y el drenaje.
Requisitos de estanqueidad de asiento y limpieza faltantes
La estanqueidad del asiento, el acabado superficial, la documentación de elastómeros y los requisitos de limpieza deben incluirse en la solicitud de cotización (RFQ). Si se añaden después de la compra, el plazo de entrega y el coste pueden aumentar.
Ejemplos de ingeniería
Los siguientes escenarios de campo muestran por qué la selección de válvulas de seguridad higiénicas debe revisarse tanto desde la perspectiva de la seguridad de presión como del diseño higiénico.
Una válvula de seguridad estándar creó una zona muerta de limpieza
¿Qué problema ocurrió: Se instaló una válvula de seguridad industrial estándar en una línea de proceso higiénica porque la clasificación de presión y el adaptador de conexión estaban disponibles.
¿Por qué sucedió: El reemplazo se trató como un problema de ajuste mecánico en lugar de un problema de diseño higiénico.
Causa real del sistema: El cuerpo de la válvula y la disposición de la entrada crearon un área de retención de producto que no se limpió eficazmente durante la CIP.
Acción correctiva: La válvula se reemplazó por un diseño higiénico, y la rama de entrada se revisó para determinar la facilidad de limpieza y el drenaje.
Prevención: No apruebe reemplazos de válvulas de seguridad higiénicas basándose únicamente en la clasificación de presión y el tamaño de la conexión. Revise la geometría de contacto con el producto, la ruta de limpieza y la disposición de la instalación.
El ciclo SIP dañó el material incorrecto del asiento blando
¿Qué problema ocurrió: Una válvula de seguridad higiénica comenzó a tener fugas después de ciclos SIP repetidos.
¿Por qué sucedió: El material del sello se seleccionó para el servicio normal del producto, pero no se revisó para la exposición a la esterilización con vapor.
Causa real del sistema: La temperatura SIP y la frecuencia de exposición excedieron el límite de servicio práctico del elastómero seleccionado.
Acción correctiva: Se revisó el material del sello frente a las condiciones SIP y se solicitó al proveedor de la válvula que confirmara alternativas y documentación adecuadas.
Prevención: Incluya la temperatura CIP/SIP, los productos químicos de limpieza y el tiempo de exposición en la solicitud de cotización antes de seleccionar la válvula.
El reemplazo con el mismo tamaño de abrazadera tenía una capacidad insuficiente
¿Qué problema ocurrió: Una válvula de seguridad sanitaria de reemplazo coincidía con el tamaño de abrazadera original pero falló la revisión técnica.
¿Por qué sucedió: El comprador asumió que el tamaño de la abrazadera era equivalente a la capacidad.
Causa real del sistema: La válvula de reemplazo tenía un orificio interno diferente y no cumplía con la capacidad de alivio requerida para el caso de alivio principal.
Acción correctiva: El equipo recalculó la capacidad de alivio requerida y seleccionó una válvula basándose en la capacidad certificada, no en el tamaño de la abrazadera.
Prevención: Solicite siempre los datos del orificio, la capacidad certificada y la base de la capacidad durante la adquisición de válvulas de seguridad sanitarias.
La válvula de vapor limpio presentó fugas tras una mala instalación del drenaje
¿Qué problema ocurrió: Una válvula de seguridad sanitaria para vapor limpio mostró fugas recurrentes después de la puesta en marcha.
¿Por qué sucedió: La revisión inicial se centró en la presión de ajuste y el material de la válvula, pero no en el drenaje.
Causa real del sistema: Condensado recogido cerca de la salida de la válvula y que afectó la condición del asiento y el comportamiento de descarga.
Acción correctiva: Se corrigió la disposición de descarga y el drenaje, y se inspeccionó la válvula para detectar daños en el asiento.
Prevención: Revisar la orientación, la drenabilidad y la trayectoria de descarga durante la instalación, especialmente en sistemas de vapor limpio.
Los compradores deben confirmar los datos de protección de presión y diseño higiénico antes de la aprobación.
Lista de verificación para la adquisición de válvulas de seguridad higiénicas
Una solicitud de cotización (RFQ) de válvula de seguridad higiénica debe incluir datos suficientes tanto para la revisión del diseño higiénico como para la protección de presión. Una solicitud que solo proporcione el tamaño de la abrazadera y la presión de ajuste es incompleta.
Datos del proceso a proporcionar
tipo de equipo protegido
MAWP o presión de diseño
presión de operación
presión de tarado
capacidad de alivio requerida
medio y estado del fluido
temperatura de operación
temperatura de alivio
servicio de vapor limpio, gas, producto o líquido
destino de descarga
Datos de diseño higiénico a confirmar
tipo y tamaño de conexión
material en contacto con el producto
requisito de acabado superficial
requisito de electropulido, si aplica
condiciones de limpieza CIP
condiciones de esterilización SIP
requisito de material del sello
requisito de drenabilidad
orientación de instalación
estándar higiénico requerido o especificación del proyecto
Documentos a solicitar al proveedor
ficha técnica de la válvula
dibujo de disposición general
datos de capacidad certificados, cuando sea aplicable
información del orificio
certificado de material
certificado de elastómero
registro de acabado superficial, si se requiere
informe de prueba de presión
certificado de calibración de presión de tarado
Informe de prueba de estanqueidad del asiento, si es necesario
instrucciones de limpieza / mantenimiento
declaración de norma aplicable o cumplimiento
Preguntas a realizar antes de la aprobación
¿Está esta válvula diseñada para servicio higiénico en contacto con el producto?
¿Cumple la válvula con la presión de tarado y la base de capacidad requeridas?
¿Cuál es el material en contacto con el producto y el acabado superficial?
¿Qué material de sellado se suministra y es adecuado para CIP/SIP?
¿Se puede limpiar y drenar la válvula en la posición de instalación prevista?
¿Qué certificados e informes de prueba se incluyen?
¿La válvula cotizada cumple con los requisitos higiénicos y de protección de presión del proyecto?
Revisión de Proyecto CTA: ¿Necesita ayuda para seleccionar una válvula de seguridad higiénica?
Envíenos su medio, presión de tarado, capacidad de alivio requerida, MAWP, temperatura de operación, condición CIP/SIP, tipo de conexión, requisito de material de sellado y solicitud de certificado. Podemos ayudar a revisar si los datos de la válvula están completos antes de la cotización o aprobación de reemplazo.
Guías técnicas relacionadas de válvulas de seguridad:
Cuadro de Autor / Revisión de Ingeniería: Este artículo está escrito desde una perspectiva de revisión de ingeniería de válvulas de seguridad y válvulas de alivio de presión, con atención al diseño de procesos higiénicos, la limpiabilidad higiénica, la presión de tarado, la capacidad de alivio, la compatibilidad de materiales, la exposición a CIP/SIP, la documentación y la revisión de adquisiciones. La selección final de la válvula debe seguir la especificación del proyecto aplicable, los datos certificados por el fabricante, la edición actual de la norma y los requisitos regulatorios locales.
Preguntas frecuentes sobre válvulas de seguridad higiénicas
¿Qué es una válvula de seguridad higiénica?
Una válvula de seguridad higiénica es un dispositivo automático de alivio de presión diseñado para sistemas higiénicos o asépticos. Protege el equipo contra sobrepresión al tiempo que utiliza superficies de contacto con el producto limpiables, conexiones sanitarias y materiales compatibles.
¿En qué se diferencia una válvula de seguridad higiénica de una válvula de seguridad estándar?
Una válvula de seguridad estándar se centra principalmente en la protección contra la presión. Una válvula de seguridad higiénica debe proporcionar protección contra la presión y, al mismo tiempo, cumplir con los requisitos de diseño higiénico, como la facilidad de limpieza, la mínima retención de producto, la conexión sanitaria, el acabado superficial adecuado y la trazabilidad del material.
¿Se puede utilizar una válvula de seguridad industrial estándar en una línea de proceso higiénica?
No debe utilizarse sin una revisión de ingeniería. Una válvula estándar puede proteger contra la presión, pero puede crear espacios muertos, dificultar la limpieza, retener producto o generar problemas de documentación en un sistema de proceso higiénico.
¿Se pueden utilizar válvulas de seguridad higiénicas para vapor limpio?
Se pueden utilizar para servicio de vapor limpio si el diseño de la válvula, el material, el sello, la presión de ajuste, la capacidad, el drenaje y la documentación son adecuados para las condiciones reales del vapor limpio.
¿Qué material se utiliza comúnmente para las válvulas de seguridad higiénicas?
El acero inoxidable 316L se especifica comúnmente para las partes de contacto con el producto higiénicas, pero la selección final del material también debe considerar el acabado superficial, la resistencia a la corrosión, los productos químicos de limpieza, la temperatura y los requisitos de documentación.
¿Qué material de sello se debe utilizar en una válvula de seguridad higiénica?
El material del sello debe seleccionarse en función del producto, la temperatura, los productos químicos CIP, las condiciones SIP, la exposición al vapor y los documentos de cumplimiento requeridos. Se pueden considerar EPDM, PTFE, FKM u otros materiales según el servicio.
¿Es suficiente el tamaño de la abrazadera para seleccionar una válvula de seguridad higiénica?
No. El tamaño de la abrazadera solo confirma la conexión mecánica. La válvula también debe verificarse en cuanto a presión de tarado, capacidad de alivio requerida, capacidad certificada, medio, temperatura, material del sello, diseño higiénico y documentación.
¿Qué datos debo proporcionar al solicitar una cotización de válvula de seguridad higiénica?
Proporcione el equipo protegido, MAWP, presión de tarado, capacidad de alivio requerida, medio, temperatura de operación, condiciones CIP/SIP, tipo de conexión, requisito de material del sello, requisito de acabado superficial y requisitos de certificado.
