عادةً ما يختار المهندسون صمام أمان محمل بنابض لواجبات تنفيس الضغط المباشرة مع متطلبات صيانة بسيطة، بينما غالبًا ما يتم النظر في صمام الأمان الذي يعمل بالبايلوت عندما يحتاج النظام إلى إغلاق أكثر إحكامًا، أو سعة تنفيس أعلى، أو سلوك أكثر استقرارًا تحت ظروف ضغط خلفي معينة. يعتمد الاختيار النهائي لا يزال على سيناريو التنفيس الفعلي، ونقاء الوسط، والهامش التشغيلي ...
عادةً ما يختار المهندسون صمام أمان محمل بنابض لواجبات تنفيس الضغط المباشرة مع متطلبات صيانة بسيطة، بينما غالبًا ما يتم النظر في صمام الأمان الذي يعمل بالبايلوت عندما يحتاج النظام إلى إغلاق أكثر إحكامًا، أو سعة تنفيس أعلى، أو سلوك أكثر استقرارًا تحت ظروف ضغط خلفي معينة. يعتمد الاختيار النهائي لا يزال على سيناريو التنفيس الفعلي، ونقاء الوسط، والهامش التشغيلي تحت ضغط الضبط، والسعة المعتمدة، وسلوك نظام التفريغ، والقدرة على الصيانة.
الاختيار بين صمام أمان محمل بنابض و صمام أمان يعمل بالبايلوت لا يتعلق الأمر بالتصميم الذي يبدو أكثر تقدمًا. إنه قرار هندسي يعتمد على المعدات المحمية، وحالة الوسط، وهامش التشغيل، وضغط الضبط، وسعة التنفيس المطلوبة، والسعة المعتمدة، والضغط الخلفي، وإحكام المقعد، وحالة التركيب، وتوافق المواد، وقدرة الصيانة.
غالبًا ما يكون صمام الأمان المحمل بنابض هو الخيار العملي لخدمات البخار والهواء والمرافق العامة والعديد من تطبيقات حماية الضغط الصناعية. قد يكون صمام الأمان الذي يعمل بالبايلوت خيارًا أفضل لخدمات الغاز النظيف عالي الضغط، أو سعة التنفيس الكبيرة، أو متطلبات الإغلاق المحكم، أو الأنظمة التي تعمل بالقرب من ضغط الضبط. ومع ذلك، يمكن أن يصبح الصمام الذي يعمل بالبايلوت غير موثوق به إذا كان الوسط متسخًا، أو رطبًا، أو لزجًا، أو يتبلور، أو يتبلمر، أو شمعيًا، أو من المحتمل أن يسد دائرة البايلوت.
في الوثائق الهندسية، قد تظهر المصطلحات صمام أمان, صمام تنفيس, صمام أمان وتنفيس, صمام أمان الضغط, صمام تنفيس الضغط, PSV و PRV في سياقات متشابهة. الاختصار وحده لا يكفي لاختيار نوع الصمام الصحيح. يجب أن يعتمد القرار الفعلي على سائل الخدمة، وخصائص الفتح، وسعة التنفيس المعتمدة، وحالة التركيب، والكود المطبق أو مواصفات المشروع.

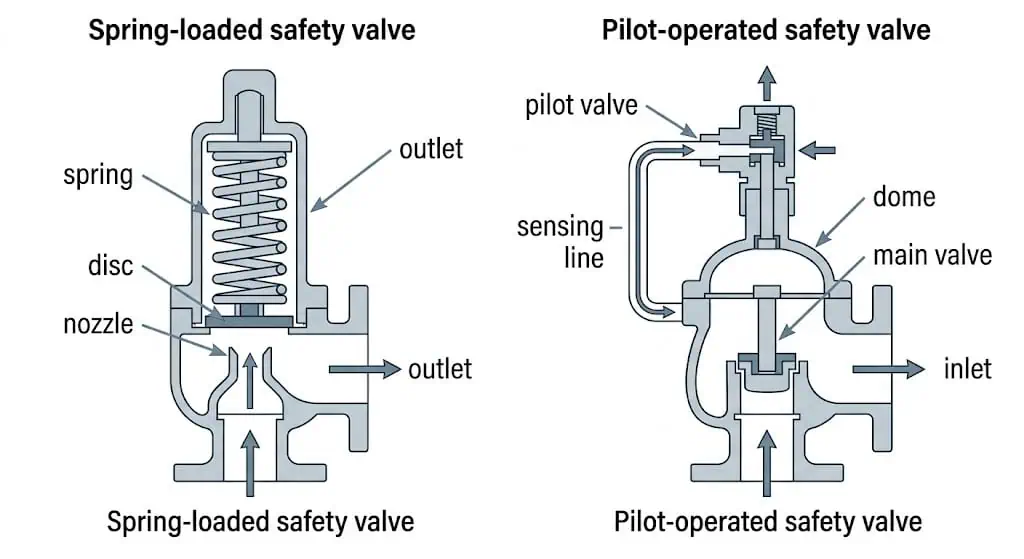

يقارن هذا الدليل بين صمامات الأمان المحملة بنابض وتلك التي تعمل بالبايلوت من منظور اختيار هندسي عملي. يشرح كيفية عمل كل صمام، وأين يناسب كل تصميم، وما الذي يمكن أن يحدث بشكل خاطئ، وما هي البيانات التي يجب على المشترين تقديمها قبل طلب عرض سعر. لعملية الاختيار الكاملة، بما في ذلك ضغط الضبط، والسعة، والمواد، والضغط الخلفي، والتركيب، اقرأ دليل اختيار صمامات الأمان.
ملاحظة هندسية: غالبًا ما يكون صمام الأمان المحمل بنابض هو الخيار الافتراضي الأكثر أمانًا للخدمات العامة، أو المتسخة، أو محدودة الصيانة. يمكن أن يكون صمام الأمان الذي يعمل بالبايلوت خيارًا قويًا لخدمات الغاز النظيف، أو عالي الضغط، أو القريب من ضغط الضبط، أو ذي السعة الكبيرة، ولكن فقط عند تأكيد نظافة دائرة البايلوت، وحدود الضغط الخلفي، والسعة المعتمدة، وقدرة الصيانة.
| عامل الاختيار | لماذا هو مهم |
|---|---|
| حالة التنفيس | يحدد ما إذا كان الصمام يحتاج إلى إجراء مباشر بسيط أو سعة مستقرة أعلى في ظل الظروف الصعبة. |
| الضغط الخلفي | يمكن أن يغير سلوك الفتح، والسعة الفعالة، واستقرار إعادة الإغلاق. |
| نظافة الخدمة | قد تكون الوسائط المتسخة مقبولة لتصميم واحد وتشكل خطرًا جسيمًا لتصميم آخر. |
| إحكام المقعد | يؤثر على خطر التسرب عندما يظل ضغط التشغيل قريبًا من ضغط الضبط. |
| إمكانية الصيانة | يحدد ما إذا كان التصميم المحدد يمكن فحصه وإصلاحه ومعايرته بشكل موثوق. |
يقوم صمام الأمان بأكثر من مجرد الفتح عند ضغط محدد. يجب أن يفتح عند ضغط الضبط الصحيح، ويفرغ التدفق الكافي، ويظل مستقرًا أثناء التفريغ، ويعود إلى وضعه الأصلي عندما يعود ضغط النظام إلى مستوى آمن. يؤثر نوع الصمام بشكل مباشر على هذه السلوكيات.
يؤثر نوع الصمام على:
في مراجعات ميدانية، غالبًا ما يبدو نوع الصمام الخاطئ مقبولاً في ورقة البيانات. تظهر المشكلة لاحقًا: تسرب بالقرب من ضغط الضبط، اهتزاز أثناء التنفيس، تلوث دائرة البايلوت، إعادة إغلاق ضعيفة أو أداء مُركب مُخفض بعد تعديل نظام التفريغ.
خطأ استبدال شائع هو افتراض أن صمامًا جديدًا مقبول لأنه يمتلك نفس حجم وصلة الدخول والخروج مثل الصمام القديم. قد يكون ضبط النابض صحيحًا، وقد يتناسب الصمام مع الفتحة، ولكن تعيين الفتحة (Orifice designation) وسعة التنفيس المعتمدة قد لا تتطابق مع أساس الحماية الأصلي. لهذا السبب، يجب ألا ينفصل اختيار نوع الصمام أبدًا عن سعة التنفيس المطلوبة والتحقق من السعة المعتمدة.
API 520 الجزء الأول هو اتجاه قياسي رئيسي لحساب مقاسات واختيار أجهزة تنفيس الضغط. API 520 الجزء الثاني يكون ذا صلة عندما تتطلب ظروف التركيب وأنابيب التفريغ مراجعة هندسية. ASME BPVC Section VIII Division 1 يكون ذا صلة بشكل شائع عندما تكون المعدات المحمية عبارة عن وعاء ضغط. بالنسبة للصمامات التي تعمل بالبايلوت،, ISO 4126-4 هو الاتجاه القياسي ذو الصلة من ISO. تدعم هذه المعايير عملية الاختيار، ولكن يجب التحقق من القرار النهائي مقابل ظروف الخدمة الفعلية وبيانات الشركة المصنعة المعتمدة.
A صمام أمان محمل بنابض يستخدم نابضًا لإبقاء القرص مغلقًا مقابل الفتحة أو المقعد. عندما يصل ضغط الدخول إلى ضغط الضبط، تتغلب القوة الدافعة من ضغط العملية على قوة النابض ويبدأ الصمام في الفتح. مع ارتفاع الضغط أثناء حدث التنفيس، يطور الصمام رفعًا ويفرغ السائل لحماية المعدات من الضغط الزائد.
التوازن الأساسي للقوى بسيط: يدفع النابض القرص نحو المقعد، بينما يدفع ضغط الدخول القرص في اتجاه الفتح. عندما يصل ضغط الدخول إلى ضغط الضبط المُعدّل في ظل ظروف الاختبار المحددة، يبدأ الصمام في الفتح.
بعد حدث التنفيس، ينخفض ضغط النظام. عندما ينخفض الضغط إلى نقطة إعادة الإغلاق، تدفع قوة النابض القرص مرة أخرى إلى المقعد. يتأثر سلوك الإغلاق هذا بتصميم الصمام، والـ blowdown، والضغط الخلفي، وفقدان ضغط الدخول، وحالة المقعد، وحالة الدليل.
يحدد ضغط الضبط متى يبدأ الصمام في الاستجابة. هذا لا يثبت أن الصمام لديه سعة تنفيس معتمدة كافية. يحدد الضغط الزائد الارتفاع في الضغط فوق ضغط الضبط المستخدم لتطوير الرفع المطلوب والتدفق المقنن. يؤثر الانخفاض (Blowdown) على مقدار انخفاض الضغط قبل أن يعود الصمام إلى وضعه الأصلي. يجب مراجعة هذه المصطلحات المتعلقة بالضغط معًا، وليس كقيم منفصلة في ورقة البيانات.
تُستخدم صمامات الأمان المحملة بنابض على نطاق واسع في:
غالبًا ما يتم اختيارها لأن التصميم مباشر، ومألوف لفرق الصيانة ومناسب للعديد من الخدمات الصناعية القياسية. بالنسبة لخدمة البخار، لا يزال يتعين على المهندس التحقق من التعرض لدرجة الحرارة، ومادة النابض، ومادة التشذيب (trim)، وقوة رد الفعل عند التفريغ، وتصريف التكثيف. بالنسبة لخدمة السوائل، يجب فحص تصميم الصمام والمصطلحات بعناية لأن سلوك تنفيس السوائل يختلف عن تنفيس البخار أو الغاز.
المزايا الرئيسية لصمامات الأمان المحملة بنابض هي بساطتها الميكانيكية وخبرتها الواسعة في الخدمة. تحتوي على مكونات تحكم أقل من الصمامات التي تعمل بالبايلوت ولا تعتمد على خط استشعار للبايلوت أو غرفة قبة أو مسار عادم للبايلوت.
نقاط القوة النموذجية تشمل:
قد يكون صمام الأمان المحمل بنابض أكثر تحملاً للتلوث من صمام الأمان الذي يعمل بالبايلوت، ولكن لا يزال يتعين مراجعة المواد وتصميم المقعد وخلوص الدليل وخطر التآكل وشدة الخدمة. يمكن للخدمة المتسخة أو المسببة للتآكل أن تلحق الضرر بالبوق أو القرص أو الدليل أو النابض وتتسبب في النهاية في تسرب أو التصاق.
صمامات الأمان المحملة بنابض ليست الخيار الأفضل لكل الظروف. يمكن أن تكون الصمامات التقليدية المحملة بنابض حساسة للضغط الخلفي. قد تصدر أيضًا همهمة أو تتسرب إذا كان النظام يعمل قريبًا جدًا من ضغط الضبط، خاصةً عندما يكون المقعد تالفًا، أو يكون الوسط متسخًا، أو تكون تقلبات الضغط متكررة.
تشمل المحددات الشائعة:
للضغط الخلفي العالي أو المتغير، يمكن النظر في صمام أمان متوازن بمنفاخ. ومع ذلك، يصبح المنفاخ نفسه مكونًا حرجًا ويجب مراجعته للتعب والتآكل ودرجة الحرارة وظروف التهوية. يمكن أن يؤدي انسداد فتحة التهوية في الغطاء إلى تغيير السلوك المقصود لبعض تصميمات المنفاخ المتوازن وقد يخفي فشل المنفاخ.
A صمام أمان يعمل بالبايلوت يستخدم صمام بايلوت وضغط النظام للتحكم في فتح وإغلاق الصمام الرئيسي. بدلاً من الاعتماد فقط على قوة النابض المباشرة التي تؤثر على القرص الرئيسي، يتحكم نظام البايلوت في الضغط في قبة أو غرفة تحكم تبقي الصمام الرئيسي مغلقًا حتى يتم الوصول إلى ضغط الضبط.
في تصميم نموذجي يعمل بالبايلوت، يتم استشعار ضغط النظام بواسطة صمام البايلوت. قبل الوصول إلى ضغط الضبط، يساعد الضغط في القبة أو غرفة التحكم في إبقاء الصمام الرئيسي مغلقًا. عندما يصل النظام إلى ضغط الضبط، يغير البايلوت توازن الضغط ويسمح للصمام الرئيسي بالفتح.
تعتمد تسلسل التشغيل الدقيق على تصميم الشركة المصنعة. يجب أن يكون صمام البايلوت وخط الاستشعار وغرفة القبة والصمام الرئيسي والأختام ومسار عادم البايلوت متوافقة مع ظروف الخدمة الفعلية.
في خدمة الغاز النظيف، يمكن لهذا الترتيب توفير إغلاق محكم بالقرب من ضغط الضبط. في الخدمة الملوثة أو غير المستقرة، يمكن أن تصبح نفس الممرات الصغيرة للبايلوت ومسارات الاستشعار هي نقطة الضعف. هذا هو السبب في أنه يجب اختيار صمام يعمل بالبايلوت بناءً على حالة السائل الفعلية، وليس فقط بناءً على تفضيل الضغط أو التسرب.
غالبًا ما يتم النظر في صمامات الأمان التي تعمل بالبايلوت من أجل:
غالبًا ما تكون جذابة عندما يجب تقليل التسرب بالقرب من ضغط الضبط أو عندما تكون هناك حاجة لسعة تنفيس كبيرة في خدمة نظيفة. لا ينبغي اعتبارها ترقية عالمية لكل نظام عالي الضغط أو عالي الضغط الخلفي.
يمكن لصمام الأمان الذي يعمل بالبايلوت أن يوفر أداءً قويًا في الخدمة المناسبة. في خدمة الغاز النظيف، قد يوفر إحكامًا أفضل للمقعد بالقرب من ضغط الضبط مقارنة بصمام محمل بنابض تقليدي. يمكن لبعض التصميمات أيضًا تحمل ضغط خلفي أعلى، ولكن يجب تأكيد ذلك من بيانات الشركة المصنعة.
نقاط القوة النموذجية تشمل:
تعتمد هذه المزايا على التصميم الفعلي، ونظافة الخدمة، وظروف الضغط، والضغط الخلفي، ودرجة الحرارة، والصيانة، وأساس الشهادة. يجب التحقق من صمام التشغيل بالبايلوت مقابل سعة التنفيس المطلوبة والسعة المعتمدة. الإغلاق المحكم لا يحل محل التحقق من السعة.
صمام الأمان الذي يعمل بالبايلوت أكثر تعقيدًا من صمام الزنبرك المباشر. يمكن أن تتأثر دائرة البايلوت بالأوساخ، أو حمل السوائل، أو الشمع، أو السوائل التي تتفاعل بالبلمرة، أو التبلور، أو نواتج التآكل، أو تصميم خط الاستشعار السيئ.
تشمل المحددات الشائعة:
إذا كانت الخدمة متسخة، لزجة أو من المحتمل أن تشكل رواسب، فلا ينبغي اختيار صمام يعمل بالبايلوت لمجرد أنه يوفر إحكامًا أفضل للمقعد نظريًا. يجب مراجعة خط البايلوت، عادم البايلوت، مسار ضغط القبة، المرشحات، المصارف، وإمكانية الوصول للصيانة قبل الموافقة.
يعتمد الاختيار الصحيح على ظروف الخدمة. المقارنة التالية توفر نقطة انطلاق عملية، ولكن يجب التحقق من الاختيار النهائي عن طريق حساب المقاسات، مراجعة الضغط الخلفي، توافق المواد، وبيانات الشركة المصنعة.
| عامل الاختيار | صمام أمان محمل بنابض | صمام أمان يعمل بالبايلوت |
|---|---|---|
| مبدأ التشغيل | قوة النابض تغلق القرص مباشرة | صمام البايلوت يتحكم في الصمام الرئيسي |
| الهيكل | أبسط | أكثر تعقيدًا |
| نظافة الخدمة | أكثر تحملاً في العديد من الخدمات | يتطلب خدمة أنظف |
| التشغيل بالقرب من ضغط الضبط | قد يغلي أو يتسرب حسب التصميم والحالة | غالبًا ما يكون أفضل في الخدمة النظيفة |
| استجابة الضغط الخلفي | النوع التقليدي يمكن أن يكون حساسًا؛ المنفاخ المتوازن قد يساعد | بعض التصميمات تتعامل مع ضغط خلفي أعلى، ولكن ليس كلها |
| الصيانة | بشكل عام أسهل وأكثر شيوعًا | يتطلب فحص دائرة البايلوت وخط الاستشعار |
| وسائط متسخة أو لزجة | غالبًا ما يكون أكثر أمانًا، مع مراجعة المواد | خطر انسداد وعدم استقرار أعلى |
| غاز عالي الضغط | مناسب في العديد من الحالات | غالبًا ما يكون مفيدًا إذا كانت الخدمة نظيفة |
| خدمة البخار | شائع ويستخدم على نطاق واسع | يتطلب تصميمًا دقيقًا ومراجعة لدرجة الحرارة |
| خدمة سائلة | شائع في تصميمات صمامات التنفيس المناسبة | فقط عندما يدعم التصميم المحدد الخدمة |
| إحكام المقعد | يعتمد على نوع المقعد، والحالة، وهامش التشغيل | غالبًا ما يكون أفضل في الخدمة النظيفة المناسبة |
| مخاوف الفشل الرئيسية | تآكل المقعد، استرخاء النابض، الاهتزاز، التصاق الدليل | انسداد البايلوت، تلوث خط الاستشعار، مشاكل العادم |
| التكلفة النموذجية | أقل عادةً | أعلى عادةً |
لا ينبغي استخدام الجدول كبديل للمراجعة الهندسية. إنه أداة فحص. يجب اختيار نوع الصمام النهائي بعد التحقق من المعدات المحمية، وسعة التنفيس المطلوبة، وحالة السائل، والضغط الخلفي، وتخطيط التركيب، وحدود المواد، وخطة الصيانة.
تعد نظافة الوسط أحد أهم الفروقات بين صمامات الأمان المحملة بنابض وصمامات الأمان التي تعمل بالبايلوت. يحتوي صمام الأمان الذي يعمل بالبايلوت على ممرات تحكم أصغر ومكونات بايلوت ومسارات استشعار. قد لا تتحمل هذه الأجزاء الخدمة المتسخة أو الرطبة أو اللزجة أو التي تشكل رواسب.
تشمل ظروف المخاطر:

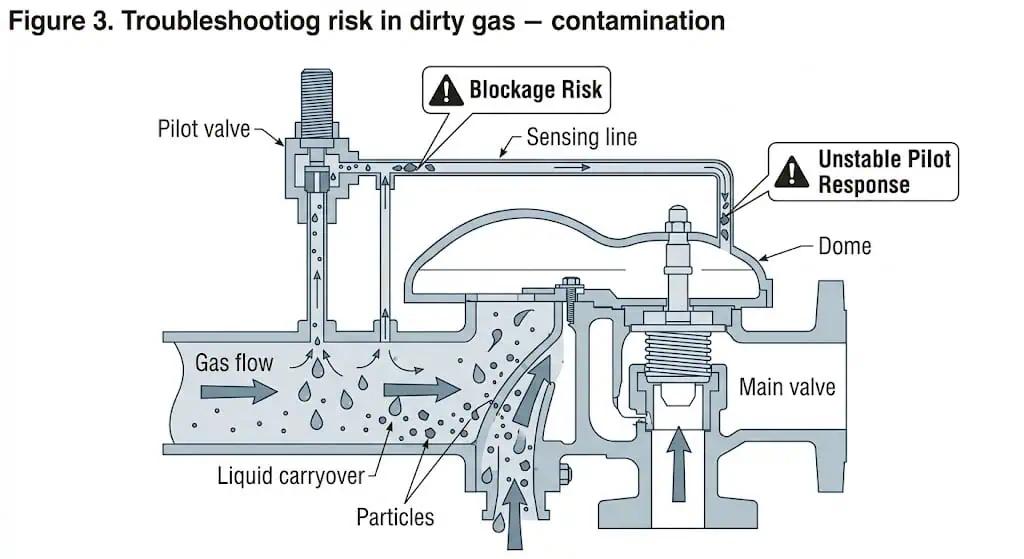

هنا تبدأ العديد من مشاكل صمامات التشغيل بالبايلوت. على سبيل المثال، قد يبدو نظام الغاز عالي الضغط مناسبًا لصمام أمان يعمل بالبايلوت لأن ضغط التشغيل قريب من ضغط الضبط وإغلاق محكم مهم. قد تبدو ورقة البيانات صحيحة، وقد يلبي الصمام تصنيف الضغط وحجم الوصلة الاسمي. ولكن إذا كان الغاز يحتوي على حمل سائل أو جسيمات دقيقة، فيمكن لهذه الملوثات أن تدخل خط استشعار البايلوت وتزعزع استجابة البايلوت.
في مراجعة ميدانية نموذجية واحدة، كان الشك الأول هو ضبط البايلوت غير الصحيح لأن استجابة الصمام الرئيسي كانت غير مستقرة بعد التركيب. لم يكن السبب الجذري هو الضبط نفسه. لم يكن الغاز نظيفًا كما كان مفترضًا في الأصل، وقد أثرت كميات صغيرة من السوائل والمواد الصلبة على دائرة البايلوت. شمل العمل التصحيحي تنظيف دائرة البايلوت، وفحص ترتيب خط الاستشعار، ومراجعة الفصل والتصريف، وتأكيد توصيات الخدمة من الشركة المصنعة.
بالنسبة للخدمات المماثلة، قد يحتاج الفريق الهندسي إلى إعادة النظر فيما إذا كان تصميم الصمام المحمل بنابض أو الصمام المتوازن بمنفاخ أكثر قوة. يتمثل الوقاية في إضافة نظافة الوسيط، وخطر الغاز الرطب، وخطر الجسيمات، وتوجيه خط البايلوت، والوصول إلى الصيانة إلى قائمة فحص اختيار نوع الصمام قبل الموافقة على صمام التشغيل بالبايلوت.
فحص ميداني: قبل اختيار صمام يعمل بالبايلوت، تأكد مما إذا كان السائل المُنفَّس قد يحتوي على قطرات سائل، جسيمات، شمع، مواد بوليمرية، منتجات تآكل أو مواد صلبة متبلورة. قد لا تظل الخدمة النظيفة في مخطط الأنابيب والأجهزة (P&ID) نظيفة بعد سنوات من التشغيل.
تتطلب الأنظمة التي تعمل بالقرب من ضغط ضبط صمام الأمان مراجعة دقيقة. قد يصدر صمام الأمان التقليدي المحمل بنابض همهمة، أو تسريبًا، أو دورات تشغيل إذا كان ضغط التشغيل قريبًا جدًا من ضغط الضبط، خاصةً عندما يكون التحكم في الضغط غير مستقر أو كان المقعد تالفًا قليلاً.
قد يكون صمام الأمان الذي يعمل بالبايلوت خيارًا أفضل في الخدمة النظيفة لأن بعض التصميمات توفر إغلاقًا محكمًا بالقرب من ضغط الضبط. ومع ذلك، فإن هذه الميزة لا تزيل الحاجة إلى التحقق من نظافة السائل، والضغط الخلفي، وعادم البايلوت، والمتطلبات المتعلقة بدرجة الحرارة والصيانة.
تحدث حالة شائعة في أنظمة الغاز المضغوط أو أنظمة تفريغ الضاغط. يكون ضغط التشغيل قريبًا من ضغط الضبط، ويبدأ صمام التحميل بالنابض في إصدار همهمة أثناء التقلبات العادية. قد يؤدي استبداله بصمام يعمل بالبايلوت إلى تقليل التسرب إذا كان الغاز نظيفًا وتم تصميم نظام البايلوت بشكل صحيح. ومع ذلك، إذا كان الغاز يحمل قطرات سائل أو جسيمات، فقد يؤدي صمام البايلوت إلى خطر فشل مختلف.
للمصطلحات المتعلقة بالضغط وهوامش ضغط التشغيل، اقرأ دليل ضغط ضبط صمام الأمان، الضغط الزائد وتنفيس الضغط (Blowdown) مشروحة.
حكم هندسي: الإغلاق المحكم بالقرب من ضغط الضبط يكون ذا قيمة فقط عندما يدعم تصميم الصمام، ونظافة الوسط، ومادة المقعد، والضغط الخلفي، وخطة الصيانة، وضع التشغيل هذا.
يمكن أن يغير الضغط الخلفي سلوك صمام الأمان بعد التركيب. هذا مهم بشكل خاص عندما يتم تفريغ الصمامات في خطوط خروج طويلة، أو كاتمات الصوت، أو رؤوس مشتركة، أو أنظمة تهوية مغلقة، أو رؤوس شعلة.
يمكن أن يكون صمام الأمان التقليدي المحمل بنابض حساسًا للضغط الخلفي لأن ضغط المخرج قد يؤثر على التوازن الداخلي للقوى. يمكن لتصميم المنفاخ المتوازن أن يقلل من تأثير الضغط الخلفي في بعض الخدمات، ولكن يصبح المنفاخ وفتحة تهوية الغطاء أمرًا بالغ الأهمية. قد يتعامل صمام الأمان الذي يعمل بالبايلوت مع ظروف ضغط خلفي معينة بشكل أفضل، اعتمادًا على التصميم، ولكن يجب التحقق من مسار عادم البايلوت وحدود الشركة المصنعة.
تظهر مشكلة الضغط الخلفي غالبًا بعد أن يجتاز الصمام اختبار المصنع بالفعل. قد يفتح صمام الأمان التقليدي المحمل بنابض بشكل صحيح على طاولة الاختبار، ولكنه قد يصدر اهتزازات بعد تركيبه على نظام تفريغ به خط خروج طويل، أو عدة أكواع، أو كاتم صوت، أو رأس مشترك. في سيناريو تعديل مصنع شائع، تم تمديد خط المخرج وتوصيله برأس تفريغ مشترك. أثناء التنفيس، زاد الضغط الخلفي المتراكم بما يتجاوز الافتراض الأصلي، وأصبح الصمام غير مستقر.
التصحيح لا يقتصر ببساطة على ضبط النابض أو صقل المقعد. يجب مراجعة مقاومة نظام المخرج، وضغط الرأس المشترك، وحالات التنفيس المتزامنة، والضغط الخلفي المسموح به من قبل المصنع. في بعض المواضع، يمكن النظر في استخدام صمام متوازن بمنفاخ أو تصميم مناسب يعمل بالبايلوت. الوقاية تتمثل في التعامل مع تغييرات أنابيب التفريغ كبند إدارة تغيير يستدعي مراجعة لتنفيس الضغط قبل إعادة الصمام إلى الخدمة.
للمراجعة التفصيلية للضغط الخلفي، اقرأ لدينا كيف يؤثر الضغط الخلفي على أداء صمام الأمان.
لا ينبغي اختيار نوع الصمام قبل فهم سعة التنفيس المطلوبة. قد يكون لصمام محمل بنابض وصمام يعمل بالبايلوت نفس حجم المدخل الاسمي، لكن مساحة الفتحة، والسعة المعتمدة، والأداء المثبت قد تختلف.
يجب أن تأتي سعة التنفيس المطلوبة من سيناريو التنفيس الحاكم، مثل انسداد المخرج، أو الحريق الخارجي، أو فشل المنظم، أو تمزق أنبوب المبادل الحراري، أو التمدد الحراري، أو اضطراب العملية. بعد معرفة السعة المطلوبة، يجب التحقق من نوع الصمام والفتحة المختارين مقابل بيانات السعة المعتمدة من المصنع.
قد تكون صمامات الأمان التي تعمل بالبايلوت جذابة في خدمات الغاز ذات السعة الكبيرة أو الضغط العالي لأن بعض التصميمات يمكن أن توفر مزايا في السعة والإحكام. يمكن لصمامات الأمان المحملة بنابض أيضًا تلبية مهام التنفيس الكبيرة، ولكن يجب مراجعة حجم الصمام، والضغط الخلفي، وأنابيب التفريغ، وقوة رد الفعل.
غالبًا ما تكشف أنظمة الإنتاجية العالية عن نوع مختلف من أخطاء الاختيار. قد يكون الصمام الأصلي قد تم تحديده بالحجم الصحيح، ولكن توسع العملية لاحقًا يمكن أن يؤدي إلى تآكل هامش السعة بهدوء. لا يزال المصنع لديه جهاز تنفيس ضغط في مكانه، ولكن هامش الحماية الفعال قد يكون أصغر مما هو مفترض. تؤثر هذه المشكلة على كل من الصمامات المحملة بنابض والصمامات التي تعمل بالبايلوت. يجب أن يسأل المراجعة عما إذا كانت الإنتاجية الحالية، وسيناريو التنفيس، ونظام التفريغ لا تزال تتطابق مع الأساس الأصلي للصمام.
حجم الوصلة ليس سعة. قد يكون لصمام بديل بنفس حجم المدخل والمخرج سعة تنفيس معتمدة مختلفة. للتحقق من السعة، اقرأ لدينا دليل حساب مقاسات صمامات الأمان وسعة التنفيس المعتمدة.
تحذير المشتريات: لا ينبغي الموافقة على صمام بديل بنفس الحجم حتى يتم التحقق من تعيين الفتحة، وسعة التنفيس المعتمدة، وضغط الضبط، وأساس السعة، وظروف الضغط الخلفي، وبيانات لوحة الاسم مقابل متطلبات الحماية الأصلية.
حالة المائع عند ظروف التنفيس أمر بالغ الأهمية. لا تختر نوع الصمام بناءً على ظروف التشغيل العادية فقط. قد يتطاير المائع، وقد يحمل الغاز قطرات سائلة، وقد يكون البخار مشبعًا أو فائق التسخين. كل حالة تغير توقعات الحساب، والمواد، والاستقرار، والصيانة.
تُستخدم صمامات الأمان المحملة بنابض على نطاق واسع في خدمة البخار. يجب أن يأخذ الاختيار في الاعتبار ضغط الضبط، وسعة التنفيس، ودرجة الحرارة، وتعرض النابض، ومادة التشذيب، وقوة رد فعل التفريغ، وتصريف المكثفات.
لا تكون صمامات الأمان التي تعمل بالبايلوت مناسبة تلقائيًا لجميع خدمات البخار. يجب التحقق بعناية من درجات الحرارة العالية، وتكثف البخار، والتلوث، وقيود مكونات البايلوت. في البخار عالي الحرارة، قد يؤدي استخدام مقعد ناعم خاطئ أو مادة تشذيب غير مناسبة إلى تسرب مبكر أو تلف المقعد. الحل هو التأكد من مادة المقعد المعدني أو المقاعد المصنفة لدرجات الحرارة، وحدود تعرض النابض، والتصريف، وملاءمة الصمام لخدمة البخار من قبل الشركة المصنعة.
تعد خدمة الغاز النظيف واحدة من أقوى مجالات التطبيق لصمامات الأمان التي تعمل بالبايلوت، خاصة عندما يكون ضغط التشغيل قريبًا من ضغط الضبط أو عندما يكون الإغلاق المحكم مهمًا. قد تظل الصمامات المحملة بنابض مناسبة، لا سيما عندما يكون النظام أبسط أو تكون موارد الصيانة محدودة.
يجب أن يأخذ الاختيار النهائي في الاعتبار تركيبة الغاز، وتقلب الضغط، والضغط الخلفي، ووجهة التفريغ، وسعة التنفيس المطلوبة. يجب أيضًا تأكيد نقاء الغاز في ظروف التنفيس، وليس فقط أثناء التشغيل العادي.
تتطلب خدمة تنفيس السوائل مراجعة دقيقة للمصطلحات وتصميم الصمام. في العديد من المشاريع، قد يكون مصطلح صمام التنفيس أو صمام أمان التنفيس أكثر ملاءمة من صمام الأمان، اعتمادًا على التصميم والتطبيق.
تُستخدم الصمامات المحملة بنابض بشكل شائع في تطبيقات تنفيس السوائل عندما يكون التصميم مناسبًا. قد تُستخدم الصمامات التي تعمل بالبايلوت فقط عندما يدعم التصميم المحدد خدمة السوائل، ولا تكون دائرة البايلوت عرضة للزوجة، أو التلوث، أو التبخير، أو عدم الاستقرار.
تعد خدمة الطورين والتبخير مجال اختيار عالي المخاطر. قد يدخل السائل إلى الصمام كسائل ويتبخر جزئيًا أثناء انخفاض الضغط. ثم يتدفق الغاز والسائل معًا عبر الصمام وأنابيب التفريغ.
لا ينبغي تبسيط هذه الخدمة إلى اختيار قياسي للغاز أو السائل دون حساب مؤهل ومراجعة من الشركة المصنعة. يجب مراجعة نوع الصمام، وطريقة تحديد المقاس، وتصميم التشذيب، وأنابيب التفريغ، والمواد معًا.
يعد إحكام المقعد أحد الأسباب التي تجعل صمامات الأمان التي تعمل بالبايلوت تُعتبر غالبًا للأنظمة التي تعمل بالغاز النظيف بالقرب من ضغط الضبط. ومع ذلك، فإن أداء التسرب يعتمد على أكثر من مجرد نوع الصمام. مادة المقعد، حالة السطح، هامش التشغيل، درجة الحرارة، نظافة الوسط، تقلب الضغط، وجودة الصيانة كلها عوامل مهمة.
عادةً ما تكون صمامات الأمان المحملة بنابض أسهل في الفحص والإصلاح وإعادة المعايرة. تتطلب الصمامات التي تعمل بالبايلوت فحوصات إضافية على صمام البايلوت، وخط الاستشعار، ونظام القبة، والأختام، ومسار العادم.
قد توفر المقاعد الناعمة إحكامًا أفضل في الخدمة النظيفة والمتوافقة مع درجة الحرارة، ولكن لها حدود كيميائية ودرجة حرارة. غالبًا ما تكون المقاعد المعدنية أكثر ملاءمة للبخار عالي الحرارة، أو الوسائط الكاشطة، أو الخدمة الشاقة، ولكن إحكام المقعد يعتمد على جودة الصقل، وقوة الجلوس، وتشطيب السطح، ومتطلبات الاختبار.
API 527 يُشار إليه عادةً لاختبار إحكام المقعد لصمامات تنفيس الضغط، بما في ذلك التصميمات التقليدية، والتصميمات ذات المنفاخ، والتصميمات التي تعمل بالبايلوت. إذا كان التسرب مصدر قلق حرج، فيجب ذكر إحكام المقعد المطلوب بوضوح في أمر الشراء ومتطلبات الاختبار.
غالبًا ما يُعامل التسرب بعد الخدمة الطويلة كمشكلة مقعد بسيطة، ولكن السبب الجذري قد يكون أوسع. قد يتسرب صمام محمل بنابض لأنه كان يغلي بالقرب من ضغط الضبط لفترة طويلة. قد يتسرب صمام يعمل بالبايلوت أو يستجيب بشكل ضعيف لأن دائرة البايلوت ملوثة. يمكن لأي من التصميمين أن يعاني من تسرب بعد الاهتزاز، أو تآكل في سطح الفوهة أو المقعد، أو تراكم الأوساخ عند المقعد، أو سوء الصقل أثناء الإصلاح أو إعادة المعايرة التي لم يتم توثيقها بشكل صحيح.
يجب أن يتبع التصحيح نمط الفشل، وليس التخمين. يجب فحص الصمام وإصلاحه وإعادة معايرته واختبار إحكام مقعده وإعادة إغلاقه وفقًا للإجراء المطبق. إذا كان الصمام ينتمي إلى نظام ضغط خاضع للرقابة، فقد يلزم أيضًا الحصول على إذن الإصلاح والتوثيق. شهادة تفويض VR للمجلس الوطني هو إطار عمل معترف به لإصلاح صمامات تنفيس الضغط عند الاقتضاء بموجب الولاية القضائية أو مواصفات المالك أو متطلبات المشروع.
عادةً ما تتمتع صمامات الأمان المحملة بنابض بتكلفة أولية أقل وصيانة أبسط. عادةً ما تتمتع صمامات الأمان التي تعمل بالبايلوت بتكلفة أولية أعلى ومكونات أكثر للفحص. ومع ذلك، لا ينبغي الحكم على مخاطر دورة الحياة بسعر الشراء وحده.
قد يقلل الصمام الذي يعمل بالبايلوت من فقدان التسرب ورفع الإزعاج في نظام غاز نظيف عالي الضغط يعمل بالقرب من ضغط الضبط. في هذه الحالة، قد تكون التكلفة الأولية الأعلى مبررة. ومع ذلك، في خدمة قذرة أو رطبة أو سيئة الصيانة، قد يؤدي نفس التصميم الذي يعمل بالبايلوت إلى مخاطر أعلى وعبء صيانة أعلى.
| عامل دورة الحياة | صمام محمل بنابض | صمام يعمل بالبايلوت |
|---|---|---|
| التكلفة الأولية | أقل عادةً | أعلى عادةً |
| تعقيد الصيانة | أقل | أعلى |
| قطع غيار | مكونات أقل | يمكن إضافة مكونات الـ Pilot والأختام |
| تسرب بالقرب من ضغط الضبط | قد يكون أكثر صعوبة | غالبًا ما يكون أفضل في الخدمة النظيفة |
| خطر الخدمة الملوثة | غالبًا أكثر متانة | خطر انسداد الـ Pilot أعلى |
| متطلب تدريب | متوسط | أعلى |
| مراجعة الوثائق | ورقة البيانات، وثائق المعايرة والمواد | ورقة البيانات بالإضافة إلى دائرة البايلوت، خط الاستشعار وحدود الشركة المصنعة |
الصمام الأقل تكلفة ليس دائمًا الصمام الأقل مخاطرة. ولكن الصمام الأكثر تعقيدًا الذي يعمل بالبايلوت ليس بالضرورة الخيار الهندسي الأفضل تلقائيًا.
غالبًا ما يكون صمام الأمان المحمل بنابض خيارًا مناسبًا عندما تكون الخدمة مباشرة، أو عندما لا يكون الوسط نظيفًا بما يكفي لدائرة البايلوت، أو عندما يحتاج فريق الصيانة إلى تصميم بسيط ومألوف.
غالبًا ما تُفضل صمامات الأمان المحملة بنابض من أجل:
يجب مراجعة صمام الأمان المحمل بنابض لمعرفة سعة التنفيس المطلوبة، والسعة المعتمدة، والضغط الخلفي، وفقدان ضغط المدخل، وأنابيب المخرج، وتوافق المواد، ودرجة الحرارة، وإحكام المقعد. التصميم البسيط لا يلغي الحاجة إلى المراجعة الهندسية.
قد يكون صمام الأمان الذي يعمل بالبايلوت مناسبًا عندما يكون سائل العملية نظيفًا، أو يكون ضغط النظام مرتفعًا، أو تكون السيطرة على التسرب مهمة، أو يكون ضغط التشغيل قريبًا من ضغط الضبط. قد يكون مفيدًا أيضًا في بعض خدمات الضغط الخلفي العالي أو الخدمات ذات السعة الكبيرة، اعتمادًا على تصميم الشركة المصنعة.
يمكن النظر في صمامات الأمان التي تعمل بالبايلوت من أجل:
يجب استخدامها بحذر أو تجنبها عندما تكون الخدمة متسخة، رطبة، لزجة، متبلورة، بوليمرية، مسببة للتآكل لمكونات البايلوت، سيئة الصيانة أو يصعب فحصها.
حدود الاختيار: لا تختر صمام أمان يعمل بالبايلوت فقط لأن النظام لديه ضغط عالٍ أو ضغط خلفي عالٍ. تأكد أولاً من نظافة الوسط، وتخطيط خط البايلوت، ومسار العادم، والضغط الخلفي المسموح به، والسعة المعتمدة، وقدرة الصيانة.
لا يمكن للمورد اختيار نوع الصمام الصحيح بناءً على حجم التوصيل وتصنيف الضغط وحده. يجب على المشتري تقديم بيانات كافية عن العملية والتركيب والصيانة للحصول على توصية ذات معنى لنوع الصمام.
| بند البيانات | لماذا هو مهم |
|---|---|
| المعدات المحمية | يحدد حدود الكود ومتطلبات الحماية |
| أقصى ضغط تشغيل آمن / ضغط التصميم | يحدد حد ضغط المعدات |
| ضغط التشغيل | يظهر الهامش تحت ضغط الضبط |
| ضغط الضبط | يحدد متى يبدأ الصمام في الفتح |
| سعة التنفيس المطلوبة | يحدد ما إذا كان الصمام يمكنه حماية النظام |
| متطلبات السعة المعتمدة | يؤكد أن الصمام المحدد لديه قدرة تنفيس مثبتة |
| تسمية الفتحة أو مساحتها | يمنع أخطاء الاستبدال بنفس حجم التوصيل |
| حالة الوسط والسائل | يحدد نوع الصمام والمادة وطريقة الحساب |
| خطر النظافة / التلوث | حاسم لملاءمة الصمام الذي يعمل بالبايلوت |
| درجة حرارة التنفيس | يؤثر على مكونات الجسم، والبطانة، والمقعد، والنابض، والبايلوت |
| الضغط الخلفي | يؤثر بشكل مختلف على التصميمات التقليدية، والمنفاخ، والبايلوت |
| وجهة المخرج | يحدد الاستقرار المثبت وسلوك الضغط الخلفي |
| متطلبات إحكام المقعد | قد يفضل التصميم الذي يعمل بالبايلوت في الخدمة النظيفة |
| إمكانية الصيانة | يحدد ما إذا كان فحص دائرة البايلوت عمليًا |
| المعيار المطبق | يؤكد متطلبات الامتثال والتوثيق |
| الحدود المسموح بها من قبل المصنع | يحدد حدود الاختيار الفعلية |
لمراجعة المستندات التي يركز عليها المشتري، اقرأ دليل قائمة تدقيق شراء صمامات الأمان للمهندسين والمشترين.
تحدث معظم أخطاء اختيار نوع الصمام عندما يركز المشتري أو المورد على ميزة واحدة جذابة ويتجاهل ظروف الخدمة الكاملة.
صمام الأمان الذي يعمل بالبايلوت ليس أكثر أمانًا أو موثوقية تلقائيًا. إنه أكثر تعقيدًا ويعتمد على دائرة بايلوت نظيفة ومستقرة. في الخدمة المتسخة أو سيئة الصيانة، يمكن أن يصبح التعقيد خطرًا.
قد يكون الصمام المحمل بنابض أقل تكلفة، ولكنه قد لا يكون الخيار الأفضل لخدمة الغاز النظيف عالي الضغط الذي يعمل بالقرب من ضغط الضبط، أو لظروف معينة من الضغط الخلفي العالي.
يُعد هذا أحد أخطر الأخطاء في اختيار صمامات التشغيل بالبايلوت. قطرات السائل، الجسيمات، الشمع، التبلور أو نواتج التآكل يمكن أن تؤثر على استقرار البايلوت وتمنع التشغيل الموثوق.
يمكن أن يؤثر الضغط الخلفي على الفتح، الرفع، السعة وإعادة الإغلاق. تستجيب صمامات الزنبرك التقليدية، والصمامات المتوازنة بالمنفاخ، والصمامات التي تعمل بالبايلوت بشكل مختلف، لذلك يجب مراجعة نظام التفريغ قبل الانتهاء من اختيار نوع الصمام.
يؤكد حجم الوصلة فقط على التوافق الميكانيكي. لا يثبت أن الصمام لديه سعة التنفيس المعتمدة المطلوبة. قد يكون للصمامين نفس حجم المدخل مساحات فتحات مختلفة وسعات معتمدة مختلفة.
قد يكون صمام التشغيل بالبايلوت مناسبًا تقنيًا على الورق، ولكن إذا كان الموقع لا يستطيع فحص وتنظيف واختبار وصيانة دائرة البايلوت بشكل صحيح، فقد تتأثر الموثوقية على المدى الطويل.
يعتمد نوع الصمام الأفضل على ظروف الخدمة الفعلية. يقدم الجدول التالي نقطة انطلاق عملية لمراجعة الاختيار.
| حالة الخدمة | الاختيار الأكثر احتمالاً | ملاحظة هندسية |
|---|---|---|
| خدمة البخار العامة أو الهواء | محمل بنابض | التحقق من درجة الحرارة، وقوة رد فعل التفريغ، والتصريف |
| خدمة الأوساخ أو المحتوية على جسيمات | عادةً محمل بنابض | تأكيد مادة التشذيب، والدليل، والمقعد |
| غاز نظيف عالي الضغط | قد يكون الصمام الذي يعمل بالبايلوت مناسبًا | التحقق من دائرة البايلوت والسعة المعتمدة |
| التشغيل بالقرب من ضغط الضبط | قد يكون الصمام الذي يعمل بالبايلوت مناسبًا | فقط إذا كانت الخدمة نظيفة والصيانة مُتحكم بها |
| ضغط خلفي متغير عالي | منفاخ متوازن أو تصميم بايلوت مناسب | التحقق من الضغط الخلفي المسموح به من الشركة المصنعة |
| صعوبة الوصول للصيانة | قد يكون الصمام المحمل بنابض أكثر أمانًا | التصميم البسيط قد يقلل من مخاطر التشغيل الميداني |
| سعة كبيرة وغاز نظيف | قد يكون الصمام الذي يعمل بالبايلوت مناسبًا | تأكيد أساس حساب المقاسات وشرط التركيب |
| خدمة مسببة للتآكل | يعتمد على المواد والتصميم | مراجعة مواد جسم الصمام، الحشوات، المنفاخ، البايلوت، والمقعد |
| خدمة ثنائية الطور أو بخار متطاير | مراجعة هندسية حسب الحالة | لا تفترض سلوك الغاز فقط أو السائل فقط |
غالبًا ما يكون صمام الأمان المحمل بنابض هو الخيار الأكثر أمانًا للخدمة البسيطة، أو المتسخة، أو محدودة الصيانة. يمكن أن يكون صمام الأمان الذي يعمل بالبايلوت هو الخيار الأفضل للخدمة النظيفة، أو ذات الضغط العالي، أو القريبة من ضغط الضبط، أو ذات السعة الكبيرة للغاز، ولكن فقط عند مراجعة دائرة البايلوت وحدود الضغط الخلفي بشكل صحيح.
من الناحية العملية، الصمام الأفضل هو الصمام الذي يمكن للمصنع منع واكتشاف وإدارة وضع فشله في ظل ظروف التشغيل الفعلية.
أدلة هندسية ذات صلة بصمامات الأمان:
يستخدم صمام الأمان المحمل بنابض قوة النابض لإبقاء القرص مغلقًا ويفتح مباشرة عندما يصل ضغط الدخل إلى ضغط الضبط. يستخدم صمام الأمان الذي يعمل بالبايلوت صمام بايلوت وضغط النظام للتحكم في فتح وإغلاق الصمام الرئيسي.
ليس دائمًا. قد يكون صمام الأمان الذي يعمل بالبايلوت أفضل للخدمة النظيفة، أو ذات الضغط العالي، أو القريبة من ضغط الضبط، أو ذات السعة الكبيرة للغاز. قد يكون الصمام المحمل بنابض أفضل للخدمة العامة، أو المتسخة، أو محدودة الصيانة. يعتمد الخيار الأفضل على ظروف الخدمة الفعلية.
يعد صمام الأمان المحمل بنابض مناسبًا غالبًا لخدمة البخار العامة، والهواء، والمرافق، وأوعية الضغط، خاصة عندما تكون الخدمة بسيطة، أو يكون الوصول للصيانة محدودًا، أو قد يحتوي الوسط على ملوثات يمكن أن تؤثر على دائرة البايلوت.
قد يكون صمام الأمان الذي يعمل بالبايلوت مناسبًا لخدمة الغاز النظيف عالي الضغط، أو سعة التنفيس الكبيرة، أو الأنظمة التي تعمل بالقرب من ضغط الضبط، أو متطلبات الإغلاق المحكم، أو تطبيقات الضغط الخلفي العالي المختارة التي يدعم فيها تصميم الشركة المصنعة هذه الظروف.
يجب استخدامه بحذر شديد. يمكن للغاز المتسخ، أو الغاز الرطب، أو الجسيمات، أو الشمع، أو التبلور، أو الوسائط التي تتكاثف أن تلوث خط استشعار البايلوت وتجعل دائرة البايلوت غير مستقرة. يجب مراجعة نظافة الوسط وإمكانية الوصول للصيانة قبل الاختيار.
يعتمد ذلك على نوع الضغط الخلفي وتصميم الصمام. يمكن أن تكون صمامات الزنبرك التقليدية حساسة للضغط الخلفي. قد تكون الصمامات ذات المنفاخ المتوازن وبعض التصميمات التي تعمل بالبايلوت مناسبة، ولكن يجب التحقق من حدود الضغط الخلفي المسموح بها من قبل الشركة المصنعة.
غالبًا ما توفر صمامات الأمان التي تعمل بالبايلوت إحكامًا أفضل للمقعد في الخدمة النظيفة التي تعمل بالقرب من ضغط الضبط. ومع ذلك، يعتمد إحكام المقعد أيضًا على مادة المقعد، ودرجة الحرارة، ونظافة الوسط، وتقلب الضغط، ومتطلبات الصيانة والاختبار.
بشكل عام، تكون صمامات الأمان المحملة بالزنبرك أسهل في الفحص والإصلاح وإعادة المعايرة لأنها تحتوي على مكونات تحكم أقل. تتطلب الصمامات التي تعمل بالبايلوت فحصًا إضافيًا لصمام البايلوت، وخط الاستشعار، ونظام القبة، والأختام، ومسار العادم.
فقط بعد مراجعة هندسية. يجب أن يؤكد الاستبدال سعة التنفيس المطلوبة، والسعة المعتمدة، وضغط الضبط، ونظافة الوسط، والضغط الخلفي، وحالة التركيب، والمواد، والمعيار المطبق، وقدرة الصيانة. حجم التوصيل وحده لا يكفي.
قدم المعدات المحمية، أو الحد الأقصى لضغط التشغيل الآمن (MAWP) أو ضغط التصميم، أو ضغط التشغيل، أو ضغط الضبط، أو سعة التنفيس المطلوبة، أو متطلبات السعة المعتمدة، أو الوسط، أو حالة السائل، أو درجة حرارة التنفيس، أو الضغط الخلفي، أو وجهة المخرج، أو خطر النظافة، أو متطلبات إحكام المقعد، أو المعيار المطبق، أو حالة الصيانة.
