带提升扳手的安全阀与封闭式阀帽安全阀

简答：带提升扳手的安全阀与封闭式阀帽安全阀有何区别

A 带提升扳手的安全阀 采用开放式或填料密封式提升扳手；在适用规范、制造商说明、工厂操作程序及工况允许时，可进行受控的手动起跳或机械功能检查。另一种 封闭式阀帽安全阀 通常没有外露的日常操作提升扳手；当需要限制手动排放、擅自操作、污染或外部暴露时，常考虑这种结构。阀帽本身并不自动保证气密或承压；必须审核完整的阀帽、填料、阀盖、通气和排放结构。

工程摘要： 提升扳手与阀帽的选择并非外观细节。它影响手动功能检查、外部暴露、维护通道、防止擅动、泄漏路径及文件要求，却不能代替阀门定径、整定压力验证、背压审核、材料审核或 阀座密封性试验.

压力保护边界： 扳手或阀帽的形式不能证明保护能力足够。整定压力必须与受保护设备的最大允许工作压力（MAWP）及适用的压力积聚限值协调；所需泄放量必须与制造商提供依据的排量或认证排量比较；入口压力损失和出口背压必须保持在获批准的设计依据内；材料也必须与介质及泄放温度相容。

术语边界： “压力释放阀”通常用作总称。“安全阀”常与快速开启的蒸汽或气体工况相关，“泄压阀”常与液体或比例开启工况相关，而“安全泄压阀”用于获准承担特定可压缩或不可压缩介质任务的结构。“PSV”常是项目设备位号，本身并不说明结构、排量或认证。术语使用可参见 PRV、PSV、安全阀与泄压阀的区别 。

阀门设计边界： 提升扳手和阀帽的术语最常用于弹簧直接载荷式阀门。先导式压力释放阀由独立的先导阀与主阀系统组成，可能采用制造商专用的现场试验接口，而非机械式手动扳手。未经设计批准，不要把弹簧式阀门的扳手要求直接套用到先导式结构。

选型问题	提升扳手／填料密封式扳手方案	封闭式阀帽方案	工程边界
获批准的规范、业主技术要求或检验程序是否要求手动提升装置？	审核开放式或填料密封式扳手结构。	要求未明确前，不应选定。	不要仅凭工况名称推定该要求。
受控手动提升时，介质能否安全排放？	只有程序明确且排放路径安全时才可能适用。	若外露手动排放不可接受，通常可先从此方案评估。	温度、毒性、易燃性、噪声和人员接近条件都必须考虑。
要求手动提升，但又必须减少外部泄漏吗？	评估填料密封式扳手及相容的填料。	只有采用其他获批准的方法满足提升要求时才可使用。	填料结构可减少一条泄漏路径，但不能保证介质完全封闭。
防止擅自操作是否为主要顾虑？	在获认可的情况下，仍需锁具、铅封、防护和操作管控。	通常外露操作点更少。	最终整定压力调整后，仍须铅封并保留可追溯记录。
两种结构中任一种能证明保护排量足够吗？	否。	否。	所需排量、认证排量、入口压力损失和背压仍须分别审核。

什么是带提升扳手的安全阀？

提升扳手、试验扳手与手动功能检查

带提升扳手的安全阀装有与阀杆或提升机构相连的外部扳手或试验扳手。按照获批准的程序，操作扳手可使阀瓣离开阀座，并在有限程度上表明连杆及活动部件并未完全卡死。但这不能重现完整的泄放事件，也不能证明额定开启高度、启闭压差、稳定性或排量。

重要性： 扳手提供的是检查入口，而非工艺控制手段。不得将它作为日常放空、排污阀、压力调节器或设备降压的捷径。不当提升可能使阀杆承受侧向载荷、将杂质拖过喷嘴和阀瓣、损伤密封面、使人员暴露于排放介质，并导致回座后泄漏。

进行扳手检查时，允许的系统压力、提升方法及最短持续时间取决于具体设计和程序。在不适当的压力下检查，可能得出误导性结果，或使流经阀座的清洁流量不足。获批准的程序应规定压力条件、人员隔离区、排放路径、冷凝液排放、观察判据及提升后的泄漏检查。

开放式扳手安全阀

开放式扳手安全阀的提升机构外露。若要求或允许手动提升，且受控排放能够安全导向指定位置，可考虑这种结构；它常见于部分蒸汽、压缩空气及公用工程工况。外露结构便于目视检查，但也更容易受到风雨侵蚀、误操作或不当使用。

填料密封式扳手安全阀

填料密封式扳手安全阀保留手动提升能力，同时在阀杆或提升机构的穿透处增加填料，以减少一条外部泄漏路径。填料并非通用的介质封闭保证：必须确认具体材料、耐温等级、化学相容性、摩擦影响、调整方法及更换周期；阀盖通气和排放路径仍须单独审核。

常见的带扳手安全阀应用

动力和工艺蒸汽、压缩空气储罐、热水设备及部分洁净公用气体系统，常会评估带扳手安全阀。但仅凭工况名称不足以选型；询价文件必须明确受保护设备、采用的规范、手动提升要求、安全排放路径、泄放温度、介质危害性及检验程序。

产品层面的细节，请参见 ZOBAI 的 杠杆式安全阀 页面。

扳手试验能证明什么，又不能证明什么

受控扳手提升可以表明阀杆与阀瓣组件在检查当时能够机械运动，也可能发现连杆卡死、外部腐蚀、填料损伤、排放路径堵塞或明显的无法回座问题。结果仅适用于获批准的试验条件，记录中应包含阀门位号、压力条件、操作人员、日期、排放观察结果及随后发现的任何泄漏。

扳手检查可能帮助发现	扳手检查不能证明
提升连杆和阀瓣组件能够自由地机械运动	经校验的整定压力
明显的卡滞、外部腐蚀、填料阻力或连杆损伤	所需或认证泄放能力
阀门在获批准的检查后是否表面上已重新关闭	完整泄放工况下的额定开启高度、启闭压差或稳定性能
排放是否立即带来人员通行、排液或人身安全风险	可接受的入口压力损失或出口背压
提升后是否出现可见或可听见的新泄漏	是否符合设备规范或项目认证路径的要求

实际操作边界： 强行扳动、施加侧向力，或在获批准的压力范围之外提升扳手，都可能损伤阀杆、连杆或阀座。即使机械运动检查成功，若观察到泄漏、异常阻力、回座不完全、排放受阻或填料损坏，也不能据此允许阀门继续使用。

什么是封闭式阀帽安全阀？

封闭式阀帽、螺纹阀帽与密封阀帽的含义

封闭式阀帽安全阀以可拆卸或固定的阀帽覆盖调节螺钉和阀杆上部区域，且没有日常使用的外露提升扳手。制造商可能使用螺纹阀帽、普通阀帽、密封阀帽或气密阀帽等名称；除非图纸和数据表明确其密封结构，否则这些名称不能互换。“封闭式阀帽”不得理解为一定具有承压密封的封闭腔体。

封闭式阀帽如何保护调节区域

封闭式阀帽可遮护调节螺钉、阀杆端部和封印，减少意外接触、污物进入及未经授权的操作。它可以减少外露操作点，但外部泄漏表现仍取决于阀帽垫片、螺纹、填料、阀盖结构、通气路径，以及制造商界定的承压边界。

封闭式阀帽与封闭式阀盖：不要混淆

封闭式阀帽与封闭式阀盖并非同一概念。阀帽描述上部调节或提升机构周围的结构；阀盖描述弹簧腔的结构。完整设计不同，阀门可能采用封闭式阀盖、开放式阀盖、提升扳手、填料密封式扳手或封闭式阀帽。在询价文件中混淆这些术语，可能导致采购到错误的阀门结构。

关于阀盖结构的选型，请参阅 ZOBAI 的 闭式阀盖安全阀 页面。

封闭式阀帽安全阀的常见使用场景

可燃、有毒或腐蚀性介质工况、室外或多尘场所、需要防止擅动的装置，以及不宜设置日常外露手动提升点的系统，通常会评估封闭式阀帽结构。选型仍有条件限制：阀门必须具备获批准的整定、试验、检查和维护方法；任何阀盖通气口或先导阀通气口都必须接至安全位置。

对于危险、腐蚀性或含硫化氢的酸性介质工况，应将阀帽与阀盖结构、通气管路、垫片和填料材料、阀内件材质、阀座密封要求、排放管路及环境条件一并审核。封闭式阀帽不能弥补材料不适用、排量额定值缺乏依据、背压过高或出口系统不安全等问题。

综合现场情景示例： 一份询价文件要求“封闭式安全阀”。供应商交付了带外露扳手的封闭式阀盖安全阀，而采购方预期的是没有外部提升点的封闭式阀帽结构。问题源于术语含糊，而非制造缺陷。纠正措施是修订数据表，将提升机构、阀帽结构、阀盖结构、填料、通气口和调节部位封印分别列项。后续报价还须提供剖面图和正式偏差清单。

阀帽、扳手、阀盖与弹簧腔属于不同的规格项目

技术内容完整的数据表应将提升机构与阀帽、阀盖结构分别列明。“封闭式”“密封式”或“带罩盖”不足以作为准确的采购要求，因为不同供应商可能作出不同解释。

规格项目	所描述的内容	典型选项	重要性
提升机构	如允许手动提升，阀瓣可通过何种方式提升	按获批准的设计，采用开放式扳手、填料密封式扳手，或不设置外露提升扳手	检查可达性、外部环境暴露及误用风险
临时试验附件	在获批准的试验或维护活动中用于限制阀瓣起跳的装置	仅在制造商提供时使用试验压紧装置或压紧螺钉	这不是提升装置；在阀门投入设备保护之前必须将其拆除
阀帽结构	调节螺钉和阀杆端部如何被覆盖	螺纹阀帽、密封阀帽、普通阀帽或制造商特定的封闭结构	防止擅动、控制污染及校验后的操作可达性
阀盖结构	弹簧腔如何封闭或通气	开放式阀盖、封闭式阀盖或带通气口的封闭式阀盖	弹簧冷却、环境暴露、工艺介质隔离及通气管路
填料与阀帽垫片	填料密封式扳手或可拆卸阀帽周围的局部密封系统	石墨、弹性体、聚合物或项目指定的密封材料	温度限值、化学相容性及逸散性泄漏
调节机构铅封	如何发现或防止未经授权的整定压力变更	钢丝铅封、锁具、带序列号的封印或适用监管要求规定的控制措施	校验可追溯性及重新投入使用的批准

提升扳手与封闭式阀帽：工程对照表

手动操作与检查可达性

在允许使用的情况下，扳手的主要优点是便于开展手动检查。封闭式阀帽的主要优点是减少外露操作点，并更好地防止未经授权的调整或手动排放。正确选择取决于介质工况的危险性和检查策略，而非外观。

泄漏路径与外部暴露

开放式扳手结构可能使提升机构暴露在外；手动提升时，工艺介质或冷凝液也可能沿相关路径排出。填料密封式扳手可降低这一风险，但仍须审核密封结构。封闭式阀帽可减少日常外部暴露，但仍需适当的试验和文件记录。

防止擅动与调节部位保护

需要防止擅动时，通常会优先考虑封闭式阀帽结构。扳手有助于试验，但也提供了一个醒目的外部操作件，可能被误用。对于关键工况，应记录调节和维修后的封印情况。

维护和文件记录方面的区别

带扳手安全阀可能需要检查提升机构、填料、阀杆运动情况和操作人员安全；封闭式阀帽安全阀在维护时可能需要拆卸阀帽、重新密封并记录调整情况。两种结构都须按照适用程序验证整定压力、阀座密封性和机械运动情况。

项目	带提升扳手的安全阀	封闭式阀帽安全阀	工程说明
手动提升	获准时可采用	无日常使用的外露扳手	手动提升必须符合工况条件和项目规定
检查通道	便于开展功能检查	需要维护或试验程序	封闭式阀帽不能代替试验
外部暴露	开放式扳手的外部暴露程度较高	日常外部暴露程度较低	对于高温、有毒、可燃或腐蚀性介质尤为重要
擅动风险	操作人员误用扳手时风险较高	外露操作点较少	最终调整后应加封印并留存记录
蒸汽／空气工况	需要手动提升时通常会予以评估	仅在项目要求允许时才可采用	订购前核实适用规范及当地监管要求
危险介质工况	开放式扳手的风险通常较高	通常更适合作为初步备选方案	若要求手动提升，可评估填料密封式扳手
维护	检查扳手、填料、阀杆运动情况及阀座状态	检查阀帽密封、调节部位保护措施及试验记录	两种结构都须验证整定压力和阀座密封性

选型决策：从试验要求和暴露风险入手

1. 确认受保护设备及适用规范依据。 锅炉、压力容器、热水设备和工艺系统对提升装置的规定可能不同。
2. 确认手动提升是强制要求、允许选用、可选配置，还是被禁止。 记录业主、当地监管机构或检验方的具体要求，不要仅凭产品目录惯例判断。
3. 评估排放介质。 考虑试验时介质的温度、毒性、可燃性、腐蚀性、相态、噪声和排放方向。
4. 在开放式扳手、填料密封式扳手和封闭式阀帽之间选型。 随后分别规定阀盖、填料、阀帽垫片、通气和封印要求。
5. 完成超压保护审核。 核实整定压力、所需泄放能力、认证排量、入口压力损失、背压、材料、阀座密封性及维修文件记录。

何时选择带提升扳手的安全阀？

锅炉、蒸汽、压缩空气及公用工程工况

锅炉蒸汽、公用工程蒸汽、压缩空气和部分热水系统通常会评估带提升扳手的安全阀。在这些工况下，项目规范、当地检验惯例或工厂维护程序可能要求手动提升或试验扳手检查。受控试验时，排放介质必须能够安全排出。

手动试验或试验扳手要求

如果项目要求配置手动提升装置，询价文件应明确写出这一要求。不得仅凭口径、压力等级或旧型号订购阀门。审核手动提升要求时，还须同时核对整定压力、泄放能力、温度、排放方向及人员安全。

可安全进行受控手动提升的工况条件

仅当受控手动提升不会将有毒、可燃、腐蚀性或高温危险介质排入不安全区域时，才可考虑采用扳手。即使是蒸汽工况，操作人员也必须考虑排放方向、噪声、烫伤风险和安全通道。

开放式扳手不适用时，何时评估填料密封式扳手

如果项目要求提升扳手，但介质不应通过开放式提升机构直接暴露于大气，应评估填料密封式扳手。最终选型前，须确认填料结构、温度限值、介质相容性及检查计划。

综合现场情景示例： 某台锅炉蒸汽安全阀的接口和整定压力均符合要求，但到货时采用封闭式阀帽。现场检验要求配置获批准的提升装置，因此该阀未被验收。采购时沿用了旧型号，却未记录适用规范及检验要求。随后确认提升装置要求、排放安全性和制造商认可的结构，并据此修正订单、更换阀门。

何时选择封闭式阀帽安全阀？

危险、可燃、有毒或腐蚀性介质工况

手动操作可能使人员不安全地接触介质时，封闭式阀帽安全阀通常更适合作为初步备选方案。这包括可燃气体、有毒蒸气、腐蚀性气体、含硫化氢的酸性介质、烃类蒸气，以及外露提升扳手可能带来人身、环境或点火风险的其他工况。

需要防擅动或严格控制泄漏的应用

封闭式阀帽可减少操作人员从外部接触调节区域的机会。在需要防擅动的装置中，这有助于降低未经授权的手动提升或调整风险。对泄漏敏感的工况，这种结构也可能有助于采用更严格的介质封闭方案；但最终泄漏表现仍取决于阀门设计、阀座状态及试验结果。

室外、多尘或对污染敏感的安装场所

室外粉尘、雨水、盐雾和工艺污染物都可能影响外露机构。封闭式阀帽有助于保护阀门上部零件免受污染，但不能免除定期检查、腐蚀评估和维护计划。

封闭式阀帽不能代替必要的试验

不得以采用封闭式阀帽为由省略功能验证。整定压力试验、阀座密封性试验、阀帽密封检查及文件记录仍有必要。若无法手动提升，台架试验或获批准的维护程序就更加重要。

综合现场情景示例： 某阀门原用于公用工程压缩空气系统，后将其开放式扳手结构照搬至可燃气体工况。计划中的手动检查会在人员通道平台附近排放气体。审核人员停止了试验，重新评估危险区域、排放路径、阀盖通气、材料和阀座密封要求，并选用了外露释放路径更少的获批准结构。预防措施是在询价文件中明确介质危险性及手动排放限制。

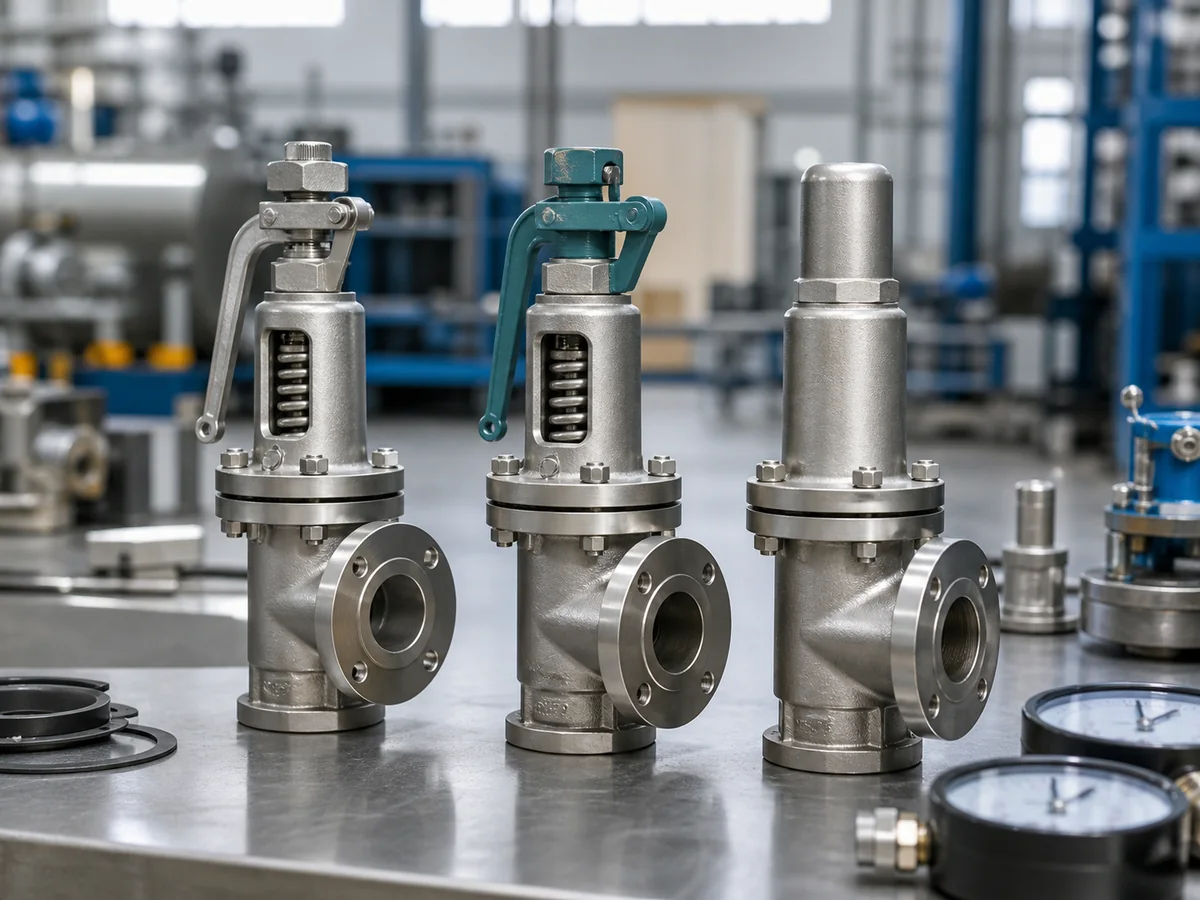

敞开式杠杆 vs 填料密封杠杆 vs 封闭式阀帽

受控手动提升安全时，可考虑开放式扳手

只有在允许手动提升、能够控制排放，且不会使人员暴露于危险介质、产生点火风险或排放不可接受的介质时，才可考虑开放式扳手。“可以安全提升”并不意味着可以用该阀进行日常放空。

需要手动提升且需降低外部泄漏风险时，可考虑填料密封式扳手

填料密封式扳手保留手动提升功能，同时减少扳手机构周围的外部泄漏路径。需要配置提升扳手，但介质不应经开放式扳手结构直接暴露时，通常会评估这种方案。

不需要日常外部手动提升时，可考虑封闭式阀帽

无需日常使用外露手动提升机构，或这样做不安全时，通常优先考虑封闭式阀帽。它有助于保护调节区域并降低擅动风险，但仍须具备适当的维护可达性和试验程序。

按介质及现场风险选型对照表

阀帽/杠杆型式	手动提升	外部暴露／泄漏路径	典型使用工况	不宜采用的情况
开放式扳手	是	外露程度最高；不具备介质封闭功能	排放安全的部分蒸汽、压缩空气及公用工程工况	介质有毒、可燃、具有腐蚀性，或不宜暴露
填料密封式杠杆	是	减少局部泄漏路径；仍受填料性能限制	需要手动提升且须降低外部泄漏风险的工况	填料材料不相容，或不允许手动提升
封闭式阀帽／螺纹阀帽	无日常使用的外露扳手	外露操作点较少；介质封闭性能取决于具体设计	危险、腐蚀性、需防擅动或对泄漏敏感的工况	项目适用规范或检验程序要求外露的手动提升装置
密封阀帽	无日常使用的外露扳手	防擅动或保护调节部位；密封性能取决于具体设计	需要防擅动或保护调节部位的工况	需要且允许频繁进行现场手动提升

扳手与阀帽组件的部件和材料检查

部件	失效或相容性问题	批准前的审核要点
扳手臂、销轴与拨叉	腐蚀、松动、磨损、弯曲，或对阀杆施加意外侧向载荷	材料、机械行程、防护装置、固定件及环境暴露条件
阀杆与提升连接部位	对中不良、咬合磨损、螺纹损坏或运动受阻	直线度、间隙、装配方向及制造商限值
填料密封式扳手的密封部位	硬化、压缩量损失、膨胀、化学侵蚀或摩擦力过大	填料的具体牌号、温度限值、介质相容性及更换周期
阀帽及阀帽垫片	阀帽松动、螺纹损坏、垫片劣化、污染物进入或防擅动措施失效	阀帽材料、垫片牌号、拧紧程序、封印及访问管控
必要时设置的阀盖通气口	堵塞、管路接至不安全位置或隐蔽泄漏	制造商图纸、通气口排放终点、排液措施及检查可达性
阀座、阀瓣及喷嘴	手动提升后的损伤、污染、腐蚀或反复冲击	提升后泄漏情况、阀座状态、材料相容性及阀座密封性判据

材料边界： 封闭式阀帽或填料密封式扳手并不能使阀门自动具备化学相容性。应审核阀体、喷嘴、阀瓣、导向件、阀杆、弹簧、如装有的波纹管、填料、阀帽垫片，以及任何通过阀盖或提升机构暴露于介质的部件。对于含 H₂S 的油气开采工况，应确认适用的 ISO 15156 / NACE MR0175 材料选用路径及项目环境限值；该标准并非自动涵盖所有下游炼油工况。

规范、检验和试验方面的注意事项

工程检查	控制内容	与扳手／阀帽的关联
最大允许工作压力与压力积聚依据	受保护设备的承压边界，以及在已识别泄放工况下允许的压力升高	扳手或封闭式阀帽都不会改变设备的超压保护限值
整定压力	按照适用试验依据，将阀门调整至开始开启响应时的规定压力	扳手机械运动检查不能校准或验证整定压力
超压	在高于整定压力的某一压力增量下，评估额定或所需泄放性能	阀帽形式不会增加允许超压值
压力积聚	泄放期间高于最大允许工作压力的压力增量，受适用设备规范和泄放工况约束	必须在系统层面解决，不能靠选择扳手结构解决
启闭压差与回座	阀门开启至稳定回座之间的压力差	阀座损伤、阀杆侧向载荷或背压可能使回座和泄漏情况恶化
所需泄放能力与有依据的泄放能力	所选型号、流道孔径及泄放条件能否满足计算所得的泄放负荷	连接尺寸、阀帽形式和扳手形式都不能证明泄放能力
入口压力损失	阀门入口可获得的压力，以及开启不稳定或频跳的风险	扳手不能弥补入口管道过于狭窄或管道附加载荷的问题
叠加背压与积聚背压	开启力平衡、有效泄放能力、稳定性、启闭压差及回座性能	常规式、平衡式或先导式结构应与阀帽形式分开审核
密封性	整定、维修或动作后，阀门关闭时可接受的阀座泄漏量	误用扳手、污染、不适合的阀座材料或维修不当，都可能增加泄漏

ASME 锅炉与压力容器规范的适用背景

扳手和阀帽要求取决于受保护设备及所采用的规范版本，而非通用的产品目录规则。ASME BPVC 第 I 卷可能适用于动力锅炉，第 VIII 卷可能适用于压力容器；第 XIII 卷包含与适用建造分卷配合使用的超压保护要求。项目仍须确认当地是否采纳该规范、阀门认证范围、介质、温度、制造商设计及业主要求。

弹簧直接载荷式与先导式的适用边界： 本文比较主要针对可选配扳手或阀帽的弹簧直接载荷式安全阀。先导式泄压阀配有先导管路、取压和通气结构，必须另行审核清洁度、背压、现场试验及失效模式。

手动提升装置要求：确认适用规则

不得根据“所有安全阀都必须带扳手”或“封闭式阀帽总是可以使用”之类的笼统说法选购阀门。必须结合受保护设备和工况，在所采用的规范版本中核对提升装置要求，并核查当地监管解释、制造商认证及业主检验惯例。如无法确认该要求，应暂停订单并进行技术澄清。

整定压力试验、阀座密封性及封印

扳手或阀帽结构不能代替整定压力校验或阀座密封性试验。阀门可能运动自如，却在错误压力下开启；也可能在正确压力下开启，但泄漏量超过项目验收标准。适用 API 527 时，应按规定的阀门类型、阀座材料、试验介质、试验压力和泄漏检测方法进行试验；除非适用规范和试验方法支持，否则不得把结果描述为“零泄漏”。参见 API 527 阀座密封性试验.

检验记录与维护后的重新校验

调整、拆解、影响密封的阀帽拆卸、填料作业或阀座维修后，应完成适用的整定压力、功能及阀座密封性试验，恢复调节部位封印，并记录检修前实测状态和检修后交付状态。适用 National Board 授权要求时，现行 VR 维修要求载于强制执行的 NBIC 第 4 部分及相关认可文件；重新投入使用前，必须明确需要采用维修路径还是仅试验路径。

各项试验或记录实际能够证明什么

证据	能够支持的结论	单凭这一项无法证明什么
受控扳手提升检查记录	在所记录条件下的机械运动情况及观察到的回座情况	经校验的整定压力、完全开启、认证排量或可接受的背压
整定压力试验证书	在规定试验条件下，阀门是否按指定开启压力完成调整	所需泄放能力、安装后的稳定性或手动排放的安全性
API 527 或项目要求的阀座密封性报告	按规定方法和压力测得的阀门关闭状态下阀座泄漏量	泄放能力、启闭压差、阀帽的介质封闭能力或扳手适用性
经认证或有文件记录的泄放能力	在已明确的型号、流道孔径、介质和压力依据下，有资料支持的流量	扳手或阀帽形式对现场是否安全
维修及重新铅封记录	受控作业、所用部件、最终整定值、试验结果及调节部位的防擅动措施	工艺变更后，原选型或管道系统是否仍然适用

扳手、阀帽、填料或阀座作业后的复役控制

1. 记录拆检前状态。 记录阀门位号、序列号、封印状态、可见泄漏、已进行试验时的整定压力结果、扳手运动情况、阀帽状态及已报告的运行问题。
2. 检查完整的机械运动路径。 检查扳手、销轴、拨叉、阀杆、导向件、阀瓣、喷嘴及任何填料，确认是否存在腐蚀、磨损、变形、卡滞或未经授权的改动。
3. 管控部件和材料。 对照获批准的材料清单或维修程序，核实弹簧、阀座部件、填料、阀帽垫片、紧固件及替换部件。
4. 按获批准的程序重新组装并试验。 完成要求的承压边界、整定压力、功能及阀座密封性试验；单凭目视检查或扳手机械运动检查并不足够。
5. 恢复调节部位的防擅动措施。 按规定恢复阀帽、锁具、封印及铭牌相关管控措施，并记录最终整定值及所用试验仪器。
6. 纠正系统性原因。 重新安装阀门前，应处理不安全的操作习惯、排放管路布置、污染、管道载荷、背压或工艺变更问题。

常见选型错误与现场问题

在危险或有毒介质工况使用开放式扳手

对于有毒、可燃、腐蚀性或极高温介质，外露扳手可能形成不可接受的释放路径。风险包括有意或意外提升、提升机构周围泄漏、排放方向不安全、点火、人员暴露以及介质排入环境。封闭式阀帽或填料密封式扳手或许能降低其中一种风险，但只有经批准的完整阀门和排放系统设计，才能证明其适用性。

项目规范要求手动提升时，却采用封闭式阀帽

如果所采用的规范、业主规格或检验程序要求配置获批准的提升装置，封闭式阀帽结构可能无法获准使用。制造完成后才处理这一要求，可能影响认证、试验、交付和保修；不能想当然地认为可以在现场加装扳手。

将扳手当作压力控制装置

扳手不是压力控制装置。将其用于日常放空，可能划伤阀座、使杂质进入密封接触区、损伤密封面，或导致回座后泄漏。若系统需要日常放空或压力控制，应评估另设阀门或控制装置。

混淆阀帽形式与阀盖形式

阀帽形式和阀盖形式必须分别规定。只写“封闭式”并不足够。询价文件应明确所需的是开放式扳手、填料密封式扳手、封闭式阀帽、螺纹阀帽、密封阀帽、开放式阀盖、封闭式阀盖，还是制造商的其他特定结构。

常见误区	典型原因	现场症状	风险	预防措施
在危险介质工况使用开放式扳手	照搬公用工程工况的选型	手动提升时发生不安全暴露	人员、环境或点火风险	明确介质危险性及泄漏限制
要求手动提升时却采用封闭式阀帽	未审核检验要求	阀门在现场检验时被拒收	返工、延期及更换成本	核实适用规范和业主检验要求
将扳手用于日常放空	操作人员误用	运行后阀座泄漏	维护费用及产品损失	培训操作人员，并配置适当的放空装置
需要填料密封式扳手时未予明确规定	习惯性选用开放式扳手	外部泄漏顾虑	安装不安全或不符合要求	需要手动提升且须控制介质外泄时，评估填料密封式扳手
混淆阀帽形式与阀盖形式	询价文件措辞不明确	交付了错误的阀门结构	技术澄清及交付延期	分别规定阀帽、扳手和阀盖要求

综合现场情景示例： 某公用工程蒸汽阀门因操作人员反复用扳手给设备降压而出现阀座泄漏。扳手被当成了正常放空装置。检查发现密封接触面损伤并有污染物。该阀经维修、重新整定和泄漏试验后，系统增设了专用降压路径，并在操作规程中禁止日常使用扳手放空。

现场案例的共同教训： 问题并非仅由阀帽或扳手造成，而是将某一工况惯用的结构直接移用于另一工况，未重新核查检验要求、介质危险性、排放路径、操作程序、排量依据及维护后试验控制。

询价清单：选用提升扳手或封闭式阀帽所需的数据

工艺介质与现场安全数据

询价文件应说明介质、流体相态、毒性、可燃性、腐蚀性、高温危险、室外暴露条件，以及在安装现场能否安全控制手动排放。

压力、温度与排量数据

选择阀帽或扳手时，必须同时审核整定压力、工作压力、所需泄放能力、泄放温度、背压和排放终点。即使扳手结构选对了，也无法弥补阀门排量不足的问题。

采购提示： 仅匹配入口连接、出口连接、压力等级或旧型号并不足够。更换阀门或受保护设备工况发生变化时，仍须审核认证排量、流道面积、入口压力损失和出口系统阻力。

扳手形式、阀帽形式、阀盖形式及阀座要求

明确规定所需扳手或阀帽结构：开放式扳手、填料密封式扳手、封闭式阀帽、螺纹阀帽、密封阀帽，或不设日常使用的外露扳手。必要时另行规定阀盖形式。还应列明阀座材料、阀座密封性要求，以及调整后是否必须重新加封印。

试验、文件及合规要求

规定所采用的规范及版本、认证或标识范围、整定压力试验、阀座密封性试验、材料证书、排量证明、检验记录、铭牌数据、调节部位封印、维修授权及所需文件语言。如果规范版本、当地监管要求或提升装置规则尚未确定，应将其列为技术暂停点，不得让供应商自行推定。

• 工艺介质及流体相态
• 蒸汽、空气、气体、液体、蒸气或两相流工况
• 有毒、可燃、腐蚀性或其他危险分类
• 工作压力与整定压力
• 受保护设备的最大允许工作压力及适用的压力积聚依据
• 所需泄放量
• 操作与泄放温度
• 背压与排放去向
• 阀门设计：常规弹簧直接载荷式、平衡式、先导式或其他获批准的结构
• 手动提升要求
• 开放式扳手、填料密封式扳手、封闭式阀帽或螺纹阀帽
• 阀盖形式：开放式阀盖或封闭式阀盖
• 阀座材料及阀座密封性要求
• 阀体、阀内件、弹簧、垫片和填料材料
• 连接标准与压力等级
• 安装方向及操作检修可达性
• 适用规范及当地监管要求
• 整定压力试验及文件记录要求

采购前须完成的技术审批关口

停止点	所需依据	暂停订单的原因
提升扳手要求已明确	已在数据表中记录现行规范、业主或当地监管机构的要求	防止在要求手动提升时交付封闭式阀帽，或在外露扳手不安全时交付带扳手阀门
阀帽与阀盖结构已获批准	制造商图纸已标明扳手、阀帽、阀盖、填料、通气口及密封结构	防止“封闭式”之类含糊措辞导致交付错误结构
超压保护工况已获批准	泄放工况、所需泄放能力、整定压力、泄放条件及有依据的阀门排量	确认阀门确实能保护设备，而非仅仅与管道接口相配
材料与泄漏控制边界已获批准	阀体、阀内件、填料、阀帽垫片、阀座及暴露部件的材料；阀座密封性要求	控制腐蚀、逸散性泄漏、卡滞和温度限值方面的风险
试验和文件要求已获批准	检验试验计划、校验记录、材料证书、封印记录及维修路径	避免发货或投用延期，并建立可追溯性

报价偏差控制： 供应商应列出与所要求的扳手、阀帽、阀盖、填料、材料、试验方法、标识或文件包不一致的任何偏差。未经说明便将填料密封式扳手改为开放式扳手、将封闭式阀帽改为封闭式阀盖，或以通用等效材料替代指定密封材料，都应视为工程偏差。

项目评审 CTA： 不确定安全阀该采用开放式扳手、填料密封式扳手、封闭式阀帽还是螺纹阀帽？ 请向 ZOBAI 提供 介质、整定压力、工作压力、所需泄放能力、温度、背压、排放位置、工况危险性、阀帽／扳手要求、阀盖要求、阀座密封性要求及适用规范。这些信息有助于确认应评估带扳手安全阀、填料密封式扳手结构，还是封闭式阀帽安全阀。

带提升扳手与封闭式阀帽安全阀常见问题

什么是带杠杆的安全阀？

带杠杆的安全阀配有外部提升杠杆或试验杠杆，在工况条件和项目要求允许的情况下，可进行受控的手动提升或功能检查。

什么是封闭式阀帽安全阀？

封闭式阀帽安全阀采用封闭、螺纹或密封的阀帽结构，不设常规外露的提升杠杆。在需要防篡改、介质封闭或减少外部暴露的场合，通常会对该结构进行审查。

开式杠杆安全阀与封闭式阀帽安全阀有什么区别？

开放式杠杆提供外露的手动提升操作方式。封闭式阀帽取消了日常外露的手动提升操作，并保护调整区域。选择取决于工况安全性、检验要求及项目规范。

什么是填料式杠杆安全阀？

带填料的杠杆式安全阀具备手动提升功能，同时在提升机构周围采用填料密封，与开放式杠杆结构相比可降低外部泄漏风险。

所有安全阀都必须配备提升杠杆吗？

提升杆要求取决于使用工况、被保护设备、适用规范、管辖要求及业主规格。锅炉、蒸汽、空气或热水应用可能有特定要求，购买前应予以核实。

封闭式阀帽与封闭式阀盖是否相同？

编号。封闭式阀帽指阀帽或上部执行机构结构。封闭式阀盖指封闭的弹簧腔结构。询价时应分别注明。

蒸汽工况下，杠杆式与封闭式阀帽哪种更合适？

蒸汽及锅炉工况通常需要仔细核查手动提升或扳手试提要求。在允许手动检查且排放安全的情况下，可能需要或优先选用带扳手的安全阀。最终选型必须遵循项目规范和现场操作规程。

对于危险或腐蚀性工况，哪种更合适？

当不允许外部释放时，封闭式阀帽或带填料杠杆通常比开放式杠杆更安全，但两种方案均非自动适用。需确认阀帽与阀盖密封、排放口走向、材质、阀座密封性、排放去向、危险区域要求以及是否需要提升装置。

封闭式阀盖安全阀可以手动测试吗？

封闭式阀帽安全阀可通过制造商认可的台架试验、现场试验或维护方法进行整定、功能试验和泄漏试验，但不设日常外露的扳手。除非满足相关规程、隔离和授权要求，否则不得在运行中拆卸或改动阀帽。

询价单中应注明哪些内容？

请注明介质、整定压力、泄放能力、温度、背压、阀帽型式、杠杆型式、阀盖型式、材质、密封性要求、连接标准、适用规范及所需试验文件。

封闭式阀帽能否提高阀座密封性？

仅靠阀帽本身并不能保证密封。密封性能取决于阀门结构、阀座材质、整定压力工况、介质、清洁度、维护质量及试验情况。加装阀帽可降低被随意调整的风险并减少外部接触，但泄漏控制仍须通过所要求的密封性试验进行验证。

提升杠杆试验能否验证安全阀整定压力？

注意：受控的杠杆提升动作只能表明机械部件可以运动，但整定压力必须在规定的试验条件下，使用经批准的试验程序和可追溯的仪器进行校验。

维护前能否通过杠杆对设备进行泄压？

不得将其作为日常泄压或工艺放空装置使用。反复手动提升会损坏密封面，并使人员暴露于排放介质中。需要时应设置专用的放空、排放、排污或泄压系统。

带填料密封的杠杆式安全阀是否适用于有毒或易燃介质工况？

并非自动满足。填料可减少一处局部泄漏路径，但适用性取决于填料材质与摩擦力、阀帽与阀盖结构、排放口走向、排放去向、密封面密封性、内件材质、温度以及现场危害评估。

杠杆或阀帽形式是否会影响认证泄放能力？

阀帽形式不能替代排量数据。必须针对所确定的阀门型号、孔径、升程、流体及泄放工况核实排量。任何影响认证设计的配置变更，均应向制造商确认。

背压如何影响杠杆式或封闭式阀盖安全阀？

背压通过阀门及排放系统按内部结构形式产生作用；杠杆或封闭阀帽的存在并不会消除这一影响。应分别审查常规式、平衡式或先导式设计、出口阻力、阀盖排放及回座性能。

为什么安全阀在杠杆测试后会出现泄漏？

阀瓣可能因杂质卡阻而关闭，密封面可能被划伤，阀杆可能承受侧向载荷，或者阀门可能在不合适的压力工况下被开启。在认定阀门可继续使用前，应检查密封面和运动路径，并按要求进行泄漏试验。

杠杆、阀帽、填料或阀座维修后必须验证哪些内容？

核对零部件与材质、机械行程、整定压力、功能响应、阀座密封性、阀帽与填料组件、最终密封、序列号可追溯性，以及工厂、管辖区域和适用授权体系所要求的维修文件。

杠杆或封闭式阀帽能否在现场加装？

只有在适用的认证和维修管控条件下，取得制造商及工程方的书面批准，才可改装。改装可能改变阀杆载荷、提升行程、密封、阀盖通气、标识及已认证的结构配置。不得将钻孔、焊接、机加工或替换阀帽或扳手当作不受控的现场改动。

杠杆和阀帽组件应多久检查一次？

并非所有工况都存在通用的检验周期。检验和试验频率应遵循当地法规、设备规范、业主管理程序、制造商说明、介质危害程度、运行历史、既往泄漏或卡涩情况、腐蚀暴露程度以及维修记录。杠杆能够自由活动本身并不能作为延长安全阀试验周期的依据。

最终选型前需要核实的工程要点

• 扳手形式、阀帽形式和阀盖形式描述的是安全阀的不同结构部位，应分别规定。
• 在允许的情况下，手动提升用于检验或功能检查；它不是压力控制或日常放空方法。
• 封闭式阀帽可以减少外露操作点和擅动风险，但不能代替整定压力试验、阀座密封性试验、定径或材料审核。
• 对于蒸汽、压缩空气、热水、锅炉和压力容器工况，应根据现行正式规范、当地监管要求和业主规格核实手动提升要求。
• 对于有毒、可燃、腐蚀性、含硫化氢的酸性介质或烃类工况，应从人员安全、环境及点火风险角度审核开放式扳手的外部暴露问题。
• 维修、拆卸阀帽、调整或阀座作业后，应按工厂程序及适用监管要求重新校验、加封印并留存记录。
• 扳手检查不能证明整定压力、启闭压差、认证排量、入口压力损失是否可接受、背压是否可接受，或是否符合规范。
• 填料密封式扳手是否适用，取决于具体填料材料、温度、化学相容性、摩擦影响、更换周期及外部泄漏要求。
• 连接尺寸、压力等级、扳手形式和阀帽形式，都不能代替将所需泄放能力与制造商有依据的排量进行比较。
• 排放总管、受保护设备工况、工作压力、介质、检验要求或阀门维修范围发生任何变化，都应触发有记录的重新审核。
• 试验压紧装置或压紧螺钉是临时限制阀瓣起跳的附件，不是提升机构；如有安装，应在复役清单中纳入其拆除与核实步骤。
• 先导式阀门的现场试验配置、先导阀通气口和取压管路须另行审核，不能从弹簧直接载荷式阀门的扳手／阀帽术语推定。

标准与技术参考说明

扳手和阀帽的选择应根据项目所采用的规范、当地法规、业主规格及制造商文件进行核实。 ASME BPVC 第 I 卷 适用于动力锅炉建造， ASME BPVC 第 VIII 卷 第 1 分册 适用于压力容器建造，而 ASME BPVC 第 XIII 卷 规定与适用建造分卷配合使用的超压保护要求。须确认当地监管机构及合同采用的规范版本。

对于适用的炼油及流程工业工况， API 520 第 I 部分 涵盖定径与选型，而 API 520 第 II 部分 涉及安装及工程分析。API 527 涵盖阀座密封性试验方法；API RP 576 涉及检验实践；而 ISO 4126-1 是安全阀产品标准，并非应用选型标准。对于获得授权的泄压阀维修， National Board VR 程序 所依据的是现行强制性 NBIC 第 4 部分及相关认可要求。

对于油气生产中需要进行酸性介质材料资格评定的工况， ISO 15156-1:2020 / NACE MR0175 提供了选择抗开裂材料的一般原则。不得想当然地将其视为适用于下游炼油或其他工况；应另行核实适用性。

参考	与本文主题的关联	重要边界	官方链接
ASME BPVC 第 I 卷	动力锅炉建造的规范背景，包括锅炉安全阀的项目依据	应根据所采用的规范版本及当地监管解释，确认实际的提升装置要求。	ASME 官方页面
ASME BPVC 第 VIII 卷 第 1 分册	压力容器设计、制造、检验、试验及认证的规范背景	仅写“扳手”或“封闭式阀帽”并不能构成完整的阀门规格要求。	ASME 官方页面
ASME BPVC 第 XIII 卷	超压保护及泄压装置设计、材料、检验、装配、试验与标识要求	仍须明确适用的设备建造分卷、认证范围及项目要求。	ASME 官方页面
API 520 第 I 部分	在其覆盖的炼油和流程工业应用中用于定径和选型	排量选型不能证明外露手动提升对现场是安全的。	API 官方页面
API 520 第 II 部分	泄压设备安装的工程分析与安装要求	对带扳手和封闭式阀帽阀门，都须审核出口管路走向、反作用力、排液及背压。	API 官方页面
API 527	适用泄压阀设计的阀座密封性试验方法	确认当前采购的规范版本和项目验收判据；公开产品简介不能代替完整标准。	API 泄压装置标准工作计划
API RP 576	适用流程工业工况中泄压装置的检验实践	检验间隔和维修范围仍取决于工况、使用历史、当地监管要求及业主规定。	API 标准目录
ISO 4126-1	安全阀的通用产品要求，不区分流体介质	ISO 明确指出，这是一项产品标准，而非应用选型标准。	ISO 官方页面
NBIC / National Board VR	适用时，获授权阀门维修及仅试验活动的认可框架	现行 VR 要求通过强制性 NBIC 第 4 部分及相关认可文件引用；这些要求不能代替阀门定径或安装系统审核。	National Board Pressure Relief Lab / VR program
ISO 15156 / NACE MR0175	适用时，用于含 H2S 的油气生产环境的材料选用	该标准在其适用范围内规定抗开裂材料的选用原则，不能自动视为适用于所有下游工况的应用标准。	ISO 官方页面

标准边界： 公开的适用范围介绍不足以判定某一工况中的所有阀门都必须带扳手，或都可以使用封闭式阀帽。须核实所采用的规范版本、受保护设备、介质工况、制造商设计、标识、证书范围、业主规格和当地监管要求。

发布说明： 不得宣称扳手、封闭式阀帽、螺纹阀帽或填料密封式扳手在所有应用中都符合规范。正确要求取决于现行规范版本、受保护设备、介质、温度、业主规格、当地监管规定和制造商资料。除非 ZOBAI 已核实具体阀门型号的有效证书、产品覆盖范围、规范版本适用性及目标市场要求，否则不得宣称符合 ASME、API、ISO、CE、PED、National Board 或其他认证要求。

工程审核

本文仅供技术学习和项目初步讨论。安全阀阀帽与扳手的最终选择，应由具备资质的工程师结合受保护设备、介质、整定压力、所需泄放能力、温度、背压、排放位置、工况危险性、阀帽形式、扳手形式、阀盖形式、材料相容性、试验要求及适用规范进行审核。

机构审校： ZOBAI 安全阀工程团队

审校者说明： 本页仅声明经过机构层面的技术审校。只有在核实具体人员身份、资质及个人项目经验，并获批准公开后，才应添加具名审校者及相关信息。

审核重点： 带扳手安全阀、开放式扳手、填料密封式扳手、封闭式阀帽安全阀、螺纹阀帽、封闭式阀盖的区别、蒸汽及锅炉工况、危险介质工况、整定压力试验、阀座密封性、维护、文件记录和询价文件准备。

相关安全阀工程资源

进行项目审核时，以下 ZOBAI 相关页面有助于确认安全阀结构、工况适用性、试验要求和询价数据：

• 杠杆式安全阀 ：用于提升扳手、试验扳手和填料密封式扳手的应用参考。
• 弹簧式安全阀 ：用于了解弹簧直接载荷式安全阀的结构。
• 闭式阀盖安全阀 ：用于封闭式弹簧腔结构和阀盖选型参考。
• 蒸汽安全阀 ：用于蒸汽及锅炉相关工况审核。
• 安全阀选型指南 — 用于通用选型参数及询价准备。
• 安全阀选型与认证泄放能力指南 — 用于排量与孔径审查。
• 背压对安全阀性能的影响 ：用于出口压力和排放系统审核。
• API 527 阀座密封性试验 ：用于泄漏和密封性试验参考。
• 弹簧式安全阀的工作原理是什么？ ：用于弹簧力、提升高度、启闭压差及回座原理参考。
• PRV、PSV、安全阀与泄压阀的区别 ：用于设备清单及询价文件的术语规范。
• 整定压力、超压、压力积聚与启闭压差 ：用于压力术语定义参考。
• 安全阀维护与检查指南 ：用于检验、维修和复役计划参考。
• 如何编制安全阀数据表用于询价 ：用于采购数据和文件要求参考。
• 请 ZOBAI 提供工程审查 ：用于具体项目的扳手或封闭式阀帽选型支持。

需要帮助选择带扳手或封闭式阀帽安全阀？

如需实用建议， 请将以下信息发送给 ZOBAI ：工艺介质、流体相态、整定压力、工作压力、泄放温度、所需泄放能力、背压、排放位置、工况危险性、阀帽结构、扳手要求、阀盖形式、材料要求、阀座密封性要求及适用规范。这些信息有助于判断应评估开放式扳手、填料密封式扳手、封闭式阀帽、螺纹阀帽，还是其他安全阀配置。

建议随询价单附上： P&ID、受保护设备数据表、泄放工况、阀门规格、阀帽／扳手要求、排放位置、检验文件要求及适用规范依据。

相关工程指南

当工程审查涉及相应的定径、选型、安装或维护问题时，可继续查阅以下专项指南：

• 杠杆安全阀与杠杆重锤式安全阀的区别
• 带填料杠杆式安全阀的技术要求
