Guide de sélection des soupapes de sûreté pour les systèmes de l'industrie pétrolière
La sélection des soupapes de sûreté dans l'industrie pétrolière commence par la frontière de pression protégée et le scénario de surpression dominant — pas par la taille de la bride, la classe de pression ou un ancien modèle de soupape. L'examen doit relier la capacité de décharge requise, la phase du fluide dans les conditions de décharge, la pression de tarage et l'accumulation admissible, la contre-pression et le comportement du collecteur de torche, la tuyauterie d'entrée/sortie, les matériaux des composants, la voie réglementaire, les preuves d'inspection et la voie de réparation future. Ce guide s'adresse aux équipes de raffinerie, de pétrochimie, de production en amont, de traitement du gaz, de pipelines, de skids, d'EPC, d'approvisionnement, d'inspection et de maintenance.
Illustration d'ingénierie simplifiée ; il ne s'agit pas d'une photo de projet, d'une preuve de certification ou d'une déclaration de capacité certifiée.
Réponse rapide : Comment commencer la sélection d'une soupape de sûreté pour l'industrie pétrolière ?
Commencez par l'équipement protégé et le scénario de décharge dominant. Établissez ensuite le fluide et la phase dans les conditions de décharge, la pression de service, la PSMP ou la pression de conception, la pression de tarage, la surpression ou l'accumulation admissible, la capacité de décharge requise, la température de décharge, la contre-pression superposée et accumulée, la tuyauterie d'entrée et de sortie, les matériaux des composants, la voie de certification et les documents d'inspection requis.
L'erreur principale de sélection est de considérer la taille de la connexion, la classe de la bride, le matériau du corps ou une ancienne plaque signalétique comme preuve de conformité. Ces éléments aident à identifier l'interface mécanique, mais ils ne prouvent pas le scénario de décharge actuel, l'orifice sélectionné, la capacité certifiée, la base du fluide, la tolérance à la contre-pression ou l'acceptation par le code.
Pour un flux de travail plus large, les acheteurs peuvent consulter les Guide de sélection des soupapes de sûreté, tandis que cet article se concentre sur les données RFQ de l'industrie pétrolière et des raffineries.
Règle de décision pratique : une cotation peut être préliminaire tant que certaines données du projet restent ouvertes, mais un bon de commande ne doit pas être émis tant que le devoir de décharge, la configuration exacte de la soupape, la capacité supportée, les limites d'installation, les matériaux, les déviations, les tests et les documents requis n'ont pas été techniquement approuvés.
Limite de sélection : Ce que cette page vous aide à décider
Ce guide vous aide à
- Préparer les données pour une demande de devis de soupape de sûreté de raffinerie.
- Séparer les termes de pression avant la sélection.
- Vérifier la capacité requise par rapport à la taille de la connexion.
- Identifier les questions relatives à la contre-pression et à la tuyauterie.
- Examiner les risques liés au service, aux matériaux et au remplacement.
Ce guide ne remplace pas
- Calcul de décharge formel.
- Code projet ou examen réglementaire local.
- Données de capacité certifiées ou documentées par le fabricant.
- Conception du système de torche ou de décharge.
- Approbation finale par l'ingénieur responsable.
Définir le segment de l'industrie pétrolière et la frontière de l'équipement
“ Industrie pétrolière ” n'est pas une application uniforme. La production en amont, le traitement du gaz, les pipelines, le GNL, les terminaux, les unités de processus de raffinerie, les usines pétrochimiques et les systèmes de stockage basse pression peuvent utiliser différents codes d'équipement, scénarios de décharge, règles de matériaux, systèmes de décharge et voies d'inspection. La demande de devis (RFQ) doit identifier le segment de l'usine et la frontière de pression exacte protégée.
| Segment de l'usine | Équipement typique protégé | Frontière de sélection à confirmer |
|---|---|---|
| Production en amont / traitement du gaz | Séparateurs, compresseurs, skids de puits, réservoirs de traitement de gaz | Composition du fluide de production, H2S, solides, basse température, philosophie d'isolement, destination de décharge et juridiction |
| Midstream / pipeline / terminal | Stations de compression, stations de pompage, skid de mesure, pièges à racleur, équipement de transfert | Sections bloquées, dilatation thermique, perturbation de station, accumulation en ligne, évacuation, vibration et maintenance à distance |
| Raffinerie / pétrochimie | Colonnes, ballons, réacteurs, échangeurs, compresseurs, récipients de procédé | Base de projet API 520/521, réseau de torche, cas d'incendie, défaillances de réaction ou utilités, service acide en raffinerie et programme d'inspection |
| Stockage atmosphérique ou basse pression | Réservoirs de stockage et récipients basse pression | Ne supposez pas qu'une soupape de sûreté à ressort est le dispositif de décharge approprié ; confirmez le code du réservoir, la base de décharge normale et d'urgence, ainsi que les limites de pression/vide. |
Utiliser une chaîne d'approbation à trois niveaux
Une sélection fiable sépare trois approbations : la fonction du procédé, la capacité de la soupape et la preuve spécifique à la commande. Un devis fournisseur ne peut pas créer le scénario de décharge déterminant, et un calcul de procédé ne peut pas prouver que le modèle de soupape cité a la capacité certifiée requise.
| Niveau d'approbation | Question principale | Preuves typiques |
|---|---|---|
| Base procédé / équipement | Pourquoi la pression peut-elle augmenter et quel débit doit être évacué ? | Fiche technique de l'équipement, P&ID, calcul de décharge, simulation de procédé, base incendie ou rupture de tube |
| Capacité d'application de la soupape | La conception exacte, l'orifice, les matériaux et la configuration peuvent-ils protéger cette fonction ? | Fiche technique du fabricant, liste de capacité, limites de contre-pression, spécification des matériaux, limites d'installation |
| Preuve de commande et de cycle de vie | La soupape fournie correspond-elle à la configuration approuvée et reste-t-elle traçable ? | Dessin approuvé, plaque signalétique, rapports de test, dossiers matière, certificat de libération d'inspection, historique de réparation et d'étalonnage |
La sélection commence par le scénario de décharge, pas par la taille de la soupape
Une soupape de décharge de raffinerie est installée pour protéger l'équipement contre la surpression. La taille de la soupape est le résultat du calcul de décharge et de l'examen des données du fabricant ; ce n'est pas le point de départ. Deux soupapes avec la même connexion d'entrée et de sortie peuvent avoir des surfaces d'orifice, des coefficients de capacité, des conceptions de garniture, des limites de contre-pression admissibles et des restrictions de matériaux différentes.
Une demande de devis (RFQ) qui dit seulement “ soupape de sûreté DN50 × DN80, pression de tarage 10 bar ” est incomplète. ZOBAI a toujours besoin de savoir quel équipement est protégé, quel événement provoque la surpression, quel fluide est évacué, quel est le débit de décharge requis et à quel système de décharge la soupape sera connectée.
Les entrées de sélection doivent être marquées par leur statut de données
Pour l'examen EPC et l'approvisionnement, chaque champ critique doit être marqué comme confirmé, préliminaire, hérité d'une soupape existante ou encore inconnu. Cela évite qu'une ancienne plaque signalétique ou une hypothèse budgétaire ne devienne une base de conception involontaire.
| Statut des données | Rédaction recommandée | Utilisation autorisée |
|---|---|---|
| Confirmé | Issu d'un calcul approuvé / fiche technique d'équipement | Revue technique formelle |
| Préliminaire | Pour devis budgétaire ; confirmation finale requise | Modèle conditionnel et revue commerciale uniquement |
| Référence existante | Issu d'une ancienne plaque signalétique ou d'un fichier historique ; non revalidé | Identification et analyse des écarts |
| Inconnu | À confirmer / calcul en attente | Point de contrôle technique |
Où sont utilisées les soupapes de sûreté dans les systèmes de l'industrie pétrolière ?
Les soupapes de sûreté et soupapes de décharge peuvent être utilisées dans de nombreux systèmes de l'industrie pétrolière, y compris les récipients de procédé, les séparateurs, les échangeurs de chaleur, les colonnes, les réacteurs, les compresseurs, les pompes, les pipelines, les systèmes liés au stockage et les skids modulaires. Le but de la soupape n'est pas simplement de libérer la pression ; il s'agit de protéger un équipement spécifique contre un cas de surpression défini.
Carte conceptuelle des équipements de raffinerie pour la communication de sélection ; il ne s'agit pas d'un plan d'implantation de raffinerie.
Matrice de sélection pour raffinerie
| Équipement / Système protégé | Question type de décharge | Données de sélection nécessaires |
|---|---|---|
| Récipient sous pression ou séparateur | Cas d'incendie, sortie bloquée, décharge de vapeur ou biphasique | PSME, pression de tarage, capacité requise, fluide, température de décharge, base de décharge |
| Échangeur de chaleur | Rupture de tube, sortie bloquée ou dilatation thermique | Côté haute pression, côté basse pression, données du fluide, limites de pression et hypothèses transitoires |
| Colonne de procédé | Décharge de vapeur, exposition au feu ou restriction du système de tête | Scénario de décharge, charge vapeur, contre-pression, tuyauterie de décharge et exigences de matériaux |
| Réacteur ou cuve de procédé | Dérèglement de réaction, génération de gaz, déséquilibre thermique | Base de réaction, données de génération de gaz, température, matériaux et documents requis |
| Ligne de refoulement de pompe | Refoulement bloqué ou dilatation thermique du liquide | Propriétés du liquide, source de pression de sortie bloquée, exigence de décharge de petite capacité |
| Système de refoulement de compresseur | Surpression de gaz, pulsation ou interaction de la tuyauterie de refoulement | Propriétés du gaz, plage de pression, débit requis, contre-pression et examen de stabilité |
| Skid pétrolier et gazier | Agencement compact, spécification de remplacement ou de groupe | Fiche technique, implantation, tuyauterie d'entrée/sortie, norme de raccordement, documents et portée de l'inspection |
Pourquoi le type d'équipement modifie les données de sélection
Différents types d'équipements génèrent différentes questions de sélection. Un échangeur de chaleur peut nécessiter une analyse de rupture de tube. Une cuve peut nécessiter une analyse de cas d'incendie. Un système de décharge de pompe peut nécessiter une analyse de sortie bloquée ou de dilatation thermique. Une colonne connectée à une torche ou à une ligne de décharge peut nécessiter une analyse attentive de la contre-pression.
Les réservoirs atmosphériques et basse pression nécessitent une analyse de ventilation différente
Les terminaux pétroliers et les raffineries contiennent également des réservoirs atmosphériques et basse pression. Ces systèmes peuvent nécessiter des évents de pression/vide, des évents de secours, des évents de conservation ou d'autres dispositifs selon une base de ventilation spécifique au réservoir plutôt qu'une soupape de sûreté conventionnelle pour récipient sous pression. Le code de l'équipement protégé et la plage de pression admissible doivent être identifiés avant de sélectionner une famille de dispositifs.
Avertissement de portée : Ne considérez pas chaque piquage de réservoir marqué “ évent ” ou “ décharge ” comme une application de soupape de sûreté pour récipient sous pression. Confirmez le code de conception du réservoir, la pression et le vide maximum admissibles, la respiration normale, le remplissage/vidange, les effets thermiques et le cas d'exposition d'urgence.
Définir le scénario de décharge avant de sélectionner la soupape
Le scénario de décharge est l'événement qui provoque le dépassement de la pression admissible de l'équipement protégé. Dans les systèmes de l'industrie pétrolière, le scénario de décharge est la base du dimensionnement et de la sélection. Sans lui, la demande de soupape n'est qu'une description mécanique, pas une spécification d'ingénierie.
Les scénarios de décharge courants dans l'industrie pétrolière comprennent la sortie bloquée, l'exposition au feu externe, la dilatation thermique, la défaillance d'une vanne de régulation, la défaillance d'un régulateur, la rupture de tube, la défaillance d'une utilité, la surpression en sortie de compresseur et la décharge biphasique ou flash.
| Scénario de décharge | Ce qui doit être confirmé | Risque de sélection en cas d'absence |
|---|---|---|
| Sortie bloquée | Source de pression amont maximale, chemin d'écoulement, fluide et débit de décharge requis | La soupape peut être sous-dimensionnée ou sélectionnée pour une base de débit incorrecte |
| Exposition au feu | Surface mouillée, réponse du fluide, température de décharge et base du système de décharge | Les exigences de température, de capacité et de matériaux peuvent être erronées |
| Dilatation thermique | Volume de liquide piégé, apport de chaleur, augmentation de pression et exigence de décharge à faible capacité | La soupape peut être surdimensionnée ou ne pas convenir à une fonction de dilatation de liquide |
| Défaillance d'une vanne de régulation ou d'un régulateur | Position de défaillance, pression amont, classification de l'équipement aval et base de capacité de décharge | L'équipement protégé peut ne pas être vérifié par rapport à la pression d'alimentation maximale |
| Rupture de tube d'échangeur de chaleur | Côté haute pression, côté basse pression, propriétés du fluide et hypothèses transitoires | Le flux transitoire, le comportement de phase et les limites de pression peuvent être mal interprétés |
| Décharge biphasique ou flash | Données du fluide, condition de décharge, base de la méthode et examen par le fabricant | Les hypothèses monophasiques peuvent être dangereuses ou incomplètes |
Dans le contexte des systèmes de décharge, l'API 521 est couramment associée à l'examen des systèmes de décharge de pression et de dépressurisation. Les acheteurs peuvent consulter le guide de ZOBAI pour un aperçu dédié. Systèmes de décharge API 521 guide pour un aperçu dédié.
Propriété du scénario et preuves de calcul
Le scénario déterminant doit être approuvé par l'ingénieur responsable des procédés ou de l'équipement. Un fournisseur de soupapes peut identifier des données manquantes ou examiner une fonction déclarée, mais ne doit pas sélectionner silencieusement un scénario d'incendie, de sortie bloquée, de rupture de tube ou de réaction pour le compte de l'usine.
| Entrée du scénario | Fonction responsable typique | Preuve avant la libération du bon de commande |
|---|---|---|
| Équipement protégé et limite de pression admissible | Ingénierie mécanique / équipement | Fiche technique de l'équipement, base de code, MAWP ou pression de conception |
| Scénarios de surpression crédibles | Ingénierie des procédés / sécurité des procédés | Étude de décharge, action HAZOP, base de conception, calcul approuvé |
| Charge de décharge requise et phase | Ingénierie des procédés | Calcul avec propriétés du fluide et conditions de décharge |
| Pression du système de torche ou d'évacuation | Ingénierie des procédés / système de torche | Modèle hydraulique, cas de décharge simultanée, pression du nœud |
| Modèle de soupape et capacité supportée | Ingénierie d'application de la soupape | Données fabricant et preuves de capacité acceptées par le projet |
Cas d'incendie, rupture de tube et limites biphasiques
Ces cas nécessitent plus qu'une simple mention sur la demande de devis (RFQ). Un cas d'incendie dépend de la surface mouillée applicable, de l'apport de chaleur, de la réponse du fluide et des hypothèses de dépressurisation. La rupture de tube dépend des systèmes haute et basse pression, du flux transitoire, de l'inventaire en amont et de la crédibilité d'une rupture complète. Le décharge de phase ou biphasique nécessite une méthode approuvée et des données thermodynamiques fiables. La norme API 521 fournit des directives officielles sur les systèmes de décharge de pression et de dépressurisation pour les installations pétrolières, pétrochimiques, GNL, gazières et connexes dans son champ d'application, mais elle ne remplace pas le calcul du projet. Consulter les informations officielles de la norme API 521.
Scénario d'ingénierie illustratif : Une soupape de décharge d'échangeur de chaleur a été initialement chiffrée à partir de la taille de la buse côté basse pression et de la pression de tarage existante. L'examen ultérieur de rupture de tube a montré un flux transitoire beaucoup plus important et une condition de phase différente. La correction a consisté à approuver d'abord le scénario et la charge requise, puis à sélectionner à nouveau la soupape et le système de décharge. La prévention consiste à traiter la rupture de tube comme un calcul de procédé, et non comme un simple remplacement de plaque signalétique.
Confirmer les termes de pression : Pression de service, MAWP, Pression de tarage et Surpression
Les termes de pression sont souvent confondus dans les demandes de soupapes de sûreté. Pour les applications de raffinerie, cette confusion peut entraîner une mauvaise pression de tarage, une marge de fonctionnement insuffisante ou des hypothèses de dimensionnement incorrectes.
Schéma conceptuel simplifié ; aucune valeur de capacité calculée ou capacité de décharge certifiée n'est indiquée.
| Terme | Signification lors de la sélection | Pourquoi c'est important |
|---|---|---|
| Pression de service | Pression normale du procédé | Aide à vérifier la marge sous la pression de tarage |
| Pression de service maximale | Condition de fonctionnement la plus élevée attendue | Aide à prévenir le miroitement, les fuites ou les ouvertures intempestives |
| Pression de calcul / PMSE (Pression Maximale de Service) | Pression limite de l'équipement protégé | Définit la base de protection et le code applicable |
| Pression de tarage | Pression de tarage de l'ouverture de la soupape | Doit être compatible avec les exigences de protection de l'équipement |
| Surpression / accumulation | Augmentation de pression pendant la décharge | Affecte la pression de décharge et la base de capacité |
| Taux de retour / pression de refermeture | Comportement de fermeture de la soupape après la décharge | Important pour la récupération du procédé et le risque de fuite |
La pression de tarage n'est pas la même que la pression de service
La pression de tarage d'une soupape ne doit pas être sélectionnée simplement en copiant la pression de fonctionnement normale. Il doit y avoir une marge de fonctionnement suffisante pour éviter le miroitement, les fuites ou les ouvertures fréquentes. Dans le même temps, la pression de tarage doit protéger l'équipement dans les limites de pression autorisées.
La Pression Maximale de Service (PMS) / Pression de Conception doit être confirmée par rapport à l'équipement protégé
La Pression Maximale de Service (PMS) ou la pression de conception doit provenir de la documentation de l'équipement protégé. Elle ne doit pas être déduite de la classe de bride seule. Avant de soumettre un devis, veuillez fournir la fiche technique de l'équipement ou la PMS / pression de conception confirmée, ainsi que la pression de tarage proposée.
Pression de décharge, accumulation et pression de tarage de fin de test (CDTP) doivent être séparées
Pression de décharge est la pression utilisée avec la condition de décharge pour l'évaluation de la capacité. Accumulation est référencée à la frontière de pression de l'équipement protégé pendant l'événement. Pression d'épreuve différentielle à froid (CDTP) est un réglage de test en atelier qui peut tenir compte de la température de service spécifiée et de la contre-pression constante superposée pour la conception exacte de la soupape et la procédure approuvée. La CDTP n'est pas une correction de champ universelle que l'approvisionnement doit calculer indépendamment.
| Enregistrement de pression | Ce qu'il supporte | Ce qu'il ne prouve pas seul |
|---|---|---|
| MAWP / enregistrement de la pression de conception de l'équipement | Enveloppe de pression protégée | Capacité de vanne ou installation correcte |
| Base d'ajustement de pression approuvée | Réglage d'ouverture de champ requis | Capacité de décharge complète ou CDTP en atelier |
| Instruction CDTP | Correction approuvée en atelier pour la vanne et le service spécifiés | Adaptabilité à la contre-pression variable ou stabilité du système |
| Enregistrement de la pression de réglage finale | Réglage final sur banc dans les conditions de test spécifiées | Scénario de décharge correct, capacité ou pression du nœud de torche |
Capacité de décharge requise distincte de la taille de raccordement
La capacité de décharge requise est l'un des critères de sélection les plus importants. Elle n'est pas identique à la taille nominale. Une soupape avec une bride plus grande n'a pas automatiquement une capacité documentée ou certifiée suffisante, et une connexion plus petite ne signifie pas automatiquement une capacité inadéquate.
Pour des concepts de capacité détaillés, consultez le dimensionnement des soupapes de sûreté et à la capacité de décharge certifiée guide de ZOBAI. Pour le contexte de dimensionnement lié aux normes, consultez les Dimensionnement des soupapes de sûreté selon API 520 guide.
| Élément de capacité | Ce que cela signifie | Ce que l'acheteur doit fournir |
|---|---|---|
| Capacité de décharge requise | Le débit requis pour protéger l'équipement dans le cas déterminant | Débit massique ou volumique, phase du fluide, base de calcul et scénario déterminant |
| Surface requise | La surface de section calculée nécessaire pour le cas de décharge | Résultat du calcul, base normative et propriétés du fluide si disponibles |
| Orifice sélectionné / conception de la soupape | Le trajet d'écoulement interne et la configuration de soupape sélectionnés par le fabricant | Fiche technique, limites du modèle et exigences de revue du fabricant |
| Capacité documentée ou certifiée | Capacité supportée par les données du fabricant et la documentation applicable | Portée du document requis, exigence d'inspection et spécification du projet |
| Taille de raccordement | Ajustement mécanique de l'entrée et de la sortie | Norme de bride ou de filetage, classe de pression, type de portée et disposition d'installation |
Ne pas sélectionner uniquement en fonction de la taille de connexion. La taille de la connexion affecte l'ajustement de l'installation, mais la capacité dépend du débit de décharge, des propriétés du fluide, de la pression et de la température de décharge, de l'orifice, de la conception de la soupape et des données du fabricant.
Utiliser une chaîne d'approbation de capacité
La soupape sélectionnée doit être approuvée par une chaîne traçable plutôt que par sa taille nominale :
Charge de décharge déterminante → surface d'écoulement requise → modèle et orifice sélectionnés → capacité documentée ou certifiée → correction de la contre-pression → vérification du système installé.
API 520 Partie I, 10ème édition est la référence officielle de dimensionnement et de sélection de l'API pour les dispositifs de décharge de pression dans les raffineries dans son champ d'application. Elle soutient le processus de dimensionnement et de sélection ; elle ne crée pas le scénario de décharge du procédé ni ne prouve qu'un devis correspond au projet.
La base de fluide de capacité doit correspondre au service
| Capacité déclarée | Vérification croisée requise | Erreur courante |
|---|---|---|
| Capacité air / gaz | Composition du gaz, poids moléculaire, compressibilité, pression, température et contre-pression | Application directe d'une valeur d'air à un gaz de procédé chaud |
| Capacité vapeur | État saturé ou surchauffé, pression de décharge, température et base normative | Utilisation de la capacité vapeur pour les vapeurs d'hydrocarbures |
| Capacité liquide | Densité, viscosité, pression de vapeur, vaporisation flash et contre-pression | Utilisation de la capacité certifiée gaz pour service liquide |
| Capacité diphasique | Méthode approuvée, comportement de phase, condition d'entrée et acceptation du fabricant | Application de coefficients monophasiques |
Scénario d'ingénierie illustratif : une soupape de remplacement de même taille avait la pression de tarage correcte mais un orifice effectif plus petit. L'usine avait augmenté le débit depuis l'installation d'origine. L'erreur n'a été détectée que lors du recalcul de la charge en sortie bloquée. La correction a consisté à sélectionner un orifice supporté plus grand et à vérifier le collecteur de sortie. La prévention consiste à revalider la capacité après un goulot d'étranglement ou un changement de débit.
Vérifier les limites de milieu, de phase, de température et de matériau
Les services de l'industrie pétrolière peuvent impliquer des vapeurs d'hydrocarbures, du gaz, du liquide, de la vapeur, de l'huile chaude, des liquides flash, du gaz corrosif (sour gas), des composants corrosifs, des fluides sales, des fluides cireux ou des milieux polymérisants. Le milieu et la phase influencent le dimensionnement, la sélection de la garniture, les attentes en matière de fuite au siège, la compatibilité des matériaux, la fréquence de maintenance et la conception de la décharge.
| Fluide / Phase | Préoccupation de sélection | Confirmation nécessaire |
|---|---|---|
| Gaz ou vapeur propre | Base de capacité, pression de tarage, contre-pression et collecteur de décharge | Propriétés du gaz, pression, température et condition de décharge |
| Vapeur d'hydrocarbures | Cas d'incendie, système de décharge, examen des matériaux et de la documentation | Scénario de décharge, composition, température de décharge et portée du document |
| Liquide | Dilatation thermique, méthode de décharge liquide, stabilité et confinement de la décharge | Propriétés du liquide, volume piégé, source de pression et routage de sortie |
| Écoulement de liquide flash ou biphasique | Base de calcul, condition de décharge et examen par le fabricant | Données du fluide, comportement de phase, méthode de calcul et acceptation du projet |
| Service acide ou corrosif | Examen des matériaux du corps, de la garniture, du ressort, du soufflet, du joint et de l'étanchéité | Composition du fluide, concentration, température et spécification des matériaux du projet |
| Huile ou vapeur à haute température | Évaluation pression-température, ressort, siège, joint et examen de la dilatation thermique | Température de décharge, classification des matériaux, conception du chapeau et exigences du siège |
| Milieux sales, cireux ou polymérisables | Blocage, fuite, colmatage, maintenance et revue des matériaux | Propreté, solides, viscosité, intervalle de maintenance et historique de service |
La nuance de matériau seule ne prouve pas l'adéquation au service
Un nom de matériau tel que WCB, CF8M, acier inoxydable ou acier allié ne suffit pas à prouver l'adéquation. Le corps, le chapeau, la tuyère, le disque, le guide, le ressort, le soufflet, le joint et le siège sélectionnés doivent correspondre aux conditions de service et aux spécifications du projet.
Si le service est corrosif, acide, sale, à haute température ou polymérisable, la demande de devis (RFQ) doit identifier clairement la condition de service au lieu de demander uniquement une nuance de matériau.
Le service H2S n'est pas une spécification matérielle universelle
“ Matériau NACE ” n'est pas une exigence complète pour une demande de devis (RFQ). Le document applicable pour le service H2S dépend du segment de l'usine et de l'environnement. ISO 15156-1:2020 traite des matériaux pour les environnements contenant du H2S dans la production de pétrole et de gaz et le traitement du gaz naturel. Les environnements de raffinerie et de traitement connexes peuvent plutôt utiliser le matériau spécifié par le projet ISO 17945 / NACE MR0103 voie pour la résistance à la fissuration par déformation sous contrainte sulfhydrique. Aucun des deux documents ne remplace l'examen de la corrosion pour la piqûration, la fissuration par les chlorures, la sulfuration à haute température, la corrosion par acide naphténique, l'érosion ou la compatibilité des joints non métalliques.
Frontière matérielle : indiquer le H réel2Pression partielle, phase aqueuse, chlorure, pH, température, dureté, traitement thermique, condition de soudage et classe de matériaux du projet le cas échéant. Une note générique “ service corrosif ” n'est pas suffisante pour approuver chaque composant.
Examiner les matériaux par composant et par mode de défaillance
| Composant | Préoccupation de défaillance dans l'industrie pétrolière | Vérification RFQ / Approbation |
|---|---|---|
| Corps et chapeau | Pression-température nominale, corrosion générale, sulfuration, exposition externe | Nuance de matériau, traitement thermique, base de classification, revêtement et traçabilité |
| Ajutage, disque et siège | Érosion, dépôts, piqûres, grippage, fuite | Matériau de garniture mouillée, dureté, type de siège, état de surface |
| Guidage et tige | Encrassement, cire, polymère, produits de corrosion, désalignement | Jeu, association de matériaux, propreté, accès de maintenance |
| Ressort | Relaxation à haute température, corrosion atmosphérique, H2Exposition au soufre (S) | Matière du ressort, base de température, environnement du chapeau, plage |
| Soufflet | Fatigue, corrosion, fuite par piqûre, évent de chapeau bloqué | Matière, limite pression-température, disposition de l'évent, méthode d'inspection |
| Sièges et joints souples | Gonflement, durcissement, extrusion, dommages par décompression | Compatibilité élastomère/polymère, température, cycles de pression, exigence de résistance au feu |
Scénario d'ingénierie illustratif : Une demande de devis de raffinerie spécifiait uniquement “ acier inoxydable conforme NACE ”. L'examen technique a révélé que le service était humide (H)2dans le raffinage aval, tandis que le fournisseur avait supposé une base de matériaux ISO 15156 en amont. La correction consistait à définir la norme du projet pour le service corrosif, la portée des composants, la dureté, le traitement thermique et les certificats de matériaux. La prévention consiste à nommer le document applicable et l'environnement de service plutôt qu'à utiliser “ NACE ” comme adjectif générique.
Revue de la contre-pression, du collecteur de décharge et de la configuration de la soupape
La contre-pression est un problème majeur de sélection dans les systèmes de décharge de pression de raffinerie. Elle peut provenir d'un collecteur de décharge, d'un système de torche, d'une ligne de ventilation, d'une longue tuyauterie de sortie ou d'autres dispositifs de décharge connectés. Elle peut être constante ou variable. Elle peut exister avant l'ouverture de la soupape, ou elle peut être générée pendant la décharge.

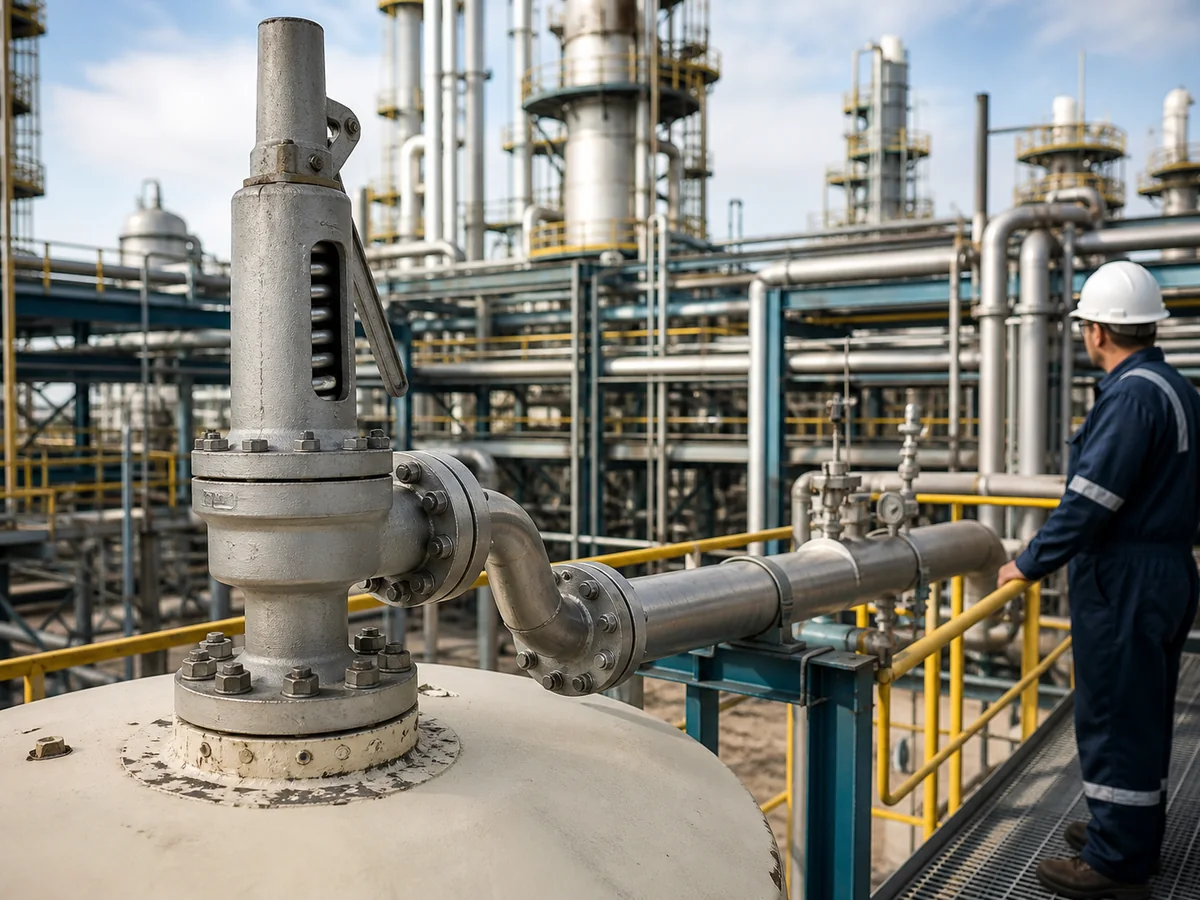

Illustration simplifiée de la décharge et de la contre-pression ; il ne s'agit pas d'un dessin de construction ni d'une conception certifiée de système de décharge.
La contre-pression peut affecter la capacité, le comportement à l'ouverture, la stabilité et les fuites. Par conséquent, le type de soupape ne doit pas être sélectionné uniquement par son nom. Pour une explication technique plus approfondie, consultez le guide de ZOBAI Contre-pression et soufflet guide.
| Configuration de la soupape | Quand cela peut être considéré | Données encore requises |
|---|---|---|
| Soupape conventionnelle à ressort | Dispositifs de décharge simples avec contre-pression acceptable | Contre-pression, marge de fonctionnement, pression de tarage, fluide et capacité |
| Soupape de sûreté équilibrée par soufflet | Applications où l'influence de la contre-pression doit être examinée | Matériau du soufflet, évent du chapeau, type de contre-pression, température et corrosion |
| Soupape de sûreté pilotée | Certaines applications haute pression ou à marge de fonctionnement serrée | Compatibilité du pilote, ligne de détection, propreté, fluide, maintenance et acceptation du projet |
Limite de sélection : Une conception à soufflet ou pilotée ne doit pas être considérée comme une solution automatique. La quantité et le type de contre-pression, le fluide, la température, la corrosion, l'évent, la maintenance et l'acceptation du projet doivent être examinés.
Les collecteurs de torche communs nécessitent une revue de décharge simultanée
Une soupape connectée à une torche peut subir une pression superposée avant l'ouverture et une pression accumulée supplémentaire après l'entrée du flux dans le collecteur. La pression de sortie pertinente est la pression du nœud pour la combinaison de décharge dominante, et non simplement la pression normale du collecteur de torche. L'examen doit identifier les soupapes de décharge coïncidentes, les événements de cause commune, les cas d'exploitation du système de torche, et si la contre-pression est constante ou variable.
| Entrée torche / collecteur | Pourquoi c'est important | Preuves requises |
|---|---|---|
| Pression normale et maximale du collecteur | Définit la plage de pression superposée | Données de fonctionnement et étude de torche |
| Combinaison de décharge simultanée | Contrôle le débit total du collecteur et la pression du nœud | Résumé de la charge de décharge approuvée |
| Pression du nœud de sortie de la soupape | Utilisé pour la configuration et la révision de capacité | Sortie du modèle hydraulique |
| Tuyau de sortie, coudes, réducteurs, silencieux | Générer la contre-pression locale accumulée | Liste isométrique ou de ligne et calcul hydraulique |
| Élimination des liquides et drainage | La charge de liquide ou l'accumulation peut ajouter de la pression de sortie et des vibrations | Examen de la disposition, de l'élévation, du drainage et de l'exploitation |
Limites de configuration de la soupape
Une soupape conventionnelle peut être acceptable uniquement dans les limites de contre-pression et de stabilité spécifiques à son modèle. Un soufflet équilibré peut réduire l'effet spécifié de la pression de sortie sur le mécanisme à ressort, mais il n'élimine pas toutes les considérations de correction de capacité, de fatigue, de corrosion, de ventilation ou de défaillance. Une soupape pilotée nécessite également un examen de l'échappement du pilote, du routage de la ligne de détection, de la pression du dôme, de l'encrassement, de la condensation, du gel et de la propreté du service.
API 520 Partie II, 7ème Édition aborde l'installation et comprend une voie d'analyse d'ingénierie pour les installations d'appareils de décharge de pression dans son périmètre de raffinerie.
Scénario d'ingénierie illustratif : une soupape conventionnelle a commencé à vibrer après qu'une nouvelle unité a été connectée au même collecteur de torche. La soupape elle-même n'avait pas changé. La nouvelle combinaison de décharge simultanée a augmenté la pression du nœud de sortie et modifié l'équilibre de pression d'entrée/sortie. La correction a consisté à mettre à jour le modèle de torche, la correction de capacité, la configuration de la soupape et l'examen de la tuyauterie de sortie. La prévention consiste à déclencher une gestion du changement (MOC) chaque fois que les utilisateurs de la torche ou la pression de fonctionnement du collecteur changent.
Confirmer le standard de raccordement, la perte à l'admission et la tuyauterie de sortie
, les données de connexion mécanique sont nécessaires, mais elles ne suffisent pas à elles seules. Les acheteurs doivent confirmer la taille d'entrée, la taille de sortie, standard et dimensions des brides, la classe de pression, le type de face, le matériau, l'exigence de joint et la disposition d'installation.
Pour les services à haute température ou de raffinerie, la connexion sélectionnée et le matériau du corps doivent également être vérifiés par rapport à caractéristiques de pression-température, pas seulement la classe de bride nominale.
La tuyauterie d'admission et de sortie peut également affecter les performances de la soupape de sûreté. Une perte de pression excessive à l'admission peut contribuer au martèlement ou à l'instabilité. Une tuyauterie de sortie non supportée peut imposer des charges mécaniques sur le corps de la soupape. Pour un examen plus approfondi de l'installation, voir le guide d'installation des soupapes de sûreté.
| Tuyauterie / Installation | Que vérifier | Risque en cas d'ignorance |
|---|---|---|
| Tuyauterie d'admission | Routage court et direct si possible ; examen de la perte de pression | Martèlement, instabilité ou marge de capacité réduite |
| Raccordement d'entrée | Taille, norme de bride, classe et exigence de joint | Erreur d'ajustement ou inadéquation de la classe pression-température |
| Tuyauterie de sortie | Destination de la décharge, contre-pression, support et force de réaction | Charge mécanique, vibration ou décharge non sécuritaire |
| Drainage | Éviter l'accumulation de liquide le cas échéant | Corrosion, gel, blocage ou restriction de sortie |
| Évent du chapeau | Particulièrement important pour les conceptions équilibrées par soufflet | La compensation de la contre-pression peut être compromise |
| Support | La tuyauterie de sortie lourde ne doit pas être supportée par le corps de la soupape | Contrainte du corps, fuite de bride ou désalignement |
| Sûreté de décharge | Éviter le rejet vers le personnel, les passerelles ou les zones dangereuses | Risque pour le personnel et aménagement de l'usine non sécurisé |
Les vérifications des systèmes d'entrée et de sortie doivent être combinées
Une perte de pression d'entrée élevée et une contre-pression de sortie élevée peuvent agir ensemble. Après l'ouverture de la soupape, la pression d'entrée à la buse peut chuter tandis que la pression de sortie augmente. La condition combinée peut réduire la levée effective et provoquer des vibrations, un cyclage rapide, une perte de capacité, des dommages au siège ou des fuites après décharge.
| Vérification d'installation | Question d'ingénierie | Preuve |
|---|---|---|
| Branche d'admission | La voie est-elle courte et exempte de restrictions, de poches et de vannes d'isolement fermées évitables ? | P&ID, isométrique, calcul de perte de pression |
| Résistance hydraulique de sortie | Quelle contre-pression s'accumule au débit requis ? | Calcul du débit de sortie ou modèle de torche |
| Charges de tuyauterie et mouvements thermiques | La soupape supporte-t-elle le poids de la tuyauterie, la réaction ou la contrainte thermique ? | Disposition du support et examen des contraintes |
| Drainage et points bas | Le condensat ou le liquide peut-il s'accumuler ? | Élévation, drains, traçage thermique, examen opérationnel |
| Évent du chapeau à soufflet / échappement du pilote | Le chemin d'évent fonctionnel est-il ouvert et acheminé en toute sécurité ? | Dessin d'ensemble, inspection d'installation |
Modifications nécessitant une gestion du changement (MOC) et une revalidation
- Débit de procédé, composition de l'alimentation, pression de fonctionnement ou changements d'apport de chaleur.
- Capacité de nouvelle vanne de régulation, pompe, compresseur, source utilitaire ou source de pression en amont.
- Utilisateurs de collecteur de torche, changements de pression normale du collecteur, de séparateur, de silencieux ou de tuyauterie de sortie.
- Changements d'isolation, de traçage thermique, de drainage, de capot de protection ou de routage de décharge.
- Substitution de modèle de soupape, d'orifice, de soufflet, de système pilote, de type de siège ou de matériau.
- Vibrations répétées, fuites, corrosion, échec du test tel que trouvé, ou dérive inexpliquée de la pression de tarage.
Le remplacement dans les systèmes de l'industrie pétrolière nécessite plus qu'une simple correspondance de la plaque signalétique
Les équipes de maintenance doivent souvent remplacer une soupape de sûreté de raffinerie en raison de fuites, de corrosion, d'échecs de test, de modèles obsolètes, de garniture endommagée ou de planification d'arrêt. Le remplacement ne doit pas être basé uniquement sur la similitude visuelle, la taille de la bride ou la pression de tarage.
Que vérifier sur la soupape existante
- Photo de la plaque signalétique et numéro d'identification.
- Fabricant et modèle si visible.
- Taille d'entrée et de sortie.
- Pression de tarage et marquage de capacité si disponibles.
- Matériau du corps et de la garniture.
- Fluide de service et photos d'installation.
- Dernier enregistrement de calibration ou de test.
Quand une révision d'ingénierie est nécessaire
Une révision d'ingénierie est nécessaire lorsque le service a changé, la capacité requise est inconnue, l'ancienne soupape a fuité ou vibré, le système de décharge a changé, le matériau est incertain ou la documentation d'origine est incomplète.
Flux de travail de vérification de remplacement
| Étape | Vérifier | Ne pas présumer |
|---|---|---|
| 1. Identifier la soupape existante | Identification, plaque signalétique, modèle, pression de tarage, taille d'entrée/sortie et matériau | Que l'ancienne soupape a été correctement sélectionnée pour le service actuel |
| 2. Confirmer l'équipement protégé | Fiche technique de l'équipement, pression maximale de calcul (MAWP)/pression de conception et condition de service | Que la classe de bride correspond à la limite de pression de l'équipement |
| 3. Re-vérifier le scénario de décharge | Sortie bloquée, incendie, dilatation thermique, rupture de tube ou autre cas | Que le scénario d'origine s'applique toujours |
| 4. Vérifier la base de capacité | Capacité de décharge requise, marquage de capacité ou ancien calcul | Qu'une même taille signifie une même capacité |
| 5. Examiner les conditions d'installation | Pertes à l'admission, support de sortie, trajet de décharge et contre-pression | Que la fuite ou le chattering ne sont que des défauts de la soupape |
Une ancienne plaque signalétique est une preuve d'identification, pas une base de conception actuelle.
L'ancienne plaque signalétique peut identifier le fabricant, le modèle, la pression de tarage, le raccordement et le marquage. Elle ne peut pas prouver que la soupape d'origine a été correctement sélectionnée, que le procédé n'a pas changé, que la capacité requise actuelle est inchangée, ou que le collecteur de décharge reste dans les limites de la base d'origine.
Chaîne de preuves de remise en service
| Étape | Vérification minimale | Preuve de libération |
|---|---|---|
| Tel que trouvé | Pression de tarage, fuite, état du joint, dépôts, corrosion, état du soufflet/pilote | Rapport et photos tels que trouvés |
| Réparation / remplacement | Pièces, plage de ressort, géométrie du siège, configuration des matériaux et du modèle | Carnet de voyage de réparation ou enregistrement de fabrication du fournisseur |
| Tests après installation | Pression de tarage/CDTP, étanchéité du siège, contrôles fonctionnels, tests de pression requis | Rapports de test signés |
| Installation | Identification correcte, orientation, propreté de l'entrée, support de sortie, évents, drains, état d'isolement | Liste de contrôle d'installation |
| Clôture d'ingénierie | Scénario de décharge, capacité, contre-pression/flare, MOC et écarts clôturés | Approbation de l'ingénieur responsable |
Pour les services ASME/NBIC applicables, le Le Certificat d'Autorisation VR du National Board prend en charge un système qualité autorisé pour la réparation de soupapes de sûreté. Il ne remplace pas le calcul de décharge actuel, l'examen du système installé ou l'acceptation par le propriétaire.
Liste de contrôle des données RFQ pour l'examen des soupapes de sûreté dans l'industrie pétrolière
Une RFQ complète aide ZOBAI à examiner l'application plus rapidement et réduit le risque de deviser une configuration incorrecte. L'acheteur n'a pas besoin d'avoir tous les calculs terminés avant de contacter ZOBAI, mais les données manquantes doivent être clairement identifiées.
Données RFQ minimales avant l'examen technique
Si la fiche technique complète n'est pas prête, commencez par ces cinq éléments avant de demander un examen préliminaire de soupape de sûreté pour l'industrie pétrolière :
- Équipement protégé : cuve, échangeur de chaleur, ligne de décharge de pompe, système de compresseur, section de pipeline, skid ou autre équipement.
- Scénario de décharge : cas d'incendie, sortie bloquée, dilatation thermique, rupture de tube, défaillance de régulateur, défaillance de contrôle ou autre cas confirmé.
- Base de pression : pression de service, MAWP / pression de conception, pression de tarage proposée et base de surpression admissible.
- Capacité requise : débit de décharge requis, phase du fluide et base de calcul si disponible.
- Contre-pression / décharge : contre-pression superposée, contre-pression accumulée, collecteur de décharge, connexion torche / évent ou routage de sortie.
Graphique de préparation de demande de devis ; pas une fiche technique officielle, un certificat, un rapport de test ou une preuve de capacité.
| Données RFQ | Détail requis | Statut à indiquer si manquant |
|---|---|---|
| Équipement protégé | Cuve, échangeur de chaleur, ligne, pompe, compresseur, skid ou autre équipement | Confirmation utilisateur requise |
| Scénario de décharge | Incendie, sortie bloquée, dilatation thermique, rupture de tube, défaillance de régulateur ou autre cas | Confirmation du procédé / projet requise |
| Milieu et phase | Gaz, vapeur, liquide, liquide flash, biphasique ou autre condition | Confirmation du fluide requise |
| Données de pression | Pression de service, Pression Maximale de Carcasse (PMC) / pression de conception et pression de tarage proposée | Fiche technique ou base de projet requise |
| Capacité de décharge requise | Débit requis et base de calcul, si disponible | Base de dimensionnement requise |
| Température de décharge | Température lors de la décharge, pas seulement la température de fonctionnement normale | Condition de décharge requise |
| Contre-pression | Superposée et accumulée ; constante ou variable | Examen de la décharge requis |
| Raccordement | Taille d'entrée/sortie, norme de bride, classe de pression et type de joint | Données d'interface mécanique requises |
| Exigences matérielles | Corps, garniture, siège, ressort, soufflet et joint si spécifié | Spécification du service/matériau requise |
| Documents requis | Fiche technique, dessin, rapport de test, certificat matière et base de calcul de débit | Périmètre d'achat / d'inspection requis |
Vérification de l'exhaustivité de la demande de devis
Si l'équipement protégé, le scénario de décharge, la base de pression et la capacité requise sont tous manquants, la demande n'est pas prête pour la sélection finale de la soupape. Elle peut toujours être envoyée pour discussion préliminaire, mais les éléments manquants doivent être clairement marqués comme à confirmer.
Points de contrôle technique de la commande d'achat
| Point de contrôle | Doit être approuvé avant la libération inconditionnelle de la commande d'achat |
|---|---|
| Base de service | Équipement protégé, scénario de référence, charge requise, phase du fluide, pression et température de décharge |
| Base de pression | Pression maximale de service/pression de conception, pression de tarage, surpression/accumulation admissible, marge de fonctionnement, CDTP le cas échéant |
| Capacité exacte de la soupape | Fabricant, modèle, orifice, configuration, capacité supportée et facteurs de correction |
| Contre-pression et installation | Pression superposée/intégrée, nœud de torche, perte d'admission, tuyauterie de sortie, support, drains et évents |
| Matériaux des composants | Corps, garniture, guide, ressort, pièces du soufflet/pilote, siège souple, joint, base pour service acide et température |
| Documents et écarts | Fiche technique approuvée, schéma d'ensemble, plaque signalétique, preuves de capacité, tests, MTC, ITP et liste des écarts clos |
Matrice de responsabilité RFQ
| Informations | Responsabilité de l'acheteur / de l'EPC | Responsabilité du fournisseur |
|---|---|---|
| Scénario de décharge et capacité requise | Fournir ou identifier comme en attente d'approbation par l'ingénieur responsable | Examiner la base déclarée ; ne pas inventer le cas du procédé |
| Sélection de la soupape | Approuver les exigences de l'application et les dérogations | Proposer le modèle exact, l'orifice, la configuration et les limitations |
| Matériaux | Définir l'environnement du procédé et les règles de matériaux du projet | Identifier les matériaux des composants et les exceptions |
| Documentation | Définir les certificats, tests, points de contrôle et formats requis | Confirmer l'inclusion, la portée, le calendrier et la traçabilité |
| Installation | Fournir les données de tuyauterie et de contre-pression/flare | Indiquer les limites d'installation spécifiques au modèle |
Ce que ce guide ne remplace pas
Ce guide est destiné à aider les acheteurs de l'industrie pétrolière à préparer de meilleures données de sélection et de RFQ. Il ne remplace pas le calcul de décharge formel, l'analyse des risques du procédé, l'interprétation des codes, l'analyse du système de torche, les données de capacité du fabricant ou l'approbation finale par l'ingénieur responsable.
La sélection finale de la soupape dépend de l'équipement protégé réel, du scénario de décharge confirmé, du fluide et de sa phase, de la pression de service et de la MAWP, de la pression de tarage, de la capacité de décharge requise, de la température de décharge, de la contre-pression, de la tuyauterie d'entrée et de sortie, du modèle de soupape sélectionné, des données du fabricant, de la version de la norme applicable, des spécifications du projet et des exigences réglementaires locales.
Normes et notes de référence
Références techniques pour le contexte des normes
La sélection des soupapes de sûreté dans l'industrie pétrolière nécessite généralement plusieurs documents aux rôles différents. Les normes sont des cadres de preuve et de contrôle ; elles ne remplacent pas le scénario de décharge du projet, les données sur les fluides, l'analyse du torche, ou les preuves de capacité exactes du fabricant.
| Source officielle | Rôle principal | Limites importantes |
|---|---|---|
| API 520 Partie I | Dimensionnement et sélection des dispositifs de décharge de pression dans les raffineries dans son champ d'application | Ne définit pas le scénario de procédé ni n'approuve une cotation fournisseur en soi |
| API 520 Partie II | Analyse d'installation et d'ingénierie pour les installations de dispositifs de décharge de pression | Ne corrige pas une soupape sous-dimensionnée ou des données manquantes sur le système de torche |
| Norme API 521 | Guide des systèmes de décharge de pression et de dépressurisation pour les installations couvertes dans les secteurs du pétrole, de la pétrochimie, du gaz et du GNL | Ne remplace pas les calculs de décharge et de torche spécifiques au projet |
| ASME BPVC Section VIII, Division 1 | Contexte de construction de récipients sous pression et de protection contre les surpressions | Doit être appliqué avec l'édition adoptée, la juridiction et les exigences du projet |
| ASME BPVC Section XIII | Règles pour la protection contre les surpressions et la conception, le matériau, l'inspection, l'assemblage, les tests et le marquage des dispositifs de décharge de pression | Ne détermine pas la charge de décharge de l'installation ni la pression du nœud de torche |
| API 527 | Méthodes de test d'étanchéité du siège et acceptation pour les soupapes de sûreté applicables | L'acceptation de la fuite au siège ne constitue pas une certification de capacité |
| ISO 4126-1 | Exigences générales des produits pour les soupapes de sûreté | Il s'agit d'une norme de produit, pas d'une norme complète de conception d'application |
| ISO 15156-1 | Principes généraux de sélection des matériaux pour H2Environnements de production pétrolière/gazière et de traitement du gaz naturel contenant du soufre | Pas automatiquement la spécification correcte pour le service acide en raffinerie/aval |
| ISO 17945 / NACE MR0103 | Matériaux métalliques résistants à la fissuration par corrosion sous contrainte (SSC) pour les environnements corrosifs de raffinage du pétrole et de traitement connexe | Ne couvre pas tous les mécanismes de défaillance dus à la corrosion ou aux matériaux non métalliques |
| National Board NB-18 | Informations consultables sur les fabricants, assembleurs et appareils certifiés | La liste des fabricants ne prouve pas que chaque modèle ou configuration citée est certifié |
| National Board VR | Voie de qualité autorisée pour la réparation des soupapes de décharge applicables | Ne remplace pas la revalidation de capacité, la gestion du changement (MOC) ou l'examen de l'installation |
Avertissement d'édition et d'adoption : les spécifications du projet, les exigences du propriétaire, la juridiction et l'édition standard achetée contrôlent. Ne prétendez pas à la conformité, à la certification ou à l'estampillage, sauf si la soupape exacte, l'autorisation du fabricant, la conception, le marquage et les documents de commande étayent cette affirmation.
FAQ : Sélection de soupapes de sûreté pour l'industrie pétrolière
Puis-je sélectionner une soupape de sûreté pour raffinerie de pétrole uniquement par la taille de raccordement ?
La taille de la connexion ne définit pas l'interface mécanique, mais elle ne prouve pas le scénario de décharge déterminant, la surface requise, l'orifice sélectionné, la capacité certifiée, la base du fluide, la tolérance à la contre-pression ou l'acceptation par le code.
API 520 est-il suffisant pour compléter une spécification de soupape de sûreté ?
La norme API 520, parties I et II, couvre le dimensionnement, la sélection et l'installation dans leur champ d'application. Une spécification complète nécessite toujours l'équipement protégé, le scénario de décharge, les données du fluide, la base de pression, la capacité requise, la contre-pression, les matériaux, l'inspection et les documents du projet.
Quand faut-il examiner la norme API 521 pour les systèmes de décharge de pression dans l'industrie pétrolière ?
L'API 521 est pertinent pour l'analyse des systèmes de décharge de pression et de dépressurisation pour les installations pétrolières, pétrochimiques, GNL, gazières et connexes relevant de son champ d'application. Il doit être utilisé conjointement avec le calcul de décharge du projet, l'étude de torche, les spécifications du propriétaire et l'édition adoptée.
Quand une soupape de sûreté équilibrée par soufflet est-elle envisagée pour le service en raffinerie ?
Une conception à soufflet équilibré peut être envisagée lorsque la pression de sortie affecte matériellement une soupape conventionnelle, mais la plage exacte de contre-pression, la correction de capacité, le matériau du soufflet, la fatigue, la corrosion, l'évent du chapeau, la température et la condition de défaillance doivent être examinés.
Quelles informations sont nécessaires avant que ZOBAI puisse établir un devis pour une soupape de décharge de raffinerie ?
Fournir les données relatives à l'équipement protégé, au scénario de décharge, au fluide et à sa phase, à la pression de service, à la pression maximale de service (MAWP) ou à la pression de conception, à la pression de tarage, à la capacité de décharge requise, à la pression et température de décharge, à la contre-pression, aux données d'entrée/sortie, aux matériaux, aux normes, aux tests et aux exigences documentaires.
Une ancienne soupape de sûreté de raffinerie peut-elle être remplacée par une soupape de même taille de bride et de même pression de tarage ?
Pas sans revalidation. Vérifiez le scénario de décharge actuel, la capacité requise, l'orifice exact, la base du fluide, la contre-pression, la tuyauterie d'admission et de sortie, les matériaux, la certification et les changements de procédé avant d'approuver le remplacement.
La nuance du matériau à elle seule prouve-t-elle l'aptitude pour un service pétrolier acide, corrosif ou à haute température ?
Les matériaux des composants, la dureté, le traitement thermique, l'état de soudage, l'environnement H2S, les chlorures, la température, les mécanismes de corrosion, l'exposition du ressort et du soufflet, et la compatibilité des matériaux non métalliques doivent être examinés.
Quelle est la différence entre la capacité de décharge requise et certifiée ?
La capacité de décharge requise est le débit nécessaire pour protéger l'équipement pendant le scénario de référence. La capacité certifiée ou documentée est la capacité d'écoulement supportée d'une conception de soupape spécifique dans des conditions de fluide et de test énoncées. La capacité sélectionnée doit être égale ou supérieure à l'exigence approuvée après les corrections applicables.
Un certificat de pression de tarage peut-il prouver qu'une soupape a une capacité suffisante ?
N°. Un enregistrement de pression de tarage vérifie le réglage d'ouverture dans les conditions de test spécifiées. Il ne prouve ni la pleine levée, ni la capacité certifiée, ni la base de fluide correcte, ni l'adéquation à la contre-pression, ni les performances du système installé.
Comment le service en cas d'incendie doit-il être indiqué dans une demande de devis ?
Identifier l'équipement protégé, le scénario d'incendie applicable, la zone mouillée ou la base de calcul du projet, le fluide de décharge et sa phase, la température de décharge, la charge requise, les hypothèses de dépressurisation et l'état du système de torche ou de décharge. Ne soumettez pas uniquement les mots ‘ cas d'incendie ’.
Comment examiner le service en cas de rupture de tube ?
Confirmez les systèmes haute et basse pression, la base de rupture crédible, l'inventaire en amont et la source de pression, le débit transitoire, la phase du fluide, la température de décharge, la limite de pression côté bas et le système de décharge. La rupture de tube est un calcul de procédé, pas une hypothèse de dimensionnement de soupape.
Que faut-il fournir pour un décharge de vaporisation ou diphasique ?
Fournir la composition, l'état thermodynamique, la pression et la température, le comportement de phase attendu, la méthode de dimensionnement approuvée, la charge requise, la contre-pression et l'acceptation du fabricant. Les données de capacité monophasique gaz ou liquide ne doivent pas être appliquées automatiquement.
Comment un collecteur de torche courant affecte-t-il la sélection de la soupape ?
Un collecteur de torche courant peut créer une contre-pression variable superposée et accumulée. La sélection doit utiliser le cas de décharge simultanée prédominant et la pression du nœud de sortie de la soupape, et non uniquement la pression normale du collecteur.
Quand faut-il envisager une soupape de sûreté pilotée ?
Une conception pilotée peut être envisagée pour des exigences spécifiques de marge opérationnelle, de capacité ou de contre-pression, mais l'échappement du pilote, les lignes de détection, la condensation, le gel, l'encrassement, les services de polymérisation, la propreté, les matériaux, la maintenance et l'acceptation du projet doivent être vérifiés.
Quelle norme s'applique aux soupapes de sûreté pour services corrosifs dans les raffineries ?
Le projet doit définir l'environnement et la norme applicables. L'ISO 15156 / NACE MR0175 s'adresse à la production de pétrole et de gaz et au traitement du gaz naturel, tandis que l'ISO 17945 / NACE MR0103 traite des environnements corrosifs de raffinage de pétrole et de traitement connexe. Aucune des deux ne devrait être spécifiée de manière générique sans données de service.
Quels changements nécessitent une revalidation de la soupape de sûreté par gestion du changement (MOC) ?
Valider à nouveau après des changements de débit, de composition, de pression de fonctionnement, d'apport thermique, de pompe ou de compresseur, de vanne de régulation, de source utilitaire, de ligne de torche, de tuyauterie de sortie, d'isolation, de modèle de vanne ou de matériau, et après des bruits répétés, des fuites ou des tests échoués tels que trouvés.
Que vérifie le National Board NB-18 ?
NB-18 fournit des informations consultables sur les fabricants, les assembleurs et les appareils certifiés. L'examen doit toujours correspondre exactement au fabricant, au modèle, à la conception, à l'orifice, à la base de fluide, à la configuration et à l'enregistrement de certification.
Qu'est-ce qui doit être approuvé avant la publication du bon de commande ?
Approuver la base de calcul, la base de pression, le modèle exact et l'orifice, la capacité supportée, la contre-pression et les limites d'installation, les matériaux des composants, les tests, les certificats, le plan d'inspection et toutes les déviations techniques avant la libération inconditionnelle de la commande d'achat.
Envoyez vos données de soupape de sûreté pour l'industrie pétrolière pour revue technique
Si vous préparez une RFQ de soupape de sûreté pour raffinerie ou remplacez une soupape de décharge existante, envoyez à ZOBAI les conditions de fonctionnement, l'équipement protégé, le scénario de décharge, la base de capacité requise et les documents disponibles. Plus les données sont complètes, meilleure sera la revue technique avant devis.
