Comment sélectionner une soupape de sûreté : Guide d'ingénierie en 10 étapes

Qu'est-ce qu'une soupape de sûreté dans la protection contre la surpression ?

Une soupape de sûreté est un dispositif de décharge de pression auto-agissant qui s'ouvre automatiquement lorsque sa pression d'admission atteint la condition de tarage spécifiée. Elle décharge le fluide pour empêcher l'équipement protégé ou le système sous pression de dépasser sa limite de pression autorisée.

Les termes soupape de sûreté , soupape de décharge , soupape de sûreté-décharge , soupape de sécurité de pression , soupape de décharge de pression , Soupape de sûreté et Soupape de décharge sont parfois utilisés différemment selon l'industrie, la région et les spécifications du projet. L'abréviation seule ne définit pas la soupape correcte. La sélection doit toujours confirmer le fluide de service, la caractéristique d'ouverture, la capacité requise, la contre-pression, la température, les matériaux, l'installation et la base de certification.

Les écoulements de vapeur, de gaz, de liquide et biphasiques ne se comportent pas de la même manière lors de la décharge de pression. Une soupape adaptée à l'air comprimé propre peut être inadaptée pour un liquide en détente, de la vapeur humide, un gaz corrosif ou un milieu polymérisable, même lorsque sa classe de pression et sa taille de raccordement semblent acceptables.

Le principe fondamental de la sélection des soupapes de sûreté

Ne sélectionnez pas une soupape de sûreté uniquement par sa taille de raccordement. La taille du raccordement confirme la compatibilité mécanique. Elle ne prouve ni la capacité de décharge ni la stabilité en installation.

Les principales variables de sélection sont :

• l'équipement protégé et la frontière de pression applicable ;
• le scénario de surpression crédible et le cas de décharge déterminant ;
• la pression de tarage, la pression de décharge, la surpression, l'accumulation et le blowdown ;
• la capacité de décharge requise et la capacité certifiée par le fabricant ;
• la composition du fluide, la phase, la densité ou les propriétés moléculaires et la température de décharge ;
• la contre-pression superposée et la contre-pression développée ;
• la perte de charge à l'entrée et la résistance du système de sortie ;
• matériaux du corps, de la garniture, du ressort, du soufflet, du siège et du joint ;
• norme de raccordement, indice de pression-température et orientation d'installation ;
• code applicable, exigences de test, de certification et de documentation.

Une soupape de remplacement peut se monter directement sur une tuyauterie existante et réduire la protection d'origine si son orifice, son coefficient de débit ou sa capacité certifiée est inférieur. La première question lors de l'achat devrait donc être “ Quel cas de décharge cette soupape doit-elle protéger ? ” plutôt que “ Quelle taille de bride est requise ? ”

Étape 1 : Identifier l'équipement protégé et le scénario de décharge crédible

Commencez par définir ce que la soupape protège. Une chaudière à vapeur, un récipient sous pression, une cuve GPL, un groupe compresseur, un réacteur, un échangeur de chaleur, une conduite de décharge de pompe et une section de liquide bloquée peuvent avoir des exigences de décharge très différentes.

L'équipement typiquement protégé comprend les récipients sous pression, les chaudières, les collecteurs de vapeur, les réservoirs d'air, les séparateurs, les filtres, les échangeurs de chaleur, les réacteurs, les réservoirs de stockage, les systèmes de compresseurs, les skids de procédé et les sections de tuyauterie remplies de liquide.

Identifiez ensuite les cas de surpression crédibles. Les exemples courants incluent :

• sortie bloquée ou vanne aval fermée ;
• exposition au feu externe ;
• dilatation thermique d'un liquide piégé ;
• défaillance d'une vanne de régulation ou d'un régulateur de pression ;
• rupture de tube d'échangeur de chaleur ;
• défaillance utilitaire, de refroidissement ou de mise hors tension ;
• débordement de gaz d'un système à plus haute pression ;
• réaction chimique, génération de vapeur ou emballement ;
• surpression à la décharge du compresseur ;
• autres conditions de fonctionnement ou d'incendie spécifiques au projet.

Le scénario de décharge et le débit de décharge requis doivent être établis par du personnel qualifié en utilisant la base de conception de l'équipement, les données de procédé, le code applicable, les spécifications du projet et les conditions de fonctionnement actuelles. Pour plus de détails, voir le Guide de dimensionnement des soupapes de sûreté et de leur capacité de décharge certifiée et le Guide API 521 sur les systèmes de décharge de pression .

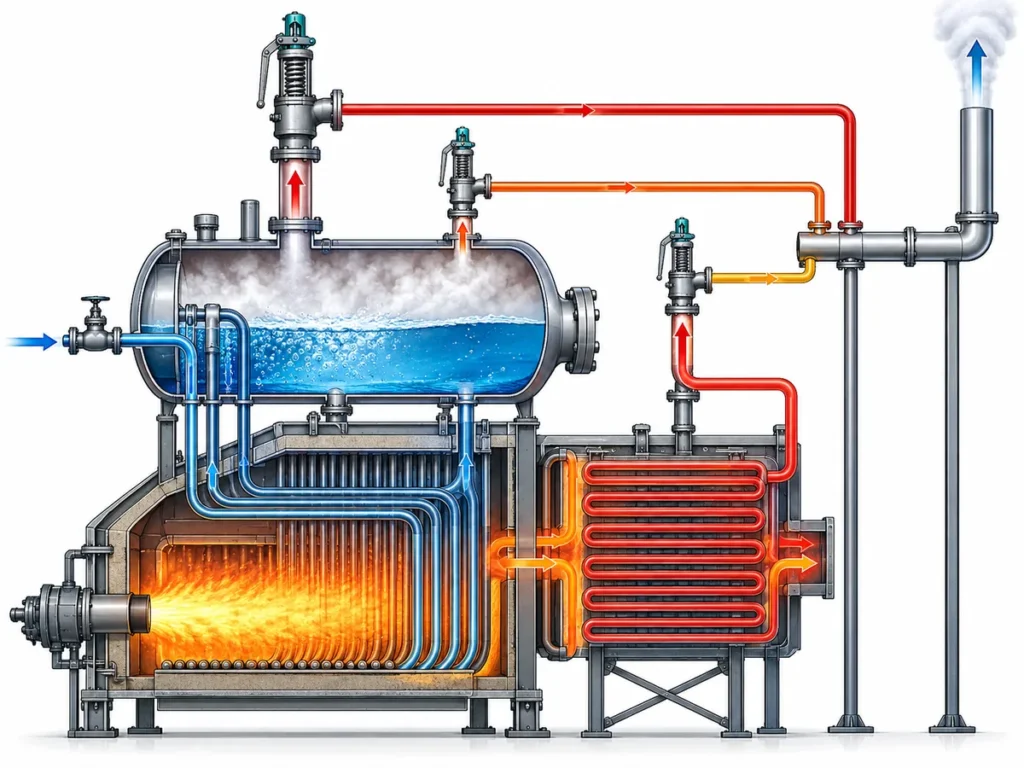

Étape 2 : Confirmer la pression de tarage, la surpression, l'accumulation et le blowdown

Les termes de pression doivent être examinés ensemble car ils décrivent différentes parties de la fonction de protection.

Une pression de fonctionnement trop proche de la pression de tarage peut augmenter le pré-réglage (simmer), les fuites ou le cyclage. Augmenter la pression de tarage pour arrêter les fuites n'est pas une solution acceptable, sauf si la modification est approuvée par le bureau d'études, une revue des codes, un recalibrage, une nouvelle étanchéité et une documentation mise à jour.

La surpression et l'accumulation sont liées mais ne sont pas interchangeables. La surpression est référencée par rapport à la pression de tarage et est liée à la capacité de la soupape. L'accumulation est référencée par rapport à la limite de pression admissible de l'équipement protégé.

Pour une explication détaillée des termes de pression, lisez Pression de tarage, surpression et réarmement des soupapes de sûreté expliqués .

Étape 3 : Calculer la capacité de décharge requise

La capacité de décharge requise est le débit qui doit être évacué pendant le cas de décharge déterminant pour maintenir l'équipement protégé dans la limite de pression applicable. Cette valeur doit être établie avant de sélectionner un modèle de catalogue.

Les données de dimensionnement comprennent normalement :

• équipement protégé et MAWP ou base de pression de conception ;
• pression de tarage et surpression ou accumulation admissible ;
• scénario de décharge déterminant ;
• composition du fluide et phase dans les conditions de décharge ;
• température de décharge et pression amont ;
• débit massique ou volumique requis ;
• contre-pression et destination de décharge ;
• méthode de dimensionnement applicable, code et facteurs de correction.

La soupape sélectionnée doit avoir une capacité de décharge certifiée par le fabricant égale ou supérieure à la capacité requise dans les conditions spécifiées. La taille nominale de l'entrée, la taille de la sortie et la classe de pression ne le démontrent pas.

Examinez ensemble la plaque signalétique, la fiche technique, l'identification du modèle et la documentation de capacité. Confirmez la pression de tarage, la désignation de l'orifice, la capacité nominale, la base de capacité ou le fluide de test, la base de température, la taille d'entrée et de sortie, le marquage selon la norme, le fabricant et l'identification de la soupape.

Pour le dimensionnement dans l'industrie de process, consultez le Guide de dimensionnement des soupapes de sûreté API 520 ainsi que les calculs du projet et les données certifiées par le fabricant.

Étape 4 : Choisir le bon type de soupape de sûreté

Soupape de sûreté conventionnelle à ressort

C'est la conception la plus courante. Un ressort applique une force de fermeture sur le disque. Elle convient souvent lorsque le service est raisonnablement propre, que la marge de pression de fonctionnement est acceptable et que la condition de décharge reste dans les limites du fabricant.

Soupape de sûreté équilibrée par soufflet

Un soufflet peut réduire l'influence de la contre-pression sur l'équilibre des forces de la soupape, mais c'est un composant critique sensible à la pression et au mouvement. Le matériau du soufflet, l'exposition à la corrosion, la fatigue cyclique, la disposition de la ventilation et les exigences d'inspection doivent être examinés. Une ventilation de chapeau bloquée peut invalider le comportement prévu.

Soupape de sûreté pilotée

Une soupape pilotée utilise la pression du système et un mécanisme de pilotage pour contrôler la soupape principale. Elle peut être avantageuse dans les applications haute pression, à grande capacité ou à étanchéité stricte. Elle nécessite une attention particulière avec les fluides sales, collants, cristallisant, cireux, polymérisant ou contenant des particules, car le chemin de détection et le circuit pilote peuvent être restreints.

Pour une comparaison directe, lisez Soupapes de sûreté à ressort vs. soupapes de sûreté pilotées . Pour les applications à contre-pression, consultez également Contre-pression et soufflets dans les soupapes de sûreté .

Étape 5 : Confirmer le fluide et l'état du fluide dans les conditions de décharge

La soupape doit être sélectionnée pour la condition du fluide pendant l'événement de décharge, et pas seulement pour le fonctionnement normal. La réduction de pression à travers la soupape peut modifier la phase, la température et le comportement du flux.

Identifier également la contamination, les solides, les produits de corrosion, la cristallisation, la polymérisation, la toxicité, l'exposition aux gaz acides, la propreté à l'oxygène, les exigences sanitaires et d'autres propriétés qui affectent la conception de la soupape, les matériaux, le nettoyage, la maintenance et la documentation.

Étape 6 : Évaluer la contre-pression avant la sélection finale

La contre-pression est la pression à la sortie de la soupape de sûreté. Elle peut exister avant l'ouverture de la soupape ou être générée par le flux de décharge après l'ouverture.

Contre-pression superposée

La contre-pression superposée est présente dans le système de décharge avant l'ouverture de la soupape. Elle peut être constante ou variable, par exemple lorsque la soupape est connectée à un collecteur sous pression.

Contre-pression induite

La contre-pression générée est créée après l'ouverture de la soupape lorsque le flux traverse la tuyauterie de sortie, les coudes, les silencieux, les cheminées de ventilation, les collecteurs de torche ou d'autres restrictions.

La contre-pression peut affecter le comportement d'ouverture, la levée disponible, la capacité, la stabilité du flux, le blowdown et le refermeture. Son effet dépend de la conception ; il n'existe pas de formule universelle unique applicable de la même manière aux soupapes conventionnelles, équilibrées par soufflet et pilotées.

Analyse :

• contre-pression superposée maximale et minimale ;
• si la contre-pression superposée est constante ou variable ;
• contre-pression générée au débit de décharge requis ;
• taille, longueur, raccords et élévation de la tuyauterie de sortie ;
• résistance du silencieux, de la cheminée de ventilation, du flare ou du collecteur commun ;
• décharge simultanée par d'autres dispositifs ;
• force de réaction, drainage et support de tuyauterie ;
• limites du fabricant pour la conception sélectionnée.

Utilisez le Guide sur la contre-pression et le soufflet pour la sélection de la conception et le Guide d'installation des soupapes de sûreté pour l'examen de la tuyauterie de sortie.

Étape 7 : Sélectionner les matériaux et la conception du siège appropriés

La sélection des matériaux doit être spécifique à chaque composant. Le corps, le chapeau, la tuyère, le disque, le guide, la tige, le ressort, le soufflet, le siège, le joint et les fixations ne nécessitent pas nécessairement le même matériau.

Siège métallique vs Siège souple

Les sièges métalliques sont souvent préférés pour la vapeur à haute température et les services sévères car ils tolèrent mieux la chaleur et l'érosion. Les sièges souples peuvent assurer une étanchéité plus stricte dans les services propres appropriés, mais le matériau doit être compatible avec la température, la pression, le fluide et la durée de vie requise.

Lorsque des tests d'étanchéité du siège sont spécifiés, utilisez les exigences actuelles du projet et la base d'acceptation applicable. Le Guide de test d'étanchéité des sièges API 527 explique le rôle de l'API 527 pour les soupapes de décharge conventionnelles, à soufflet et pilotées.

Pour une sélection composant par composant, lisez le Guide de sélection des matériaux des soupapes de sûreté .

Étape 8 : Examen des conditions d'installation

Une soupape correctement dimensionnée peut toujours mal fonctionner si la tuyauterie d'admission ou de sortie est inadéquate. La soupape et la tuyauterie doivent être examinées comme une seule installation de décharge de pression.

Tuyauterie d'admission

Maintenez le trajet d'admission direct et de dimensionnement adéquat. Les restrictions, les tuyères sous-dimensionnées, les longs parcours, les raccords excessifs, les vannes d'isolement mal sélectionnées et la perte de charge peuvent déstabiliser la soupape. Une perte de pression d'admission excessive peut provoquer une ouverture et une fermeture rapides, un martèlement, des dommages au siège et une réduction de la durée de vie.

Tuyauterie de sortie

Vérifiez la contre-pression, la force de réaction, le support, le drainage, la dilatation thermique, la direction de décharge et l'évacuation sécurisée. La tuyauterie de sortie ne doit pas imposer de charges dommageables ou de désalignement au corps de la soupape. Les collecteurs fermés nécessitent une évaluation de la pression du collecteur et des cas de décharge simultanés.

Orientation, Drainage et Contrôle de la Température

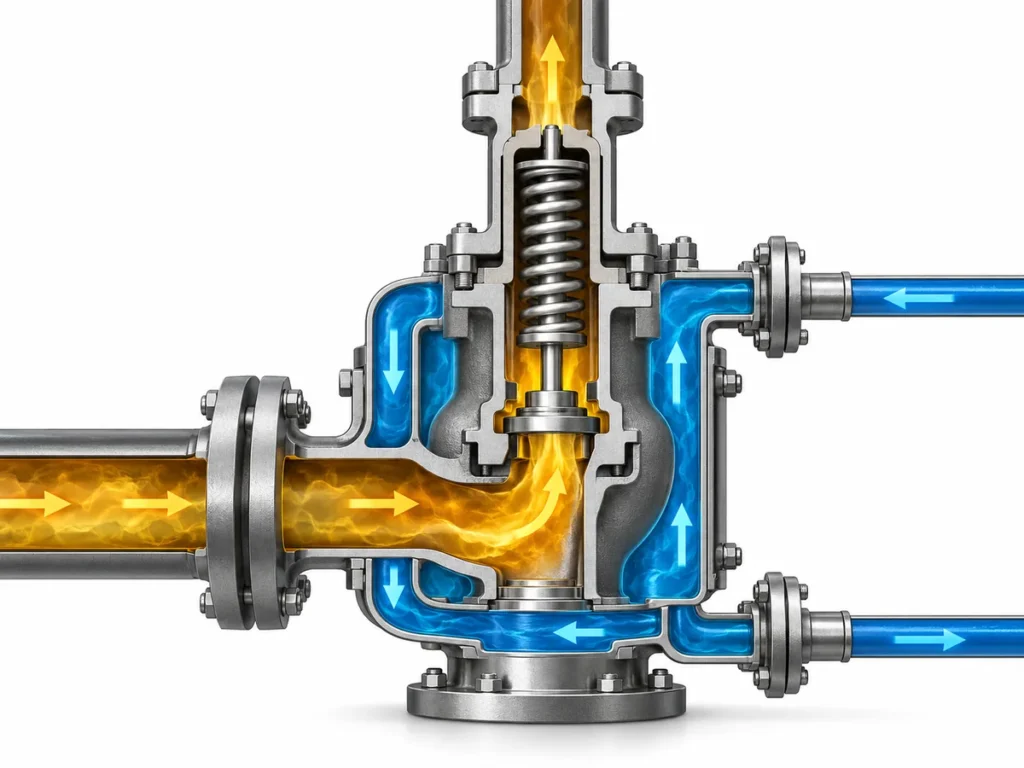

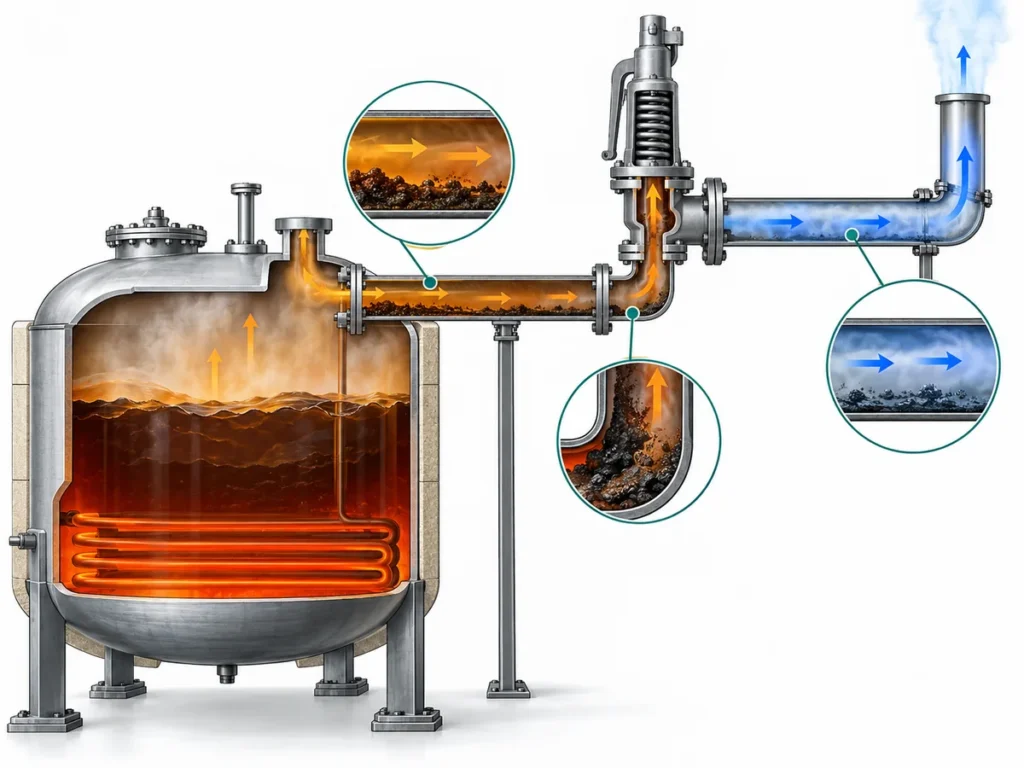

Installez la soupape dans l'orientation approuvée par le fabricant. De nombreuses soupapes à ressort sont conçues pour une installation verticale droite, sauf si une autre orientation est spécifiquement approuvée. Les systèmes à vapeur et à gaz humides peuvent nécessiter un drainage. Les services impliquant des fluides visqueux, cristallisant, gélant ou polymérisant peuvent nécessiter une isolation, un traçage, un rinçage ou d'autres contrôles, mais le chauffage ne doit pas dépasser les limites du ressort, du siège, des joints, du pilote ou d'autres composants.

Voir le guide complet Guide d'installation des soupapes de sûreté pour l'examen de l'admission, de la sortie, du support et de la décharge.

Étape 9 : Vérifier les normes applicables et les exigences de certification

Les exigences applicables dépendent de l'équipement protégé, du pays, de la juridiction, de l'industrie, des spécifications du propriétaire et de la conception de la soupape. Les normes doivent être liées à une décision spécifique d'ingénierie ou d'approvisionnement plutôt que d'être listées comme des étiquettes marketing.

Parcourir le catalogue complet Centre des normes des soupapes de sûreté pour les références API, ASME, ISO, DIN/EN, GB, brides et température-pression.

Étape 10 : Préparer une liste de contrôle pour l'achat de soupapes de sûreté

Un fournisseur ne peut pas sélectionner correctement une soupape de sûreté uniquement à partir de la taille de raccordement et de la classe de pression. Fournissez suffisamment de données de procédé, d'équipement et de documentation pour un examen pertinent.

Documents à demander

• fiche technique de soupape approuvée ;
• plan d'ensemble ;
• données de capacité certifiées par le fabricant ou certificat de capacité applicable ;
• certificats de test matière pour les composants spécifiés ;
• rapport de test de coque ou de pression si requis ;
• rapport de test d'étanchéité du siège si requis ;
• certificat d'étalonnage de la pression de tarage ;
• informations sur la plaque signalétique et l'étiquetage ;
• instructions d'installation, d'utilisation et de maintenance ;
• documents de code, de conformité ou de certification requis par la commande d'achat ;
• enregistrements de réparation et de recertification pour les soupapes réparées.

Utilisez le détail Checklist d'achat de soupapes de sûreté pour ingénieurs et acheteurs lors de la préparation d'une demande.

Erreurs courantes de sélection de soupapes de sûreté

1. Sélection par taille nominale au lieu de capacité.
   Des tailles d'entrée égales ne garantissent pas des surfaces d'orifice, des coefficients de débit ou des capacités certifiées égales.
2. Utilisation du fonctionnement normal comme cas de dimensionnement.
   Le cas de décharge déterminant peut être un incendie, une sortie bloquée, une rupture de tube, une réaction ou un autre scénario d'urgence.
3. Ignorer la contre-pression.
   La tuyauterie de sortie, les silencieux, les collecteurs de torche et le déchargement simultané peuvent modifier le comportement installé.
4. Utilisation du mauvais modèle pour un service avec encrassement.
   Les passages pilotes, les conduites de détection, les sièges souples et les pièces à jeu réduit peuvent être affectés par des particules, des dépôts ou une polymérisation.
5. Spécification du matériau du corps uniquement.
   Le siège, la tuyère, le disque, le guide, le ressort, le soufflet, les joints et les fixations peuvent influencer la fiabilité.
6. Réutilisation d'une ancienne soupape après un changement de procédé.
   Les changements de pression, de température, de composition, de charge de décharge ou de tuyauterie de refoulement nécessitent une réévaluation.
7. Réparation sans test contrôlé.
   Le nettoyage ou le rodage seuls ne confirment pas la pression de tarage, l'étanchéité du siège, le comportement de refermeture, l'étiquetage ou la conformité aux codes.
8. Considérer un nom de code comme preuve de conformité.
   L'édition exacte, la portée, le marquage, la base de calcul de capacité, la documentation de test et les exigences du projet doivent être confirmés.

Pour les fuites après ouverture ou maintenance, lire Pourquoi les soupapes de sûreté fuient après l'ouverture .

Résumé de la sélection par un expert

Une sélection complète de soupape de sûreté doit répondre à quatre questions :

• Quand s'ouvrira-t-elle ? Confirmer la pression de tarage, la marge de fonctionnement et la limite de l'équipement protégé.
• Quelle est sa capacité de décharge ? Confirmer la charge de calcul, la base de calcul, l'orifice et la capacité certifiée par le fabricant.
• Fonctionnera-t-elle de manière stable après l'installation ? Examiner la perte à l'entrée, la résistance à la sortie, la contre-pression, les charges de tuyauterie, le drainage et la conception de la soupape.
• Survivra-t-elle au service ? Examiner le fluide, la phase, la température, la corrosion, l'érosion, les matériaux, la conception du siège et les conditions de maintenance.

La meilleure soupape de sûreté n'est pas celle qui a le plus grand raccordement ou la classe de pression la plus élevée. C'est la soupape dont la pression de tarage, la capacité, la conception, les matériaux, l'installation et la documentation correspondent à la fonction réelle de protection contre la surpression.
