Une soupape de sûreté hygiénique pour un système CIP ou SIP doit satisfaire deux exigences indépendantes : elle doit protéger l'équipement contre la surpression et rester compatible avec le procédé hygiénique. Un corps poli et une connexion tri-clamp ne suffisent pas à garantir une capacité de décharge, une nettoyabilité, une drainabilité ou une préparation à la validation suffisantes. L'examen technique doit couvrir le …
Une soupape de sûreté hygiénique pour un système CIP ou SIP doit satisfaire deux exigences indépendantes : elle doit protéger l'équipement contre la surpression et rester compatible avec le procédé hygiénique. Un corps poli et une connexion tri-clamp ne suffisent pas à garantir une capacité de décharge, une nettoyabilité, une drainabilité ou une préparation à la validation suffisantes.
L'examen technique doit couvrir l'équipement protégé, le scénario de décharge, la pression de tarage, la capacité requise, le fluide de procédé, les produits chimiques CIP, la température et la fréquence de cycle SIP, les matériaux en contact avec le produit, les élastomères, la finition de surface, le risque d'espace mort, l'orientation d'installation, le routage de la décharge, les tests et la documentation.
Point clé d'ingénierie : Sélectionnez la soupape en fonction de sa fonction de protection contre la surpression, puis vérifiez que la soupape complète installée – corps, siège, joints, raccordement, branche d'admission et trajet de sortie – peut être nettoyée, drainée, stérilisée, entretenue et documentée pour le procédé réel.

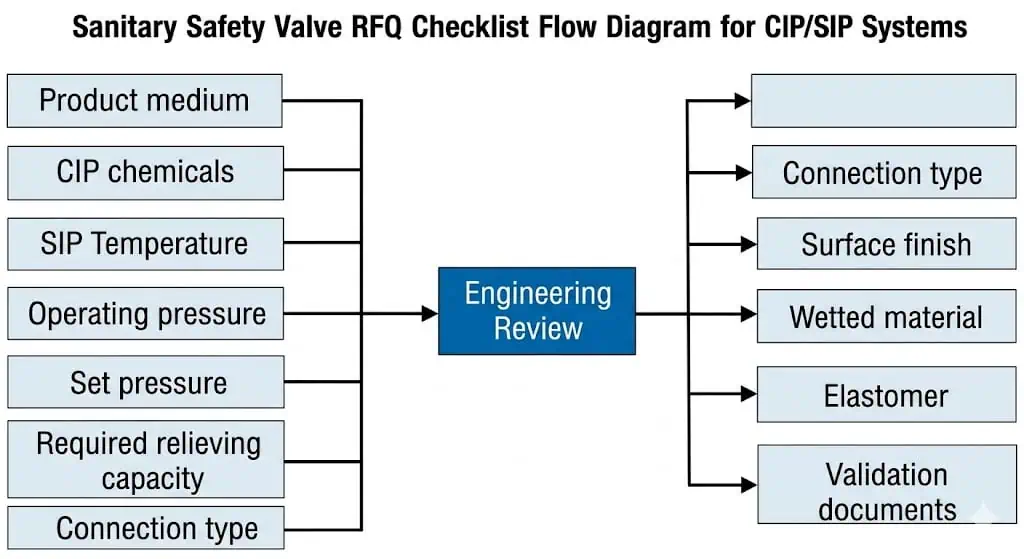

Liste de contrôle de sélection de soupape de sûreté CIP/SIP en 60 secondes
Équipement protégé, étiquette et base du code de pression
Scénario de décharge crédible et capacité de décharge requise
Fluide de procédé normal, phase, viscosité et solides
Produits chimiques CIP, concentrations, température et temps d'exposition
Température, pression, durée et fréquence de cycle de la vapeur SIP
Pression de fonctionnement, pression de tarage et marge de fonctionnement
Perte de pression à l'admission et contre-pression à la sortie
Matériau en contact avec le produit et mécanisme de corrosion
Grade de l'élastomère, limite de température et compatibilité chimique
Finition de surface et exigence d'électropolissage
Revue de la nettoyabilité, de la drainabilité, des espaces morts et de l'orientation
Norme de raccordement, joint et compatibilité dimensionnelle
Exigences de test de pression de tarage et d'étanchéité du siège
Documents sur les matériaux, les élastomères, la finition et la traçabilité
Besoins en documentation de validation, FAT, SAT, IQ/OQ ou audit
Accès à la maintenance et requalification post-maintenance
Point de blocage de sélection : N'approuvez pas techniquement la soupape lorsque la charge de décharge, la phase du fluide, l'exposition CIP/SIP, l'exigence d'élastomère ou la condition d'installation hygiénique est inconnue. Un fournisseur peut proposer un modèle préliminaire, mais son adéquation n'a pas été prouvée.
Ce que couvre ce guide
Cette page est le guide de sélection ZOBAI pour les soupapes de sûreté hygiéniques utilisées dans les systèmes de nettoyage en place (NEP), de stérilisation en place (SEP), de vapeur propre et de procédés hygiéniques. Elle explique comment la protection contre la surpression et la conception hygiénique doivent être examinées conjointement.
Pour un contenu axé sur les définitions, voir Qu'est-ce qu'une soupape de sûreté hygiénique ?. Pour une comparaison directe avec les soupapes industrielles générales, voir Soupapes de sûreté hygiéniques vs industrielles. Pour les modèles de produits et les devis, voir Soupapes de sûreté hygiéniques.
Question de protection contre la pression
La soupape s'ouvrira-t-elle à la pression de tarage approuvée et évacuera-t-elle suffisamment de débit dans le scénario de référence ?
Question sur les procédés hygiéniques
La soupape installée peut-elle être nettoyée, purgée, stérilisée, entretenue et documentée sans compromettre la limite du procédé ?
Confirmer d'abord la fonction de l'appareil
Les termes soupape de sûreté sanitaire, Soupape de sûreté hygiénique et Soupape de décharge hygiénique ne sont pas toujours utilisés de manière cohérente. Une soupape de dérivation de procédé à ressort ou une soupape de protection de pompe n'est pas automatiquement un dispositif de protection contre les surpressions accepté pour une cuve codifiée.
| Intention de l'appareil | Fonction typique | Question d'approvisionnement |
|---|---|---|
| Soupape de sûreté codifiée ou certifiée | Protège l'équipement sous pression contre un scénario de surpression défini | Quel code, quelle base de capacité, quel marquage et quelle voie de certification s'appliquent ? |
| Soupape de sûreté / de décharge sanitaire pour dérivation | Limite la pression de la pompe ou de la ligne et peut retourner le produit au procédé | Est-elle acceptée comme dispositif de protection requis pour cet équipement ? |
| Soupape de décharge thermique | Décharge l'expansion du liquide bloqué en ligne | Quelle est la cause de la dilatation thermique et la destination de la décharge ? |
| Régulateur de pression ou vanne de contrôle | Contrôle la pression normale du procédé | Une protection contre la surpression indépendante est-elle toujours requise ? |
Ne vous fiez pas au nom du produit. Confirmez la fonction de la soupape, la certification, la capacité, la plage de pression de tarage, la phase du fluide et l'équipement protégé prévu avant de l'accepter comme dispositif de sûreté.
Limites de terminologie et de certification : “ Sanitaire ”, “ hygiénique ”, “ soupape de décharge ” et “ soupape de sûreté ” ne définissent pas la même chose. Une vanne de procédé hygiénique peut contrôler ou contourner la pression normale sans avoir la capacité certifiée, le marquage ou la fonction de protection contre les surpressions acceptée requise pour un récipient sous pression. Définissez la fonction complète dans la liste des équipements et la fiche technique, et utilisez Soupape de décharge vs soupape de sûreté vs soupape de sécurité vs soupape de décharge lorsque les abréviations de projet sont ambiguës.

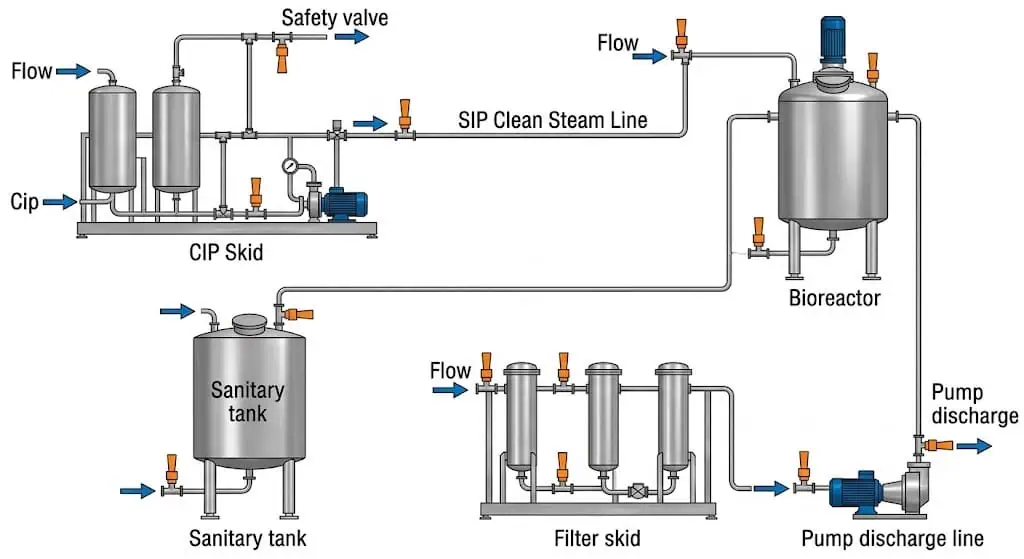

Applications CIP/SIP typiques et applications hygiéniques
Vapeur propre et SIP
Générateurs de vapeur propre, têtes SIP, collecteurs de stérilisation, fournitures d'autoclaves et boîtiers de filtres stériles.
Cuves de contact produit
Cuves tampons, cuves de formulation, bioréacteurs, fermenteurs, cuves de rétention et échangeurs de chaleur hygiéniques.
Systèmes CIP
Cuves caustiques et acides, lignes d'alimentation/retour CIP, décharge de skid, circuits de chauffage et sections bloquées.
Eau WFI et eau purifiée
Boucles chaudes, cuves de stockage, sections de dilatation thermique et skids d'utilités propres.
Agroalimentaire
Cuves laitières, brassage, transformation des boissons, décharge de pompe hygiénique et circuits de nettoyage.
Systèmes de gaz hygiéniques
Air stérile, azote et gaz filtré où la propreté, l'étanchéité et le routage de la décharge sont importants.
La sélection spécifique à l'industrie peut être examinée via Soupapes de sûreté pharmaceutiques et Soupapes de sûreté agroalimentaires.
Définir l'enveloppe de service pour les procédés, le NEP et le Stérilisation en Place (SEP)
Le NEP et le SEP ne sont pas des événements de maintenance occasionnels. Ce sont des conditions de service récurrentes qui peuvent influencer la corrosion, la durée de vie des élastomères, la dilatation thermique, les fuites au siège et les exigences de validation.
| Mode de fonctionnement | Données à collecter | Impact potentiel sur la sélection |
|---|---|---|
| Production | Produit, phase, viscosité, solides, température, pression et exigence de stérilité | Capacité, siège, nettoyabilité, matériau et risque de fuite |
| NEP alcalin | Produit chimique, concentration, température, temps d'exposition et fréquence | Gonflement des élastomères, corrosion sous contrainte, finition et durée de vie des joints |
| CIP acide | Type d'acide, concentration, teneur en chlorures, température et rinçage | Examen localisé de la corrosion, de la mise à niveau des matériaux et de la passivation |
| Désinfectant | Chimie, potentiel d'oxydation, concentration et temps de contact | Compatibilité du joint et état de la surface métallique |
| Rinçage à chaud | Température, débit, durée et drainage | Cyclage thermique et risque de liquide résiduel |
| SIP | Pression de vapeur, température maximale, temps de maintien, fréquence de cycle et condensat | Vieillissement des élastomères, dilatation thermique, fuite au siège et drainage |
| Risque de vide / Refroidissement | Condensation, séquence d'isolement et condition de vide possible | Une protection contre le vide ou une procédure d'exploitation distincte peut être nécessaire |
L'enveloppe de conception complète doit inclure le démarrage, l'arrêt, le nettoyage, la stérilisation et les cas anormaux, et pas seulement la condition de production normale.
Avertissement de mode de fonctionnement : Le cas de décharge déterminant peut survenir pendant la production, le transfert chimique, le rinçage à chaud, l'admission de vapeur SIP, le blocage lors du chauffage ou du refroidissement, et pas nécessairement pendant le fonctionnement normal du produit. Confirmez la phase du fluide pour chaque scénario. Une ligne qui contient du liquide pendant la production peut contenir de la vapeur, du condensat, du liquide flash ou un mélange biphasique pendant le nettoyage et la stérilisation.
| Transition | Risque d'ingénierie | Examen requis |
|---|---|---|
| Produit vers CIP alcalin ou acide | Réaction, génération de gaz, gonflement des joints ou pression inattendue due à un routage bloqué | Séquence, philosophie d'isolement, compatibilité chimique et scénario de décharge crédible |
| Rinçage CIP vers vapeur SIP | Chauffage rapide, expansion de liquide piégé, condensat et choc thermique | Drainabilité, matériaux de la vanne, durée de vie du cycle des joints et procédure d'admission de vapeur |
| Maintien SIP pour refroidissement | La condensation peut créer un vide ou aspirer des contaminants par un chemin inadapté | Philosophie de protection contre le vide, barrière stérile et refroidissement contrôlé |
| Maintenance à la production | Mauvais composé de joint, orientation incorrecte ou documentation incomplète | Contrôle des changements, vérification du remontage, étalonnage et requalification |
Vérifier la protection contre la pression avant les détails hygiéniques
Une soupape hygiénique reste un dispositif de sécurité uniquement lorsqu'elle peut protéger l'équipement dans le scénario de décharge applicable.
Identifier l'équipement protégé et le scénario de décharge
Les cas typiques de décharge sanitaire peuvent inclure une sortie bloquée, une pompe en tête bloquée, une défaillance de régulateur, une surpression de vapeur de nettoyage, une dilatation thermique, une défaillance de chauffage, un passage de gaz ou un autre scénario approuvé. Le propriétaire ou l'organisation d'ingénierie responsable doit définir le cas crédible.
Confirmer la pression de tarage et la marge de fonctionnement
Examiner la pression de conception ou MAWP, la pression normale, la pression CIP, la pression SIP, la pression d'arrêt de pompe et les fluctuations du procédé. Fonctionner trop près de la pression de tarage peut provoquer un frémissement, une fuite ou un levage intempestif lors du nettoyage ou de la stérilisation.

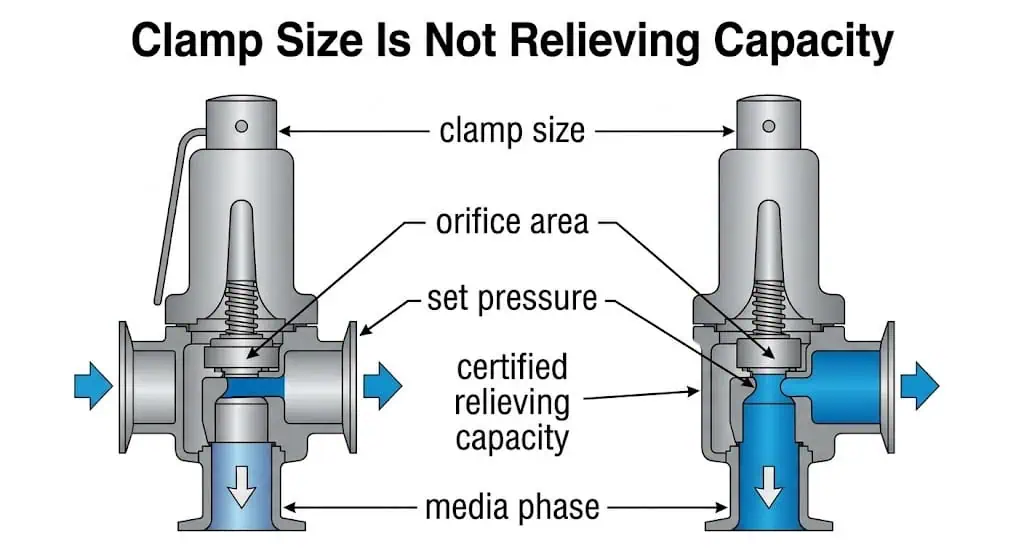

Calculer la capacité de décharge requise
La taille du collier ne détermine pas la capacité. Le débit requis dépend du scénario de décharge, de l'état du fluide, de la pression, de la température et des propriétés. Comparez cette charge avec la capacité approuvée ou certifiée par le fabricant dans le cadre applicable.
Analyse des pertes à l'admission et de la résistance à l'évacuation
La branche sanitaire, le joint, le réducteur, la ligne d'évacuation, le raccord de vidange et le système de récupération fermé peuvent affecter la stabilité et la capacité. Pour la capacité, voir le Guide de dimensionnement et de capacité certifiée des soupapes de sûreté. Pour le processus de sélection complet, voir le Guide de sélection des soupapes de sûreté.
Barrière de protection : Une pression de tarage correcte, un corps poli et une connexion sanitaire sont trois faits distincts. Aucun d'eux ne prouve que la soupape a une capacité de décharge adéquate ou que le système installé s'ouvrira et se refermera de manière stable.
Pour la sélection de la construction, voir Soupapes de sûreté à ressort vs. soupapes de sûreté pilotées.
| Construction | Avantage potentiel | Barrière hygiénique et de fiabilité |
|---|---|---|
| Soupape sanitaire à ressort à commande directe | Chemin de force relativement simple et moins de petits passages de contrôle | Nécessite toujours une capacité vérifiée, une marge de fonctionnement, un examen de la contre-pression, une géométrie nettoyable et des matériaux de siège appropriés. |
| Construction à soufflet équilibré | Peut réduire l'influence de la contre-pression et isoler certains composants supérieurs | Le soufflet ajoute un composant fin et flexible avec des considérations de fatigue, de corrosion, de nettoyabilité et de ventilation ; il n'est pas automatiquement hygiénique. |
| Soupape de sûreté pilotée | Peut fournir une étanchéité proche de la pression de tarage et une capacité élevée dans des services propres sélectionnés | Les passages pilotes, les conduites de détection et les voies d'échappement peuvent retenir le condensat, les résidus de CIP ou le produit. L'aptitude doit être prouvée pour la propreté, le drainage, la stérilisation et la maintenance. |
| Soupape de dérivation ou de régulation hygiénique | Utile pour le contrôle normal de la pression ou la protection de pompe | Il ne s'agit pas d'un substitut accepté pour un dispositif de sûreté codifié, sauf si le projet vérifie explicitement la base de protection et de certification. |
Conceptions à ressort par rapport aux conceptions pilotées dans les services hygiéniques
Pour la limite de la terminologie de pression, utilisez Pression de tarage, surpression, accumulation et décharge.
| Paramètre | Ce qu'il contrôle | Risque lié aux systèmes hygiéniques en cas de mauvaise compréhension |
|---|---|---|
| Pression de fonctionnement normale | Marge de soupape fermée pendant la production, le CIP et le SIP | Fonctionner trop près de la pression de tarage peut provoquer un pré-remplissage, une fuite ou un décollement intempestif lors des cycles de température et de pression. |
| Pression de tarage | La condition d'ouverture automatique spécifiée selon la base de test ou de service applicable | Un tarage correct ne prouve pas que la soupape peut assurer le débit de décharge requis. |
| Surpression | Pression au-dessus de la pression de tarage utilisée pour développer la levée et le débit requis dans des conditions définies | L'utilisation d'une valeur non prise en charge peut invalider la comparaison de dimensionnement ou de débit. |
| Accumulation | Augmentation de pression de l'équipement protégé au-dessus de sa limite de pression approuvée pendant un événement de décharge | Cela doit être vérifié par rapport au code d'équipement et au scénario applicables, et non traité comme un synonyme de surpression. |
| Abaissement (Blowdown) | Différence entre la pression de tarage et la pression de refermeture | Cela affecte les cycles, les pertes de procédé, les perturbations de la barrière stérile et les fuites après décharge. |
| Perte de pression à l'admission | Pression disponible à l'entrée de la soupape pendant le développement du débit | Les longs piquages sanitaires, les réducteurs ou les joints restrictifs peuvent favoriser le chattering et une ouverture instable. |
| Contre-pression | Pression agissant à la sortie avant ou pendant le décharge | Elle peut affecter la stabilité d'ouverture, la capacité effective, la pression de référence du pilote et le ré-enclenchement. |
| Capacité de décharge requise | La demande de débit du scénario de décharge déterminant | Ceci est l'exigence de protection réelle et ne peut pas être déduit de la taille du collier. . |
| Capacité certifiée ou documentée | La performance de débit supportée de la soupape identifiée et des conditions | Elle doit être égale ou supérieure à l'exigence du projet après prise en compte des corrections et limites applicables. |
Les termes de pression doivent utiliser la référence correcte
Besoin d'une analyse de capacité et d'hygiène ?
Envoyez les données de l'équipement, le scénario de décharge, le débit requis, le fluide, l'enveloppe CIP/SIP et la disposition de la tuyauterie avant de sélectionner la soupape par taille de raccord clamp.
Télécharger les données de processusExaminer les options de soupapes de sûreté hygiéniquesExigences de conception hygiénique qui affectent la sélection
“ Hygiénique ” doit décrire des caractéristiques de conception et de documentation vérifiables, pas seulement l'apparence.
| Exigence hygiénique | Points à examiner | Risque de défaillance |
|---|---|---|
| Nettoyabilité | Le fluide de nettoyage peut-il atteindre toutes les surfaces pertinentes en contact avec le produit ? | Des résidus ou une contamination microbienne subsistent après le CIP. |
| Drainabilité | Le produit, l'eau de rinçage et la condensation peuvent-ils quitter la soupape et la branche ? | Rétention, dilution, corrosion ou coup de bélier. |
| Contrôle des interstices | Gorge du siège, ajustement du joint, transitions, filetages et cavités cachées | Rétention de produit et validation difficile. |
| Contrôle des zones de rétention | Branche d'entrée, cavité du corps et géométrie de sortie | Zones recevant un nettoyage ou une stérilisation inadéquats. |
| État de surface | Finition spécifiée, défauts, soudures, passivation et électropolissage | Difficulté de nettoyage, initiation de corrosion ou constat d'audit. |
| Accès de maintenance | Démontage, remplacement du joint, inspection et remontage | Longs temps d'arrêt et hygiène post-maintenance incertaine. |
| Isolation des limites | Chambre à ressort, chapeau, dispositif de levée et zones non nettoyables | Chemin de contamination ou produit piégé. |
Un dispositif de levée ou une option d'ouverture pneumatique peut faciliter le nettoyage ou les vérifications de fonctionnement sur certaines conceptions, mais cela ne remplace pas l'étalonnage de la pression de tarage, la vérification de la capacité ou la validation hygiénique installée.

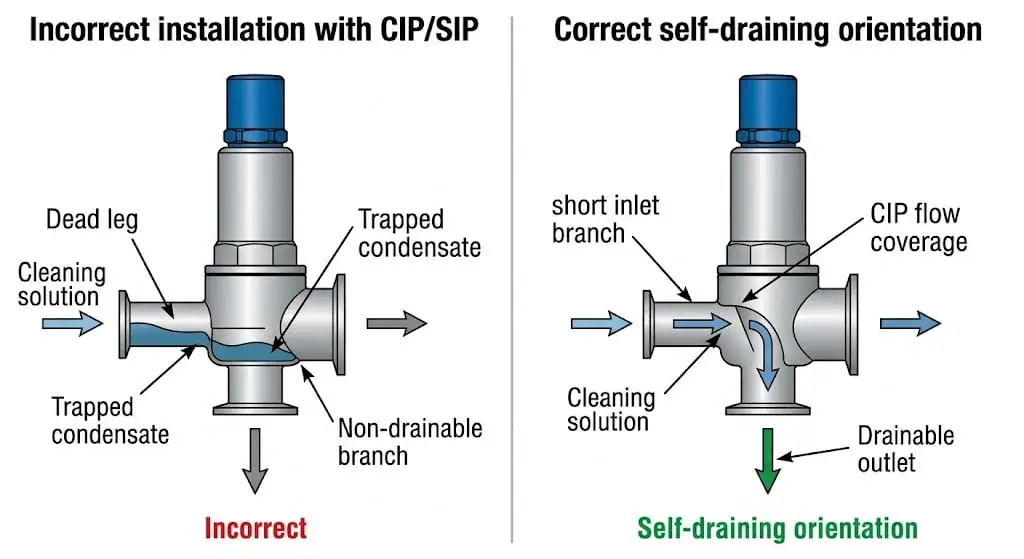

Drainabilité, Espaces morts et Orientation d'installation
La drainabilité doit être évaluée pour l'ensemble installé réel : piquage d'équipement, entrée de soupape, corps, zone de siège, sortie et tuyauterie aval. Un corps de soupape auto-drainant ne peut pas corriger une branche non drainante.
Branche d'entrée
Examiner la longueur de la branche, le diamètre intérieur, la géométrie du té ou du piquage, la pente, le soudage et la transition de raccordement. Utiliser les critères spécifiques au projet ASME BPE, 3-A, EHEDG ou du propriétaire le cas échéant ; ne pas appliquer un rapport de branche morte universel non vérifié.
Orientation de la soupape
Confirmer l'orientation autorisée par le fabricant pour un fonctionnement correct de la soupape et un drainage hygiénique. Une orientation mécaniquement possible peut retenir le produit ou le condensat.
Drainage de sortie
Là où de la vapeur, un liquide chaud ou une solution CIP peuvent être déchargés, prévoir un drainage sûr et empêcher le condensat piégé, le reflux et la contamination. Le chemin de décharge peut nécessiter un examen hygiénique même s'il n'est pas normalement en contact avec le produit.
Point de maintien isométrique : Résolvez la géométrie des branchements, l'orientation de la vanne, la pente de sortie et le raccordement de vidange avant de libérer la fabrication. Ces problèmes sont coûteux à corriger après l'installation.
Preuves nécessaires avant le déblocage hygiénique
Orientation de la soupape approuvée indiquée sur le plan d'installation
Dimensions et pente de la branche d'admission vérifiées à partir de l'isométrique final
Cavité du corps, poche de siège et points bas de sortie examinés
Trajet de pulvérisation ou de débit CIP montré pour atteindre les surfaces internes pertinentes
Trajet d'élimination du condensat et de ventilation SIP identifié
Aucune intrusion de joint ou lèvre de réduction ne doit restreindre le drainage
Système de décharge partagé évalué pour le reflux et la contamination
Drainabilité vérifiée après toute rotation sur site ou modification de tronçon
État de surface, électropolissage et dossiers de fabrication
L'état de surface requis doit être spécifié pour les pièces exactes en contact avec le produit. Ne supposez pas que “ hygiénique ”, “ poli ” ou “ 316L ” prouve une rugosité spécifique au projet ou un état électropoli.
La demande de devis (RFQ) doit identifier :
- quelles surfaces sont en contact avec le produit ou avec des utilités propres ;
- la valeur d'état de surface requise et la méthode de mesure ;
- si un polissage mécanique ou un électropolissage est requis ;
- l'état acceptable des soudures, la coloration due à la chaleur et la passivation ;
- l'échantillonnage d'inspection et le format du rapport ;
- le traitement des sièges, des transitions internes et des zones difficiles ;
- la protection des surfaces finies pendant les tests et l'expédition.
Un rapport de finition de surface doit être traçable à la soupape réelle ou au lot de fabrication lorsque le projet l'exige. Une valeur de brochure générale n'est pas la même qu'une preuve d'inspection spécifique à la commande.
| Preuve de finition | Ce qui doit être défini | Pourquoi une allégation générique est insuffisante |
|---|---|---|
| Exigence de rugosité de surface | Zones de contact exactes du produit, paramètre, limite, méthode de mesure et plan d'échantillonnage | Une valeur catalogue peut décrire une cible de conception plutôt que la soupape fournie. |
| Polissage mécanique | Séquence, marques directionnelles, zones inaccessibles et inspection finale | La brillance visible ne prouve pas une finition mesurée uniforme. |
| Électropolissage | Composants couverts, état avant polissage, enregistrement du processus et inspection post-traitement | L'électropolissage ne peut pas corriger les défauts profonds, les crevasses ou une mauvaise géométrie de soudure. |
| Passivation | Procédure, chimie, rinçage, séchage et portée de l'enregistrement | Un certificat de passivation ne prouve pas que toute la coloration due à la chaleur de soudure ou la contamination incrustée a été éliminée. |
| Enregistrement des soudures et de la fabrication | Carte des soudures, procédure, purge, acceptation de la coloration due à la chaleur, inspection et historique des réparations | La certification du matériau de base ne couvre pas la qualité de fabrication. |
Métaux en contact avec le produit et examen de la corrosion
L'acier inoxydable 316L est courant, mais il ne convient pas universellement. Examinez le produit, la chimie CIP, le désinfectant, l'exposition aux chlorures, la température, le temps de maintien, le drainage et l'expérience antérieure de corrosion de l'usine.
| Orientation des matériaux | Utilisation potentielle | Revue d'ingénierie |
|---|---|---|
| Acier inoxydable 316L | Construction courante en contact avec le produit hygiénique | Vérifier le grade, la portée des pièces en contact avec le fluide, l'exposition à la corrosion, la finition et la traçabilité. |
| Acier inoxydable à plus haute teneur en alliage | Conditions de chlorure ou de nettoyage plus agressives | Confirmer la base de corrosion, la fabrication, le soudage, le délai de livraison et l'approbation du projet. |
| Alliage de nickel tel que C-22 | Chimie spéciale du produit ou du nettoyage | Définir exactement quels composants en contact avec le fluide nécessitent l'alliage et pourquoi. |
| Revêtement ou doublure | Cas de compatibilité spéciaux | Examiner les limitations de dommages, de nettoyabilité, d'adhérence, d'inspection et de réparation. |
Les certificats matière doivent identifier la matière, le lot ou la coulée et sa traçabilité jusqu'au composant couvert. Utiliser le Guide des certificats matière et le Guide de sélection des matériaux des soupapes de sûreté.
Analyse de la corrosion : Séparer la corrosion générale, la piqûration, la corrosion caverneuse, la fissuration par corrosion sous contrainte, l'interaction galvanique et l'attaque chimique lors du nettoyage. “ Utiliser du 316L ” n'est pas une analyse de corrosion.
Examiner les matériaux par composant, et non uniquement par nuance de corps
| Composant | Exposition et mode de défaillance | Vérification à l'achat |
|---|---|---|
| Corps et cavité en contact avec le produit | Corrosion générale, piqûres, corrosion caverneuse, traces de chauffe et solution de nettoyage résiduelle | Nuance exacte, traçabilité thermique, finition, portée du soudage et de la passivation |
| Ajutage et disque | Érosion du siège, attaque chimique, grippage, dépôts et dommages dus aux levées répétées | Matériau, dureté/finition le cas échéant, voie de remplacement et état des pièces en contact avec le fluide |
| Guidage et tige | Blocage dû à des résidus, produits de corrosion, dilatation thermique ou désalignement | Association des matériaux, jeux, nettoyabilité et restrictions de lubrification |
| Ressort et mécanisme supérieur | Corrosion due au lavage externe, à la vapeur ou aux fuites ; relaxation due à la température | Plage du ressort, environnement, protection, matériau et identification |
| Composants du soufflet ou du pilote | Fatigue, encrassement, rétention de condensat, passages obstrués ou attaque chimique | Matériau spécifique à la conception, drainage, ventilation, plan d'inspection et de pièces de rechange |
| Interface des fixations, brides et joints | Corrosion par crevasse, grippage, relaxation et décalage dimensionnel | Matériau, plage de température-pression, procédure d'assemblage et traçabilité |
| Lubrifiants ou aides à l'assemblage | Dégradation par migration, contact produit, extraction ou stérilisation | Substance approuvée, emplacement, quantité et documentation de validation |
Durée de vie des élastomères, joints et cycles CIP/SIP
Les élastomères et les sièges polymères sont souvent les composants limitant la durée de vie dans les services CIP/SIP répétés. La même famille de matériaux peut avoir différentes formulations, systèmes de durcissement, charges, comportements d'extraction et documentation de conformité.
| Sens du joint | Résistance potentielle | Vérification principale |
|---|---|---|
| EPDM | Courant dans les applications eau, vapeur et de nombreuses applications hygiéniques | Grade exacte, cycles de vapeur, produits chimiques de nettoyage, température et pression de tarage. |
| PTFE ou fluoropolymère modifié | Large résistance chimique | Mécanismes d'étanchéité, fluage à froid, flexibilité, grade et traçabilité. |
| FKM | Utile pour certains huiles et produits chimiques | La compatibilité avec la vapeur, les alcalins et l'eau chaude peut être spécifique à la formulation. |
| FFKM | Large résistance pour les services chimiques exigeants | Composé exact, exposition à la vapeur, coût, disponibilité et documents de validation. |
| Siège métallique | Résistance à la température et pas d'élastomère en contact avec le produit au siège principal | Acceptation des fuites, dommages de surface, nettoyage et rétention de produit. |
Spécifiez le composé de joint exact ou un équivalent approuvé, pas seulement “EPDM” ou “qualité alimentaire”. Le fournisseur doit confirmer :
- compatibilité produit et produits chimiques CIP ;
- Température de pointe SIP et durée de maintien ;
- intervalle de cycle ou de remplacement attendu ;
- traçabilité des lots ;
- réglementation FDA applicable ou déclaration du fournisseur lorsque requis ;
- documentation de bio-réactivité USP lorsque le projet l'exige spécifiquement ;
- exigences de test et de requalification post-maintenance.
Mentions de conformité : “ Conforme FDA ” et “ USP Classe VI ” ne sont pas interchangeables. Indiquez la réglementation exacte requise, le chapitre de test, le composé du matériau et la portée de la documentation dans le cahier des charges d'achat.
Mécanismes courants de dégradation des joints
| Changement observé | Mécanisme probable | Conséquence technique |
|---|---|---|
| Aplatissement permanent | Déformation permanente après des cycles répétés de chaleur et de pression | Perte de marge de fermeture et fuite au siège après SIP. |
| Gonflement ou ramollissement | Agent d'absorption chimique ou agent de nettoyage incompatible | Modification dimensionnelle, extrusion, collage ou libération de particules. |
| Durcissement ou fissuration | Vieillissement thermique, oxydation ou exposition répétée à la vapeur | Perte de flexibilité, fuite et défaillance inattendue lors des cycles. |
| Érosion de surface ou particules | Nettoyage à haute vitesse, dommages mécaniques ou faiblesse de formulation | Contamination du produit et défaillance de l'étanchéité. |
| Extractibles excessifs ou odeur | Formulation du composé et exposition au processus | Problème de qualité du produit ou de validation, même lorsque l'étanchéité à la pression reste acceptable. |
Pour les articles en caoutchouc en contact avec les aliments, un projet peut faire référence à 21 CFR 177.2600. Les projets pharmaceutiques peuvent demander séparément des preuves sous USP. Ce sont des voies de preuve différentes et aucune d'entre elles ne prouve la durée de vie des cycles CIP/SIP, la nettoyabilité de la soupape ou la performance de décharge de pression.
Raccords sanitaires, joints et compatibilité dimensionnelle
Tri-clamp est un terme générique du marché et ne prouve pas toujours l'interchangeabilité dimensionnelle. Confirmez la norme de raccordement exacte, le diamètre extérieur du tube, les dimensions de la férule, la capacité pression-température, la géométrie du joint et la classification de la bride.
Raccord à bride (Clamp)
Vérifiez la norme de la férule, l'intrusion ou la récession du joint, l'alignement, le type de bride et le couple ou la pratique d'assemblage. Un joint incorrect peut créer une zone de rétention ou restreindre le passage du fluide.
Extrémité à souder
Confirmer les spécifications du tube, l'épaisseur de paroi, les exigences de soudage orbital, la purge, la coloration due à la chaleur, l'inspection, la passivation et la finition post-soudage.
Raccords filetés ou adaptateurs
Les filetages et les adaptateurs peuvent être inacceptables dans les services critiques en contact avec le produit car ils peuvent introduire des crevasses et rendre le nettoyage difficile. Leur utilisation doit être justifiée par l'évaluation des risques d'hygiène du projet.
L'ajustement mécanique n'est pas une acceptation hygiénique. Les systèmes de viroles mixtes peuvent se serrer tout en produisant une interface de joint ou une pression nominale inacceptable.
| Vérification de la connexion | Preuves requises | Défaillance typique |
|---|---|---|
| Norme dimensionnelle de la bague | Dessin, diamètre extérieur du tube, dimensions de la bague et norme d'accouplement | Les composants se serrent mais créent un décalage ou une cavité. |
| Géométrie du joint | Profil exact du joint et compression installée | L'intrusion restreint le débit ou la récession crée une rétention de produit. |
| Pression nominale de serrage | Indice de l'assemblage pour les conditions de production, CIP et SIP | Perte de précharge, fuite ou dommage mécanique lors du cyclage thermique. |
| Transition à extrémité soudée | Paroi du tube, alignement, procédure de soudage orbital et inspection | Défaut d'alignement interne, coloration due à la chaleur ou géométrie non drainante. |
| Raccord ou joint multi-normes | Dessin de détail approuvé et évaluation des risques d'hygiène | Fissure cachée, ajustement incorrect du joint ou réduction de la pression nominale. |
Routage de décharge, condensats et contre-pression
La sortie peut être dirigée vers l'atmosphère, un drain sûr, un récipient de collecte, une ligne de récupération fermée ou un autre système contrôlé. Examiner la sécurité du personnel, la perte de produit, les implications de la frontière stérile, le drainage et la contre-pression.
Confirmer :
- la contre-pression superposée et la contre-pression développée ;
- diamètre, longueur et raccords de la tuyauterie de sortie ;
- drainage des condensats et points bas ;
- possible reflux dans la soupape ;
- nettoyage ou stérilisation du trajet de sortie ;
- manipulation sûre de vapeur chaude, de produits caustiques, acides ou du produit ;
- efforts de réaction et support de tuyauterie ;
- contamination croisée par un système de décharge partagé.
Utilisez le Guide sur la contre-pression des soupapes de sûreté et Guide d'installation des soupapes de sûreté.
La contre-pression est une donnée de conception de la soupape
| Condition de sortie | Signification | Effet possible |
|---|---|---|
| Contre-pression superposée | Pression présente à la sortie de la soupape avant son ouverture | Peut modifier le comportement d'ouverture ou affecter les conditions de référence du pilote selon la construction. |
| Contre-pression accumulée | Pression générée par l'écoulement de décharge à travers la tuyauterie de sortie | Peut réduire la levée stable, la capacité effective et la qualité de refermeture. |
| Pression de tête commune variable | La pression de sortie varie lorsque d'autres appareils ou processus se déchargent | Peut produire une instabilité imprévisible et un risque de contamination croisée. |
| Garniture de condensat ou de liquide | Le liquide retenu impose une charge statique ou bloque le trajet prévu du gaz/vapeur | Peut retarder la décharge, créer des coups de bélier et contaminer la soupape. |
| Système de récupération fermé | La décharge est dirigée vers une collecte plutôt que d'être évacuée librement | Nécessite une analyse de la perte de charge, du drainage, du nettoyage et du reflux. |
Déclencheur de modification : L'ajout d'un récipient de récupération, d'un filtre, d'un tuyau, d'un silencieux, d'une sortie plus longue, d'un collecteur partagé ou d'une soupape supplémentaire au système de décharge nécessite une nouvelle analyse de la contre-pression et de l'hygiène, même lorsque l'étiquette et la pression de tarage de la soupape de sûreté restent inchangées.

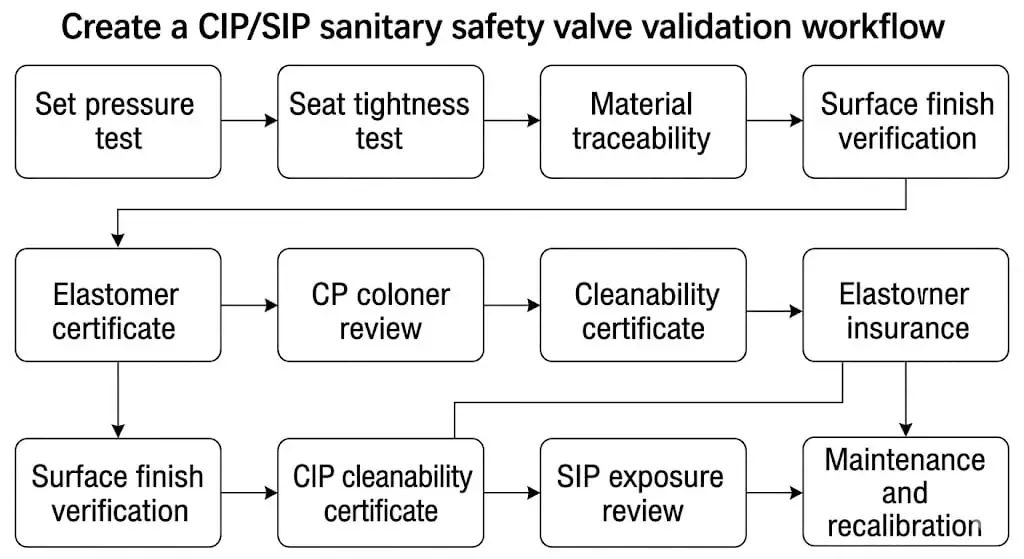

Documents de test, de traçabilité et de validation
| Document ou Test | Ce qu'il doit confirmer | Limitation courante |
|---|---|---|
| Fiche technique approuvée | Identification, modèle, service, capacité, matériaux, connexions et portée du document | La brochure marketing n'identifie pas la configuration de la commande. |
| Étalonnage de la pression de tarage | Numéro de série de la soupape, base de test, résultat et étanchéité finale | Ne prouve pas la nettoyabilité hygiénique ni la capacité. |
| Rapport d'étanchéité du siège | Milieu de test, pression, méthode, fuite et acceptation | Ne prouve pas le calcul de décharge ni l'état de surface. |
| Certificat matière | Nuance, coulée/lot et traçabilité des composants spécifiés | Un certificat de corps peut ne pas couvrir la garniture ou les fixations. |
| Liste des pièces en contact avec le fluide | Chaque métal, polymère, élastomère et lubrifiant en contact avec le procédé | Une nomenclature générique peut ne pas correspondre à l'option fournie. |
| Rapport d'état de surface | Zones mesurées, méthode, résultat et traçabilité de la soupape/du lot | La rugosité du catalogue n'est pas une preuve spécifique à la commande. |
| Déclaration / certificat élastomère | Composé exact, lot et statut réglementaire ou de test spécifié | Le nom de la famille de matériaux seul est insuffisant. |
| Déclaration de compatibilité CIP/SIP | Hypothèses concernant les produits chimiques, la température, la durée et les cycles examinés | “ Convient pour CIP/SIP ” peut omettre l'enveloppe de service réelle. |
| Manuel d'installation et de maintenance | Procédures d'orientation, de nettoyage, de démontage, de remplacement et de re-test | Peut ne pas inclure les étapes de validation spécifiques au projet. |
L'API 527 peut être spécifié pour les tests d'étanchéité du siège, mais il ne prouve pas la conception hygiénique, le dimensionnement de la soupape de sûreté ou la compatibilité CIP/SIP. Voir le Guide de test d'étanchéité des sièges API 527.
Pour les documents contrôlés de pression et de produit, consultez Certificats et rapports de test de soupapes de sûreté.
Contrôles de remise en service après maintenance
- Enregistrer l'état tel que trouvé.
Documenter les fuites, l'état du tarage, l'état de la garniture, les résidus, la corrosion, l'orientation et toute plainte d'exploitation. - Contrôler le démontage et les pièces.
Identifier chaque pièce en contact avec le fluide, joint, ressort, guide et composant de remplacement par matière et lot si nécessaire. - Restaurer la configuration approuvée.
Utiliser la géométrie de siège, les jeux, le composé élastomère, l'état de surface et la procédure d'assemblage corrects. - Effectuer les tests de pression fonctionnels.
Réaliser les tests requis de pression d'épreuve, fonctionnels, d'étanchéité de la frontière de pression et de siège selon la base approuvée. - Restaurer l'état hygiénique.
Nettoyer, rincer, sécher, passiver ou traiter la soupape selon les besoins sans contaminer les surfaces finies. - Vérifier l'installation.
Confirmer l'orientation, l'ajustement du joint, la drainabilité, le routage d'entrée/sortie et l'absence de dommages de transport ou d'assemblage. - Clôturer la documentation et le contrôle des modifications.
Mettre à jour le dossier série/lot, le joint final, le rapport de maintenance et tous les documents FAT/SAT ou de qualification affectés par les travaux.
Lorsque la soupape fait partie d'un équipement sous pression codé ASME et que la juridiction exige une voie de réparation accréditée, confirmer si le National Board / NBIC et Autorisation VR appliquer. Cette autorisation de réparation concerne les contrôles de réparation des soupapes de décharge ; elle ne prouve pas à elle seule la requalification hygiénique.
Comment gérer les déclarations d'hygiène et de conformité
Des déclarations telles que “ ASME BPE ”, “ 3-A ”, “ EHEDG ”, “ FDA ”, “ USP Class VI ”, “ PED ” ou “ CE ” peuvent faire référence à des formes de preuves très différentes. L'approvisionnement doit demander ce que couvre réellement la déclaration.
| Type de déclaration | Preuve à demander | Question clé sur la portée |
|---|---|---|
| Conçu selon une norme | Dessin, spécification ou déclaration du fabricant | Quelles clauses et quels composants en contact avec le produit ? |
| Déclaration de matériau | Déclaration du fournisseur liée au composé ou au matériau exact | Couvre-t-elle le grade et le lot exact du joint ? |
| Essai par un tiers | Rapport de test, identification de l'échantillon et méthode | Le modèle fourni est-il représenté par l'échantillon testé ? |
| Certification du produit | Certificat, organisme émetteur, portée du modèle et validité | Inclut-il cette taille, cette option, cette matière et ce site de fabrication ? |
| Inspection spécifique à la commande | Rapport de série/lot et enregistrement d'acceptation | Peut-il être tracé jusqu'à la soupape fournie ? |
Règle de publication : N'affichez pas de logo hygiénique ou réglementaire à côté d'une soupape, sauf si ZOBAI a vérifié l'autorisation d'utiliser la marque et que la portée du certificat couvre le produit exact promu.
Hiérarchie des preuves : Un logo ou une déclaration de brochure constitue la preuve la plus faible pour un projet. Préférez un dessin de configuration spécifique à la commande, une identification exacte des matériaux/composés, la portée du certificat, le rapport de test et la traçabilité série/lot qui peuvent être mis en correspondance avec la soupape fournie.
Cas d'ingénierie illustratifs
Exemple de formation fictif — pas de données de projet
Cas 1 : Taille de bride correcte, capacité de décharge insuffisante
Problème : Une skide CIP nécessitait une connexion clamp de 1,5 pouce. La soupape proposée s'adaptait à la tuyauterie mais n'a pas pu supporter la charge de décharge approuvée en cas de pompe bloquée.
Cause : La soupape a été sélectionnée en fonction de la taille du clamp et de la pression de tarage sans comparer la capacité requise calculée avec la zone d'écoulement et la capacité supportées par le fabricant.
Correction / prévention : Rétablir le cas de décharge déterminant, sélectionner l'orifice requis et la capacité supportée, puis coordonner la connexion sanitaire, la perte à l'admission et le routage à l'échappement.
Exemple de formation fictif – aucune preuve de validation
Cas 2 : Fuite SIP causée par une inadéquation entre le joint et le service
Problème : La soupape a commencé à fuir après des cycles SIP répétés, même si le produit lui-même était compatible avec la famille de joints sélectionnée.
Cause : La demande de devis (RFQ) ne définissait pas la température de la vapeur, le temps de maintien, l'exposition à la condensation ou la fréquence des cycles. Le composé élastomère exact s'est durci et a perdu sa capacité de récupération d'étanchéité.
Correction / prévention : Examiner le composé exact par rapport au produit, à chaque produit chimique CIP et au cycle SIP complet ; remplacer et retester la soupape ; établir un intervalle de remplacement contrôlé basé sur l'historique de service.
Exemple de formation fictif – aucune preuve de validation
Cas 3 : La soupape a réussi le test de pression mais a échoué à l'examen de drainabilité
Problème : Une soupape à vapeur propre a passé le test de pression, mais le piquage d'admission et l'échappement installés ont retenu de la condensation et ont échoué à l'examen de drainage.
Cause : Le corps de soupape du fournisseur a été évalué isolément. La bride de l'équipement, la longueur du piquage, l'orientation sur site et le point bas de l'échappement n'ont pas été examinés comme un ensemble installé.
Correction / prévention : Réviser la géométrie du piquage et de l'échappement avant la qualification, confirmer l'orientation approuvée par le fabricant, et mettre à jour les plans, les vérifications de drainage et les enregistrements de mise en service.
Exemple de formation fictif – aucune preuve de validation
Cas 4 : Modification du collecteur de récupération augmentant la contre-pression
Problème : Une soupape de sûreté hygiénique est devenue instable après que sa sortie a été connectée à un collecteur de récupération commun plus long. Le condensat a également migré vers la soupape pendant l'arrêt.
Cause : Le projet a traité le changement comme une amélioration de la tuyauterie et de la récupération de produit, mais n'a pas recalculé la contre-pression accumulée, la décharge simultanée ou la drainabilité.
Correction / prévention : Réanalyser le système de sortie complet, vérifier les limites de contre-pression du fabricant de soupapes, assurer un drainage contrôlé et prévenir le reflux. Toute modification du collecteur de récupération devrait déclencher à la fois une décharge de pression et un contrôle de changement hygiénique.
Quand la sélection finale doit être suspendue
Fonction du dispositif non claire
La soupape proposée peut être un dispositif de dérivation de procédé plutôt que la soupape de sûreté requise.
Capacité requise inconnue
La taille du collier et la pression de tarage ne garantissent pas une protection adéquate contre la surpression.
L'enveloppe CIP/SIP est incomplète
La concentration chimique, la température, la durée ou la fréquence sont manquantes.
Le composé élastomère n'est pas identifié
Un nom générique de famille de matériaux ne prouve pas l'adéquation au cycle chimique ou à la vapeur.
La drainabilité n'est pas démontrée
La soupape, la branche d'entrée ou la sortie peuvent retenir du liquide ou du condensat.
La norme de raccordement est ambiguë
Le collier peut s'assembler mais produire un espace, un joint inadéquat ou une mauvaise pression nominale.
La déclaration de conformité n'est pas vérifiée
Le certificat cité ne couvre pas clairement le modèle et les options fournis.
Documents de validation manquants
Le projet ne peut pas tracer les matériaux, les joints, la finition ou les tests pour la soupape fournie.
| Point de blocage technique | Preuve minimale de décharge |
|---|---|
| Base de protection de pression | Scénario de décharge approuvé, capacité requise, termes de pression et données de performance de la soupape |
| Enveloppe de service CIP/SIP | Liste des produits chimiques, concentrations, températures, durées, fréquence des cycles et conditions de transition |
| Géométrie hygiénique | Dessin/isométrique approuvé montrant l'orientation, la dérivation, le contrôle des espaces morts et le drainage |
| Matériaux et joints | Matériaux mouillés exacts, composés d'élastomère, traçabilité des lots/chauffes et examen de compatibilité |
| Revendications de conformité | Certificat ou déclaration lié au modèle, à la taille, au matériau, à l'option et au site de fabrication exacts |
| Retour en service | Étalonnage, test d'étanchéité du siège, nettoyage, scellage final, vérification d'installation et enregistrements de contrôle des modifications complétés |
Flux de travail de sélection de soupape de sûreté hygiénique en dix étapes
- Définir l'équipement protégé et la fonction de l'appareil.
Confirmer si une soupape de sûreté normalisée, une soupape de décharge thermique ou une soupape de dérivation de procédé est requise. - Identifier le scénario de décharge applicable.
Établir la charge d'écoulement et l'état du fluide approuvés. - Définir l'enveloppe complète du procédé et CIP/SIP.
Inclure les produits chimiques, les températures, les temps de maintien et la fréquence des cycles. - Vérifier la pression de tarage, la capacité et la contre-pression.
Utiliser des données approuvées par le fabricant ou certifiées lorsque requis. - Examiner la géométrie hygiénique.
Vérifier la nettoyabilité, les zones mortes, les crevasses et l'isolement des limites. - Examiner la drainabilité installée.
Évaluer conjointement la bride d'équipement, l'orientation de la soupape, la sortie et les drains. - Sélectionner les métaux, élastomères et joints.
Utiliser les matériaux et composés exacts liés à l'enveloppe de service. - Définir les connexions, la finition et les contrôles de fabrication.
Indiquer les normes, dimensions, exigences de surface et inspections. - Définir les tests, certificats et enregistrements de validation.
Valider l'index documentaire avant l'achat. - Approuver la configuration complète fournie.
Aligner la fiche technique, le dessin, la plaque signalétique, la nomenclature, les certificats, les rapports de test et les manuels.
Contrôle des écarts : Une substitution de fournisseur impliquant le type de soupape, l'orifice, le composé d'élastomère, la finition de surface, la norme de la virole, la construction du siège, l'agencement du pilote ou la portée de la documentation doit être renvoyée pour approbation par l'ingénierie et la qualité. “Équivalent” n'est pas une disposition acceptable sans preuves contre l'enveloppe de service approuvée.
Liste de contrôle pour demande de devis (RFQ) pour soupapes de sûreté hygiéniques
| Section Demande de Devis | Informations à fournir |
|---|---|
| Équipement et base de pression | Tag de l'équipement, pression de service maximale/pression de conception, pression de service, pression de tarage et code applicable. |
| Scénario de décharge et capacité | Cas déterminant, débit requis, unités, phase du fluide, pression et température de décharge. |
| Fluide de procédé | Composition, viscosité, solides, moussage, cristallisation, exigences de contact produit et de stérilité. |
| CIP | Chaque produit chimique, concentration, température, temps d'exposition, rinçage et fréquence de cycle. |
| SIP | Pression de vapeur, température maximale, durée de maintien, cycles et état du condensat. |
| Installation | P&ID, isométrique, norme de raccordement, orientation, pente, drains et destination de la sortie. |
| Matériaux et finition | Métaux en contact avec le fluide, composés d'élastomère, joint, finition, électropolissage et passivation. |
| Tests | Pression de tarage, test d'étanchéité de la ligne de pression, étanchéité du siège et points d'inspection/de contrôle. |
| Documents | Fiche technique, dessin, données de capacité, MTR, liste des pièces en contact avec le fluide, finition, élastomère, enregistrements de test et de validation. |
| Conformité | Norme exacte, édition, portée du produit et certificat ou déclaration requis. |
| Maintenance et requalification | Joints de rechange, hypothèses d'intervalle de remplacement, contrôles de démontage, tests post-maintenance, exigences de nettoyage et de contrôle des modifications. |
| Hypothèses et écarts du fournisseur | Liste écrite de toutes les données supposées, corrections de capacité, substitutions de matériaux, documents exclus et limitations de certificat. |
Les pièces jointes recommandées comprennent le P&ID, la fiche technique de procédé, le calcul de décharge, la description du cycle CIP/SIP, la liste des produits chimiques, la disposition de la tuyauterie, les spécifications de conception hygiénique et la liste de contrôle des documents de validation.
Utiliser Comment préparer une fiche technique de soupape de sûreté pour une demande de devis pour convertir cette liste de contrôle en une spécification d'achat contrôlée. Les données inconnues doivent être marquées “à confirmer” ; elles ne doivent pas être déduites d'une photographie, d'une ancienne étiquette ou de la taille de la connexion.
Erreurs courantes lors de la sélection des soupapes de sûreté hygiéniques
Sélection par taille de raccord clamp
La soupape s'adapte à la ligne mais peut avoir une capacité insuffisante ou non vérifiée.
Supposer que “ 316L ” est suffisant
La corrosion, la finition, la traçabilité et tous les composants en contact avec le fluide restent non vérifiés.
Spécifier “ EPDM de qualité alimentaire ”
Le composé exact, la durée de vie SIP et la compatibilité chimique sont inconnus.
Examen de la soupape mais pas de la branche
Une soupape hygiénique sur une branche sans espace mort et non purgée peut quand même échouer à la validation.
Ignorer la sortie
La condensation, la contre-pression, la décharge chaude ou la contamination peuvent créer de nouveaux risques.
Utiliser une soupape de décharge comme soupape de sûreté codifiée
Le dispositif peut ne pas avoir la capacité requise ou la base de certification.
Demander les documents après la fabrication
La traçabilité ou la preuve de finition peuvent être indisponibles ou coûteuses à reconstituer.
Publier des logos de conformité non vérifiés
Le produit ou l'option peut sortir du champ d'application réel du certificat.
Symptômes courants et premières vérifications d'ingénierie
| Symptôme | Causes probables à examiner | Première action |
|---|---|---|
| Fuite après SIP | Déformation du siège par compression, contamination du siège, déformation thermique, fonctionnement proche de la pression de tarage | Isoler sous procédure, préserver les preuves dans l'état trouvé et effectuer l'inspection/les tests approuvés. |
| Mise en pression rapide (chatter) pendant le CIP ou lors d'un dérangement du procédé | Pertes à l'entrée, soupape surdimensionnée, vaporisation, contre-pression à la sortie ou pression de source instable | Examiner le scénario de décharge, le système d'entrée/sortie et les dommages mécaniques avant réutilisation. |
| Piqûres ou taches de rouille | Chlorures, chimie acide, traces de chauffe, passivation insuffisante, solution résiduelle ou métaux mixtes | Identifier le mécanisme de corrosion et inspecter tous les composants mouillés, pas seulement le corps. |
| Réponse pilote retardée | Passage de détection obstrué, condensat, produit cristallisé ou joint incompatible | Nettoyer et tester le circuit pilote et reconsidérer si la conception convient au fluide. |
| Condensat retenu | Orientation incorrecte, branche non drainante, point bas de sortie ou drain obstrué | Corriger la géométrie d'installation avant la qualification ou la remise en service. |
| Inadéquation de la documentation d'audit | Certificats génériques, lot incorrect, substitution non documentée ou nomenclature incomplète | Retenir la libération jusqu'à ce que la configuration série/lot fournie soit traçable. |
Pour le programme d'inspection plus large, utiliser les Guide de maintenance et d'inspection des soupapes de sûreté.
Normes et Références Autorisées
Les normes d'hygiène et les normes de décharge de pression traitent de différentes parties de la sélection. Le cahier des charges du projet doit identifier l'édition et la portée applicables.
| Référence | Rôle dans ce sujet | Lien officiel |
|---|---|---|
| ASME BPE | Exigences relatives aux équipements de bioprocédés et de haute hygiène couvrant les matériaux, la conception, la fabrication, l'inspection, les tests et la certification | Page officielle ASME |
| 3-A Sanitary Standards | Critères de conception et de fabrication hygiéniques pour les équipements en contact avec les aliments, les produits laitiers et les produits apparentés | Catalogue officiel 3-A |
| Ligne directrice EHEDG 8 | Principes de conception hygiénique basés sur le risque pour les équipements et installations alimentaires | Page officielle EHEDG |
| API 520 Partie I | Dimensionnement et sélection des dispositifs de décharge de pression dans les applications de l'industrie de transformation couvertes | Page officielle API |
| API 520 Partie II | Installation et analyse d'ingénierie des installations de dispositifs de décharge de pression | Page officielle API |
| ISO 4126-1 | Exigences générales pour les soupapes de sûreté lorsque la voie ISO s'applique | Page officielle ISO |
| USP | Tests de réactivité biologique in vivo pour les matériaux polymères spécifiés ; à utiliser uniquement lorsque le projet exige cette preuve | Chapitre officiel USP |
| ASME BPVC Section XIII | Règles de protection contre les surpressions pour les équipements sous pression et les dispositifs de décharge couverts | Page officielle ASME |
| API 527 | Méthodes d'essai d'étanchéité des sièges pour les conceptions de soupapes de décharge couvertes ; pas une norme d'hygiène ou de capacité | Aperçu officiel de l'API |
| 21 CFR 177.2600 | Dispositions américaines relatives au contact alimentaire pour les articles en caoutchouc spécifiés destinés à un usage répété | Texte officiel eCFR |
| National Board VR / NBIC | Voie de réparation autorisée pour les soupapes de décharge lorsque requis par le code et la juridiction | Page officielle du National Board |
Limite des normes : Les directives de conception hygiénique ne remplacent pas le dimensionnement des soupapes de sûreté ni les règles relatives aux équipements sous pression. La certification de pression ne prouve pas la nettoyabilité ni l'aptitude au contact des produits. Les deux aspects doivent être examinés.
Note d'édition et de portée : La page officielle de l'ASME liste actuellement BPE-2026, le catalogue 3-A comprend les normes actuelles et historiques, et l'EHEDG liste la Ligne directrice 8 Quatrième édition datée de décembre 2025. Un projet devrait toujours indiquer l'édition adoptée et la portée exacte plutôt que d'appliquer automatiquement la publication la plus récente à un dossier de qualification existant.
FAQ sur les soupapes de sûreté hygiéniques pour systèmes CIP et SIP
Qu'est-ce qu'une soupape de sûreté hygiénique ?

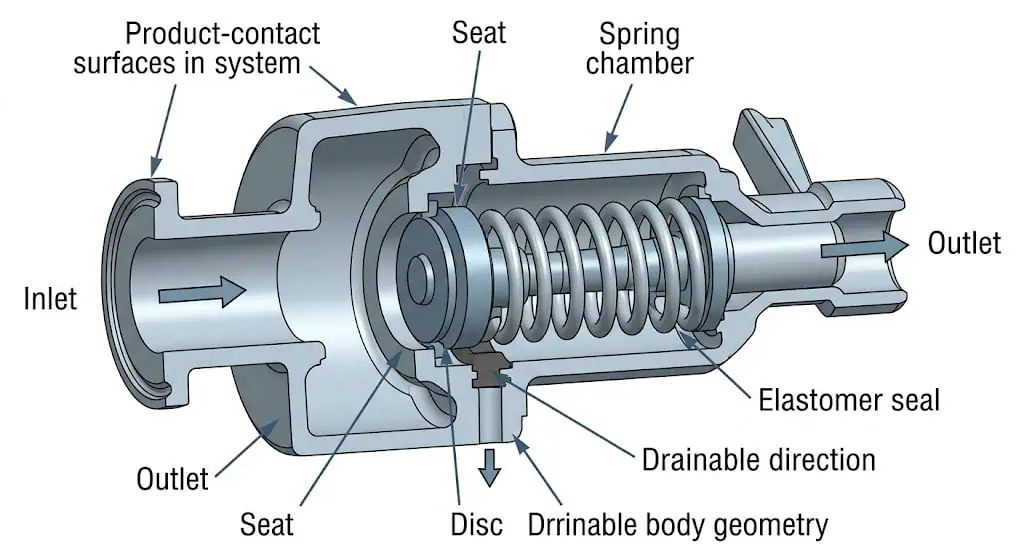

Il s'agit d'un dispositif automatique de décharge de pression destiné aux systèmes de procédés hygiéniques ou propres. Outre la protection contre la surpression, la conception sélectionnée peut nécessiter des surfaces en contact avec le produit nettoyables, des raccords sanitaires appropriés, une aptitude au drainage, des joints compatibles et une documentation traçable.
Comment sélectionner une soupape de sûreté hygiénique pour les systèmes CIP et SIP ?
Confirmer l'équipement protégé, le scénario de décharge, la capacité requise, le fluide de procédé, les produits chimiques CIP, la température et les cycles SIP, la contre-pression, la géométrie hygiénique, les matériaux, les élastomères, les raccords, l'installation et les documents de validation requis.
Une connexion Tri-Clamp rend-elle une soupape hygiénique ?
Non. La connexion n'est qu'une caractéristique. La géométrie interne, la nettoyabilité, la drainabilité, la finition de surface, la conception du joint, la traçabilité des matériaux et le piquage installé doivent également être examinés.
La taille du collier détermine-t-elle la capacité de décharge ?
N° La capacité dépend du scénario de décharge, de la pression de tarage et de la pression de décharge, de la zone d'écoulement, de la levée, de la phase du fluide, de la température, de la contre-pression et des données de performance du fabricant.
Toutes les soupapes de sûreté hygiéniques peuvent-elles être nettoyées en place (NEP) ?
Le nettoyage dépend de la conception de la soupape, de la géométrie du siège et de la cavité, de la couverture de nettoyage, du mécanisme de levée, de l'orientation, de la configuration de la tuyauterie et du cycle CIP réel.
Toutes les soupapes de sûreté hygiéniques peuvent-elles être stérilisées sur place (SIP) ?
Non. La soupape et tous les joints doivent être vérifiés pour la pression SIP, la température, le temps de maintien, le condensat et la fréquence des cycles.
L'acier inoxydable 316L convient-il toujours ?
Non. L'adéquation dépend du produit, de la chimie du CIP, de l'exposition aux chlorures, de l'agent de désinfection, de la température, du drainage, de l'état de surface et du mécanisme de corrosion.
Quel élastomère est le meilleur pour la SIP ?
Il n'existe pas de matériau universellement optimal. Le composé exact doit être vérifié par rapport à la vapeur, au produit, à chaque produit chimique de nettoyage, à la température, à la fréquence des cycles, aux mécanismes d'étanchéité et à la documentation requise.
Pourquoi la drainabilité est-elle importante ?
Les produits retenus, l'eau de rinçage ou la condensation peuvent augmenter les risques de contamination, de dilution, de corrosion, de coup de bélier et de validation.
Quels documents doivent être demandés ?
Les documents typiques comprennent la fiche technique approuvée, le dessin, les données de capacité, les rapports d'étalonnage et d'étanchéité au siège, les certificats matière, la liste des pièces en contact avec le fluide, le rapport de finition de surface, la documentation sur les élastomères et les informations de compatibilité CIP/SIP.
L'API 527 prouve-t-il qu'une soupape de sûreté hygiénique convient pour le CIP/SIP ?
Non. L'API 527 traite des tests d'étanchéité du siège. Il ne prouve pas la conception hygiénique, la nettoyabilité, la drainabilité, la compatibilité des matériaux ni la capacité de décharge requise.
Quelle est la différence entre la pression de tarage et la surpression sur une soupape de sûreté hygiénique ?
La pression de tarage est la condition d'ouverture automatique spécifiée. La surpression est l'augmentation de pression au-dessus de la pression de tarage utilisée pour développer la levée et la capacité requises dans des conditions définies. Aucune de ces valeurs ne doit être sélectionnée uniquement à partir de la taille du raccord ou de la connexion hygiénique.
Comment la contre-pression affecte-t-elle une soupape de sûreté hygiénique ?
La contre-pression peut affecter la stabilité d'ouverture, la capacité effective, la pression de référence du pilote, la réouverture et la fermeture. Les lignes de récupération fermées, les collecteurs partagés, les condensats et les filtres doivent être examinés dans le cadre du système de décharge installé.
Pourquoi une soupape de sûreté hygiénique peut-elle fuir après un SIP ?
Les causes courantes incluent la déformation permanente des élastomères, le vieillissement thermique, la contamination du siège, la condensation retenue, la déformation thermique, la corrosion et un fonctionnement trop proche de la pression de tarage. L'état tel que trouvé doit être préservé avant la réparation.
Une soupape de sûreté pilotée peut-elle être utilisée dans un système CIP ou SIP ?
Uniquement lorsque le pilote, la ligne de détection, le trajet d'échappement, les joints et les passages internes sont vérifiés pour le produit, les produits de nettoyage, le cycle de vapeur, le plan de drainage et de maintenance. Une conception pilotée n'est pas automatiquement hygiénique.
Que faut-il vérifier après le remplacement d'un joint ou d'un siège ?
Confirmer le matériau exact et le lot, l'assemblage approuvé, la pression de tarage, la réponse fonctionnelle, l'étanchéité du siège, le nettoyage hygiénique, l'orientation, la drainabilité, l'étanchéité finale et tout enregistrement de qualification ou de contrôle de modification affecté par la maintenance.
La documentation FDA ou USP prouve-t-elle l'aptitude au CIP/SIP ?
Aucune documentation sur le contact alimentaire ou la réactivité biologique ne concerne un matériau spécifique et une portée de preuve. Elle ne prouve pas la nettoyabilité, la drainabilité, la durée de vie en cycle vapeur, la capacité de décharge certifiée ou les performances du système installé de la soupape.
À quelle fréquence une soupape de sûreté hygiénique doit-elle être inspectée ou recertifiée ?
L'intervalle dépend du code applicable, du programme du propriétaire, du risque de procédé, de la sévérité CIP/SIP, de l'historique des joints, de la corrosion, du cyclage, des conclusions de maintenance et de la juridiction locale. Un intervalle universel ne doit pas être copié sans justification documentée.
Examiner conjointement la charge de pression et la charge hygiénique
Envoyez le P&ID, la base de décharge, le fluide de procédé, les produits chimiques CIP, les conditions SIP, la norme de raccordement, l'exigence de finition de surface, l'exigence d'élastomère et la liste des documents de validation pour une revue de soupape de sûreté hygiénique.
Télécharger les données de projet CIP/SIP Demander un devis pour une soupape de sûreté hygiénique Voir les soupapes de sûreté hygiéniques
