Réponse rapide : Soupape de sûreté à levier dans les applications de chaudières Une soupape de sûreté à levier dans les applications de chaudières est normalement une soupape de sûreté à ressort pour vapeur équipée d'un levier de levage ou d'un levier d'essai. En fonctionnement normal, la force du ressort maintient le disque en appui contre la tuyère. Lorsque la pression de la chaudière atteint la pression de tarage, la force de la vapeur soulève le disque et…
Une soupape de sûreté à levier dans les applications de chaudières est normalement une soupape de sûreté à ressort pour vapeur équipée d'un levier de levage ou d'un levier d'essai. En fonctionnement normal, la force du ressort maintient le disque en appui contre la tuyère. Lorsque la pression de la chaudière atteint la pression de tarage, la force de la vapeur soulève le disque et la soupape évacue la vapeur pour protéger la chaudière contre une surpression. Le levier permet un levage manuel approuvé pour vérifier le mouvement mécanique, mais il ne confirme pas la pression de tarage, la capacité de vapeur certifiée ni l'étanchéité du siège. La sélection de la soupape pour chaudière doit vérifier la P.M.E.E. (Pression Maximale en Équilibre Économique), la pression de fonctionnement normale, la pression de tarage, la capacité de décharge de vapeur requise, la base d'accumulation ou de surpression, la température de décharge, la tuyauterie de décharge, l'exigence de levier de levage, la conception du siège, la compatibilité des matériaux, les tests, l'étanchéité et la documentation. Si le levier est utilisé comme évent de routine, ou si la soupape de remplacement est sélectionnée uniquement par la taille de la connexion, le résultat peut être une fuite au siège, un échec d'inspection, une évacuation de vapeur dangereuse ou une protection inadéquate de la chaudière.
Résumé technique : en service de chaudière, le levier de levage n'est qu'une partie de l'examen de protection. La soupape doit pouvoir s'ouvrir à la pression de tarage correcte, évacuer la capacité de vapeur requise, se refermer de manière fiable, évacuer la vapeur en toute sécurité et être documentée pour l'inspection.
Limite d'ingénierie : un test par levier d'essai est une vérification de mouvement, pas un substitut pour le dimensionnement, l'étalonnage de la pression de tarage, l'observation de la fermeture/réouverture, les tests d'étanchéité du siège ou la documentation de réparation. Cette distinction est importante car une soupape de sûreté de chaudière peut bouger lorsqu'elle est soulevée à la main et être toujours mal tarée, sous-dimensionnée, fuyante ou inadaptée au système de décharge.
Le service de chaudière commence par l'équipement protégé, pas par le catalogue de soupapes. La pression maximale admissible en service, la pression de fonctionnement normale et la pression de tarage requise définissent la limite de protection contre la surpression. Si la pression de tarage est trop basse, la soupape peut s'ouvrir en fonctionnement normal et provoquer une décharge intempestive. Si la pression de tarage est trop élevée, la chaudière peut ne pas être protégée dans la limite de pression requise.
Pourquoi c'est important : un levier de levage ne peut pas corriger une mauvaise pression de tarage. Le mouvement manuel peut montrer que la tige et le disque ne sont pas complètement bloqués, mais il ne prouve pas la pression d'ouverture calibrée.
Une soupape de sûreté de chaudière doit évacuer suffisamment de vapeur pour la capacité de production crédible de la chaudière ou le cas d'évacuation spécifié. La capacité de vapeur requise doit être comparée à la capacité d'évacuation certifiée de la soupape et aux données de la plaque signalétique. La taille de la connexion et la classe de pression indiquent uniquement la compatibilité de la tuyauterie ; elles ne prouvent pas que la soupape peut supporter la charge de vapeur requise.
Pour un projet de remplacement, confirmez si le taux de combustion de la chaudière, l'apport de chaleur, le débit de génération de vapeur ou la configuration de l'équipement protégé ont changé depuis l'installation de l'ancienne soupape. Une soupape copiée de l'ancienne taille de bride peut être mécaniquement installable mais échouer à l'examen de la capacité d'évacuation.
La protection de la chaudière dépend également de l'augmentation de pression pendant l'évacuation, de la levée de la soupape, du blowdown et de la ré-assise. Une soupape qui s'ouvre mais ne se ré-assied pas correctement peut gaspiller de la vapeur, endommager le siège et entraîner des coûts de maintenance. Une soupape qui n'atteint pas une levée suffisante peut ne pas évacuer la capacité requise.

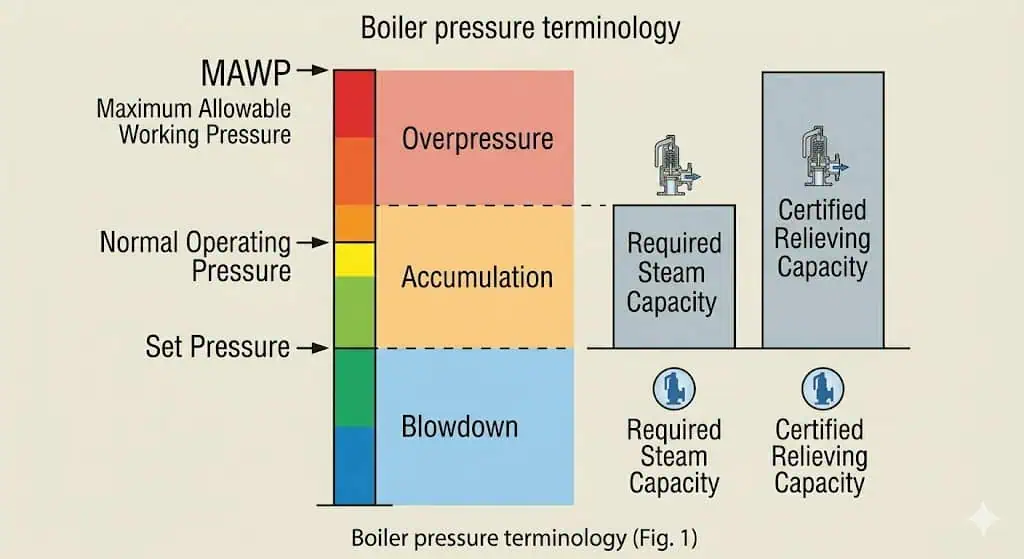

| Terme de pression | Signification de chaudière | Impact sur l'ingénierie |
|---|---|---|
| Pression de tarage | Pression à laquelle la soupape est réglée pour commencer à évacuer dans des conditions spécifiées | Contrôle le début de la protection ; doit être examiné par rapport à la MAWP et à la marge de fonctionnement |
| Surpression / accumulation | Augmentation de pression pendant un événement d'évacuation | Définit si la chaudière reste dans la limite de protection acceptée |
| Abaissement (Blowdown) | Différence entre la pression d'ouverture et la pression de refermeture | Affecte la ré-assise stable, le risque de cyclage et la perte de vapeur |
| Contre-pression | Pression ou résistance dans le système de sortie / décharge | Peut affecter la stabilité, le comportement de décharge et l'examen de la force de réaction |
| Capacité de vapeur requise | Débit de vapeur que la soupape doit évacuer pour le cas de décharge de la chaudière | Doit être comparé à la capacité de décharge certifiée ; la taille de la connexion seule est insuffisante |
De nombreuses demandes de remplacement commencent par “ même taille que l'ancienne soupape ”. Ce n'est pas suffisant. L'ancienne soupape peut avoir été dimensionnée pour une charge de chaudière antérieure, une entrée de combustible différente, une pression de vapeur différente ou une exigence d'inspection différente. Avant le remplacement, vérifiez la plaque signalétique de l'ancienne soupape, les données d'orifice ou de capacité, la pression de tarage, le matériau, le type de levier, la norme de connexion et la configuration de décharge.
| Vérification de sélection de chaudière | Pourquoi c'est important | Ce qui peut mal tourner |
|---|---|---|
| PSAM de la chaudière | Définit la limite de protection contre la surpression | Pression de tarage incorrecte ou inspection échouée |
| Pression de fonctionnement normale | Détermine la marge de fonctionnement en dessous de la pression de tarage | Mise en veille, fuite ou déclenchement intempestif |
| Capacité de vapeur requise | Confirme que la chaudière peut être déchargée en toute sécurité | La soupape s'ouvre mais ne peut pas évacuer suffisamment de vapeur |
| Exigence de levier de manœuvre | Prend en charge les vérifications manuelles approuvées du mouvement lorsque requis | Soupape rejetée lors de l'inspection ou mauvais arrangement de chapeau fourni |
| Tuyauterie de décharge | Contrôle le dégagement sûr de la vapeur, la force de réaction, le drainage et le bruit | Danger pour le personnel, accumulation d'eau ou charge de sortie excessive |
| Documents de test | Prend en charge la traçabilité de l'inspection, de la maintenance et du remplacement | Mise en service retardée ou statut de réparation incertain |

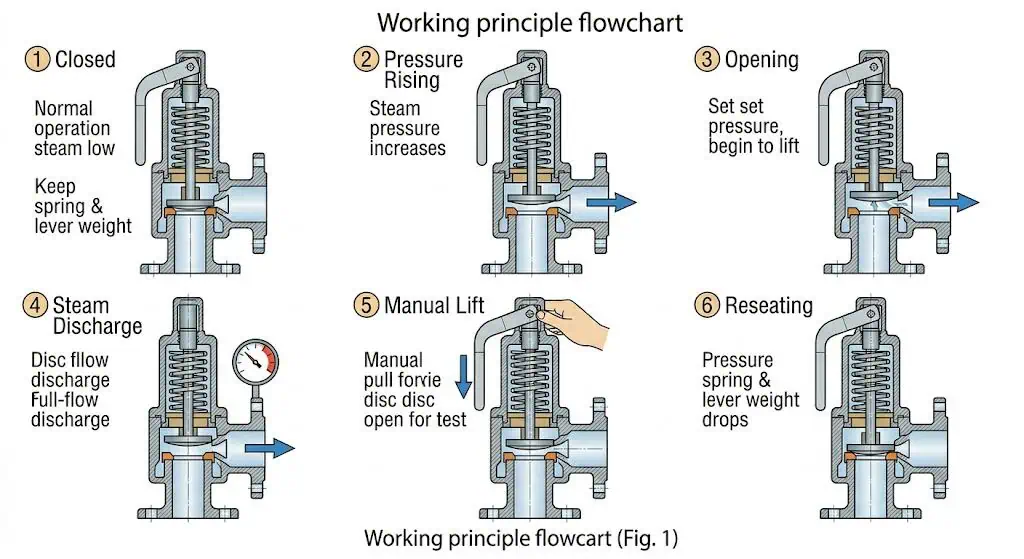

La plupart des soupapes de sûreté à levier pour chaudières utilisées dans le service industriel actuel sont des soupapes de sûreté à ressort avec un levier de manœuvre. En fonctionnement normal, le ressort pousse la tige et le disque vers le siège. La pression de vapeur de la chaudière agit vers le haut sous le disque. Tant que la force de fermeture est supérieure à la force de la pression de vapeur, la soupape reste fermée.
Lorsque la pression de la chaudière atteint la pression de tarage dans des conditions spécifiées, la force ascendante de la vapeur surmonte la force du ressort et le disque commence à se soulever. Une augmentation supplémentaire de la pression peut être nécessaire pour obtenir une levée complète et un débit de vapeur nominal, selon la conception de la soupape et la base de la norme.

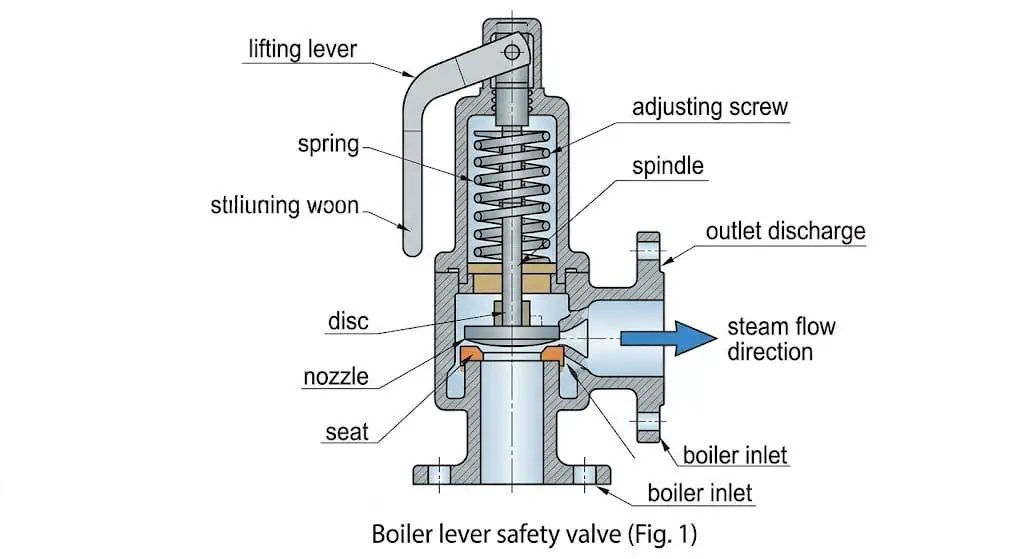

Le levier offre un chemin de levage manuel. Lorsque le levier est tiré dans des conditions approuvées, il soulève la tige et le disque du siège afin que la vapeur puisse être brièvement évacuée. Cela peut aider à confirmer le mouvement mécanique, mais ne vérifie pas la pression de tarage calibrée ni la capacité certifiée.
Après la chute de pression ou le relâchement du levier manuel, le ressort repousse le disque vers le siège. Un ré-enclenchement fiable dépend de l'état du siège, de l'alignement du disque, de l'état du guide, de la propreté, du comportement de la purge (blowdown) et de la présence éventuelle de débris ou de calamine dans la zone d'étanchéité.
Dans de nombreuses applications de chaudières, un levier de levage ou un levier d'essai est requis pour les vérifications de fonctionnement approuvées. L'exigence exacte dépend de l'édition actuelle du code, du type de chaudière, de la pression, du service, de la juridiction et des pratiques d'inspection du propriétaire. Ne supposez pas que chaque soupape de sûreté nécessite le même agencement de levier.
Le levier d'essai aide à confirmer que la tige et le disque peuvent bouger. Ceci est utile dans les services vapeur car la formation de calamine, la corrosion et les longues périodes sans levage peuvent contribuer au grippage. Cependant, la vérification par levier d'essai n'est qu'une vérification du mouvement mécanique, pas un test de performance complet.
Un levier ouvert peut être acceptable lorsque la vapeur évacuée peut être déchargée en toute sécurité, que l'opérateur peut se tenir à l'écart et que la procédure du site autorise un levage manuel. La voie d'évacuation ne doit pas diriger la vapeur vers des passerelles, des échelles, des équipements électriques, des zones de dommages d'isolation ou des points d'accès du personnel.
Si le service n'est pas sûr pour une évacuation manuelle exposée, ou si l'installation est sensible aux manipulations, un levier à garniture ou une configuration à chapeau fermé peut nécessiter un examen. La vapeur de chaudière utilise couramment des configurations à levier, mais la vapeur de procédé adjacente, l'eau chaude ou des conditions de service spéciales peuvent nécessiter une configuration de chapeau ou de levier différente.
La sélection commence par les données de la chaudière : type de chaudière, Pression Maximale de Service (PMS), pression de fonctionnement normale, condition de la vapeur, génération maximale de vapeur ou charge de décharge requise, température de décharge et environnement d'exploitation.
La soupape doit être vérifiée pour la pression de tarage, la capacité de vapeur certifiée, la taille de la connexion, la classe de pression, la désignation de l'orifice ou de la capacité, le comportement de la décharge (blowdown) et l'attente de refermeture. Une soupape avec la même connexion d'entrée peut toujours être inadéquate si la capacité n'est pas vérifiée.
Spécifier l'exigence du levier de levage, la configuration du chapeau, le type de corps, la conception de l'obturateur, le matériau du corps, le matériau de la tuyère, le matériau du disque, le matériau du ressort, le matériau du guide et les exigences de joint ou d'étanchéité. Dans le service de vapeur de chaudière, la conception d'obturateur métallique et la compatibilité des matériaux à haute température sont des points d'examen courants.
Note sur l'examen des matériaux : Le service vapeur à haute température ne doit pas être vérifié uniquement par le matériau du corps. La tuyère, le disque, le guide, la tige, le ressort, le mécanisme à levier, les joints et les fixations exposées doivent également être examinés en fonction de la température, de la corrosion, de l'oxydation et de l'état de maintenance. Ceci est une limite typique de l'examen d'ingénierie ; la décision finale sur le matériau dépend des conditions de vapeur, de la pression, de la température, de la conception de la soupape et des spécifications du projet.
La tuyauterie de sortie doit être examinée pour la décharge sécuritaire, la force de réaction, le drainage, la contre-pression et l'accès opérateur. La levée manuelle ne doit pas libérer de vapeur vers les personnes ou l'équipement. Le drainage est important car l'accumulation de condensat peut endommager la soupape ou créer un risque de coup de bélier.
La contre-pression n'est pas seulement un problème d'usine de procédé. La tuyauterie de sortie des soupapes de sûreté de chaudière, les longs parcours de décharge, les silencieux, les coudes, les drains ou les arrangements de ventilation partagés peuvent créer une résistance. Une contre-pression excessive accumulée peut affecter le comportement de décharge, la charge de réaction, le bruit et le refermeture. Ceci doit être vérifié avant que l'installation ne soit acceptée.
| Point de contrôle | Données requises | Risque d'ingénierie en cas d'omission |
|---|---|---|
| Données de la chaudière | Type de chaudière, Pression Maximale de Service (PMS), conditions de vapeur, pression de fonctionnement normale | Pression de tarage incorrecte ou classification de service erronée |
| Données de capacité | Capacité vapeur requise et capacité de soupape certifiée | Capacité de décharge insuffisante lors d'une surpression |
| Données de pression | Pression de tarage, pression de fonctionnement, base d'accumulation / surpression | Levée insuffisante ou protection inadéquate |
| Configuration de la soupape | Type de levier, type de chapeau, type de boîte, type de siège, matériau | Mauvaise soupape fournie ou échec d'inspection |
| Disposition de décharge | Sens de sortie, drain, support de force de réaction, chemin de ventilation sûr | Risque de brûlure, risque de bruit, force de décharge, dommages dus à la condensation |
| Documentation | Fiche technique, rapport de test, certificat matériau, enregistrement d'étalonnage | Retard de mise en service ou statut de réparation incertain |
Scénario de terrain : Quel problème est survenu : le remplacement d'une soupape de sûreté de chaudière a été commandé en faisant correspondre la taille d'entrée et la pression de tarage de l'ancienne soupape. Pourquoi cela s'est produit : l'acheteur a supposé que la taille de l'ancienne soupape prouvait la capacité de vapeur requise. Cause réelle du système : le débit de chauffe de la chaudière et la charge de vapeur avaient changé après une mise à niveau de l'usine, mais la capacité de décharge certifiée n'a pas été vérifiée. Action corrective : examiner la Pression Maximale en Eau Chaude (PMECH) de la chaudière, le débit de vapeur, la capacité de décharge requise, la plaque signalétique de la soupape et la capacité certifiée. Prévention : exiger la confirmation de la capacité de vapeur pour chaque remplacement de soupape de sûreté de chaudière, pas seulement la correspondance de la taille de connexion.
Lorsque le levier d'essai est actionné dans des conditions approuvées, le levier soulève la tige et le disque du siège. La vapeur est évacuée par la sortie de la soupape. Lorsque le levier est relâché, le ressort doit ramener le disque en contact avec le siège.
Un test par levier d'essai n'est pas un test de pression de tarage calibré. L'opérateur soulève mécaniquement le disque. Le test peut confirmer que la soupape n'est pas complètement bloquée, mais il ne prouve pas que la soupape s'ouvre automatiquement à la pression requise.
Un bref soulèvement manuel ne prouve pas que la soupape atteint la levée nominale ou la capacité de vapeur certifiée lors d'un événement de surpression réel. La capacité doit être confirmée par la certification de la soupape, les données de dimensionnement, les informations de la plaque signalétique et la documentation du fabricant.
Si la chaudière contient du tartre, des débris ou des produits de corrosion, le soulèvement manuel peut déloger des particules qui se retrouvent piégées entre le disque et le siège. Si le levier est actionné de manière répétée comme méthode de purge, l'usure du siège et les fuites peuvent augmenter.
| Question de test | Le test par levier d'essai peut vérifier | Le test par levier d'essai ne peut pas confirmer |
|---|---|---|
| Le त्याचा bouge-t-il ? | Oui, si le levier se soulève librement | Stabilité à long terme dans des conditions de décharge |
| La vapeur est-elle évacuée lors de l'ouverture ? | Oui, si la pression et la procédure le permettent | Capacité de décharge vapeur certifiée |
| La soupape se referme-t-elle après la décharge ? | L'observation initiale est possible | Acceptation formelle de l'étanchéité du siège |
| La pression de tarage est-elle correcte ? | Non | Nécessite un test / calibrage de la pression de tarage |
| La soupape est-elle conforme au code ? | Non | Nécessite une documentation et une revue du code |
| La capacité vapeur certifiée est-elle prouvée ? | Non | Nécessite un certificat de capacité, des données de plaque signalétique, une révision du dimensionnement et une révision du code projet |
Scénario de terrain : Quel problème est survenu : une soupape de sûreté de chaudière a fuité après un test de levier d'essai. Pourquoi cela s'est produit : le tartre et les débris ont été perturbés lors du levage manuel et se sont logés au siège. Cause réelle du système : la soupape n'avait pas été nettoyée et inspectée pendant l'intervalle de maintenance, et le test de levier d'essai a été considéré comme une preuve suffisante de son état. Action corrective : inspecter le siège et le disque, retirer les débris, réparer ou rodage les surfaces d'étanchéité si autorisé, et effectuer des tests de pression de tarage et d'étanchéité du siège. Prévention : combiner l'inspection visuelle, la procédure de test correcte, le contrôle du traitement de l'eau et la recalibration documentée après réparation.
Scénario de terrain : Quel problème est survenu : le personnel de maintenance a utilisé le levier d'essai plusieurs fois pour dépressuriser une petite chaudière avant les travaux d'entretien. Pourquoi cela s'est produit : le levier a été confondu avec un dispositif de purge de routine. Cause réelle du système : le système manquait d'une procédure de dépressurisation appropriée et le siège de la soupape a été exposé à des levages manuels répétés dans des conditions de vapeur sale. Action corrective : inspecter les surfaces du siège et du disque, effectuer des tests de pression de tarage et d'étanchéité du siège, et fournir un chemin de purge approprié si une dépressurisation de routine est nécessaire. Prévention : indiquer clairement dans les procédures d'exploitation que le levier d'essai est destiné aux vérifications de fonctionnement approuvées, et non au contrôle de pression de routine.

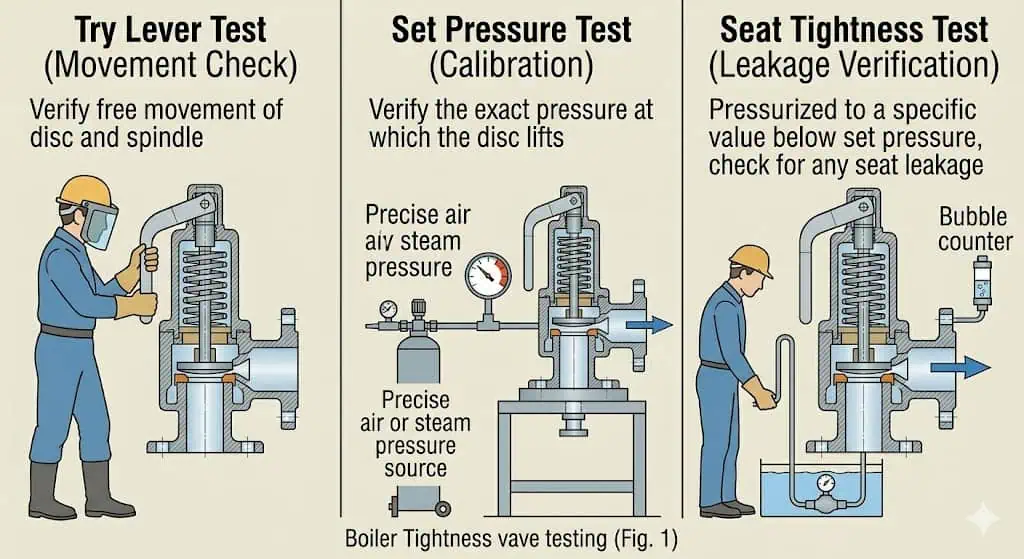

Le test de pression de tarage vérifie que la soupape s'ouvre à la pression requise dans des conditions de test définies. Il est différent de l'actionnement du levier. Si la pression de tarage a dérivé, la soupape peut se lever trop tôt ou trop tard, affectant le fonctionnement de la chaudière et la marge de sécurité.
Le test d'étanchéité du siège confirme si la fuite est dans les limites d'acceptation requises après réglage, opération, réparation ou inspection. Dans le service des chaudières, la fuite du siège peut entraîner une perte de vapeur, une augmentation des coûts de combustible, endommager le siège et créer des problèmes de maintenance gênants.
L'étanchéité du siège doit être examinée conformément aux exigences du projet et à la norme de test applicable lorsque cela est requis. Une soupape qui a passé une vérification de mouvement manuel peut toujours échouer à un test de fuite si l'état du disque, du siège, du guide ou du ressort est médiocre.
Le comportement du blowdown et du reseating doit être observé conformément à la procédure applicable. Une soupape qui s'ouvre mais ne se referme pas de manière fiable peut entraîner une perte continue de vapeur et peut nécessiter une réparation ou une recalibration.
Après réglage ou réparation, la soupape doit être scellée, étiquetée et documentée conformément à la procédure de l'usine et aux exigences réglementaires. Les enregistrements doivent indiquer la pression de tarage, le résultat du test, l'étendue de la réparation, le technicien ou l'organisation de réparation, la date et toute référence d'inspection requise.
| Étape | Test / Vérification | Enregistrement requis |
|---|---|---|
| 1 | Inspection visuelle du corps, du levier, de la zone du ressort, du tuyau de décharge et de la plaque signalétique | Liste de contrôle d'inspection et enregistrement photographique si nécessaire |
| 2 | Vérification du mouvement du levier lorsque autorisé | Date du test, condition de pression, opérateur, observation |
| 3 | Test de pression de tarage | Enregistrement de calibration et résultat de pression de tarage |
| 4 | Observation de la refermeture / de la détente | Condition de refermeture observée et enregistrement de réglage |
| 5 | Test d'étanchéité du siège si requis | Rapport de test d'étanchéité du siège et base d'acceptation |
| 6 | Scellage, consignation et documentation | Enregistrement de scellage, données de consignation, enregistrement de réparation, certificat de test |

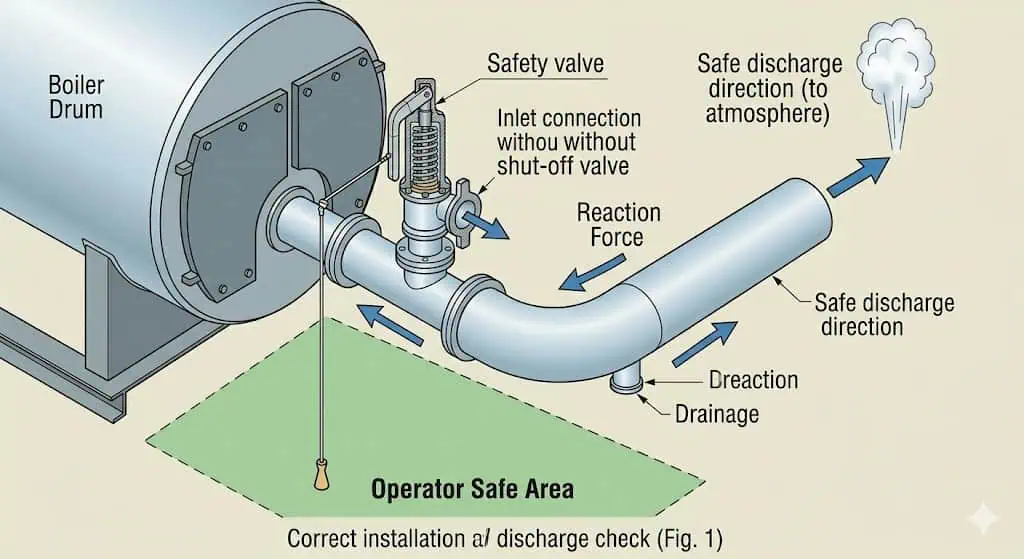

La soupape de sûreté doit avoir un chemin ouvert vers la connexion de la chaudière protégée, conformément au code chaudière applicable et aux exigences du site. Tout arrangement d'isolement susceptible de bloquer le chemin de la soupape de sûreté nécessite un examen strict du code et de la juridiction.
La tuyauterie d'admission doit être courte, de taille adéquate et adaptée au service vapeur. Une perte de pression excessive à l'admission peut affecter la stabilité, la levée et le refermeture de la soupape. L'installation de la soupape de sûreté de chaudière ne doit pas être traitée comme une tuyauterie de branche ordinaire.
La tuyauterie de décharge de vapeur doit tenir compte de la force de réaction, du drainage, de la contre-pression, de l'évacuation des condensats, du bruit, de la dilatation thermique et de l'emplacement de décharge sûr. Une tuyauterie de sortie défectueuse peut endommager la soupape, créer une accumulation d'eau ou exposer le personnel aux dangers de la vapeur.
Si le levier est utilisé pour des vérifications approuvées, les opérateurs doivent avoir un accès sûr et une position corporelle dégagée, à l'écart de la décharge. La procédure de test doit définir quand le levier peut être actionné, qui peut effectuer le test et quelles sont les conditions de fonctionnement requises.
Scénario de terrain : Quel problème est survenu : un levier pouvait être actionné depuis une plateforme, mais la sortie de décharge dirigeait la vapeur vers une allée. Pourquoi cela s'est produit : l'accès au levier a été examiné, mais la direction de la décharge n'a pas été vérifiée lors de l'installation. Cause réelle du système : l'accès à la maintenance et la sécurité de la sortie ont été conçus séparément. Mesure corrective : examiner la tuyauterie de sortie, la direction de la décharge, le support de la force de réaction et la position de l'opérateur. Prévention : inclure l'examen de la décharge sécurisée dans la liste de contrôle d'installation avant que la soupape ne soit acceptée pour mise en service.
Une fuite après une levée manuelle est généralement associée à des débris sur le siège, à l'usure du siège, à un ré-enclenchement incorrect ou à une mauvaise utilisation répétée du levier. Une soupape qui fuit ne doit pas être ignorée car la fuite peut éroder le siège et augmenter la perte de vapeur.
L'échec du ré-enclenchement peut être causé par le tartre, la corrosion, des surfaces de guidage endommagées, un ressort faible, un mauvais réglage ou un comportement de décharge inadéquat. La soupape doit être inspectée et testée plutôt que d'être actionnée à plusieurs reprises.
Le blocage peut survenir lorsque le mécanisme du levier, la tige, le guide ou la zone du chapeau sont exposés à la corrosion, à la saleté, à la déformation ou à un manque d'entretien. Si le mouvement n'est pas libre, la soupape doit être retirée du service conformément à la procédure de l'installation et inspectée.
La soupape de remplacement peut s'adapter à la bride mais échouer aux vérifications de capacité de vapeur, de matériau, d'exigence de levier ou de documentation. L'approvisionnement doit toujours demander la plaque signalétique de l'ancienne soupape, les données de la chaudière, l'exigence de capacité et la base normative avant de finaliser une commande de remplacement.
| Problème | Cause probable | Conséquence | Prévention |
|---|---|---|---|
| Fuite après test au levier | Débris sous le siège, usure du siège, levée manuelle répétée | Pertes de vapeur, érosion du siège, appel de maintenance | Utiliser la procédure de test approuvée et effectuer la vérification de l'étanchéité du siège après réparation |
| La soupape ne se referme pas | Calcaire, corrosion, grippage du guide, mauvais réglage | Décharge continue ou risque d'arrêt | Inspecter les pièces mobiles, les guides, le siège et l'état du ressort |
| Levier ou tige bloqué(e) | Corrosion, saleté, déformation, mauvaise maintenance | Mouvement mécanique incertain | Planifier l'inspection et retirer pour réparation si nécessaire |
| Mauvaise soupape de remplacement | Sélectionnée uniquement par taille ou ancien modèle | Inadéquation de capacité ou inspection échouée | Confirmer la MAWP, la pression de tarage, la capacité vapeur, le levier, le siège, le matériau et les documents |
| Rejet de vapeur dangereux | Trajet de sortie ou position de test ignoré | Blessure du personnel, bruit, danger de condensation | Examiner la direction de décharge, les drains, le support et l'accès |
Les vérifications de routine doivent inclure l'état de la plaque signalétique, l'état du joint, la position du levier, la corrosion visible, le support de la tuyauterie de décharge, le drainage et les signes de fuite. Toute preuve de frémissement, de fuite ou de réglage non autorisé doit faire l'objet d'une enquête.
La fréquence d'inspection dépend de la réglementation locale, de la sévérité du service de la chaudière, de la qualité du traitement de l'eau, de l'historique de la soupape, de la politique du propriétaire et des exigences réglementaires. Un cyclage élevé, une vapeur sale, la corrosion ou des fuites antérieures peuvent justifier une inspection plus approfondie.
Lorsque la réparation implique des pièces critiques, le travail sur le siège et le disque, un réglage affectant la fonction, l'intégrité de rétention de pression ou des composants liés à la capacité, la voie de réparation peut nécessiter une considération de réparation selon le National Board / NBIC ou VR, en fonction de la juridiction et de la base normative. Ceci doit être confirmé avant que la soupape ne soit remise en service.
La documentation typique peut inclure la fiche technique de la soupape, l'enregistrement de la plaque signalétique, le rapport de test de pression de tarage, le rapport d'étanchéité du siège si requis, le certificat matière, le rapport d'étalonnage, le rapport de réparation, le rapport de scellage et l'étiquette d'inspection. La documentation n'est pas seulement une exigence administrative ; elle aide à prévenir les remplacements incorrects et soutient le dépannage futur.
Fournir le type de chaudière, la MAWP, la pression de fonctionnement normale, la condition de vapeur, la base de combustible ou de puissance thermique le cas échéant, le nombre de soupapes, la position d'installation et les informations actuelles de la plaque signalétique.
Fournir la capacité vapeur requise, la pression de tarage, la température de décharge, l'état de la vapeur saturée ou surchauffée, la base d'accumulation / surpression, et si la capacité doit être certifiée selon une norme spécifique ou une exigence de projet.
Fournir la connexion d'entrée et de sortie, la classe de pression, l'exigence de levier, le type de chapeau, le type de chapeau, le type de siège, le matériau du corps et de garniture, le matériau du ressort, la direction de décharge, et toute exigence de référence croisée de remplacement.
Demander la fiche technique, les données de la plaque signalétique, le rapport de test de pression de tarage, le rapport de test d'étanchéité du siège si requis, le certificat matière, le dossier de calibration, le dossier de réparation le cas échéant, et toute documentation d'inspection spécifique au projet.
Type de chaudière et service
PSAM de la chaudière
Pression de fonctionnement normale
Exigence de pression de tarage
Capacité de vapeur requise
Condition de vapeur saturée ou surchauffée
Température de décharge
Base d'accumulation / surpression
Raccordement d'entrée et de sortie
Direction de décharge et tuyauterie de sortie
Exigence de levier de manœuvre / levier d'essai
Type de chapeau et type de chapeau
Matériau du siège et exigence d'étanchéité du siège
Matériaux du corps, de la garniture, du ressort et du guide
Code ou exigence d'inspection applicable
Ancienne plaque signalétique, dessin ou fiche technique
Rapport de test de pression de tarage
Registres d'étalonnage et de réparation
Demande de devis pour projet : Besoin de remplacer ou de vérifier une soupape de sûreté à levier pour chaudière ? Envoyez à ZOBAI la MAWP de votre chaudière, la pression de tarage, la pression de service, la capacité vapeur requise, la température de vapeur, le raccordement d'entrée et de sortie, la configuration de décharge, l'exigence de levier de levage, le type de siège, le type de chapeau, le code applicable et la plaque signalétique existante. Ces détails permettent une révision technique avant la cotation et aident à éviter un remplacement basé uniquement sur la taille.
Il s'agit généralement d'une soupape de sûreté à ressort pour vapeur, équipée d'un levier de manœuvre ou d'un levier d'essai, permettant au personnel agréé de vérifier manuellement le mouvement mécanique dans des conditions définies.
De nombreuses applications de chaudières et de vapeur nécessitent ou utilisent couramment un levier de levage, mais l'exigence finale dépend du code en vigueur, du type de chaudière, de la pression, de la juridiction et de la procédure d'inspection du propriétaire.
Un essai par levier permet de vérifier si la tige et le disque peuvent bouger et si la soupape peut brièvement se décharger lorsqu'elle est actionnée manuellement dans des conditions approuvées.
Non. Un essai par levier ne confirme pas la pression de tarage calibrée. La pression de tarage doit être vérifiée par la procédure d'essai ou de calibration requise.
N° Un test par levier manuel ne montre que la soupape peut être actionnée manuellement dans les conditions de test. La capacité vapeur certifiée doit être confirmée par les données de la plaque signalétique, l'examen du dimensionnement, les documents de certification et le code chaudière applicable ou l'exigence du projet.
Le levier ne doit pas être utilisé comme dispositif de mise à l'air ou de régulation de pression de routine. Si une dépressurisation de routine est nécessaire, un dispositif de mise à l'air approprié et une procédure d'exploitation doivent être examinés.
Les causes courantes incluent des débris piégés au siège, l'usure du siège, le tartre, la corrosion, une mauvaise refermeture ou un levage manuel répété. La soupape doit être inspectée et testée si la fuite persiste.
Un test de pression d'é prova la pression d'ouverture dans des conditions de test définies. Un test de levier de manœuvre soulève manuellement la soupape et vérifie le mouvement mécanique, mais il ne prouve pas la pression d'é ou la capacité.
Fournir la pression maximale de fonctionnement de la chaudière (MAWP), la pression de fonctionnement normale, la pression de tarage, la capacité de vapeur requise, la température de la vapeur, la norme de raccordement, la configuration de décharge, l'exigence de levier, le type de siège, le matériau, le code applicable et les exigences de documentation.
L'intervalle dépend de la réglementation locale, du type de chaudière, de la sévérité du service, de la politique du propriétaire, de l'historique de la soupape et des exigences réglementaires. Suivre le code applicable, l'autorité d'inspection et la procédure de maintenance de l'installation.
Demander la fiche technique, les données de la plaque signalétique, le rapport d'essai de pression de tarage, le rapport d'étanchéité du siège si requis, le certificat matière, le dossier de calibration, le dossier de réparation, le dossier de scellage et l'étiquette d'inspection.
La sélection et les tests des soupapes de sûreté à levier pour chaudières doivent être vérifiés conformément au code de projet applicable, à la réglementation des chaudières, à la juridiction locale, à la procédure d'inspection du propriétaire et aux instructions du fabricant. L'ASME BPVC Section I peut être pertinente pour les soupapes de sûreté de chaudières et de vapeur. L'API 527 peut être pertinente lorsque des tests d'étanchéité du siège sont requis. Les exigences de réparation National Board / NBIC et VR peuvent s'appliquer lorsque la réparation, le recalibrage ou l'acceptation juridictionnelle est nécessaire. L'ISO 4126-1 peut être utilisée comme référence générale pour les normes de produits de soupapes de sûreté, mais elle ne remplace pas l'examen du code spécifique à l'application de la chaudière. Les éditions spécifiques, les clauses, la portée de la certification et les exigences juridictionnelles doivent être vérifiées avant la publication ou l'approvisionnement.
Note de publication : Ne stipulez pas qu'un levier, un intervalle de test ou une procédure d'inspection spécifique est universellement requis pour toutes les chaudières. Les exigences varient selon le type de chaudière, la pression, la juridiction, la procédure du propriétaire, l'édition du code et l'historique des réparations.
Liens de référence suggérés : eCFR 46 CFR 52.01-120, Guide de réparation des soupapes de sûreté National Board, Le Certificat d'Autorisation VR du National Board, ISO 4126-1, API 527
Cet article est préparé à des fins d'éducation technique et de discussion préliminaire de projet. La sélection et les tests finaux des soupapes de sûreté à levier pour chaudières doivent être examinés par des ingénieurs qualifiés en fonction de la PSAM de la chaudière, de la pression de service, de la pression de tarage, de la capacité de vapeur requise, de la température de décharge, de la base d'accumulation / surpression, de l'arrangement de décharge, de l'exigence de levier de manœuvre, de la conception du siège, de la compatibilité des matériaux, des exigences de test, de la voie de réparation et du code applicable.
Revu par : Équipe d'ingénierie ZOBAI Soupapes de Sûreté
Examen axé sur : soupapes de sûreté à levier pour chaudières, soupapes de sûreté pour vapeur, vérifications du levier de manœuvre, test de pression de tarage, étanchéité du siège, capacité vapeur, sécurité de décharge, vérifications d'installation, documentation de réparation et préparation de demande de devis.
Pour l'examen du projet, ces pages ZOBAI connexes peuvent aider à confirmer la sélection des soupapes de sûreté pour chaudières, la capacité vapeur, les exigences de test et les données de demande de devis :
Envoyez à ZOBAI la MAWP de votre chaudière, la pression de fonctionnement normale, la pression de tarage, la capacité de vapeur requise, les conditions de vapeur, la température de décharge, la taille de connexion, la classe de pression, la configuration de décharge de sortie, l'exigence de levier de manœuvre, le type de siège, le type de chapeau, l'exigence de matériau, le code applicable, l'ancienne plaque signalétique et l'exigence de document de test. Ceci permet une revue d'ingénierie pour déterminer si la soupape de sûreté à levier proposée pour chaudière est adaptée avant la cotation, l'installation ou le remplacement.

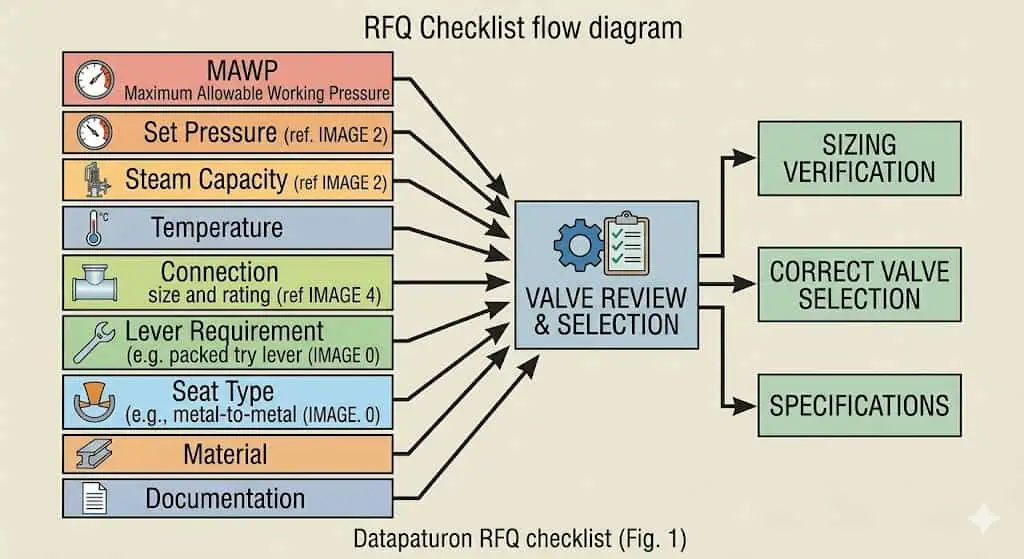

Pièces jointes suggérées pour la demande de devis : P&ID, fiche technique chaudière, plaque signalétique de la soupape existante, ancien dessin, exigence de décharge, schéma de tuyauterie de décharge, exigence de documentation d'inspection et base du code applicable.
ZOBAI se concentre sur les solutions de soupapes de sûreté pour les systèmes de pression, y compris les soupapes de sûreté à ressort, les soupapes de décharge pilotées, les conceptions équilibrées par soufflet, les systèmes sanitaires, le service à enveloppe chauffante, les applications GNL et GPL, et d'autres produits de protection contre la pression.
