Válvulas de seguridad con colector de descarga común: comprobaciones de contrapresión y alivio simultáneo

Respuesta directa: Un cabezal de descarga común hace que la presión de salida de la válvula de seguridad sea un resultado del sistema y no una entrada de una sola válvula. La revisión debe definir el caso de alivio creíble, identificar qué dispositivos pueden contribuir al mismo tiempo, distinguir la contrapresión superpuesta preexistente de la presión acumulada por el flujo de alivio, trazar la resistencia de las ramas y del cabezal compartido, y determinar cuándo esas interacciones requieren un análisis hidráulico específico del proyecto. La conexión física por sí sola no define el alivio simultáneo, y los datos de una sola válvula no pueden establecer por sí solos la condición de presión en todo un cabezal compartido.

Diagrama conceptual de varias ramas de válvulas de seguridad conectadas a un cabezal de descarga compartido con condiciones aguas abajo acopladas.

Respuesta directa: Un cabezal de descarga común hace que la presión de salida de la válvula de seguridad sea un resultado del sistema y no una entrada de una sola válvula. La revisión debe definir el caso de alivio creíble, identificar qué dispositivos pueden contribuir al mismo tiempo, distinguir la contrapresión superpuesta preexistente de la presión acumulada por el flujo de alivio, trazar la resistencia de las ramas y del cabezal compartido, y determinar cuándo esas interacciones requieren un análisis hidráulico específico del proyecto. La conexión física por sí sola no define el alivio simultáneo, y los datos de una sola válvula no pueden establecer por sí solos la condición de presión en todo un cabezal compartido.

Esta guía cubre únicamente esa decisión a nivel de sistema. El comportamiento detallado de la contrapresión de la válvula, el dimensionamiento individual y la capacidad certificada, la selección general de válvulas de seguridad y la metodología más amplia de sistemas de alivio según API 521 permanecen en sus páginas dedicadas.

Por qué un cabezal de descarga común cambia el problema de la válvula de alivio

Una válvula de seguridad con una ruta de descarga independiente puede verificarse contra la condición aguas abajo asignada a esa ruta. Cuando varios dispositivos de alivio de presión descargan en tuberías aguas abajo interconectadas, esa suposición cambia: la presión en una salida puede depender de lo que está sucediendo en otras partes del sistema compartido.

De tuberías de salida individuales a un sistema aguas abajo acoplado

Para esta guía, un cabezal de descarga común significa tuberías aguas abajo interconectadas que pueden recibir flujo de alivio de más de un dispositivo de alivio de presión. Esta es una descripción práctica del sistema, no una afirmación de que la frase tenga una definición universal en las normas.

La guía publicada por TSASK sobre cabezales comunes aborda explícitamente las tuberías de descarga de dispositivos de alivio de presión interconectadas con otros dispositivos de alivio a través de un cabezal común. Dentro de ese contexto regulatorio específico, el punto importante es claro: las salidas interconectadas deben revisarse como un sistema, no como líneas de descarga independientes.

La consecuencia de ingeniería es el acoplamiento. Una derivación no termina analíticamente en la boquilla de salida de la válvula; alimenta una ruta aguas abajo que también puede transportar flujo o presión desde otras fuentes conectadas. La condición de salida que ve una válvula puede depender, por tanto, de su derivación local, de la sección común del colector, de las fuentes de presión aguas abajo y del caso de alivio que se esté evaluando.

Cómo la descarga de una válvula puede cambiar la condición de salida de otra válvula

Guía de ingeniería de Baker Hughes identifica otras válvulas de alivio de presión conectadas a un colector común como una posible fuente de contrapresión superpuesta variable. También señala que la presión del colector común puede cambiar según qué dispositivo o combinación de dispositivos esté descargando.

Eso no justifica suponer que cada conexión ve la misma presión, o que una válvula de alivio crea un aumento de presión predecible en toda la red. Significa que la condición de presión compartida es un resultado del sistema.

Una pregunta de diagnóstico práctica es, por tanto:

  • Si otro dispositivo de alivio comienza a descargar, ¿puede cambiar la condición de presión aguas abajo en la salida de esta válvula?
  • Si es así, la válvula no puede revisarse únicamente con sus datos de salida independientes.
  • La condición del sistema debe establecerse primero para el caso de alivio relevante y luego transferirse a la verificación individual de la válvula.

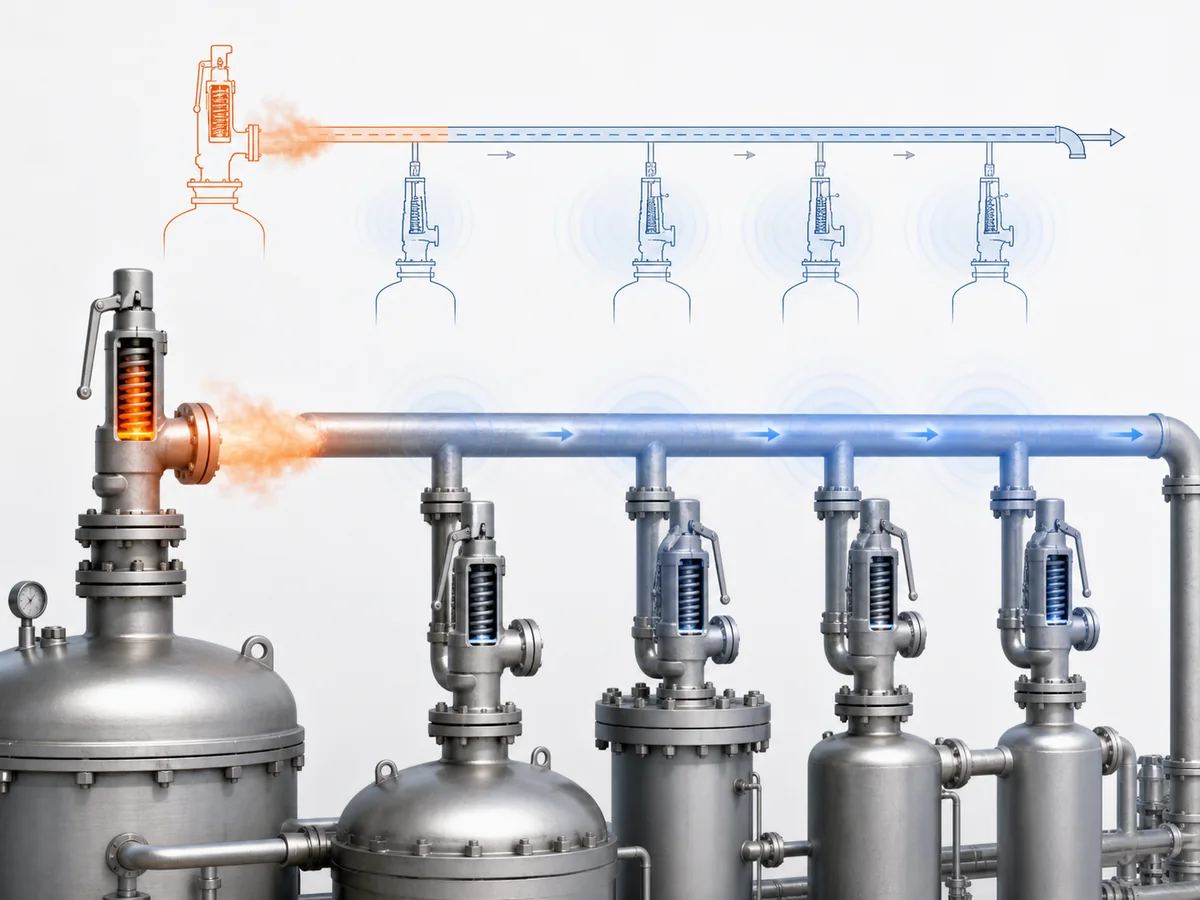

Diagrama conceptual de varias ramas de válvulas de seguridad conectadas a un cabezal de descarga compartido con condiciones aguas abajo acopladas.
Un colector de descarga común crea un sistema aguas abajo acoplado en lugar de condiciones de salida aisladas.

Contrapresión superpuesta vs. contrapresión acumulada en un colector compartido

El problema del colector común es más fácil de razonar una vez que los componentes de la presión de salida se separan por fuente y momento. ISO 4126-7 distingue la contrapresión superpuesta de la contrapresión acumulada; esta página utiliza esas definiciones únicamente para explicar el mecanismo de cabezal compartido. Los efectos detallados del diseño de la válvula permanecen con la guía de contrapresión y fuelle.

Componente de presión Significado de ingeniería aquí Pregunta de cabezal común
Contrapresión superpuesta Presión de salida presente cuando se requiere que la válvula opere y que surge de otras fuentes de presión en el sistema de descarga. ¿Qué presión ya existe en esta salida antes de que el flujo de alivio de esta válvula cree efectos de resistencia adicionales?
Contrapresión acumulada Contrapresión producida por el flujo de alivio a través de la válvula y el sistema de descarga aguas abajo. ¿Qué presión de salida adicional se desarrolla porque el flujo de alivio se mueve a través de la rama y la ruta aguas abajo compartida?
Condición de contrapresión durante el caso La condición de salida relevante puede contener componentes tanto superpuestos como acumulados. ¿Qué condición experimenta realmente esta válvula en el caso de alivio que se está verificando?

¿Qué puede ya estar presente antes de que una válvula se abra?

La contrapresión superpuesta no es simplemente otro nombre para toda la presión en el colector común. La distinción útil es que la presión ya está presente en la salida cuando esa válvula debe operar y proviene de otras fuentes de presión en el sistema de descarga.

En una red de descarga compartida, otra fuente de alivio conectada puede contribuir a esa condición de presión aguas abajo. Baker Hughes utiliza la ventilación del colector común por otros dispositivos de alivio como ejemplo de contrapresión superpuesta variable.

Qué se desarrolla cuando el flujo de alivio entra en el sistema de descarga

La contrapresión acumulada se desarrolla porque el flujo de alivio pasa a través de la válvula y el sistema de descarga aguas abajo. La cadena causal es, por tanto:

  1. la válvula alivia;
  2. el flujo entra en su ramal de descarga;
  3. ese flujo continúa a través de la resistencia aguas abajo;
  4. la condición de presión de salida resultante incluye el componente acumulado asociado con ese flujo de alivio.

En un colector común, la resistencia aguas abajo relevante para ese proceso puede extenderse más allá del ramal local de la válvula hacia tuberías compartidas con otras fuentes de alivio. La caída de presión real, la resistencia y la contrapresión admisible siguen dependiendo del proyecto y del dispositivo; aquí no se utiliza ningún valor genérico.

Por qué la contrapresión relevante depende del caso de alivio

La distinción más útil no es meramente “superpuesta versus acumulada”. Es qué fuentes de presión existen en este caso de alivio particular.

Para cada válvula que se esté comprobando, haga dos preguntas por separado:

  • Antes de que esta válvula contribuya con flujo: ¿Qué contrapresión impone ya el resto del sistema?
  • Cuando esta válvula y los demás contribuyentes creíbles están aliviando: ¿Qué presión adicional se desarrolla a través de las rutas de descarga aplicables?

Si esas respuestas cambian de un caso creíble a otro, no debe sustituirse un valor arbitrario de contrapresión de cabezal común por la condición específica del sistema para cada caso.

¿Qué válvulas de seguridad pertenecen al mismo caso de alivio simultáneo?

La conexión al mismo cabezal establece un potencial de interacción hidráulica; por sí sola no establece concurrencia. El caso de alivio simultáneo debe construirse a partir del escenario de alivio y de los dispositivos que pueden contribuir de manera creíble en ese escenario.

Comience con el evento iniciador creíble

La primera decisión no es cuántas válvulas aparecen en la red de descarga. Es qué evento o caso de diseño se está evaluando. Solo entonces el ingeniero puede identificar qué dispositivos de alivio de presión conectados son contribuyentes creíbles para ese caso.

La metodología más amplia para establecer escenarios de alivio pertenece a la Guía de sistemas de alivio de presión API 521. Para este artículo, el requisito a nivel de sistema es más limitado: el cálculo o revisión del cabezal común debe utilizar un caso de alivio definido en lugar de una colección indefinida de válvulas conectadas.

Separe los contribuyentes concurrentes de las válvulas meramente conectadas

Guía de cabezal común de TSASK proporciona un ejemplo práctico y acotado. Reconoce que puede haber más de un dispositivo de alivio de presión descargando y se refiere a dispositivos de alivio claramente identificados. En su análisis de caso de incendio, también exige criterio de ingeniería para determinar si válvulas de alivio adicionales aliviarían de manera realista.

Esa guía específica de una jurisdicción no debe convertirse en una regla universal de concurrencia. La lógica de ingeniería transferible es la siguiente:

  1. Definir el caso de alivio.
  2. Enumerar los dispositivos conectados al sistema de descarga común relevante.
  3. Identificar cuáles de esos dispositivos pueden contribuir de manera creíble en ese caso.
  4. Excluir un dispositivo de ese caso solo si la base de alivio del proyecto respalda la exclusión, no simplemente porque incluirlo sea inconveniente.
  5. Llevar el conjunto de contribuyentes resultante a la revisión del cabezal común.

Por qué “Agregar cada válvula” no es una regla universal

Sumar automáticamente cada válvula conectada no está respaldado como regla universal por la evidencia congelada. Tampoco lo está el atajo opuesto de asumir que solo una válvula importa.

Una verificación útil de equipo rojo es desafiar ambos extremos:

Suposición Pregunta que debe responderse Acción si se desconoce la respuesta
Solo una válvula conectada puede aliviar ¿Qué escenario de alivio del proyecto demuestra que los otros dispositivos conectados no son contribuyentes creíbles? Mantener abierta la cuestión de concurrencia.
Cada válvula conectada alivia simultáneamente ¿Qué evento iniciador común o base del proyecto hace que todos sean contribuyentes creíbles? No tratar la conexión física por sí sola como prueba.
Un caso anterior de cabezal sigue siendo aplicable ¿El escenario actual tiene el mismo conjunto de contribuyentes y la misma condición aguas abajo? Restablecer el caso antes de reutilizar el resultado.

La base de flujo hidráulico para esos contribuyentes debe provenir de la base de diseño del sistema de alivio del proyecto aplicable. Aquí no se prescribe ninguna base de capacidad requerida, nominal o certificada como universalmente correcta.

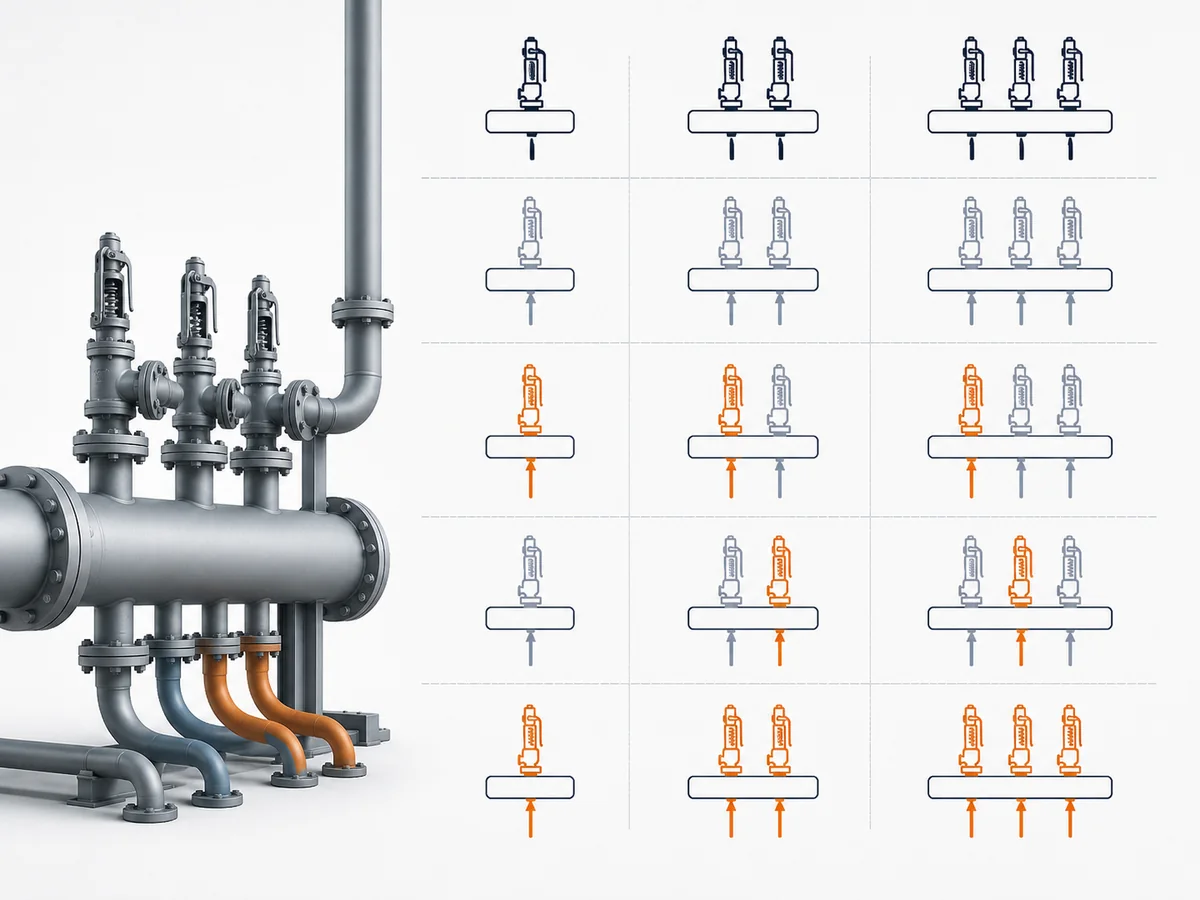

Matriz cualitativa de escenarios de alivio simultáneo que muestra diferentes combinaciones de contribuyentes creíbles a un cabezal compartido.
La revisión de alivio simultáneo parte del escenario definido; la conexión común por sí sola no establece concurrencia.

Cómo revisar un caso de descarga combinada sin confundirlo con el dimensionamiento de válvulas

Una vez identificados los contribuyentes creíbles, el propósito de la revisión del cabezal común es establecer la condición aguas abajo producida por ese caso. Aún no es una decisión sobre el tipo de válvula ni reemplaza el dimensionamiento individual de las válvulas de seguridad.

Confirmar la base de flujo aplicable del proyecto

El conjunto de contribuyentes proviene del caso de alivio definido. La base de entrada hidráulica para esos contribuyentes debe confirmarse a partir de la base de diseño del sistema de alivio del proyecto.

La tasa de alivio requerida, la capacidad nominal y la capacidad certificada no son términos que puedan sustituirse entre sí, y la evidencia congelada no establece ninguna de ellas como la base hidráulica universal del cabezal común.

El dimensionamiento de la carga de alivio individual, la selección del orificio y la verificación de la capacidad certificada permanecen en la guía de dimensionamiento de válvulas de seguridad y capacidad de alivio certificada.

Trazar las rutas de las ramas, la resistencia compartida y el límite aguas abajo

La siguiente tarea es mapear hacia dónde viaja la descarga de cada contribuyente creíble. La revisión debe distinguir tres elementos del sistema:

  • Ruta de rama local: la ruta aguas abajo específica de un dispositivo de alivio antes de unirse a la tubería compartida.
  • Ruta de descarga compartida: la parte de la red aguas abajo a través de la cual puede pasar el flujo de más de un contribuyente creíble.
  • Límite aguas abajo o fuente de presión: la condición externa del sistema que puede imponer presión de retorno a la red de alivio.

ISO 4126-7 respaldar la distinción causal básica: la contrapresión acumulada resulta del flujo a través de la válvula y el sistema de descarga, mientras que la contrapresión superpuesta se origina de otras fuentes de presión en ese sistema.

Esta distinción entre rama y compartida es importante porque una válvula puede verse afectada tanto por su propia ruta de descarga como por la presión generada en otro lugar de la red conectada. Tratar todo el sistema de salida como una resistencia indiferenciada puede ocultar de dónde proviene la interacción.

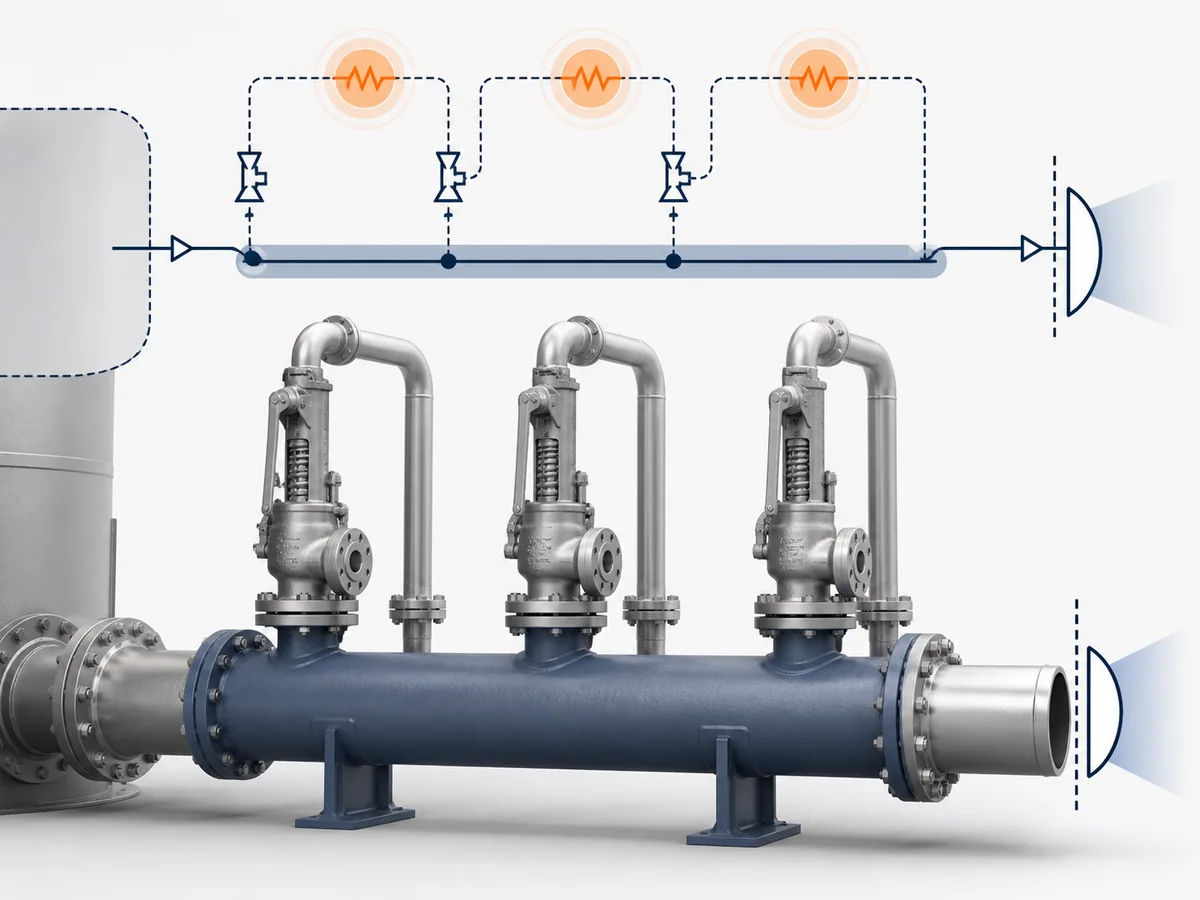

Esquema de cabezal compartido que destaca rutas de derivación, resistencia común aguas abajo y el límite de presión aguas abajo.
La revisión del colector combinado debe considerar tanto las rutas específicas de cada rama como la resistencia compartida aguas abajo.

Determinar la condición de presión de salida relevante para cada válvula

El resultado a nivel del sistema que importa para la revisión individual de la válvula es la condición de presión de salida aplicable en esa conexión de válvula para el caso de alivio considerado.

Una secuencia de revisión práctica es:

  1. fijar el caso de alivio;
  2. fijar el conjunto de contribuyentes creíbles;
  3. confirmar la base de flujo hidráulico requerida por el proyecto;
  4. trazar cada contribuyente a través de su rama local y la ruta de descarga compartida;
  5. incluir el límite de presión aguas abajo aplicable u otras fuentes de presión;
  6. establecer la condición de salida relevante para cada conexión de válvula; y
  7. solo entonces compare esa condición con los requisitos específicos aplicables a la válvula.

No se debe suponer que diferentes puntos de conexión tengan condiciones idénticas a menos que el análisis del proyecto establezca esa suposición.

Mantener la capacidad individual y las verificaciones del tipo de válvula con sus propietarios existentes

La adecuación del colector común y la adecuación de la válvula individual están relacionadas, pero no son la misma decisión.

El guía de dimensionamiento y capacidad certificada es propietario de la ruta de capacidad individual. La guía general de selección de válvulas de seguridad es propietario de la selección del tipo de válvula y la aplicación. La guía de contrapresión y fuelle es propietaria del efecto detallado de una condición de contrapresión establecida en el diseño de la válvula.

Esta página se detiene un paso antes: ayuda a determinar qué condición aguas abajo deben usar esas verificaciones individuales.

Cuando un colector común requiere análisis hidráulico específico del proyecto

La evaluación cualitativa debe detenerse cuando la condición de salida requerida depende del flujo combinado específico del escenario a través de la red de descarga interconectada real y no se puede establecer de otra manera. La presencia de múltiples contribuyentes creíbles por sí sola no es el desencadenante; el desencadenante es si su descarga combinada afecta la condición de salida compartida de una manera que debe resolverse a partir de la hidráulica del proyecto.

Condiciones que invalidan una comprobación cualitativa del cabezal

Se necesita un análisis hidráulico específico del proyecto cuando la condición de salida requerida depende de una o más interacciones del sistema sin resolver, como:

  • múltiples contribuyentes creíbles cuya descarga combinada cambia la condición de salida compartida de una manera que debe resolverse a partir de la red interconectada;
  • la presión en una salida cambia según qué otras fuentes de alivio estén activas;
  • las rutas de derivación locales y la resistencia común aguas abajo afectan ambas a la condición resultante;
  • un límite de presión aguas abajo que cambia con el caso de operación o de alivio; o
  • un régimen de flujo fuera del límite monofásico utilizado para la discusión ordinaria en esta guía.

Estos son desencadenantes de decisión, no límites de diseño. No definen un porcentaje de contrapresión admisible, un tamaño mínimo de cabezal ni una regla de aceptación universal.

Por qué diferentes casos de alivio pueden producir diferentes perfiles de presión en el cabezal

Guía de ingeniería de Baker Hughes señala que la presión del cabezal común puede variar según el dispositivo o la combinación de dispositivos que ventilan. Esto crea una regla útil de resolución de problemas: si dos casos de alivio tienen diferentes conjuntos de contribuyentes o diferentes condiciones aguas abajo, no asuma que un resultado de presión del cabezal de un caso representa automáticamente al otro.

Del mismo modo, el caso con más válvulas no es automáticamente el caso gobernante solo porque su número de contribuyentes sea mayor. El resultado gobernante es específico del proyecto y depende del caso y la red reales.

Condiciones bifásicas o de destello como límite de escalada

ISO 4126-9 indica que su información de aplicación e instalación supone una descarga monofásica y remite las aplicaciones bifásicas a un tratamiento separado. ISO 4126-7 asimismo, desvía las condiciones de líquido en ebullición y bifásicas fuera de su tratamiento ordinario.

Esto establece un límite de alcance firme para este artículo: si es posible un comportamiento de ebullición o bifásico, no se debe extender el razonamiento cualitativo monofásico aquí presentado a una conclusión hidráulica. El método especializado aplicable y el análisis del proyecto deben asumir el control.

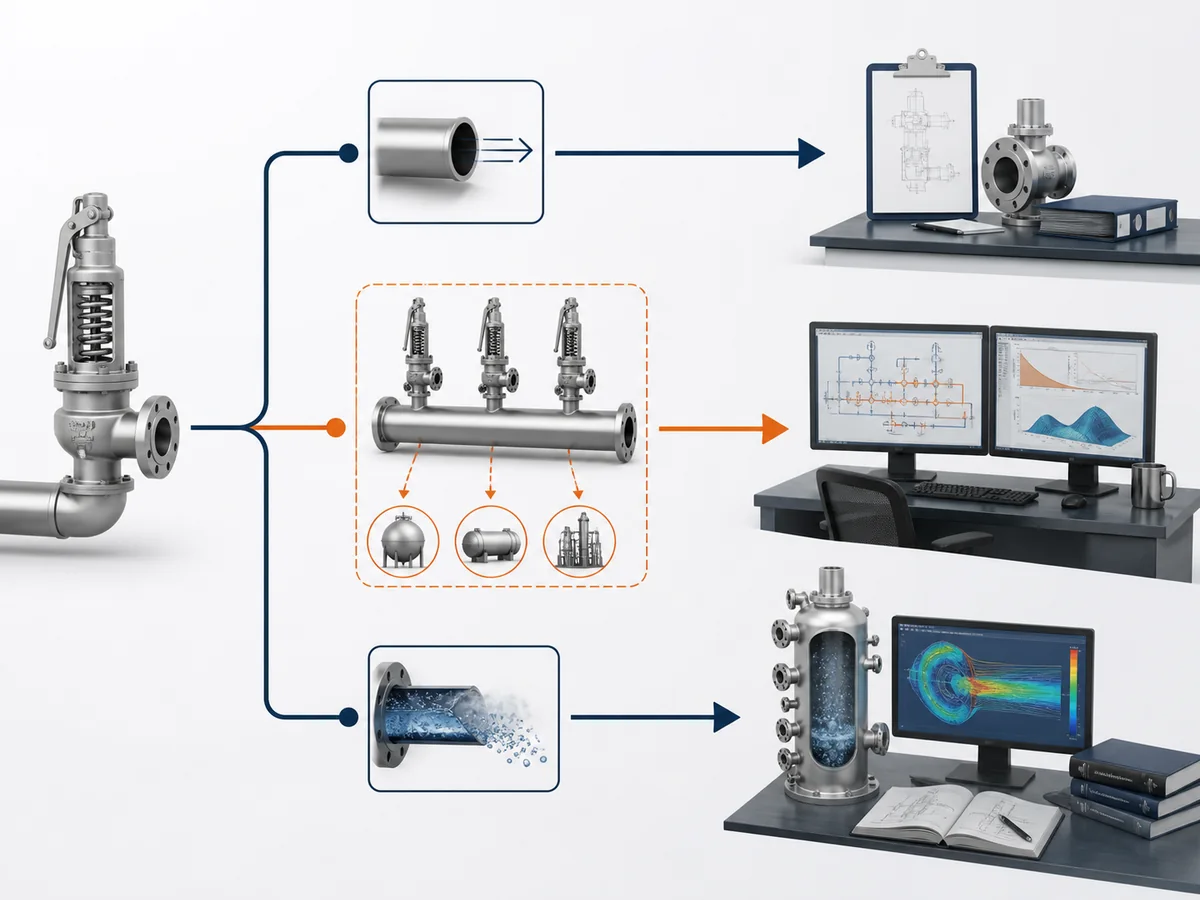

Flujo de decisión que muestra cuándo un cabezal de descarga común requiere análisis hidráulico específico del proyecto y escalamiento de dos fases.
Cuando la presión de salida depende de la red de alivio interconectada real, la orientación cualitativa ya no es suficiente.

Qué datos del proyecto deben definirse antes de que se pueda aceptar el colector

La pregunta final no es “¿qué regla genérica dice que este colector es aceptable?” sino “¿disponemos de suficiente información del proyecto para establecer la condición real aguas abajo para los casos de alivio aplicables?”

Escenario de alivio y entradas de contribuyentes simultáneos

Antes de resolver la condición del colector común, confirme:

  • el escenario de alivio o evento iniciador que se está evaluando;
  • los dispositivos de alivio de presión conectados relevantes para ese sistema;
  • cuáles de esos dispositivos son contribuyentes simultáneos creíbles en el caso definido;
  • la base de flujo hidráulico requerida por la base de diseño del sistema de alivio del proyecto; y
  • el código de proyecto aplicable, la jurisdicción y los criterios de diseño.

Si la base de flujo del conjunto contribuyente o hidráulico aún se está estimando, la revisión del cabezal común no está lista para una conclusión final de adecuación.

Fluido, condiciones de alivio, red de cabezal y entradas de límite aguas abajo

El análisis del proyecto también debe incluir la información del sistema requerida por su método hidráulico aplicable. A nivel de artículo, las categorías de datos esenciales son:

  • fase del fluido y si es posible un comportamiento de destello o bifásico;
  • las entradas de condiciones de alivio y propiedades del fluido requeridas por el método seleccionado;
  • las ramas de salida y la disposición del cabezal común;
  • la geometría y las características que producen resistencia requeridas por el modelo hidráulico;
  • las ubicaciones de conexión o empalme de ramas relevantes; y
  • el límite de presión aguas abajo y otras fuentes de presión conectadas.

Estas categorías son deliberadamente cualitativas. Las dimensiones reales de las líneas, caudales, presiones, temperaturas y valores de resistencia deben provenir del proyecto y no de un artículo genérico.

Los límites específicos de la válvula se verifican después de conocer la condición del sistema

Una vez que el análisis del sistema del proyecto ha establecido la condición de salida aplicable a una válvula, esa condición puede verificarse contra los requisitos relevantes del fabricante y del proyecto para el dispositivo seleccionado.

Por lo tanto, la secuencia debe permanecer:

  1. definir el caso de alivio;
  2. identificar los contribuyentes simultáneos creíbles;
  3. establecer la condición de salida del sistema compartido;
  4. luego realizar el dimensionamiento individual de la válvula, la verificación de contrapresión y la selección, según las guías técnicas correspondientes.

Seleccionar una construcción de válvula diferente no elimina la necesidad de establecer primero la condición del sistema compartido. El comportamiento detallado de la contrapresión permanece en la guía de contrapresión y fuelle, mientras que la selección completa del dispositivo permanece en la guía general de selección.
