Una tapa cerrada y un bonete cerrado no describen la misma parte de una válvula de seguridad. Son campos separados de configuración de la parte superior de la válvula, y conocer uno no define al otro. La tapa, la palanca o la disposición relacionada de la cubierta de ajuste conciernen a la parte superior de la válvula y, según el diseño documentado, cómo se cubre el área de ajuste y si se proporciona un dispositivo de elevación. El bonete concierne a la cámara del resorte y a cómo los componentes del lado del resorte están encerrados o expuestos.
A tapa cerrada y una bonete cerrado no describen la misma parte de una válvula de seguridad.
Son campos separados de configuración de la parte superior de la válvula, y conocer uno no define al otro.
La tapa, la palanca o la disposición relacionada de la cubierta de ajuste conciernen a la parte superior de la válvula y, según el
diseño documentado, cómo se cubre el área de ajuste y si se proporciona un dispositivo de elevación. El bonete concierne
a la cámara del resorte y a cómo los componentes del lado del resorte están encerrados o expuestos.
Para un comprador, el problema práctico es la palabra repetida “cerrado”.” Una solicitud de reemplazo o RFQ
que dice solo “tipo cerrado” puede dejar sin aclarar si el requisito se refiere a la tapa o al
mecanismo de elevación, a la construcción del bonete, o a ambos.
Tapa cerrada y bonete cerrado son campos de especificación diferentes
La forma más fiable de interpretar estos términos es como dos ejes de especificación independientes.

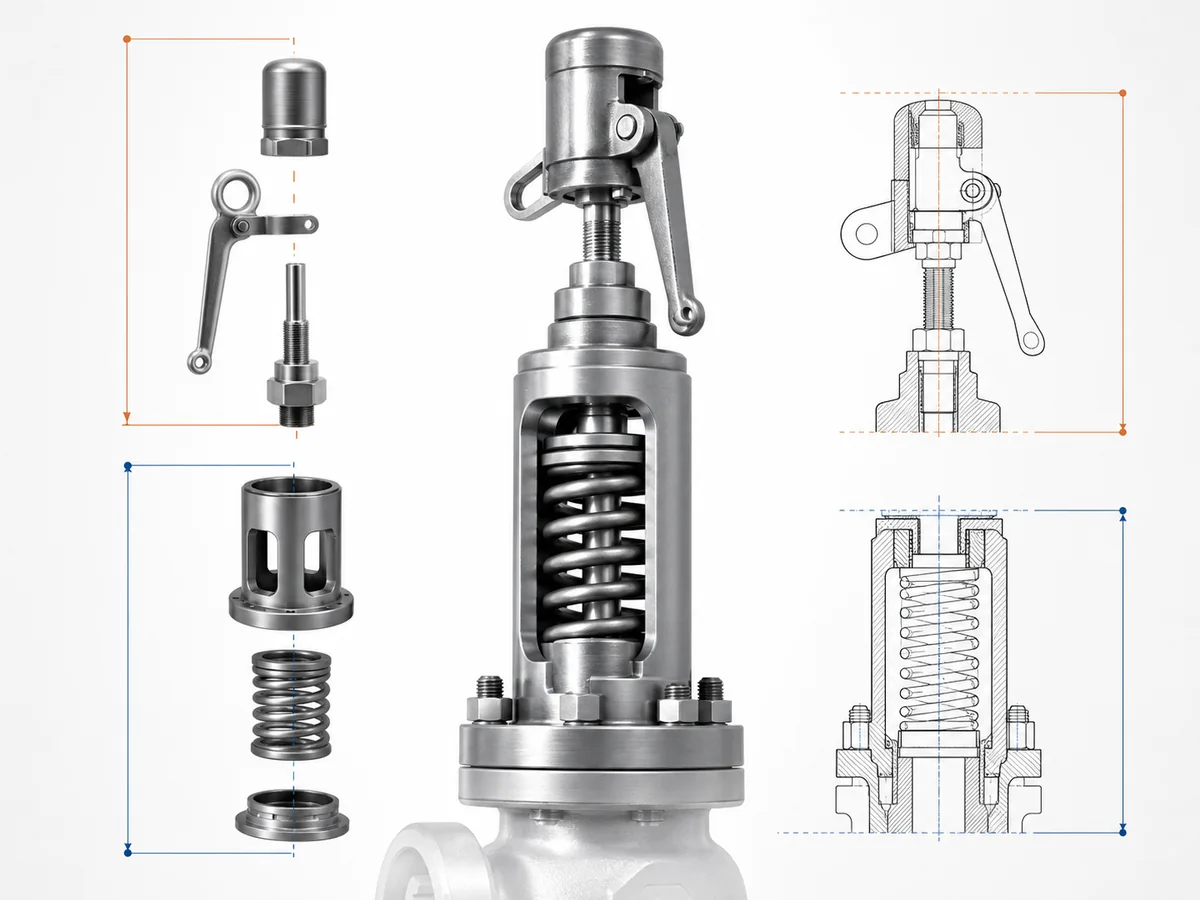

Los dos ejes de configuración independientes
El primer eje describe la disposición de la tapa, el dispositivo de elevación y la cubierta de ajuste.
El segundo describe la construcción del bonete y de la cámara del resorte.
La guía de ingeniería de LESER trata la construcción de bonete cerrado/abierto y los dispositivos de elevación como temas de diseño separados.
La documentación de Spirax Sarco muestra igualmente configuraciones de bonete cerrado combinadas con diferentes disposiciones superiores,
lo que respalda la necesidad de especificar los dos campos de forma independiente.
En el primer eje, el comprador identifica lo que los registros técnicos indican que está montado en el extremo superior de la válvula:
una disposición de tapa definida por el fabricante, una disposición de elevación u otra configuración superior documentada.
En el segundo eje, el comprador identifica la construcción del bonete alrededor de los componentes del lado del resorte.

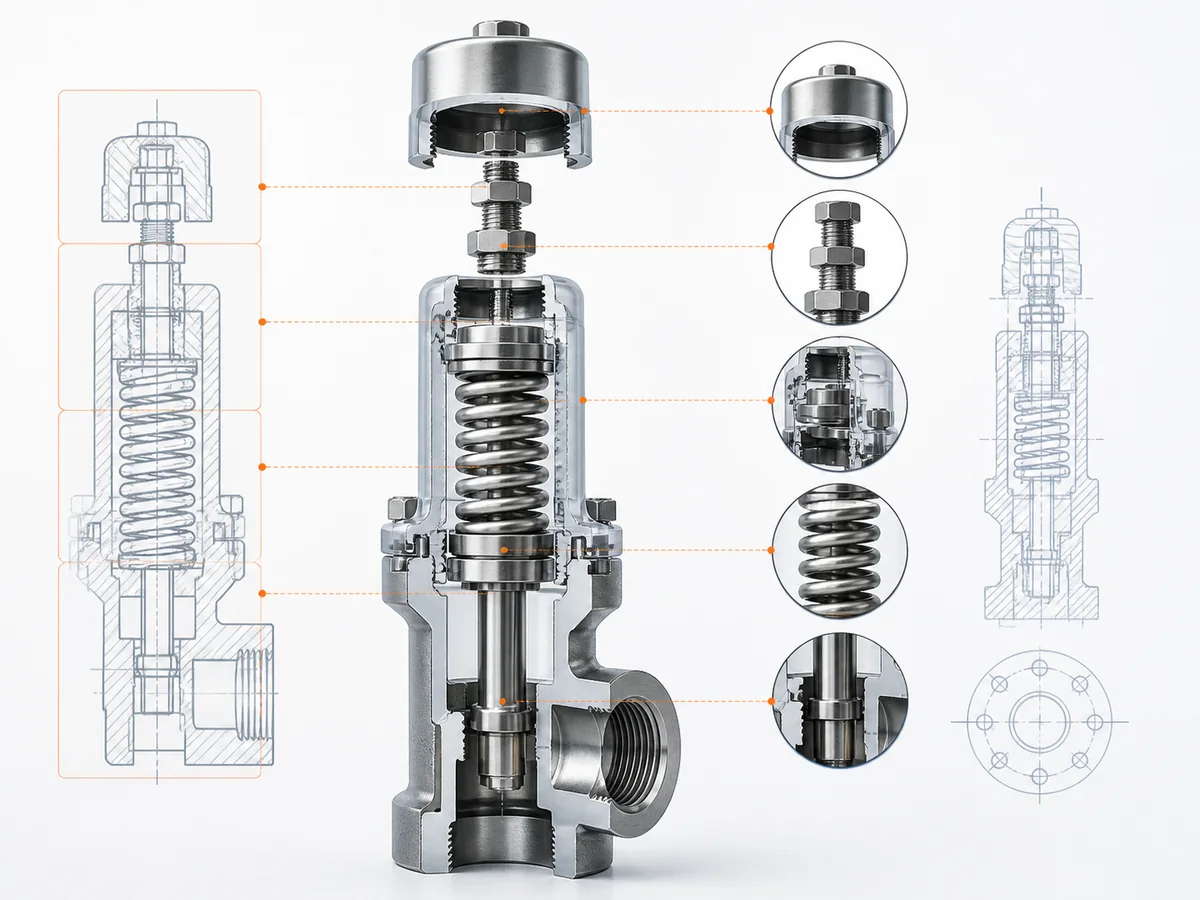

Por lo tanto, un dibujo seccional, una lista de piezas, una hoja de datos o una cotización deben leerse para ambos campos por separado.
A bonete cerrado no indica, por sí mismo, al comprador si hay una palanca de elevación presente. Un
tapa cerrada no indica al comprador si el bonete es abierto o cerrado.
Lo que un término no puede decirle sobre el otro
En tapa cerrada, “cerrado” califica la tapa o la disposición de la cubierta de ajuste superior.
En bonete cerrado, califica la construcción del bonete alrededor de la cámara del resorte.
La redacción es similar, pero el tema de ingeniería es diferente. Como regla de decisión, si un documento utiliza
“cerrado” sin identificar el componente que modifica, mantenga esa parte de la descripción abierta
hasta que el dibujo o la terminología del fabricante identifique el campo previsto.
Una solicitud como “misma válvula de seguridad cerrada” no es suficiente para definir la configuración superior.
Lea la disposición de la tapa, la palanca y la cubierta de ajuste por separado
Cuando un dibujo o especificación mencione una tapa o dispositivo de elevación, trate esa información como parte de la
configuración superior y de la cubierta de ajuste, no como una descripción sustituta del bonete.
Qué identificar en la parte superior de la válvula
No comience con la pregunta: “¿Está cerrada?”. Comience con el nombre del componente documentado y la configuración.
La evidencia útil puede incluir:
- el dibujo seccional;
- la lista de piezas;
- la terminología del fabricante para el capuchón o la cubierta superior;
- si se muestra o se especifica un dispositivo de elevación;
- si la documentación identifica un empaque o sello separado.
El último punto es importante porque el nombre de un componente no es automáticamente una clasificación de rendimiento.
Un término genérico como tapa cerrada no debe mejorarse silenciosamente a una descripción más fuerte
como hermético al gas a menos que la documentación del fabricante o el requisito del proyecto respalden esa redacción.
La similitud visual tampoco es suficiente. Dos válvulas pueden tener ambas una sección superior cubierta pero usar diferentes
disposiciones definidas por el fabricante.
Dónde pertenece la información del dispositivo de elevación
Una palanca de elevación, cuando está presente, pertenece a la pregunta de configuración superior/elevación.
El comprador debe registrar esa disposición independientemente de la construcción del bonete.
Si la documentación identifica un dispositivo de elevación, ese hecho no define cómo está cerrada la cámara del resorte.
El bonete aún necesita su propia identificación.
Lo contrario es igualmente importante: la ausencia de una palanca visible no identifica un estilo particular de bonete.
Esta página no decide si una palanca o un tapón es preferible para un servicio. Su tarea es más limitada:
identificar correctamente el arreglo superior antes de usarlo en una comparación de reemplazo o en una solicitud de cotización.
Lea el Bonete y la Construcción de la Cámara del Resorte por Separado
El bonete responde a una pregunta diferente. Se refiere a la construcción alrededor de la
cámara del resorte y los componentes superiores de guía relacionados..
Lo que la Construcción del Bonete Informa al Comprador
La construcción del bonete describe cómo la porción del lado del resorte de la válvula está cerrada o expuesta en el diseño
documentado. Esa es una región funcional diferente del tapón de ajuste o del dispositivo de elevación.
La exposición ambiental del lado del resorte, la protección o los detalles de ventilación definidos por el fabricante pueden ser relevantes.
a la construcción con bonete sin definir la tapa ni el dispositivo de elevación por encima de este.
No utilice la descripción de la tapa como sustituto de la descripción del bonete, ni utilice la descripción del bonete
como sustituto de la descripción de la tapa o del dispositivo de elevación.
Qué construcción de bonete es adecuada para un servicio particular está fuera del alcance de este artículo y depende de
el diseño de la válvula y las condiciones del proyecto.
Por qué “bonete cerrado” no define todos los detalles de ventilación
A bonete cerrado no debe interpretarse automáticamente como:
- la cámara del resorte no tiene ventilación;
- todas las conexiones superiores pueden estar tapadas;
- el bonete está sellado herméticamente;
- la descripción del bonete por sí sola establece la contención del proceso.
La documentación de la serie J de Emerson Crosby proporciona un ejemplo específico del fabricante en el que un bonete cerrado/cerrado
la construcción sigue teniendo un requisito definido de ventilación del bonete. Ese ejemplo respalda la advertencia más específica aquí:
“bonete cerrado” por sí solo no significa “sin ventilación”.”
Los detalles de ventilación y contención dependen del diseño real y de su documentación técnica.
Si un dibujo o manual identifica un respiradero del bonete u otra conexión superior, verifique su función documentada y
condición requerida antes de considerar la sustitución propuesta como equivalente en ese aspecto. No deduzca de la
palabra “cerrado” que la conexión sea innecesaria o intercambiable.
Por qué el “tipo cerrado” crea errores de sustitución y servicio
“Tipo cerrado” no es lo suficientemente preciso cuando más de una característica superior de la válvula puede describirse legítimamente
como cerrada. La frase no identifica qué componente pretende especificar el comprador.
Un adjetivo puede referirse a dos campos diferentes
Divida la descripción en dos preguntas:
- ¿Cuál es el capuchón o el mecanismo de elevación?
- ¿Cuál es la construcción del bonete o de la cámara de resorte?
La respuesta a cualquiera de las dos preguntas puede contener la palabra cerrado, pero las respuestas no son intercambiables.
Si un registro de compra indica solo “tipo cerrado”, el estado correcto no es “coincidente”. Es
configuración aún por resolver hasta que se puedan identificar los campos de capuchón/elevación y bonete.
La misma precaución se aplica a descripciones informales como:
- diseño cerrado;
- parte superior sellada;
- tipo cubierto;
- sin palanca;
- resorte encerrado.
Estas frases pueden ayudar a localizar lo que se debe verificar, pero no deben sustituir la terminología de componentes definida por el fabricante
en una comparación técnica de reemplazo.
Por qué la similitud aparente no es suficiente para la equivalencia de reemplazo
Un reemplazo propuesto puede parecerse a la válvula instalada pero diferir en un detalle de configuración superior.
Las comprobaciones de tapa y bonete son, por tanto, verificaciones necesarias de la construcción superior, no una prueba completa de equivalencia
de reemplazo. Otros requisitos de ingeniería pueden aún necesitar evaluación fuera de esta página.
Dentro del alcance de este artículo, la regla de decisión es sencilla: si los registros existentes identifican
tanto una disposición superior/elevación como una construcción de bonete, compare ambas. Una coincidencia en un campo no demuestra
una coincidencia en el otro.
Esto es particularmente útil cuando una descripción de compra interna se ha vuelto más corta que los registros técnicos
originales. La etiqueta de compra puede ayudar a localizar el registro, pero el dibujo subyacente o la descripción del fabricante
deben controlar la interpretación técnica.

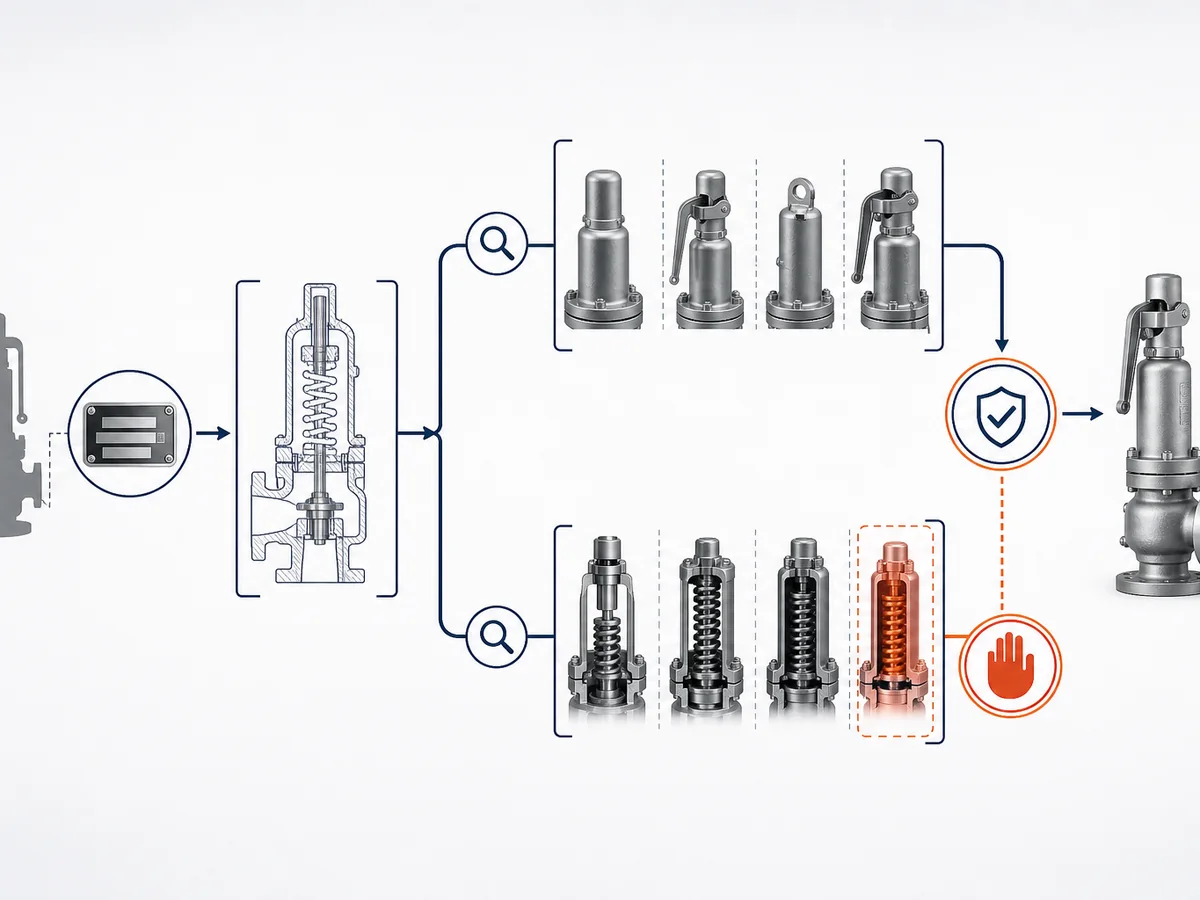

Verifique la válvula existente antes de llamar al reemplazo equivalente
Cuando los registros existentes utilizan terminología ambigua, no elija el significado de “cerrado” que parezca más probable.
Reconstruya la configuración superior a partir de la evidencia técnica más sólida disponible.
Utilice el dibujo seccional y la terminología definida por el fabricante
Comience con los registros que identifiquen la válvula existente real y conserven la terminología utilizada para sus componentes.
Las fuentes útiles pueden incluir:
- identificación del fabricante y del modelo;
- dibujo de sección o de conjunto;
- lista de piezas;
- hoja de datos o documento de instrucciones que define los componentes superiores correspondientes;
- documentación del proyecto que describa claramente la disposición instalada.
El objetivo es la identificación, no la reinterpretación. Si una fuente denomina a un componente cap, bonete, dispositivo de
elevación, ventilación o empaquetadura, conserve ese término hasta que los registros técnicos demuestren que un
término diferente significa lo mismo.
Una fotografía puede ayudar a localizar un componente, pero la apariencia por sí sola puede no revelar la construcción interna o la
función documentada de una conexión superior.
Verifique los detalles de la tapa/dispositivo de elevación y del bonete de forma independiente
La revisión de la construcción superior debe responder preguntas separadas para los dos ejes.
Disposición superior / dispositivo de elevación
Confirme lo que indican los registros existentes sobre el tapón o la cubierta superior y si un dispositivo de elevación forma parte
de la configuración.
Construcción del bonete / cámara de resorte
Confirmar cómo se identifica el bonete y si los registros técnicos muestran detalles adicionales de la cámara de resorte
que sean relevantes para la comparación.
No consolidar esas respuestas en un solo campo denominado “cerrado”.”

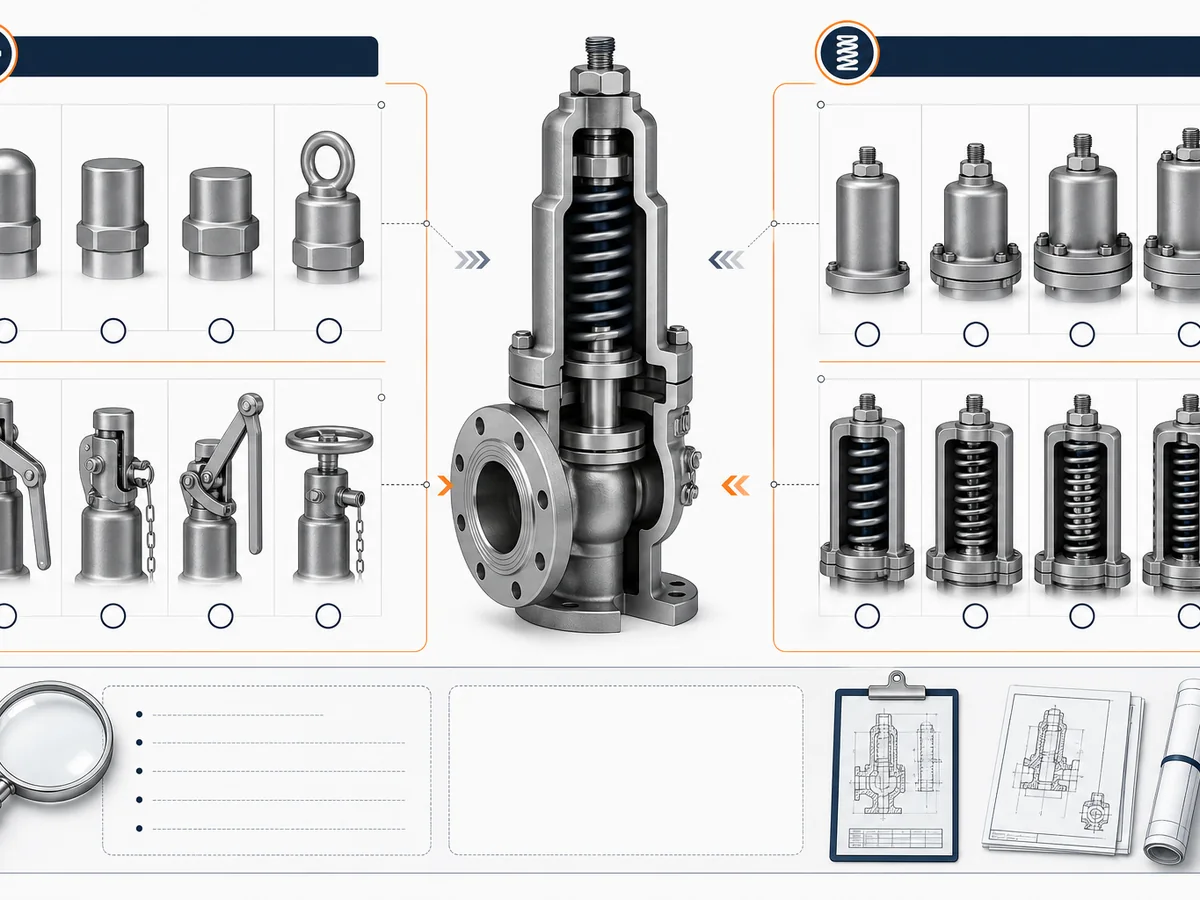

| Campo de verificación | Válvula existente | Reemplazo propuesto |
|---|---|---|
| Disposición de la tapa / parte superior | Confirmar a partir de los registros técnicos | Confirmar de forma independiente |
| Disposición del dispositivo de elevación | Confirmar a partir de los registros técnicos | Confirmar de forma independiente |
| Construcción del bonete | Confirmar a partir de los registros técnicos | Confirmar de forma independiente |
| Detalle de ventilación o sellado definido por el fabricante | Confirmar cuando sea necesario | Confirmar cuando sea necesario |
Esta comparación se detiene deliberadamente en la configuración superior. No establece una sustitución completa de la válvula
adecuación, que puede requerir información de ingeniería adicional fuera del alcance de esta página.
Deténgase cuando los requisitos de ventilación, sellado o del proyecto sigan sin resolverse
Las fotografías genéricas o las frases tapa cerrada y bonete cerrado no pueden resolver
cada detalle de la construcción superior.
Mantenga la configuración abierta cuando cualquiera de los siguientes puntos siga siendo incierto:
- qué significa el fabricante por la designación del capó;
- si el arreglo superior incluye un dispositivo de elevación;
- si una característica declarada de empaque o sellado es realmente parte del requisito;
- cómo está construido el bonete;
- si una conexión superior tiene una función de ventilación documentada;
- si la documentación del proyecto añade otro requisito relevante.
El límite de decisión es simple: un campo sin resolver permanece sin resolver. No convierta la información
faltante en una suposición técnica solo para completar la comparación.
Redacte la RFQ para que el Tapón y el Bonete no puedan malinterpretarse
El tratamiento más claro en la RFQ es dar a la disposición de tapa/elevación y
construcción del bonete campos separados en lugar de pedir al proveedor que interprete el “tipo cerrado”.”
Indique explícitamente la disposición superior / de elevación
Indique lo que realmente se conoce sobre la disposición superior utilizando la terminología del fabricante o del proyecto.
Cuando sea relevante y esté documentado, mantenga entradas separadas para:
- disposición de la tapa o cubierta superior;
- disposición del dispositivo de elevación;
- detalle de empaquetadura o sellado definido por el fabricante.
Si un campo no se conoce, márquelo para confirmación en lugar de seleccionar un término más fuerte o más específico sin
evidencia.
En particular, tapa cerrada no debe reescribirse silenciosamente como tapa hermética al gas
a menos que los registros técnicos establezcan ese requisito.
Indique explícitamente la construcción del bonete / cámara de resorte.
El bonete pertenece a su propio campo de RFQ. Registre la construcción documentada del bonete y, cuando corresponda,
un detalle de ventilación, sellado o ambiental definido por el fabricante que deba conservarse.
El propósito no es rediseñar la válvula en la RFQ. Es evitar que un descriptor ambiguo sustituya a
dos campos de construcción diferentes.
| Campo RFQ | Lo que debe proporcionar el comprador |
|---|---|
| Disposición de la tapa / parte superior | Descripción definida por el fabricante o requisito de proyecto claramente documentado |
| Disposición del dispositivo de elevación | Configuración documentada existente o requisito de proyecto |
| Construcción del bonete / cámara de resorte | Descripción definida por el fabricante o requisito de proyecto |
| Detalle relevante de ventilación / sellado de la construcción superior | Indicar solo cuando sea relevante y esté documentado |
| Punto de configuración sin resolver | Marcar para confirmación en lugar de adivinar |
Enrutar los datos más amplios de dimensionamiento y selección al propietario correcto
Distinguir la terminología de tapa y bonete no completa una revisión de selección o reemplazo de válvula de seguridad.
Otras preguntas de proceso, mecánicas, de materiales, de instalación, de capacidad y de documentación pueden requerir su propia
revisión de ingeniería fuera de este artículo.
La regla que esta página cubre es más específica:
No utilice un solo campo llamado “tipo cerrado”. Identifique la disposición de la tapa/elevación y la
construcción del bonete/cámara de resorte de forma independiente, y mantenga cualquier detalle específico de ventilación o sellado del modelo abierto
hasta que los registros técnicos lo establezcan.
Eso resuelve el problema de terminología sin implicar que la identificación de la tapa y el bonete por sí sola complete la
selección de la válvula.
