LPG 安全阀排放管道：火炬、放空与背压

LPG 安全阀应排向哪里：火炬、放空还是其他处置系统？

不存在一条全球通用规则，要求所有 LPG 安全阀都排向火炬；同样，也不存在仅因排放口位于室外，就普遍允许向大气排放的规则。

排放去向必须由适用的装置要求和泄放系统设计依据确定。

例如，美国 OSHA 对某些受其规定覆盖的 LP-Gas 装置，明确涉及向露天排放、排放管路布置，以及部分情形下的共用总管或冷凝液处理要求。这些规定针对特定装置，不能视为普遍允许大气放空。 OSHA 29 CFR 1910.110

英国 HSE 的泄放系统指南从更广泛的系统角度提出：泄放介质应导向适当的安全位置；根据危险性和装置情况，该位置可以是大气、气液分离罐、洗涤器、焚烧炉、火炬或其他合适去向。HSE 还指出，应记录泄放介质的设计依据。 HSE 泄放系统指南

对于适用范围内的石油、石化、天然气处理及类似设施，API 521 将压力泄放与降压系统视为系统层面的设计问题，而不是把阀门出口当作孤立的终点。对于实际 LPG 装置，仍须确认项目适用的规范、版本及监管要求。 API Standard 521 的适用范围

火炬可能适合某个 LPG 泄放工况，却不适合另一个。对其他装置，大气排放可能另有具体规定。“LPG 易燃，所以应排向火炬”和“排放口位于室外就可以放空”这两种说法，都不足以作为工程设计依据。

如果获准采用的排放去向尚未确定，就不能结束阀门与系统的评审。按本文决策框架，这种情况在工程评审中应标记为 暂缓；HOLD（暂缓）是本文使用的筛选标签，而非法规或规范中的分类。

评审出口系统前，必须明确哪些背压条件？

在询价资料（RFQ）中仅填写“背压”一项，精确程度不足。

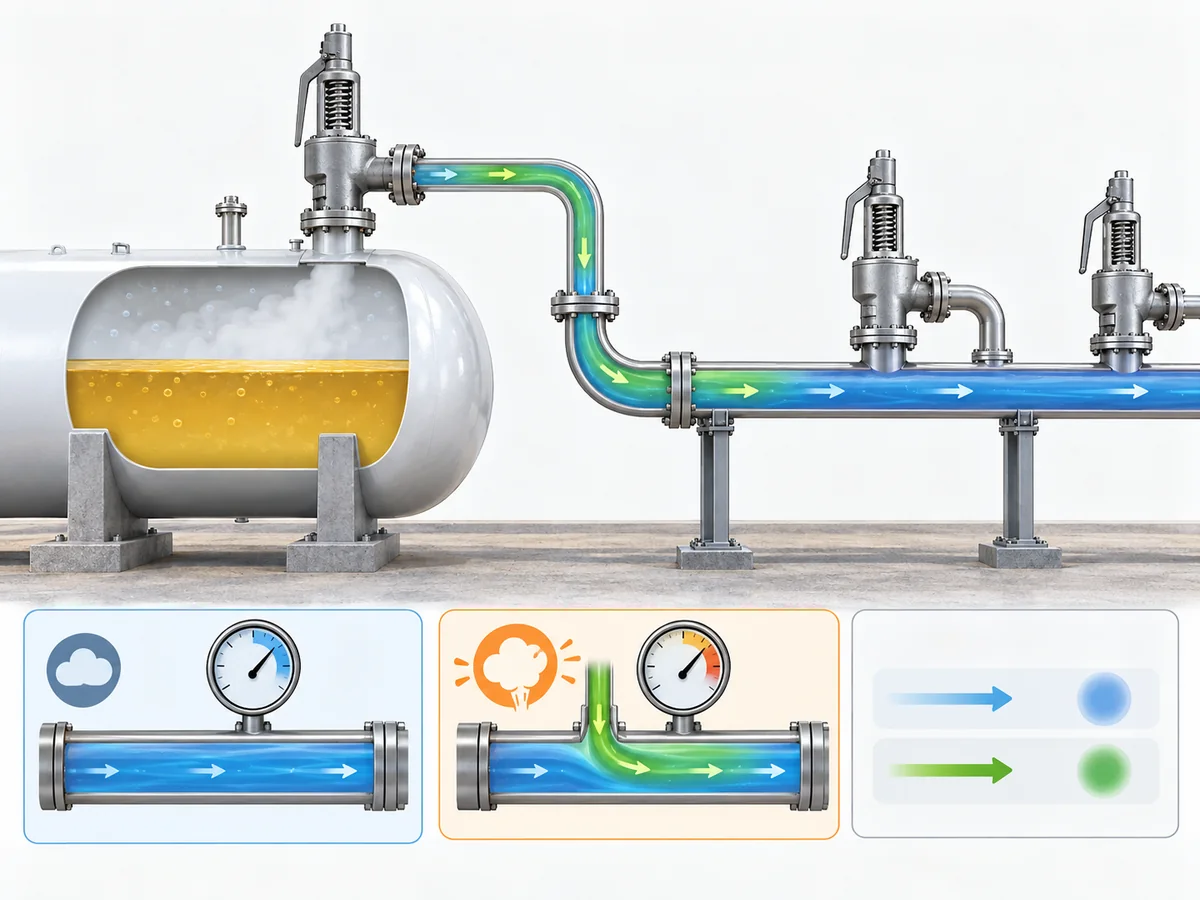

首先应区分 叠加背压 和 积聚背压.

叠加背压 ：指阀门开启前已存在于其出口处的压力。在闭式或共用总管中，该压力可能相对恒定，也可能随下游系统变化而改变。

积聚背压 ：阀门开启后，泄放流体经过出口管道、管件、总管及其他下游阻力部件时产生的压力。

Baker Hughes Consolidated 的压力泄放文件同样区分了两类压力：阀门开启前已存在于下游的压力，以及泄放流体流经排放系统所产生的压力。 Baker Hughes 背压技术指南

因此，工程师需要掌握泄放期间完整的出口压力条件，而不只是一个没有说明条件的数值。

对火炬或共用闭式总管而言，这一点尤其重要。其他设备可能影响下游系统原有的压力，而本阀自身的泄放流量还会额外产生水力影响。

因此，下列缺少条件说明的填写方式对供应商帮助有限：

背压：2 bar

这一数值没有说明压力是在泄放前已存在、在泄放期间产生、随其他设备变化，还是代表起控制作用的出口条件。

更有用的资料交接应分别说明：

• 预计的叠加背压范围；
• 该压力是恒定还是变化的；
• 控制性泄放工况下的积聚背压；
• 用于确定这些条件的下游计算或系统依据。

如需进一步了解叠加背压、积聚背压、总背压及平衡波纹管结构的限制，请参阅 ZOBAI 的 背压与波纹管工程指南.

应避免一种捷径：把某个通用百分比作为普遍适用的允许背压限值。公开限值取决于阀门设计、型号、工况和制造商文件。本文不采用跨行业统一的百分比规则。

排放管道和共用总管如何影响安全阀？

LPG 安全阀开启后，泄放流体仍须通过实际的流动路径。

该路径可能包括出口支管、弯头、变径管件、较长的水平或垂直管段、共用总管和最终处置系统。流经该路径的阻力会影响阀门出口压力。

基本工程关系如下：

泄放流量 → 下游阻力 → 出口压力 → 安全阀背压

HSE 明确指出，背压可能影响安全阀的开启压力、关闭压力、稳定性和泄放能力。 HSE 泄放系统指南

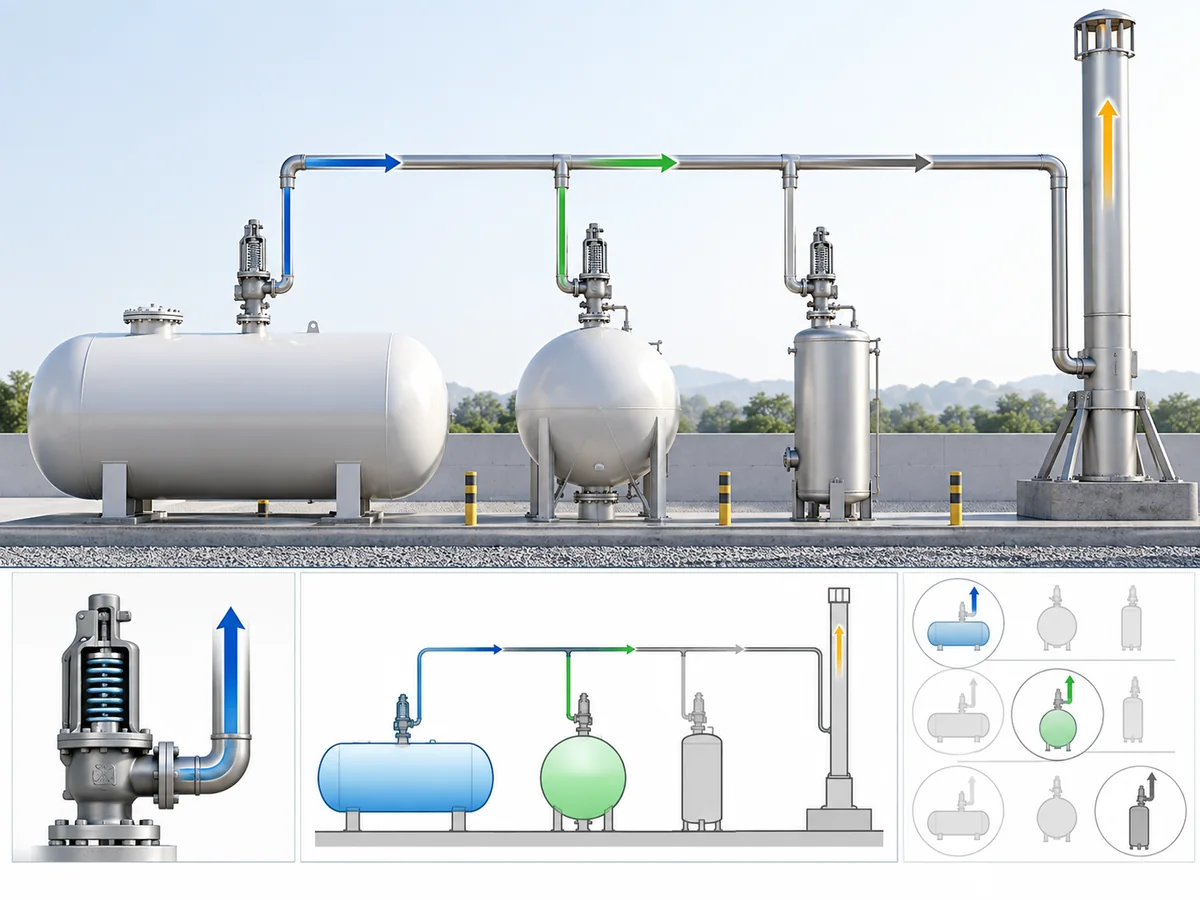

共用总管还会增加一层相互影响。某个阀出口的工况可能取决于排放网络其他位置的运行情况。这并不意味着应自动假定所有接入装置同时泄放，而是要求项目明确共用总管或同时泄放所依据的工况。

由此可以区分两项经常被混淆的工程工作。

安全阀定径计算要回答： 该压力泄放装置能否按适用的计算依据提供所需泄放能力？

安装后的排放系统评审要回答： 该流量通过实际下游系统时，会产生怎样的出口压力和机械条件？

完成前一项，并不意味着后一项也自动完成。

API 将 API 520 的第二部分作为压力泄放装置实践中有关安装的部分，并特别强调，应通过工程分析确保 PRD 安装适当。 API 520 Part II 资料

对于接入共用火炬总管的安全阀，仅询问总管正常运行压力并不足够。

按项目适用的总管情景，在控制性泄放事件发生前及发生期间，该阀实际会承受怎样的出口压力变化？

ZOBAI 高背压应用页面 提供更广泛的应用背景；本文仍聚焦于 LPG 排放系统接口。

背压何时会影响阀门配置评审？

当需要将候选阀文件记载的运行特性或限值与实际下游压力分布进行核对时，背压就成为阀门配置评审的一部分。

评审应从出口条件出发，而不应先预定阀型。

Emerson/Crosby 的压力泄放工程资料按实际设计和运行限值区分普通结构与平衡结构，而非将二者视为可互换类别；Anderson Greenwood 的先导阀文件也将先导阀排气及闭式总管配置与具体设计联系起来。这些资料支持逐一评审候选型号，而不是采用通用于所有结构的规则。 Emerson 压力泄放工程手册

不能仅因存在一定背压，就自动认定普通型安全阀不适用。

同样，不能把平衡波纹管式安全阀视为完全不受背压影响。平衡结构可以减小出口压力引起的某些作用力，但阀门仍有具体型号的限制；施加在出口处的压力，也仍由下游系统决定。

先导式安全阀也需要同样严谨的核查。某些先导阀设计可以适用于闭式总管或背压工况，但先导阀结构、取压方式和排气路径都很重要。“先导式”这一名称并不能证明其可承受无限背压。

有依据的筛选流程如下：

1. 明确下游压力分布；
2. 区分叠加背压与积聚背压条件；
3. 确定工况是恒定还是变化的；
4. 筛选候选阀门结构；
5. 核实制造商对选定型号给出的实际限值；
6. 对出口管道和总管保留独立评审。

采购中常见的一种简化判断是：

高背压 = 平衡波纹管。

这种简化判断并不充分。平衡结构可能适用，合适的先导式结构可能值得评估，普通型安全阀也可能在其文件规定的条件下继续适用。缺少实际泄放工况、下游压力分布和制造商证据时，不应把这些结构笼统地排成优劣顺序。

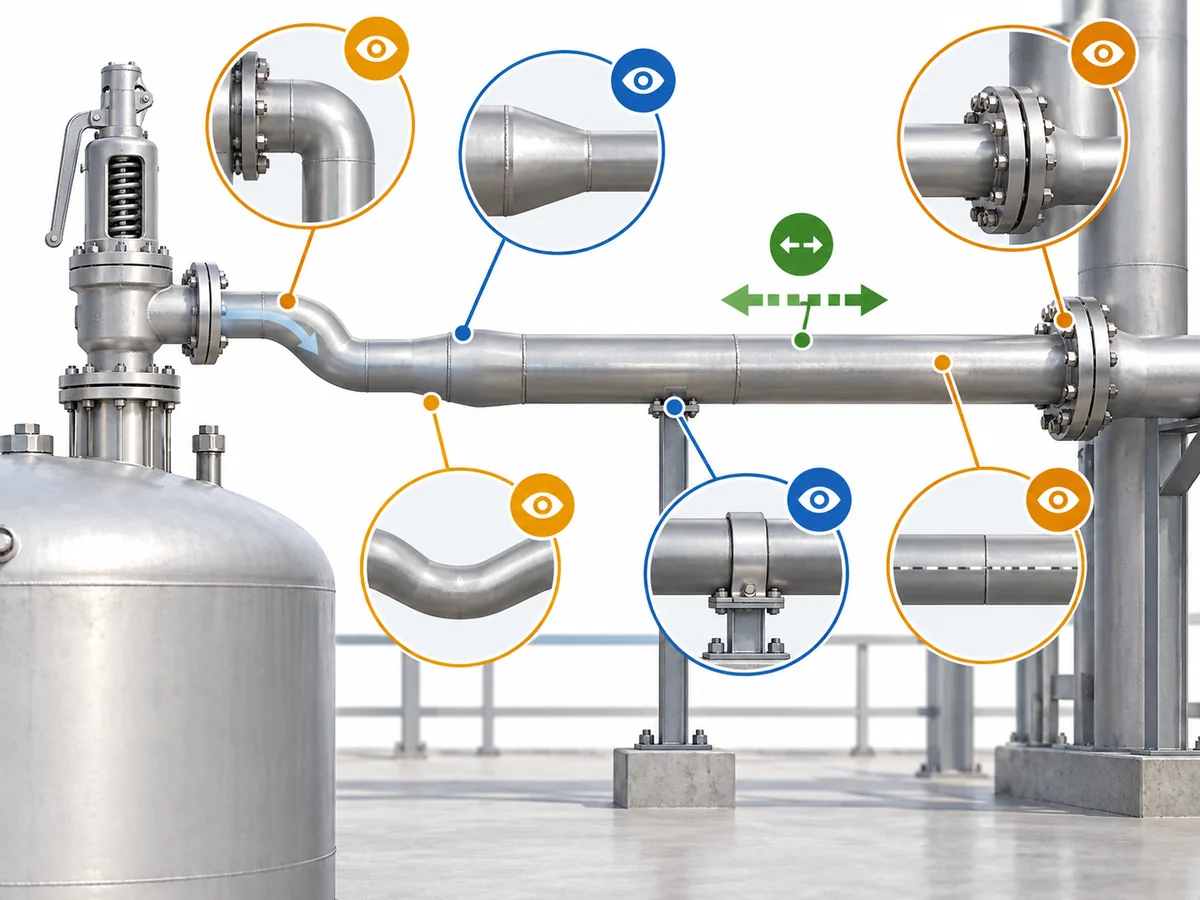

LPG 安全阀出口管道应检查哪些内容？

排放管线评审应同时覆盖 流体通道 和 机械安装.

流体通道

确认可能显著影响下游阻力和出口压力的特征：

• 出口管径和实际流通面积；
• 管道展开长度；
• 弯头、变径管件和其他管件；
• 节流或阻碍部件、下游设备；
• 相关情况下的标高变化；
• 共用总管接入方式；
• 接收系统中的压力；
• 适用的总管或同时泄放工况依据。

阀门出口法兰尺寸是一项输入数据，不能证明所接管线满足流动要求。工程上应核查所需泄放能力、实际排放路径以及产生的背压；仅凭公称接口尺寸，无法证明保护能力充分。

介质与相态变化

泄放相态同样重要。工程依据应明确，在控制工况下排放介质处于气相、液相、闪蒸状态，还是可能出现两相流。

如果已安装系统可能积聚液体或冷凝液，应核对适用的排液要求。例如，OSHA 对某些受其规定覆盖的 LP-Gas 装置提出了冷凝液处理规定，但这不意味着可以将其推广为所有 LPG 泄放管线都必须设置排液设施的统一要求。 OSHA 的 LP-Gas 装置要求

机械安装

流动条件可接受，并不意味着所有安装问题都已解决。出口布置还应核查：

• 泄放反作用载荷；
• 管道支撑；
• 阀门处的对中情况；
• 热膨胀；
• 传递到阀门或被保护设备的振动及其他管道载荷。

这些机械核查应与积聚背压计算分别进行。

文件核对

最后，实际安装情况应与阀门评审所用的数据一致。相关项目文件可能包括获批的排放布置、P&ID 或管道简图、下游压力计算、制造商说明，以及项目专用的泄放系统设计依据。

实际核查的问题是：

所需泄放流量能否在与安全阀评估相同的条件下，到达获批的排放去向？

如果答案取决于尚不明确的管道、总管或处置系统资料，该候选阀就尚不具备最终验收条件。

询价资料（RFQ）应包含哪些排放系统数据，何时应暂缓评审？

有用的 LPG 安全阀询价资料（RFQ）应同时描述泄放任务和下游系统。仅填写介质、接口尺寸和压力，无法让供应商充分评审排放及背压问题。

压力术语与泄放能力证明应分别列明

整定压力说明装置应在何时开始规定的开启动作；超压是达到所需泄放条件时，压力高于整定压力的增量；泄放压力为整定压力加超压；启闭压差描述从开启到回座的压力下降。这些术语都不能替代出口背压。因此，向供应商提交询价资料（RFQ）时，应分别说明所需泄放能力与出口压力条件。 Emerson PRV 术语与定径指南

接口尺寸也不是泄放能力证书。对要求按规范标记的工况，应索取适用的排量、定径文件及项目要求的认证证据，而不能从进口或出口法兰尺寸推断保护能力。National Board 说明，其 NB 标志用于识别通过压力泄放装置认证计划的装置；该计划是否适用，取决于项目及其适用规范。 National Board 压力泄放装置认证概述

供应商的阀门文件可以说明候选产品在设计和文件规定范围内能够完成什么功能，但仅凭这些文件，不能批准整套已安装的泄放与处置系统。

可能影响决策的信息缺失时，应标为 HOLD（暂缓）

以下术语为 本文工程筛选框架中的标签，并非法规或规范规定的分类。

进入工程 / RFQ 评审 表示泄放任务、排放去向、下游压力依据和候选产品要求已明确到足以开展技术评估的程度。

暂缓 表示某项未确定的输入可能显著影响阀门选型或出口系统评审。例如，排放去向未知、泄放相态未定、所需泄放能力缺失、叠加或积聚背压未定义、共用总管工况未明确、缺少型号专用限值，或项目适用依据尚未确定。

已知不匹配 仅适用于已知某项实际项目要求与候选产品文件规定的实际条件存在冲突的情况，不能用来代替缺失的数据。
