Aprenda a interpretar os dados da placa de identificação da válvula de segurança e os registros de capacidade certificada, conciliar a válvula com a documentação e identificar lacunas antes da análise de engenharia.
Uma placa de identificação de válvula de segurança e um registro de capacidade certificada devem ser lidos em conjunto, não como duas informações não relacionadas. A placa de identificação ajuda a estabelecer qual válvula e configuração você está analisando; o registro de capacidade informa qual evidência de capacidade se aplica a um projeto e base de classificação definidos de dispositivo de alívio de pressão.
O erro comum é encontrar um modelo conhecido, um valor de pressão de ajuste ou de capacidade e começar a comparar valores imediatamente. Um número tecnicamente correto ainda pode ser a evidência errada se pertencer a outro tipo de válvula, configuração, meio certificado, faixa de pressão de ajuste ou condição de classificação.

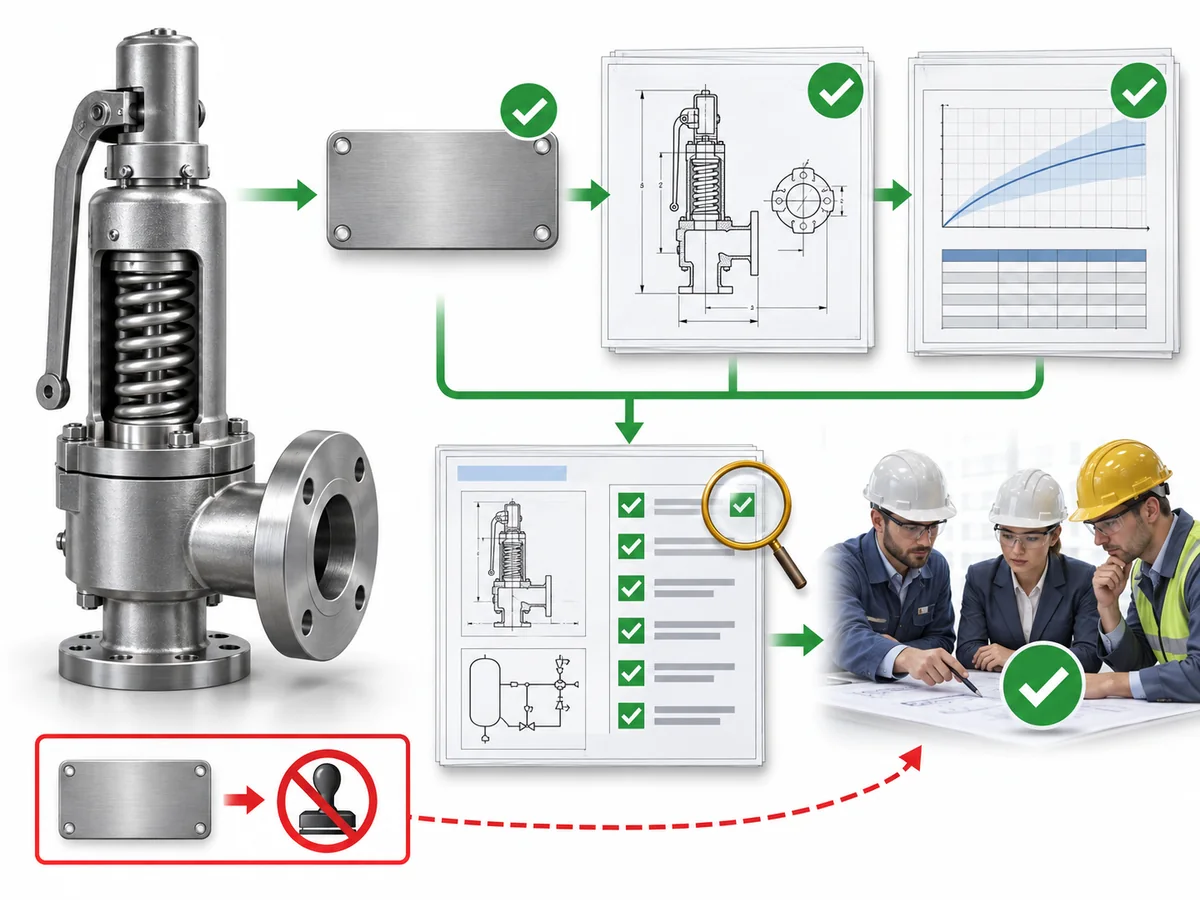

Uma revisão melhor segue uma cadeia de evidências: válvula física → placa de identificação e rastreabilidade → projeto/configuração certificada → registro de capacidade certificada → condições de classificação → comparação com a carga de alívio requerida real.
“Registro de capacidade certificada” é deliberadamente mais amplo que “curva de capacidade”. O National Board NB-18 reconhece várias formas de estabelecer um valor de capacidade certificada, incluindo capacidade direta, fator de fluxo/inclinação e métodos baseados em coeficientes; o resultado pode, portanto, aparecer como um valor, tabela, listagem, coeficiente ou curva, em vez de um único gráfico universal. material explicativo do National Board NB-18.
Este guia concentra-se em como interpretar e conciliar essa evidência. Ele não substitui o cálculo da carga de alívio, o processo completo de dimensionamento da válvula ou a revisão do sistema instalado. A API 520 Parte I é a referência de dimensionamento e seleção para dispositivos de alívio de pressão em serviço de refinaria; a carga de alívio requerida ainda vem do sistema protegido e do cenário de sobrepressão governante, não da placa de identificação da válvula. API 520 Parte I.
Combine a válvula com o documento antes de ler a capacidade
Antes de ler a capacidade, estabeleça que as informações de capacidade realmente pertencem à válvula em análise.
Comece pelos identificadores disponíveis na válvula física, na placa de identificação e nos documentos de suporte. Dependendo do fabricante e da rota de certificação, informações úteis de correspondência podem incluir o fabricante, modelo ou tipo de projeto, tamanho de entrada e saída, pressão de ajuste, informações de série ou tag, designador de certificação e dados de configuração relacionados à capacidade.
Esses identificadores não desempenham todos a mesma função.
Para registros do National Board, o o número de certificação de capacidade é atribuído ao tipo de válvula certificado. O NB-18 lista separadamente o nome comercial do tipo de projeto do fabricante, o designador do código de construção aplicável, a categoria de certificação, as informações de tamanho, os dados de área de fluxo/orifício quando aplicável, as faixas de pressão de ajuste e os meios certificados. Um número de série do fabricante, por outro lado, é usado para rastrear uma válvula física individual e não deve ser tratado como o identificador de certificação de capacidade. Certificação de Dispositivos de Alívio de Pressão National Board NB-18.
Durante a substituição ou revisão de documentos, uma família de modelos pode identificar o projeto geral, mas uma configuração relevante para a capacidade ainda precisa ser verificada quando aplicável. O National Board NB-500 exige revisão de projeto e novos testes quando um projeto existente de dispositivo de alívio de pressão é modificado de formas que afetam o caminho de fluxo, a abertura ou as características de desempenho. National Board NB-500.
- Identifique a válvula física. Registre a placa de identificação legível, o fabricante, o modelo/estilo, o tamanho, a pressão de ajuste, o número de série/tag e as marcações aplicáveis.
- Confirme o projeto. Confirme que o registro de certificação ou do fabricante é para o mesmo tipo de projeto, não apenas para a mesma marca ou família de produtos.
- Confirme a geometria/configuração relevante para a capacidade. Verifique o tamanho, a área de fluxo, as informações de orifício/abertura ou outros identificadores de configuração certificada quando o registro os fornecer.
- Confirme o contexto da certificação. Confirme o designador aplicável da ASME/National Board ou outra base de certificação, em vez de presumir que toda marcação tem o mesmo escopo.
- Só então leia o valor de capacidade. A comparação de capacidade é a última etapa na identificação, não a primeira.
O objetivo é simples: não realize um cálculo preciso de capacidade nem uma comparação com a documentação para a válvula errada.

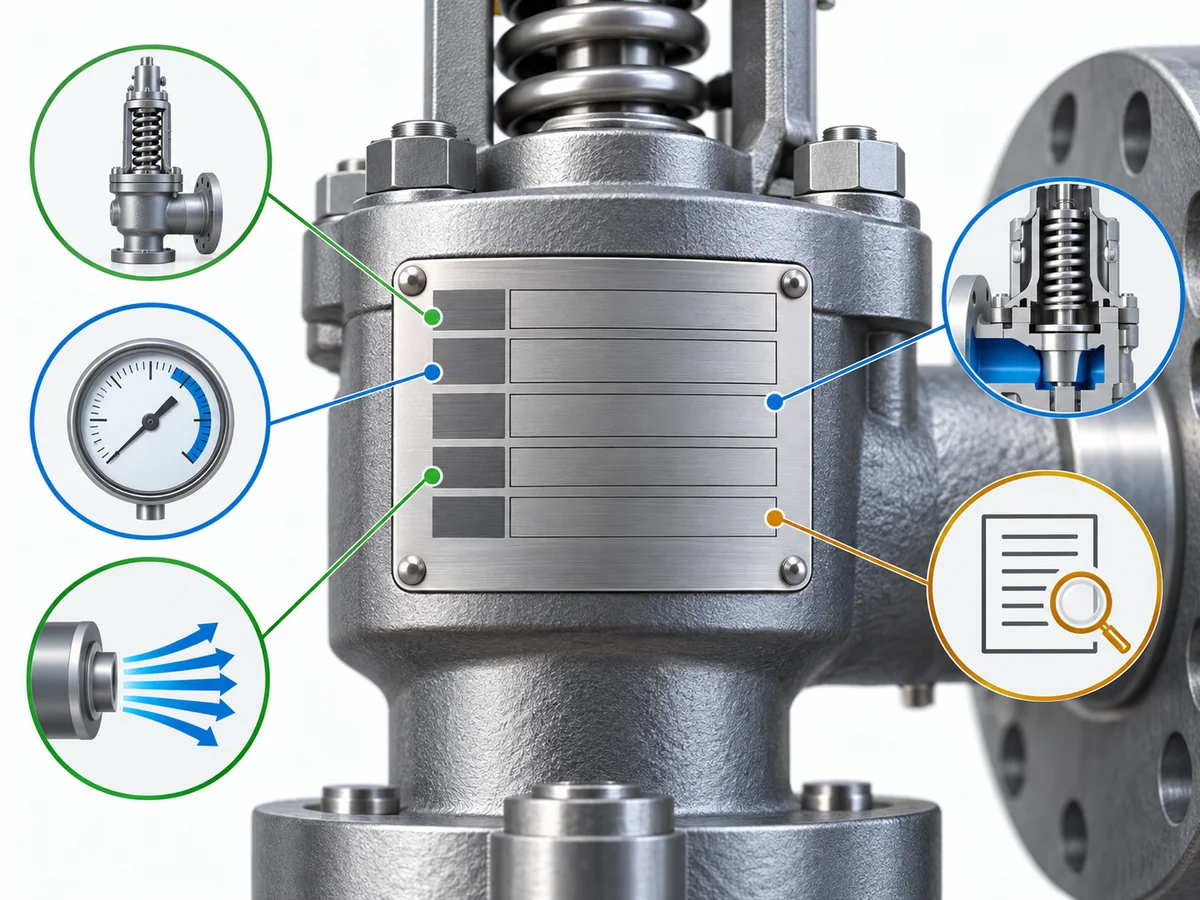

Leia a placa de identificação pelo que cada campo comprova
Não há benefício em memorizar o layout da placa de identificação de um fabricante e presumir que toda válvula de segurança será igual. Leia a placa de identificação da válvula de segurança pela função de evidência das informações.
| Função de evidência | Informações que você pode encontrar | O que ajuda a estabelecer | O que não é estabelecido por si só |
|---|---|---|---|
| Identidade e rastreabilidade | Fabricante, modelo/projeto, número de série ou informações de identificação (tag), quando fornecidos | Qual válvula física ou modelo está sendo analisado | Capacidade certificada ou adequação à aplicação |
| Informações de pressão | Pressão de ajuste, unidade de pressão, campos de sobrepressão/ajuste de teste ou dados de contrapressão quando aplicável | Identificação e contexto de classificação de pressão | A carga de alívio requerida do sistema protegido ou a base completa de capacidade certificada |
| Informações de vazão e capacidade | Capacidade certificada, área de fluxo, coeficiente de fluxo, abertura ou informações relacionadas ao orifício quando aplicável | Características relacionadas à capacidade do projeto certificado | Que a válvula pode atender a um caso de alívio específico sem uma comparação de carga separada |
| Informações de certificação | Designador de código aplicável, Marca de Certificação ASME ou marca do National Board quando presentes | A estrutura de certificação que pode se aplicar ao dispositivo | Aceitação automática para toda jurisdição, proprietário ou serviço de processo |
| Contexto de configuração ou serviço | Informações de temperatura ou de configuração específica do fabricante, quando presentes | Evidências adicionais para compatibilizar a válvula com a documentação | Adequação completa ao processo ou ao sistema instalado |
Esta abordagem “campo → função da evidência → limite” é mais útil do que um glossário de campos, porque um campo válido ainda pode ser solicitado a comprovar algo para o qual nunca foi previsto.
Uma placa de identificação de amostra atual da Emerson Crosby ilustra por que os campos devem ser mantidos separados. A placa identifica tamanho da conexão, coeficiente de vazão certificado, área de vazão certificada, capacidade ASME, sobrepressão, pressão de ajuste, pressão de teste diferencial a frio, informações de contrapressão, temperatura e outros dados de rastreabilidade como campos distintos; a Emerson também alerta que as marcações variam conforme a certificação exigida. Placa de identificação de amostra da Série EM da Emerson Crosby.
Essa separação é importante. A pressão de ajuste indica quando a válvula é regulada para apresentar a característica de abertura especificada; a capacidade certificada fornece a evidência de desempenho de alívio testada/classificada para o projeto e a base certificados. Nenhuma delas é a carga de alívio requerida do sistema protegido.
Da mesma forma, o tamanho da conexão de entrada ou saída ajuda a identificar a interface de tubulação. Não substitui a evidência de capacidade de alívio. Para a distinção mais aprofundada entre tamanho nominal da conexão, geometria interna de fluxo e capacidade, consulte Capacidade de alívio certificada vs. tamanho da conexão.
Para dispositivos com marca do National Board, o programa é mais restrito e específico: os requisitos administrativos da NB-18 estabelecem que, quando a marca NB é aplicada, a capacidade de alívio ou resistência ao fluxo marcada no dispositivo deve ser o valor certificado pelo National Board conforme calculado sob o código de construção aplicável. Requisitos administrativos de certificação de dispositivos de alívio de pressão do National Board.
Isso é uma forte evidência de capacidade dentro desse framework de certificação. Ainda assim, não transforma todos os outros campos da placa de identificação em um requisito universal, e não estabelece a adequação completa da válvula para um sistema de processo específico.

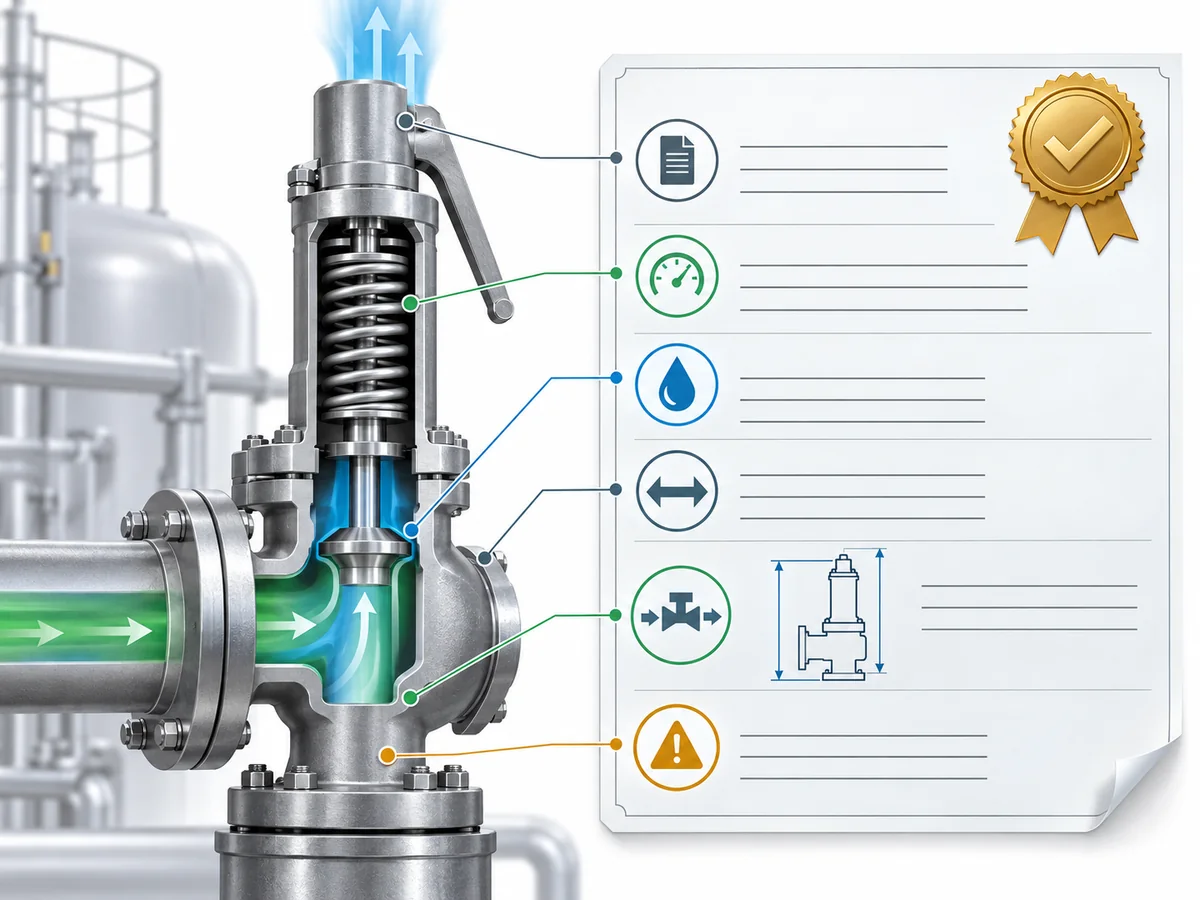

Leia uma Curva ou Tabela de Capacidade Certificada a Partir de Sua Base, Não Apenas o Número
Um número de capacidade certificada nunca deve ser separado da base sob a qual foi estabelecido.
O National Board NB-18 ilustra isso claramente. Seus registros de certificação podem associar um valor de classificação quantitativo e sua unidade a um meio de teste, meios certificados, tamanho de entrada/saída, área de fluxo, diâmetro do orifício, abertura mínima, faixas válidas de pressão de ajuste e designadores de código. A NB-18 também reconhece diferentes métodos para estabelecer valores certificados, incluindo os métodos de capacidade de fluxo direta, fator de fluxo/inclinação e coeficiente de descarga. Explicação da listagem NB-18.
- Identifique o que o número representa. Determine se o documento fornece uma capacidade de fluxo certificada direta, um fator de inclinação/fluxo, um coeficiente ou outro valor de classificação. Dois números chamados “capacidade” não são automaticamente comparáveis se foram estabelecidos por métodos diferentes.
- Verifique a unidade e a base de referência. Um valor de capacidade sem sua unidade e base não está pronto para comparação. Vazão mássica, vazão volumétrica padrão e vazão volumétrica de líquido são grandezas diferentes. Não as converta de forma casual nem compare unidades diferentes.
- Separe o meio de teste do meio certificado. A NB-18 distingue explicitamente o meio usado durante o teste inicial do meio ou meios para os quais o dispositivo é certificado para serviço. Ver “ar”, “vapor” ou “água” em um campo de teste não informa, por si só, o escopo completo do serviço certificado.
- Verifique o tamanho e a geometria de fluxo associados ao registro. Tamanho da conexão, área de fluxo, diâmetro do orifício e abertura mínima são campos de dados independentes na NB-18. Portanto, um tamanho de flange correspondente, por si só, é evidência fraca de uma base de capacidade certificada correspondente.
- Confirme se a pressão de ajuste está dentro do registro aplicável. A NB-18 associa pressões de ajuste mínimas e máximas ao tamanho aplicável, designador de código e meio certificado. A pressão de ajuste estampada é um dado de entrada correspondente; não é a capacidade em si.
- Leia as limitações antes de usar o valor. A NB-18 declara que seus valores de classificação listados foram estabelecidos sob condições de descarga atmosférica e adverte que as capacidades calculadas podem não permanecer aplicáveis quando existe contrapressão de descarga. Também declara que as capacidades são certificadas apenas para as condições sob as quais foram obtidas.
Essa limitação do NB-18 não deve ser generalizada em uma afirmação de que todo documento de capacidade de cada sistema de certificação tem exatamente o mesmo limite. Ela demonstra o princípio de engenharia mais amplo: uma capacidade certificada é evidência vinculada às condições, não um número de fluxo universal.
Somente após a identidade da válvula, o método de classificação, a unidade, o meio certificado, o tamanho/configuração aplicável, a faixa de pressão e as limitações relevantes estarem alinhados é que o valor deve ser comparado com o requisito de engenharia.
Se a tarefa ainda for determinar as capacidade de alívio requerida, condições de alívio ou orifício requerido, use o separado Guia de dimensionamento e capacidade de alívio certificada de válvulas de segurança. A API 520 Parte I também trata o dimensionamento e a seleção como uma tarefa de engenharia separada da simples leitura de uma classificação certificada. Escopo de dimensionamento e seleção da API 520 Parte I.
Verifique o registro de capacidade em relação à válvula física
Entender a placa de identificação e entender o registro de capacidade não é suficiente se você nunca os reconectar.
A próxima tarefa é verificar se a válvula física e as evidências de capacidade descrevem o mesmo projeto relevante para a capacidade.
| Verificação cruzada | Lado da válvula física / placa de identificação | Lado da capacidade certificada | Pergunta a responder |
|---|---|---|---|
| Fabricante | Identificação do fabricante | Informações do fabricante/montador certificado | Você está analisando evidências da fonte correta? |
| Design | Modelo, estilo ou outra identidade de projeto | Tipo de projeto certificado | O registro pertence a este projeto? |
| Tamanho | Tamanho de entrada/saída marcado, quando disponível | Tamanho ou faixa aplicável listada | O registro certificado é para este tamanho? |
| Geometria de fluxo | Orifício, área de fluxo, abertura (lift) ou dados relacionados, quando disponíveis | Dados certificados de área de fluxo/orifício/abertura (lift), quando listados | As evidências de capacidade descrevem a mesma configuração de fluxo? |
| Pressão | Pressão de ajuste estampada | Faixa de pressão de ajuste certificada aplicável | Esta válvula está dentro da faixa de classificação? |
| Fluido | O serviço de processo pode ser estabelecido fora da placa de identificação | Meio certificado | A base de classificação é relevante para o serviço que está sendo avaliado? |
| Certificação | Marca ou designador quando aplicável | Listagem de certificação e designador | O contexto da certificação está alinhado? |
Nem toda placa de identificação de válvula conterá todos os campos desta tabela. O objetivo não é exigir um conjunto idêntico de marcações de cada fabricante. O objetivo é obter informações de correspondência independentes suficientes para estabelecer que o registro de capacidade se aplica ao projeto que está realmente diante de você.
A certificação de capacidade está vinculada aos projetos de dispositivos de alívio de pressão. A NB-500 exige revisão de projeto e testes iniciais para estabelecer a capacidade nominal ou a resistência ao fluxo, enquanto modificações que afetam o desempenho exigem revisão. A National Board NB-501 descreve o programa mais amplo de certificação de projeto e os requisitos básicos. National Board NB-501.
Na prática, mantenha a cadeia de evidências rastreável: válvula física → informações de identificação → projeto/configuração certificados → registro de capacidade → condições de classificação → comparação com a carga requerida.
Não reduza essa cadeia a “o modelo parece correto”.”
Há também uma limitação importante de dados históricos. O banco de dados atual do NB-18 não lista organizações que não possuem mais certificação ou certificações de projeto de dispositivo que não estão mais em produção. Para uma válvula instalada mais antiga, nenhum resultado atual no NB-18 não é prova de que o tipo de válvula nunca foi certificado historicamente. A orientação do National Board direciona os usuários a contatar seu Pressure Relief Department para informações históricas. Limitação de listagem histórica do NB-18.
Saiba o que a evidência de certificação comprova — e o que ela não comprova
A evidência de certificação se torna mais útil quando seu escopo é mantido intacto.
A ASME BPVC Seção XIII atualmente fornece regras para proteção contra sobrepressão e abrange projeto, materiais, inspeção, montagem, testes, marcação, certificação de capacidade/resistência ao escoamento, autorização para uso da Marca de Certificação ASME e instalação de dispositivos de alívio de pressão. ASME BPVC Seção XIII.
A lista de requisitos de avaliação de conformidade de 2025 da ASME UV — Válvula de alívio de pressão para vaso de pressão certificação sob a BPVC Seção XIII e identifica um teste de certificação de capacidade como parte desse programa de certificação. Da ASME lista de livros de códigos exigidos também identifica as normas associadas à certificação UV. O National Board atua como organização designada pela ASME para atividades de certificação de dispositivos de alívio de pressão e mantém o programa de certificação de capacidade NB. Requisitos de avaliação de conformidade da ASME CA-1 Laboratório Nacional de Alívio de Pressão.
| As evidências de certificação podem comprovar | As evidências de certificação não estabelecem por si só |
|---|---|
| Um projeto/tipo definido de dispositivo de alívio de pressão foi certificado dentro do programa aplicável | A carga de alívio requerida do sistema protegido |
| Evidências de capacidade ou de resistência ao escoamento foram estabelecidas sob esse framework de certificação | Que um cálculo de dimensionamento específico de projeto está correto |
| O contexto aplicável de certificação/designação | Que as tubulações de entrada e saída instaladas são aceitáveis |
| Marcação autorizada dentro do escopo definido | Compatibilidade de material/processo com cada possível serviço |
| Uma base rastreável para revisar a classificação do dispositivo | Aceitação por cada proprietário, jurisdição ou especificação de projeto |
O próprio National Board adverte contra interpretar o NB-18 de forma muito ampla. Seu prefácio afirma que os valores de capacidade listados vêm de testes de amostras do tipo de dispositivo relevante, que a capacidade é certificada apenas para as condições em que foi obtida, e que instalação, condições de operação e recomendações do fabricante ainda precisam ser consideradas ao selecionar um dispositivo de alívio de pressão para o serviço.
O limite prático não é marca de certificação → válvula automaticamente aprovada para o projeto. É evidência de certificação → uma parte verificada da evidência técnica geral do projeto.
A mesma distinção funciona na direção oposta. Documentação ausente ou inconsistente não prova automaticamente que uma válvula é fisicamente defeituosa, insegura ou não conforme. Significa que a evidência disponível para o revisor é insuficiente para a conclusão que se tenta.
Para uma explicação mais ampla sobre os papéis da certificação e das normas, consulte o Guia de Normas para Válvulas de Segurança.
Interrompa a análise quando as evidências não corresponderem
Uma boa análise da placa de identificação não precisa terminar com “aprovado” ou “reprovado”. Muitas vezes, o resultado correto é simplesmente: as evidências atuais ainda não são suficientes.
Divergências que exigem verificação adicional
| O que você encontra | Por que é importante | Ação seguinte apropriada |
|---|---|---|
| A identidade física da válvula não pode ser estabelecida | Não é possível vincular de forma confiável o registro de capacidade ao dispositivo | Recuperar identificação legível da placa de identificação/tag e do fabricante |
| A configuração relevante para o projeto ou a capacidade é diferente | A classificação certificada pode pertencer a um projeto diferente | Obter a configuração exata e a documentação de capacidade correspondente |
| O meio de teste está sendo tratado como se definisse automaticamente o meio de serviço certificado | A NB-18 distingue o meio de teste inicial dos meios certificados | Verifique o registro de meio certificado para o registro aplicável |
| A pressão de ajuste está fora ou não pode ser vinculada à faixa aplicável | O registro pode não abranger a válvula em análise | Obtenha o registro de certificação/classificação aplicável para essa base de pressão de ajuste |
| O tamanho da conexão corresponde, mas a evidência de vazão/orifício não | O ajuste mecânico não é equivalência de capacidade | Confirme a geometria exata de vazão certificada e a capacidade suportada |
| A capacidade de descarga atmosférica da NB-18 está sendo aplicada onde a contrapressão é relevante | A classificação listada pode não se aplicar diretamente | Obtenha a base aplicável do fabricante ou de engenharia do projeto |
| A capacidade certificada é inferior à carga de alívio requerida real | O certificado pode ser válido enquanto o candidato permanece subdimensionado para o cenário de alívio | Retorne ao dimensionamento/seleção; não reinterpretar a capacidade certificada |
| A capacidade da placa de identificação conflita com o registro de certificação | Pelo menos uma parte da cadeia de evidências está pendente | Resolva a discrepância antes de escolher qualquer um dos valores |
| O escopo da marca ou designador está indefinido | O significado da certificação não pode ser estabelecido | Confirme o escopo aplicável da certificação |
| Válvula mais antiga está ausente do banco de dados NB-18 atual | Os resultados de busca atuais não necessariamente mostram a certificação histórica | Solicite verificação histórica em vez de presumir a não certificação |
As limitações do NB-18 do National Board sustentam essa abordagem cautelosa: suas capacidades listadas são específicas para cada condição, o banco de dados tem limitações entre o atual e o histórico, e as condições operacionais instaladas ainda precisam ser consideradas.
Usar verificar antes de confiar aqui — não automaticamente “inseguro”, “não conforme” ou “deve ser substituído”.”
O que solicitar antes de prosseguir com a análise
Não responda a uma lacuna de evidências com o pedido vago “por favor, envie o certificado”. Solicite o documento que fecha a lacuna real.
- Lacuna de identificação: solicite uma imagem legível da placa de identificação/tag, além de fabricante, modelo/estilo e informações de número de série/tag.
- Lacuna de certificação: solicite o registro de certificação aplicável NB-18/ASME ou do fabricante que identifique o tipo de projeto e o escopo.
- Lacuna de base de capacidade: solicite a listagem/tabela/curva de capacidade com sua unidade, método, meio certificado, tamanho/configuração aplicável e faixa de pressão de ajuste.
- Lacuna de carga requerida: solicite o cálculo do cenário de alívio determinante e as condições de alívio; um certificado não pode fornecer a carga requerida do sistema protegido.
- Lacuna de condição instalada: se a contrapressão ou outra condição instalada diferir da base de certificação, solicite ao fabricante ou à engenharia do projeto a base que contemple essa condição.
- Lacuna de registro histórico: para um projeto mais antigo ausente do NB-18 atual, solicite verificação histórica em vez de tratar a ausência no banco de dados atual como prova de não certificação.
Continuar a análise: a identidade da válvula, o projeto/configuração certificados, as evidências de capacidade, as condições de classificação e a comparação com a carga requerida estão alinhados.
Verificar mais: uma relação importante não está resolvida, mas pode ser esclarecida com evidências adicionais.
Ainda não confie na comparação de capacidade: as informações conhecidas entram em conflito ou a base de classificação não corresponde à condição avaliada.
Estes são estados práticos de revisão de documentos usados neste guia, não classificações regulatórias da ASME, API ou National Board.
Para o processo mais amplo de compras e controle de documentos, continue com o Lista de Verificação para Aquisição de Válvulas de Segurança.
A decisão final ainda deve ser tomada com base no código aplicável do projeto, base de projeto do equipamento, condições de serviço e revisão de engenharia autorizada — não a partir de um campo da placa de identificação isoladamente.
Perguntas frequentes sobre curvas de capacidade certificada e placas de identificação
A pressão de ajuste é a mesma coisa que capacidade de alívio certificada?
Não. A pressão de ajuste identifica a base de pressão para a característica de abertura especificada da válvula. A capacidade de alívio certificada é evidência de desempenho para um projeto certificado sob sua base de classificação declarada. Nenhum dos valores informa a carga de alívio requerida do sistema protegido.
Qual é a diferença entre o meio de teste e o meio certificado na NB-18?
O meio de teste é o fluido usado durante o teste de certificação inicial. O meio certificado é o meio para o qual a classificação certificada do dispositivo está listada para serviço. A NB-18 trata esses como campos separados, portanto a aplicabilidade ao serviço deve ser lida no registro de certificação, e não inferida apenas a partir do fluido de teste de laboratório.
Posso dimensionar uma válvula de segurança a partir da capacidade estampada na placa de identificação?
Não. A carga de alívio requerida deve primeiro ser determinada a partir do sistema protegido e do cenário de sobrepressão aplicável. A capacidade certificada ou nominal aplicável da válvula é então comparada com esse requisito nas condições de alívio relevantes.
A marca NB ou ASME comprova que a válvula é adequada para a minha instalação?
Não. A certificação sustenta um projeto de dispositivo definido e um escopo de certificação. Ela não estabelece por si só a carga de alívio do projeto, a aceitabilidade da tubulação instalada, a compatibilidade de materiais, a adequação à contrapressão, a aceitação pelo proprietário ou a aceitação pela autoridade competente.
Um valor de capacidade NB-18 pode ser usado sem alteração quando a válvula tem contrapressão?
Não automaticamente. A NB-18 declara que seus valores de classificação listados foram estabelecidos sob condições de descarga atmosférica e adverte que as capacidades calculadas podem não permanecer válidas quando existe contrapressão na descarga. Use a base de engenharia aplicável do fabricante, do código e do projeto para a condição instalada.
E se uma válvula mais antiga não aparecer no banco de dados atual da NB-18?
Não conclua apenas pela ausência no banco de dados atual que o projeto nunca foi certificado. A NB-18 declara que organizações que não detêm mais certificação e projetos de dispositivos que não estão mais em produção não são listados no banco de dados atual; informações históricas podem exigir verificação direta junto ao National Board.
