Correspondência de modelo, tamanho e pressão de ajuste não comprova que uma válvula de segurança de reposição seja equivalente. Verifique capacidade, serviço, contrapressão, interfaces e evidências.
Uma válvula de segurança de reposição não é comprovadamente equivalente apenas porque a referência do modelo, o tamanho nominal e a pressão de ajuste parecem coincidir com a válvula instalada. Esses três itens são dados iniciais úteis, mas não estabelecem a capacidade de alívio requerida, evidência de capacidade certificada ou de outra forma aplicável, meio e fase de serviço, adequação pressão-temperatura, comportamento de contrapressão, materiais, geometria de conexão, acessórios, escopo de certificação, identidade da placa de identificação ou base de aprovação do projeto.
Essa distinção é consistente com a forma como os dispositivos de alívio de pressão são efetivamente especificados. Dentro de seu escopo, API 526 trata a designação e a área do orifício, o tamanho e a classe de pressão da entrada e da saída, os materiais, os limites de pressão-temperatura e as dimensões de centro a face como itens de especificação separados. ASME BPVC Seção XIII abrange uma estrutura mais ampla de proteção contra sobrepressão que inclui projeto, materiais, inspeção, montagem, ensaios, marcação, capacidade e certificação de resistência ao escoamento, instalação e proteção do projeto do sistema.
O banco de dados de certificação de dispositivos de alívio de pressão NB-18 do National Board torna essa mesma separação visível na prática: os registros dos dispositivos identificam tamanho de entrada/saída, área de fluxo, faixa de pressão de ajuste, meio certificado, designador e informações de capacidade certificada como campos distintos. Portanto, uma correspondência em um campo não é evidência de que os outros também correspondam.
Para trabalhos de manutenção e substituição, a pergunta mais útil não é simplesmente:
“A válvula nova se parece com a antiga?”
E sim:
“As evidências mostram que este candidato atende aos requisitos relevantes para a capacidade de proteção atual e a aplicação instalada?”
Isso é importante quando uma válvula original está obsoleta, um fornecedor oferece uma referência cruzada, uma parada cria pressão para obter uma reposição rapidamente, o sistema de descarga foi modificado, o meio de processo ou o caso de alívio mudou, ou os registros de engenharia originais estão incompletos.
Neste artigo, substituição equivalente é um termo de engenharia de trabalho para um candidato cujos requisitos relevantes foram suficientemente demonstrados para o serviço definido. Não é apresentado como uma classificação ASME, API, National Board ou regulatória.
Por que modelo, tamanho nominal e pressão de ajuste são apenas pontos de partida
Um número de modelo identifica um produto dentro do sistema de designação do próprio fabricante. O tamanho nominal descreve parte da interface de conexão. A pressão de ajuste define uma característica operacional específica do dispositivo de alívio de pressão.
Esses campos importam, mas respondem apenas a parte da questão de reposição. Uma referência cruzada de modelo pode ser útil para encontrar uma família candidata; por si só, não pode estabelecer equivalência funcional.
Uma válvula de segurança proposta pode atender a todos os três e ainda deixar em aberto se:
- o capacidade de alívio requerida atual foi estabelecida para o caso de alívio governante;
- o candidato possui evidência aplicável de capacidade nominal ou certificada para o meio e as condições relevantes;
- o fluido, a fase ou o comportamento bifásico assumido na base de dimensionamento/aplicação corresponde à base documentada do candidato;
- sua arquitetura de válvula é adequada para a contrapressão instalada e o arranjo de descarga;
- seus materiais, trim, sede e outros componentes expostos ao serviço são adequados para o processo e a temperatura;
- a conexão de entrada/saída, a classe de pressão, o faceamento, as dimensões e a orientação se ajustam à instalação;
- fole, dispositivo de levantamento, sede macia, recurso de abertura restrita, combinação com disco de ruptura ou outros acessórios correspondem à base de proteção quando relevante;
- evidência de conformidade ASME/National Board/API ou específica do projeto exigida foi efetivamente demonstrada;
- a placa de identificação, a ficha técnica e os registros de certificação do candidato referem-se à configuração efetivamente ofertada, e não apenas a uma família de produtos.
O inverso também é importante. Uma substituição não falha automaticamente porque cada detalhe não é idêntico à válvula antiga. Uma diferença deve ser avaliada de acordo com o requisito que o recurso atende.
Caso ilustrativo de revisão de substituição — mesmo tamanho e pressão de ajuste, capacidade não resolvida: Uma válvula obsoleta e uma substituição proposta compartilham o mesmo tamanho nominal de entrada/saída e a mesma pressão de ajuste. A referência cruzada do fornecedor parece convincente, mas a documentação do candidato não apresenta evidência de capacidade aplicável para o cenário de alívio requerido. A disposição correta é AGUARDAR, não “equivalente”: primeiro estabeleça a capacidade de alívio requerida e a base de capacidade nominal/certificada aplicável do candidato. Uma conexão de mesmo tamanho não pode fechar essa lacuna.
A referência cruzada de um fornecedor pode ajudar a identificar um candidato. Ela não deve ser usada para reduzir todas as demais questões de engenharia à palavra “equivalente”.”
Separe o tamanho da conexão da capacidade de alívio
Um atalho comum é tratar o tamanho da conexão como se ele também descrevesse a capacidade de alívio. Ele não descreve.
API 526 separa o tamanho de entrada/saída da válvula e a classe de pressão da designação e área do orifício. Os registros de certificação do National Board também listam o tamanho do dispositivo separadamente da área de fluxo, faixa de pressão de ajuste, meio certificado e informações de capacidade certificada. Essa separação é exatamente o motivo pelo qual uma correspondência de tamanho de flange não pode servir como comparação de capacidade.
O que o tamanho nominal da conexão indica
O tamanho nominal ajuda a responder a uma questão de interface mecânica:
O candidato pode ser conectado ao arranjo de tubulação exigido?
Essa verificação pode incluir tamanho de entrada e saída, tipo de conexão, classe de pressão, face de vedação, dimensões de centro a face e qualquer geometria de instalação relevante para o projeto.
Ele não responde:
O candidato pode aliviar a carga exigida nas condições aplicáveis?
| Informações | Questão principal que ele responde | O que não comprova por si só |
|---|---|---|
| Tamanho nominal de entrada/saída | A interface de conexão corresponde ao requisito de tubulação? | Adequação da capacidade de alívio |
| Informações de orifício / área de fluxo | Qual característica do caminho de fluxo está documentada para o candidato? | Adequação para um serviço de alívio indefinido |
| Capacidade de alívio requerida | Qual vazão mássica ou volumétrica a função de proteção deve suportar para o caso determinante? | Que este candidato pode suportá-la |
| Evidência de capacidade nominal/certificada | Qual desempenho é suportado sob o meio declarado e a base de certificação/ensaio indicada? | Aplicabilidade quando o meio, a contrapressão, a temperatura ou outras condições de comparação diferem |
O que a evidência de capacidade deve responder
A capacidade deve ser comparada com a capacidade de alívio requerida, e não em relação ao tamanho nominal da válvula.
O programa NB-18 do National Board existe especificamente porque o desempenho de alívio precisa ser demonstrado, não inferido a partir da aparência ou das dimensões nominais. Seu material de certificação explica que os valores de capacidade listados estão vinculados às condições sob as quais foram obtidos, e que a instalação, as condições de operação e as recomendações do fabricante ainda devem ser consideradas ao selecionar um dispositivo para o serviço. Prefácio da NB-18 também alerta que os valores de capacidade de descarga para a atmosfera podem não permanecer válidos quando existe contrapressão na descarga.
Isso cria uma verificação de capacidade em duas etapas:
- Capacidade requerida: O que o sistema protegido deve aliviar para o caso de sobrepressão determinante?
- Evidências candidatas: Qual capacidade é suportada para esta válvula sob uma base aplicável ao serviço e às condições instaladas?
Um valor de capacidade de catálogo não deve, portanto, ser tratado como um número isolado de “quanto maior, melhor”. O meio relevante, a fase, a base da pressão de ajuste, as correções de temperatura quando aplicáveis, as premissas de contrapressão e o escopo de certificação/aplicação ainda precisam estar alinhados com o dever sendo analisado.
A mesma cautela se aplica às letras ou designações de orifício. Elas podem ser úteis dentro de um padrão definido ou sistema de fabricante, mas um identificador de orifício não deve ser tratado como um código universal de equivalência entre marcas sem documentação de área de fluxo e capacidade que o suporte.
Para a distinção mais aprofundada entre tamanho de conexão, área de fluxo e capacidade de alívio certificada, consulte Capacidade da Válvula de Segurança vs Tamanho da Conexão: O Que Realmente Determina a Vazão?
Verifique o dever de proteção por trás da pressão de ajuste
A pressão de ajuste importa porque identifica uma referência definida de desempenho de abertura para o dispositivo de alívio de pressão. Mas ela não define o dever de proteção completo.
A ASME Seção XIII abrange a proteção contra sobrepressão como um sistema que inclui projeto do dispositivo, ensaio, marcação, certificação de capacidade e instalação; a NB-18 igualmente registra a faixa de pressão de ajuste separadamente das informações de meio certificado, área de fluxo e capacidade. Essas fontes sustentam um princípio simples de substituição: mesma pressão de ajuste não é a mesma coisa que mesmo dever de proteção.
A pressão de ajuste é uma parte da base de proteção
Uma análise de substituição precisa manter três perguntas separadas:
- Qual base de pressão protege o equipamento? Confirme a MAWP atual ou outro limite de pressão autorizado e o código/requisito de projeto aplicável.
- Em qual pressão de ajuste o dispositivo deve responder?
- Qual carga de alívio e condições o dispositivo deve suportar quando a proteção for exigida?
Copiar um valor antigo de pressão de ajuste responde apenas à segunda pergunta. Não reconstrói a causa da sobrepressão, a vazão de alívio requerida, o estado do fluido, a temperatura de alívio, a contrapressão ou outras condições usadas na base original de dimensionamento/seleção.
A temperatura ilustra o ponto. Limites de projeto da válvula, materiais, componentes macios, comportamento da pressão de ajuste e dados de capacidade/aplicação podem todos depender da temperatura. Orientação do National Board sobre considerações de temperatura distingue pressão de ajuste, limites de projeto/material e efeitos na capacidade. Um candidato que aceita a mesma pressão de ajuste, mas tem um envelope de pressão-temperatura diferente, não é comprovadamente equivalente até que esse limite de serviço seja verificado.
Reveja a Capacidade de Alívio se o Processo ou o Sistema Protegido Mudou
A placa de identificação da válvula existente e a folha de dados original são evidências iniciais valiosas. Elas não devem ser descartadas apenas porque a válvula é antiga.
Mas se o processo, o equipamento protegido, a carga de alívio, o fluido/fase, a pressão de operação, a temperatura de alívio, o equipamento conectado ou o sistema de descarga mudaram materialmente, reproduzir a pressão de ajuste antiga não prova que a capacidade de alívio requerida original ainda é válida.
API 521 é uma estrutura de causa de sobrepressão e de sistema de alívio/despressurização de pressão dentro de seu escopo industrial declarado, enquanto API 520 Parte I aborda o dimensionamento e a seleção de dispositivos de alívio de pressão. A implicação para a substituição é direta: se a base que determina a vazão de alívio mudou, o candidato deve ser verificado em relação à base atual, em vez de inferido a partir da identificação legada.
Caso ilustrativo de revisão de substituição — pressão de ajuste legada após uma mudança de processo: A placa de identificação da válvula antiga permanece legível e a válvula proposta corresponde à pressão de ajuste, mas o sistema protegido foi modificado desde então e uma nova fonte conectada pode contribuir para um caso de sobrepressão. A revisão da substituição não deve tratar a pressão de ajuste legada como prova de que a base de capacidade original ainda prevalece. A revisão do cenário de alívio e a taxa de alívio requerida precisam ser confirmadas na configuração atual antes que a equivalência seja encerrada.
Isso não não não significa que toda substituição rotineira de válvula exija um novo estudo completo do sistema de alívio. Significa que o revisor deve acionar a verificação apropriada de engenharia ou de gestão de mudanças quando houver evidência crível de que a base de proteção foi alterada.
Combine o Projeto da Válvula com o Serviço Real
Pressão, tamanho e capacidade não descrevem todas as características que podem ser relevantes para a adequação ao serviço.
Dois candidatos podem diferir em arquitetura operacional, meio certificado, comportamento de fase, limites de temperatura, materiais, construção da sede, arranjos de fole/pistão ou acessórios. Essas diferenças exigem interpretação em vez de um simples teste de igual/diferente.
Arquitetura da válvula e configuração de operação
Dentro de seus respectivos escopos, a API e a documentação do fabricante distinguem válvulas de alívio de pressão convencionais, balanceadas e pilotadas, em vez de tratá-las como uma única categoria de projeto intercambiável. API 527 inclui separadamente projetos convencionais, com fole e pilotados dentro de seu escopo de ensaio de estanqueidade da sede, enquanto os dados técnicos atuais do fabricante mostram que a capacidade de contrapressão, o trim e os meios de serviço podem variar conforme a arquitetura.
Por exemplo, Dados técnicos da série Crosby J distinguem projetos convencionais e balanceados e identificam comportamento de aplicação diferente sob contrapressão. Essa evidência específica do fabricante não deve ser universalizada em um único limite numérico para todas as marcas; ela demonstra por que a arquitetura é uma variável real de substituição.
Uma mudança de arquitetura pode importar quando a aplicação ou o sistema instalado interage de forma diferente com o projeto candidato. Uma válvula convencional com mola, uma válvula balanceada por fole/diafragma e uma válvula pilotada podem responder de maneira diferente à contrapressão superimposta ou acumulada, à contaminação do processo, aos arranjos de ventilação e às condições de manutenção.
A questão da substituição não é se uma arquitetura diferente é sempre inaceitável ou automaticamente melhor. É se a configuração candidata permanece adequada para o serviço definido, a contrapressão, o meio e as condições instaladas.
Fluido, fase, temperatura e materiais
A compatibilidade de serviço precisa de sua própria evidência. Uma válvula certificada ou documentada para um meio ou fase não deve ser presumida equivalente para outro apenas porque o tamanho do corpo e a pressão de ajuste coincidem.
Dependendo da aplicação, as informações relevantes podem incluir:
- identidade e corrosividade do fluido;
- comportamento de gás/vapor, vapor d'água, líquido ou duas fases usado na base de dimensionamento/aplicação;
- temperatura de alívio e de operação normal;
- materiais do corpo, bocal, disco, guia, mola e outros componentes internos onde a exposição ao serviço é relevante;
- sede metálica versus sede macia e a especificação real do elastômero/polímero quando aplicável;
- materiais do fole, diafragma, pistão ou piloto e compatibilidade quando aplicável;
- requisitos de material para serviço ácido (sour service) ou outros requisitos específicos do projeto, quando relevantes.
O próprio banco de dados NB-18 da National Board registra os meios certificados como parte das informações de certificação do dispositivo, em vez de presumir que uma única base de certificação se aplica a todos os fluidos. A documentação dos fabricantes mostra a mesma realidade: algumas famílias de produtos têm configurações dedicadas de trim para líquido, serviço com gás, serviço com vapor ou multimídia.
Caso ilustrativo de revisão de substituição — mesma família de modelos, base de serviço diferente: Um fornecedor propõe uma válvula da mesma família ampla de produtos, com o mesmo tamanho nominal e a mesma pressão de ajuste, mas o conjunto de trim/materiais oferecido foi documentado para um meio ou faixa de temperatura diferente da condição instalada. A revisão correta não é “mesma família = equivalente”. Confirme o meio certificado/de aplicação aplicável, a temperatura de alívio, os materiais molhados, a sede/componentes macios e qualquer trim específico de fase antes de prosseguir.
A comparação de materiais merece cuidado semelhante. Exigir que todo componente de reposição seja literalmente idêntico à válvula antiga não é uma definição universal de equivalência. O que precisa ser demonstrado é que os materiais e a configuração do candidato atendem aos requisitos aplicáveis de serviço, corrosão, temperatura e projeto.
Diferente não significa automaticamente inaceitável. Adequação não resolvida não é o mesmo que equivalência demonstrada.
Para a tarefa detalhada de seleção de materiais, consulte o Guia de Seleção de Materiais para Válvulas de Segurança.
Verifique a interface do sistema instalado e a contrapressão
Uma válvula de alívio de pressão funciona como parte de um sistema. Uma correspondência de catálogo não consegue representar totalmente o que acontece entre o equipamento protegido, a entrada da válvula e o caminho de descarga.
API 520 Parte II trata a instalação de dispositivos de alívio de pressão como um assunto de engenharia separado e inclui uma rota de análise de engenharia para questões de instalação dentro de seu escopo. API 521 abrange o sistema mais amplo de alívio e despressurização, incluindo o caminho de descarte, dentro de seu escopo declarado de petróleo/petroquímica. Essas referências apoiam a revisão do sistema instalado em vez de julgar a válvula isoladamente.
Interface mecânica
Primeiro verifique se o candidato pode se conectar fisicamente.
As verificações relevantes do projeto podem incluir:
- tamanho nominal de entrada e saída;
- classificação ou classe de pressão;
- norma e face de vedação da flange ou conexão;
- dimensões de centro a face e orientação onde a geometria de instalação for relevante;
- folgas para dispositivo de içamento, capuz, respiro do castelo, dreno ou outros acessórios, quando aplicável.
Mas o ajuste físico é apenas a primeira camada.
Uma válvula pode se ajustar à tubulação e ainda exigir uma análise funcional adicional.
É por isso que “substituição direta” deve ser usada com cautela. Intercambiabilidade mecânica e equivalência funcional completa não são a mesma afirmação.
Condições de saída e contrapressão
O lado de saída também pode afetar a decisão de substituição.
National Board NB-18 atenção: as capacidades listadas, estabelecidas em condições de ensaio com descarga para a atmosfera, podem não ser válidas quando houver contrapressão na descarga. Os dados técnicos do fabricante também distinguem projetos convencionais e balanceados quando a contrapressão variável ou acumulada for relevante.
Portanto, o caminho prático de análise é:

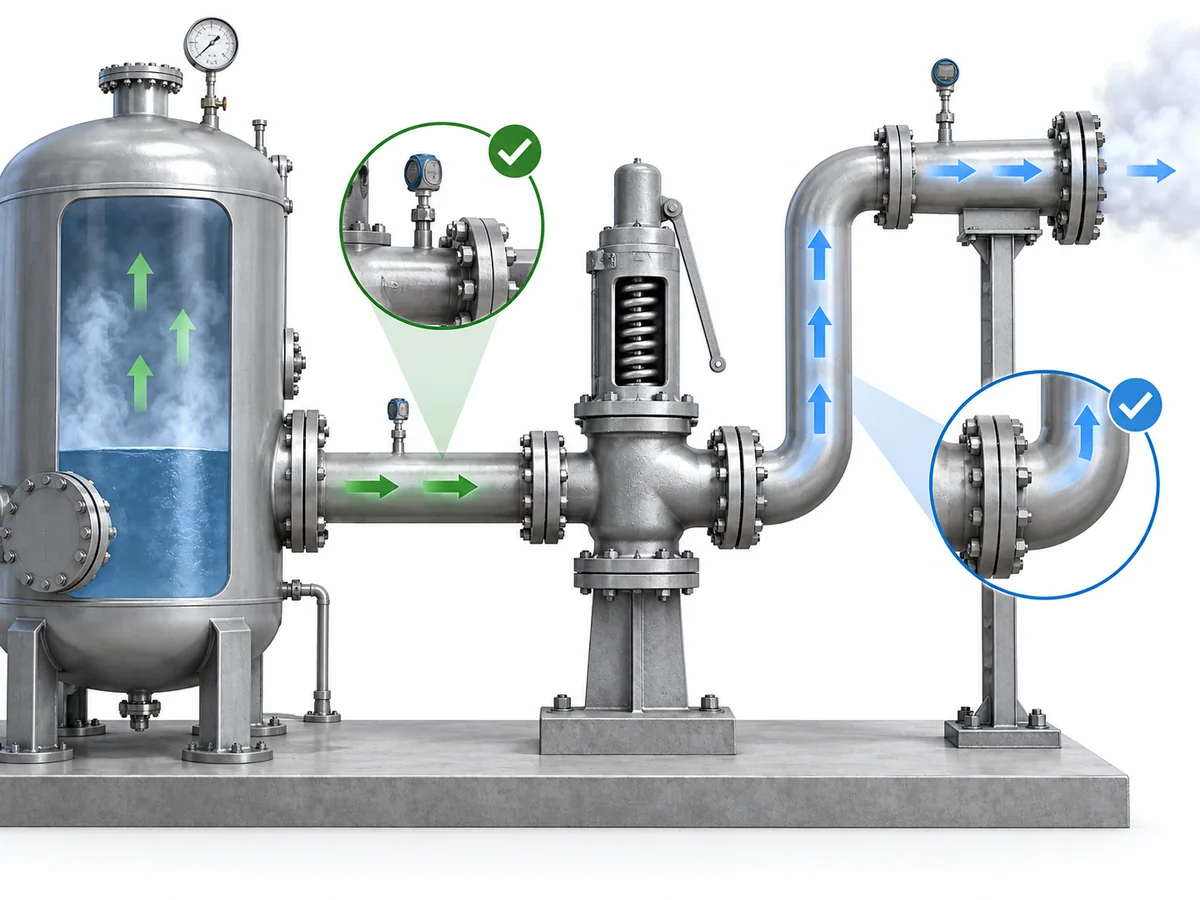

equipamento protegido → trajeto de entrada → válvula de alívio → trajeto de saída/descarga
Para cada parte desse trajeto, faça uma pergunta separada:
- O candidato se conecta fisicamente?
- As condições de entrada são compatíveis com a base de aplicação do candidato e com a operação estável?
- As condições de saída e descarga são compatíveis?
- Qual contrapressão superimposta e acumulada pode ocorrer durante o cenário de alívio determinante?
- A arquitetura do candidato exige correção de contrapressão, construção balanceada ou outro arranjo documentado?
- As evidências de capacidade/desempenho disponíveis são aplicáveis a essas condições?
Essas perguntas são mais úteis do que aplicar uma regra universal como “qualquer contrapressão exige uma válvula balanceada”. O comportamento aceitável de contrapressão depende do projeto real da válvula, das condições de alívio, do sistema de descarga e da base do fabricante/norma.
Caso ilustrativo de revisão de substituição — coletor de descarga alterado após a instalação original: Uma válvula convencional com mola está sendo substituída por um candidato nominalmente equivalente. Desde a instalação original, vários dispositivos de alívio foram interligados a um coletor de descarga comum. O tamanho e a pressão de ajuste do candidato coincidem, mas a base atual de contrapressão superimposta/acumulada não foi verificada novamente. A substituição permanece AGUARDAR até que a condição do sistema de descarga e a adequação do candidato à contrapressão sejam confirmadas.
Para um tratamento mais aprofundado da pressão de saída e das configurações balanceadas, consulte Contrapressão e Fole em Válvulas de Segurança.
Comparar os requisitos originais com as evidências do candidato
Uma forma prática de organizar uma análise de substituição é parar de pensar em termos de um “modelo correspondente” e começar a pensar em termos de uma comparação de evidências.
Comece pela base original ou requerida
Reúna a melhor definição disponível do que a função de proteção existente realmente exige. A placa de identificação original e a folha de dados são evidências úteis, mas devem ser verificadas em relação ao equipamento atual e à base do sistema de alívio, em vez de serem tratadas como o registro completo de projeto.
Dependendo do projeto, registros de origem úteis podem incluir:
- placa de identificação e folha de dados originais da válvula;
- planilha de dimensionamento ou referência de cálculo da válvula de alívio;
- MAWP / pressão de projeto do equipamento e base de operação atual;
- cenário de sobrepressão governante e capacidade de alívio requerida;
- fluido, fase, temperatura de alívio e base de contrapressão;
- informações de tubulação / sistema de descarga;
- requisitos de materiais e acessórios;
- registros de certificação e marcação exigidos pelo projeto, ASME/National Board ou outros;
- registros de gestão de mudanças ou de engenharia para modificações posteriores de processo / sistema de descarga.
Em seguida, compare cada requisito relevante com as evidências da substituição proposta.
| Base original ou requerida | Evidências do candidato a serem analisadas | Se não resolvido |
|---|---|---|
| Classificação do dispositivo/aplicação | Tipo e configuração de válvula documentados pelo fabricante | Esclareça a função do dispositivo antes de alegar equivalência |
| Base de pressão da pressão de abertura / equipamento protegido | Faixa de pressão de abertura candidata, marcação e ajuste do projeto | Verificar em relação ao requisito de proteção aplicável |
| Capacidade de alívio requerida | Evidência de capacidade nominal/certificada aplicável | Não inferir adequação a partir do tamanho nominal |
| Fluido / meio / fase | Meio certificado/de aplicação e dados do fabricante | Confirmar a adequação antes da equivalência |
| Temperatura de alívio / serviço | Limites de pressão-temperatura publicados e informações de material/componente macio | Resolver compatibilidade |
| Arquitetura da válvula | Configuração convencional, balanceada, pilotada ou outra documentada | Determinar se a diferença afeta a capacidade, a estabilidade ou o comportamento de contrapressão |
| Interface mecânica de entrada/saída | Desenho, tamanhos, classes de pressão, face de vedação e dimensões | Resolver incompatibilidade mecânica |
| Contrapressão instalada | Limites/correções de contrapressão do candidato e evidência de capacidade aplicável | Verificar a adequação ao sistema instalado |
| Materiais / sede / configuração de vedação | Lista de materiais candidata ou documentação de configuração | Resolver requisitos de serviço ou do projeto |
| Acessórios / recursos especiais | Fole/diafragma, dispositivo de acionamento, sede macia, abertura restrita, combinação com disco de ruptura ou outras opções documentadas | Confirmar se o recurso afeta a base de proteção original |
| Escopo de certificação / conformidade | ASME/National Board e outras evidências exigidas pelo projeto para a configuração efetivamente ofertada | Manter a aceitação pendente até que o escopo seja confirmado |
| Placa de identificação / rastreabilidade | Fabricante, modelo/tipo, designação, pressão de ajuste, capacidade/marcação e informações de série/rastreabilidade, conforme aplicável | Resolver a identidade antes da instalação |
| Desvio conhecido em relação à base original ou atual | Disposição de engenharia / MOC / aprovação do projeto | Não tratar silenciosamente o desvio como equivalente |
Esta matriz é uma estrutura de revisão de substituição, não uma lista de verificação regulatória universal. As evidências exatas exigidas ainda dependem do equipamento, serviço, jurisdição, código de construção e projeto.
Solicite evidências do candidato, não apenas uma referência cruzada
“Equivalente ao Modelo XYZ” é uma afirmação comercial útil somente se as evidências por trás dela puderem ser analisadas.
Dependendo do item verificado, evidências relevantes do candidato podem incluir:
- uma folha de dados atual para o modelo/configuração exata ofertada;
- um desenho de arranjo geral ou dimensional;
- arquitetura documentada da válvula, trim e configuração de acessórios;
- evidência aplicável de capacidade nominal ou certificada e meio certificado;
- informações de materiais e sede/vedação;
- limites de contrapressão ou base de correção, quando relevante;
- dados da placa de identificação / marcação;
- Documentação de conformidade ASME/National Board ou outra, dentro de seu escopo real;
- documentação de reparo/conversão se o candidato não for uma válvula nova, conforme fabricada.
O Sistema National Board NB-18 ilustra por que o escopo é importante: autorização do fabricante/montador, projeto do dispositivo, meio certificado, área de fluxo, faixa de pressão de ajuste e dados de capacidade são mantidos como registros distintos, em vez de serem reunidos em uma aprovação genérica de uma linha.
Quando um candidato foi reparado ou convertido, a revisão de substituição também deve distinguir a fabricação original do status de reparo/conversão. O NBIC atual está organizado com uma Parte 4 dedicada a dispositivos de alívio de pressão, e as informações de autorização/diretório de reparos do National Board devem ser verificadas quando o projeto exigir. Não presuma que uma placa de identificação histórica da válvula ou uma descrição comercial comprove automaticamente a configuração reparada atual.
Uma referência cruzada de fornecedor é, portanto, uma ferramenta de identificação de candidatos, não um substituto para cada comparação de engenharia e de projeto que se segue.
Se os dados originais estiverem incompletos, mantenha o desconhecido visível. Não preencha uma lacuna de função original apenas porque a substituição proposta tem um catálogo detalhado.
Para entradas de compra mais amplas fora desta comparação específica de substituição, consulte o Lista de Verificação para Aquisição de Válvulas de Segurança.
Quando uma alegação de “substituição equivalente” deve prosseguir, ser suspensa ou rejeitada
Após a comparação técnica, o avaliador ainda precisa de uma forma prática de lidar com três situações diferentes: evidência adequada, evidência ausente e incompatibilidade confirmada.
| Status da triagem | O que significa | Próxima ação |
|---|---|---|
| PROSSEGUIR | Evidências relevantes estão disponíveis e nenhuma incompatibilidade crítica foi identificada nesta etapa de triagem. | Prosseguir pelo processo de engenharia, compras e aprovação do projeto. |
| AGUARDAR | Uma comparação crítica não pode ser concluída porque as informações necessárias estão ausentes, em conflito ou fora das evidências fornecidas. | Obter ou verificar as informações ausentes antes de fazer qualquer afirmação de equivalência. |
| REJEITAR | As evidências disponíveis mostram que um requisito confirmado não é atendido pelo candidato. | Não tratar esse candidato como equivalente para a base definida. |
A distinção entre AGUARDAR e REJEITAR evita que a incerteza seja convertida em uma conclusão técnica falsa.
A ausência de um documento de capacidade não comprova capacidade inadequada. Condições de contrapressão desconhecidas não comprovam que a válvula é inadequada. Um requisito de material não resolvido ainda não é o mesmo que um material incompatível confirmado. Uma declaração não verificada de um fornecedor de que um dispositivo é “equivalente à ASME” também não é suficiente para estabelecer o certificado/designador exato ou a configuração do candidato.
Essas são situações de retenção (HOLD) até que as evidências relevantes sejam estabelecidas.
REJECT é diferente. Aplica-se quando a revisão já mostra que um requisito que o candidato deve atender não é cumprido — por exemplo, uma deficiência de capacidade confirmada, conexão/classe de pressão incompatível que o projeto não modificará, um meio/serviço exigido não suportado, ou um requisito de material/configuração que o candidato não pode atender.
PROCEED também exige um limite rigoroso. Não não significa:
- aprovado para instalação;
- código aceito;
- projeto aprovado;
- segurança garantida;
- universalmente intercambiável.
Significa apenas que o candidato passou por esta triagem preliminar de evidências o suficiente para prosseguir para a revisão efetiva do projeto.
Uma diferença de parâmetro, portanto, não deve ser ignorada nem rejeitada automaticamente. Pergunte qual requisito a diferença afeta. Se o requisito permanecer atendido e a diferença for aceitável conforme a base do projeto, a identidade literal pode não ser necessária. Se o requisito não for atendido, o candidato não é equivalente para aquela aplicação.
Lista de verificação para decisão de equivalência de substituição
- Base de proteção: O equipamento protegido, o limite de pressão aplicável, a pressão de ajuste e o caso de alívio estão atualizados?
- Capacidade requerida: A capacidade de alívio requerida aplicável está definida?
- Capacidade do candidato: Há evidência de capacidade nominal/certificada aplicável disponível para o meio e as condições relevantes?
- Fluido e fase: A documentação do candidato cobre a base real de gás/vapor, vapor d'água, líquido ou duas fases?
- Contrapressão: As condições atuais de contrapressão superimposta/construída e do sistema de descarga são conhecidas e compatíveis com o candidato?
- Materiais: Os materiais do corpo, trim, sede/componentes macios e para serviço especial são adequados?
- Interface mecânica: Tamanho, classe de pressão, face de vedação, dimensões e orientação são compatíveis?
- Acessórios/configuração: Fole, dispositivo de acionamento, abertura restrita, sistema piloto, sede macia ou outras características exigidas estão contemplados?
- Certificação e marcação: Os registros ASME/National Board ou outros exigidos pelo projeto se aplicam à configuração efetivamente ofertada?
- Placa de identificação/rastreabilidade: A válvula ofertada pode ser rastreada até a folha de dados, o desenho e as evidências de certificação em análise?
- Gestão de mudanças: Mudanças no processo, nos equipamentos ou no sistema de alívio/descarga foram avaliadas antes de confiar na base antiga da válvula?
- Desvios: Toda diferença relevante é tratada formalmente, em vez de ser silenciosamente considerada equivalente?
Uma RFQ de substituição mais útil não é simplesmente um número de modelo legado seguido de “favor cotar equivalente”. Ela inclui as melhores informações disponíveis sobre a válvula original, a base atual do dever de proteção, o meio/fase de serviço, a temperatura de alívio, as condições de entrada/saída e descarga, os requisitos de materiais/acessórios, as evidências de conformidade/marcação exigidas, além da documentação do candidato proposto.
Analisando uma válvula de segurança de reposição?
Prepare a placa de identificação ou folha de dados original, as informações atuais de serviço e de capacidade de alívio, as condições de entrada/saída e de descarga, e a documentação do candidato proposto. A ZOBAI pode então analisar as informações do candidato como parte de uma discussão de engenharia/RFQ; a adequação final permanece sujeita à base aplicável do projeto e de aprovação.
Perguntas frequentes sobre equivalência de válvulas de segurança de substituição
Corresponder o número de modelo, o tamanho da válvula e a pressão de ajuste é suficiente para uma válvula de segurança de substituição?
Não. Esses itens ajudam a identificar um candidato, mas a equivalência também depende da capacidade de alívio requerida atual, da evidência de capacidade aplicável, do meio/fase de serviço, da temperatura, da contrapressão, da arquitetura da válvula, dos materiais, da interface mecânica, dos acessórios, do escopo de certificação/marcação e da base instalada do sistema de alívio.
Por que a capacidade de alívio certificada é mais importante do que corresponder o tamanho da conexão?
O tamanho da conexão descreve a interface de tubulação. A função de proteção depende de o candidato conseguir aliviar pelo menos a carga requerida sob uma base de capacidade aplicável. Portanto, uma válvula do mesmo tamanho pode ser inadequada, e uma área de fluxo interna ou arquitetura diferente pode exigir uma comparação de capacidade separada.
Uma válvula de segurança de substituição pode usar a mesma pressão de ajuste se o processo mudou?
A pressão de ajuste antiga é uma evidência útil, mas não prova que o cenário de alívio original e a capacidade requerida ainda sejam válidos. Se o equipamento protegido, o processo, as fontes conectadas, as condições de operação ou o sistema de descarga mudaram, a base de proteção atual deve ser revisada antes de a equivalência ser aceita.
Como a contrapressão afeta a análise de uma válvula de segurança de substituição?
A contrapressão pode afetar a capacidade e o comportamento operacional dependendo do projeto da válvula. Revise a contrapressão superimposta e a contrapressão construída atuais, a configuração do sistema de descarga e a base de desempenho aplicável do fabricante candidato, em vez de aplicar uma regra universal baseada apenas no tipo de válvula.
Os materiais da válvula de reposição precisam ser idênticos aos da válvula original?
Não necessariamente. A identidade literal de materiais não é uma definição universal de equivalência. Os materiais candidatos, trim, sede e componentes macios devem atender aos requisitos reais de fluido, temperatura, corrosão e do projeto, e qualquer alteração que afete a base de proteção deve ser devidamente avaliada.
Quais documentos devem ser solicitados antes de aceitar uma reposição “equivalente”?
As evidências típicas incluem a folha de dados exata do candidato, desenho, configuração e materiais, informações aplicáveis de capacidade nominal/certificada, limites de contrapressão/aplicação quando relevantes, dados de placa de identificação/marcação, registros de conformidade ASME/National Board ou do projeto exigidos, e qualquer documentação de reparo/conversão se a válvula não for nova conforme fabricada.
O que significa HOLD na estrutura de triagem de reposição deste artigo?
HOLD significa que a evidência está incompleta ou conflitante, portanto a equivalência ainda não pode ser demonstrada. Não é uma classificação de código e não é o mesmo que REJECT. A capacidade, serviço, material, contrapressão, certificação ou outra evidência ausente deve ser resolvida antes que o candidato prossiga.
