Seleção de válvula de segurança para compressor: pulsação, temperatura e contrapressão

O que deve ser definido antes de selecionar uma válvula de segurança para compressor?

Antes de comparar candidatos de válvulas de segurança para compressor, defina o limite de pressão protegido, base de pressão, cenário de alívio governante, carga de alívio requerida, condição do fluido, temperatura de alívio, condição dinâmica de entrada e condição de pressão a jusante.

A expressão “válvula de segurança do compressor” pode ocultar várias tarefas de proteção diferentes. Um dispositivo de alívio localizado em uma conexão de descarga do compressor pode ter a finalidade de proteger um cilindro ou carcaça do compressor contra descarga bloqueada ou restringida. Uma válvula separada em um receptor pode proteger o receptor como vaso de pressão. Um separador intermediário ou pulmão de pulsação pode formar outra fronteira protegida. Essas funções não devem ser unificadas, a menos que o arranjo real de tubulação e isolamento mostre que um único caminho de alívio protege todas elas para o mesmo cenário crível.

Separe as fronteiras protegidas antes de dimensionar qualquer coisa

A orientação do fabricante ilustra por que essa verificação de limite é importante. A diretriz da Siemens Energy para pacotes de compressores alternativos exige uma válvula de segurança capaz de passar a capacidade do cilindro a plena carga entre o cilindro do compressor e a primeira válvula da linha para o pacote de compressor coberto. A Ariel também afirma que válvulas de alívio são usadas para proteger equipamentos pressurizados contra a superação das pressões nominais do sistema e que a MAWP do cilindro do compressor deve ser respeitada. Esses são requisitos específicos do fabricante, mas apoiam o princípio mais amplo de que o caminho de alívio e o limite protegido devem ser identificados antes da seleção da válvula. Ver Orientação da Siemens Energy para tubulação de gás de compressor e Orientação sobre MAWP para cilindro Ariel.

A pressão de ajuste não é a capacidade de alívio. A base de pressão determina quando a proteção contra sobrepressão deve atuar; a capacidade de alívio determina se o dispositivo selecionado pode descarregar a carga requerida nas condições de alívio aplicáveis. Um candidato pode atender a um requisito sem atender ao outro.

O tamanho da conexão não é a capacidade requerida. Um bocal ou flange existente é uma restrição de instalação. Ele não estabelece a carga de alívio governante nem a área efetiva de orifício requerida. A placa de identificação de uma válvula antiga é uma evidência valiosa para substituição, mas não deve substituir silenciosamente a confirmação de que o compressor, a tubulação a jusante e os serviços do vaso receptor permanecem os mesmos.

A mesma lógica de priorizar o serviço se aplica à fase. O treinamento da API sobre sistemas de alívio de pressão baseado nas API 520/521 separa o dimensionamento para serviços de vapor/gás, líquido, vapor d'água e duas fases. Isso é um lembrete útil de que “serviço de gás de compressor” não é suficiente quando um cenário de alívio crível pode envolver condensado, líquido em flashing ou outra condição de duas fases. Consulte Escopo do treinamento da API 520/521 sobre sistemas de alívio de pressão.

Para cálculos detalhados de capacidade e considerações sobre seleção de orifício, consulte o Guia de dimensionamento e capacidade de alívio certificada de válvulas de segurança.

Uma ordem prática é: definir cada limite protegido → identificar o cenário de alívio determinante → estabelecer o desempenho de alívio requerido → definir o fluido real e as condições instaladas → selecionar o candidato exato de válvula.

Como a pulsação do compressor altera a seleção da válvula de segurança?

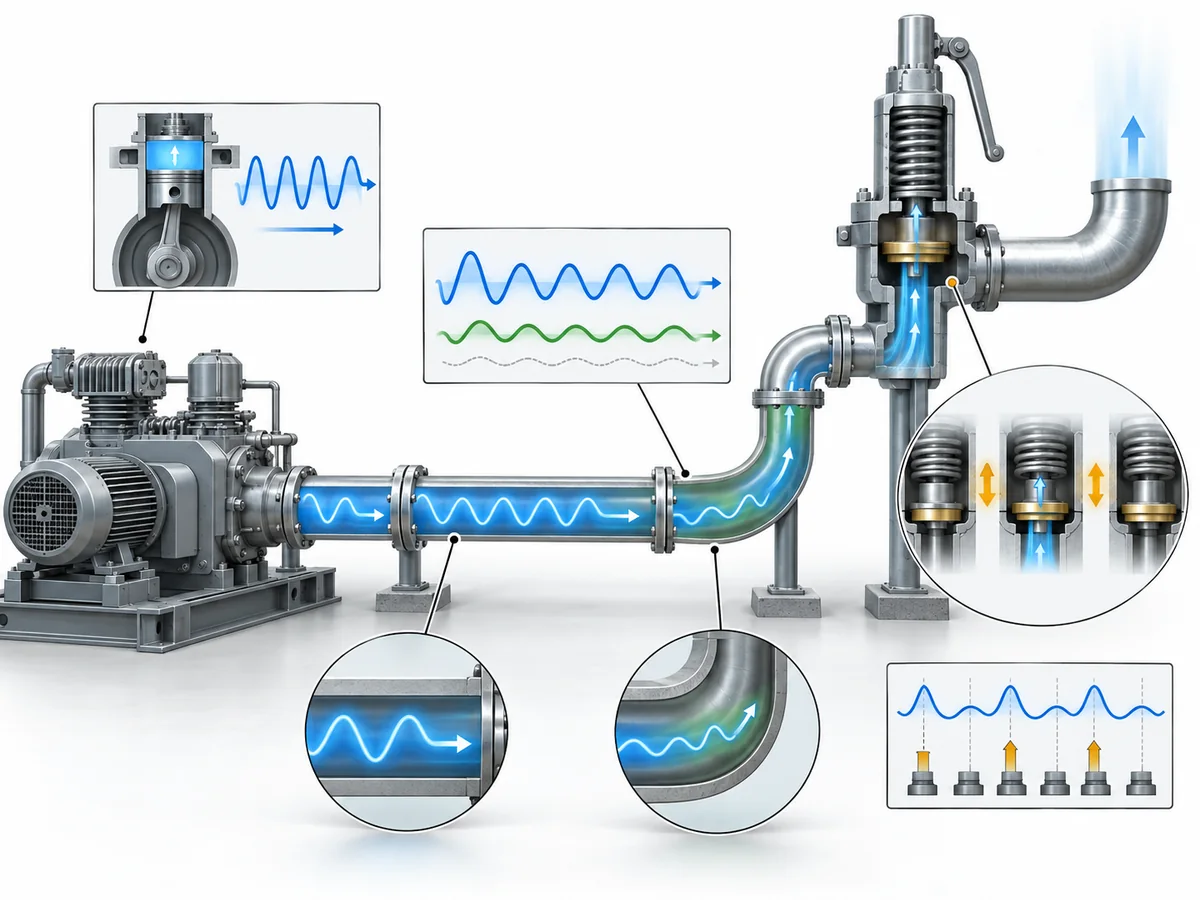

A pulsação de pressão é uma condição dinâmica do sistema; o chatter é um fenômeno de comportamento da válvula. Não são termos intercambiáveis. A vibração é outra observação separada. Um compressor alternativo pode criar pulsação de pressão no sistema de gás, enquanto a dinâmica da tubulação ou dos suportes pode criar vibração mecânica. Qualquer uma delas pode ser relevante para a instalação de uma válvula de alívio, mas nenhuma prova a causa de uma PRV instável sem evidência em nível de sistema.

O plano atual de normas da API lista a API 618 para compressores alternativos e a API 688 para controle de pulsação e vibração em sistemas de máquinas de deslocamento positivo. Esse escopo sustenta tratar pulsação/vibração como um problema do sistema de máquinas, e não como um problema genérico de etiqueta de PRV. Ver plano atual de normas da API.

Um compressor e sua tubulação conectada podem produzir pressão variável no tempo na entrada do PRV. Esse histórico de pressão pode ser relevante para a operação da válvula, mas detectar pulsação não prova que o chatter ocorrerá nem que a pulsação é a causa raiz do movimento instável.

Isso é relevante porque a estabilidade do PRV pode depender da válvula, tubulação de entrada, fluido, sistema de pressão e condição de operação atuando em conjunto. Pesquisa revisada por pares sobre dinâmica de PRV descreve a instabilidade como uma interação em nível de sistema, e não como uma propriedade exclusiva da válvula.

Não deixe uma verificação estática da entrada substituir a análise dinâmica

A API 520 Parte II aborda a instalação de dispositivos de alívio de pressão e inclui disposições de análise de engenharia para instalação. Perda excessiva de pressão na entrada pode contribuir para comportamento instável da válvula de alívio, mas uma verificação estática de perda de pressão não descreve toda interação de pulsação ou acústica no bocal de um compressor. Use a norma de instalação aplicável e os dados do fabricante, e realize uma análise dinâmica/de pulsação quando o sistema de máquinas tornar isso necessário. Ver API 520 Parte II.

Quando a pulsação é relevante, substitua a pergunta vaga “Este é um compressor pulsante?” por uma mais útil: Que histórico de pressão esta válvula experimentará na entrada, sob quais condições de operação do compressor e de alívio, e essa condição dinâmica está suficientemente definida para avaliar o candidato e o sistema de entrada?

Informações de engenharia úteis podem incluir tipo de compressor, caso de velocidade/carga, cilindro ou estágio envolvido, local da conexão da PRV, equipamento de controle de pulsação, arranjo de tubulação/suportes e informações disponíveis de traço de pressão, amplitude ou frequência quando forem necessárias para a análise. O tipo de compressor deve permanecer um qualificador: evidências de uma máquina alternativa não devem ser automaticamente generalizadas para um compressor centrífugo ou rotativo.

A pulsação também não justifica uma decisão automática de arquitetura. Um projeto com mola ou pilotado pode incluir recursos destinados a condições específicas de transitório ou vibração, mas isso é evidência específica do candidato, não prova que uma arquitetura seja inerentemente à prova de pulsação.

Se o movimento instável da válvula já foi observado, o guia de chatter de válvulas de segurança com mola abrange diagnóstico e questões de ação corretiva com mais detalhes.

Para a seleção de candidatos, parta da condição dinâmica para a revisão da válvula/sistema: caracterizar o comportamento de pressão e vibração → distinguir a resposta observada da válvula de sua possível causa → revisar o sistema de entrada e a válvula em conjunto → verificar o candidato exato.

Qual temperatura importa para a seleção de válvulas de segurança de compressor?

Não existe um único valor de temperatura para cada verificação de seleção de PRV. Separe a temperatura usada no cálculo da capacidade de alívio do envelope de temperatura usado para qualificar materiais, sedes/vedações, molas, foles, pilotos e acessórios da válvula.

Para a avaliação da capacidade de alívio, comece com a temperatura do fluido associada à condição de alívio determinante. A temperatura normal de operação ou descarga do compressor é uma informação útil de processo, mas não deve substituir automaticamente a temperatura esperada durante o evento de alívio real.

Orientação do National Board sobre considerações de temperatura em válvulas de alívio de pressão separa os efeitos de material, operação e capacidade em vez de reduzir a temperatura a uma única classificação de catálogo.

Portanto, uma classificação de temperatura do corpo não valida automaticamente a configuração de sede, vedação, mola, fole, piloto ou acessórios. O componente limitante pode ter um envelope operacional mais restrito.

Para alguns projetos com mola, a temperatura elevada de serviço também pode afetar a relação entre as condições de teste ambiente e a pressão de ajuste pretendida em serviço. Qualquer correção de pressão diferencial de teste a frio ou de temperatura deve seguir o fabricante e a configuração aplicáveis, em vez de ser copiada de outra válvula.

A exposição a baixas temperaturas exige a mesma disciplina. Um modelo aceitável na temperatura máxima ainda pode exigir análise separada de materiais se uma condição crível de operação, despressurização ou alívio atingir temperaturas significativamente mais baixas.

Para a análise de temperatura, trabalhe do cenário de alívio para fora: estabelecer a temperatura e a fase do fluido de alívio → verificar a capacidade requerida → estabelecer o envelope de temperatura crível dos componentes → verificar a configuração exata.

Para uma discussão mais aprofundada sobre materiais para alta temperatura, molas, vedações e configurações de válvulas, consulte o guia de válvulas de segurança para alta temperatura da ZOBAI.

Como a contrapressão altera a seleção da válvula de segurança?

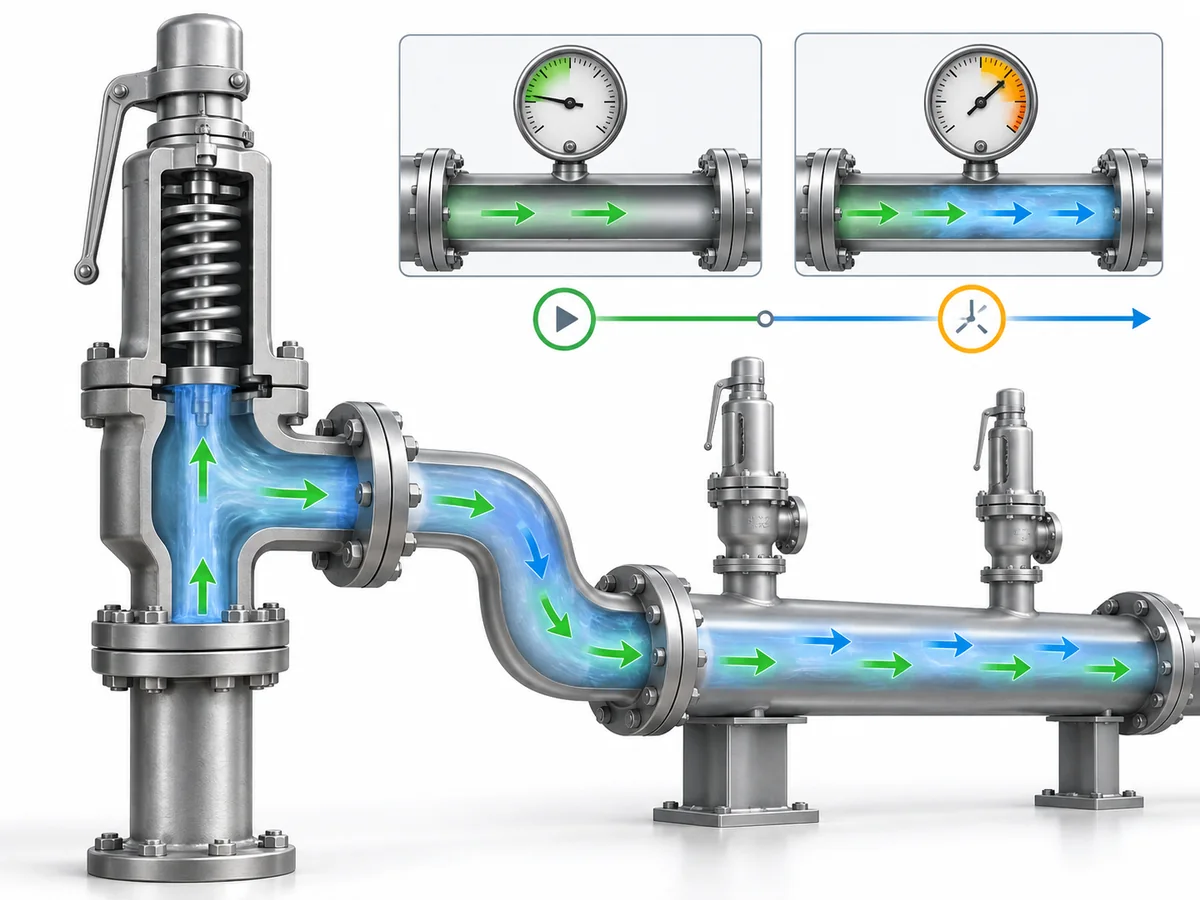

A contrapressão precisa ser caracterizada antes de ser usada para pré-selecionar a arquitetura da válvula. Contrapressão sobreposta existe na saída do PRV antes da abertura da válvula. Contrapressão acumulada se desenvolve quando o fluxo de alívio entra no sistema a jusante. A contrapressão superimposta também pode ser relativamente constante ou variável.

Essas distinções importam mais do que a indicação genérica Contrapressão = Sim em um campo de formulário, pois afetam o equilíbrio de forças, a capacidade, o reassentamento e a pressão à qual o sistema de descarga está sujeito de maneiras diferentes.

A orientação de engenharia do fabricante ilustra por que essas verificações permanecem específicas ao projeto e à configuração. O Emerson Pressure Relief Valve Engineering Handbook, por exemplo, trata os efeitos de contrapressão de forma diferente entre arranjos convencionais, balanceados e pilotados, em vez de atribuir um único envelope operacional a todas as arquiteturas.

Uma válvula convencional não deve ser automaticamente rejeitada apenas porque existe contrapressão. Da mesma forma, uma válvula balanceada não deve ser automaticamente aceita simplesmente porque a pressão a jusante é alta. Balanceado não significa ilimitado. Um fole ou pistão balanceado trata de efeitos específicos de equilíbrio de forças, enquanto a válvula completa ainda possui limites finitos de pressão, temperatura e capacidade.

O comportamento de abertura e a capacidade de alívio também devem permanecer separados. Um projeto pode reduzir a influência da contrapressão sobre a pressão de abertura, enquanto sua capacidade de alívio disponível ainda muda sob a condição real de jusante. A API 520 Parte I é especificamente uma norma de dimensionamento e seleção, e sua página oficial da API reforça que essas duas tarefas caminham juntas. Ver API 520 Parte I.

O mesmo limite se aplica a válvulas pilotadas. Alguns arranjos de piloto gerenciam efetivamente a contrapressão superimposta, mas isso não torna toda válvula pilotada independente da pressão de saída. Sensoriamento do piloto, roteamento de exaustão, comportamento da capacidade, pressão admissível exata e condições de fluxo reverso podem permanecer relevantes.

É por isso que uma escala percentual universal é insegura. Regras que atribuem válvulas convencionais, balanceadas e pilotadas a partir de um ou dois percentuais genéricos de contrapressão apagam as condições por trás desses números. O limite aplicável pode depender do projeto exato, do fabricante, do tipo de contrapressão, da condição do fluido, da norma aplicável e da capacidade requerida.

Para mecânica detalhada da contrapressão e comportamento de válvulas com mola, consulte guia de contrapressão em válvulas de segurança com mola.

Para triagem de candidatos, comece pela condição de jusante: identificar a fonte de pressão → separar contrapressão superimposta da contrapressão acumulada → determinar a variabilidade → estabelecer a condição de saída em alívio → selecionar a arquitetura → verificar os limites exatos do modelo e a capacidade.

Como a pulsação, a temperatura e a contrapressão devem ser avaliadas em conjunto?

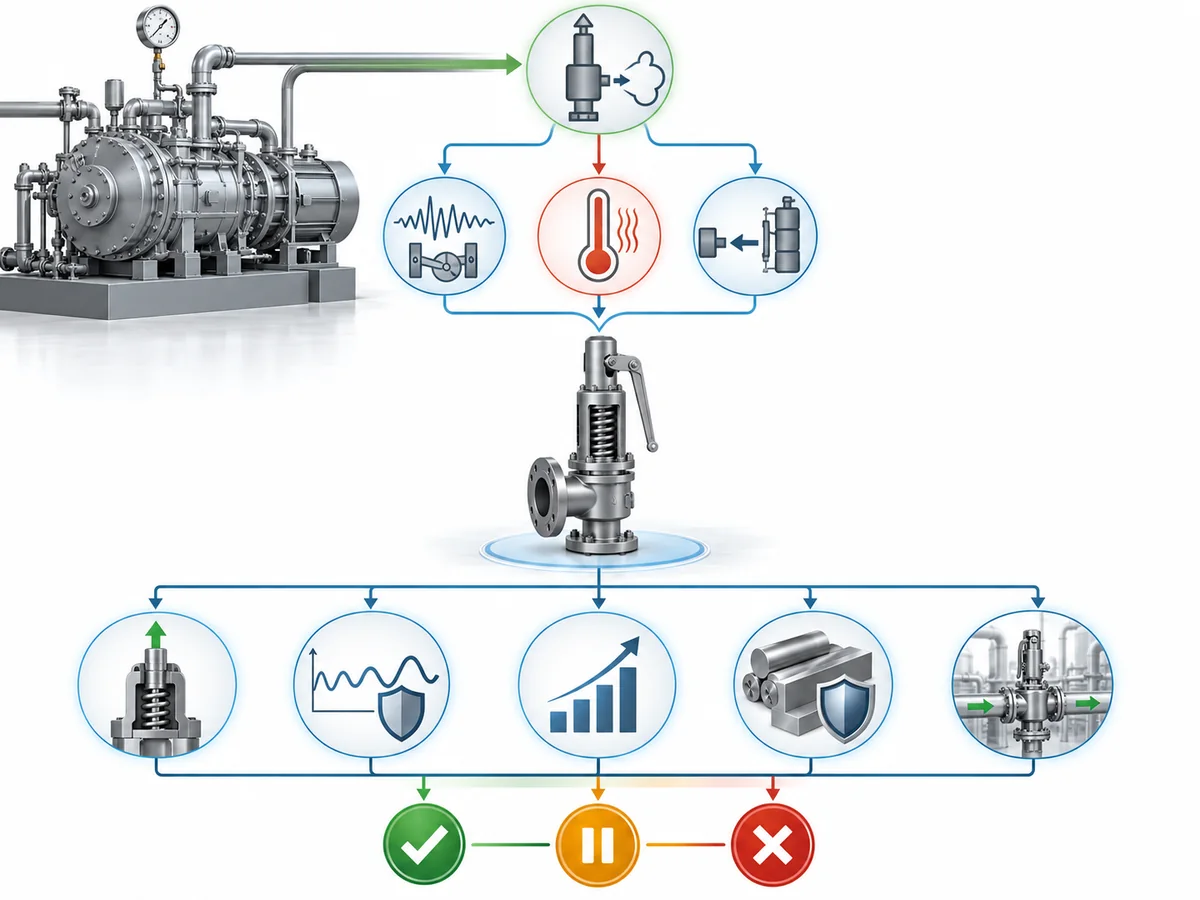

Avalie pulsação, temperatura, fase e contrapressão em relação a um serviço de alívio definido, um limite protegido e um candidato exato. Não os converta em uma fórmula que produza uma arquitetura de válvula.

Em vez disso, use-os para responder a seis questões de engenharia: se a PRV atuará conforme pretendido, se a operação dinâmica está suficientemente compreendida, se as perdas na entrada são aceitáveis para o projeto instalado, se a configuração exata consegue passar a carga requerida, se cada componente relevante permanece dentro de seu envelope operacional e se o sistema de saída preserva as premissas usadas na seleção.

Isso importa porque várias verificações isoladas de catálogo podem parecer aceitáveis enquanto a adequação da válvula candidata como um todo permanece indefinida. Um projeto balanceado pode resolver um problema de força de abertura enquanto a capacidade na contrapressão real permanece não verificada. Uma válvula pode estar dentro de sua faixa de temperatura de corpo enquanto um assento ou vedação do piloto se torna limitante. Condições estáticas do produto podem ser aceitáveis enquanto os efeitos dinâmicos relevantes no compressor e na tubulação permanecem insuficientemente caracterizados.

O controle anti-surge não é a prova final de sobrepressão do compressor

Para compressores centrífugos, o controle anti-surge é projetado para manter o compressor afastado de sua região instável de surge, normalmente reciclando ou aliviando vazão. A Siemens Energy descreve o controle anti-surge nesses termos. Um dispositivo de alívio de pressão responde a uma pergunta diferente: se um limite definido de carcaça, tubulação ou vaso está protegido contra um cenário de sobrepressão crível caso a pressão continue a subir. A análise de alívio pode considerar controles creditados apenas de acordo com a base de projeto/código aplicável; a presença de uma válvula anti-surge não deve substituir a própria revisão de proteção contra sobrepressão.

Essa distinção também é importante durante a solução de problemas. Um evento de surge pode produzir grandes variações de pressão/vazão e vibração de máquina, mas o fato de uma PRV abrir não prova que o surge foi a causa inicial. Por outro lado, um controlador anti-surge respondendo corretamente não prova que um receptor bloqueado a jusante ou um trecho de descarga isolado tenha proteção de alívio adequada.

Existem interações reais entre variáveis, mas apenas onde as evidências as sustentam. Para algumas configurações convencionais com mola, a temperatura de serviço e a contrapressão superimposta constante podem ambas afetar o tratamento de ajuste de teste específico do fabricante. A contrapressão pode afetar a capacidade mesmo onde sua influência sobre o equilíbrio das forças de abertura foi reduzida. A perda de carga na tubulação de entrada e a variação dinâmica de pressão podem ambas afetar qual pressão a válvula realmente vê durante a abertura.

O que deve não ser inferido é: pulsação + temperatura + porcentagem de contrapressão = mola / balanceada / pilotada. As evidências sustentam um processo de decisão, integrado, não uma equação universal de três fatores.

A conformidade do produto permanece separada da adequação à aplicação. ISO 4126-1 descreve-se como uma norma de produto de válvula de segurança, e não como uma norma de aplicação. Da mesma forma, a ASME BPVC Seção XIII abrange requisitos de proteção contra sobrepressão e certificação de capacidade, mas não transforma um tipo genérico de válvula em uma aplicação aprovada para compressor sem a duty real e a base do projeto.

PROCEED, HOLD e REJECT são termos de triagem de candidatos de engenharia usados neste artigo. Eles não são classificações API, ASME ou ISO, e PROCEED não significa aprovado para serviço.

A decisão, portanto, não é “qual arquitetura de válvula soa melhor?”. É: Este candidato exato tem evidências suficientes para permanecer na lista restrita para este limite protegido e duty de alívio do compressor?

O que deve ser incluído em uma RFQ de válvula de segurança para compressor?

Uma RFQ útil de válvula de segurança para compressor deve separar os requisitos da aplicação das evidências do fornecedor. O projeto define o que precisa de proteção e o que a PRV deve fazer. O fornecedor então identifica um candidato exato e fornece informações suficientes para mostrar como esse candidato foi selecionado e quais premissas foram usadas.

Peça evidências, não apenas um número de modelo

As entradas termodinâmicas exatas necessárias devem seguir o fluido real e o método de dimensionamento, e não uma lista de verificação universal. Serviços com gás, líquido, vapor e duas fases não utilizam necessariamente os mesmos dados ou equações.

As informações de pulsação também devem ser condicionais. Se a dinâmica de pressão for relevante, uma nota indicando serviço com pulsação pode ser insuficiente; dados disponíveis do caso operacional ou registros de pressão podem fornecer uma base de engenharia mais clara. Se a pulsação não for relevante, não há valor em adicionar um requisito complexo de análise dinâmica apenas para fazer a RFQ parecer mais completa.

A temperatura de operação e a temperatura de alívio devem ser distinguidas quando forem diferentes. Da mesma forma, Contrapressão: Sim deve ser substituído pela condição de jusante que realmente precisa ser analisada.

A resposta do fornecedor deve explicar por que o candidato proposto atende ao limite protegido definido e ao cenário de alívio, e não apenas fornecer um número de modelo. Dependendo do projeto, essa evidência pode incluir a configuração e o orifício selecionados, a base de capacidade nominal/certificada, os materiais e o arranjo de vedação, os limites aplicáveis de temperatura/contrapressão, a base de ensaio e as premissas ou correções significativas utilizadas na seleção.

A ASME BPVC Seção XIII abrange regras para dispositivos de proteção contra sobrepressão e inclui, em seu escopo, a certificação de capacidade e de resistência ao escoamento. A API 520 Parte I abrange o dimensionamento e a seleção de PRV, enquanto a API 520 Parte II trata da instalação. A API 527 é a norma API de estanqueidade de sede para válvulas de alívio de pressão. Essas normas respondem a perguntas diferentes; um resultado de vazamento conforme a API 527, por exemplo, não comprova capacidade nem adequação ao sistema do compressor. Consulte Catálogo de normas da API.

A documentação existente da válvula pode embasar uma consulta de substituição, mas trata-se de evidência de referência, e não de prova de que a condição de alívio atual permanece inalterada. Um cálculo de alívio, P&ID, folha de dados do compressor, folha de dados do vaso/receptor, esboço do sistema, base do cabeçote de saída ou registro de pressão relevante pode reduzir ambiguidades quando esses documentos existem e são relevantes para a análise.

Lista de verificação para fechamento de RFQ de válvula de segurança de compressor

• Identifique o limite protegido: cilindro/carcaça do compressor, equipamento entre estágios, trecho de descarga, receptor ou outro volume definido.
• Informe o cenário de sobrepressão determinante e se a vazão do compressor continua durante esse cenário.
• Forneça a capacidade de alívio requerida e a fase/estado do fluido de alívio.
• Forneça a pressão de ajuste/base de pressão e os dados de pressão e temperatura de alívio exigidos pelo método de dimensionamento do projeto.
• Defina separadamente a contrapressão sobreposta e a contrapressão acumulada.
• Forneça informações sobre a geometria e a perda de carga da tubulação de entrada e dados de pulsação/vibração quando essas condições forem relevantes.
• Informe os requisitos de compatibilidade de material/sede/vedação/fole/piloto.
• Identifique a base normativa exigida, a certificação de capacidade, o ensaio de estanqueidade de sede, a marcação e a documentação.
• Exija que o fornecedor informe limites e premissas específicos do modelo, em vez de retornar apenas um modelo de válvula e o tamanho da conexão.

Uma transferência útil de RFQ é: definir o limite e o dever de alívio → fornecer as condições relevantes de serviço e do sistema instalado → solicitar o modelo candidato exato → revisar a capacidade, os limites, as evidências de teste e as premissas por trás dessa seleção.
