Saiba quando o dimensionamento de válvula de segurança apenas para gás ou apenas para líquido é insuficiente, o que muda nos cálculos de fluxo bifásico e quais dados verificar antes de uma RFQ.
Um caso de alívio bifásico não deve ser dimensionado como um caso comum de gás ou de líquido apenas porque uma fase parece predominar na operação normal. Se vapor e líquido coexistem na entrada da válvula de segurança — ou se o fluido muda de fase à medida que a pressão cai — o método de dimensionamento precisa representar esse comportamento real de alívio.
A razão pela qual métodos exclusivos para gás ou para líquido não substituem de forma genérica o dimensionamento de válvulas de segurança para escoamento bifásico não é simplesmente o fato de o escoamento bifásico ser “mais complicado”. Um método monofásico representa uma única fase sob premissas definidas; um cálculo bifásico precisa tratar a composição das fases, a variação das propriedades do fluido, o caminho de pressão e o fluxo mássico previsto pelo modelo selecionado.
ISO 4126-10:2024 aborda especificamente o dimensionamento de válvulas de segurança e discos de ruptura para escoamento bifásico gás/líquido. A sequência prática é, portanto, classificar o estado de alívio, escolher um método cujas premissas se ajustem a esse estado, estabelecer os dados de engenharia requeridos, calcular a área de dimensionamento requerida e, em seguida, verificar uma válvula real em relação à capacidade aplicável, à configuração e às evidências do projeto.
Para a sequência mais ampla, desde o cenário de alívio até o dimensionamento e a verificação da capacidade, consulte o Guia de Dimensionamento e Capacidade Certificada de Válvulas de Segurança.

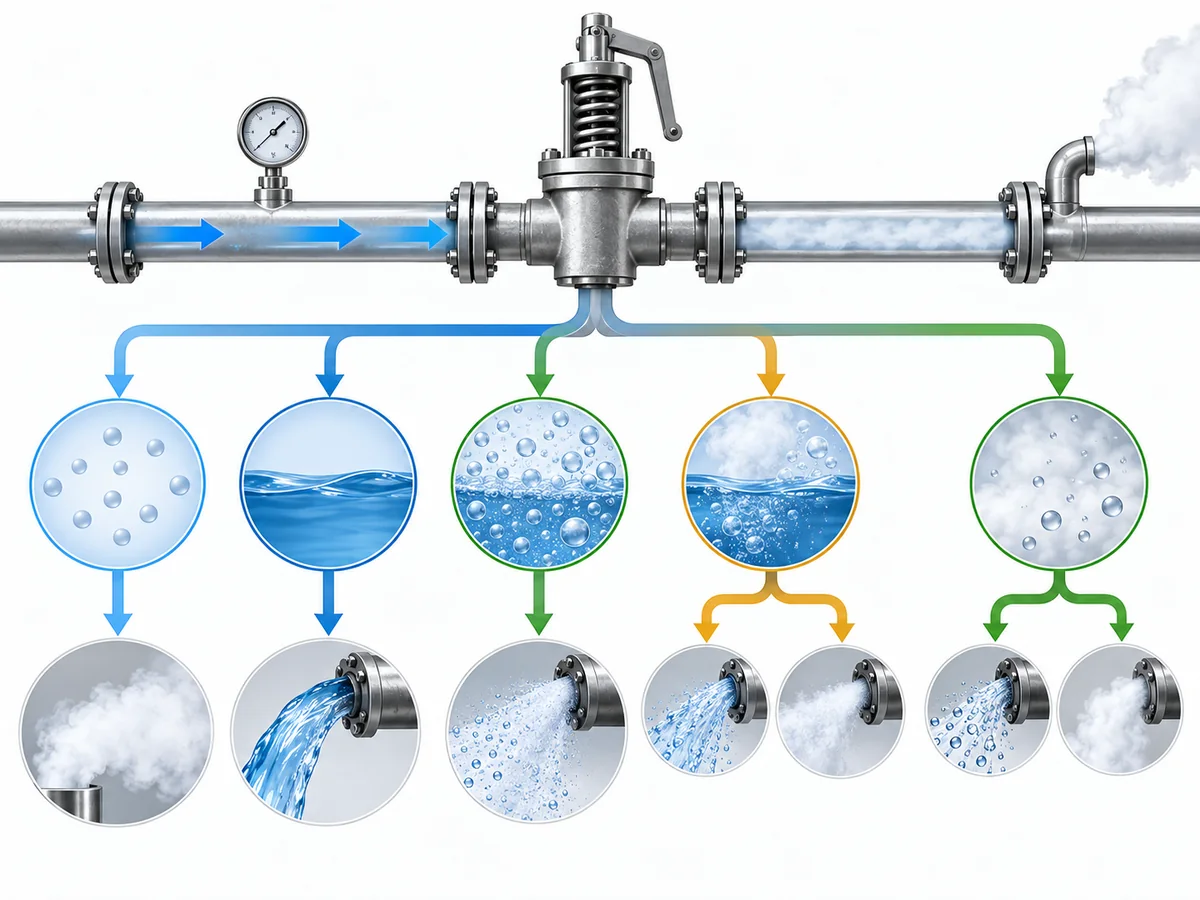

Quando um caso de alívio se torna um problema de dimensionamento bifásico?
Um problema de dimensionamento bifásico não começa apenas quando uma mistura visível de vapor e líquido já está escoando em direção à válvula. O que importa é o estado do fluido na condição de alívio relevante e como esse estado pode mudar à medida que a pressão diminui.
A atual orientação da ISO para dimensionamento bifásico reconhece várias condições iniciais possíveis. Um líquido pode entrar no dispositivo e sofrer flashing à medida que a pressão cai. Um vapor próximo da saturação pode caminhar para a condensação. Vapor e líquido podem já coexistir na entrada. Gás e líquido também podem coexistir porque o gás foi dissolvido, gerado ou de outra forma introduzido na fase líquida.
Manter esses caminhos separados evita um erro comum: tratar escoamento bifásico e líquido em flashing como sinônimos. O flashing é uma das rotas para uma condição bifásica, não a definição de todo caso de alívio bifásico.
| Condição de alívio | Primeira questão de engenharia |
|---|---|
| Gás ou vapor permanece em fase única | O método aplicável para gás/vapor representa todo o caminho de alívio? |
| Líquido permanece em fase única | O método aplicável para líquido permanece válido ao longo da redução de pressão relevante? |
| O líquido forma vapor | Como serão representados o flashing e a mistura vapor-líquido resultante? |
| O vapor forma uma fase líquida | A condensação desloca o caso para fora do tratamento selecionado apenas para gás? |
| Gás e líquido já estão presentes | Qual composição de fases chega ao dispositivo de segurança? |
| Gás e líquido coexistem por outro mecanismo | O modelo bifásico proposto representa esse mecanismo e estado? |
A descrição normal de operação — “serviço com gás” ou “serviço com líquido” — portanto, não é suficiente. O engenheiro precisa da previsão do estado de alívio.
Se isso ainda não puder ser respondido, a escolha do orifício da válvula é prematura.
Por que o dimensionamento apenas para gás ou apenas para líquido pode falhar
A limitação de um método monofásico é uma incompatibilidade de modelo.
Um cálculo para gás/vapor utiliza relações destinadas a gás ou vapor sob as premissas desse método. Se uma fase líquida se forma em uma condição que o método não representa, o modelo deixa de descrever o fluxo de alívio completo.
Da mesma forma, um cálculo para líquido descreve o escoamento de líquido sob suas premissas aplicáveis. Quando a geração de vapor ou uma fração de vapor existente precisa ser representada pelo caso de dimensionamento, o problema deixa de ser simplesmente o escoamento de uma única fase líquida.
| Base de dimensionamento | O que representa | O que deve acionar uma nova verificação |
|---|---|---|
| Apenas gás/vapor | Gás ou vapor monofásico sob as premissas do método aplicável | Condensação ou outra fase líquida relevante |
| Somente líquido | Líquido monofásico sob as premissas do método aplicável | Flasheamento, geração de vapor ou fração de vapor existente |
| Bifásico | Comportamento acoplado vapor-líquido sob um modelo bifásico definido | Uma incompatibilidade entre as premissas do modelo e o estado real de alívio |
Isso não não significa que todo traço de outra fase invalida automaticamente todas as relações monofásicas. O próprio arcabouço bifásico atual da ISO incorpora relações limites monofásicas e utiliza coeficientes de descarga certificados para gás e líquido monofásicos dentro do procedimento bifásico mais amplo.
Outro atalho falha no mesmo teste: calcular uma parcela de gás e uma parcela de líquido independentemente e somá-las não demonstra, por si só, que o escoamento bifásico acoplado foi modelado corretamente.
Se o projeto estiver sendo avaliado especificamente com base na API, use o
Guia de Dimensionamento de Válvulas de Segurança API 520
para o fluxo de dimensionamento mais amplo específico da API. Antes de aplicar uma edição específica a um projeto, verifique o status atual da publicação por meio do documento oficial
Plano de Normas API
e siga a base do projeto aplicável.

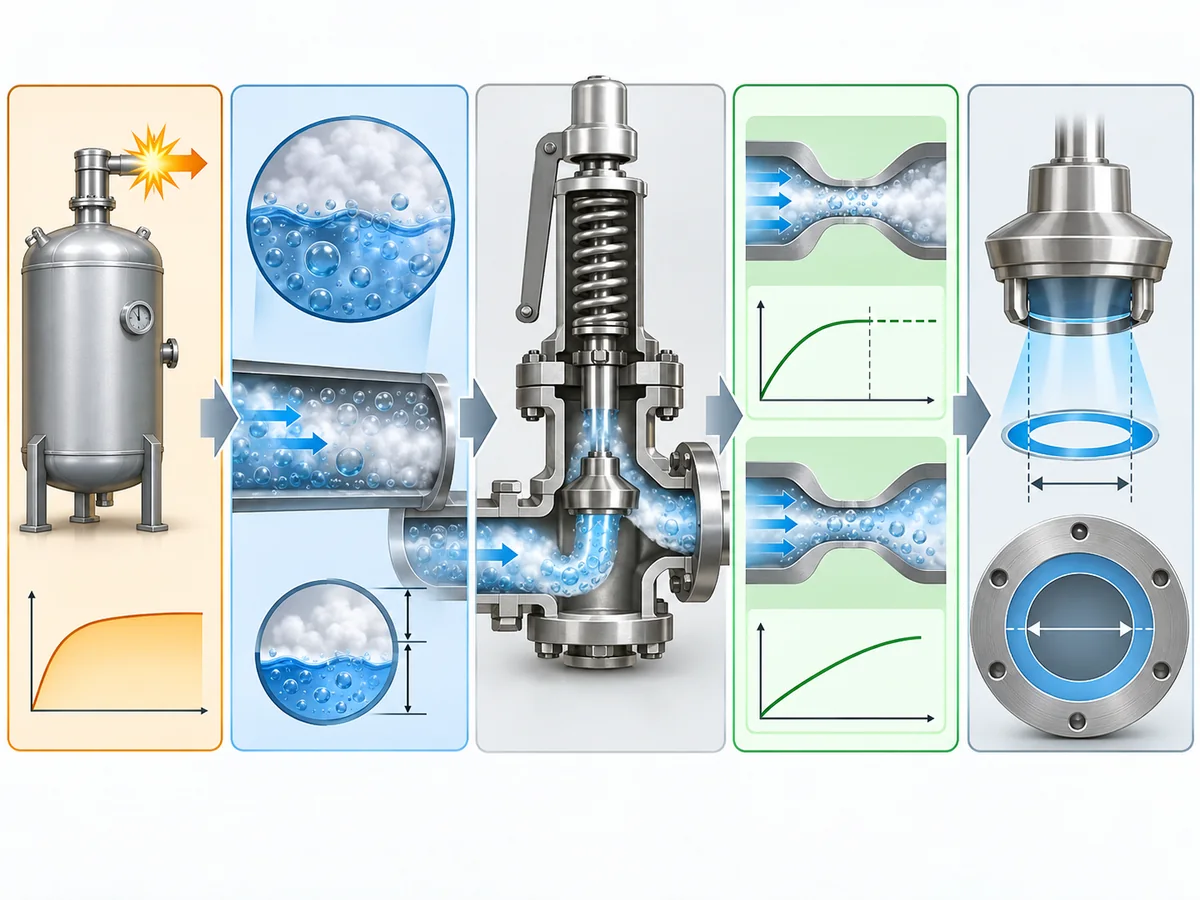

O que muda no cálculo de fluxo bifásico?
Quando o caso é genuinamente bifásico, três grandezas frequentemente confundidas precisam ser mantidas separadas: vazão de descarga requerida, fluxo mássico descarregável, e área de dimensionamento requerida.
A ISO 4126-10 distingue a vazão mássica requerida que o cenário de alívio deve descarregar do fluxo mássico que pode passar por uma área de fluxo unitária sob as condições de dimensionamento definidas. O procedimento de dimensionamento então produz a área de fluxo mínima usada para selecionar um dispositivo de tamanho adequado.
A parte física do cálculo começa com a composição de fases. Neste contexto, qualidade mássica de vapor é uma fração mássica: descreve quanto da massa em escoamento é vapor. Não deve ser confundida com fração de vazio, que descreve quanto volume é ocupado pela fase vapor.
Essa distinção é importante porque a fase vapor pode ocupar uma grande parcela do volume enquanto representa uma parcela muito diferente da massa total.
1. Estabelecer a carga de alívio requerida
O cenário de alívio determina qual vazão mássica o sistema protegido precisa descarregar.
2. Definir o estado do fluido em alívio
O modelo precisa de informações suficientes para representar a composição vapor-líquido e a mudança relevante nas propriedades à medida que a pressão cai.
3. Determinar o fluxo mássico bifásico aplicável
O modelo selecionado prevê quanto massa pode passar por unidade de área de fluxo na condição de dimensionamento.
4. Determinar a área de dimensionamento requerida
A carga requerida é então compatibilizada com o fluxo mássico descarregável.
Carga de alívio requerida
→ estado do fluido em alívio e composição de fases
→ modelo bifásico e trajetória de pressão
→ fluxo de massa crítico ou subcrítico
→ área de dimensionamento requerida
O fluxo crítico faz parte desse cálculo, mas não deve ser reduzido à conhecida imagem de gás ideal de “fluxo sônico”. Para a condição de dimensionamento definida, o estado crítico é atingido quando a redução adicional da pressão a jusante deixa de aumentar o fluxo de massa. O local crítico também não deve ser considerado idêntico em todos os dispositivos ou sistemas instalados.
O dimensionamento de válvulas de segurança para duas fases, portanto, não é simplesmente uma equação de gás mais longa ou uma equação de líquido corrigida. O cálculo precisa representar um estado do fluido em mudança e o comportamento do fluxo decorrente do modelo escolhido.

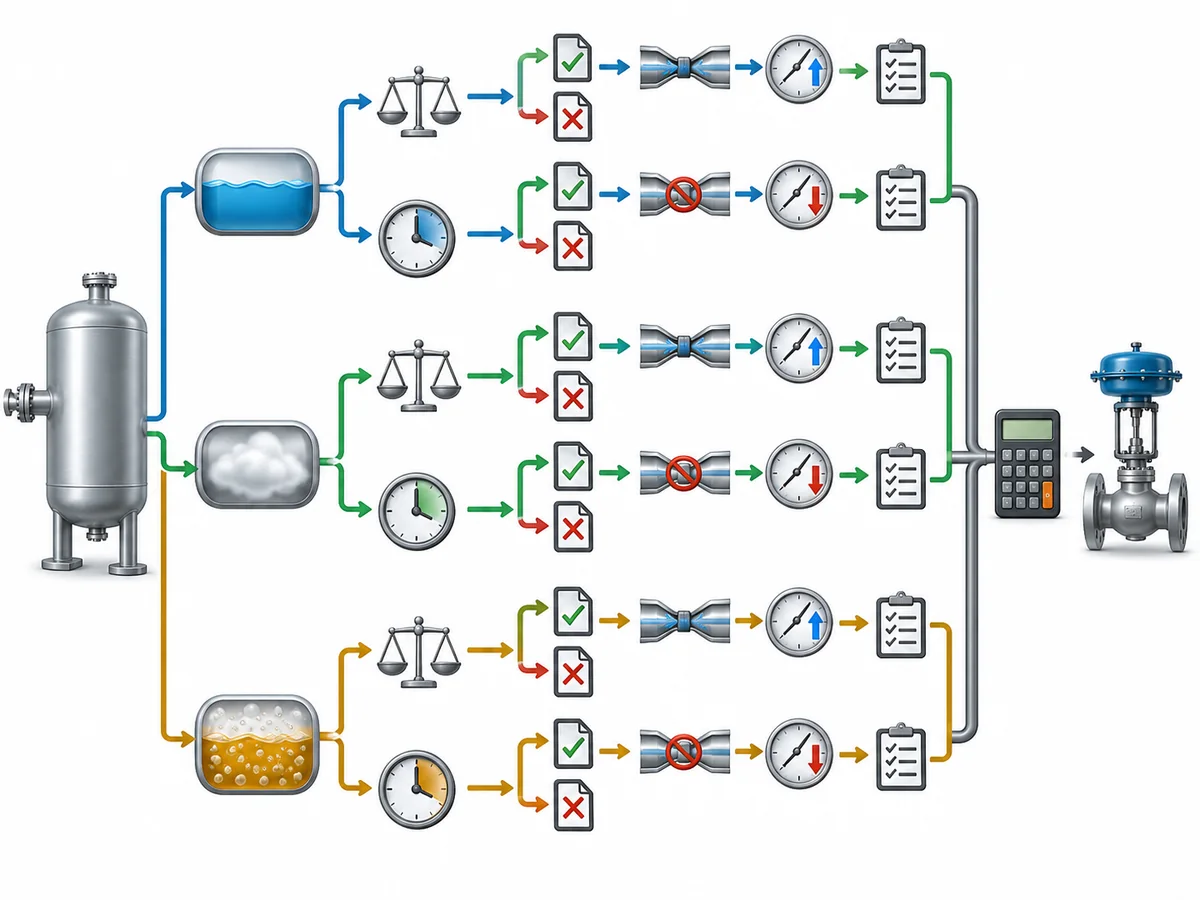

Como os engenheiros devem escolher um método de dimensionamento para duas fases?
Escolha o método por suas premissas e aplicabilidade, não pela sigla impressa em uma planilha.
ISO 4126-10:2024 utiliza uma estrutura baseada no parâmetro ômega com tratamento para não equilíbrio termodinâmico. A edição atual também amplia o procedimento para abordar fatores como escorregamento de fases e efeitos de pressão ao redor do dispositivo de segurança. A literatura mais ampla de segurança de processos, incluindo os trabalhos do DIERS, considera múltiplas abordagens para duas fases em vez de uma única equação universal.
| Questão a resolver | Por que muda a decisão |
|---|---|
| O que chega à entrada do dispositivo de segurança? | Fluxo já misturado, líquido em flashing e vapor em condensação não partem da mesma condição. |
| O equilíbrio termodinâmico é uma premissa aceitável? | O cálculo pode mudar se a geração de fases não seguir o caminho de equilíbrio assumido. |
| O comportamento de não equilíbrio precisa ser representado? | Ebulição ou condensação retardada pode alterar o fluxo de massa modelado. |
| O tratamento de escorregamento de fase do método selecionado se adequa ao caso? | Modelos diferentes não fazem necessariamente as mesmas suposições sobre o movimento de fase. |
| A base de propriedades requerida está disponível ao longo do trajeto de pressão? | Uma equação sofisticada ainda é pouco confiável se suas entradas termodinâmicas não forem defensáveis. |
| O escoamento é crítico ou subcrítico? | O resultado afeta o fluxo de massa descarregável. |
| Perdas relevantes na entrada/saída ou contrapressão afetam o método ou o dispositivo? | As condições de pressão do sistema instalado podem alterar o dimensionamento ou a avaliação final do dispositivo. |
| Qual norma e edição do projeto governa? | Um método tecnicamente possível não é automaticamente o método exigido pelo projeto. |
Por esse motivo, expressões como “o método conservador” exigem cuidado. As evidências não sustentam uma classificação universal em que um método bifásico sempre produza o resultado mais seguro ou maior para todos os fluidos e condições de alívio.
Cuidado semelhante se aplica a afirmar que o escoamento bifásico “sempre exige uma válvula maior”. Uma comparação definida pode resultar em uma área requerida maior, mas isso não deve ser generalizado como regra para todos os fluidos, cenários de alívio e bases de cálculo.
Estas são condições de parada de engenharia, não classificações regulatórias. Seu propósito é evitar que uma área de válvula aparentemente precisa seja produzida a partir de um modelo físico indefinido.
Para projetos regidos pela ISO, use o
Guia da norma ISO 4126 para válvulas de segurança
da ZOBAI para a relação mais ampla entre as partes da ISO 4126, em vez de transformar esta página em um comentário sobre normas.
O DIERS fornece contexto adicional de segurança de processos sobre alívio de emergência e metodologia de alívio bifásico por meio da
AIChE/CCPS.
Quais dados devem ser definidos antes do dimensionamento ou do envio de uma RFQ?
Uma solicitação de cotação (RFQ) de válvula de segurança em duas fases deve começar pelo cenário de alívio, e não pelo tamanho de válvula solicitado.
O conjunto exato de dados depende do fluido, do método selecionado e dos requisitos do projeto aplicáveis. Ainda assim, as informações devem ser suficientes para estabelecer quatro pontos: o que deve ser aliviado, em que estado o fluido se encontra, qual base de cálculo se aplica e quais evidências da válvula candidata precisam ser verificadas.
Defina o caso de alívio
Forneça informações de processo suficientes para identificar:
- o equipamento protegido ou limite de pressão;
- o cenário de alívio plausível;
- a base da carga de alívio requerida;
- a pressão de alívio ou de dimensionamento; e
- a temperatura de alívio ou de dimensionamento.
Uma vazão isolada não substitui o cenário de alívio, pois o cenário afeta tanto a carga requerida quanto o estado esperado do fluido.
Defina o estado do fluido, não apenas o nome do fluido
“Hidrocarboneto”, “água”, “líquido de processo” ou “gás” podem não fornecer ao engenheiro informações suficientes para um cálculo bifásico.
Dependendo do método selecionado, as informações relevantes podem incluir composição ou identidade do fluido, estado da fase na entrada, título mássico de vapor ou outras informações de fase, dados de densidade ou volume específico, e a base termodinâmica ou de propriedades de flash necessária para representar o caminho de alívio.
O qualificador principal é dependendo do método selecionado. Nem todo procedimento bifásico exige uma lista idêntica de propriedades de entrada.
Inclua as condições de pressão relevantes do sistema instalado
Quando afetarem o procedimento de dimensionamento ou o dispositivo candidato, forneça a pressão a jusante ou contrapressão e as informações relevantes de perda de carga na entrada/saída.
Isso não significa que toda consulta a fornecedor precise de um estudo completo da rede de descarga. Significa que condições significativas do sistema não devem ser omitidas quando o procedimento selecionado ou a válvula candidata depender delas.
Para uma discussão mais aprofundada do sistema instalado, consulte o
Guia de Contrapressão em Válvulas de Segurança com Mola.
Se já existir uma válvula candidata, envie os dados reais do produto
A revisão então precisa conectar os requisitos do lado do processo à documentação real da válvula. Os campos relevantes podem incluir área de fluxo aplicável, base de capacidade ou coeficiente de descarga, limites de pressão-temperatura, informações de construção e materiais, configuração, informações de contrapressão e qualquer documentação de certificação ou ensaio exigida pelo projeto.
Use a tabela a seguir como um mapa prático de responsabilidades para a RFQ, não como uma alocação regulatória ou contratual. As responsabilidades reais e a autoridade de aprovação devem seguir os requisitos do projeto aplicáveis e o escopo acordado do projeto.
| Informações | Responsável típico pela evidência para preparação da RFQ |
|---|---|
| Cenário de alívio confiável | Engenharia de processo / projeto |
| Carga de alívio requerida | Engenharia de processo |
| Composição do fluido e estado de alívio | Engenharia de processo |
| Base termodinâmica / de propriedades | Engenharia de processo / base de propriedades validada |
| Método de dimensionamento aplicável | Engenharia de projeto responsável |
| Condição de contrapressão instalada | Engenharia de processos / mecânica |
| Dados da válvula candidata | Fabricante da válvula |
| Evidência de capacidade ou coeficiente da válvula candidata | Documentação do fabricante da válvula / certificação |
| Configuração e limites do produto | Fabricante + engenheiro do projeto |
| Aceitação técnica final | Autoridade responsável do projeto conforme os requisitos do projeto aplicáveis |
Uma consulta de fornecedor contendo apenas pressão, temperatura, uma vazão e um tamanho de conexão preferido pode, portanto, deixar questões importantes de engenharia sem resposta.
ZOBAI
página de análise de engenharia
é o responsável apropriado para a próxima etapa quanto a condições de operação, desenhos, folhas de dados e especificações de projeto, uma vez que o cenário de alívio esteja suficientemente definido.

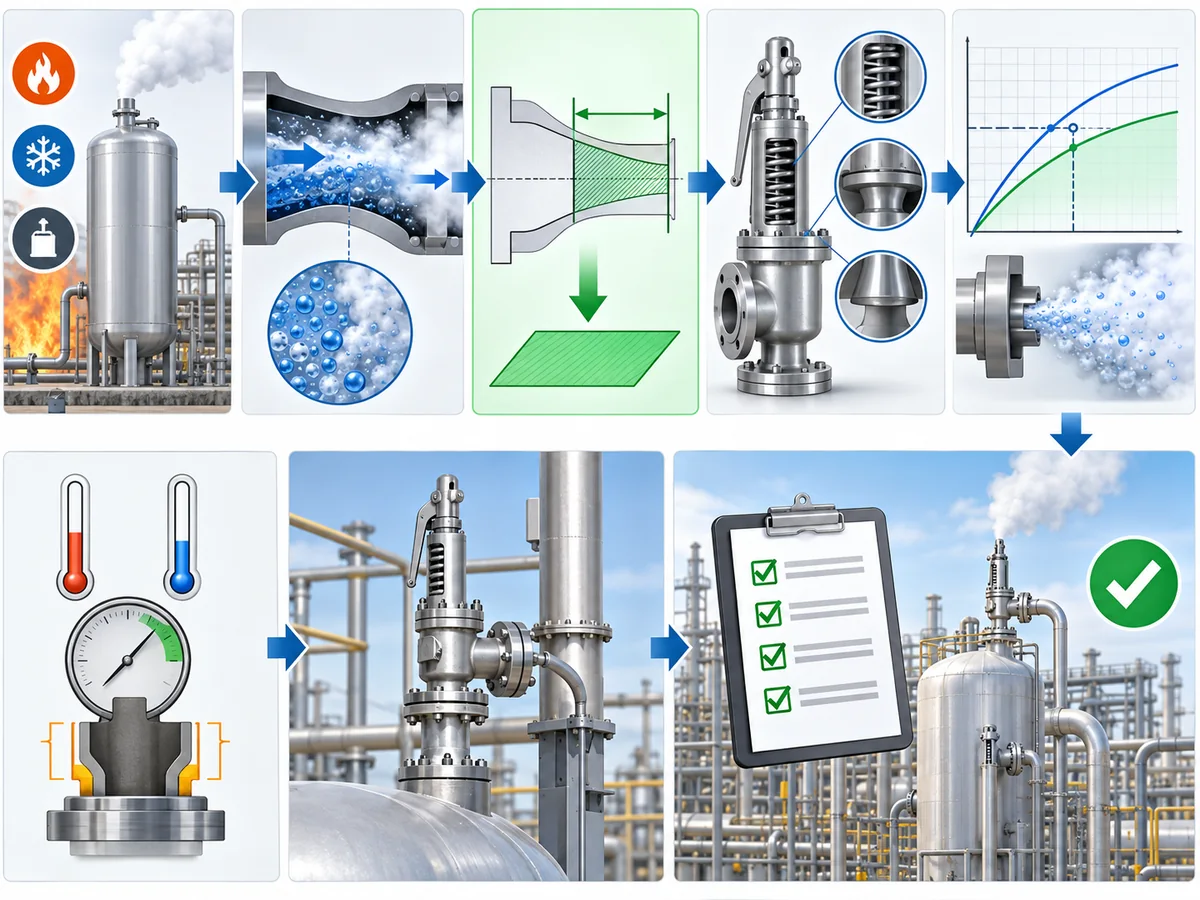

O que a área calculada não comprova sobre a válvula de segurança?
A área de dimensionamento requerida é um resultado de engenharia. Ela não é uma aprovação de produto.
Uma seleção defensável mantém cada camada de evidência separada.
Cenário de alívio confiável
→ carga de alívio requerida
→ modelo bifásico aplicável
→ fluxo mássico descarregável
→ área de dimensionamento requerida
→ válvula de segurança candidata
→ evidência de capacidade ou coeficiente aplicável
→ verificações de pressão-temperatura, material e configuração
→ revisão das condições instaladas
→ aceitação do projeto
A ISO 4126-10 define a área de dimensionamento como a seção transversal mínima de fluxo resultante do procedimento de dimensionamento, que é então utilizada para selecionar um dispositivo de segurança adequadamente dimensionado. A mesma estrutura bifásica pode utilizar coeficientes de descarga certificados para gás e líquido dentro do cálculo.
| Camada de evidência | O que ele estabelece | O que ela não estabelece isoladamente |
|---|---|---|
| Carga de alívio requerida | A demanda do processo para o caso determinante | Capacidade candidata da válvula |
| Cálculo bifásico | Fluxo mássico e área de dimensionamento requerida sob a base selecionada | Adequação completa do produto |
| Evidência de capacidade / coeficiente de descarga | Desempenho do dispositivo dentro de sua base documentada | Adequação universal para qualquer serviço bifásico |
| Dados de pressão-temperatura e construção | Limites do produto e configuração | Exatidão da carga de alívio original do processo |
| Revisão das condições de instalação | Compatibilidade com as condições reais de entrada/saída | O próprio cenário de alívio |
| Revisão do projeto/norma | Aceitação com base no critério governante do projeto | Cálculo ausente ou evidência de produto ausente |
Tamanho da conexão, classe de flange ou um modelo de catálogo aparentemente adequado não conseguem suprir essa lacuna de evidência. A ZOBAI dispõe de um
guia separado sobre capacidade de alívio certificada versus tamanho da conexão
para a distinção detalhada de capacidade.
Para a decisão mais ampla de seleção de produto além do dimensionamento, use o
Guia de seleção de válvulas de segurança.
Um problema de alívio em duas fases, portanto, deve ser resolvido na ordem correta: estabelecer o estado de alívio, escolher um método cujas premissas se ajustem a esse estado, calcular a carga e a área requeridas e, em seguida, verificar uma válvula real com base nas evidências aplicáveis de produto e de projeto. Quando um desses elos está ausente, um número com aparência mais precisa não torna a seleção mais confiável.
