Saiba como o bate-bate, a flutuação e o simmer em válvulas de segurança se diferenciam, quais evidências os distinguem, casos semelhantes comuns e quando ainda é necessária uma análise de causa raiz.
Uma válvula de segurança ruidosa ou vibrando não está automaticamente em chatter. O primeiro passo é identificar
o que a válvula está fazendo antes de decidir por que está fazendo isso. Chatter e flutter são condições de movimento rápido da válvula;
simmer é uma condição de escape de fluido antes da abertura. O separador mais útil entre chatter e flutter é se o
disco retorna repetidamente ao assento.
Isso dá às equipes de manutenção e confiabilidade um ponto de partida melhor do que diagnosticar apenas pelo som. Uma gravação
pode documentar que um evento foi ruidoso; não pode, por si só, provar impacto disco-assento, falta de alimentação na entrada, contrapressão
excessiva, sobredimensionamento, um problema de ajuste de anel ou qualquer outra causa raiz.
O fluxo de trabalho prático é:
observar o evento → classificar o comportamento → coletar evidências dinâmicas → testar possíveis contribuintes → inspecionar
a válvula e o sistema instalado → decidir a ação corretiva.
Chatter vs Flutter vs Simmer: Qual é a diferença principal?
Na terminologia da API 520 Parte I, chatter, flutter e simmer são diferenciados pelo comportamento físico da
válvula de alívio de pressão, e não pelo quão alarmante o evento soa. O programa de normas atual da API identifica
a API 520 Parte I como o documento de dimensionamento e seleção e a API 520 Parte II como o documento de instalação; referências de engenharia de fabricantes
usam esses termos de forma consistente ao descrever instabilidade.
API 520 Parte I
é a principal referência normativa para a terminologia e o contexto de dimensionamento/seleção. Um manual público
de engenharia da LESER
reproduz explicitamente a distinção da API entre chatter e flutter e é útil para explicar o limite
físico sem tratar uma descrição sonora de campo como diagnóstico.
| Comportamento | O que está acontecendo | Relevância do contato com o assento | O que a observação pode estabelecer |
|---|---|---|---|
| Ruído de Válvula | O conjunto móvel reciprocou rapidamente e o disco retorna repetidamente ao assento. | O contato repetido disco-assento é o separador definidor em relação ao flutter. | Sustenta chatter somente quando o movimento rápido e o assentamento repetido podem ser estabelecidos a partir de evidências confiáveis. |
| Vibração (Flutter) | O conjunto móvel reciprocou rapidamente durante uma condição instável de abertura. | O disco não entra em contato repetidamente com a sede durante o movimento rápido. | Suporta flutter quando o movimento rápido se estabelece sem recontato repetido com a sede. |
| Borbulhamento | Em serviço com fluido compressível, o fluido escapa pelas superfícies de vedação antes de a válvula abrir totalmente. | A abertura e o fechamento repetidos em alta frequência não são a característica definidora. | Suporta uma condição de escape na pré-abertura; não é um grau de severidade de chatter ou flutter. |
Esses termos não formam uma escala de leve a severo. Chatter e flutter descrevem movimento instável. Simmer descreve um
ponto diferente na sequência de abertura: fluido compressível escapando pelas superfícies de vedação abaixo da pressão de ajuste
antes da abertura total.
A distinção é importante porque a próxima pergunta de diagnóstico muda conforme o comportamento. Chatter direciona a atenção
para o recontato rápido e o impacto, bem como para a própria instabilidade. Flutter mantém a investigação no movimento instável
sem recontato repetido com a sede. Simmer direciona a análise para a estanqueidade na pré-abertura, a condição da sede, o comportamento
do anel de ajuste quando aplicável, a margem de operação e o contexto específico de teste/serviço da válvula.
Abertura repetida, vazamento pela sede e um evento de alívio ruidoso não devem ser automaticamente associados a um desses rótulos.
A sequência, o movimento da válvula e o contexto de pressão importam mais do que o descritor sonoro.

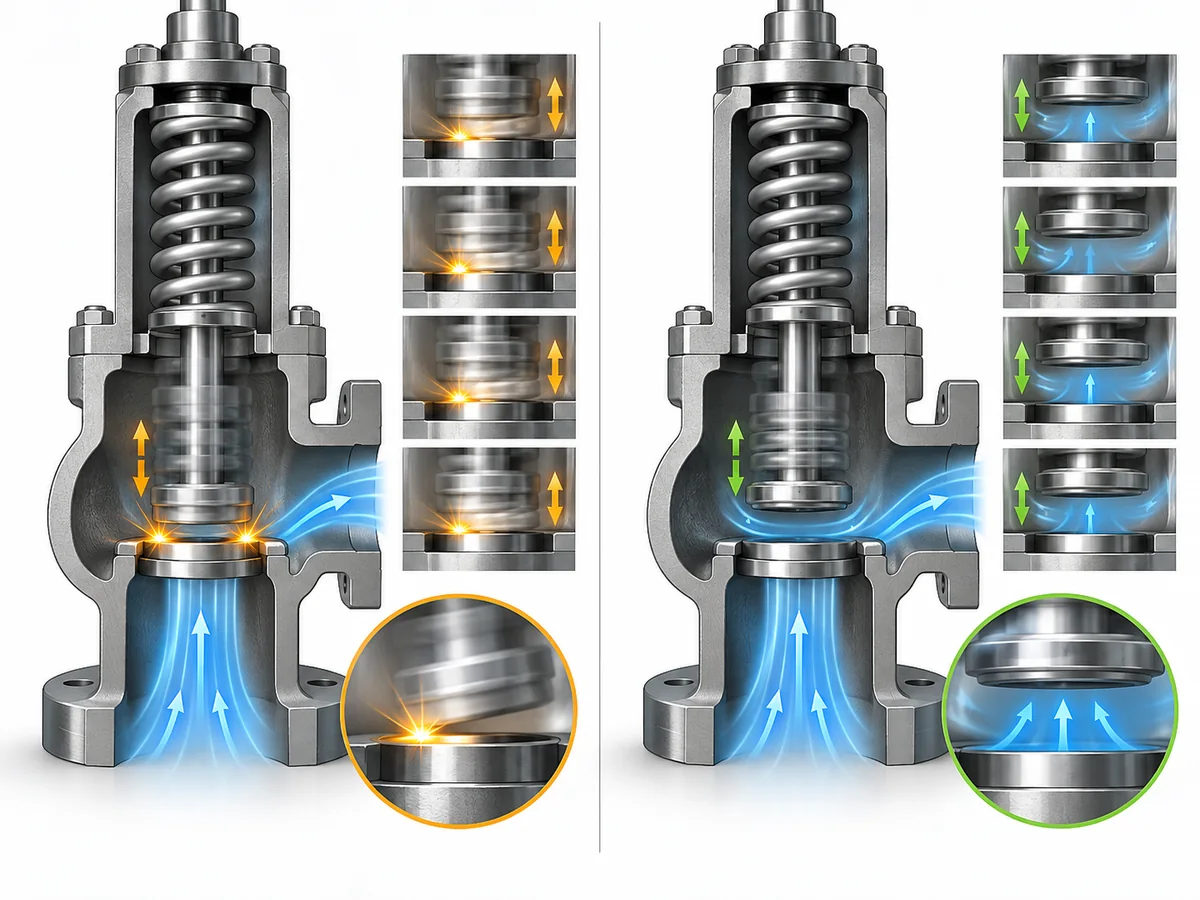

Como diferenciar chatter de flutter?
Para separar chatter de flutter, procure por contato repetido entre disco e sede durante movimento alternado rápido.
A classificação é mecânica, não acústica.
Durante o chatter, a abertura e o fechamento rápidos trazem repetidamente o disco de volta contra a sede. Durante o flutter, o
conjunto móvel da válvula também alterna rapidamente, mas o disco não retorna repetidamente à sede. O manual de
engenharia da LESER usa essa mesma distinção baseada na API e trata ambas as condições como instabilidade que merece
investigação.
O ruído pode ser a primeira pista de que algo está errado, mas não é evidência decisiva. Operadores podem relatar chocalhamento,
zumbido, martelamento, vibração ou um som metálico rápido. Tubulações, suportes e equipamentos conectados podem transmitir ou
amplificar o evento, portanto o som registrado não pode mostrar por si só se o disco está atingindo a sede.
Movimento alternado rápido com contato repetido com a sede indica chatter. Movimento alternado rápido sem
contato repetido com a sede favorece o flutter.
Se as evidências estabelecerem apenas ruído, vibração ou um sinal de processo flutuante, mantenha a classificação como provisória.
“Instabilidade da válvula observada” é mais defensável do que classificar um evento como chatter ou flutter sem evidência de movimento.
A distinção também importa mecanicamente. O flutter pode interferir na abertura e na capacidade esperadas e pode produzir desgaste.
O chatter adiciona carregamento repetido por impacto na sede. A condição de uma válvula instalada específica ainda não pode ser determinada
apenas pelo rótulo de comportamento; são necessárias evidências de inspeção e teste.
Por que o simmer é diferente do chatter e do flutter?
O simmer ocupa uma parte diferente da sequência operacional da válvula. Na terminologia API, é uma pré-abertura
condição de escape de fluido compressível nas superfícies de vedação. O movimento alternativo rápido não é a característica definidora.
Chamar o simmer de “chatter leve” cria, portanto, um modelo mental incorreto. O chatter envolve movimento instável rápido com
reassentamento repetido; o simmer diz respeito ao escape de fluido antes da abertura total.
O simmer também não é um rótulo genérico para qualquer vazamento de sede. O vazamento de sede pode ocorrer em outras pressões ou após outros
eventos e pode ser causado por superfícies de vedação danificadas, detritos, desalinhamento, tensão de tubulação ou problemas de reparo/ajuste.
A orientação de solução de problemas da Baker Hughes trata simmer, vazamento de sede e chatter como mau funcionamentos separados
com diferentes causas possíveis.
Documentação de solução de problemas de válvulas de segurança da Baker Hughes
separa simmer de chatter e vazamento de sede, em vez de tratá-los como um único modo de falha. A orientação do National Board
sobre o comportamento do anel de ajuste também mostra que um ajuste inadequado pode alterar o comportamento de abertura/fechamento e
pode contribuir para simmer, flutter ou chatter em projetos com mola aplicáveis.
Uma descrição de campo útil é, portanto, mais específica do que “a válvula estava vazando”. Registre se o escape ocorreu
antes da abertura total, a fase de serviço, a tendência de pressão, se houve movimento rápido e se houve vazamento
permaneceu após o evento.
O que pode ser confundido com chatter, flutter ou simmer?
Uma válvula pode abrir, reacomodar-se na sede, ciclar ou vazar sem que o evento seja necessariamente chatter, flutter ou simmer. O erro
de diagnóstico a evitar é transformar um rótulo de sintoma em causa antes que a sequência tenha sido reconstruída.
Abertura ou reassentamento normal
Uma válvula de segurança abrindo para aliviar pressão e depois reacomodando-se na sede não é, por si só, evidência de instabilidade. A
distinção relevante é se a válvula completou um evento comum de abertura e fechamento ou entrou em movimento alternado rápido
anormal. Um estalo forte, ruído de descarga ou reação da tubulação não se torna chatter simplesmente porque foi
mecanicamente perceptível.
Ciclagem induzida pelo processo
A terminologia da API distingue ciclagem de chatter pela frequência e pela sequência operacional. Uma válvula pode completar ciclos repetidos de
abertura e reassentamento conforme a pressão do processo sobe e desce, sem sofrer os impactos rápidos no assento que definem o
chatter.
A abertura repetida prova que houve abertura repetida; não prova que a própria válvula gerou a oscilação. O
processo pode estar causando o evento. A capacidade de alívio instalada mal dimensionada em relação à demanda real pode ser um
fator contribuinte em alguns sistemas, mas isso permanece uma hipótese até que a carga de alívio requerida, a capacidade da válvula e a dinâmica do processo
sejam verificadas em conjunto.
Vazamento pela sede
O vazamento pelo assento pode se assemelhar ao simmer porque ambos podem envolver fluido atravessando as superfícies de vedação, mas os termos não são
intercambiáveis. O simmer tem um contexto específico de fluido compressível antes da abertura, enquanto o vazamento pode persistir em outros
pontos do ciclo operacional.
Um relato como “a válvula estava sibilando após o evento” portanto não é suficiente para classificar como simmer. Assento pós-evento
o vazamento pode, em vez disso, indicar danos na sede, detritos, desalinhamento ou danos por impacto decorrentes de um evento de instabilidade. Preserve
a sequência temporal para que a fervura pré-abertura não seja confundida com vazamento criado pelo que ocorreu durante o alívio.

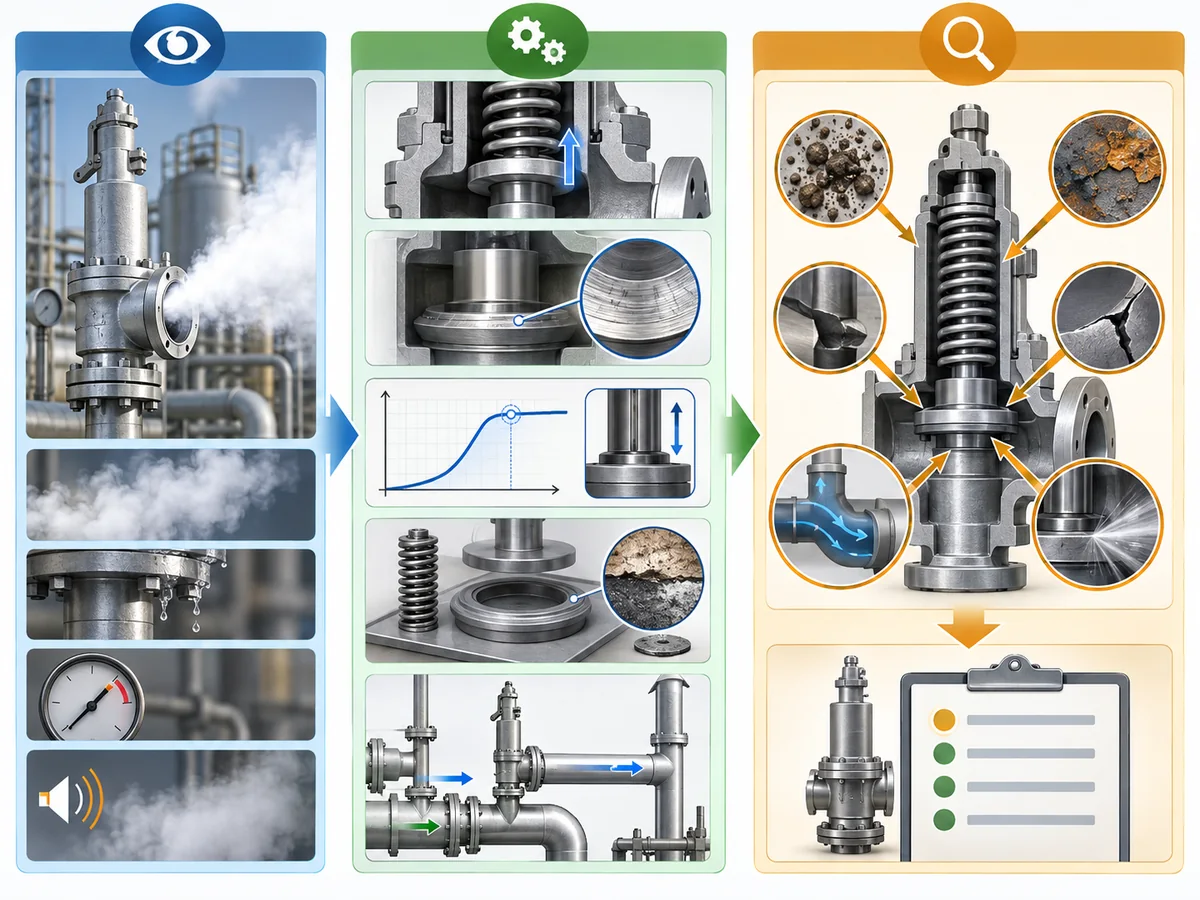

Quais evidências devem ser registradas antes de classificar o comportamento?
Registre o que realmente aconteceu primeiro, depois colete evidências que possam confirmar ou eliminar uma classificação. O objetivo é
separar o que foi observado de o que é inferido.
Comece pelo evento observado
Documente a sequência em vez de começar por um diagnóstico. Observações úteis incluem se a válvula:
- abriu uma vez ou repetidamente;
- aparentou mover-se rapidamente;
- vazou ou descarregou antes de um evento de abertura total;
- continuou a vibrar antes, durante ou após o evento de pressão;
- apresentou comportamento anormal intermitente ou sustentado;
- apresentou vazamento na sede após o evento ou dano mecânico visível.
Descrições de som e vibração vale a pena preservar porque ajudam a reconstruir o evento, mas devem permanecer
observações em vez de diagnósticos finais.
Adicione evidências de movimento da válvula e de pressão
Para chatter versus flutter, a questão de classificação é se o movimento rápido incluiu repetidos contatos disco-sede
contato. O histórico de pressão, a indicação de abertura/haste quando disponível, vídeo comum ou em alta velocidade sincronizado e
dados de vibração interpretados adequadamente podem ajudar a distinguir instabilidade rápida de ciclos separados de abertura e reacomodação
de sede.
O sistema de medição também importa. Uma tendência de pressão lenta pode não captar um transitório rápido; um único acelerômetro em uma
tubulação conectada pode mostrar vibração sem comprovar o impacto do disco. Registre as localizações dos instrumentos, a sincronização de tempo e
a capacidade de amostragem para que a evidência não seja mais forte no papel do que foi em campo.
Registre o contexto do sistema instalado
Uma vez descrito o comportamento, colete as informações necessárias para a análise de causa. Dependendo da instalação:
- tipo de válvula, modelo e configuração relevante;
- meio de processo e se o serviço é gás, vapor, vapor d'água ou líquido;
- contexto de pressão de operação, pressão de ajuste e blowdown quando aplicável;
- pressão a montante disponível e histórico de abertura da válvula;
- capacidade de alívio requerida e a base de capacidade certificada da válvula instalada;
- geometria da entrada, status de isolamento e informações disponíveis sobre perda de carga;
- geometria da saída, destino da descarga e condições de contrapressão;
- histórico recente de inspeção, testes, reparos, ajustes ou vedação;
- qualquer ação de controle de processo que tenha ocorrido ao mesmo tempo.
Esses dados não definem chatter, flutter ou simmer. Eles são importantes porque permitem que a investigação teste
causas prováveis em vez de tratar o rótulo de comportamento como causa.
Mantenha a classificação em aberto quando as evidências forem insuficientes
Uma válvula ruidosa não é automaticamente chatter. Uma válvula vibrando não é automaticamente flutter. Um vazamento de sede sem explicação
não é automaticamente simmer.
Se as evidências disponíveis não permitirem estabelecer o movimento relevante, o comportamento de contato da sede ou a condição de escape antes da abertura,
mantenha a classificação provisória. Atribuir um termo preciso sem evidências não melhora o diagnóstico.
Identificar chatter, flutter ou simmer informa a causa raiz?
Não. Identificar o comportamento restringe a investigação; não estabelece por que o comportamento ocorreu.
Uma sequência útil de solução de problemas é
observação → classificação do comportamento → possíveis causas → teste de evidências → determinação da causa raiz →
ação corretiva → verificação após a intervenção.
Pular diretamente da observação para uma ação corretiva pode criar um segundo problema enquanto a primeira
causa permanece intocada.
API 520 Parte II
trata a instalação de dispositivos de alívio de pressão como um assunto de engenharia próprio e inclui uma Análise de Engenharia
para revisão da instalação. O material de treinamento da API baseado na API 520/521 destaca a perda de pressão na entrada e o
efeito da contrapressão na estabilidade e no desempenho do PRD. Esses são contribuintes importantes a investigar, não
explicações automáticas para todo evento de chatter ou flutter.
As tabelas de solução de problemas dos fabricantes reforçam essa distinção. A Baker Hughes lista instalação ou dimensionamento inadequados,
restrições na entrada, contrapressão acumulada e problemas de ajuste dos anéis entre os possíveis contribuintes para chatter em produtos
específicos com mola. A LESER lista de forma semelhante perda de pressão na entrada, contrapressão acumulada e incompatibilidade de capacidade entre
as causas a investigar. Nenhuma dessas listas permite que um engenheiro diagnostique a causa apenas pelo som.
Perda excessiva de pressão na entrada, por exemplo, pode criar um mecanismo de realimentação no qual a abertura da válvula reduz a pressão
na entrada, a válvula começa a fechar novamente, e a pressão do sistema volta a forçá-la a abrir. A Emerson
Manual de engenharia de válvulas de alívio de pressão
ilustra esse mecanismo. O artigo intencionalmente não copia um limite numérico universal porque o
código aplicável, o tipo de válvula e a base de análise de engenharia devem ser verificados para a instalação real.
A contrapressão acumulada também pode desestabilizar algumas instalações com válvulas de segurança com mola, mas um evento de oscilação observado
não é prova de que a contrapressão o causou. Verifique o sistema de saída e a configuração da válvula selecionada em relação às
condições de pressão a jusante medidas ou calculadas.
A mesma cautela se aplica ao dimensionamento da válvula. Uma incompatibilidade entre a capacidade de alívio instalada e a demanda real pode
contribuir para ciclagem ou instabilidade, mas a solução não é automaticamente “instalar uma válvula menor”. Reconfirme o
cenário de alívio crível, a capacidade de alívio requerida, a capacidade certificada, o sistema de entrada/saída e qualquer método aprovado
de controle de capacidade antes de alterar o hardware.
A responsabilidade de inspeção e reparo vem após o diagnóstico do sistema
O trabalho de causa raiz e o reparo da válvula têm responsáveis diferentes. O proprietário/operador ou a equipe de engenharia responsável define
o evento de processo, o regime de alívio e as condições do sistema instalado. O fabricante da válvula ou a organização de serviço
qualificada fornece limites específicos da configuração, critérios de inspeção e instruções de reparo. O código aplicável,
a jurisdição e o programa de qualidade do proprietário determinam quais testes, ajustes, vedação, documentação ou organização de reparo
autorizada são exigidos antes do retorno ao serviço.
API RP 576, 5ª Edição
é a prática recomendada atual da API para inspeção e reparo de dispositivos de alívio de pressão nas indústrias de petróleo, gás e
petroquímica. Para organizações de reparo que operam sob o programa da National Board,
o programa VR do National Board
exige um sistema de qualidade acreditado e ensaios apropriados ao código aplicável e ao escopo do reparo.
A documentação de acreditação do National Board também é explícita ao afirmar que válvulas de demonstração reparadas devem atender
aos requisitos de estanqueidade de sede, pressão de ajuste, operação estável sem vibração e fechamento dentro da
base aplicável. Isso estabelece um limite útil para decisões de manutenção: substituir ou ajustar peças não é o fim do
trabalho; a válvula reparada precisa ser ensaiada e documentada conforme o programa de reparo aplicável.
Se um evento em campo pode ter causado impacto repetido na sede, desgaste na guia ou outros danos internos, não encerre a
investigação apenas porque o ruído parou. A decisão de retorno ao serviço deve considerar os achados da inspeção,
o reparo necessário, a verificação da pressão de ajuste, a estanqueidade de sede, o blowdown quando exigido, os selos/placas de identificação e
as regras aplicáveis àquela válvula e jurisdição.
Para um evento de chatter em válvula de segurança com mola confirmado ou fortemente suspeito, continue com
Válvula de segurança de mola com vibração (chattering): causas, diagnóstico e ações corretivas,
que abrange a causa mais profunda e a tarefa de revisão corretiva.
Registro prático de eventos para chatter, flutter ou simmer
Um diagnóstico confiável exige um registro de eventos alinhado no tempo. Uma gravação curta de celular ou a afirmação de que a válvula estava
“ruidosa” raramente separa o movimento da válvula do ciclo do processo, da vibração acústica, do movimento da tubulação ou de vazamentos. A evidência mais
útil mostra o que a pressão a montante, o movimento da válvula e as condições a jusante fizeram antes, durante e após o
evento.
| Evidência | O que registrar | Valor diagnóstico |
|---|---|---|
| Pressão a montante | Tendência em torno do evento com resolução temporal suficiente para o transitório investigado | Mostra se a abertura repetida acompanha a oscilação de pressão do processo ou se aparece após a abertura da válvula. |
| Movimento da válvula | Indicação de haste/abertura quando disponível, vídeo sincronizado ou evidência de vibração validada | Ajuda a distinguir movimento rápido e instável de ciclos operacionais completos e separados. |
| Pressão a jusante | Condição sobreposta e elevação de pressão durante a descarga quando mensurável ou calculável | Testa se o sistema de saída é um contribuinte plausível sem assumir causalidade. |
| Sequência do processo | Disparos, movimento da válvula de controle, estágios do compressor, entrada de calor e outros eventos que afetam a demanda de alívio | Separa a instabilidade da válvula da demanda de sobrepressão repetida causada pelo processo. |
| Identificação da válvula | Fabricante, modelo, dados de série/placa de identificação, pressão de ajuste, serviço e base de capacidade documentada | Permite que o revisor utilize os limites e instruções corretos específicos da configuração. |
| Condição pós-evento | Vazamento de sede, resultados de teste, condição da guia/disco/haste, posição do anel de ajuste quando aplicável, suportes e fotografias de danos | Conecta o evento observado às evidências físicas e ao escopo do reparo. |
Use uma sequência de evidências em vez de um diagnóstico baseado em som
- Observação: preserve o que os operadores viram, ouviram e registraram.
- Classificação: decida se as evidências indicam chatter, flutter, simmer, ciclagem, vazamento ou instabilidade não resolvida.
- Verificações do sistema: compare a condição de alívio, a perda na entrada, a contrapressão na saída e a dinâmica do processo com a configuração real da válvula.
- Verificações da válvula: inspecione as superfícies de vedação, guias, haste/partes móveis, mola e recursos de ajuste aplicáveis ao modelo.
- Ação corretiva: corrija o problema confirmado do sistema ou da válvula, e não o sintoma mais evidente.
- Verificação: teste e documente o sistema reparado/modificado conforme os requisitos aplicáveis do fabricante, do código, do proprietário e da autoridade competente.
Não force o evento em um rótulo quando os sinais não concordarem. Preserve as tendências brutas, documente as localizações dos sensores
e a cronologia, e teste as causas prováveis contra o sistema completo de entrada e saída. A próxima etapa de engenharia é
abordada em
causas, diagnóstico e ações corretivas da vibração em válvulas de segurança.
FAQ: Vibração, flutuação e simmer em válvulas de segurança
É possível identificar a vibração de uma válvula de segurança apenas pelo som?
Não. O som pode confirmar que um evento anormal foi audível, mas a vibração é definida pelo movimento rápido da válvula com contato repetido
entre disco e sede. Use evidências de pressão, movimento e cronologia do evento antes de atribuir o rótulo de vibração.
Qual é a diferença prática entre vibração e flutuação?
Ambas envolvem movimento rápido e instável. A vibração inclui contato repetido entre o disco e a sede; a flutuação não.
Se o contato com a sede não puder ser estabelecido, mantenha a classificação provisória em vez de inferi-la a partir de ruído ou
vibração da tubulação.
O simmer é o mesmo que vazamento pela sede?
Não. O simmer é uma condição de escape de pré-abertura associada a serviços com fluidos compressíveis. O vazamento pela sede pode ocorrer
fora dessa sequência de abertura, inclusive após danos, detritos, desalinhamento ou um evento de instabilidade.
O chatter prova que a perda de pressão na entrada é excessiva?
Não. A perda excessiva na entrada é um possível contribuinte reconhecido, mas o chatter também pode envolver contrapressão na saída,
incompatibilidade de capacidade, dinâmica do processo, problemas de instalação, problemas de ajuste ou condição da válvula. Diagnostique o
sistema instalado antes de escolher uma ação corretiva.
Uma válvula de segurança superdimensionada pode causar 'chatter' (vibração)?
A incompatibilidade de capacidade é um contribuinte reconhecido nas orientações de solução de problemas do fabricante, mas a observação de
chatter não prova superdimensionamento. Reconfirme a demanda de alívio requerida, a capacidade certificada e o sistema de
entrada/saída antes de alterar o tamanho da válvula ou restringir a abertura.
O que deve ser verificado após um evento de chatter?
Preserve os dados do evento, investigue o processo e o sistema de entrada/saída, e inspecione a válvula quanto a sede, guia,
haste ou outros danos internos conforme apropriado ao modelo. Qualquer reparo, ajuste, teste, vedação e retorno
ao serviço deve seguir as instruções do fabricante e o código aplicável, o programa do proprietário e os requisitos
de reparo da jurisdição.
