Comment sélectionner une soupape de sûreté à grand orifice

Quand faut-il sélectionner une soupape de sûreté à grand orifice ?

Envisagez une soupape de sûreté à grand orifice lorsque la charge de décharge calculée pour le cas déterminant ne peut pas être couverte par un orifice effectif plus petit dans une conception de soupape appropriée. Les déclencheurs typiques peuvent inclure un débit massique élevé de vapeur ou de gaz, une exposition au feu, une sortie bloquée, une défaillance de compresseur ou de régulateur, une rupture de tube, ou un autre incident défini par le projet. Le scénario doit être identifié avant d'utiliser le catalogue de soupapes.

La sélection doit comparer la capacité de décharge requise avec la capacité nominale ou certifiée de la soupape sélectionnée dans les conditions correctes de fluide, de pression de tarage, de surpression, de pression et de température de décharge. L'alésage réel, l'orifice effectif, la levée, le coefficient et la caractéristique d'ouverture sont des données au niveau du modèle. Deux soupapes avec les mêmes dimensions d'admission et de sortie peuvent avoir des chemins d'écoulement internes, des plages de ressort et des limites de contre-pression différents.

Pour la séquence plus large de définition des limites d'équipement, des scénarios et des familles de soupapes, utilisez le Guide de sélection des soupapes de sûreté. Cette page aborde la question plus spécifique : quand un grand orifice effectif est techniquement justifié et quelles preuves doivent étayer cette décision.

Limites de sélection : Quand une grande soupape à orifice est appropriée et quand elle ne l'est pas

Un grand orifice effectif est approprié lorsque la capacité justifie le choix et que la soupape sélectionnée peut fonctionner de manière stable dans le système installé. Ce n'est pas une solution de dépannage pour une mauvaise disposition d'entrée, une résistance de sortie excessive, une marge de fonctionnement insuffisante, un cas diphasique non défini ou des données de remplacement incomplètes. Augmenter la surface d'écoulement sans vérifier l'ensemble du système de décharge de pression peut augmenter le cyclage, le chattering, la charge de réaction, les dommages au siège et les coûts.

Commencez par l'équipement protégé et le scénario de décharge

La sélection d'un grand orifice commence par l'équipement protégé et le scénario de surpression crédible. Identifiez si le dispositif protège une chaudière, une cuve sous pression, un échangeur, un groupe compresseur, un réacteur, une conduite, un système de stockage, une sortie de pompe ou un skid de procédé. Le code de l'équipement et la base du projet déterminent quels scénarios et quelles limites de pression doivent être évalués.

Une sortie bloquée, une exposition au feu, une défaillance de régulateur, une rupture de tube, une dilatation thermique et un dérangement de procédé ne produisent pas la même charge, le même comportement de phase ou la même température de décharge. Le cas déterminant est celui qui contrôle la capacité requise ou une autre condition de sélection critique ; il ne doit pas être déduit de la taille de l'ancienne soupape.

Les questions relatives au scénario au niveau du système et au système d'évacuation appartiennent au sujet Systèmes de décharge de pression selon API 521 . Cette page utilise le scénario uniquement pour établir si un grand orifice effectif est nécessaire.

Scénario d'ingénierie composite : Cas de décharge concurrents

Dans un scénario d'ingénierie composite, une cuve présente des cas de sortie bloquée et d'incendie externe. L'acheteur soumet la taille et la pression de tarage de l'ancienne soupape, mais pas les charges calculées. Le problème observé est une soupape apparemment “ grande ” sans cas déterminant traçable. La cause technique est une base de décharge incomplète, pas un besoin confirmé de plus de surface. L'action corrective consiste à identifier la charge, la phase, la pression et la température de décharge déterminantes, puis à comparer la capacité requise avec les données spécifiques au modèle. Le contrôle préventif consiste à conserver l'historique des calculs de décharge et des révisions de scénario avec la fiche technique de la soupape. Ceci est un cas de formation illustratif, pas un projet client ou une allégation de performance.

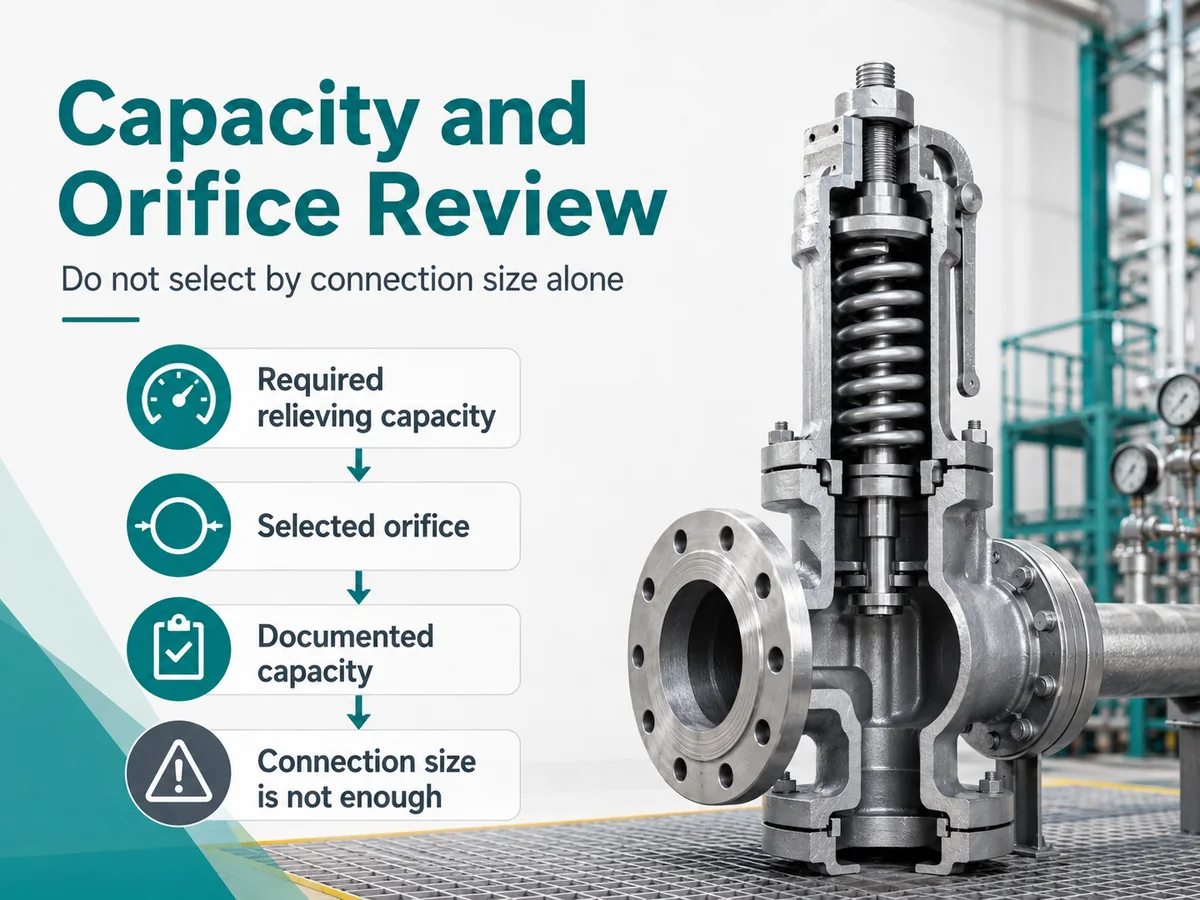

Capacité de décharge requise vs Orifice sélectionné vs Capacité documentée

La sélection d'un grand orifice nécessite quatre vérifications distinctes : capacité de décharge requise, surface requise calculée, orifice effectif sélectionné et capacité nominale ou certifiée supportée par le fabricant. Le diamètre intérieur réel et la taille de la connexion sont des dimensions physiques supplémentaires ; aucun ne remplace la surface effective et le coefficient utilisés dans la base de capacité.

La capacité de décharge requise provient du scénario déterminant. La surface requise est calculée à l'aide de la méthode de fluide et des conditions applicables. L'orifice effectif sélectionné est la surface d'écoulement normalisée ou spécifique au modèle offerte par le fabricant. La capacité nominale ou certifiée est la performance supportée de la configuration exacte dans des conditions spécifiées. Ces valeurs doivent être comparées sur la base du même fluide, de la même pression, de la même température et du même coefficient.

Pour les détails de calcul, utilisez dimensionnement des soupapes de sûreté et à la capacité de décharge certifiée et séparé Dimensionnement selon API 520 page. Cet article ne reproduit pas les équations de dimensionnement et ne revendique pas de capacité pour un modèle non spécifié.

Illustration technique simplifiée ; il ne s'agit pas d'une feuille de calcul de dimensionnement ni d'un enregistrement de capacité certifié.

Parcours d'examen des preuves de capacité

1. Confirmer le cas de décharge déterminant. La soupape doit être sélectionnée pour le cas qui détermine la capacité de décharge requise.
2. Confirmer la capacité de décharge requise et sa base. Indiquer si la capacité provient d'un calcul de sécurité des procédés, d'une fiche technique de projet, d'un enregistrement de remplacement ou d'une estimation préliminaire.
3. Examiner l'orifice sélectionné ou la surface d'écoulement effective. L'orifice doit être vérifié par rapport au fluide, à la pression de décharge, à la température et à la configuration de la soupape.
4. Vérifier la capacité documentée ou certifiée. La sélection finale dépend des données supportées par le fabricant pour le modèle sélectionné et la spécification applicable.
5. Vérifier l'installation et la contre-pression. Une adéquation de capacité n'est pas complète si la perte d'admission, la contre-pression à la sortie ou le support de décharge n'est pas acceptable.

La caractéristique d'ouverture, la levée et la conception du siège sont des données au niveau du modèle

Une grande surface effective ne décrit pas à elle seule comment la soupape s'ouvre. Les conceptions à action pop, à levée proportionnelle, à pleine levée et à faible levée peuvent réagir différemment au service du fluide, au débit disponible, à la marge de fonctionnement et à la contre-pression. Les sièges métalliques et les sièges souples ont également des limites différentes en matière de température, de compatibilité, d'étanchéité et de maintenance. Confirmez la caractéristique d'ouverture réelle, la base de la levée, la construction du siège et les limites du fabricant pour le modèle sélectionné.

Scénario d'ingénierie composite : Une soupape de remplacement correspond aux anciennes tailles d'entrée et de sortie, mais son orifice effectif et sa caractéristique de levée diffèrent. Le problème observé est un cyclage rapide à une faible demande de décharge réelle. La cause technique probable est une inadéquation de capacité et de dynamique, et non une inadéquation de bride. L'action corrective consiste à comparer la charge requise, les données de capacité anciennes et nouvelles, l'orifice effectif, la levée et la tendance de fonctionnement. Le contrôle préventif consiste à interdire la substitution basée uniquement sur la taille dans le processus de gestion du changement. Il s'agit d'un scénario de formation illustratif, et non d'un enregistrement de terrain.

La taille de la connexion seule ne prouve pas la capacité. Une bride d'entrée plus grande peut servir des besoins mécaniques ou de standardisation tandis que la tuyère interne reste plus petite ; une sortie plus grande peut être nécessaire pour l'hydraulique de décharge sans modifier la surface effective d'entrée. Un goulot d'étranglement du procédé, une augmentation de l'apport de chaleur, une nouvelle composition de charge ou un scénario de décharge révisé nécessitent de vérifier à nouveau la base de capacité même lorsque les connexions installées restent inchangées.

Confirmer les données de pression avant de choisir l'orifice

Les définitions de pression doivent être maintenues séparées car elles affectent l'ouverture, la capacité, la stabilité, le réglage de test et la protection de l'équipement. Un devis qui ne liste que la pression de tarage est incomplet pour la sélection d'un grand orifice.

La pression de fonctionnement décrit la pression de service normale et maximale attendue. La PSMP est la pression de service maximale admissible de l'équipement protégé selon sa base de code applicable ; la pression de conception peut être utilisée différemment par le projet et ne doit pas être supposée identique sans examen. La pression de tarage est le réglage d'ouverture spécifié. La pression de test différentielle à froid (CDTP), lorsqu'elle est utilisée, est le réglage d'atelier ajusté pour les facteurs de service tels que la température ou la contre-pression selon la base applicable. La surpression, l'accumulation et la pression de décharge sont liées mais non interchangeables. La pression de réenclenchement et la pression de fermeture affectent la fermeture et la récupération du procédé, tandis que la marge de fonctionnement affecte le risque de fuite et de cyclage.

N'appliquez pas un pourcentage universel pour la marge de fonctionnement, la surpression, l'accumulation, le décharge ou la perte d'admission. Les valeurs autorisées dépendent du code de l'équipement, du scénario de décharge, du fluide, de la conception de la soupape, de l'édition adoptée par le projet et des limites du fabricant. La caractéristique pression-température doit également être vérifiée aux températures de conception et de décharge ; voir caractéristiques de pression-température pour le sujet séparé des brides/matériaux.

Vérifier le fluide, la phase et la température de décharge

Le service du fluide contrôle la méthode de calcul, la surface requise, le comportement d'ouverture, la réaction de décharge, les matériaux et la base de test. Les charges de vapeur, d'air ou de gaz, de vapeur, de liquide et biphasiques ne sont pas interchangeables simplement parce que la pression de consigne et la taille de la connexion sont identiques.

Le service vapeur peut nécessiter une attention particulière à la température, au drainage et à l'agencement du chapeau. Le service gaz et vapeur peut créer une vitesse et une force de réaction élevées. Le service liquide peut être sensible à la viscosité, à la cavitation, au flash et à la stabilité. Le service biphasique nécessite une méthode appropriée au comportement du processus. Les fluides sales, polymérisants ou cristallisant peuvent obstruer la tuyère, le guide, les passages pilotes ou les conduites de détection.

L'examen des matériaux doit couvrir les pièces réellement exposées ou affectées fonctionnellement : corps, chapeau, tuyère, disque, guide, tige, ressort, soufflet, joint, garniture, siège souple et joint torique. La mise à niveau du seul corps ne contrôle pas la corrosion, le grippage, la fissuration par corrosion sous contrainte, le blocage, la dégradation du joint ou l'instabilité du ressort dans les autres composants. Les exigences pour service acide telles que NACE MR0175 / ISO 15156 ne doivent être invoquées que lorsque le service et le projet l'exigent, et les matériaux finaux doivent être confirmés pour le modèle sélectionné.

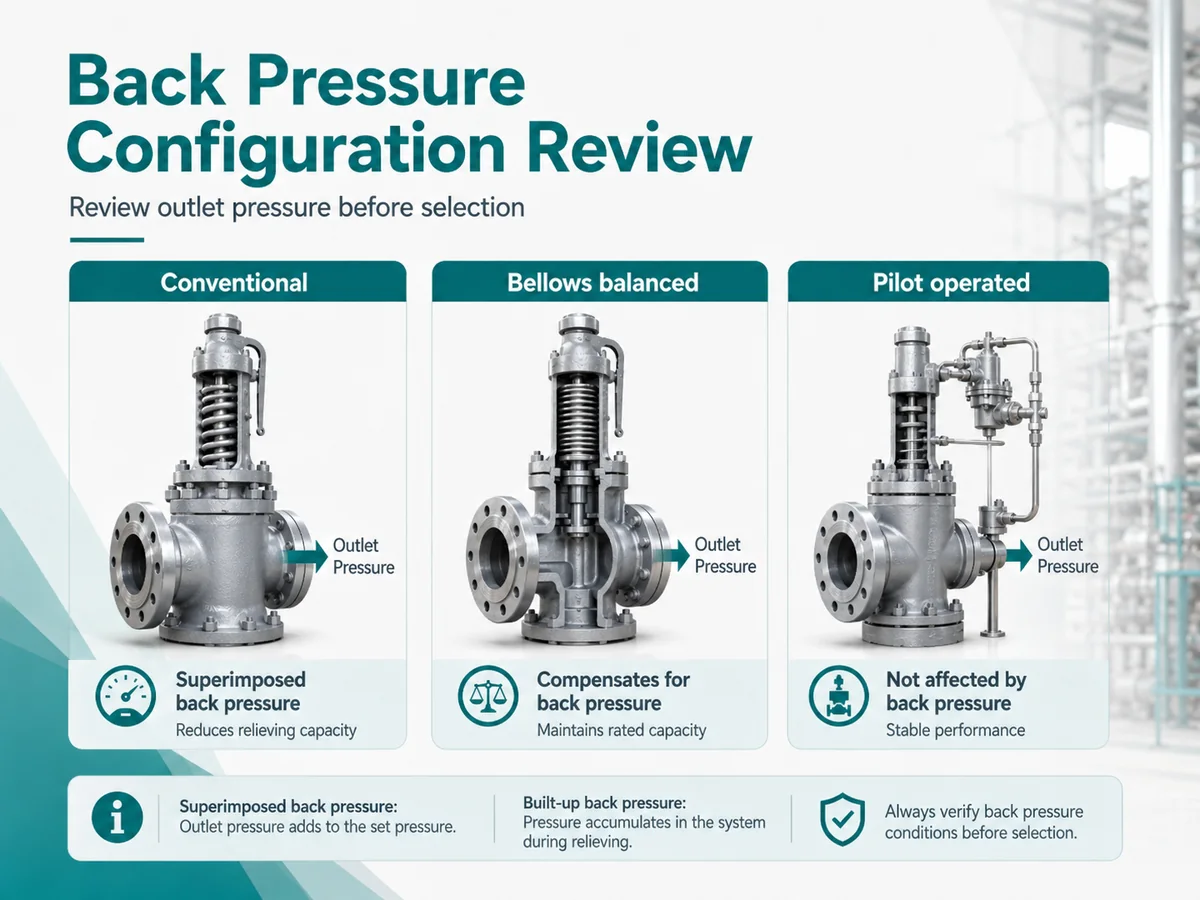

Évaluer la contre-pression avant de sélectionner des conceptions conventionnelles, à soufflet ou pilotées

La contre-pression doit être évaluée avant de sélectionner la configuration de la soupape car une charge de décharge importante peut créer une pression de sortie et une charge mécanique substantielles. La connexion de sortie et le collecteur font partie du système de décharge de pression, et non de simples accessoires de décharge.

Une contre-pression superposée existe avant l'ouverture et peut être constante ou variable. La contre-pression accumulée est générée par le flux de décharge à travers le système de sortie. Les deux peuvent affecter la pression d'éclosion, la levée, la capacité et la refermeture. La résistance du système de sortie, les décharges simultanées, les silencieux, la pression de la torche ou du laveur, le drainage et les poches de liquide doivent être inclus dans l'examen.

Utilisez le dédié Contre-pression et soufflet page pour le détail du mécanisme et de la configuration. Cette page établit uniquement la limite de données pour la sélection d'un grand orifice.

Illustration technique simplifiée ; la configuration finale de la soupape dépend des données de service et des limites du fabricant.

Scénario d'ingénierie composite : Une soupape à haute capacité devient instable après l'ajout d'un silencieux et d'un collecteur commun. Le problème observé est le cyclage et l'augmentation des vibrations pendant la décharge. Les causes probables sont l'augmentation de la contre-pression accumulée, la pression variable du collecteur et la charge mécanique ajoutée. L'action corrective consiste à calculer la contre-pression de sortie révisée, à examiner les hypothèses de décharge simultanée, le support et le drainage, puis à réévaluer la configuration de la soupape. Le contrôle préventif consiste à inclure les modifications du collecteur de décharge dans la gestion du changement. Ceci est un scénario illustratif, pas un incident client.

Une soupape conventionnelle à ressort, équilibrée par soufflet ou pilotée doit être sélectionnée à partir des conditions quantifiées et des limites du modèle. Un soufflet nécessite un routage correct de l'évent du chapeau et une révision des matériaux. Les conceptions pilotées peuvent être sensibles au blocage de la ligne de détection, à la condensation, au gel, à la polymérisation et à la qualité de la maintenance. Aucune configuration n'est une solution universelle pour une contre-pression inconnue ou excessive.

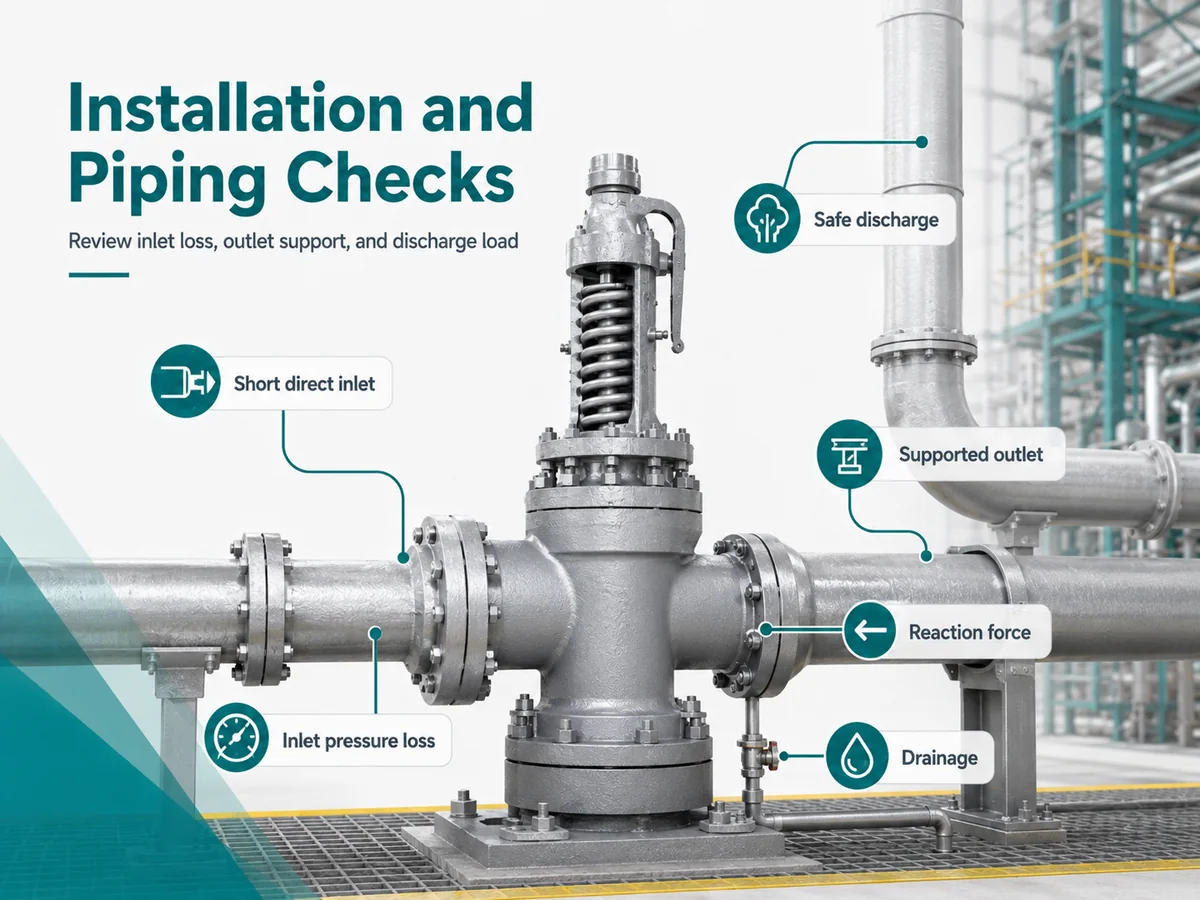

Examiner la perte de charge à l'admission, la tuyauterie de sortie et la force de réaction

Les soupapes à grand orifice peuvent produire des débits élevés, des réactions de décharge et des charges de tuyauterie importantes. L'examen de l'installation doit donc relier la performance hydraulique à l'intégrité mécanique.

L'entrée doit être propre, directe et correctement dimensionnée pour l'appareil sélectionné et le cas de décharge. Une perte de pression d'entrée excessive peut réduire la pression disponible au niveau de la soupape après l'ouverture et contribuer au flottement ou au cliquetis. La sortie doit être vérifiée pour la résistance, le support, le mouvement thermique, la force de réaction, le routage sûr, le drainage et les poches de liquide. Une tuyauterie lourde ou un mauvais alignement ne doit pas transférer de charge inacceptable dans le corps de la soupape ou les connexions.

Cette page ne traite pas de l'installation détaillée ni du diagnostic de cliquetis. Utilisez le guide d'installation des soupapes de sûreté pour cet examen, tout en conservant les résultats de l'installation comme entrées de sélection.

Illustration technique simplifiée ; l'installation réelle doit suivre la conception de tuyauterie du projet et les exigences du code applicable.

Pour les travaux de remplacement, n'acceptez pas la tuyauterie existante comme correcte uniquement parce qu'une soupape y a fonctionné. Comparez la disposition actuelle, la charge du processus et le système de sortie avec la conception d'origine. Vérifiez l'orientation, les commandes des vannes d'isolement, la propreté de l'entrée, le support de sortie, le drainage, le routage de l'évent du chapeau le cas échéant, et les preuves de vibrations ou de fuites avant d'approuver un remplacement identique.

Faites correspondre la norme de connexion à la capacité, à la tuyauterie et aux exigences du projet

Les données de raccordement confirment la compatibilité mécanique et la conformité pression-température ; elles n'établissent pas l'orifice effectif ni la capacité. Spécifiez séparément la taille d'entrée et de sortie, la norme de bride, la classe de pression ou PN, la portée, le groupe de matériaux, les exigences de boulonnerie/joint et les contraintes dimensionnelles du projet.

Les soupapes de grande capacité sont souvent à brides en raison de leur taille, des exigences de maintenance et de tuyauterie, mais la séquence reste la même : établir la capacité requise, sélectionner une configuration de soupape et un orifice effectif appropriés, puis vérifier que les raccordements proposés correspondent au projet. Inverser cette séquence encourage une sélection basée uniquement sur la taille.

Utiliser dimensions des brides ASME B16.5 pour le sujet distinct de l'interface de bride et Soupapes de sûreté à brides API 526 pour les désignations et dimensions d'orifice API standardisées. La standardisation API 526 ne remplace pas le calcul de décharge ni ne prouve qu'un fabricant/modèle/configuration spécifique a la capacité requise.

Les spécifications API, ASME, ISO, EN, DIN, GB et de projet ont des portées différentes. Une référence peut régir le dimensionnement, la conception du produit, les dimensions, les tests, le marquage ou la documentation, mais aucun nom de norme ne remplace une fiche technique complète et des preuves spécifiques au modèle.

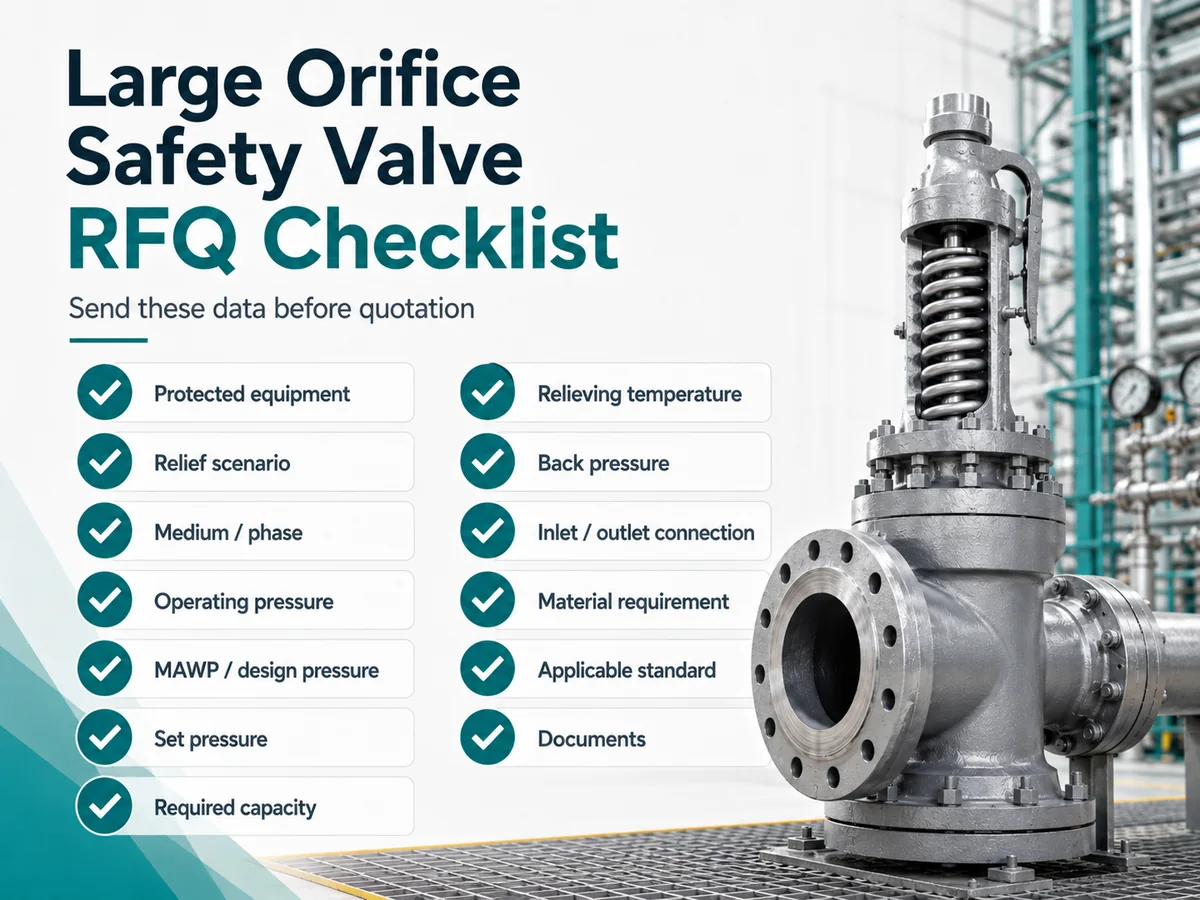

Flux de sélection pour une demande de devis (RFQ) de soupape de sûreté à grand orifice

Une demande de devis (RFQ) examinable doit expliquer pourquoi un grand orifice effectif est envisagé et fournir suffisamment de données pour comparer la capacité requise et celle proposée. “ Soupape de sûreté à grand orifice, taille DN, pression de tarage et quantité ” n'est pas une base de sélection complète.

Graphique de liste de contrôle pour la préparation de la demande ; ce n'est pas une feuille de dimensionnement finale ni un document de capacité certifiée.

Préparation des données pour la demande de devis

Pour les soupapes de remplacement, ajoutez des photos de la plaque signalétique et de l'installation, la fiche technique de l'ancienne soupape, la base de capacité, le plan d'ensemble, les détails des brides, les données de test telles que trouvées, l'historique de maintenance et les changements de procédé ou de tuyauterie. Les valeurs inconnues doivent être marquées “ à confirmer ”, et non devinées. Si l'ancienne soupape a fuité, a eu des cycles fréquents, a vibré ou a échoué lors de l'inspection, signalez le symptôme sans présumer de la cause.

Flux de révision de remplacement pour une grande soupape existante

Le remplacement est une tâche de revalidation, pas une copie dimensionnelle. Les changements de débit, de composition, d'apport de chaleur, de philosophie de contrôle, de collecteur de décharge, de MAWP de l'équipement, de l'édition du code applicable ou de la configuration de maintenance peuvent invalider la sélection précédente, même lorsque le même DN/NPS et la même pression de tarage sont conservés.

1. Collecter l'identification sans l'interpréter outre mesure. Enregistrer la plaque signalétique, le modèle, le numéro de série, la pression de tarage, la taille, le matériau et les marquages ; un marquage ne prouve pas toute la capacité requise ni l'acceptation du projet.
2. Recueillir la base d'ingénierie. Obtenir la fiche technique de l'ancienne soupape, le calcul de décharge, la capacité certifiée ou nominale, l'orifice effectif, les enregistrements de test et les spécifications du projet, le cas échéant.
3. Confirmer le service actuel et la gestion des changements. Vérifier les changements de fluide, de phase, de pression de service, de MAWP, de scénario, de débit, de température et du système de décharge.
4. Examiner l'installation et l'état de la soupape. Enregistrer la configuration d'entrée/sortie, le support, le drainage, la contre-pression, la corrosion, les dépôts, les fuites et l'état tel que trouvé.
5. Approuver le remplacement sur la base de preuves spécifiques au modèle. Comparer la charge requise, la base de capacité, la caractéristique d'ouverture, la plage du ressort, les matériaux, les dimensions et la documentation avant de commander.

Scénario d'ingénierie composite : Une extension de centrale augmente la charge en sortie bloquée, mais l'approvisionnement demande la même taille de soupape car l'unité existante réussit un test de pression de tarage. Les preuves observées confirment uniquement le réglage d'ouverture. L'écart d'ingénierie est que le test de pression de tarage ne démontre pas une capacité adéquate pour la charge révisée. L'action corrective consiste à recalculer le scénario et à vérifier la capacité et l'installation spécifiques au modèle. Le contrôle préventif consiste à déclencher la revalidation de la soupape de sûreté chaque fois que la capacité du processus change. Ceci est un scénario de formation illustratif.

Matrice de test et de documentation pour l'examen technique

Les documents doivent être demandés par objectif. Un enregistrement de calibration de la pression de tarage confirme le réglage dans les conditions de test indiquées ; un test d'étanchéité du siège aborde l'acceptation des fuites ; la certification de capacité ou les données de capacité nominale supportent la performance d'écoulement. Aucun de ces documents ne remplace les autres, et aucun ne prouve que le système installé a une perte d'entrée ou une contre-pression acceptable.

Lorsque la réparation est régie par le National Board Inspection Code et une voie d'autorisation VR, vérifier la portée actuelle de l'organisation de réparation et l'édition NBIC adoptée. L'autorisation VR contrôle le système qualité de réparation ; elle ne remplace pas le dimensionnement de décharge, la sélection du modèle, la gestion du changement ou l'examen du système installé.

Erreurs courantes de sélection à éviter
