Guide de sélection des soupapes de sûreté à brides
Une soupape de sûreté à brides est un dispositif de décharge de pression avec des connexions à brides boulonnées pour les équipements ou les systèmes de tuyauterie qui nécessitent un alignement des brides, un accès de maintenance ou un contrôle de classe de tuyauterie de projet. Le principal risque de sélection est de considérer la taille de la bride, la classe de bride ou une ancienne photo de soupape comme la spécification complète. Une demande de devis correcte doit toujours confirmer l'équipement protégé, le scénario de décharge, le fluide et sa phase, la pression de service, la pression maximale de calcul (MAWP) ou la pression de conception, la pression d'évent, la capacité de décharge requise, la température de décharge, la contre-pression superposée et accumulée, les données des brides d'entrée et de sortie, les matériaux, le siège, le ressort, le soufflet et les documents. Utilisez ce guide pour préparer le dossier de données avant de demander à ZOBAI d'examiner une demande de soupape de sûreté à brides.
Risque de sélection principal
Sélectionner uniquement par taille de bride, classe de pression ou anciennes photos.
Limites d'ingénierie clés
La classe de bride, la pression d'évent et la capacité requise sont des entrées différentes.
Étape suivante
Envoyer les données de service et les données de bride avant la demande de devis.

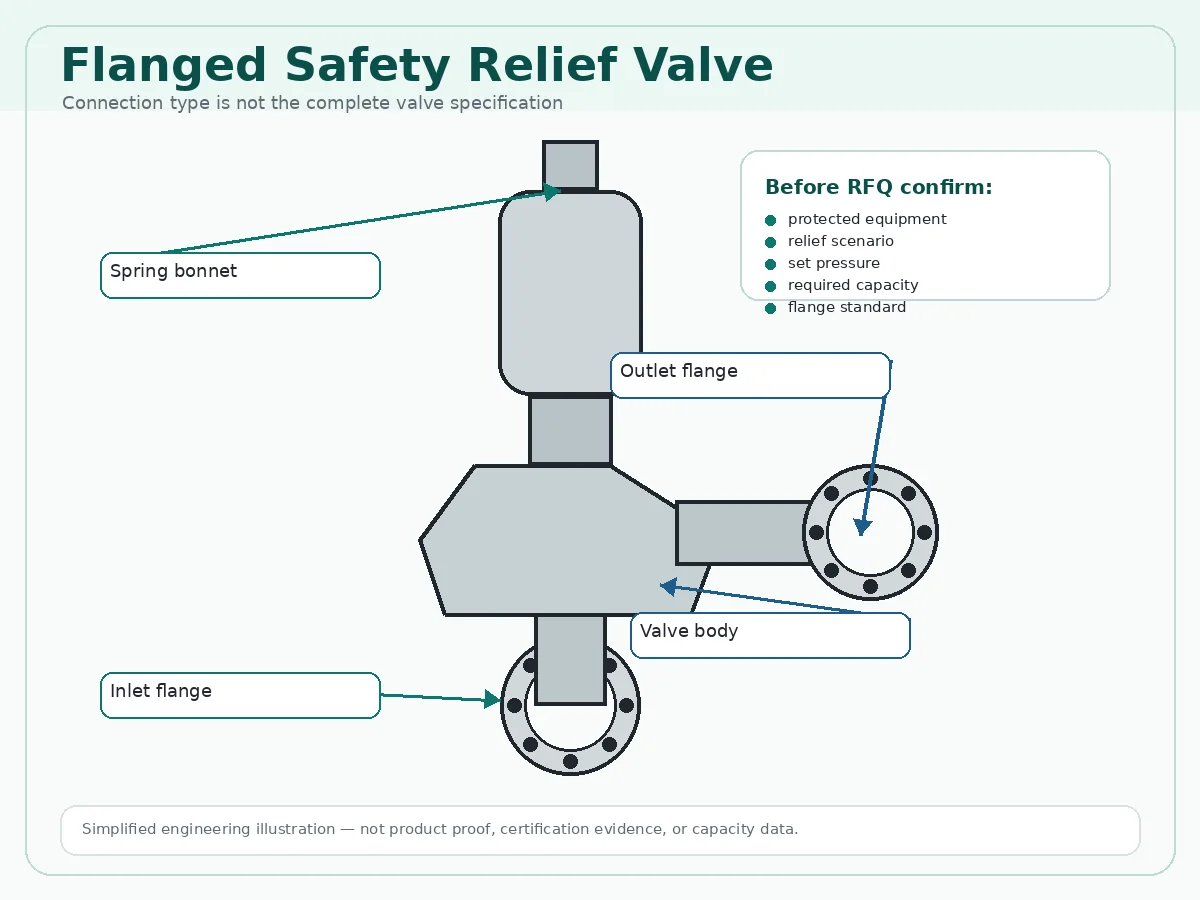

Illustration d'ingénierie simplifiée à usage d'article uniquement ; elle ne constitue pas une preuve du modèle de produit, de la certification, du matériau, de la pression d'évent ou de la capacité.
Réponse rapide : Qu'est-ce qu'une soupape de sûreté à bride ?
Une soupape de sûreté à bride est une soupape de décharge de pression soupape de sûreté ou soupape de décharge avec des raccords d'entrée et/ou de sortie à brides. Elle est couramment spécifiée lorsque l'équipement protégé, la classe de tuyauterie, la pratique de maintenance ou la norme du projet exigent des raccords à brides boulonnées au lieu de raccords filetés, soudés ou autres.
D'un point de vue de la protection contre la surpression, “ à bride ” décrit uniquement l'interface de connexion. Cela ne prouve pas que la soupape possède la pression de tarage correcte, la capacité de décharge requise, le matériau, la conception du siège, le ressort, la configuration du soufflet, la portée des tests ou la documentation conforme aux codes. Pour une revue de la famille de produits, voir les soupapes de sûreté à brides ZOBAI.
Le chemin de sélection correct est : définir l'équipement protégé et le scénario de décharge, confirmer les données de pression et de capacité, vérifier la norme/classe/PN/finition des brides, examiner la contre-pression et l'installation, puis demander les données du fabricant et la documentation du projet.
Facteurs clés de sélection pour une soupape de sûreté à brides
La sélection d'une soupape de sûreté à brides commence par le système protégé, et non par l'apparence de la soupape. L'acheteur doit d'abord définir quel équipement est protégé et quel scénario de surpression la soupape doit gérer. Ce n'est qu'une fois la fonction clairement définie que la connexion, le matériau et la documentation peuvent être finalisés.
Sur les petits écrans, faites défiler les tableaux horizontalement pour examiner tous les champs d'ingénierie.
| Facteur de sélection | Ce qu'il faut confirmer | Pourquoi c'est important |
|---|---|---|
| Équipement protégé | Cuve, réservoir, compresseur, skid, pipeline, échangeur de chaleur ou autre système protégé. | Définit la frontière de pression et la base de sélection. |
| Scénario de décharge | Sortie bloquée, cas d'incendie, dilatation thermique, défaillance du régulateur, rupture de tube ou cas défini par le projet. | Détermine la capacité de décharge requise et si le cas concerne un gaz, une vapeur, un liquide ou un mélange biphasique. |
| Milieu et phase | Service vapeur, gaz, vapeur, liquide, biphasique, propre, sale, corrosif, visqueux ou polymérisant. | Affecte le dimensionnement, les matériaux, la décharge, la sélection du siège, les tests et la maintenance. |
| Données de pression | Pression de service, MAWP/pression de conception, pression de tarage, base de surpression/accumulation et décharge si spécifié. | Évite les erreurs de définition de pression et une marge de fonctionnement insuffisante. |
| Données de capacité | Capacité de décharge requise, propriétés du fluide et base de capacité sélectionnée/documentée. | Empêche la sélection basée uniquement sur la taille de la bride. |
| Données de bride et de tuyauterie | Standard, classe/PN, type de face, taille d'entrée/sortie, surface du joint, orientation de la sortie et support. | Évite les problèmes de désaccord de connexion, de restriction de décharge et de charge mécanique. |
Matrice de sélection préliminaire
La matrice suivante aide à déterminer si une soupape de sûreté à brides est un point de départ raisonnable pour l'examen. Elle n'approuve pas la soupape finale ; elle identifie seulement les données à vérifier avant la demande de devis (RFQ).
| Condition du projet | Examen des soupapes à brides | À confirmer avant la demande de devis (RFQ) |
|---|---|---|
| La classe de tuyauterie du projet exige des brides | Une connexion par bride est une exigence probable. | Standard de bride, classe/PN, type de face, joint, taille d'entrée/sortie et indice de pression-température. |
| Tuyauterie de sortie de grande taille ou collecteur de décharge | La sortie à brides peut être pratique pour le raccordement de tuyauterie et la maintenance. | Contre-pression superposée, contre-pression accumulée, support de tuyauterie et trajet de décharge. |
| Replacement of an old flanged PSV/PRV | Existing flange data is useful but not sufficient. | Nameplate, old datasheet, required capacity, medium, material and current service conditions. |
| API 526 is specified | Use API 526 as a standard communication context. | Relief scenario, orifice/capacity basis, pressure data, back pressure, material and document scope. |
| Severe vibration, corrosion or dirty service | Flanged connection may still be possible, but configuration must be reviewed carefully. | Medium, phase, temperature, trim, seat, spring, bellows, maintenance and inspection requirements. |
Limite de sélection : A flange standard, class or old photo can help identify the connection, but final selection depends on real service conditions, governing relief scenario, manufacturer data, applicable standard version, project specification and local regulatory requirements.
Flange Standard, Class, PN and Facing
Flanged safety relief valves are often specified by flange standard and pressure class. This may include ASME, EN, DIN, JIS or a project piping standard. The buyer should not assume that all flanged safety relief valves use the same dimensional or pressure-temperature basis.

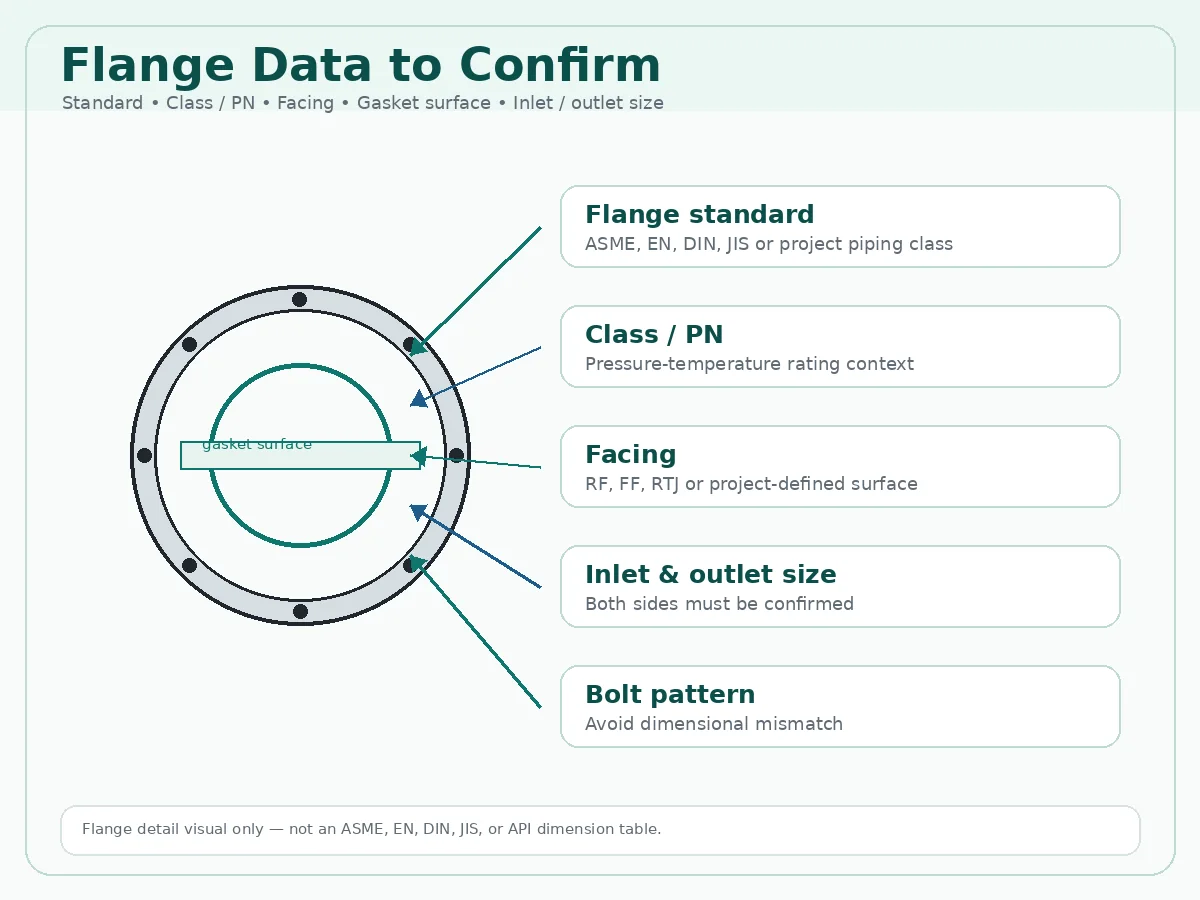

Simplified engineering illustration; it is not a flange dimension table or official standard drawing.
A flange standard defines dimensions, facing options, bolt pattern and pressure-temperature rating rules. A class or PN designation helps describe the flange pressure rating under a given standard and material basis. For detailed flange data context, see the ZOBAI guide to dimensions des brides ASME B16.5.
Norme de bride et classe de pression
Confirm whether the project uses ASME, EN, DIN, JIS or a project piping class. A class or PN rating must be interpreted with standard, material and temperature context.
Facing and gasket surface
Confirm raised face, flat face, ring-type joint or project-specific facing. Facing mismatch can create gasket leakage, installation delay and rework.
| Données de bride | What to Send | Pourquoi c'est important |
|---|---|---|
| Flange standard | ASME, EN, DIN, JIS or project standard. | Prevents dimensional mismatch. |
| Class / PN | Pressure class or PN rating. | Supports pressure-temperature review. |
| Facing | RF, FF, RTJ or project-defined facing. | Prevents gasket and sealing mismatch. |
| Taille d'entrée et de sortie | Both valve connection sizes. | Confirms equipment and discharge piping interface. |
| Gasket / bolting requirements | Project-specified gasket, bolts or piping class notes. | Supports installation compatibility. |
Flange Rating Is Not the Same as Set Pressure or Capacity
One of the most common procurement mistakes is mixing flange rating, set pressure and relieving capacity. These are different engineering concepts. A flange pressure class or PN designation must be interpreted with the applicable standard, material and temperature. Set pressure is the valve pressure setting. Required relieving capacity depends on the governing relief scenario.

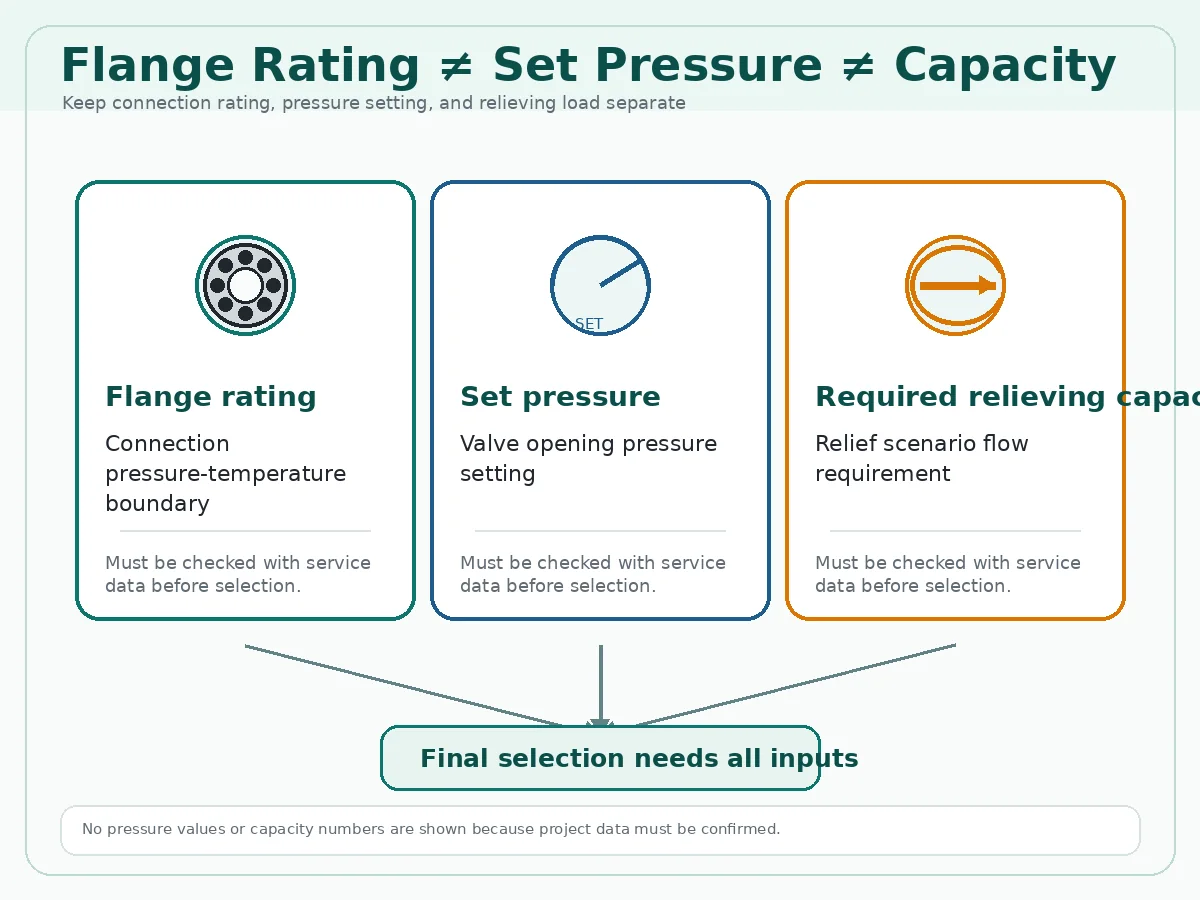

Simplified engineering comparison for RFQ communication only; it does not replace formal relief sizing or pressure-temperature rating review.
For connection rating context, review caractéristiques de pression-température. For capacity context, review le dimensionnement des soupapes de sûreté et la capacité certifiée and the ZOBAI Dimensionnement des soupapes de sûreté selon API 520 guide.
| Terme | Ce que cela signifie | Selection Risk |
|---|---|---|
| Pression de service | Normal pressure during service. | Poor margin can cause simmer, leakage or unstable operation. |
| PSMP / pression de conception | Protected system pressure basis. | May be confused with operating pressure, flange class or set pressure. |
| Pression de tarage | Pressure at which the valve is adjusted to start opening under specified conditions. | May be mistaken as capacity. |
| Surpression / accumulation | Pressure increase allowed during relief, based on the applicable code and scenario. | Changes sizing basis and relief pressure assumptions. |
| Capacité de décharge requise | Flow required for the governing relief scenario. | Cannot be proven by flange size alone. |
| Documented capacity basis | Capacity supported by manufacturer data and applicable requirements. | Must match actual medium, pressure, temperature and back pressure. |
Required Capacity vs Selected Valve
| Vérifier | Required Side | Selected Valve Side | Ne pas présumer |
|---|---|---|---|
| Flow duty | Required relieving rate from governing scenario. | Manufacturer-documented or certified capacity basis. | Do not infer flow from flange size. |
| Fluid condition | Medium, phase, molecular weight/density, viscosity and temperature as applicable. | Valve capacity basis for the same or appropriately converted service. | Do not use gas data for liquid or two-phase service without review. |
| Base de pression | Relieving pressure based on set pressure and allowed overpressure/accumulation. | Valve data at the applicable pressure basis. | Do not use set pressure alone as the sizing basis. |
| Contre-pression | Superimposed and built-up values from the discharge system. | Valve configuration and capacity correction limits if applicable. | Do not assume a bellows solves every outlet condition. |
API 526 and Flanged Safety Relief Valve Selection
Soupapes de sûreté à brides API 526 may be relevant when a project requires standardized flanged steel pressure relief valve dimensions and orifice designations. It can help align terminology, flange connections and standardized expectations in refinery and process-industry contexts.
However, API 526 should not be treated as the complete selection decision. A standard name does not determine the protected equipment, governing relief scenario, required relieving capacity, medium compatibility, back pressure, seat leakage expectation, material suitability or local regulatory approval.
| API 526 May Help With | API 526 Does Not Decide Alone |
|---|---|
| Standardized flanged steel PSV communication. | Relief scenario and required capacity. |
| Orifice designation and dimensional expectation context. | Medium, phase and material compatibility. |
| Project RFQ wording when API 526 is specified. | Back pressure, outlet piping and final configuration. |
| Connection and dimensional reference context. | Certification, inspection scope or jurisdictional approval for a specific valve. |
RFQ translation: If API 526 is required, send the project specification, required orifice designation if available, flange standard/class/facing, set pressure, required capacity, medium, relieving temperature, back pressure, materials, inspection scope and documents. Do not request only “API 526, Class 300.”
Back Pressure, Outlet Piping and Bellows Review
Flanged safety relief valves are often connected to larger outlet piping, discharge headers or closed discharge systems. This makes back pressure and outlet piping review important. Superimposed back pressure exists before the valve opens. Built-up back pressure is created in the outlet system during relieving flow.

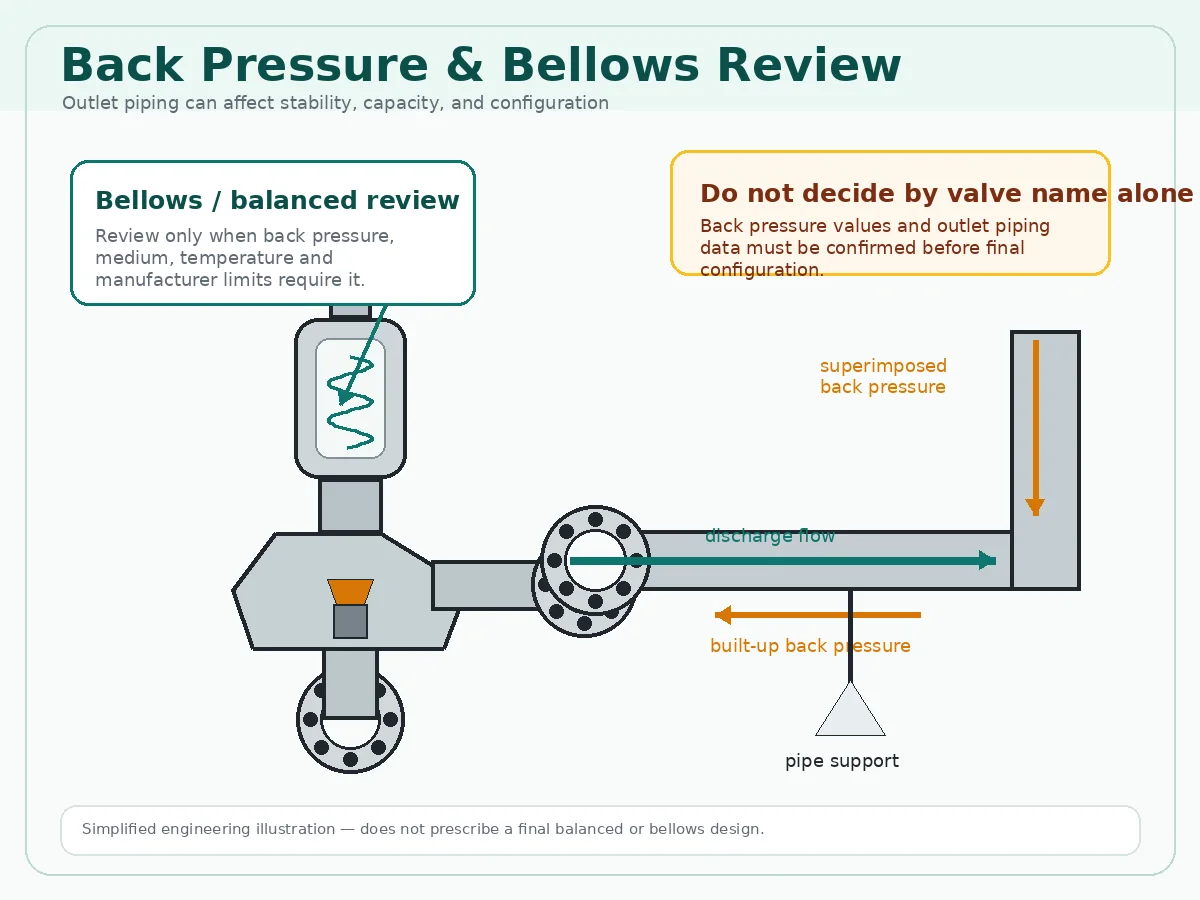

Simplified engineering illustration; it does not prescribe a final balanced or bellows design.
Back pressure cannot be solved by simply naming a valve type. A conventional, balanced bellows or pilot-operated design may each have its own limits and selection boundaries. For product-family context related to bellows configurations, review soupapes de sûreté équilibrées par soufflet. For deeper terminology, see Contre-pression et soufflet. For piping and discharge considerations, review the guide d'installation des soupapes de sûreté.
| Outlet Factor | Pourquoi c'est important | Données nécessaires pour une demande de devis |
|---|---|---|
| Contre-pression superposée | May affect opening behavior and pressure relationship. | Outlet pressure before relieving. |
| Contre-pression accumulée | May affect capacity and stability. | Discharge piping and relieving flow condition. |
| Discharge header | May create variable outlet pressure. | Header pressure profile and connection point. |
| Outlet pipe load | May affect installation reliability. | Pipe support, weight and thermal movement. |
| Bellows review | May be needed for back-pressure effects. | Back-pressure values, medium, temperature and material. |
Inlet Loss and Outlet Load Checks
| Vérification d'installation | Potential Problem | Points à examiner |
|---|---|---|
| Perte de pression à l'admission | Excessive inlet loss can contribute to instability, chatter or capacity uncertainty. | Inlet pipe size, length, fittings, reducers and relation to the protected equipment nozzle. |
| Outlet restriction | Restriction may increase built-up back pressure. | Outlet pipe size, elbows, silencer, header connection and discharge route. |
| Mechanical pipe load | Heavy pipe load can stress the valve body and flanges. | Pipe supports, thermal movement, reaction forces and alignment. |
| Drainage and accumulation | Condensate or liquid accumulation can affect discharge safety. | Drain points, orientation, low points and environmental conditions. |
Material, Seat, Spring and Bellows Compatibility
A flanged safety relief valve is exposed to the process medium, temperature and pressure conditions. Material selection must consider more than body material alone. The medium may be steam, gas, vapor, liquid or two-phase flow. Dirty, corrosive, viscous, polymerizing or freezing service may require additional review.
Milieu et phase
Fluid phase can change sizing, leakage expectations, discharge behavior and maintenance requirements. The RFQ should state whether the service is gas, vapor, steam, liquid or two-phase.
Temperature and corrosion
Temperature and corrosion can affect body, trim, gasket, seat, spring and bellows selection. Material grade alone does not prove service suitability.
| Service Factor | Possible Selection Effect | Données à confirmer |
|---|---|---|
| Steam / high temperature | Seat, spring, gasket and bonnet arrangement may change. | Relieving temperature and service condition. |
| Milieu corrosif | Body, trim, spring and bellows compatibility may be affected. | Medium composition, concentration and temperature. |
| Service liquide | Sizing and discharge behavior differ from gas/vapor service. | Density, viscosity and relief scenario. |
| Dirty service | Seat damage or leakage risk may increase. | Fluid cleanliness and maintenance practice. |
| Contre-pression | Bellows or balanced configuration may be reviewed. | Superimposed and built-up back pressure. |
Seat, Spring, Bellows and Gasket Data
| Part / Feature | Pourquoi c'est important | Entrée pour demande de devis |
|---|---|---|
| Type de siège | Influences leakage expectation, temperature limit and maintenance. | Metal seat, soft seat or project-specified seat requirement. |
| Matériau du ressort | Exposed temperature and corrosion can affect spring behavior. | Service temperature, bonnet arrangement and material requirement. |
| Matériau du soufflet | Bellows may contact process fluid or outlet conditions depending on design. | Medium, back pressure, corrosion risk and inspection practice. |
| Joint et boulonnerie | Affects flange sealing and project piping-class compliance. | Facing, gasket type, bolt material and any project piping standard. |
| Matériau de garniture | Affects corrosion resistance, erosion resistance and seat durability. | Medium composition, pressure, temperature and cleanliness. |
Installation Do / Do-Not Checks
Installation does not replace selection, but poor installation can make a correctly selected valve perform poorly. Flanged safety relief valve RFQs should consider inlet path, outlet routing, supports, reaction load, drainage and maintenance access.
Faire
- Confirm inlet and outlet flange standard, class/PN, facing and gasket surface.
- Keep the inlet path short, clean and consistent with the project pressure-loss basis.
- Support outlet piping independently so the valve is not carrying heavy pipe load.
- Confirm safe discharge direction, drainage and access for maintenance.
- Preserve datasheets, nameplate data, test records and material documents for future replacement.
Ne pas
- Do not force a flange facing or class mismatch into service.
- Do not reduce the inlet or add unnecessary fittings without engineering review.
- Do not hang heavy outlet piping directly from the valve body.
- Do not assume a closed discharge header is acceptable without back-pressure data.
- Do not replace a valve by flange size and set pressure alone.
Testing and Documentation Matrix
Document scope should be confirmed before quotation. A document name by itself does not prove suitability unless it matches the selected valve, project specification, applicable standard and actual service conditions. For seat-leakage terminology, review ZOBAI’s Test d'étanchéité de siège API 527 guide.
| Document / Vérifier | Ce qu'il supporte | Ce qu'il ne prouve pas seul |
|---|---|---|
| Fiche technique | Model, connection, material, set pressure, service and selected configuration. | Ne remplace pas le calcul de décharge ni l'approbation du projet. |
| Plaque signalétique | Valve identification and key pressure/device information. | Does not prove interchangeability if duty has changed. |
| Test de pression de tarage | Opening pressure under specified test conditions. | Ne prouve pas la capacité de décharge requise. |
| Test d'étanchéité du siège | Leakage performance under a defined test method and acceptance basis. | Does not prove flange gasket sealing or service compatibility. |
| Dossiers matière | Traceability for specified pressure-boundary or wetted parts. | Does not prove corrosion suitability without medium data. |
| Base de capacité | Selected valve can pass the required relieving load under defined conditions. | Must be checked against the actual relief scenario and back pressure. |
| Inspection release / project documents | Supports project handover and quality control. | Does not replace local regulatory or authority approval if required. |
Flanged Safety Relief Valve vs Threaded Safety Relief Valve
A flanged safety relief valve and a threaded safety relief valve may perform the same pressure protection function, but the connection interface, piping practice, maintenance method and project documentation can differ. A flanged valve uses bolted flange connections. A threaded valve uses screwed connections.
| Selection Point | Soupape de sûreté à brides | Threaded Safety Relief Valve |
|---|---|---|
| Connection method | Bolted flange connection. | Screwed thread connection. |
| Typical review context | Project piping class, larger piping or easier removal. | Compact equipment or smaller threaded ports. |
| Common replacement risk | Same flange size may not mean same capacity or same duty. | Thread type, pitch, taper and sealing method may differ. |
| Documentation | Often linked to flange standard, class/PN and project piping specification. | Often linked to thread type, size, gender and sealing method. |
Neither connection type is automatically better. The correct connection depends on service conditions, capacity, piping, maintenance, project specification and manufacturer data.
Replacement Checks for Existing Flanged Safety Relief Valves
Replacement inquiries are common, but like-for-like replacement can be unsafe if based only on flange size or an old photo. A same-size replacement may physically fit the piping but still be wrong for set pressure, required capacity, material, seat design, spring range, bellows arrangement or documentation scope.
| Replacement Evidence | Pourquoi cela aide | What It Cannot Prove Alone |
|---|---|---|
| Full valve photo | Identifies general configuration. | Does not prove capacity. |
| Nameplate photo | Shows key identification data. | May be incomplete or outdated. |
| Old datasheet | Helps compare original selection. | Must be checked against current service. |
| Inlet/outlet flange photos | Helps confirm connection details. | Does not prove valve duty. |
| Installation photos | Shows piping and discharge context. | Does not replace engineering review. |
Flux de travail de vérification de remplacement
Collect evidence
Photo, nameplate, datasheet, flange details, installation photo and maintenance notes.
Confirm duty
Protected equipment, relief scenario, medium, phase, pressure and required capacity.
Check connection
Flange standard, class/PN, facing, gasket, inlet/outlet size and piping class.
Review documents
Manufacturer data, tests, material records, capacity basis and project requirements.
Scénarios d'ingénierie composites pour la formation
The following examples are composite engineering scenarios for training. They do not describe real customers, real projects, certified capacity tests, accident records, delivery records or guaranteed ZOBAI model capabilities.
Same flange, different capacity
A buyer requests a replacement valve with the same inlet and outlet flange sizes as the old valve. ZOBAI would still need set pressure, required capacity, medium, relieving temperature, back pressure and material requirements before confirming suitability.
API 526 specified, service data missing
An EPC buyer asks for an API 526 flanged valve, but the RFQ omits the relief scenario and required capacity. The standard reference helps communication, but it does not complete the selection.
Outlet header creates back pressure
A valve will discharge into a common header. Inlet flange and set pressure are known, but outlet pressure varies. Back pressure, discharge piping and possible balanced/bellows review must be considered.
RFQ Checklist for Flanged Safety Relief Valves
A complete RFQ should include both service data and flange data. Sending only “flanged safety relief valve, Class 300, 2 inch” is not enough.

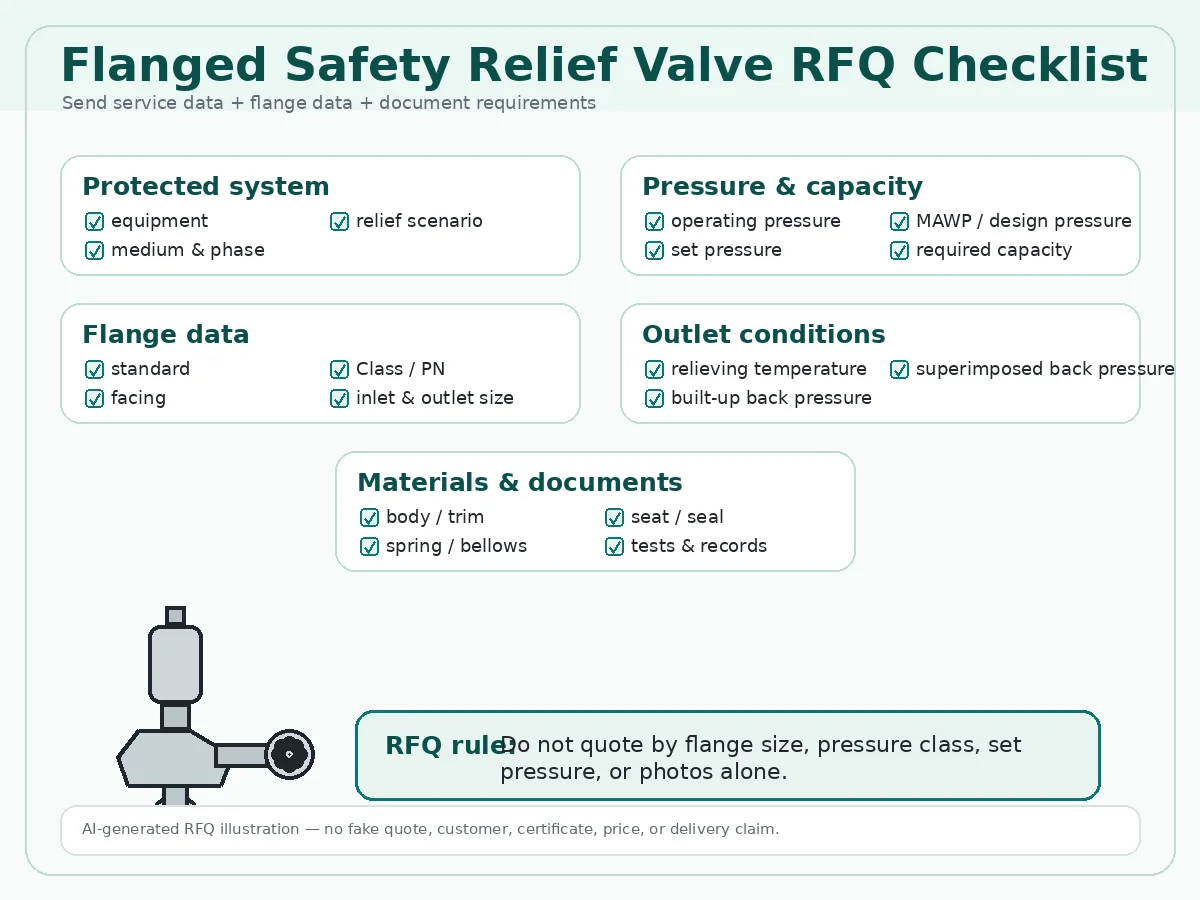

Simplified engineering RFQ illustration; a quotation or replacement review should not be based only on flange size, pressure class, set pressure or photos.
New project RFQ
- Équipement protégé et scénario de décharge principal
- Milieu et phase
- Operating pressure, MAWP/design pressure and set pressure
- Allowed overpressure/accumulation basis if specified
- Required relieving capacity and basis
- Température de décharge et contre-pression
- Inlet/outlet flange standard, class or PN and facing
- Body, trim, seat, spring and bellows requirements
- Applicable standards and required documents
Replacement RFQ
- Existing valve photos
- Nameplate photo
- Old datasheet if available
- Inlet and outlet flange photos
- Installation and discharge piping photos
- Reason for replacement
- Observed leakage, instability or maintenance issues
- Current operating data and document requirements
Common Mistakes When Selecting Flanged Safety Relief Valves
| Erreur | Pourquoi c'est risqué | Vérification correcte |
|---|---|---|
| Selecting by flange size only | Same flange size may not mean same orifice or capacity. | Confirm capacity and valve datasheet. |
| Selecting by flange class only | Class does not prove set pressure or capacity. | Confirm pressure-temperature rating and valve duty. |
| Ignoring flange facing | May cause gasket or sealing mismatch. | Confirm RF, FF, RTJ or project facing. |
| Ignorer la contre-pression | May affect stability and capacity. | Confirm outlet pressure and discharge piping. |
| Copying old valve photo | Old valve may be incorrect, damaged or incomplete. | Confirm service data and documentation. |
| Assuming standard name completes selection | Standard reference does not define full duty. | Confirm project specification and manufacturer data. |
Troubleshooting Symptoms That Affect Selection Review
If the existing flanged safety relief valve leaks, chatters, opens too often or shows installation damage, the replacement RFQ should include symptoms and service history. Troubleshooting does not replace formal inspection, but it helps identify missing selection inputs.
| Symptôme | Possible Selection / Installation Cause | What to Check Before Replacement |
|---|---|---|
| Fuite du siège | Seat damage, contamination, operating pressure too close to set pressure or incorrect seat material. | Operating margin, medium cleanliness, seat type, test record and service history. |
| Chatter or instability | Inlet loss, oversized valve, excessive back pressure or poor discharge piping. | Required capacity, inlet piping, outlet piping, back pressure and valve configuration. |
| Flange joint leakage | Facing mismatch, gasket issue, bolt-up issue or pipe misalignment. | Flange standard, class/PN, facing, gasket, bolting and pipe support. |
| Frequent opening | Operating pressure too close to set pressure or process upset not addressed. | Operating pressure, set pressure, MAWP/design pressure and process control condition. |
| Vibration de sortie | Unsupported outlet piping, reaction force, header interaction or thermal movement. | Discharge route, pipe supports, back pressure and installation layout. |
Références techniques
The following references support the standards, sizing and testing context used in this guide. They are provided for engineering background and RFQ communication only. They do not prove that any specific ZOBAI flanged safety relief valve model is certified, approved or suitable for a specific project.
- API STD 526: Flanged Steel Pressure-relief Valves — supports API 526 reference context when a project specification requires it.
- ASME B16.5: Pipe Flanges and Flanged Fittings — supports flange pressure-temperature rating, material, dimension, marking and testing context.
- API 520 Part I: Sizing, Selection, and Installation of Pressure-Relieving Devices — supports sizing and selection context for pressure-relieving devices.
- ASME PTC 25: Pressure Relief Devices — supports pressure relief device performance, flow capacity testing and bench/in-service testing context.
- API Standard 527: Seat Tightness of Pressure Relief Valves — supports seat tightness terminology for metal- and soft-seated pressure relief valves.
Need Help Reviewing a Flanged Safety Relief Valve Inquiry?
Send ZOBAI your service conditions, flange data and document requirements. A useful RFQ should include protected equipment, relief scenario, medium and phase, operating pressure, MAWP or design pressure, set pressure, required relieving capacity, relieving temperature, back pressure, inlet and outlet flange standard, class or PN, facing, materials and required documents.
FAQ About Flanged Safety Relief Valve Selection
Qu'est-ce qu'une soupape de décharge à brides ?
Une soupape de sûreté à brides est un dispositif de décharge de pression doté de connexions d'entrée et/ou de sortie à brides. La connexion à brides permet une installation boulonnée dans la tuyauterie ou l'équipement, mais la soupape doit néanmoins être sélectionnée en fonction des conditions de service, de la pression, de la capacité, de la contre-pression, des matériaux et des documents.
Une soupape de sûreté à brides est-elle identique à une soupape de sûreté à brides ?
Les termes peuvent se chevaucher dans la communication avec les acheteurs. La terminologie exacte dépend du service, du contexte normatif et de la langue du projet. Pour une demande de devis (RFQ), il est plus important de confirmer l'équipement protégé, le scénario de décharge, la pression de tarage, la capacité requise, le fluide, la contre-pression et les détails des brides.
La taille de la bride détermine-t-elle la capacité de décharge ?
La taille de la bride ne détermine pas la capacité de décharge. La capacité dépend du scénario de décharge, des propriétés du fluide, de la pression de décharge, de la température de décharge, de la contre-pression et de la base de capacité de la soupape sélectionnée.
La classe de bride 150, 300 ou 600 détermine-t-elle la pression de tarage ?
La classe de bride est liée à la classification pression-température de la bride selon une norme et une base de matériaux. La pression de tarage est le réglage de pression de la soupape. Ils doivent être vérifiés séparément.
Quelles données de bride dois-je fournir avant une demande de devis ?
Indiquez la norme de bride, la classe ou PN, le type de face, la taille d'entrée, la taille de sortie, les exigences de joint ou de boulonnerie si spécifiées, et toute exigence de classe de tuyauterie du projet.
Quand l'API 526 est-elle pertinente ?
L'API 526 peut être pertinent lorsque le projet exige des soupapes de sûreté à brides en acier normalisées et des attentes dimensionnelles ou d'orifice associées. Il ne remplace pas les données de service, l'examen de la capacité, l'examen de la contre-pression ou l'approbation du projet.
Puis-je remplacer une soupape de sûreté à brides par une soupape de même taille de bride ?
Non. La même taille de bride ne prouve pas la même pression de tarage, capacité, orifice, matériau, siège, ressort, soufflet, enregistrements de test ou aptitude. Le remplacement doit utiliser la fiche technique d'origine, la plaque signalétique et les données de service actuelles.
Quand faut-il examiner la contre-pression ou le soufflet ?
La contre-pression doit être examinée lorsque la soupape se décharge dans une tuyauterie, un collecteur, un système fermé ou toute condition de sortie susceptible de créer une pression à la sortie. Les conceptions à soufflet ou équilibrées peuvent être examinées, mais leur adéquation finale dépend des données de service et des limites du fabricant.
Quels documents doivent être demandés ?
Les documents courants peuvent inclure la fiche technique, les informations de la plaque signalétique, le test de pression de tarage, le test d'étanchéité du siège, les enregistrements des matériaux, le bon de livraison et la base de calcul de capacité. La portée exacte des documents dépend des spécifications du projet et des exigences applicables.
Author and Technical Review Note
This article is prepared for procurement buyers, replacement users, distributors and project engineers who need to specify or compare flanged safety relief valves before quotation. It is not a substitute for formal relief sizing, selected manufacturer capacity data, applicable code review, project specification approval or qualified engineering judgment.
Reviewed topics include flange standard, class or PN, facing, pressure-temperature rating, set pressure, MAWP/design pressure, overpressure/accumulation, required relieving capacity, documented capacity basis, inlet pressure loss, back pressure, materials, seat leakage, replacement evidence, troubleshooting symptoms and RFQ data.
Note sur les normes et les limitations d'ingénierie
Standards such as API, ASME, ISO, EN, DIN or JIS may be relevant to flanged safety relief valve selection, but a standard name alone does not complete the valve specification. This article explains standards from an RFQ and engineering communication perspective only. It does not reproduce protected standard text, and it does not imply that every ZOBAI valve automatically meets every standard, certification or jurisdictional requirement.
Final selection depends on actual service conditions, governing relief scenario, manufacturer data, applicable standard version, project specification and local regulatory requirements.
