Erfahren Sie, wie MAWP, Ansprechdruck und erforderliche Abblaseleistung bei der Auswahl eines Sicherheitsventils für einen Druckbehälter zusammenspielen – inklusive Prüfpunkten für die Anfrage.
Die Auswahl eines Sicherheitsventils für einen Druckbehälter ist nicht damit getan, einen Druckwert mit einem Ventilkatalog abzugleichen. Es sind drei unterschiedliche ingenieurtechnische Fragen zu beantworten: Welche Druckbegrenzung schützt den Behälter? Bei welchem Druck soll die Entlastungseinrichtung ansprechen? Welcher Durchfluss muss für den maßgebenden Fall abgeführt werden?
Diese Fragen entsprechen MAWP, Ansprechdruck und erforderliche Abblaseleistung. Sie hängen zusammen, sind aber nicht austauschbar. Der MAWP gehört zum geschützten Behälter; der Ansprechdruck gehört zum Druckentlastungsventil; die erforderliche Abblaseleistung gehört zum maßgeblichen Überdruckszenario. Bei ASME/National Board kapazitätszertifizierten Ventilen ist die zertifizierte Kapazität nochmals separat: Sie ist ein Ventilnachweis, der unter definierten Prüf- und Zertifizierungsbedingungen erbracht wird.
Ein Kandidat kann daher einen passenden Ansprechdruck haben und dennoch ungeeignet sein, weil seine anwendbare Abblaseleistung unzureichend ist, seine zertifizierte/ausgelegte Kapazität nicht für das tatsächliche Fluid oder die tatsächlichen Entlastungsbedingungen gilt oder die installierten Einlass- und Auslassbedingungen nicht geklärt wurden.
Verwenden Sie diese Reihenfolge, um die Prüfungen getrennt zu halten: Druckbasis des Behälters → Ansprechdruckbasis → maßgeblicher Entlastungsfall → erforderliche Abblaseleistung → anwendbare dokumentierte/zertifizierte Ventilkapazität → Betriebs- und Installationsprüfungen → Engineering-/RFQ-Prüfung.
Dieser Leitfaden konzentriert sich auf diese Entscheidungskette. Er ersetzt nicht die maßgebliche Druckbehältervorschrift, die Jurisdiktion, die Entlastungslastanalyse oder die detaillierte Auslegung von Sicherheitsventilen. ASME Section VIII wird nur verwendet, wenn der Artikel ausdrücklich einen ASME-Druckbehälterkontext nennt; er wird nicht als universelle Regel für alle Anlagen oder Jurisdiktionen dargestellt. Für einen breiteren Anwendungskontext siehe Anwendungen von Sicherheitsventilen für Druckbehälter.
Beginnen Sie mit dem Behälter: MAWP, Auslegungsdruck und Betriebsdruck
Die erste nützliche Zahl ist nicht die Ventilgröße. Es ist die dokumentierte Druckbasis des zu schützenden Behälters.
In der ASME-orientierten Druckbehälter-Terminologie, maximal zulässiger Betriebsdruck (MAWP) ist der maximale zulässige Überdruck am oberen Ende des fertiggestellten Behälters in seiner normalen Betriebsposition bei der festgelegten Begleittemperatur, wie durch die anwendbaren Behälterauslegungsregeln bestimmt. National Board-Richtlinie zur Anwendung von Druckentlastungsventilen verbindet die Ansprechdruckprüfung mit dem MAWP des Behälters und betont die Temperaturbedingungen des tatsächlichen Betriebs.
| Druckbegriff | Hauptrolle bei der Entscheidung | Was dadurch allein nicht festgelegt wird |
|---|---|---|
| Betriebsdruck | Beschreibt, wo der Prozess normalerweise arbeitet | Die dokumentierte zulässige Druckgrenze des Behälters oder die erforderliche Abblaseleistung |
| Auslegungsdruck | Bildet zusammen mit der zugehörigen Auslegungstemperatur einen Teil der Behälterauslegungsgrundlage | Der normale Betriebszustand, der Ansprechdruck des Ventils für jeden Code-Fall oder die erforderliche Abblaseleistung |
| MAWP | Definiert die dokumentierte zulässige Betriebsdruckgrenze des fertiggestellten Behälters bei der anwendbaren Begleittemperatur | Der maßgebliche Entlastungsfall oder die erforderliche Ventilkapazität |
Die Unterscheidung ist wichtig, weil der Ventilauswahlprozess jeden hier gemachten Fehler übernimmt. Wird der aktuelle Betriebsdruck verwendet, als wäre er der MAWP, kann die spätere Ansprechdruckprüfung auf der falschen Basis erfolgen. Werden Auslegungsdruck und MAWP als automatisch austauschbar behandelt, entsteht dasselbe Problem. Ist der MAWP eines fertiggestellten Behälters nicht dokumentiert, muss diese Lücke aus den maßgeblichen Behälterunterlagen und durch die verantwortliche technische Stelle geklärt werden, bevor ein Ersatzventil freigegeben wird.
Bei einem bestehenden Druckbehälter beginnen Sie mit den dokumentierten Behälterdaten und der maßgeblichen Auslegungsgrundlage: Typenschild und Datenbericht, soweit verfügbar, aktuelle Umstufungs-/Änderungsunterlagen, falls zutreffend, und die tatsächlich für den Behälter maßgebliche Jurisdiktions-/Code-Basis. Den MAWP nicht aus dem normalen Betriebsdruck rekonstruieren, nur weil die Zahlen nahe beieinanderliegen.
Die Temperatur gehört zu dieser Betrachtung. National Board-Richtlinie zur Anwendung von Druckentlastungsventilen erläutert, dass die Bewertung des Ansprechdrucks für den Druckbehältereinsatz an den MAWP des Behälters gebunden ist, während die Temperatur ebenfalls die Ventilauswahl und die Kapazitätsbewertung beeinflusst.
| Veranschaulichende Situation | Warum es unsicher ist, Abkürzungen zu nehmen | Technische Antwort |
|---|---|---|
| Eine Ersatzanfrage nennt nur den normalen Betriebsdruck des Behälters und den Ansprechdruck des alten Ventils. | Keiner der beiden Werte legt die dokumentierte zulässige Druckgrenze des Behälters fest. | Halten Sie die Ventilauswahl zurück, bis der Behälter-MAWP oder eine andere maßgebliche Druckgrundlage aus kontrollierten Behälterunterlagen bestätigt ist. |
MAWP ist eine wesentliche Eingangsgröße für den Überdruckschutz, sagt aber nicht geben an, wie viel Durchfluss das Ventil abblasen muss. Diese Frage gehört zur Entlastungsfallanalyse.

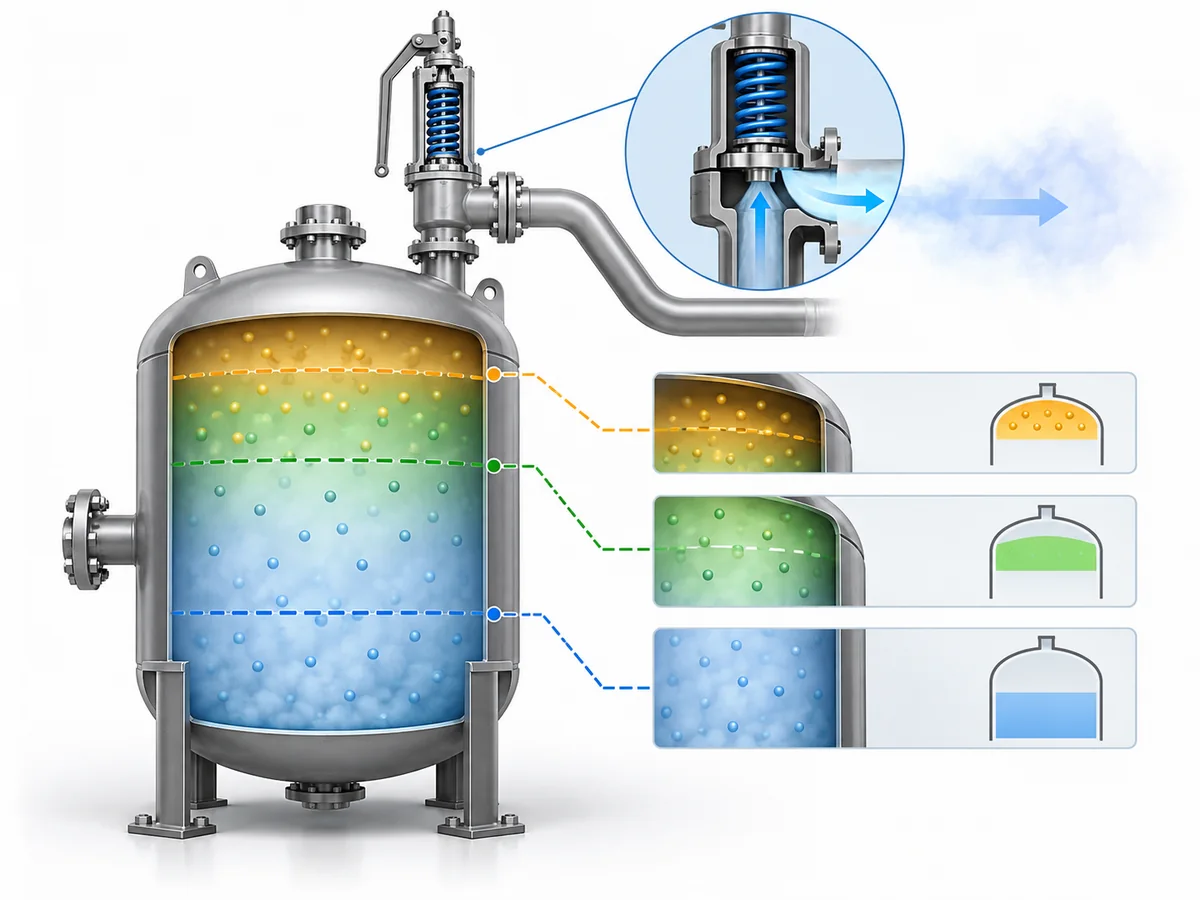

Zusammenhang zwischen Ansprechdruck und MAWP des Behälters
Der Ansprechdruck gehört zum Druckentlastungsventil; der MAWP gehört zum geschützten Behälter. Beide müssen nach den Regeln verglichen werden, die für die tatsächliche Installation gelten.
Für eine ASME-Druckbehälteranwendung, National Board-Richtlinie fasst das allgemeine ASME-Prinzip zusammen, dass mindestens ein geeignetes Druckentlastungsventil auf oder unter dem Behälter-MAWP eingestellt ist. Anordnungen mit mehreren Einrichtungen, zulässige Ansprechdrücke, Akkumulationsgrenzen und besondere Eventualfälle werden durch die geltenden Code-Regeln bestimmt und sollten nicht aus einem generischen Web-Prozentsatz rekonstruiert werden.
Diese Scope-Aussage ist wichtig. Der Artikel behauptet nicht, dass die gleiche Section VIII-Ansprechdruckanordnung für Kessel, Rohrleitungssysteme, Atmosphärentanks, Nicht-ASME-Behälter oder jede Jurisdiktion gilt.
| Begriff | Technische Referenz | Warum die Unterscheidung wichtig ist |
|---|---|---|
| Ansprechdruck | Der definierte ansteigende Zulaufdruckpunkt, an dem das Druckentlastungsventil seine spezifizierte Betriebscharakteristik zeigt | Er definiert das Ventilverhalten, nicht die Entlastungslast des Behälters oder die zertifizierte Abblaseleistung |
| Überdruck | Druckanstieg über den Ventileinstelldruck hinaus | Er bezieht sich auf den Einstelldruck des Geräts |
| Drucksteigerung (Accumulation) | Druckanstieg über den MAWP des geschützten Behälters während des Abblasens durch das/die Entlastungsventil(e) | Er bezieht sich auf MAWP, nicht auf den Einstelldruck |
| Abblasedruck | Einstelldruck plus der zutreffenden Überdruck am Eintritt des Entlastungsventils | Er ist eine der Bedingungen, die bei der Bewertung/Auslegung der Abblaseleistung verwendet werden |
Die Differenz zwischen Überdruck und Akkumulation ist besonders wichtig, weil die beiden Begriffe unterschiedliche Bezugsdrücke verwenden. Wenn ein Ventil für einen bestimmten Fall zufällig auf MAWP eingestellt ist, können die numerischen Druckanstiege übereinstimmen, die technischen Definitionen bleiben jedoch unterschiedlich. Eine Verwechslung kann zu einer falschen Abblasedruckbasis oder zu einer ungültigen Auslegung des zulässigen Behälterdrucks während des Ereignisses führen.
Die bessere ingenieurtechnische Frage lautet nicht “Welchen Prozentsatz über MAWP kann ich verwenden?”, sondern: Welche Einstelldruck-, Überdruck- und zulässige Akkumulationsbasis gilt für das Regelwerk, die Jurisdiktion, das Entlastungsszenario und die Geräteanordnung dieses Behälters?
Aktuell ASME BPVC Abschnitt XIII enthält Regeln für den Überdruckschutz von Druckgeräten und deckt Konstruktion, Werkstoffe, Prüfung, Kennzeichnung, Zertifizierung von Abblaseleistung/Strömungswiderstand, Installation und damit verbundene Schutzanforderungen von Druckentlastungseinrichtungen ab. Die Konstruktionsregeln des geschützten Behälters sowie die vom Projekt übernommene Ausgabe/Jurisdiktion müssen dennoch identifiziert werden und dürfen nicht aus diesem Artikel abgeleitet werden. Für einen breiteren Normenüberblick siehe die Leitfaden für Sicherheitsventilstandards.
Das Bestehen der Druckeinstellungsprüfung ist erforderlich. Sie ist nicht gleichbedeutend mit dem Nachweis, dass das Ventil genügend Durchfluss abblasen kann.
Warum ein korrekter Einstelldruck keine ausreichende Kapazität nachweist
Ein Sicherheitsventil für Druckbehälter muss mindestens bestehen zwei verschiedene technische Prüfungen bestehen: Druckeinstellungskompatibilität und Kapazitätseignung.
| Prüfen | Frage |
|---|---|
| Kompatibilität der Druckeinstellung | Spricht der Kandidat auf der korrekten Druckbasis für den geschützten Behälter und die Geräteanordnung an? |
| Kapazitätsauslegung | Kann der Kandidat den erforderlichen Durchfluss für den maßgeblichen Betrieb auf der anwendbaren Betriebs- und Nennbasis abblasen? |
Ein Ventil kann die erste Prüfung bestehen und die zweite nicht bestehen. Die Prüfdaten des National Board machen diesen Unterschied konkret: Druckeinstellungsleistung und Abblaseleistungsverhalten werden als separate Prüfergebnisse bewertet. Ein Gerät, das bei dem erforderlichen Druck öffnet, muss dennoch genügend Durchfluss abblasen, um einen weiteren Druckanstieg unter der anwendbaren Zertifizierungsbasis zu verhindern. Diskussion des National Board Prüflabors für Druckentlastungseinrichtungen.
Erforderliche Abblaseleistung gehört zum geschützten Prozess oder System. Es ist der Durchfluss, der für den maßgeblichen glaubhaften Überdruckfall abgeblasen werden muss, nachdem das Entlastungsszenario und die Entlastungsbedingungen festgelegt wurden.
Zertifizierte oder dokumentierte Abblaseleistung gehört zum Gerät. Für kapazitätszertifizierte Druckentlastungseinrichtungen des National Board, NB-18 ist die durchsuchbare Zertifizierungsressource für zertifizierte Gerätetypen und Hersteller-/Montageinformationen. Die NB-18 Vorwort besagt, dass die aufgeführten Kapazitätsnennwerte aus Tests relevanter Gerätetypen in vom National Board anerkannten Labors ermittelt und nur für die Bedingungen zertifiziert werden, unter denen sie erhalten wurden.
Für die Vorauswahl ist der Vergleich konzeptionell einfach: Die dokumentierte/zertifizierte Ventilleistung darf nicht geringer sein als die ermittelte erforderliche Abblaseleistung. Dieser Vergleich ist jedoch nur gültig, wenn beide Werte auf einer kompatiblen Basis für Medium, Druck, Temperatur und Nennstufe beruhen und wenn auch die Grenzen des installierten Systems akzeptabel sind.
| Veranschaulichende Situation | Versagensart in der Prüfung | Technische Antwort |
|---|---|---|
| Ein Kandidat ist für den erforderlichen Ansprechdruck verfügbar und hat denselben Nenn-Einlassanschluss wie das alte Ventil. | Die Beschaffungsprüfung endet, bevor die maßgebliche Entlastungslast und die anwendbare Ventilkapazität bestätigt werden. | Zuerst die erforderliche Abblaseleistung festlegen, dann mit dem Kapazitätsnachweis für die exakte Ventilkonfiguration und Servicegrundlage vergleichen. |
Anschlussgröße ist kein Leistungsnachweis
Eine Nenn-Einlassgröße sagt aus, wie das Ventil mechanisch angeschlossen wird. Sie allein sagt nichts über die Abblaseleistung der exakten Ventilbauart, Trim-/Öffnungskonfiguration, den Ansprechdruckbereich oder die Servicegrundlage aus.
Die korrekte Reihenfolge ist erforderliche Aufgabe zuerst → erforderliche Abblaseleistung zweitens → Kapazitätsnachweis des Kandidaten drittens → Anschluss- und Installationsprüfung danach.
Wenn der Einstelldruck korrekt ist, aber die zutreffende Leistung nicht nachgewiesen wurde, bleibt die Ventilauswahlentscheidung unvollständig.

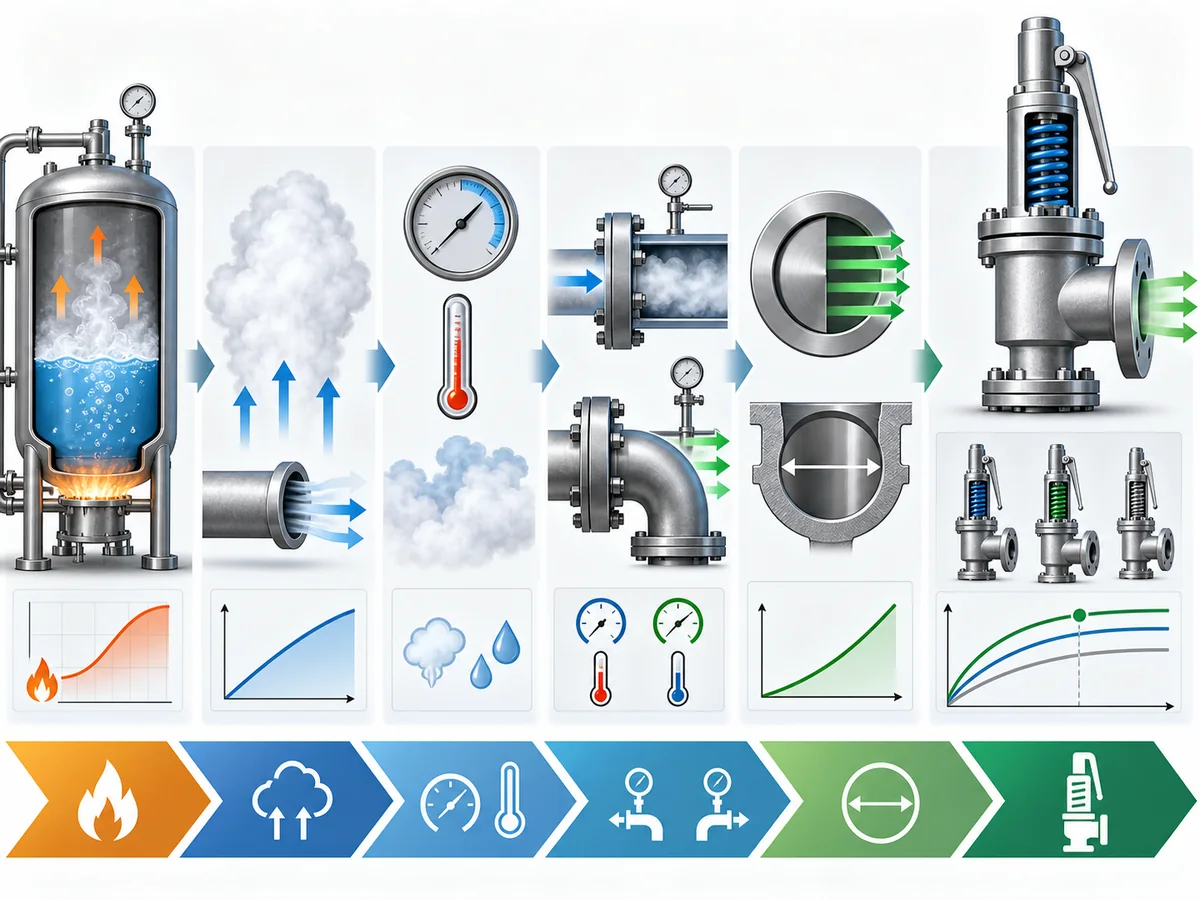

Wie die erforderliche Abblaseleistung für die Behälteraufgabe ermittelt wird
Die erforderliche Abblaseleistung ergibt sich nicht aus MAWP, Behälterstutzen-Nennweite oder der Größe des vorhandenen Sicherheitsventils. Sie ergibt sich aus der maßgebender Entlastungsfall.
Arbeiten Sie die Aufgabe in dieser Reihenfolge ab:
-
Den maßgeblichen Entlastungsfall festlegen. Ermitteln Sie, welche glaubhafte Bedingung die Überdruckanforderung für den geschützten Behälter erzeugt. Unterschiedliche Szenarien können unterschiedliche Entlastungslasten erzeugen, daher benötigen zwei Behälter mit derselben MAWP nicht zwangsläufig dieselbe Abblaseleistung.
-
Die erforderliche Entlastungslast festlegen. Sobald das maßgebende Szenario identifiziert ist, ist der für diesen Fall abzuführende Durchfluss zu berechnen. Dies ist die systemseitige Anforderung, die das Ventil letztlich erfüllen muss.
-
Das Fluid und den Entlastungszustand definieren. Gas oder Dampf, Dampf, Flüssigkeit und Zweiphasenbetrieb verwenden nicht automatisch dieselbe Auslegungsgrundlage. Fluidzusammensetzung und Phase gehören daher zur Berechnungsgrundlage.
-
Die Entlastungsbedingungen festlegen. Ablasedruck, Abblasetemperatur und die für die gewählte Auslegungsmethode erforderlichen Stoffdaten müssen definiert werden, bevor die erforderliche Durchflussfläche oder eine mögliche Abblaseleistung sinnvoll bewertet werden kann.
-
Gegen die festgelegte Anforderung auslegen. Erst wenn die Betriebs- und Entlastungsbedingungen bekannt sind, kann das anwendbare Auslegungsverfahren die erforderliche Durchflussfläche bestimmen und den Vergleich mit der Kapazität der in Frage kommenden Ventile unterstützen.
Wo die Richtlinie für Erdöl/Raffinerie gilt, API Standard 521 bietet Richtlinien, Empfehlungen und Alternativen für Druckentlastungs- und Druckablasseinrichtungen in LNG-Terminals, petrochemischen Anlagen, Gasanlagen und anderen Anlagen der Erdölproduktion. Es ist kein universelles Druckbehälter-Regelwerk für jede Branche oder Gerichtsbarkeit.
Auch API 520 Teil I ist ein Standard zur Auslegung und Auswahl von Druckentlastungseinrichtungen in Raffinerien und verwandten Industrien. API führt Teil I derzeit als 10. Ausgabe. Dieser Leitfaden endet bewusst vor detaillierten Gleichungen, Koeffizienten, Berechnungen der wirksamen Fläche und der endgültigen Wahl des Ventilquerschnitts.
| Veranschaulichende Situation | Warum die Unterlagen zum bisherigen Ventil unzureichend sein können | Technische Antwort |
|---|---|---|
| Eine Erweiterung der Prozesskapazität, eine Änderung der Versorgungsmedien oder des Zulaufs oder eine andere Anlagenänderung verändert die maßgebliche Entlastungslast, obwohl MAWP des Behälters und Ansprechdruck des Ventils gleich bleiben. | Unveränderte MAWP und unveränderter Ansprechdruck beweisen nicht, dass die bisherige Abblaseleistung den neuen maßgeblichen Fall weiterhin abdeckt. | Prüfen Sie die glaubhaften Entlastungsszenarien und die erforderliche Abblaseleistung erneut und bewerten Sie anschließend die Ventilkapazität und das installierte System neu. |
Für die detaillierte Auslegung nutzen Sie den Leitfaden zur Auslegung von Sicherheitsventilen.
Die MAWP legt eine Druckgrenze fest. Der maßgebliche Entlastungsfall bestimmt den erforderlichen Durchfluss. Die zertifizierte oder dokumentierte Ventilkapazität dient als Nachweis, dass ein bestimmtes Ventil diese Anforderung unter den anwendbaren Bewertungsbedingungen erfüllen kann.
Prüfen Sie die Einbaubedingungen, bevor Sie die Kapazitätsübereinstimmung akzeptieren
Auch wenn die anwendbare dokumentierte Leistung des Kandidaten größer als die erforderliche Leistung ist, ist die Prüfung nicht abgeschlossen. Der Leistungsnachweis muss sich auf die tatsächlichen Betrieb und das installierte System.
Fluidphase und Entlastungsbedingungen
Zunächst ist zu prüfen, ob die Leistungsgrundlage mit dem tatsächlichen Fluid, der Phase, dem Entlastungsdruck und der Entlastungstemperatur kompatibel ist. Gas/Dampf, Dampf, Flüssigkeit und Zweiphasen-Entlastung können unterschiedliche Methoden und Gerätedaten erfordern. Eine Katalog-Leistungsangabe ohne Bezug zu Fluid und Nennbedingungen ist kein ausreichender Nachweis für die Auswahl.
Die Temperaturanwendungshinweise des National Board weisen darauf hin, dass die Typenschild-Leistung unter definierten Standard-Prüfbedingungen angegeben wird und dass die Betriebstemperatur eine Umrechnung/Bewertung erfordern kann, bevor festgestellt wird, ob das Ventil für den tatsächlichen Einsatz korrekt dimensioniert ist. Das ist eine gute Erinnerung daran, dass die zertifizierte Leistung keine kontextfreie Zahl ist. Temperaturbetrachtungen des National Board für die PRV-Anwendung.
Bedingungen auf der Einlassseite
Ein Sicherheitsventil arbeitet nicht unabhängig von der Rohrleitung zwischen dem geschützten Behälter und seinem Einlass. Einlassdruckverlust, Leitungsgeometrie, Fittings und dynamische Wechselwirkungen können die Ventilstabilität und den Druck beeinflussen, der während eines Entlastungsereignisses tatsächlich am Ventileinlass anliegt.
Soweit sein Anwendungsbereich für Raffinerien und verwandte Industrien gilt, API 520 Teil II behandelt die Installation von Druckentlastungseinrichtungen als eigenständige ingenieurtechnische Aufgabe und enthält Bestimmungen für die technische Analyse der Installation. Der derzeit von API veröffentlichte Teil II liegt in der 7. Ausgabe vor; der API-Normenplan nennt außerdem eine 8. Ausgabe in Entwicklung.
Dieser Artikel nennt bewusst keinen allgemeingültigen Prozentsatz für den Druckverlust am Ventileinlass. Die zulässige Grundlage hängt von der maßgeblichen Vorschrift oder Norm, dem Ventiltyp, dem Einsatzfall und dem dynamischen Verhalten des Systems ab.
Gegendruck auf der Auslassseite und Abblasebedingungen
Die technische Terminologie von Emerson für Sicherheitsventile unterscheidet Überlagerter Gegendruck, der bereits vor dem Ansprechen des Ventils an dessen Auslass anliegt, von Aufbauender Gegendruck, der sich aufgrund der Strömung durch das Abblasesystem nach dem Öffnen des Ventils aufbaut.
Gegendruck kann das Öffnungsverhalten, die erreichbare Abblaseleistung, das Schließen und Wiedersitzen sowie die Eignung einer bestimmten Ventilausführung beeinflussen. Ausmaß und Wirkung hängen von der Ventilkonstruktion und dem Abblasesystem ab; ein einheitlicher pauschaler Abschlag auf die Kapazität aller Ventile ist nicht zulässig.
Der Vorwort zum National Board NB-18 zeigt eine wichtige Grenze der Kapazitätsangaben auf: Die Kapazität ist nur für die Bedingungen zertifiziert, unter denen sie ermittelt wurde. Bei der Auswahl eines Geräts für den Einsatz müssen die Installations- und Betriebsbedingungen weiterhin berücksichtigt werden.
| Veranschaulichende Situation | Auswahlrisiko | Technische Antwort |
|---|---|---|
| Ein vorhandenes Ventil blies ursprünglich über einen einfachen Auslass ab. Nach einem Anlagenumbau wird das Ersatzventil jedoch an einen gemeinsamen Entlastungssammler angeschlossen. | Die Grundlage für überlagerten und aufgebauten Gegendruck kann sich dadurch ändern, obwohl MAWP, Ansprechdruck und erforderliche Entlastungslast unverändert bleiben. | Prüfen Sie das geänderte Auslasssystem und bestätigen Sie, dass die vorgeschlagene Ventilausführung und die Nachweise für ihre Abblaseleistung weiterhin anwendbar sind. |
Die Auswahlfrage lautet nicht einfach “Übersteigt der Durchflusswert meinen erforderlichen Durchfluss?” Sondern: Gilt dieser Durchflussnachweis für dieses Fluid, diese Entlastungsbedingung und dieses installierte Einlass-/Auslasssystem?
Eine ausführlichere Betrachtung dieser Frage des installierten Systems finden Sie unter Gegendruck und Faltenbalg.
Was vor der Annahme eines Sicherheitsventil-Kandidaten oder dem Versand einer Anfrage zu bestätigen ist
An dieser Stelle sollte eine Anfrage nicht mehr nur lauten: “Benötige ein Sicherheitsventil für einen Druckbehälter bei X Druck.” Ein Lieferant oder verantwortlicher Ingenieur benötigt ausreichende Informationen, um dasselbe Druckentlastungsproblem zu prüfen, das die Anforderung ergeben hat.
Basis des geschützten Betriebsmittels
- Identifikation des geschützten Behälters oder Geräts
- Dokumentierte MAWP oder andere maßgebliche Druckbasis des Behälters
- Auslegungsdruck, sofern relevant
- Angaben zum Betriebsdruck
- Bauvorschrift, im Projekt verwendete Ausgabe und zuständige Rechtsordnung, soweit anwendbar
- Relevante Temperaturbasis
Basis der Entlastungsaufgabe
- Maßgebliches glaubhaftes Entlastungsszenario
- Erforderliche Abblaseleistung
- Medium und Zusammensetzung, falls erforderlich
- Zustand beim Abblasen: Gas/Dampf, Wasserdampf, Flüssigkeit oder Zweiphasenströmung
- Basis des Entlastungsdrucks
- Entlastungstemperatur und weitere erforderliche Auslegungsdaten
Nachweise zu Kandidaten- und installiertem System
- Erforderlicher Einstelldruck oder Basis der Projektauslegung
- Anwendbare dokumentierte oder zertifizierte Abblaseleistung des konkreten Kandidaten
- Prüfmedium der Kapazitätsbestimmung, Referenzbedingungen und Bewertungs- oder Zertifizierungsgrundlage
- Projektbedingte Zertifizierung oder Dokumentation
- Ventilausführung und relevante Druck- und Temperaturgrenzen
- Verträglichkeit von Werkstoffen, Innenteilen, Sitz und Dichtungen, soweit erforderlich
- Einlass- und Auslassanschlüsse sowie Anbindung an die Rohrleitungen
- Bedingungen des Einlasssystems
- Ziel des Abblasens und erwarteter überlagerter oder aufgebauter Gegendruck
Bei Druckentlastungseinrichtungen mit nach ASME/National Board zertifizierter Abblaseleistung kann NB-18 zur Prüfung zertifizierter Gerätetypen und der Angaben zu Hersteller oder Montagebetrieb verwendet werden. Dieser Zertifizierungsnachweis bestimmt jedoch nicht die im Projekt erforderliche Entlastungslast: Die anlagenseitige Berechnung und die geräteseitige Zertifizierung beantworten unterschiedliche Fragen.
Der vollständige Beschaffungsprozess kann zusätzliche kaufmännische und dokumentarische Angaben erfordern; diese gehören in die Checkliste für die Sicherheitsventil-Anfrage. Dieser Abschnitt behandelt nur die Informationen, die erforderlich sind, um die Entscheidungskette MAWP → Ansprechdruck → Entlastungslast → erforderliche Abblaseleistung → Kapazität des Ventilkandidaten für eine belastbare Auswahl zu nutzen.
Die folgenden Begriffe bilden ein artikelspezifisches technisches Prüfraster. Sie sind keine von ASME, API oder dem National Board definierten Klassifizierungen.
| Status | Technische Bedeutung |
|---|---|
| FORTFAHREN | Die geprüften Eingaben zeigen keine bekannte Abweichung, sodass der Kandidat zur Detailplanung oder RFQ-Prüfung weitergeführt werden kann. |
| ZURÜCKSTELLEN (HOLD) | Eine entscheidungsrelevante Eingabe oder ein Nachweis ist ungeklärt; sie darf nicht durch eine Annahme ersetzt werden. |
| ABLEHNEN | Ein bekanntes Kandidatenmerkmal steht im Konflikt mit einer bekannten Projektanforderung. |
Wenn die MAWP oder die maßgebliche Druckbasis des Behälters unbekannt ist, lautet der Auswahlstatus ZURÜCKSTELLEN (HOLD). Wenn die erforderliche Abblaseleistung unbekannt ist, lautet der Auswahlstatus ebenfalls ZURÜCKSTELLEN (HOLD); die Flanschgröße ist kein ausreichender Ersatz für fehlende Angaben zur erforderlichen Abblaseleistung. Liegt die anwendbare dokumentierte oder zertifizierte Abblaseleistung des Ventilkandidaten unter der festgelegten erforderlichen Abblaseleistung, lautet die Entscheidung ABLEHNEN. Wenn die verfügbaren Prüfungen von Druck, Abblaseleistung, Werkstoffen und installiertem System keine bekannte Nichtübereinstimmung zeigen, ist für den Kandidaten folgender Schritt möglich: FORTFAHREN zur detaillierten technischen Prüfung.
PROCEED bedeutet nicht, dass das Ventil für die Installation freigegeben, für das Projekt normkonform oder endgültig abgenommen ist.
Wenn die Behältergrundlage, die Grundlage des Ansprechdrucks, der maßgebliche Entlastungsfall, die erforderliche Abblaseleistung, der Fluidzustand sowie die Einlass- und Auslassbedingungen vorliegen, ist der nächste Schritt eine Engineering-/RFQ-Prüfung statt der Auswahl eines Ventils allein anhand von Druck und Anschlussgröße.
Häufige Fragen zur Auswahl von Sicherheitsventilen für Druckbehälter
Was ist der Unterschied zwischen MAWP und Ansprechdruck eines Sicherheitsventils?
MAWP ist eine Druckgrenze des geschützten Behälters bei der jeweils maßgeblichen zugehörigen Temperatur. Der Ansprechdruck ist ein Betriebskennwert der Druckentlastungseinrichtung. Bei einem ASME-Druckbehälter werden beide nach den anwendbaren Code-Regeln verglichen; sie sind nicht derselbe Parameter, und keiner von beiden legt die erforderliche Abblaseleistung fest.
Was ist der Unterschied zwischen Überdruck und Drucksteigerung über die zulässige Gerätegrenze?
Der Überdruck bezieht sich auf den Ansprechdruck des Ventils. Die Druckakkumulation bezieht sich auf die MAWP des geschützten Geräts. In einer bestimmten Anordnung können die Zahlenwerte übereinstimmen, die technischen Definitionen und Bezugsdrücke bleiben jedoch verschieden.
Kann ein Sicherheitsventil den richtigen Ansprechdruck haben und dennoch zu klein ausgelegt sein?
Ja. Ansprechverhalten und Abblaseleistung werden getrennt geprüft. Ein Ventil kann beim richtigen Druck ansprechen und trotzdem für die maßgebliche Entlastungslast eine unzureichende anwendbare Abblaseleistung besitzen.
Reicht die Anschlussgröße für die Auswahl eines Druckbehälter-Sicherheitsventils aus?
Nein. Die Anschlussgröße legt die Abblaseleistung nicht fest. Bei der Prüfung sind das maßgebliche Entlastungsszenario, die erforderliche Kapazität, der Zustand des Mediums, die Entlastungsbedingungen, der Kapazitätsnachweis des Ventils sowie das installierte Einlass- und Auslasssystem zu berücksichtigen.
Was ist die zertifizierte Entlastungskapazität?
Bei geeigneten ASME/National Board-Druckentlastungseinrichtungen ist die zertifizierte Kapazität eine Geräteeigenschaft, die im anwendbaren Zertifizierungs- und Prüfprogramm unter festgelegten Bedingungen ermittelt wurde. Sie ist ein Nachweis für das Gerät und darf nicht mit der im Projekt erforderlichen Abblaseleistung verwechselt werden.
Wie beeinflusst Gegendruck die Auswahl eines Sicherheitsventils?
Überlagerter oder aufgebauter Gegendruck kann das Ventilverhalten und die Anwendbarkeit der Kapazitätsdaten beeinflussen. Seine Auswirkung hängt von der Ventilkonstruktion und dem Abblasesystem ab, daher sollten Auslass- und Sammelleitungsbedingungen in die Bewertung der Kandidaten einbezogen werden, anstatt mit einer pauschalen Reduzierungsannahme behandelt zu werden.
Welche Normen gelten für die Auswahl von Sicherheitsventilen an Druckbehältern?
Die Antwort hängt vom Konstruktionscode des Behälters, der Branche und der Rechtsordnung ab. ASME BPVC Section VIII und Section XIII sind für den Überdruckschutz von ASME-Druckbehältern relevant; API 520/521 gelten innerhalb ihrer definierten Anwendungsbereiche in Raffinerien, Petrochemie und verwandten Bereichen; National Board-Programme unterstützen Rahmenwerke für Kapazitätszertifizierung, Inspektion und Reparatur. Das Projekt sollte die maßgebliche Ausgabe und Rechtsordnung bestätigen, anstatt eine Norm als global universell zu behandeln.
Was sollte in eine Anfrage für ein Sicherheitsventil an einem Druckbehälter aufgenommen werden?
Mindestens anzugeben sind: die Grundlage des geschützten Behälters, MAWP oder maßgebliche Druckgrenze, die geforderte Grundlage des Ansprechdrucks, der maßgebliche Entlastungsfall, die erforderliche Abblaseleistung, Fluid/Zustand, Entlastungsbedingungen, Informationen zum Einlass-/Auslasssystem, Gegendruck sofern zutreffend, Werkstoff-/Serviceanforderungen sowie die vom Kandidatenlieferanten geforderte Zertifizierung/Dokumentation.
