背压对弹簧式安全阀性能的影响

背压在弹簧式安全阀中的含义

在安全阀系统中，背压不仅仅是“阀门之后的压力”。它是阀门出口和排放系统处的压力条件，可能对抗阀门的开启和流动行为。对于弹簧式安全阀，弹簧将阀瓣推向阀座。入口压力推动阀瓣开启。当存在出口压力时，根据阀门设计，它可能改变作用在阀瓣和内部运动部件上的净力。

这一点很重要，因为阀门应能在规定条件下在指定的整定压力下开启，达到足够的开启高度以泄放所需负荷，排放所需的泄放量，在无严重振颤或抖动的情况下运行，在压力降低后正确回座，并在运行后保持可接受的阀座密封性。

叠加背压与排放背压

工程第一步是将叠加背压与排放背压区分开来。两者并不相同，在询价时不应合并为一个笼统的“出口压力”值。

简化工程示意图，仅供参考；实际背压须按项目进行计算。

对采购方而言，实用原则很简单：不要只写“有背压”或“出口封闭”。应提供背压类型、范围、来源及计算依据。

背压如何改变力平衡

常规弹簧式安全阀依靠弹簧力将阀瓣压紧在阀座上。当进口压力产生的向上作用力克服向下的关闭力时，阀门开启。出口压力会在暴露于排放侧的内部表面上产生附加作用力。根据阀门结构的不同，这可能改变阀门开始开启时的实际压力、阀瓣升程、排放过程中的稳定性以及回座情况。

这并不意味着所有弹簧式安全阀在背压下都会失效。当出口压力较低、可预测且处于阀门及项目限值范围内时，许多工况可成功采用常规弹簧式安全阀。问题往往始于将出口系统视为简单的管道连接，而非承压排放管网。

仅为说明用简化剖面图；所选型号的几何尺寸与排量需依据制造商数据。

背压对弹簧式安全阀性能的影响

本表为工程筛选工具，并非最终定径计算。最终选型取决于实际工况数据、制造商数据、适用标准版本及项目审批。

常规弹簧式安全阀可接受的工况

当工况条件及排放系统不会对所选阀门造成背压问题时，常规弹簧式安全阀可能适用。典型有利条件包括：通过短距离、支撑良好的出口管线排放至大气；背压积聚低且可预测；阀门开启前无显著附加背压；不与其他泄放装置共用排放总管；入口压力损失可接受；介质与温度兼容；所需泄放量已根据制造商数据确认。

即使在简单排放系统中，也不应仅凭连接尺寸选阀。仍需核对所需泄放量、整定压力、介质、温度及进出口管道。若阀门用于替换旧阀，旧铭牌及法兰尺寸可作为识别数据，但不能证明旧阀选型正确，也不能证明替换阀在当前泄放工况下能正确运行。

当背压要求采用不同设计或进行系统复核时

当出口压力较高、波动、难以预测或由受限排放路径造成时，背压将成为重要的选型问题。在此类情况下，部分项目仍可能采用常规弹簧式安全阀，但不应默认其适用。

选型的关键问题不是“哪种阀门类型总是更好？”，而是“在主导泄放工况下，结合实际出口压力和排放系统，哪种阀门配置能够保护该设备？”

波纹管平衡式安全阀：何时考虑选用

当背压会影响常规弹簧式安全阀时，通常可考虑采用波纹管平衡式安全阀。波纹管通过隔离或平衡部分受压面积，减小背压对阀瓣力平衡的影响。在存在叠加背压或排放背压、否则会影响开启和排量的工况中，这可改善性能。

当总背压不可忽略、封闭排放系统中存在叠加背压、长排放管线或阻力较大的排放管线预计会产生排放背压，或出口接入公共集管、火炬、洗涤器或放空系统时，可考虑选用波纹管平衡式结构。

但波纹管平衡式安全阀并非通用解决方案。波纹管材质、疲劳工况、耐腐蚀性能、温度限制、阀盖泄放口布置以及检查/维护要求均需逐项确认。除非所选结构型式及制造商说明明确支持，否则不得封堵阀盖泄放口。产品级选型审查请参见 波纹管平衡式安全阀 和 背压平衡式安全阀.

先导式安全阀：何时需要复核

当工况要求采用不同的工作原理、更高的操作压力裕量、更大的排量配置，或需要在特定背压条件下具有特定设计响应时，可考虑采用先导式安全阀。先导式设计通过先导阀控制主阀活塞或阀帽上方的压力，而不是仅依靠直接作用于阀瓣的弹簧力。

当操作压力接近整定压力、所需排量相对于可用的弹簧式方案较大、应用需要不同的开启/关闭特性，或项目可接受先导管路、取压管路及维护带来的额外复杂性时，可考虑采用先导式阀门。

先导式设计也存在局限。必须考虑先导管路、取压管路、过滤器、阀帽压力、对污物的敏感性、冻结风险、介质兼容性及维护可达性。如需对比，请参见 弹簧式与先导式安全阀对比 和 先导式安全阀.

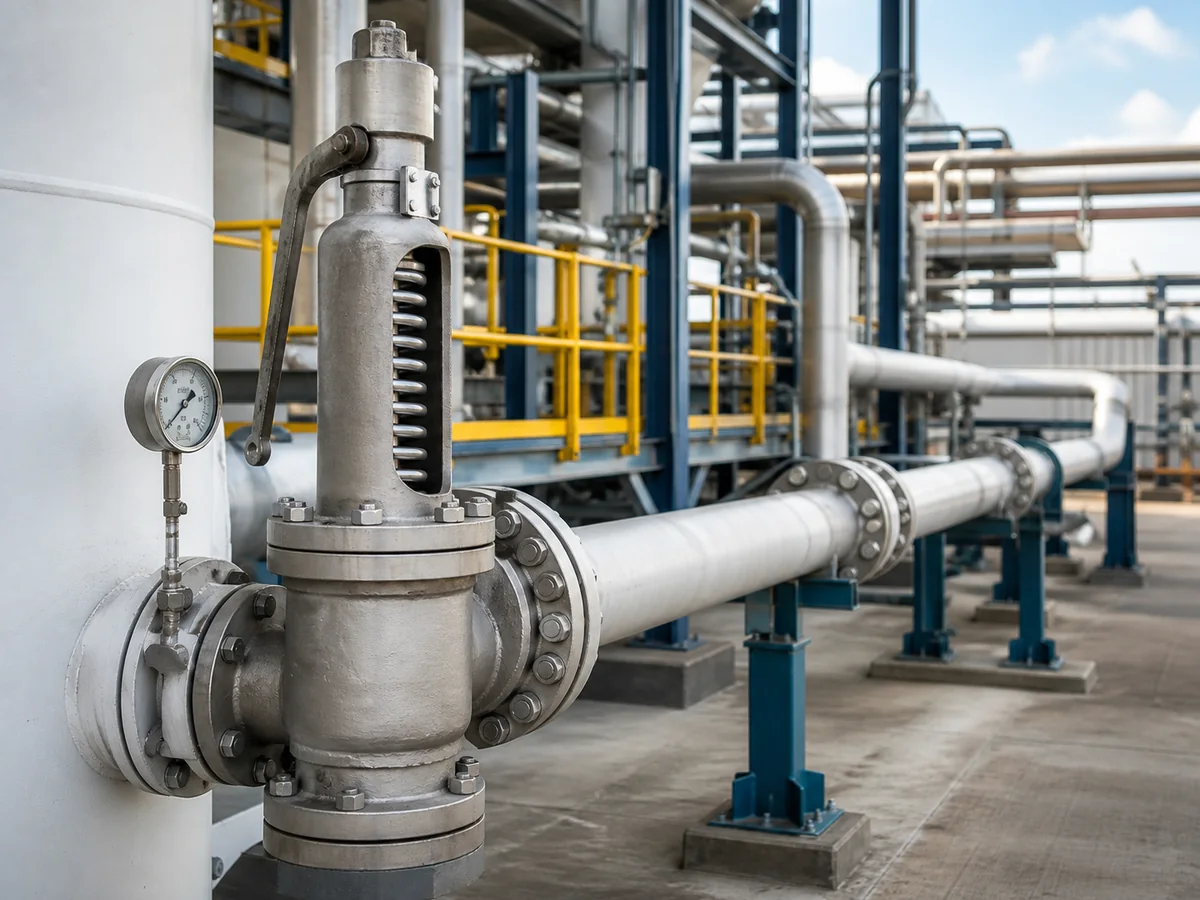

排放管道：背压问题的常见来源

背压通常由排放系统而非阀门本身产生。长管道、出口管径偏小、多个弯头、异径管、消音器、垂直排放管、共用集管、密闭排放系统以及火炬或洗涤器连接，都会在泄放过程中增大出口压力。

简化排放布置；最终安装需结合项目管道及水力计算进行复核。

安全的排放系统应复核出口管径及当量长度、管件、分支连接、消音器压降、泄放前及泄放期间共用集管压力、同时泄放工况、排液、反作用力、管道支撑、安全排放方向、出口连接等级及材料相容性。

背压与认证泄放能力

认证或记录的泄放能力仅在规定条件下才有意义。若背压超出选阀所依据的条件，实际泄放性能可能与预期排量不符。当买方仅提供进出口尺寸和整定压力时，这一点尤为重要。

询价前，应区分所需泄放量、所选阀门排量、认证或记录的泄放能力、连接尺寸和背压。所需泄放量是需求侧。认证或记录的泄放能力是所选阀门在规定条件下的排量依据。连接尺寸仅为机械接口。背压是可能影响流量和稳定性的出口压力条件。

排量校核请参见 ZOBAI 的指南 安全阀定径与认证排量 和 API 520 安全阀定径.

培训用综合工程案例

某维护团队计划更换安装在压力容器上的弹簧式安全阀。旧阀门的进口和出口尺寸与拟选用的新阀门相同，整定压力似乎也一致。但是，在之前的一次装置改造中，排放管道已被改动，现在连接到封闭式排放总管，而不再通过短距离大气排放口排放。

这并非简单的同规格更换。工程师应在开启前确认封闭式排放总管内是否存在叠加压力，在主导泄放工况下会产生多少积聚背压，所需泄放量是否仍与所选阀门数据相符，常规弹簧式安全阀是否仍然适用，以及是否应评估波纹管平衡式或先导式设计。

本工况为简化培训示例，并非真实客户案例，不应据此推断任何排量值。

背压应用中的常见错误

错误 1：将出口尺寸视为背压控制手段

出口连接尺寸更大并不自动意味着排放系统具有可接受的背压。必须审查完整出口路径，包括管道长度、管件、消音器、集合管及排放去向。

错误 2：将所有出口压力合并为一个数值

应区分叠加背压与积聚背压。前者在安全阀开启前即已存在；后者在排放流动过程中产生。

错误 3：认为波纹管可解决所有背压问题

波纹管平衡式安全阀可减轻某些背压影响，但波纹管材质、疲劳、腐蚀、阀盖泄放、温度及检验均需审查。

错误 4：忽略进口压力损失

背压只是稳定性的一方面。过大的进口压力损失同样可能导致颤振和性能不良。进口与出口管道应一并审查。

错误 5：仅按铭牌尺寸更换旧阀

旧铭牌数据具有参考价值，但旧安装工况可能已发生变化。更换前应确认被保护设备、泄放工况、所需排量及排放系统。

标准能做什么、不能做什么

标准和推荐做法有助于工程师沟通选型、安装、试验和文件要求。API 520 常用于定径、选型和安装方面的讨论。API 521 用于泄放和降压系统讨论，包括火炬和放空系统的考虑。ASME、ISO、EN/DIN、GB 及项目规范可能根据被保护设备和所在辖区提出附加要求。

但是，标准引用并不能自动证明所选阀门适用于具体应用。所选阀门仍须对照实际运行数据、泄放工况、所需排量、泄放温度、背压、进出口管道、材料相容性、制造商数据和项目要求进行核查。标准背景参见 API 521 压力泄放系统 和 ASME安全阀标准.
