Scénario de décharge avec refoulement obstrué : vérifications de la capacité et du système

Apprenez à définir un scénario de décharge pour sortie bloquée, à établir le débit de décharge requis, à le distinguer de la capacité de la soupape et à vérifier les conditions d'entrée, de contre-pression et de documentation.

Scénario de décharge conceptuel avec sortie obstruée montrant l'enceinte de pression protégée, l'afflux continu, la sortie de procédé fermée et un chemin de décharge séparé.

Un scénario de décharge pour obturation de sortie doit partir du système protégé et de la source crédible de surpression, et non d'une taille nominale de soupape de sûreté. La démarche d'ingénierie consiste à définir la limite de pression, à déterminer si le débit, la pression ou l'énergie peuvent continuer à pénétrer dans cette limite après indisponibilité de la sortie, à établir la charge de décharge requise aux conditions de décharge applicables, puis seulement à vérifier que le dispositif de décharge retenu et son système d'entrée et de sortie peuvent supporter cette exigence.

Cette distinction est importante car une “ obturation de sortie ” n'est que la condition initiatrice. Elle ne définit pas à elle seule le débit de décharge. Le résultat peut varier selon la capacité de pression de la source amont, le comportement d'une pompe ou d'un compresseur lorsque la pression du système augmente, la possibilité de créditer légitimement un chemin d'écoulement alternatif, la phase du fluide et la température de décharge, ainsi que les pertes de charge de part et d'autre de la soupape de décharge.

L'objectif pratique n'est donc pas simplement de répondre à la question “ Quelle taille de soupape de sûreté faut-il ? ”. Il s'agit de construire une chaîne traçable depuis le scénario crédible de surpression jusqu'à la charge de décharge requise, puis depuis cette charge jusqu'à la capacité documentée de la soupape et à l'adéquation du système installé.

Limite d'ingénierie : La discussion ci-dessous présente une méthode générale de révision de la décharge. pour obturation de sortie. Elle ne remplace ni un calcul de décharge propre au projet, ni le code ou la spécification de projet applicable, ni les données de capacité du fabricant, ni l'acceptation par les autorités compétentes. L'édition applicable de la norme et la base de pression du projet doivent être confirmées pour l'installation réelle.

Scénario de décharge pour obturation de sortie : définir la limite protégée

La première décision ne porte pas sur la taille de la soupape. Elle porte sur la limite à protéger.

Un appareil à pression, un côté d'échangeur de chaleur, un séparateur, un tronçon de tuyauterie, un système de refoulement de compresseur, un skid ou tout autre système contenant de la pression peut être raccordé à plusieurs chemins d'entrée et de sortie. La fermeture d'une vanne en aval ne permet pas à elle seule de savoir quel équipement montera en pression, quels volumes restent connectés ou quelles sources peuvent continuer à apporter de la masse ou de l'énergie.

Partez de la configuration actuelle du procédé et identifiez la limite de pression protégée. Cela signifie établir quels équipements et tuyauteries restent connectés en pression pendant la condition d'obturation, où se produit le restriction ou la fermeture, quelles vannes d'isolement sont ouvertes ou fermées dans le scénario crédible, et quelles sources d'entrée restent capables d'alimenter le système.

Cette vision système évite une erreur de dimensionnement courante : prendre le débit traversant une conduite en fonctionnement normal et supposer qu'il correspond automatiquement à l'exigence de décharge pour obturation de sortie. Le débit de fonctionnement normal décrit un état de fonctionnement. Une obturation de sortie crée une condition pression-débit différente, et la source peut réagir différemment lorsque la pression augmente.

Le même raisonnement s'applique aux sorties alternatives. Une voie de procédé parallèle, une ligne de recyclage, une dérivation, un évent, une vanne de régulation ou tout autre chemin d'écoulement ne doit pas être crédité simplement parce qu'il figure sur le P&ID. Sa disponibilité réelle et sa capacité hydraulique doivent être justifiables pour le scénario évalué.

Une façon utile de délimiter le cadre consiste à poser quatre questions :

  1. Quel équipement sous pression est protégé ?
  2. Quelle sortie ou quel chemin d'écoulement se trouve obstrué ou sensiblement restreint ?
  3. Quelles sources peuvent continuer à apporter de la pression, du débit ou de l'énergie ?
  4. Quels autres chemins peuvent réellement rester disponibles dans le même événement crédible ?

Tant que ces questions n'ont pas de réponse, le calcul de la charge de décharge n'est pas encore rattaché à un système défini.

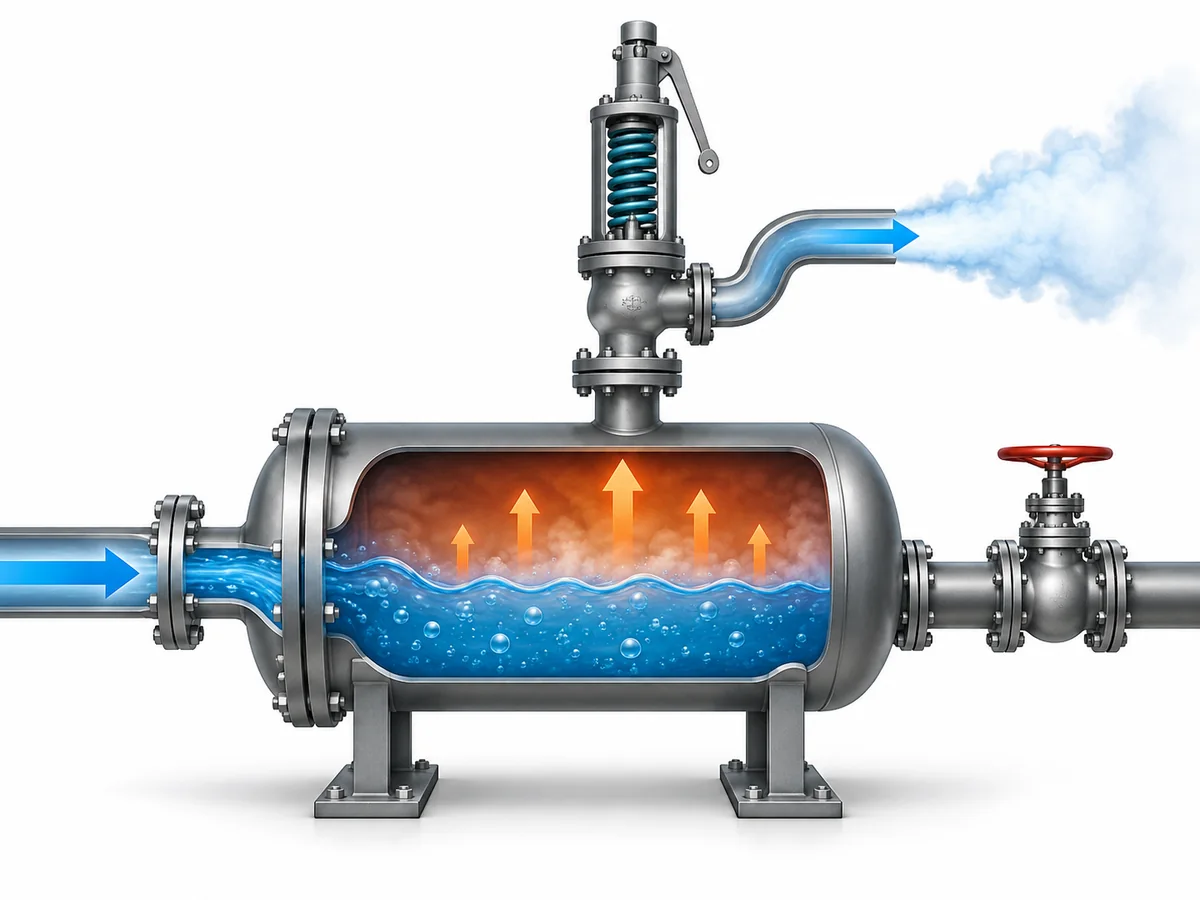

Scénario de décharge conceptuel avec sortie obstruée montrant l'enceinte de pression protégée, l'afflux continu, la sortie de procédé fermée et un chemin de décharge séparé.
Le scénario est ancré par une limite protégée définie, un apport entrant crédible continu, une sortie de procédé obstruée et un chemin de décharge disponible.

Déterminer si la sortie obstruée constitue un cas de surpression crédible

Une sortie fermée est une condition physique. Un scénario de décharge crédible exige en outre un mécanisme susceptible d'élever la pression dans la limite protégée.

La comparaison centrale porte donc sur la capacité de pression de la source crédible et sur la base de pression de l'équipement protégé. Si la source de pression ou d'énergie restante ne peut pas porter le système protégé au-dessus de sa base de pression admissible, la sortie obstruée peut ne pas constituer le cas de surpression déterminant. Si elle le peut, la tâche suivante consiste à quantifier la demande de décharge.

Cette distinction devient importante lorsque la source n'est pas une alimentation à pression constante.

Une pompe centrifuge, par exemple, ne produit pas une combinaison fixe de débit et de pression sur toute sa plage de fonctionnement. Lorsque la résistance en aval augmente, le point de fonctionnement se déplace sur les courbes de la pompe et du système. À l'arrêt, la pompe atteint une condition de débit nul. La hauteur manométrique à débit nul peut donc aider à établir si la pompe est capable de développer une pression suffisante pour créer un problème de surpression, mais elle ne constitue pas en soi le débit de décharge.

Cela signifie que deux questions différentes doivent rester distinctes :

  • La source peut-elle générer suffisamment de pression pour rendre le scénario crédible ?
  • Quel débit la source peut-elle fournir à la pression pertinente pour le calcul de décharge ?

Le même principe s'applique plus largement, mais le modèle de source réel est propre à chaque équipement. Les performances d'un compresseur, le débit d'une vanne de régulation, un récipient amont haute pression, la pression d'un réseau utilitaire ou une autre source de procédé ne peuvent pas simplement hériter d'une méthode de calcul propre à une pompe centrifuge. Chaque source doit être évaluée à l'aide de la relation de performance qui lui est propre et de la condition de décharge réelle.

Ne pas prendre automatiquement en compte les arrêts d'urgence ou les verrouillages

Un arrêt haute pression, un arrêt de sécurité, un verrouillage de régulation, une vanne d'isolement automatique, un système de recyclage ou un autre chemin de protection contre les surpressions peut influencer l'analyse du scénario. Sa présence ne constitue toutefois pas automatiquement une raison suffisante pour réduire ou éliminer le débit de décharge requis.

Toute prise en compte doit être justifiée par le code applicable ou la méthodologie du projet, ainsi que par l'architecture de protection réelle. Selon le projet, cela peut impliquer des questions sur l'indépendance, la fiabilité, la position de sécurité de la vanne, la réponse à l'événement initiateur, la capacité hydraulique disponible et la documentation.

La limite de rédaction sûre et d'ingénierie est simple : une protection ne peut influencer l'analyse du refoulement bouché que lorsque la base de calcul applicable autorise cette prise en compte et que la fonction de protection a été démontrée pour le scénario.

Sans cette confirmation, l'analyse de décharge ne doit pas supposer tacitement que le système de régulation empêchera toujours la surpression.

Établir le débit de décharge requis aux conditions de décharge

Une fois le scénario jugé crédible, la tâche suivante consiste à déterminer le besoin de décharge côté procédé.

La charge de décharge requise est fondamentalement un bilan du système. L'analyse consiste à déterminer quelle masse ou énergie peut continuer à pénétrer dans l'enceinte sous pression protégée, quel débit peut légitimement s'échapper par toute autre voie créditée, et quelle accumulation nette doit être évacuée par le système de décharge pour éviter une élévation de pression inacceptable.

C'est pourquoi le débit de service normal n'est pas automatiquement la bonne réponse.

Pour un cas de sortie bloquée entraîné par une pompe, un compresseur, une source de pression amont ou un système alimenté par vanne de régulation, le débit entrant pertinent doit être basé sur le comportement crédible de la source lorsque le système protégé approche de la condition de décharge applicable. La méthode exacte dépend de la source.

Pour une pompe centrifuge, cela signifie généralement examiner sa performance pression-débit plutôt que de substituer soit le débit de service normal, soit le point de refoulement nul comme débit de décharge. Le refoulement nul établit une capacité de pression à débit nul. Le débit crédible à une pression inférieure sur la même relation de performance peut être très différent.

Pour un autre type de source, des informations différentes peuvent contrôler le résultat. Un compresseur peut nécessiter des informations sur la carte de performance et le système de contrôle. Une vanne de régulation peut nécessiter la pression amont réelle, la pression de décharge aval, l'état du fluide et les données de débit de la vanne. Un récipient sous pression alimentant un autre système peut nécessiter une évaluation de la pression disponible et du chemin d'écoulement. L'article ne doit pas réduire ces différents mécanismes à une formule générique unique.

Le débit sortant restant doit être défendable

Supposons que la sortie normale soit bloquée mais qu'un autre chemin reste ouvert. Il peut être tentant de soustraire le débit normal de ce chemin du débit entrant et d'appeler la différence l'exigence de décharge.

Cela n'est justifié que lorsque le chemin restant est réellement disponible pendant le scénario et que sa capacité à la condition de pression pertinente a été établie. Un chemin qui devient restreint, change de position de contrôle, partage la défaillance initiatrice ou a une capacité hydraulique insuffisante ne peut pas être traité en toute sécurité comme une décharge garantie.

Une sortie partiellement restreinte mérite la même prudence. Elle n'est pas automatiquement équivalente à un système entièrement ouvert ou complètement bloqué. La capacité hydraulique restante doit être modélisée ou autrement établie pour la condition crédible.

L'état de décharge compte

Le calcul doit également représenter l'état du fluide à la décharge, et pas seulement la condition de service normal.

Les variables pertinentes peuvent inclure :

  • fluide et composition ;
  • liquide, vapeur, gaz, vapeur d'eau ou toute autre phase applicable ;
  • la pression de décharge ;
  • température de décharge ;
  • masse volumique et autres propriétés du fluide requises ;
  • comportement en flashing ou diphasique lorsque physiquement crédible.

Un refoulement obstrué ne doit pas être automatiquement présumé comme un cas uniquement liquide ou uniquement vapeur. La physique du système détermine l'état de décharge.

Une revue utile côté procédé peut donc être résumée comme suit :

Question d'ingénierie Ce qui doit être établi Pourquoi cela change la décision
Qu'est-ce qui reste raccordé ? Équipement protégé, tuyauterie, état d'isolement et voies alternatives Définit la limite de pression
Qu'est-ce qui continue à l'alimenter ? Pompe, compresseur, vanne de régulation, capacité, utilité ou autre source Établit le mécanisme de surpression
Cette source peut-elle dépasser la base de pression protégée ? Capacité de pression crédible de la source Détermine la crédibilité du scénario
Que peut fournir la source dans les conditions de décharge ? Performance de la source à la pression et à l'état pertinents Établit le débit d'entrée
Un autre chemin peut-il être pris en compte ? Disponibilité et capacité hydraulique Modifie l'accumulation nette
Quel est l'état du fluide à la décharge ? Phase, température et propriétés pertinentes Modifie la base de dimensionnement
Quelle est la charge nette finale ? Débit entrant crédible moins débit sortant justifiable, selon le cas Devient la charge de décharge requise

Ce tableau est un cadre de raisonnement, et non un substitut à la méthode de calcul applicable.

Scénario d'ingénierie représentatif

Considérons un récipient de procédé qui reçoit normalement du liquide d'une pompe centrifuge et refoule par une ligne en aval. Si cette sortie devient indisponible alors que la pompe continue de fonctionner, la première question est de savoir si la pompe peut élever la pression du récipient au-dessus de sa base de pression protégée.

Si la réponse est oui, la hauteur manométrique à débit nul ne définit pas à elle seule le débit de décharge, car le débit nul de la pompe est une condition sans écoulement. L'analyse du débit de décharge requis nécessite plutôt le débit crédible de la pompe à la pression correspondant au calcul de décharge, ainsi que tout débit sortant résiduel légitime de l'enceinte protégée.

L'exemple ne contient volontairement aucune pression de projet, aucun débit, aucun modèle de soupape ni aucun résultat. Ces valeurs doivent provenir du système réel.

Garder distincts la charge de décharge requise, la section d'écoulement et la capacité de la soupape

Une fois la charge de décharge requise établie, le problème d'ingénierie passe de la demande du système à vérification du dispositif de décharge.

Ces étapes ne doivent pas être fusionnées.

Charge de décharge requise correspond au débit que le système protégé doit évacuer par la voie de décharge pour le scénario déterminant.

Aire d'écoulement requise est la section d'écoulement calculée à partir de cette exigence selon la méthode de dimensionnement applicable méthode de dimensionnement et les conditions de décharge.

Orifice sélectionné ou section d'écoulement effective est une caractéristique du dispositif de décharge sélectionné.

Capacité de décharge certifiée ou documentée est la base de performance utilisée pour vérifier que le dispositif sélectionné peut effectivement atteindre ou dépasser l'exigence du système dans les conditions applicables.

Ces valeurs sont liées, mais elles ne sont pas interchangeables.

Plus important encore, la taille du raccordement n'est pas la capacité. Une soupape dont la bride d'entrée correspond physiquement à un piquage existant n'a pas pour autant démontré une section de décharge ou une capacité suffisantes. De même, le fait que deux soupapes partagent la même pression de tarage ne prouve pas qu'elles ont le même orifice, la même capacité certifiée, le même comportement de retombée ou la même réponse à la contre-pression.

La vérification de la capacité doit donc se lire logiquement dans un seul sens :

scénario crédible → débit de décharge requis → base de dimensionnement requise → dispositif sélectionné → vérification documentée de la capacité

Cette séquence clarifie également la répartition des responsabilités entre l'analyse du procédé et les données produit. L'étude du procédé ou de décharge établit ce que le système exige. La documentation du fabricant retenu établit ce que la configuration exacte de la soupape peut fournir.

Pour l'acceptation finale, l'identité du dispositif doit être suffisamment précise pour que la base de capacité s'applique réellement à la soupape considérée. Selon le système applicable, l'identité pertinente peut inclure la série de la soupape, l'orifice ou la section de passage effective, la pression de tarage, le fluide de service, les conditions de décharge et la base applicable de certification ou de documentation de capacité.

Une dimension de raccordement tirée d'un catalogue ou une soupape visuellement similaire ne constitue pas un substitut adéquat.

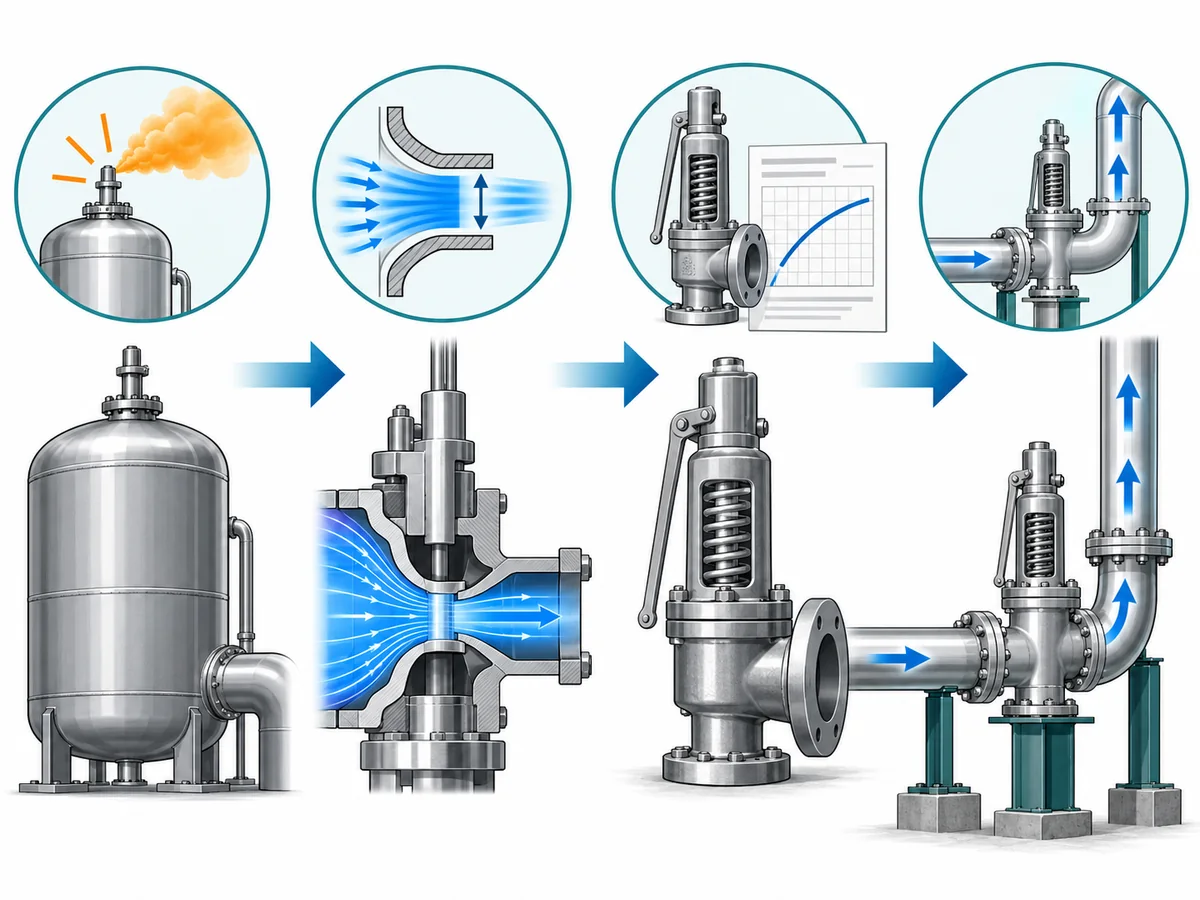

Chaîne conceptuelle allant de la charge de décharge requise pour sortie bloquée à la vérification du système installé, en passant par la section de dimensionnement et la capacité de soupape documentée.
Le débit de décharge requis, la section de dimensionnement, la capacité documentée de la soupape et la vérification du système installé sont des contrôles liés, et non des valeurs interchangeables.

Vérifier les conditions du système susceptibles de modifier la décision de capacité

Une soupape peut sembler adéquate lorsqu'elle est comparée uniquement à la charge requise du procédé et nécessiter néanmoins un examen d'ingénierie plus poussé une fois installée dans le système de décharge réel.

Le la tuyauterie d'entrée et de sortie font partie de ce système installé.

La perte de charge à l'entrée peut affecter la stabilité de la soupape

La pression est perdue entre l'équipement protégé et l'entrée de la soupape de décharge lorsque le fluide traverse la tuyauterie d'entrée. Une perte de charge irrécupérable excessive peut créer une interaction défavorable entre la pression du récipient et la pression régnant à l'entrée de la soupape, contribuant à un cyclage instable ou à un battement.

Pour les projets régis par l'API 520 Partie II, l'édition actuellement identifiée publiquement utilise une base de perte de charge irrécupérable à l'entrée de 3% au débit de décharge maximal, tout en prévoyant une approche par analyse d'ingénierie pour les installations appropriées. Ce chiffre ne doit pas être transposé aveuglément à chaque code, juridiction, configuration de soupape ou exception justifiée par l'ingénierie. L'édition du projet et la base de l'appareil ou de l'application doivent encore être confirmées.

La leçon pratique est plus large que le chiffre : ne pas terminer l'analyse de sortie bloquée au niveau du piquage process. Vérifier la perte de charge à travers le trajet d'entrée réel au débit de décharge requis.

Une tuyauterie d'entrée longue, des restrictions inutiles, des raccords sous-dimensionnés, des configurations d'isolement ou d'autres sources de résistance peuvent donc modifier la validité d'une sélection de dispositif de décharge par ailleurs adéquate.

La contre-pression doit être prise en compte dans l'évaluation de la capacité

Le côté refoulement nécessite une attention similaire.

Une soupape de décharge peut subir :

  • la contre-pression superposée, qui existe au refoulement avant l'ouverture de la soupape ; et
  • la contre-pression accumulée, qui se développe parce que le débit de décharge traverse la tuyauterie de refoulement ou le collecteur.

Ces pressions peuvent influencer le comportement de la soupape, la pression différentielle disponible, la capacité, la stabilité, le comportement de tarage ou de refermeture, ou l'adéquation d'une configuration de soupape particulière. L'effet exact dépend de la conception de la soupape et des limites documentées par le fabricant.

C'est pourquoi le choix d'une soupape équilibrée par soufflet ou pilotée ne doit pas être présenté comme une solution automatique aux effets de contre-pression sur les soupapes de sûreté à ressort. Ces conceptions ont leurs propres limites d'application, et la condition de décharge réelle doit encore être évaluée.

Si plusieurs dispositifs de décharge refoulent dans un collecteur commun, le cas de sortie bloquée doit également être vérifié par rapport à des charges simultanées crédibles. Les charges ne doivent pas être simplement additionnées parce que plusieurs soupapes existent, et la décharge simultanée ne doit pas être écartée sans analyse. Le scénario déterminant détermine si les événements peuvent se produire ensemble ; la condition résultante du système de décharge détermine la contre-pression correspondante.

Les conditions de décharge doivent rester cohérentes dans l'ensemble du calcul

La charge requise côté procédé, le calcul de dimensionnement du dispositif, la vérification de la capacité par le fabricant et l'examen du système de décharge doivent tous se référer à un ensemble cohérent de conditions de décharge.

Un calcul basé sur une phase et une température ne peut pas être vérifié en toute sécurité par rapport à des données de capacité qui supposent un état matériellement différent, sauf si la base de dimensionnement ou de capacité applicable tient explicitement compte de cette différence.

Cette vérification de cohérence est souvent plus importante que l'ajout d'une autre formule. Elle permet de détecter une classe d'erreurs dans lesquelles des valeurs individuellement raisonnables ont été tirées de conditions différentes et combinées en un calcul apparemment complet.

Clôturer l'examen par des vérifications du calcul, de la capacité et de la documentation

Un examen de sortie bloquée n'est prêt pour l'acceptation technique que lorsque le scénario, la charge requise, les données du dispositif de décharge et les hypothèses du système installé peuvent être rattachés à une base cohérente.

L'examen final doit préciser clairement ce qui a été calculé, ce qui a été sélectionné, ce qui a été documenté par le fabricant et ce qui reste dépendant du projet.

Un dossier d'examen ciblé doit normalement traiter les points suivants, le cas échéant :

  • l'équipement protégé et l'enveloppe de pression ;
  • la sortie bloquée ou restreinte faisant l'objet de l'évaluation ;
  • toutes les sources de pression ou de débit continues crédibles ;
  • la pression de service et la base applicable de pression de calcul ou de MAWP ;
  • la base de pression de tarage proposée ;
  • la base déterminante de surpression/d'accumulation ;
  • le fluide, la phase, la composition et la température de décharge selon les besoins ;
  • le calcul du débit de décharge requis et les hypothèses de sa source ;
  • tout chemin d'écoulement alternatif ou dispositif de protection crédité et la base de ce crédit ;
  • le dispositif de décharge retenu et l'identification de l'orifice/de la section d'écoulement ;
  • la capacité certifiée ou documentée applicable du fabricant ;
  • la perte de charge de la tuyauterie d'entrée ;
  • la contre-pression superposée et la contre-pression accumulée, selon le cas ;
  • les effets de collecteur commun lorsqu'une décharge simultanée crédible est en jeu ;
  • le code applicable, l'édition de la norme et la spécification du projet ;
  • les feuilles de calcul pertinentes, les fiches techniques, les plans, les informations de plaque signalétique et les enregistrements d'essais ou de certification requis.

Chaque projet n'utilise pas nécessairement le même dossier documentaire. L'objectif est la traçabilité : un autre réviseur qualifié doit pouvoir suivre le cheminement depuis l'événement de sortie bloquée jusqu'au débit de décharge requis, puis jusqu'au dispositif proposé et au système de décharge installé.

Ce sont également les informations dont un fabricant de soupapes ou un réviseur technique a besoin avant de pouvoir formuler une recommandation pertinente sur la capacité ou la configuration. Transmettre uniquement le diamètre nominal, la pression de tarage et les dimensions de raccordement laisse non résolue la partie la plus importante de la base de sélection.

Pour les achats, cette même distinction évite qu'une demande de prix ne transforme une question de sécurité des procédés non résolue en une simple demande de produit. Le débit de décharge requis doit être établi ou clairement identifié comme une donnée d'ingénierie en attente ; la capacité documentée du fournisseur peut alors être évaluée par rapport à celui-ci.

La question finale la plus pertinente n'est donc pas : “ Cette soupape est-elle adaptée à la ligne ? ”

La chaîne complète scénario-capacité démontre-t-elle que ce dispositif de décharge précis, installé dans ce système réel, peut protéger la limite de pression définie dans les conditions de sortie bloquée applicables ?

Si un maillon de cette chaîne repose encore sur une hypothèse — crédibilité du scénario, performance de la source, état de décharge, prise en compte des dispositifs de protection, perte à l'entrée, contre-pression ou capacité du fabricant — cette hypothèse doit rester visible jusqu'à sa vérification.

Un arrêt d'urgence, un déclenchement ou un interverrouillage de régulation peut-il être pris en compte dans un scénario de décharge pour sortie obturée ?

Potentiellement, mais pas automatiquement. La prise en compte ne doit se faire que si le code applicable ou la méthodologie du projet l'autorise et si la fonction de protection a été démontrée comme assurant la protection requise pour le même scénario crédible. Son indépendance, sa fiabilité, les actions des soupapes, sa réponse à l'événement initiateur et sa documentation peuvent tous compter. La simple présence d'un interverrouillage sur un P&ID ne suffit pas à supprimer une charge de décharge pour sortie bloquée.

Qu'est-ce qui change si la sortie est partiellement obstruée plutôt que complètement fermée ?

Une sortie partiellement obstruée peut conserver une certaine capacité hydraulique ; elle ne doit donc pas être automatiquement considérée comme entièrement ouverte ou entièrement bloquée. Le débit résiduel crédible doit être évalué à la condition de pression pertinente. Si ce débit sortant résiduel doit réduire le besoin de décharge, sa disponibilité et sa capacité hydraulique nécessitent un calcul justifiable ou une base de projet.

Pourquoi les performances de la pompe, du compresseur ou de la source en amont à la pression de décharge peuvent-elles être importantes ?

Étant donné que la source peut fournir un débit différent lorsque la pression du système varie. Pour une pompe centrifuge, par exemple, la hauteur d'arrêt correspond à une condition de pression à débit nul ; elle peut aider à déterminer si la pompe peut mettre l'équipement en surpression, mais elle ne définit pas le débit de décharge. Le débit de décharge requis doit être basé sur les performances crédibles de la source à la condition de décharge considérée. Les autres types de sources nécessitent leur propre base de performance appropriée.
