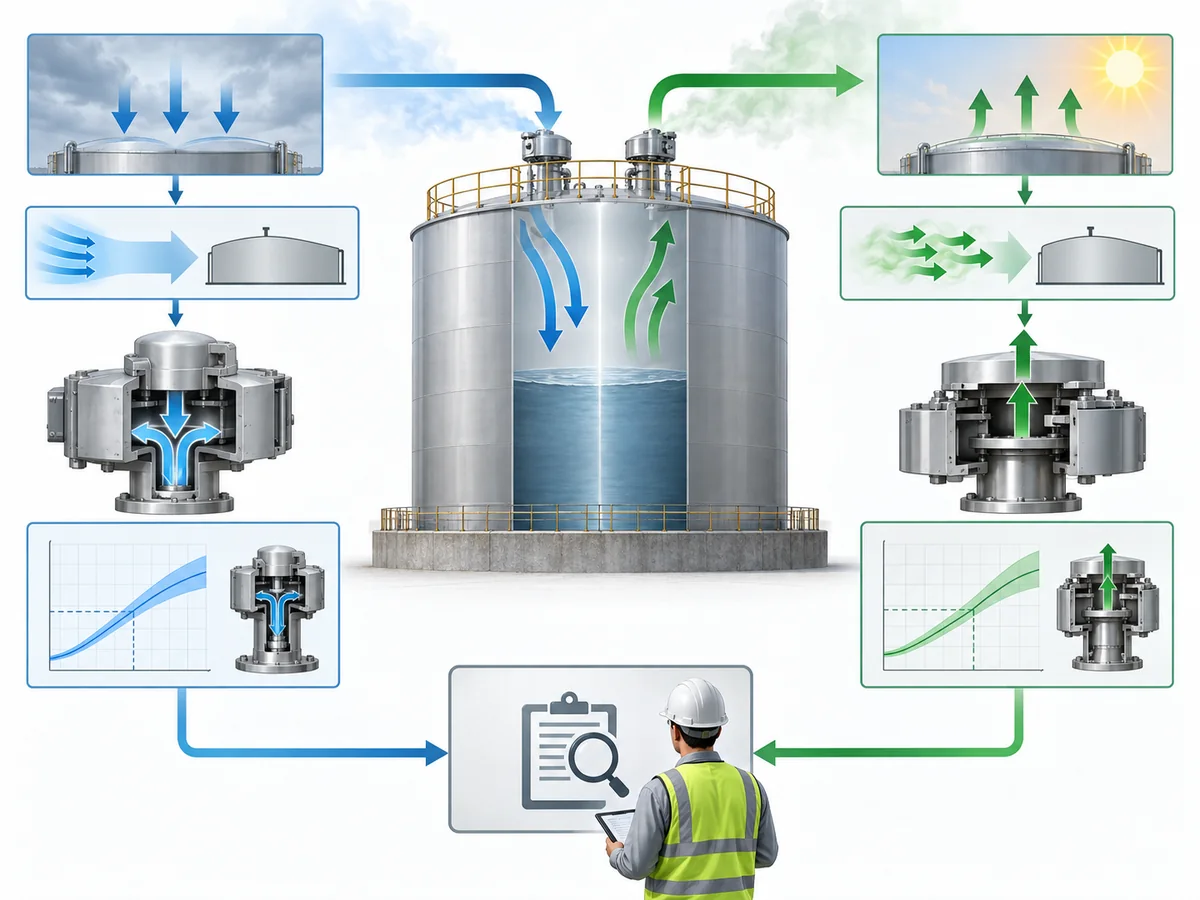

Compare la capacidad de entrada y salida de aire en venteos de tanques, qué determina cada servicio y qué verificar en los datos del proveedor antes de evaluar una opción.
La entrada y la salida de aire son dos funciones de capacidad de venteo de tanque independientes.
La entrada de aire es el flujo hacia el interior que se utiliza para abordar una condición del lado de vacío; la salida de aire es el flujo hacia el exterior que se utiliza para abordar una condición del lado de presión.
Para una revisión de capacidad defendible, establezca cada función requerida a partir de los casos de operación y térmicos del tanque, y luego compárela con los datos de rendimiento correspondientes del fabricante para el lado de vacío o el lado de presión.
Esa distinción sigue aplicándose cuando un solo venteo de presión/vacío realiza ambas funciones. Un solo cuerpo puede contener ambas válvulas de disco o funciones de alivio, pero el tanque no adquiere una única “capacidad P/V” intercambiable. Las funciones de entrada y salida pueden estar impulsadas por diferentes casos de operación, ajustes y condiciones de flujo.
Entrada de aire vs salida de aire: ¿Qué cambia en el requisito de capacidad?
La diferencia práctica es la dirección del flujo requerido y la condición del tanque que se controla. La entrada de aire protege contra una tendencia excesiva a vacío mediante la admisión de gas; la salida de aire protege contra una tendencia excesiva a presión mediante la liberación de gas o vapor.
| Pregunta de capacidad | Respiración de entrada | Respiración de salida |
|---|---|---|
| Dirección del flujo | Hacia el interior del tanque | Hacia el exterior del tanque |
| Tendencia del tanque | Presión interna descendente | Presión interna ascendente |
| Función de venteo a verificar | Lado de vacío | Lado de presión |
| Requisito del proyecto | Caudal de entrada requerido | Caudal de salida requerido |
| Evidencia candidata | Datos de capacidad del lado de vacío | Datos de capacidad del lado de presión |
Un venteo combinado de presión/vacío puede proporcionar ambas funciones, pero sus dos lados deben verificarse igualmente frente a requisitos de proyecto diferentes. Las hojas de aplicación industrial reflejan esta separación: solicitan los requisitos totales de entrada de aire y de salida de aire de forma independiente, en lugar de pedir un único valor genérico de capacidad de venteo.
Hoja de trabajo del respiradero de conservación de Protectoseal
es un ejemplo de esta práctica de ingeniería.
Esto también separa capacidad requerida de capacidad publicada o nominal. La capacidad requerida se origina en el tanque y sus casos de operación. La capacidad publicada describe cómo se comporta un dispositivo candidato en condiciones declaradas. La tarea de revisión de capacidad consiste en determinar si la segunda cubre a la primera sobre una base comparable.
En términos prácticos:
servicio requerido del tanque ≠ tamaño nominal de conexión ≠ capacidad del fabricante en las condiciones declaradas.
Una boquilla o conexión de válvula de mayor tamaño puede permitir un dispositivo más grande, pero el tamaño de la conexión por sí solo no establece la capacidad de flujo en la condición de presión o vacío requerida.
Para un contexto más amplio del sistema, consulte la
protección contra presión y vacío en tanques de almacenamiento
Información de la aplicación.
¿Qué determina la capacidad de entrada de aire que necesita un tanque?
La entrada de aire es necesaria cuando la presión del espacio de vapor tiende a caer y debe entrar gas al tanque para evitar una condición de vacío excesiva. Para los tanques dentro de su alcance de líquidos inflamables en EE. UU., OSHA identifica explícitamente el llenado o vaciado y los cambios de temperatura atmosférica como causas de ventilación normal; el proyecto aún necesita el método de ingeniería aplicable para convertir esos casos en un caudal requerido.
Una causa operativa importante es la extracción de líquido. A medida que sale el líquido, se dispone de un volumen adicional en el espacio de vapor y el sistema de gestión de gas o venteo del tanque debe acomodar ese cambio. El enfriamiento atmosférico puede crear un segundo requisito de flujo hacia el interior a medida que el vapor se contrae o, cuando sea aplicable, se condensa.
Dentro de su alcance específico de tanques de líquidos inflamables en EE. UU.,
OSHA 29 CFR 1910.106
requiere ventilación normal para la presión o el vacío creados por el llenado, el vaciado y los cambios de temperatura atmosférica. Esa declaración regulatoria no debe utilizarse como una fórmula universal de dimensionamiento global ni como sustituto de la norma de venteo adoptada por el proyecto.
Una revisión de entrada de aire del lado del proyecto comúnmente necesita la condición de extracción máxima relevante, la base térmica/de enfriamiento aplicable, el diseño de vacío del tanque o la base admisible, el ajuste de vacío propuesto y la forma en que el gas de reemplazo entra al tanque. Una hoja de trabajo del proveedor que solicite por separado el vacío de diseño del tanque, el ajuste de vacío, la tasa de vaciado, la entrada de aire térmica y la entrada de aire total es útil porque expone las entradas faltantes en lugar de ocultarlas dentro de una única solicitud de tamaño nominal.
La trayectoria del gas de reemplazo también importa. En un arreglo de respiración atmosférica, el aire puede entrar por el lado de vacío del venteo. En un sistema con colchón de gas, el gas de reposición puede suministrarse a través de una válvula o regulador de colchón. El colchón de gas solo debe acreditarse en la medida permitida por la base de diseño real; su presencia no elimina automáticamente la necesidad de revisar la protección contra vacío.
Los documentos de aplicación del proveedor comúnmente solicitan el vacío de diseño del tanque, el ajuste de vacío, la tasa de vaciado, la entrada de aire térmica y la entrada de aire total como campos separados. Esas entradas ayudan a establecer el servicio; no crean una fórmula de cálculo universal.
Para preguntas específicas a nivel de producto relacionadas con la protección contra vacío, utilice el recurso dedicado
válvulas de seguridad para vacío
en lugar de tratar este artículo comparativo como un catálogo de productos.
¿Qué determina la capacidad de exhalación que necesita un tanque?
La exhalación aborda la tendencia de presión opuesta, pero no es simplemente un cálculo de inhalación con el signo invertido. El lado de presión tiene su propio caudal requerido, ajuste de presión y evidencia de rendimiento del fabricante.
Cuando el líquido entra en un tanque, desplaza el volumen disponible del espacio de vapor. El gas o vapor debe salir según lo exija la condición de operación. El calentamiento del tanque y su contenido puede crear otra contribución de flujo hacia el exterior mediante la expansión del vapor y, cuando sea aplicable según el método seleccionado, una generación adicional de vapor.
Normalmente esto requiere la condición de llenado correspondiente, la base térmica, el diseño de presión o límite admisible, el ajuste de venteo del lado de presión y cualquier información de fluido o proceso requerida por el método de cálculo elegido para el proyecto. Si el líquido almacenado o la condición de operación cambia, el proyecto no debe reutilizar silenciosamente un servicio de exhalación anterior sin confirmar que las suposiciones originales siguen siendo aplicables.
Un ajuste de presión no debe confundirse con la capacidad. El ajuste describe la condición en la que el pallet o elemento de alivio del lado de presión comienza a responder; no indica cuánto caudal requiere el tanque ni cuánto puede pasar el venteo a la presión utilizada para el dimensionamiento.
Por la misma razón, la tasa máxima de llenado por sí sola no es automáticamente una especificación completa de exhalación. Primero deben identificarse las fuentes aplicables de flujo normal hacia el exterior y combinarse según la base de ingeniería aplicable.
La hoja de aplicación de Protectoseal separa el venteo relacionado con el llenado, la exhalación térmica, la exhalación adicional y la exhalación total. Los datos actuales de aplicación de gestión de tanques de Emerson también separan el llenado y vaciado, los ajustes de presión y vacío, la contrapresión máxima y la exhalación e inhalación totales. Consulte la
hoja de aplicación de Protectoseal
y
catálogo de gestión de tanques Emerson Enardo.
Esto todavía deja un límite importante:
no todos los casos de alivio por flujo hacia el exterior son respiración normal hacia afuera.
Venteo normal vs venteo de emergencia: por qué las funciones deben mantenerse separadas
El venteo normal y el venteo de emergencia están relacionados con el mismo tanque, pero no son la misma función de ingeniería. Una revisión de respiración normal responde a los casos de trasvase y térmicos; una revisión de emergencia aborda escenarios anormales separados definidos por la base de diseño aplicable.
ISO 28300:2008
cubre tanto el venteo normal como el de emergencia de vapores para tanques de almacenamiento atmosféricos y de baja presión. ISO sigue listando la edición de 2008 como la Norma Internacional publicada vigente, mientras que un borrador de reemplazo está en desarrollo. La separación importa porque la finalización de una verificación normal de respiración hacia adentro/hacia afuera no debe presentarse como evidencia de que también se ha resuelto un caso de emergencia separado.
La práctica comercial de protección de tanques refleja la misma distinción. Por ejemplo,
el venteo de presión de emergencia Serie 7800 de Protectoseal
se describe como que proporciona capacidad de alivio de emergencia más allá del venteo de operación en aplicaciones relevantes. Eso es evidencia de funciones separadas, no una regla de que toda instalación deba usar dos dispositivos físicos separados.
Verifique la edición de la norma antes de usar tablas de dimensionamiento o fórmulas
La información sensible a la edición merece especial cuidado. El Plan de Normas actual de API lista
API Standard 2000, Venting Atmospheric and Low-Pressure Storage Tanks
como Edición 8 de agosto de 2026. ISO sigue listando ISO 28300:2008 como la edición ISO publicada vigente mientras su reemplazo está en desarrollo.
Un proyecto que se base en API 2000 o ISO 28300 debe confirmar la edición realmente adoptada por ese proyecto antes de reutilizar ecuaciones, factores, tablas o ejemplos resueltos de guías en línea más antiguas. El material público de API para la que fue la séptima edición también enfatizaba que los requisitos de venteo de tanques dependen de muchas variables, lo que refuerza por qué un servicio específico de proyecto no debe reducirse a un atajo universal.
Cómo comparar la capacidad requerida con la capacidad nominal publicada de un venteo de tanque
Una vez establecidos los caudales requeridos de entrada y salida de aire,
la verificación preliminar de la capacidad de los candidatos se convierte en una comprobación de evidencia dirección por dirección. Este es un paso de selección necesario, pero no constituye toda la decisión de idoneidad.
La cuestión no es si un catálogo contiene un valor de caudal que parezca suficientemente grande. La cuestión es si el desempeño publicado corresponde a la dirección correcta, a la condición de presión o vacío, a la base de referencia y a la configuración del dispositivo.
| Elemento de verificación | Verificación de entrada de aire | Verificación de salida de aire | Si no se resuelve |
|---|---|---|---|
| Caudal requerido del proyecto | Caudal de entrada requerido | Caudal de salida requerido | Mantener el candidato sin confirmar |
| Rendimiento del fabricante | Datos del lado de vacío | Datos del lado de presión | Solicitar los datos faltantes |
| Ajuste | Ajuste de vacío | Ajuste de presión | Aclarar la base de comparación |
| Unidades / base de referencia | Confirmar compatibilidad | Confirmar compatibilidad | Conciliar antes de comparar |
| Configuración exacta | Confirmar | Confirmar | Revisar la capacidad |
| Trayectoria de flujo instalada | Comprobar si es relevante | Comprobar si es relevante | Revisión de ingeniería |
Verificar primero la dirección correcta
El rendimiento en el lado de presión no establece el rendimiento en el lado de vacío, y viceversa. La documentación publicada sobre venteos puede utilizar curvas de caudal separadas para las dos direcciones. Protectoseal, por ejemplo, señala que el caudal de vacío se representa en una curva separada en su
guía de caudal de venteo con carga de peso.
Comparar la capacidad en una condición de operación significativa
Un punto de consigna por sí solo no es un valor de capacidad. La guía de caudal de Protectoseal explica que, en el punto de consigna de un venteo con carga de peso, el disco aún está cerca del asiento y todavía no se ha desarrollado un caudal significativo; el caudal aumenta a medida que la presión o el vacío se aleja de ese punto y el disco se levanta. Por eso, una verificación de capacidad necesita la curva o tabla de caudal del fabricante en la condición de régimen pertinente, no solo una presión de consigna o un ajuste de vacío coincidentes.
Por lo tanto, la revisión de capacidad necesita datos de rendimiento que puedan relacionarse con la condición aplicable del proyecto. Confirmar la dirección, el punto de consigna, la base de presión circulante o vacío, la configuración exacta y cualquier condición de referencia asociada a la capacidad publicada.
Normalizar la base antes de comparar cifras
Un valor de servicio requerido y un valor de capacidad del proveedor solo son útiles si sus unidades y condiciones de referencia pueden conciliarse. No comparar dos cifras simplemente porque ambas estén etiquetadas como caudal volumétrico; primero confirmar si utilizan condiciones estándar o de referencia compatibles y si los datos del proveedor corresponden al servicio/configuración previstos.
Si los dos valores utilizan bases diferentes, obtener las condiciones de régimen necesarias o una base de conversión de ingeniería antes de considerar válida la comparación.
No seleccionar únicamente por el tamaño nominal
El tamaño de conexión es relevante para la configuración del equipo, pero por sí solo no establece la capacidad de alivio. La guía de flujo de Protectoseal muestra que el tamaño modifica la capacidad de flujo bajo las mismas condiciones de presión del tanque, mientras que la curva de flujo también depende del punto de consigna y de cuánto se levanta el pallet. Por lo tanto, la pregunta de selección no es “¿Qué tamaño de brida es esta?”, sino “¿Puede esta configuración exacta de venteo pasar el servicio requerido en la condición de presión o vacío aplicable?”
Los datos de flujo del fabricante —no la designación DN o NPS por sí sola— proporcionan la evidencia necesaria para la comparación de capacidad.
Incluir la trayectoria de flujo instalada cuando modifica la comparación
Una curva de capacidad de extremo de línea sin más no describe automáticamente una instalación con tubería de descarga o cabezal cerrado. La hoja de aplicación de Emerson solicita la contrapresión máxima y distingue el venteo a la atmósfera de las configuraciones con tubería de descarga, lo cual es una señal práctica de que la disposición de descarga instalada pertenece a la revisión de capacidad.
Si la disposición añade tubería, una trayectoria de descarga cerrada, un cortafuegos u otra restricción significativa, revisar su efecto donde sea aplicable en lugar de asignar un factor de reducción genérico no respaldado.
La capacidad es necesaria, pero no es toda la verificación de idoneidad
Superar las verificaciones de capacidad de entrada y salida de aire no establece la compatibilidad de materiales, el rendimiento de estanqueidad, la resistencia a la corrosión ni la idoneidad de instalación. Las hojas de aplicación del fabricante también solicitan fluido, temperatura, materiales de construcción, materiales del diafragma o de sellado, estilo de conexión, uso de cortafuegos y otras opciones. Esas verificaciones pertenecen junto a —no dentro de— la comparación de capacidad.
El resultado correcto cuando falta evidencia esencial no es adivinar. Un candidato debe permanecer sin confirmar en cuanto a capacidad hasta que el servicio requerido y el rendimiento aplicable del fabricante puedan compararse sobre una base defendible. La confirmación de capacidad por sí sola no debe interpretarse como prueba de idoneidad completa del producto.
Qué incluir en una solicitud de cotización de venteo de tanque para ambas direcciones de flujo
Una solicitud de cotización (RFQ) técnicamente útil para venteo de tanques debe proporcionar al proveedor información suficiente para revisar ambas funciones sin inferir condiciones críticas del proyecto.
Ejemplo de problema en la RFQ: “Cotizar una DN100 para venteo de tanque” identifica un tamaño de conexión, pero no establece si el dispositivo propuesto puede manejar cualquiera de las dos direcciones de flujo requeridas. La acción correctiva es presentar el servicio del tanque y las condiciones bajo las cuales debe demostrarse la capacidad.
Base del tanque y del proyecto
Según el proyecto y el método aplicable, prepare lo siguiente:
- servicio del tanque y medio almacenado;
- capacidad o geometría del tanque cuando sea necesario;
- límites de diseño o admisibles de presión y vacío;
- información de temperatura de operación y de diseño necesaria para la revisión;
- especificación de proyecto o norma de venteo aplicable;
- disposición de blanketing o gestión de vapores;
- requisitos de material o sellado que afecten la compatibilidad, cuando apliquen.
Servicio de entrada de aire
Mantenga explícitos los datos del lado de vacío:
- capacidad total requerida de admisión de aire;
- condición de extracción o vaciado máximo;
- base de admisión térmica de aire aplicable;
- ajuste de vacío;
- disposición de gas de reposición cuando corresponda.
Servicio de salida de aire
Mantenga separado el requisito del lado de presión:
- capacidad total requerida de salida de aire;
- condición de llenado máximo;
- base de salida térmica de aire aplicable;
- ajuste de presión;
- cualquier fuente adicional de flujo de salida normal establecida por la base del proyecto.
Configuración de instalación
Cuando corresponda, identificar también:
- disposición de venteo a la atmósfera frente a descarga conducida por tubería;
- configuración de entrada y salida;
- contrapresión prevista;
- cortafuegos o arrestador de detonación;
- otras restricciones significativas en la trayectoria del flujo.
Estos campos no se presentan como una lista de verificación normativa universal. Reflejan los tipos de datos de ingeniería que los fabricantes de venteo establecidos solicitan al seleccionar equipos de presión/vacío para un servicio de tanque. La hoja de datos de Protectoseal, por ejemplo, solicita por separado la presión y el vacío de diseño del tanque, el fluido, la temperatura, la contrapresión, el ajuste de presión, la tasa de llenado, la exhalación térmica, la exhalación total, el ajuste de vacío, la tasa de vaciado, la inhalación térmica, la inhalación total, los materiales y el tipo de diseño del venteo.
Evidencia que se debe solicitar al proveedor
El paquete de retorno debe permitir al ingeniero revisar la configuración propuesta en lugar de depender únicamente de un número de modelo. La evidencia relevante puede incluir:
- la configuración candidata exacta;
- datos de capacidad del lado de vacío;
- datos de capacidad del lado de presión;
- ajustes de presión y vacío aplicables;
- curvas de caudal o tablas de capacidad y su base de clasificación;
- unidades y condiciones de referencia;
- materiales y detalles de sellado necesarios para la compatibilidad con el servicio;
- limitaciones de instalación o configuración que afectan la comparación.
Preguntas frecuentes sobre la entrada y salida de aire en venteos de tanques
¿Cuál es la diferencia entre la entrada y la salida de aire en un tanque de almacenamiento?
La entrada de aire es el flujo de gas hacia el interior del tanque cuando la presión interna tiende a disminuir; la salida de aire es el flujo de gas o vapor hacia el exterior cuando la presión interna tiende a aumentar. Son funciones de capacidad independientes y deben verificarse frente al desempeño correspondiente del venteo en el lado de vacío y en el lado de presión.
¿La velocidad de llenado del tanque es la misma que la capacidad de salida de aire requerida?
No necesariamente. El llenado puede ser un factor importante de salida de aire normal, pero también deben considerarse la contribución térmica aplicable y cualquier otra fuente de flujo hacia el exterior definida por el proyecto bajo el método de venteo seleccionado.
¿La velocidad de vaciado es la misma que la capacidad de entrada de aire requerida?
No necesariamente. El vaciado genera una demanda de entrada, pero el enfriamiento térmico o la condensación y la disposición real del gas de reposición también pueden afectar la capacidad de entrada de aire requerida.
¿Puedo usar la misma capacidad nominal para las direcciones de presión y vacío?
No lo asuma. El desempeño en el lado de presión y en el lado de vacío puede representarse por separado, y deben verificarse los datos correctos del fabricante para cada dirección en el ajuste y la condición nominal aplicables.
¿Cómo afecta la contrapresión a la revisión de la capacidad de venteo de un tanque?
La contrapresión es relevante cuando la salida se conduce por tubería o se conecta a un colector. Los datos de aplicación del fabricante pueden solicitar la contrapresión máxima y distinguir el servicio con tubería de descarga del servicio de venteo a la atmósfera, por lo que no debe reutilizarse una curva de extremo de línea sin confirmación para un sistema de descarga modificado.
¿Un sistema de inertización con nitrógeno elimina la necesidad de protección contra vacío?
No debe asumirse ningún crédito automático. Un sistema de inertización puede suministrar gas de reposición, pero el proyecto debe definir si su capacidad y disponibilidad se acreditan en la base de protección contra vacío y qué protección independiente sigue siendo necesaria.
¿La capacidad de exhalación normal cubre un caso de incendio externo?
No. La transferencia normal y la respiración térmica deben permanecer separadas de una evaluación aplicable de alivio por emergencia o incendio. El venteo de emergencia es un servicio de ingeniería diferente, incluso cuando la disposición final del hardware utiliza aberturas o dispositivos de tanque relacionados.
Which standards are relevant to tank inbreathing and outbreathing?
API Standard 2000 is a principal industry standard for venting atmospheric and low-pressure storage tanks; API lists Edition 8 in 2026. ISO currently lists ISO 28300:2008 as its published international standard while a replacement is under development. U.S. flammable-liquid installations may also be subject to OSHA 29 CFR 1910.106. The project should confirm the edition and jurisdiction actually adopted before using specific sizing tables, factors or formulas.
