- القائمة الحالية لـ ASME: B31.8-2025 لأنظمة خطوط أنابيب نقل وتوزيع الغاز.
- ابدأ بالحد الأقصى للضغط التشغيلي المسموح به (MAOP) أو الضغط المسموح به لكل مقطع سفلي محمي ولكل قطعة من معدات المحطة.
- يجب أن تستند سعة التنفيس إلى الحد الأقصى لسعة التدفق الداخلي أو المصدر الموثوقة، وليس فقط على حجم الخط الاسمي.
- يظل التفريغ، والضوضاء، والتشتت، وخطر الاشتعال، والضغط الخلفي، ولوائح خطوط الأنابيب المحلية جزءًا من التصميم النهائي.
››› نطاق الكود
استخدم B31.8 لسياق نظام خط أنابيب الغاز - وليس كصيغة مستقلة لحساب مقاسات الصمامات
يغطي ASME B31.8 مرافق نقل وتوزيع الغاز، بما في ذلك خطوط أنابيب الغاز، ومحطات الضغط، ومحطات القياس والتنظيم، والخطوط الرئيسية، وخطوط الخدمة، والمرافق ذات الصلة بخطوط الأنابيب. يحدد الكود سياق التصميم والتشغيل حول جهاز حماية الضغط.
لا يزال جهاز التنفيس النهائي بحاجة إلى حالة ضغط زائد محددة، والسعة المطلوبة، وضغط الضبط، وخصائص الغاز، والضغط الخلفي، والمواد، والاتصال، وأساس تركيب موثق. قد تتم الإشارة أيضًا إلى API 520، و API 521، و ISO 4126، واللوائح المحلية، أو مواصفات المالك بواسطة المشروع.
قيود هندسية هامة
هذه الصفحة هي دليل عملي للمعايير وطلبات عروض الأسعار. يجب التحقق من الامتثال النهائي مقابل الإصدار الرسمي لـ ASME B31.8 المطلوب للمشروع، واللوائح القضائية المعمول بها، ومراجعة هندسة خطوط الأنابيب المؤهلة.
››› مرافق خطوط أنابيب الغاز
حيث تتم مراجعة أجهزة تخفيف الضغط وتحديد الضغط
يعتمد الجهاز الحاكم والسعة على الحدود المحمية ومصدر الضغط الأقصى الذي يمكن أن يصل إليها.
01
خطوط أنابيب النقل
أقسام الخط الرئيسي، ومحطات صمامات الإغلاق، والأنابيب المرتبطة بها حيث يمكن أن ينجم الضغط الزائد عن الإمداد في المنبع، أو الضغط، أو حزم الخط، أو خطأ التشغيل.
02
محطات الضغط
مجمعات التفريغ، معدات المراحل البينية، المبردات اللاحقة، الفواصل، وأنابيب المحطات المعرضة لانسداد التفريغ، أو فشل إعادة التدوير، أو سعة الضاغط.
03
محطات القياس والتنظيم
محطات بوابات المدن، التنظيم المناطقي، ونقل الملكية حيث يمكن أن يؤدي فشل المنظم إلى تعريض أنظمة المصب ذات التصنيف الأدنى.
04
مرافق تخزين الغاز والأنابيب المغلقة
خطوط التخزين ومعدات التخزين بالأنابيب المغلقة التي تتطلب التحكم في الضغط ومراجعة معقولة للاضطرابات.
05
خطوط الغاز الرئيسية وخطوط الخدمة
أنابيب التوزيع حتى مخرج مجموعة عداد العميل، مع مراعاة المتطلبات المحلية والقانونية المعمول بها.
06
الفواصل، المرشحات، والسخانات
معدات المحطات المحمية ضد انسداد المخرج، فشل المنظم، التعرض للحريق، أو ضغط الغاز المرتفع في المنبع.
››› أقصى ضغط تشغيل مسموح به (MAOP) وحدود الضغط
يجب أن يحمي ضغط الضبط والسعة الحد الأدنى تصنيفًا في المصب.
غالبًا ما تربط محطات الغاز مصدرًا في المنبع قادرًا على ضغط أعلى بأنابيب المصب، أو المرشحات، أو السخانات، أو العدادات، أو المنظمات، أو الأوعية ذات ضغط مسموح به أقل. يجب أن تحدد المراجعة كل حد يمكن أن يتعرض أثناء التشغيل العادي، بدء التشغيل، الإيقاف، فشل المنظم، وتشغيل التحويل.
قائمة تدقيق حدود الضغط
- ضغط التصميم العلوي وضغط المصدر الأقصى
- ضغط التشغيل الأقصى أو ضغط التصميم السفلي
- نقاط ضبط المنظم، ترتيب المراقبة وسلوك الإغلاق
- حالات تشغيل التحويلة والصمام اليدوي
- انخفاض الضغط بين نقطة الاستشعار والحدود المحمية
- ضغط الضبط والتراكم المسموح به أو الضغط الزائد
- الضغط الخلفي للمخرج وضغط المنفذ أو الرأس
- تصنيف الضغط ودرجة الحرارة للصمام والتوصيلات
>>> حالات الضغط الزائد الموثوقة
تحديد الحدث قبل حساب سعة التنفيس المطلوبة
لا ينبغي اختيار صمام تنفيس خط أنابيب الغاز بناءً على ضغط التشغيل الأقصى وحجم الأنبوب وحده. يجب أن تحدد كل حالة معقولة مصدر الضغط، والتدفق الأقصى، والحجم في المصب، وتسلسل التشغيل.
01
فشل المنظم
قد يؤدي فشل الفتح، أو فقدان الإحساس، أو فشل البايلوت، أو نقطة الضبط الخاطئة إلى تعريض النظام في المصب لضغط وتدفق المصب.
02
فشل المراقبة أو تجاوزها
راجع التركيبات التي تتضمن منظمات العامل-المراقب، وتجاوزات مفتوحة، وخطأ في العزل، وتكوين الصيانة.
03
انسداد المخرج
قد تؤدي صمامات المصب المغلقة، أو المعدات المتجمدة، أو المرشحات المسدودة، أو الرؤوس المسدودة إلى إزالة مسار التدفق الطبيعي.
04
اضطراب الضاغط
قد يحكم تدفق الضاغط الأقصى، وتفريغ الانسداد، وفشل إعادة التدوير، وسلوك التحكم في الاندفاع، والنبض في تخفيف الضغط للمحطة.
05
الحرارة الخارجية أو الحريق
حيثما ينطبق ذلك، قم بمراجعة معدات المحطة، أو الفواصل، أو الأوعية المعرضة للحرارة الخارجية باستخدام المعدات الحاكمة والأساس للمشروع.
06
التمدد الحراري والغاز المحبوس
قد تتطلب جيوب الغاز أو السائل المحبوسة، وعزل السخان، وزيادة درجة الحرارة حماية تخفيف مخصصة بسعة صغيرة.
››› السعة المطلوبة
تعتمد سعة التنفيس على أقصى تدفق محتمل للمصدر
لحماية محطات المنظمات، قد تحكمها أقصى تدفق عبر المنظم الفاشل أو المسار الجانبي في ظروف المنبع والمصب ذات الصلة. بالنسبة لمحطات الضواغط، استخدم أقصى تدفق محتمل للضاغط أو تدفق المصدر المتصل للحدث الذي يتم تقييمه.
يجب أن يوضح الحساب تركيبة الغاز، والوزن الجزيئي، والانضغاطية، ودرجة الحرارة، وضغط التنفيس، والضغط الزائد المسموح به، وضغط المخرج. يجب بعد ذلك التحقق من الصمام المختار مقابل السعة المعتمدة لخدمة الغاز أو البخار المطبقة.
مدخلات السعة
- أقصى ضغط للمنبع وأدنى ضغط للمصب
- معامل تدفق المنظم أو الصمام وموضع الفشل
- أقصى تدفق للضاغط أو سعة المصدر المتصل
- تركيبة الغاز، الوزن الجزيئي، والانضغاطية
- درجة حرارة وضغط التنفيس
- الضغط الزائد المسموح به أو التراكم
- الضغط الخلفي المتراكب والمتزايد
- افتراضات التنفيس المتزامنة للمحطة
- السعة المعتمدة للغاز والفتحة المختارة
- سعة مدخنة التهوية أو نظام التخلص
››› اختيار نوع الصمام
اختر الجهاز بناءً على هامش التشغيل، نظافة الغاز، السعة، وظروف التفريغ
يمكن أن تظهر الصمامات التقليدية المحملة بنابض، والصمامات المتوازنة بمنفاخ، والصمامات التي تعمل بالبايلوت في مرافق خطوط أنابيب الغاز، ولكن لكل منها حدود ومتطلبات صيانة مختلفة.
01
محمل بنابض تقليدي
مناسب حيث يكون الضغط الخلفي منخفضًا ومستقرًا، وتم التحقق من السعة، وهامش ضغط التشغيل مقبول للتصميم المحدد.
02
متوازن بمنفاخ
ضع في اعتبارك الحالات التي تخلق فيها فتحات التهوية المغلقة أو الرؤوس ضغطًا خلفيًا، مع التحقق أيضًا من مادة المنفاخ، وتوجيه التهوية، وبيانات التصحيح المعتمدة.
03
يعمل بالبايلوت
قد يكون مناسبًا للغاز النظيف، أو نسبة ضغط التشغيل العالية، أو السعة الكبيرة، أو حالات الضغط الخلفي المحددة. يجب أن تظل مسارات استشعار وتزويد البايلوت موثوقة.
04
جهاز تحديد أو تحكم في الضغط
تستخدم بعض المحطات وظائف المراقبة والإغلاق وتحديد الضغط معًا. يجب مراجعة بنية الحماية الكاملة، وليس فقط صمام الأمان (PSV).
05
مقعد ناعم مقابل مقعد معدني
يعتمد اختيار المقعد على متطلبات التسرب، وتكوين الغاز، والضغط، ودرجة الحرارة، والتلوث، واستراتيجية الصيانة.
06
اتصال بفلنجة مقابل اتصالات ملولبة
يجب أن يتطابق نوع التوصيل مع فئة الضغط، ومواصفات الأنابيب، وإمكانية الوصول للصيانة، وحجم المحطة؛ الحجم الاسمي ليس تصنيفًا للسعة.
>>> تنفيس وتصريف آمن
يجب توجيه تنفيس الغاز إلى موقع آمن وإدراجه في حسابات الصمام
مداخن التنفيس الجوي، والمنافذ المغلقة، وأنظمة الشعلة، وكواتم الصوت، وخطوط الاسترداد تخلق ضغطًا خلفيًا مختلفًا، ومخاطر ضوضاء وتشتت واشتعال. يجب معرفة تصميم التصريف قبل الموافقة النهائية على الصمام.
قائمة مراجعة مراجعة التصريف
- وجهة التنفيس الجوي، أو المنفذ المغلق، أو الشعلة، أو الاسترداد
- ارتفاع مدخنة التنفيس واتجاه المخرج
- الضغط الطبيعي والاضطرابي في المصب
- الضغط الخلفي المتراكم عند التدفق الحاكم
- الضوضاء وتصريف الغاز عالي السرعة
- تشتت الغاز وفصل مصدر الاشتعال
- التعامل مع الغازات الحامضة، الغازات الرطبة أو المكثفات
- قوة رد الفعل ودعم الأنابيب المستقل
- تصريف ومنع جيوب السوائل
- المتطلبات التنظيمية البيئية وخطوط الأنابيب المحلية
››› سير عمل الهندسة
مراجعة عملية لخطوط أنابيب الغاز وفقًا لـ B31.8
وثّق بيئة الكود، الحدود المحمية، وسعة المصدر قبل اختيار طراز الصمام.
01
تأكيد الكود والاختصاص القضائي
تحديد إصدار ASME B31.8، وقواعد خطوط الأنابيب المحلية، ومواصفات المالك، وأي كود لمعدات الضغط.
02
رسم خرائط حدود الضغط
سرد ضغط المصدر في المنبع، والحد الأقصى للضغط التشغيلي المسموح به في المصب، ومعدات المحطة، وجميع مسارات التدفق الممكنة.
03
تحديد الأعطال المعقولة
تقييم حالات المنظم، والمراقبة، والتجاوز، والضاغط، والمنفذ المسدود، وخطأ التشغيل.
04
حساب السعة المطلوبة
استخدم أقصى تدفق مصدر محتمل وخصائص الغاز الموثقة وظروف التنفيس.
05
اختيار بنية الجهاز
قارن بين الترتيبات المحددة للضغط، والإغلاق، والتقليدية، والمنفاخ، والتي تعمل بالبايلوت.
06
مراجعة نظام التفريغ
احسب الضغط الخلفي وتحقق من سعة وموقع التهوية الآمنة أو الشعلة أو الاستعادة.
07
التحقق من المواد والتوصيلات
تحقق من تصنيف الضغط ودرجة الحرارة، وتوافق الغاز، ومعيار الفلنجة أو اللولب، ومتطلبات المقعد.
08
إكمال السجلات وطلب عرض سعر
إصدار ورقة البيانات، أساس الحساب، الرسومات، متطلبات الاختبار، ووثائق الفحص.
التحقق في موقع العمل
من متطلبات الكود إلى التحقق من أرضية المصنع

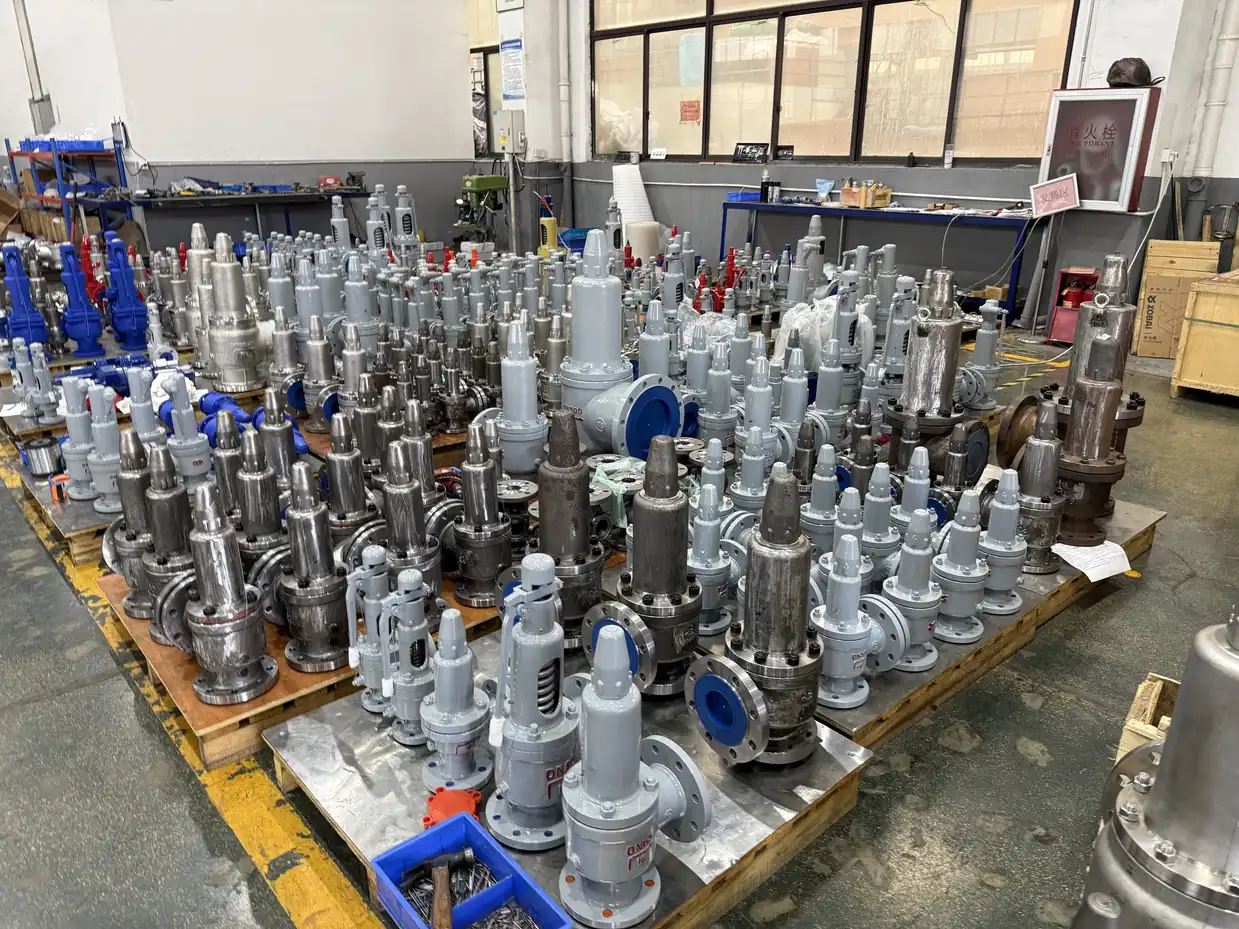

تحدد المعايير المتطلبات الفنية، لكن الامتثال لأمر الشراء يعتمد على التصميم والمواد ونطاق الفحص ونتائج الاختبار المسجلة. توثق هذه الصورة الفعلية من ZOBAI مخزون ورشة العمل للصمامات الأمان المجمعة. إنها دليل للمنشأة، وليست بديلاً عن الشهادات الخاصة بالمشروع أو خطة الفحص والاختبار المتفق عليها.
بيانات طلب عرض سعر
المعلومات المطلوبة لعرض سعر تنفيس خط أنابيب الغاز B31.8
يجب أن يصف الاستفسار الكامل المحطة وحالة الفشل، وليس فقط حجم الاتصال المطلوب. قم بتضمين إصدار رمز المشروع والمتطلبات التنظيمية المحلية.
مدخلات هندسية موصى بها
- نوع وموقع خط الأنابيب أو المحطة
- إصدار ASME B31.8 والاختصاص القضائي المحلي
- الضغط في المنبع والضغط الأقصى للتشغيل الآمن (MAOP) في المصب
- بيانات المنظم، المراقبة، التحويل، أو الضاغط
- سيناريو الضغط الزائد الحاكم
- تركيبة الغاز ودرجة حرارة التنفيس
- معدل التنفيس المطلوب أو حساب سعة المصدر
- الضغط الخلفي وترتيب فتحة التهوية أو الشعلة
- حجم الصمام، الوصلة، الفئة والمواد
- متطلبات تسرب المقعد، الضوضاء والانبعاثات
- ورقة البيانات، P&ID، رسم المحطة وتخطيط الأنابيب
- سجلات المعايرة والاختبار والمواد والفحص المطلوبة
››› التطبيقات والمعايير ذات الصلة
مراجعة حماية الضغط لخطوط أنابيب الغاز
تستخدم الروابط التالية مسارات ZOBAI الحالية المتوفرة بالفعل على الموقع.
01
صمامات أمان الغاز الطبيعي
إرشادات التطبيق لخطوط أنابيب الغاز، ومحطات التنظيم، ووحدات القياس (skids)، والفواصل، ورؤوس الغاز.
02
صمامات أمان لخطوط الأنابيب
تنفيس خطوط الأنابيب للغاز، السوائل، التمدد الحراري، المحطات، المصائد وأنظمة النقل.
03
صمامات أمان للضواغط
تصريف الضاغط، الأوعية البينية، الاهتزاز، النبض والتصريف الآمن للغاز.
04
خدمة الضغط الخلفي العالي
فتحات التهوية المغلقة، رؤوس الشعلة، أجهزة الغسل وأنظمة الاستعادة التي تؤثر على أداء الصمام.
05
معايير صمامات الأمان وفقًا لـ ASME
نظرة عامة على عائلة أكواد ASME للغلايات، الأوعية، الأنابيب، الفلنجات وحماية الضغط الزائد.
06
حساب مقاسات صمامات الأمان وفقًا لمعيار API 520
مرجع حساب المقاسات والاختيار لأجهزة تنفيس الضغط المستخدمة في مشاريع الغاز والعمليات.
>>> أسئلة شائعة
أسئلة شائعة حول تنفيس خطوط أنابيب الغاز وفقًا لمعيار ASME B31.8
يغطي معيار ASME B31.8 أنظمة خطوط أنابيب نقل وتوزيع الغاز، بما في ذلك خطوط الأنابيب، ومحطات الضغط، ومحطات القياس والتنظيم، وخطوط الغاز الرئيسية، وخطوط الخدمة، ومرافق خطوط الأنابيب ذات الصلة ضمن نطاقها المحدد.
لا. إنه يحدد سياق كود خط أنابيب الغاز ومتطلبات نظام الضغط. لا يزال جهاز التنفيس يتطلب سيناريو ضغط زائد محدد، وحساب السعة، وبيانات صمام معتمدة، والامتثال لمعايير تحديد الحجم القياسية للمشروع والمنتج.
يجب أن يمنع نظام الحماية كل مقطع أنابيب لاحق وكل عنصر متصل من تجاوز ضغطه المسموح به في ظل حالات فشل معقولة مثل فشل المنظم، أو التشغيل بالتحويل، أو اضطراب الضاغط.
قد يتم التحكم في السعة بواسطة أقصى تدفق معقول عبر منظم فاشل، أو ترتيب مراقبة، أو تجاوز عند ظروف الضغط المطبقة في المنبع والمصب.
قد يكون مناسبًا للغازات النظيفة، أو نسبة ضغط التشغيل العالية، أو السعة الكبيرة، أو ظروف الضغط الخلفي المختارة. يجب مراجعة متطلبات استشعار البايلوت، والترشيح، والتجمد، والتلوث، والصيانة.
توفير نسخة B31.8، الولاية القضائية، نوع المحطة، الضغط العلوي، الحد الأقصى للضغط التشغيلي المصرح به السفلي، حالة الفشل، تركيبة الغاز، السعة المطلوبة، الضغط الخلفي، ترتيب التهوية، المواد، الوصلات، ووثائق الاختبار المطلوبة.
