Руководство по конструкции предохранительных клапанов
Что такое предохранительный клапан с открытой крышкой?

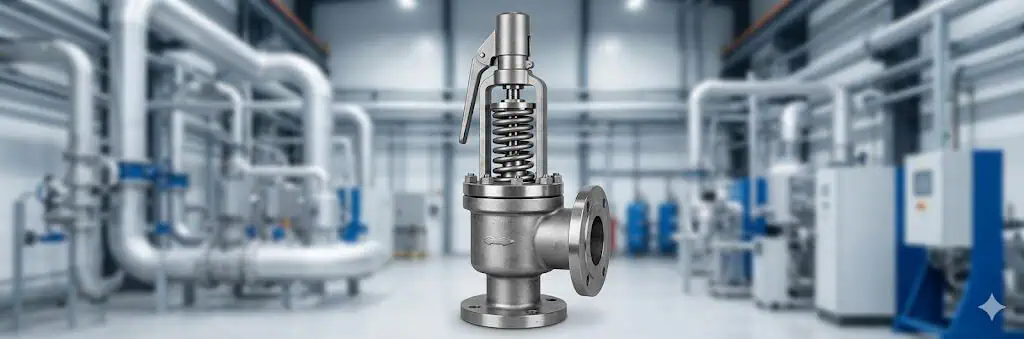

Предохранительный клапан с открытым корпусом — это конструкция пружинного предохранительного клапана, в которой камера пружины открыта для атмосферы, а не закрыта герметичным корпусом. Страница помогает инженерам и покупателям понять, когда такая конструкция рассматривается, в основном для чистого пара или высокотемпературных газовых/паровых сред, где может иметь значение отвод тепла из камеры пружины. Основной риск при выборе — рассматривать “открытый корпус” как полную спецификацию клапана. Это не доказательство пропускной способности, не класс давления, не гарантия материала и не одобрение по нормам. Перед запросом ценового предложения подтвердите защищаемое оборудование, сценарий сброса, среду и фазу, рабочее давление, максимальное допустимое рабочее давление или расчетное давление, давление настройки, требуемую пропускную способность, температуру сброса, противодавление, схему трубопроводов, материалы и применимые документы.
Тип корпуса сам по себе не подтверждает производительность, класс давления, пригодность материала, сертификацию или безопасную взаимозаменяемость при замене.
Краткий ответ: Предохранительный клапан с открытым корпусом — это пружинный предохранительный клапан с открытой камерой пружины. Такая конструкция может способствовать отводу тепла из области пружины в паровых или высокотемпературных чистых средах, но выбирать его следует не только по внешнему виду. Окончательный выбор зависит от защищаемого оборудования, сценария сброса, среды, определений давления, требуемой пропускной способности, температуры сброса, противодавления, установки и применимых норм.
Что такое предохранительный клапан с открытой крышкой?
В предохранительном клапане крышка (bonnet) — это верхняя часть, которая окружает или поддерживает пружину, шток и регулировочные компоненты. В конструкции с открытой крышкой эта пружинная камера открыта в окружающую атмосферу. Пружина не изолирована внутри закрытой полости крышки.
Эта конструкция наиболее часто обсуждается в контексте пружинных предохранительных клапанов. Клапан по-прежнему открывается, поскольку давление на входе действует на диск, в то время как сила пружины удерживает диск на седле до тех пор, пока клапан не достигнет заданного давления. Для более подробного объяснения механизма ознакомьтесь с разделом как работает пружинный предохранительный клапан.
| Элемент | Инженерное значение |
|---|---|
| Тип клапана | Обычно конструкция пружинного предохранительного клапана. |
| Конструкция крышки | Пружинная камера открыта в окружающую атмосферу. |
| Основное назначение | Рассеивание тепла вокруг пружинной камеры, где условия эксплуатации это позволяют. |
| Область общего обсуждения | Пар и чистые среды при высоких температурах, где открытая пружинная камера не создает неприемлемого риска. |
| Не подтверждается термином | Требуемая производительность, сертифицированная производительность, номинальное давление, пригодность материала, соответствие сертификатам или нормам. |
Предупреждение при выборе: “Открытый корпус” описывает конструкцию. Это не показатель производительности, не класс давления и не доказательство того, что клапан подходит для любого применения в паровых или высокотемпературных средах.
Крышка, колпачок, рычаг подъема, сильфон и вентиляционное отверстие — это разные элементы
В закупочной документации эти термины часто используются так, будто они описывают одно и то же верхнее устройство клапана. Это не так. Открытая крышка означает открытую пружинную камеру. Это не подтверждает, закрыт ли регулировочный винт колпачком, установлен ли рычаг подъема, имеется ли уравновешивающий сильфон или куда выходит вентиляционное отверстие крышки.
| Характеристика | Что описывает | Почему это должно указываться отдельно |
|---|---|---|
| Открытая крышка | Пружинная камера открыта для окружающей атмосферы. | Это определяет воздействие окружающей среды, а не производительность, конструкцию рычага или сертификацию. |
| Регулировочный колпачок | Крышка, закрывающая компоненты регулировки пружины. | Колпачок может быть открытым, герметичным, сальниковым или иметь другую конфигурацию независимо от типа крышки. |
| Рычаг подъема / облегчения | Механизм, который механически поднимает шток или диск при допустимых условиях. | Это должно подтверждаться отдельно для требований безопасности котлов, паровых систем, инспекций и операторов. |
| Сильфонные уравновешенные | Компонент для уравновешивания давления и изоляции процесса в клапане сильфонного типа. | Сильфонная конструкция влияет на поведение при противодавлении и техническое обслуживание; она не создается открытым корпусом. |
| Вентиляционное отверстие крышки | Определенный путь для отвода газов в конструкции с закрытым корпусом или сильфонным корпусом. | Его функция, маршрутизация и допустимое состояние зависят от производителя и конструкции. |
Запрос ценового предложения: Отдельно укажите конструкцию корпуса, расположение колпачка, подъемное устройство, конфигурацию сильфона, материал пружины, защиту открытых компонентов и требуемое уплотнение или пломбу. Избегайте неполного описания “клапан открытого типа”.”
Принцип работы конструкции с открытым корпусом
Предохранительный клапан с открытым корпусом работает по тому же основному принципу пружинного предохранительного клапана, что и другие прямодействующие предохранительные клапаны. Давление среды поступает через вход и действует под тарелкой. Пружина через шток создает усилие закрытия, удерживая тарелку в седле. Когда достигаются требуемые условия открытия, тарелка поднимается, и среда сбрасывается через выход.
Открытый корпус не определяет пропускную способность. Производительность зависит от проточной части клапана, геометрии сопла или проходного сечения, подъема тарелки, свойств рабочей среды, давления сброса, температуры сброса и данных производителя. По этой причине покупатели не должны выбирать клапан только по размеру присоединения или типу корпуса; необходимо провести анализ расчетом предохранительных клапанов и сертифицированной производительностью прежде чем считать клапан подходящим для конкретной задачи сброса давления.

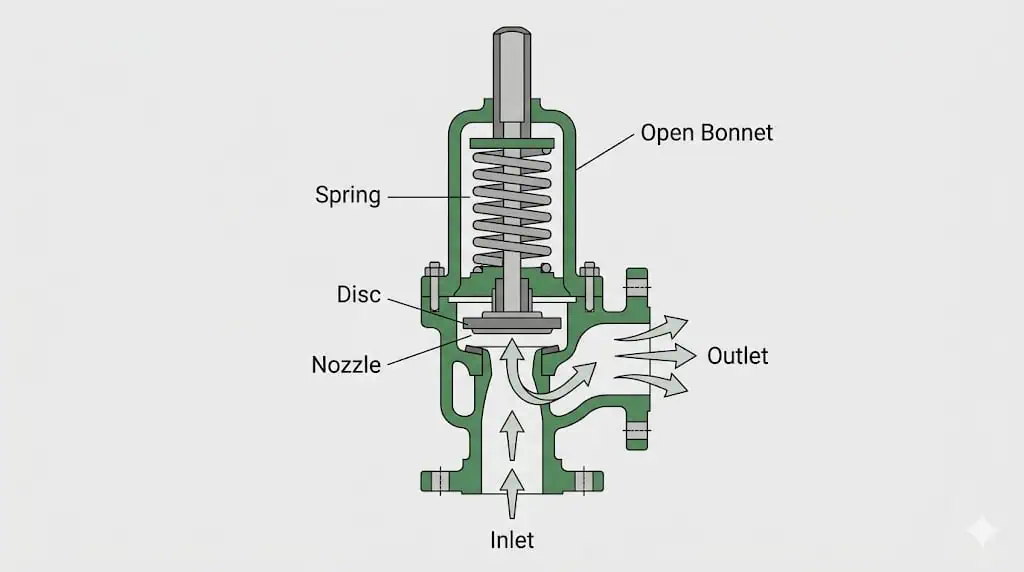

Диаграмма объясняет только принцип работы; это не производственный чертеж, не сертифицированная диаграмма производительности и не запись об утверждении проекта.
Усилие пружины
Усилие пружины удерживает тарелку в седле до тех пор, пока клапан не достигнет заданного давления при определенных условиях. Выбор пружины по-прежнему зависит от конструкции клапана, диапазона настройки, материала, температуры и данных производителя.
Теплоотвод
Открытая камера пружины может обеспечивать циркуляцию воздуха вокруг области пружины, что может быть важно для работы с паром или при высоких температурах. Это преимущество должно быть сбалансировано с воздействием окружающей среды.
Граница производительности
Тип крышки не заменяет расчет требуемой производительности, сертифицированную или документированную проверку производительности, или проверку по спецификации производителя.
Баланс сил и последовательность открытия
В клапане прямого действия с пружинным приводом начальное условие открытия определяется балансом между силой входного давления, действующей на эффективную площадь седла, и силой закрытия, передаваемой пружиной. Упрощенное соотношение выглядит так:
Тенденция к открытию ≈ входное давление × эффективная площадь седла
Тенденция к закрытию ≈ сила пружины плюс механические эффекты, специфичные для конструкции
Это пояснительное соотношение сил, а не уравнение для расчета размера или давления настройки. Геометрия диска, трение направляющих, подъем, реакция потока, геометрия регулировочного кольца и производственные допуски также влияют на фактическое поведение.
Что меняет открытый корпус — и что нет
| Инженерный параметр | Возможный эффект открытого корпуса | Все еще требует отдельной проверки |
|---|---|---|
| Вентиляция пружинной камеры | Окружающий воздух может циркулировать вокруг открытых компонентов пружины и штока. | Фактическая температура пружины, теплопередача от корпуса клапана, схема изоляции и температура окружающей среды. |
| Доступ для осмотра | Коррозия внешней пружины, отложения и механическое состояние могут быть более заметны. | Нагрузка пружины, трещины, релаксация, состояние внутреннего направляющего и точность настройки давления. |
| Воздействие окружающей среды | Дождь, соль, пыль, моющие химикаты и атмосферные загрязнители могут достигать открытых компонентов. | Материал, покрытие, дренаж, защита от атмосферных воздействий и интервал проверки. |
| Пропускная способность для сброса | Простое открытие пружинной камеры не создает производительности. | Требуемая нагрузка, проходное сечение, подъем, сертифицированная/документированная производительность и коэффициенты коррекции. |
| Противодавление | Открытость крышки не балансирует автоматически давление на выходе. | Конструкция с обычной крышкой или сильфонная, общее противодавление, схема вентиляции и коррекция производительности. |
Температуру пружины необходимо проверять для выбранной модели
Открытая камера пружины может улучшить вентиляцию, но она не устанавливает универсального снижения температуры пружины. Фактическая температура пружины зависит от геометрии клапана, теплопроводности корпуса, температуры пара или газа, изоляции, частоты сбросов, воздушного потока в окружающей среде и близлежащего горячего оборудования. Поэтому материал пружины, диапазон конструкции и предельные температуры для конкретной модели следует подтверждать по данным производителя, а не делать выводы по внешнему виду крышки.
Требуемая производительность против типа крышки
| Элемент выбора | Что это значит | Что не доказывает |
|---|---|---|
| Открытая крышка | Камера пружины открыта для атмосферы. | Это не подтверждает высокую производительность, номинальное давление, пригодность материала или соответствие нормам. |
| Давление настройки | Давление настройки для поведения клапана при открытии в заданных условиях. | Это не доказывает, что клапан может сбросить требуемый массовый или объемный расход. |
| Размер присоединения | Механический интерфейс входа/выхода и соответствие трубопроводу. | Это не равно площади прохода, выбранной площади потока или сертифицированной производительности. |
| Требуемая пропускная способность | Расчетная нагрузка сброса для управляющего сценария сверхдавления. | Должна соответствовать документированной или сертифицированной пропускной способности клапана; ее нельзя предполагать по внешнему виду. |
| Данные производителя | Характеристики, материалы, размеры, номинальные значения и область применения конкретной модели. | Не следует заменять общими формулировками из каталога или фотографией. |
Когда обычно рассматриваются предохранительные клапаны с открытым корпусом
Предохранительные клапаны с открытым корпусом обычно рассматриваются там, где важно рассеивание тепла в камере пружины, и где открытость пружинной камеры не создает неприемлемых рисков безопасности, коррозии, загрязнения или воздействия на окружающую среду.
Типичные обсуждения включают предохранительные клапаны для пара, обслуживание котлов и определенные предохранительные клапаны для высоких температур для чистых газов или паров. Это отправные точки для инженерного анализа, а не автоматические правила.
Необходимо по-прежнему анализировать установку, напорный трубопровод, потери давления на входе, противодавление, пропускную способность и требования норм для конкретного проекта.
Перед установкой следует проверить траекторию сброса, реактивную силу на выходе, схему дренажа и зону возможного воздействия на персонал. Конструкция с открытым колпаком не делает допустимым небезопасный путь сброса.

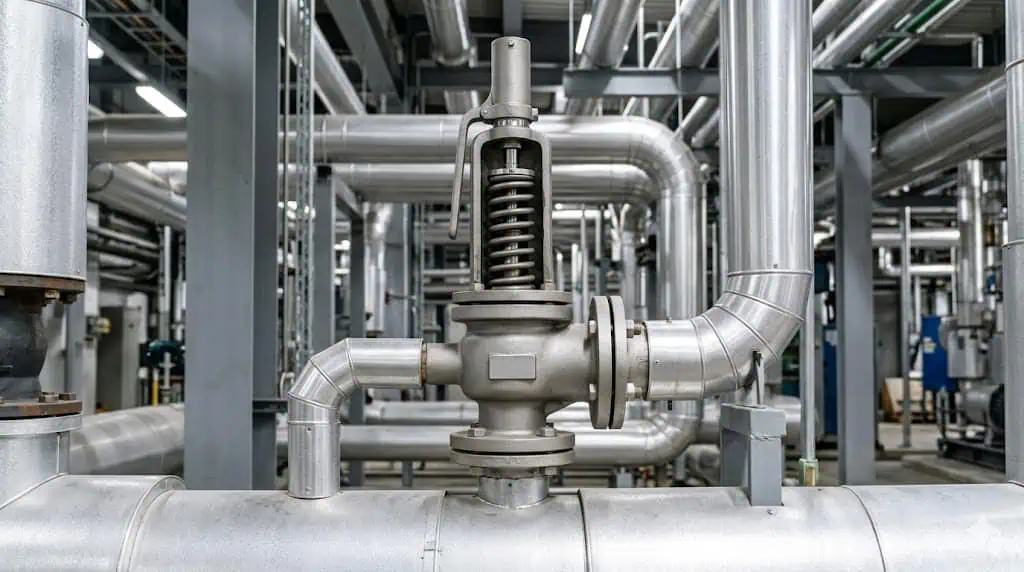

Пар и котлы
Паровые системы — одна из наиболее распространенных областей, где обсуждаются предохранительные клапаны с открытым колпаком. В применениях для котлов и паровых коллекторов высокая температура может сделать управление тепловым режимом пружинной камеры важным. Открытый колпак может помочь снизить концентрацию тепла вокруг пружинной камеры.
Для обслуживания, связанного с котлами, выбор должен по-прежнему подтверждать защищаемое оборудование, максимальное допустимое рабочее давление (MAWP), давление настройки, требуемую пропускную способность для сброса пара, схему расположения клапанов, трубопровод сброса, требования к подъемному устройству, правила инспекции и применимый код. Одно только название колпака не завершает спецификацию предохранительного клапана котла.
Ключевые точки в проектировании паровых котлов и паровых систем
| Точка удержания | Требуемые доказательства | Почему тип крышки недостаточен |
|---|---|---|
| Основа котельного или сосуда под давлением кода | Категория защищаемого оборудования, юрисдикция, принятая редакция кода и утвержденный паспорт. | Открытая крышка не определяет, применяется ли Раздел I, Раздел VIII, Раздел XIII или другой маршрут. |
| Уставка давления и граница давления | Максимальное допустимое рабочее давление/расчетное давление, рабочее давление, основа уставки давления и допустимое повышение давления. | Конструкция крышки не определяет допустимую уставку. |
| Требуемая паропроизводительность | Управляющая нагрузка и поддерживаемая производителем или сертифицированная паропроизводительность. | Клапан может открываться при правильном давлении и все равно быть недостаточного размера. |
| Механизм подъема | Требования к рычагу, компоновка крышки, ограничения эксплуатации и безопасный доступ. | Открытая крышка не доказывает наличие или допустимость рычага. |
| Система сброса | Маршрутизация выходного трубопровода, дренаж, опорные конструкции, реактивная сила, глушитель и безопасная зона сброса. | Отвод тепла от пружины не устраняет небезопасность выходного трубопровода. |
Если клапан защищает энергетический котел, проект должен учитывать принятую редакцию Раздел I ASME BPVC вместе с применимыми требованиями по защите от избыточного давления и нормативными требованиями. Не следует полагать, что каждое применение паровых систем соответствует одному и тому же правилу для котлов.
Иллюстративный пример 1: Открытая крышка, но повторяющийся уход давления настройки
Проблема: В паровом клапане для высоких температур использовалась открытая крышка, однако повторные испытания показали, что давление срабатывания снижается.
Причина: Пружина оставалась подверженной высокой температуре, передаваемой от корпуса, поскольку теплоизоляция и близлежащие горячие трубопроводы ограничивали воздушный поток. Материал пружины и тепловая среда не были рассмотрены как единая система.
Корректирующее действие / профилактика: Осмотреть и при необходимости заменить пружину, восстановить утвержденную настройку, проверить теплоизоляцию и местный воздушный поток, а также сохранять тенденции обнаруженных состояний. Рассматривайте открытую крышку как одну особенность теплового проектирования, а не как доказательство приемлемости температуры пружины.
Работа в условиях высоких температур с газом или паром
Конструкция с открытым колпаком также может рассматриваться для работы при высоких температурах с газом или паром, когда технологическая среда и окружающая среда подходят. Эксплуатация обычно должна быть достаточно чистой, чтобы воздействие на пружинную камеру не приводило к недопустимому загрязнению или риску коррозии.
Условия эксплуатации в чистых, некоррозионных средах
Открытый колпак легче обосновать, когда среда чистая, некоррозионная и нетоксичная или неопасная для персонала в случае утечки или воздействия, связанного со сбросом. Там, где окружающая атмосфера агрессивна, грязна, влажна, пыльна или подвержена промывке, открытая пружинная камера может стать проблемой для обслуживания и надежности.
Когда предохранительный клапан с открытым колпаком может быть непригоден
Предохранительный клапан с открытым колпаком может быть непригоден, когда пружинная камера нуждается в защите от окружающей среды, технологической среды или рисков, связанных с безопасностью при сбросе. Основной риск при выборе заключается в том, что открытый колпак рассматривается как маркировка “клапан для высоких температур”, а не как полный анализ применения.
Коррозионные или опасные среды
Если технологическая среда коррозионная, токсичная, легковоспламеняющаяся, полимеризующаяся, грязная или иным образом опасная, открытый колпак может создать риски воздействия или обслуживания. Инженер должен рассмотреть, является ли другая конфигурация более подходящей.
Наружная установка или загрязненные среды
Воздействие дождя, пыли, соленого воздуха, химических паров, изоляционных отходов или промывочной воды может повлиять на открытые компоненты пружины и штока. Воздействие окружающей среды может повлиять на выбор типа крышки.
Режимы отказа, создаваемые открытой камерой пружины
| Воздействие | Вероятный механизм повреждения | Возможное последствие для клапана | Контроль |
|---|---|---|---|
| Дождь или промывка | Скопление воды, потеря покрытия и щелевая коррозия вокруг пружинных седел и резьбы. | Коррозия пружины, трудности регулировки и смещение давления настройки. | Дренаж, одобренная защита от атмосферных воздействий, подходящие материалы и инспекция. |
| Соленая или морская атмосфера | Ускоренная атмосферная коррозия и отложения хлоридов. | Потеря сечения пружины, заедание и ухудшение состояния крепежа. | Пересмотр материалов/покрытий, контроль промывки и сокращение инспекций, где это оправдано. |
| Пыль, волокна или обломки изоляции | Отложения на пружине, штоке и внешних частях, прилегающих к направляющим. | Ограниченное движение, скрытая коррозия и загрязнение при техническом обслуживании. | Уборка помещений, защитное устройство, совместимое с конструкцией клапана, и регулярный осмотр. |
| Химические пары или кислотный туман | Атмосферное химическое воздействие независимо от выбора материала технологической среды. | Растрескивание пружины, коррозия и потеря целостности регулировки. | Анализ атмосферных химических воздействий и выбор альтернативной крышки/материала. |
| Замерзающая среда | Лед вокруг открытых движущихся компонентов или скопившаяся вода. | Ограниченное движение ручного устройства или механическое вмешательство. | Обзор дренажа, укрытия, управления тепловым режимом и одобрение производителя. |
Иллюстративный пример 2: Коррозия от промывки на паровом клапане, подходящем в остальном
Проблема: Клапан для чистого пара прошел начальные испытания давлением, но после эксплуатации обнаружилась коррозия пружины и нестабильные результаты при проверке.
Причина: Повторные промывки щелочью достигали открытой пружинной камеры. Рабочая среда была совместима с корпусом клапана, но окружающая среда при очистке не была учтена при выборе материалов.
Корректирующее действие / профилактика: Заменить поврежденные компоненты по утвержденной процедуре ремонта, пересмотреть материалы и покрытия открытых частей, контролировать направление промывки и, при необходимости, рассмотреть вариант защищенной конструкции крышки.
Когда требуется защита пружинной камеры, предохранительные клапаны с закрытой крышкой могут быть рассмотрены. Правильный выбор по-прежнему зависит от среды, температуры, противодавления, условий монтажа, материала, технического обслуживания и применимых норм. ".

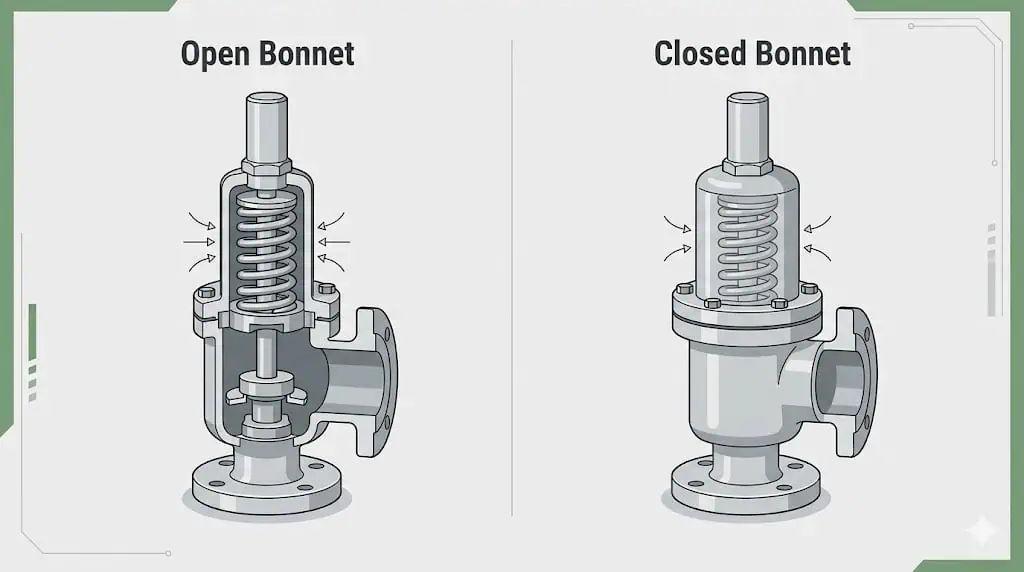

Открытая крышка против закрытой крышки предохранительного клапана
Предохранительные клапаны с открытой и закрытой крышкой отличаются в основном тем, как пружинная камера подвергается воздействию окружающей среды. В конструкции с открытой крышкой пружинная камера открыта для атмосферы. В конструкции с закрытой крышкой пружинная камера закрыта.
Ни один из типов крышек сам по себе не определяет пропускную способность, пригодность по давлению настройки, совместимость материалов, пригодность по противодавлению или соответствие нормам.
| Фактор | Предохранительный клапан с открытой крышкой | Предохранительный клапан с закрытой крышкой |
|---|---|---|
| Пружинная камера | Открыта для атмосферы. | Закрыта крышкой. |
| Теплоотвод | Часто лучше вокруг пружинной камеры. | Зависит от конструкции и условий эксплуатации. |
| Защита от окружающей среды | Ниже. | Выше. |
| Типичное обсуждение | Пар или чистая среда при высоких температурах. | Коррозионноактивная, опасная, наружная или защищенная среда для пружинной камеры. |
| Подтверждение производительности | Не доказывается типом крышки. | Не доказывается типом крышки. |
| Основа выбора | Условия эксплуатации, данные производителя, установка и проверка по нормам. | Условия эксплуатации, данные производителя, установка и проверка по нормам. |
Закрытая крышка не означает автоматически герметичность
Закрытая крышка изолирует пружинную камеру, но точное взаимодействие между крышкой, рабочей средой, сильфоном, зазорами направляющих и любым вентиляционным соединением зависит от конструкции. При закупках не следует использовать термин “закрытая крышка” вместо таких требований, как клапан с сальниковым уплотнением, герметичный колпачок, изоляция сильфона, вентиляция крышки с отводом или нулевая внешняя утечка.
Сильфонное уравновешивание — отдельное конструктивное решение
Клапан с сильфонным уравновешиванием может быть выбран для снижения влияния заданного противодавления и ограничения воздействия рабочей среды на определенные компоненты крышки. Он имеет свои собственные режимы отказа, включая усталость сильфона, трещины, коррозию и требования к вентиляции крышки. Поэтому сравнение открытой и закрытой крышки не может заменить обычный обзор выбора клапана с сильфоном или без него.
Предварительная матрица выбора
Приведенная ниже матрица не является окончательным правилом выбора. Она помогает решить, следует ли оставить предохранительный клапан с открытой крышкой на рассмотрении или рассмотреть другую конфигурацию перед запросом ценового предложения.
| Условие эксплуатации | Направление рассмотрения клапана с открытой крышкой | Причина | Данные для подтверждения |
|---|---|---|---|
| Чистый пар или высокотемпературный пар | Часто разумно оценить | Рассеивание тепла в пружинной камере может быть полезным. | Паропроизводительность, давление настройки, максимальное допустимое рабочее давление (MAWP), температура сброса, трубопровод на выходе и применимый стандарт. |
| Коррозионный, токсичный или загрязненный пар | Использовать с осторожностью или рассмотреть другие конфигурации | Открытая пружинная камера может создавать риск коррозии, безопасности или обслуживания. | Состав среды, токсичность, припуск на коррозию, материал, требования к седлу и крышке. |
| Наружная установка, пыльная среда, условия мойки или морская среда | Тщательно оцените риск воздействия | Воздействие атмосферы может повлиять на пружину, шпиндель и регулировочные компоненты. | Окружающая среда, дренаж, доступ для обслуживания, защита от коррозии и интервал проверки. |
| Присутствует противодавление или напорный коллектор | Не принимайте решение только по типу крышки (боннета) | Противодавление на выходе может повлиять на стабильность и выбранную конфигурацию клапана. | Наложенное противодавление, нарастающее противодавление, выходной трубопровод и система сброса. |
| Замена существующего клапана с открытой крышкой (боннетом) | Проверьте перед сопоставлением | Внешний вид не подтверждает производительность, материал, седло, пружину или основу одобрения. | Паспортная табличка, технические данные, фотографии, история эксплуатации, основа производительности и стандарт соединения. |
Обзор материалов на уровне компонентов
| Компонент | Воздействие среды | Обзор открытой крышки |
|---|---|---|
| Корпус / сопло / диск | Давление, температура, коррозия, эрозия и отложения в процессе эксплуатации. | Подтвердите номинальные значения давления-температуры, материалы проточной части и геометрию седла независимо от типа крышки. |
| Направляющая / шпиндель | Скользящий контакт, тепловое расширение, отложения и заедание. | Проверить сочетание материалов, зазоры и риск загрязнения. |
| Пружина | Температура окружающей среды плюс тепло, передаваемое от клапана. | Проверить материал, покрытие, температурное воздействие, механизм коррозии и допустимый диапазон настройки пружины. |
| Регулировочный винт / опоры пружины | Погодные условия, промывка, пыль и внешние химикаты. | Проверить защиту резьбы, ограничения смазки, коррозию и контроль от несанкционированного доступа. |
| Рычаг / штифты / колпачок | Коррозия в окружающей среде, механическое воздействие и доступ для оператора. | Отдельно проверить компоновку и запретить использование в качестве точки подъема. |
| Крепеж / внешние крепежные элементы | Термические циклы, коррозия и нарушение технического обслуживания. | Проверить материалы, состояние и прослеживаемость замен. |
Иллюстративный пример 3: Замененный клапан соответствовал внешнему виду, но не диапазону пружины
Проблема: Замененный клапан с открытым корпусом имел тот же размер входа/выхода и схожий внешний вид, но его настройка стала нестабильной во время заводской регулировки.
Причина: Выбранная модель использовала другое проходное сечение и диапазон пружины. Покупатель предоставил фотографии и давление настройки, но не требуемую производительность или исходный паспорт.
Корректирующее действие / профилактика: Восстановить сценарий сброса, требуемую производительность, модель, проходное сечение, диапазон пружины и поддерживаемую производительность. Рассматривать внешний вид и размер присоединения только как идентификационные данные.
Проверки давления, производительности и установки
Выбор открытого типа крышки должен рассматриваться совместно с определениями давления, требуемой пропускной способностью, потерей давления на входе и противодавлением на выходе. Эти параметры могут изменить конфигурацию клапана, даже если тип крышки выглядит правильным.
Терминология давления, которую следует разделять
| Term | Значение при выборе | Типичный риск при запросе коммерческого предложения |
|---|---|---|
| Рабочее давление | Нормальное системное давление во время эксплуатации. | Если давление слишком близко к давлению настройки, может увеличиться риск утечки или шипения. |
| Максимальное допустимое рабочее давление / расчетное давление | Граница оборудования под давлением, используемая для определения требования защиты. | Путаница между максимальным допустимым рабочим давлением (MAWP) и нормальным рабочим давлением может привести к некорректному обсуждению давления настройки. |
| Давление настройки | Давление, при котором предохранительный клапан настроен на начало открытия при заданных условиях. | Одно только давление настройки не подтверждает требуемую пропускную способность. |
| Перенапряжение / накопление давления | Допустимое повышение давления во время сброса, в зависимости от стандарта и сценария. | Отсутствие этого значения может сделать обзор размеров и пропускной способности неполным. |
| Сброс давления / повторное закрытие | Разница давлений между поведением при открытии и закрытии. | Неправильный рабочий перепад давления или неверное применение могут вызвать нестабильность или повторное срабатывание. |
Сертифицированная производительность, размер присоединения и герметичность седла являются различными допусками
| Доказательство | Что он может подтвердить | Что это не может доказать само по себе |
|---|---|---|
| Размер присоединения / класс давления | Обзор механического интерфейса и соединения по давлению/температуре. | Площадь проходного сечения, требуемая производительность, сертифицированная производительность или стабильная работа. |
| Сертификат давления настройки | Регулировка открытия в зарегистрированных условиях заводских испытаний. | Полный подъем, сертифицированная производительность, температура пружины в эксплуатации или стабильность при установке. |
| Отчет о герметичности седла | Утечка закрытого клапана при указанном методе и условиях испытаний. | Требуемая производительность, основа настройки по стандарту или пригодность для выходной системы. |
| Сертифицированная / документированная производительность | Производительность модели в зависимости от заданных условий среды и условий сброса. | Что сценарий сброса давления в проекте, предположения по трубопроводу или противодавлению верны. |
| Конструкция с открытым корпусом | Воздействие на пружинную камеру и связанный с этим анализ условий окружающей среды/температуры. | Любые из вышеперечисленных разрешений на производительность. |
Когда требуется испытание герметичности седла, API 527 описывает методы для применимых клапанов сброса давления с металлическими и мягкими седлами. Это не должно цитироваться как доказательство пропускной способности или пригодности конструкции с открытым корпусом.
Анализ противодавления и потерь на входе
Для более детального анализа наложенного противодавления, нарастающего противодавления и пределов выбора, связанных с сильфоном, используйте руководство по противодавлению и сильфонам.
| Проверить | Почему это важно | Границы открытого корпуса |
|---|---|---|
| Потеря давления на входе | Чрезмерные потери на входе могут привести к нестабильной работе, вибрации или снижению надежности защиты. | Конструкция с открытым корпусом не компенсирует неправильный подводящий трубопровод. |
| Наложенное противодавление | Существующее давление на выходе может влиять на открытие клапана и режим сброса. | Тип корпуса сам по себе не определяет пригодность для работы с противодавлением. |
| Накопленное противодавление | Давление, возникающее во время сброса, может влиять на производительность и стабильность. | Выходной трубопровод и система сброса должны проверяться отдельно. |
| Реактивная сила, поддержка и воздействие | Напорный трубопровод может создавать нагрузки на клапан и штуцер оборудования, а выходной патрубок может представлять риск воздействия на персонал. | Клапан с открытым корпусом по-прежнему требует поддержки напорного трубопровода, безопасного направления сброса и оценки зоны воздействия на персонал. |
| Дренаж и воздействие погодных условий | Скопление конденсата или воздействие окружающей среды может повлиять на работу и техническое обслуживание. | Открытая камера пружины увеличивает необходимость оценки воздействия окружающей среды. |
Иллюстративный пример 4: Модификация общего коллектора вызвала вибрацию (болтанку)
Проблема: Паровой клапан с открытым корпусом, который ранее работал нормально, начал вибрировать после подключения дополнительных предохранительных устройств к тому же напорному коллектору.
Причина: Модификация увеличила накопленное противодавление и изменила условия одновременного потока. Техническое обслуживание первоначально было сосредоточено на открытой пружине, но основной причиной была система выпуска.
Корректирующее действие / профилактика: Пересчитать сопротивление коллектора и случаи одновременного сброса, проверить диск, седло и направляющую на наличие повреждений от вибрации, а также рассмотреть, подходит ли обычная конструкция, сильфонная или другая конфигурация. Каждая модификация напорного коллектора должна инициировать пересмотр системы сброса давления.

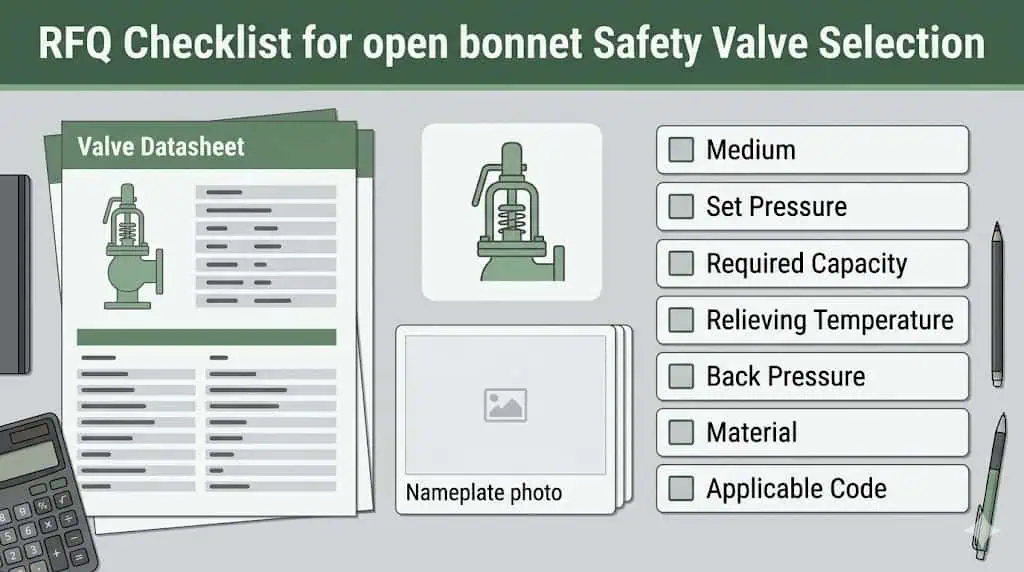

Данные для выбора, которые необходимо подтвердить перед запросом ценового предложения (RFQ)
Перед запросом ценового предложения на предохранительный клапан с открытым корпусом покупатель должен подготовить достаточные данные для инженерной оценки. Без этой информации поставщик может предоставить только предварительное или неполное предложение.
Содержание контрольного списка поддерживает предварительную коммуникацию по запросу ценового предложения и не заменяет формальный расчет сброса, сертифицированную проверку производительности или оценку производителя.
| Входные данные для запроса ценового предложения | Почему это важно |
|---|---|
| Защищаемое оборудование | Определяет, что должно быть защищено от избыточного давления. |
| Сценарий сброса давления | Определяет доминирующий случай избыточного давления. |
| Среда и фаза | Влияет на расчеты, материалы, сброс и безопасность. |
| Рабочее давление / Максимальное рабочее давление / давление настройки | Предотвращает путаницу в определении давления. |
| Требуемая пропускная способность | Предотвращает выбор только по размеру, внешнему виду или названию крышки. |
| Температура сброса | Объясняет, имеет ли значение конструкция с открытой крышкой. |
| Наложенное и нарастающее противодавление | Может изменить конфигурацию клапана или конструкцию выходного патрубка. |
| Входные и выходные трубопроводы | Влияет на потерю давления на входе, реактивную силу и безопасный сброс. |
| Материал, седло и пружина | Подтверждает совместимость с рабочей средой и риск воздействия на пружинную камеру. |
| Применимый стандарт и документы | Контролирует путь инспекции, утверждения и документации. |
Важно: Давление настройки отличается от требуемой пропускной способности. Клапан с правильным давлением настройки может быть небезопасен для расчетного случая сброса, если требуемая пропускная способность не проверена.
Техническое одобрение: контрольные точки перед заказом
| Точка удержания | Минимальное свидетельство сброса | Причина для удержания |
|---|---|---|
| Основа защиты | Защищаемое оборудование, максимальное допустимое рабочее давление/расчетное давление, определяющий сценарий сброса и принятая нормативная база. | Функция клапана и требуемая нагрузка не установлены. |
| Производительность | Требуемая нагрузка по сравнению с сертифицированной или документированной производительностью конкретной модели при соответствующих условиях. | Размер присоединения и давление настройки не обеспечивают защиту. |
| Тип крышки и верхнее исполнение | Утвержденный чертеж с указанием открытой крышки, колпачка, рычага, пружины, материалов и защиты открытых компонентов. | “Открытый тип” неоднозначен. |
| Установка | Анализ потерь на входе, противодавление на выходе, опорные конструкции, дренаж, реактивная сила и воздействие окружающей среды. | Пригодность для испытаний на стенде может не отражать поведение в установленном состоянии. |
| Испытания и документация | Требования к давлению настройки, герметичности седла, материалам, производительности, маркировке и инспекции. | Доказательства не могут быть надежно восстановлены после изготовления. |
Рабочий процесс проверки замены
Многие запросы на клапаны с открытой крышкой начинаются с фотографии существующего клапана. Фотография полезна для определения общей конструкции, но не может подтвердить выбранное проходное сечение, диапазон настройки пружины, конструкцию седла, материал, основу для расчета производительности или требование одобрения проекта.
| Шаг | Что проверить | Почему это важно |
|---|---|---|
| 1. Анализ шильдика | Производитель, модель, давление настройки, размер, материал и любые маркировки кода, указанные на шильдике. | Подтверждает отправную точку, но может быть неполным для расчета производительности или области документации. |
| 2. Сравнение с техническим описанием (datasheet) | Исходное техническое описание, сертифицированная/документированная производительность, тип присоединения, материал корпуса/обвязки/седла и предельные температуры. | Предотвращает подбор только по внешнему виду. |
| 3. Анализ условий эксплуатации | Среда, фазовое состояние, рабочее давление, максимальное допустимое рабочее давление (MAWP), давление настройки, температура сброса и требуемая производительность. | Подтверждает, соответствует ли старый выбор текущим условиям процесса. |
| 4. Анализ фотографии установки | Входной трубопровод, выходной трубопровод, опоры, направление сброса, дренаж и окружающая среда. | Выявляет проблемы с трубопроводом или условиями эксплуатации, которые могли привести к утечкам, вибрации или проблемам с техническим обслуживанием. |
| 5. Анализ требований документации | Инспекция, записи о материалах, отчеты об испытаниях, объем участия и применимые проектные спецификации. | Предотвращает рассмотрение коммерческого предложения как полного пакета инженерных согласований. |
Ремонт и возврат в эксплуатацию после работ с пружиной, седлом или крышкой
- Сохраняйте исходные данные. Зафиксируйте состояние уплотнения, коррозии, состояние пружины, результат установки давления срабатывания, утечки и видимые проблемы при установке перед очисткой или регулировкой.
- Контролируйте объем ремонта. Определите пружину, седло, диск, сопло, шпиндель, направляющую, рычаг, крепежные детали и открытые компоненты, которые очищаются, обрабатываются или заменяются.
- Восстановите утвержденную конфигурацию. Не изменяйте крышку, колпачок, рычаг, диапазон пружины или комплектующие по удобству мастерской без одобрения инженера и производителя.
- Завершите необходимые испытания. Проведите применимые испытания установочного давления, функциональные испытания, испытания на герметичность границы давления и седла с использованием калиброванного оборудования и утвержденной процедуры.
- Восстановите прослеживаемость. Сверьте данные на табличке, серийный номер, идентификацию пружины, окончательную пломбу и отчет о ремонте.
- Проверьте установку. Проверьте ориентацию, соосность входа/выхода, дренаж, воздействие погодных условий, опору напорной линии и статус изоляции.
- Устраните первопричину. Устраните воздействие высокой температуры окружающей среды, промывки, коррозии, противодавления, вибрации или нагрузок трубопровода перед возвращением клапана в эксплуатацию.
Если юрисдикция или владелец требует авторизованного процесса ремонта клапанов сброса давления, проверьте, применяется ли Сертификат авторизации VR Национального совета или другая утвержденная система ремонта. Авторизация ремонта контролирует качество и прослеживаемость ремонта; она не заменяет расчет сброса или проверку установки.
Распространенные заблуждения об предохранительных клапанах с открытой крышкой
| Заблуждение | Правильное инженерное представление |
|---|---|
| Открытая крышка означает высокую производительность. | Производительность должна быть подтверждена расчетами и данными производителя. |
| Одинаковый размер входа означает одинаковую производительность. | Один только размер соединения не подтверждает производительность. |
| Установочное давление равно скорости сброса. | Установочное давление и требуемая производительность отличаются. |
| Высокая температура всегда требует открытого корпуса. | Температура — один из факторов, но не единственный. |
| Открытая пружина означает простую замену. | Замена требует изучения шильдика, паспорта и условий эксплуатации. |
| Конструкция корпуса решает риск при установке. | Потеря давления на входе, противодавление на выходе и безопасность сброса должны рассматриваться отдельно. Используйте руководство по установке предохранительного клапана для направления анализа установки. |
Доказательства, которые должны совпадать перед техническим одобрением
| Документ | Ключевые данные для сопоставления | Риск несоответствия |
|---|---|---|
| Расчет сброса | Сценарий, требуемая нагрузка, среда, давление сброса и температура. | Клапан выбран для неправильного режима работы. |
| Утвержденный паспорт изделия | Модель, давление настройки, производительность, материалы, тип крышки, рычаг и тип присоединения. | Коммерческое описание не соответствует утвержденной конфигурации. |
| Чертеж производителя | Детали открытой крышки, диапазон пружины, колпачок/рычаг, размеры и ориентация сброса. | Ошибка замены или установки на основе внешнего вида. |
| Подтверждение производительности | Точная модель/проходное сечение, среда, давление, температура и основание для коррекции. | Неподтвержденное заявление о производительности. |
| Паспорт / серийная запись | Идентификация, давление настройки, размер, модель и применимые маркировки. | Установлен или отремонтирован неправильный клапан. |
| Протоколы испытаний и ремонта | Результат «как есть»/«как оставлено», замененные детали, окончательная пломба и авторизация. | Нет отслеживаемой основы для возврата в эксплуатацию. |
Как ZOBAI рассматривает заявку на предохранительный клапан с открытым корпусом
ZOBAI должен рассматривать заявку на предохранительный клапан с открытым корпусом, исходя прежде всего из условий эксплуатации, а не только по внешнему виду клапана. Первоначальный анализ должен подтвердить, почему пользователь рассматривает конструкцию с открытым корпусом: высокая температура, работа с паром, замена существующего клапана, спецификация проекта или предпочтения при техническом обслуживании.
- Определите защищаемое оборудование и сценарий сброса.
- Уточните среду, фазовое состояние и температуру сброса.
- Разделите рабочее давление, максимальное допустимое рабочее давление (MAWP) или расчетное давление, давление срабатывания и давление сброса.
- Подтвердите требуемую производительность сброса и основу для расчета производительности.
- Проверьте противодавление, потери давления на входе и схему выпуска.
- Проверьте материал, седло, пружину, воздействие на крышку, применимый стандарт и документацию.
- Для запросов на замену приложите фотографии существующего клапана, данные с шильдика, копии технических условий и, по возможности, фотографии установки.
Часто задаваемые вопросы о предохранительных клапанах с открытой крышкой
Что такое предохранительный клапан с открытым колпаком?
Предохранительный клапан с открытой крышкой — это конструкция пружинного предохранительного клапана, в которой камера пружины открыта для окружающей атмосферы. Такая конструкция часто рассматривается для применения с паром или в чистых средах при высоких температурах, поскольку она может способствовать рассеиванию тепла вокруг области пружины.
Почему предохранительные клапаны с открытой крышкой используются для пара?
Пар может создавать высокую температуру вокруг корпуса клапана и камеры пружины. Открытый корпус клапана может обеспечивать лучшую вентиляцию в области пружины, но окончательный выбор по-прежнему зависит от защищаемого оборудования, требуемой производительности по пару, давления настройки, температуры сброса, схемы отвода, норм и данных производителя.
Лучше ли предохранительный клапан с открытой крышкой, чем клапан с закрытой крышкой?
Не во всех случаях. Открытый корпус может быть полезен там, где важно рассеивание тепла вокруг пружины. Закрытый корпус может быть более подходящим там, где камера пружины нуждается в защите от погодных условий, грязи, коррозии, токсичных сред или воздействия технологического процесса.
Можно ли использовать предохранительный клапан с открытой крышкой вне помещений?
В некоторых проектах это возможно, но наружное применение требует тщательного рассмотрения. Открытая пружинная камера может подвергаться воздействию дождя, пыли, соленого воздуха, химических паров или других факторов окружающей среды.
Увеличивает ли конструкция с открытым колпаком (bonnet) пропускную способность при сбросе давления?
Конструкция с открытым колпаком сама по себе не увеличивает пропускную способность сброса. Пропускная способность зависит от проточной части клапана, седла или сопла, подъема тарелки, свойств рабочей среды, давления сброса, температуры сброса и сертифицированных или документированных производителем данных о пропускной способности.
Какие данные необходимы перед выбором предохранительного клапана с открытым колпаком?
Подтвердите защищаемое оборудование, сценарий сброса, среду и фазу, рабочее давление, максимальное допустимое рабочее давление или расчетное давление, давление настройки, требуемую пропускную способность, температуру сброса, противодавление, присоединение по входу и выходу, схему трубопроводов, материалы, применимый стандарт и необходимые документы.
Могу ли я заменить клапан с закрытой крышкой на клапан с открытой крышкой?
Не без инженерного анализа. Замена должна подтвердить рабочую среду, температуру, давление настройки, требуемую производительность, противодавление, условия установки, совместимость материалов, размеры присоединений и применимые нормы.
Является ли открытый корпус (bonnet) тем же самым, что и открытая крышка или подъемный рычаг?
№ Открытая крышка (Open bonnet) описывает открытую пружинную камеру. Конструкция колпачка и механизм подъемного рычага являются отдельными конструктивными особенностями и должны указываться независимо в спецификации и на чертеже.
Контактирует ли технологическая среда с открытой пружиной?
Не обязательно. Граница процесса, зазоры направляющих, компоновка сильфона и пути утечки являются специфичными для конструкции. Не следует делать вывод об изоляции пружины/процесса или поведении внешней утечки только по термину «открытый колпак».
Как противодавление влияет на предохранительный клапан с открытой крышкой?
Противодавление в основном определяется конфигурацией клапана и выходной системой, а не маркировкой открытого корпуса. Подтвердите наложенное и нарастающее противодавление, стандартную или сильфонную конструкцию, поправки на производительность и поведение при повторном закрытии.
Какие материалы следует проверять у клапана с открытой крышкой?
Осмотрите корпус, сопло, диск, направляющую, шток, пружину, опоры пружины, регулировочные детали, рычаг, крепеж, седло и уплотнения. Открытые пружинные и регулировочные компоненты также должны быть совместимы с окружающей средой.
Почему предохранительный клапан с открытой крышкой может протекать после установки?
Возможные причины включают загрязнение седла, напряжение трубопровода, высокое рабочее давление, неправильное давление настройки, смещение направляющих, коррозию, противодавление на выходе или повреждение при транспортировке. Только тип крышки не определяет причину.
Можно ли переоборудовать клапан с открытой крышкой в клапан с закрытой крышкой?
Не путем простой замены в мастерской. Модификация может изменить утвержденные детали, температуру пружины, вентиляцию, размеры, компоновку рычага и область сертификации. Используйте только одобренную производителем конфигурацию с инженерной проверкой.
Как часто следует проверять предохранительный клапан с открытой крышкой?
Интервал должен соответствовать применимым нормам, юрисдикции, программе владельца, инструкциям производителя, условиям эксплуатации и истории обнаруженных дефектов. Воздействие наружного воздуха, промывка, морские условия, коррозионная среда или воздействие высоких температур могут потребовать дополнительного осмотра.
Какие стандарты важны при выборе предохранительного клапана с открытым колпаком?
Применимые стандарты зависят от защищаемого оборудования и юрисдикции. Разделы I, VIII и XIII ASME BPVC, API 520/521, API RP 576, API 527 и ISO 4126-1 могут быть актуальны в пределах своих областей применения; ни один из них не делает открытый колпак универсально подходящим.
Подтверждает ли API 527 достаточную пропускную способность клапана с открытой крышкой?
№. API 527 устанавливает требования к испытаниям герметичности седла для соответствующих клапанов сброса давления. Производительность должна отдельно подтверждаться требуемой нагрузкой сброса и сертифицированной или документированной производительностью конкретной модели.
Что необходимо проверить после ремонта пружины, седла или крышки?
Перед возвратом в эксплуатацию проверьте утвержденную конфигурацию, идентификацию запасных частей, давление срабатывания, функциональное поведение, герметичность седла, окончательное уплотнение, прослеживаемость по шильду, разрешение на ремонт и установленный трубопровод/окружение.
Всегда ли открытый корпус является лучшим выбором для работы при высоких температурах?
№. Фактическая температура пружины, воздействие окружающей среды, коррозия, опасность процесса, изоляция, производительность, противодавление и требования к техническому обслуживанию должны быть рассмотрены. Некоторые высокотемпературные применения требуют защищенной или иной конфигурации клапана.
Стандарты и инженерные ограничения
Эта страница содержит рекомендации по инженерной коммуникации для понимания предохранительных клапанов с открытой крышкой. Она не заменяет формальный расчет сброса, проверку сертифицированной производительности, анализ технического паспорта производителя, анализ проектной спецификации, требования к инспекции или одобрение квалифицированными инженерами и соответствующими органами.
Только названия стандартов не завершают спецификацию клапана. Применимый код, редакция, объем документации и маршрут утверждения должны быть подтверждены в соответствии с фактическим проектом.
| Ссылка | Соответствующая роль | Границы для данной статьи |
|---|---|---|
| Раздел I ASME BPVC | Конструкция энергетических котлов и соответствующий нормативный путь, где это принято. | Использовать только для оборудования и юрисдикций в пределах его области применения; открытый колпак не устанавливает соответствие. |
| ASME BPVC Раздел VIII, Раздел 1 / Раздел XIII | Контекст конструкции сосудов под давлением и требования к защите от избыточного давления. | Подтвердите принятое издание и правила, специфичные для оборудования. |
| API 520 Часть I | Расчет и выбор в пределах охватываемой нефтеперерабатывающей и смежных отраслевых областей. | Не делает стиль колпака подходящим без фактических данных о сбросе. |
| API 520 Часть II | Установка и инженерный анализ установок устройств сброса давления в пределах его области применения. | Актуально для анализа потерь на входе, выходного трубопровода и противодавления. |
| API 521 | Руководство по системам сброса давления и разгрузки в охватываемых нефтегазовых и газоперерабатывающих объектах. | Руководство по системе, а не универсальная сертификация продукта. |
| API RP 576 | Практика инспекции устройств сброса давления, входящих в сферу применения. | Поддерживает планирование инспекций; не определяет универсальные интервалы для каждой отрасли. |
| API 527 | Методы испытаний на герметичность седла для применимых предохранительных клапанов. | Не подтверждает требуемую производительность или пригодность для открытых клапанов при высоких температурах. |
| ISO 4126-1 | Общие требования к продукции для предохранительных клапанов по процедуре ISO. | ISO определяет его как стандарт на продукцию, а не стандарт проектирования для конкретных применений. |
| National Board / NBIC / VR | Записи о сертификации и контроль авторизованного ремонта, где применимо. | Авторизация ремонта не заменяет проверку размеров, установки или условий эксплуатации. |
Технические справочные материалы
Следующие официальные источники являются полезными справочными материалами по защите от избыточного давления, расчету размеров, системам сброса и требованиям к предохранительным клапанам. Они не доказывают, что конкретный клапан ZOBAI автоматически имеет какую-либо сертификацию ASME, API, ISO или местного регулирующего органа.
- ASME BPVC Раздел XIII — Правила защиты от избыточного давления
- ASME BPVC Раздел I — Правила изготовления паровых котлов
- API 520 Часть I — Расчет и выбор устройств сброса давления
- API 520 Часть II — Установка устройств сброса давления
- API Standard 521 — Системы сброса и разгрузки давления
- API 527 — Герметичность седла клапанов сброса давления
- ISO 4126-1 — Предохранительные клапаны Общие требования
- Сертификат авторизации VR Национального совета
