Выбор пропускной способности и проходного сечения предохранительного клапана
Пропускная способность предохранительного клапана и размер присоединения: что на самом деле определяет расход?
Размер присоединения предохранительного клапана показывает, как клапан подключается к трубопроводу. Проходное сечение и сертифицированная пропускная способность показывают, может ли выбранный клапан сбросить требуемую нагрузку. Эти значения связаны, но не взаимозаменяемы.
Правило принятия инженерного решения: сначала утвердите требуемый сброс, затем выбранное проходное сечение и подтвержденную пропускную способность, и только потом входное/выходное присоединение. Клапан, подходящий по фланцу, может быть недостаточным по размеру для расчетного сценария избыточного давления.
Окончательный выбор должен выполняться с учетом фактической среды, давления сброса, температуры сброса, допустимого избыточного давления, противодавления, выбранной модели и применимых норм.
Быстрый ответ
Размер присоединения не является пропускной способностью предохранительного клапана. Входной и выходной размеры описывают механическое соединение с трубопроводной системой. Размер проходного сечения описывает внутреннее проходное отверстие или расчетную площадь прохода. Аттестованная или подтвержденная производителем пропускная способность — это расход, который выбранный клапан может сбросить при заданных среде, давлении, температуре и условиях испытаний или расчета.
Два клапана могут быть оба маркированы как 2 × 3 дюйма или DN50 × DN80 и при этом иметь разные обозначения проходного сечения, характеристики подъема и подтвержденную пропускную способность. Поэтому правильное сравнение выглядит так:
Требуемая производительность сброса
Расход, который защищаемое оборудование должно сбрасывать при определяющем сценарии сброса давления.
Пропускная способность выбранного клапана
Подтвержденная пропускная способность конкретной модели клапана и проходного сечения при соответствующих условиях сброса.
Размер присоединения
Входное и выходное присоединение, используемое для проверки монтажа, расчета трубопровода и установки.
Для полной методики расчета используйте руководство по расчету и сертифицированной пропускной способности предохранительных клапанов. На этой странице рассматривается только типичная ошибка, когда размер фланца принимают за доказательство пропускной способности.

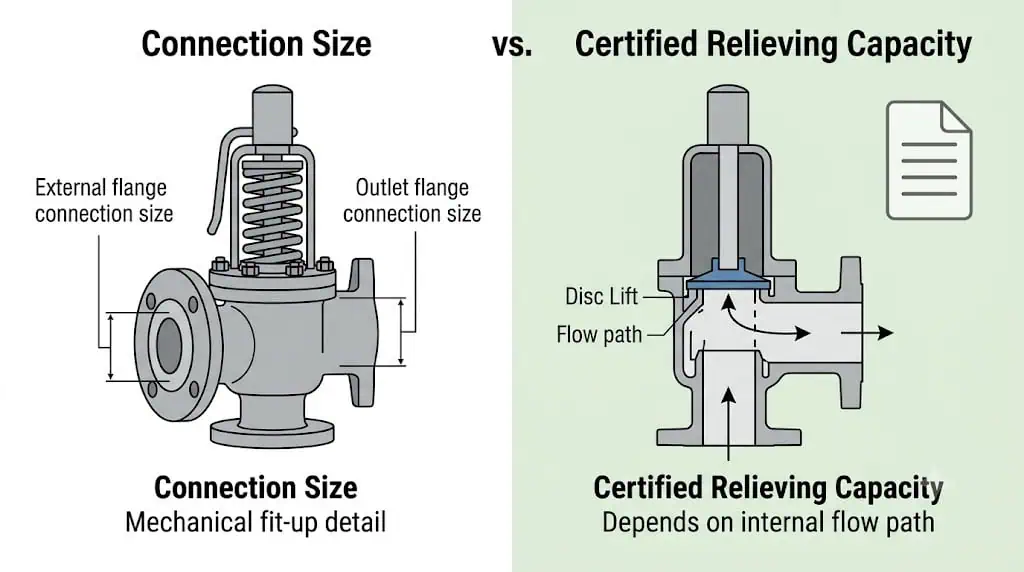

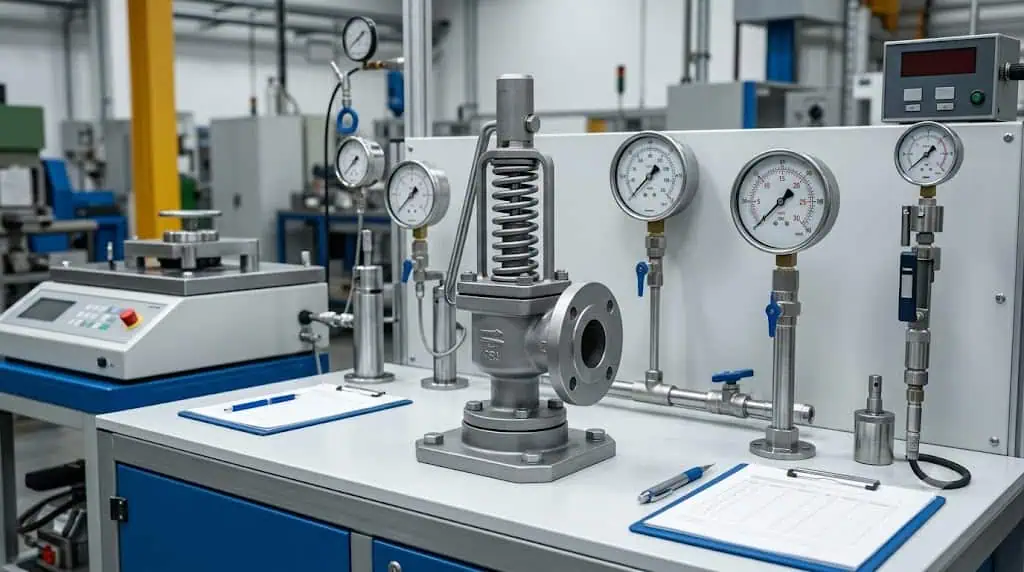

Размер присоединения, размер проходного сечения и пропускная способность — это разные величины
В закупочной документации предохранительный клапан часто описывают по входному и выходному диаметру и давлению настройки. Эта информация полезна для идентификации, но она не определяет внутренний проточный тракт и не доказывает, что клапан защитит оборудование. Следующие три значения необходимо рассматривать отдельно.
| Параметр выбора | Что описывает | Что не доказывает | Типичные признаки |
|---|---|---|---|
| Размер входного и выходного присоединения | Номинальный трубный интерфейс, размер фланца или резьбы, тип уплотнения и класс давления | Внутренняя площадь проходного сечения, требуемая пропускная способность или поддерживаемая пропускная способность сброса | Общий чертеж, спецификация трубопроводов, табличка и таблица размеров |
| Проходное сечение или размер сопла | Внутреннее проходное отверстие, обозначенное семейство проходных сечений или эффективная граница потока | Пропускная способность для каждой среды и условия без соответствующего коэффициента и базового давления | Технический паспорт производителя, обозначение API 526, где применимо, сертифицированные расчетные данные |
| Сертифицированная или документированная пропускная способность | Поддерживаемый расход для заданной конфигурации клапана и указанных условий сброса | Что расчет сброса давления на установке, впускной трубопровод или система сброса являются корректными | Сертифицированная таблица пропускной способности, расчет производителя, сертификат, технический паспорт или утвержденная проектная документация |
Не оценивайте пропускную способность по наружному диаметру клапана или только по DN/NPS. Если точную модель, проходное сечение и базовую пропускную способность невозможно проверить, отметьте пропускную способность как неподтвержденную и приостановите техническое утверждение.

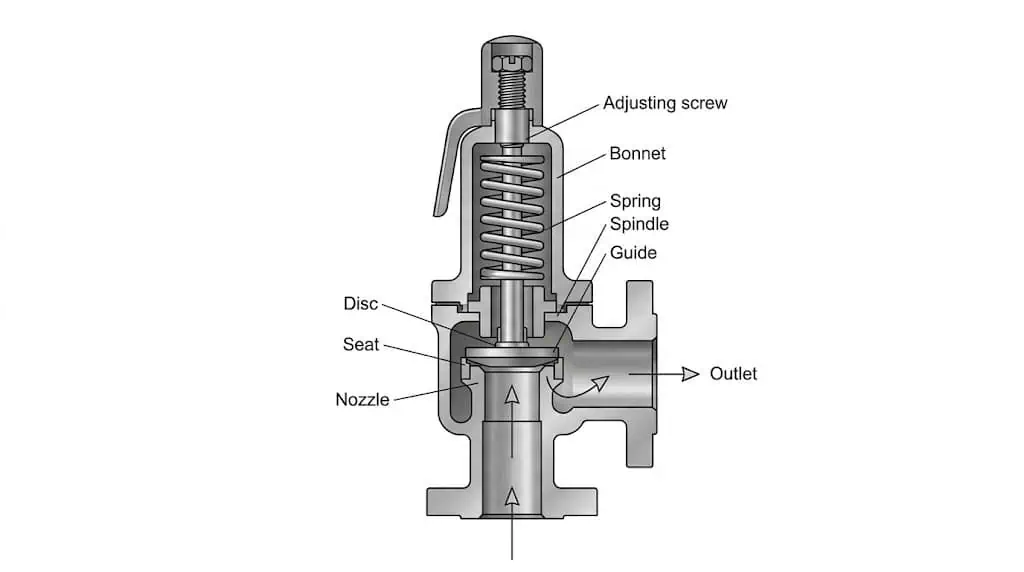

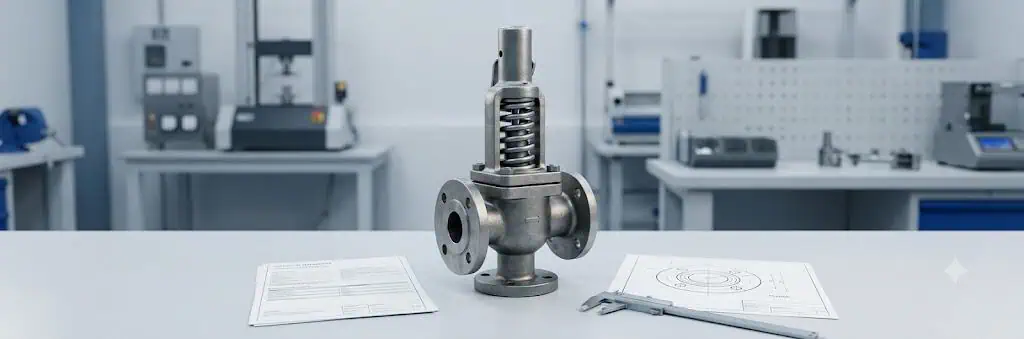

Почему два клапана с одинаковым размером присоединения могут иметь разную пропускную способность
Производители могут использовать один и тот же корпус или фланцевый контур для нескольких внутренних проходных сечений. Видимые вход и выход могут оставаться неизменными, в то время как сопло, геометрия седла, держатель тарелки, направляющая и подъем изменяются. Различные серии изделий также могут использовать разные коэффициенты, схемы сброса и сертификационные базы.
Иллюстрация объясняет принцип выбора; она не является сертифицированным производственным чертежом.
| Фактор | Как это влияет на выбор пропускной способности |
|---|---|
| Площадь сопла или эффективного проходного сечения | Большая поддерживаемая площадь проходного сечения может пропускать больше среды при сопоставимых остальных условиях расчета. |
| Подъем клапана и геометрия тарелки | Доступная площадь прохода и проточный тракт влияют на пропускную способность выбранной конструкции. |
| Среда и фаза | Пар, газ, парогазовая смесь и жидкость требуют различных свойств среды и методов расчета. Двухфазная среда может потребовать метода, одобренного проектом. |
| Установочное и сбросное давление | Давление, доступное во время сброса, влияет на поддерживаемый расход и должно соответствовать расчетной базе. |
| Температура сброса | Температура изменяет плотность и другие свойства среды, а также может ограничивать материалы или компоненты с мягким уплотнением. |
| Противодавление | Наложенное и накопленное противодавление может влиять на пропускную способность и стабильность, особенно для обычных пружинных конструкций. |
Пример замены: то же присоединение 2 × 3, но другое внутреннее проходное сечение
Покупатель запрашивает пружинный предохранительный клапан 2 × 3 дюйма при существующем установочном давлении. Два предложения подходят к одним и тем же фланцам, но выбранные проходные сечения и задокументированная пропускная способность различаются. Утверждение более дешевого клапана только по размеру присоединения может привести к установке клапана заниженного размера.
Правильные действия: определить защищаемое оборудование и определяющий сценарий сброса давления, подтвердить требуемую нагрузку, затем сравнить эту нагрузку с точной пропускной способностью модели/проходного сечения. Утверждайте присоединение 2 × 3 только после того, как проверка пропускной способности пройдена.
Требуемая пропускная способность сброса против сертифицированной или подтвержденной пропускной способности клапана
Выбор предохранительного клапана — это сравнение спроса и возможности. Требуемая пропускная способность сброса определяется защищаемой системой и ее определяющим сценарием избыточного давления. Подтвержденная пропускная способность клапана определяется выбранной конструкцией клапана при заданных условиях. Размер присоединения относится к проверке трубопровода и не может заменить ни одну из сторон этого сравнения.
| Инженерный вопрос | Требуемые доказательства | Границы утверждения |
|---|---|---|
| Что должно быть сброшено? | Защищаемое оборудование, определяющий сценарий, среда/фаза и утвержденная требуемая нагрузка | Приостановить, если сценарий сброса или требуемый расход отсутствуют |
| При каких условиях? | Установочное давление, допустимое избыточное давление или основа накопления, давление сброса и температура сброса | Приостановить, если параметры давления или единицы измерения смешаны |
| Сможет ли выбранный клапан пропустить эту нагрузку? | Точная модель, проходное сечение, источник пропускной способности, среда и применяемые поправки | Удерживайте, если пропускная способность взята из другой модели или определена по размеру |
| Будет ли он работать после установки? | Проверка потери давления на входе, противодавление на выходе, отвод сброса, дренаж и опоры | Удерживать, если условия установки отличаются от расчетных |
| Подойдет ли он к трубопроводу? | Размер соединения, класс давления, тип уплотнительной поверхности, габариты и совместимость материалов | Механическое одобрение не снимает открытую контрольную точку по пропускной способности |
Сравнение пропускной способности должно выполняться на одинаковой основе
Перед сравнением требуемой и допустимой пропускной способности приведите к единым единицам измерения, среде, давлению сброса, температуре и условиям противодавления. Не сравнивайте кг/ч с Нм³/ч без документально подтвержденного пересчета. Не применяйте значение пропускной способности для воздуха напрямую к пару, жидкости или технологическому газу. Не вводите произвольный запас только для того, чтобы выбранный клапан казался приемлемым.
По влиянию противодавления см. руководство ZOBAI руководство по противодавлению и сильфонам. По ограничениям монтажа см. руководство по установке предохранительного клапана.
Что определяет API 526 — и что не определяет
API 526 обычно используется для стандартизации размеров фланцевых стальных клапанов сброса давления и обозначений проходных сечений в рамках своей области применения. Эта стандартизация помогает инженерам и покупателям сравнивать габаритные размеры, комбинации присоединений и обозначения проходных сечений. Это не означает, что каждый клапан с одинаковыми размерами входного/выходного патрубка автоматически имеет одинаковую сертифицированную пропускную способность.
API 526 может помочь в
- стандартизированном обмене данными о размерах и присоединениях;
- обсуждении обозначений проходных сечений в рамках стандарта;
- координации замены по габаритам и трубопроводной обвязке;
- более последовательном сравнении при запросах котировок.
API 526 не заменяет
- основной расчет сброса давления;
- данные производителя о пропускной способности для конкретно выбранного клапана;
- проверку рабочей среды, давления и температуры;
- анализ противодавления и потерь на входе.;
- требования к коду проекта и сертификации.
Используйте Руководство по фланцевым предохранительным клапанам API 526 для контекста размеров и проходного сечения. Используйте более общее руководство по расчету когда требуется формальный процесс определения пропускной способности.
Правильный порядок выбора предохранительного клапана
- Определите защищаемое оборудование. Подтвердите обозначение котла, сосуда, теплообменника, компрессора, трубопровода, резервуара или технологического блока.
- Определите управляющий сценарий сброса давления. Примеры включают заблокированный выход, воздействие огня, отказ регулятора, тепловое расширение или разрыв труб.
- Подтвердите требуемую нагрузку сброса. Запишите значение, единицы измерения и основу расчета.
- Определите условия сброса. Подтвердите рабочую среду, фазу, давление настройки, давление сброса, температуру и допустимый процент превышения давления.
- Выберите конструкцию клапана и проходное сечение. Сравните точную пропускную способность с утвержденной требуемой нагрузкой.
- Проверьте влияние монтажа. Проверьте потери давления на входе, противодавление на выходе, трассировку сброса, опоры и дренаж.
- Подтвердите присоединение и документацию. Проверьте размер, номинал, тип уплотнительной поверхности, габариты, материалы, испытания, маркировку и сертификаты.
Контрольная точка по заказу на закупку: Коммерческое сравнение может начаться до закрытия всех технических позиций, но окончательная модель и проходное сечение не должны быть зафиксированы, пока требуемая нагрузка, расчетная пропускная способность или условия монтажа не проверены.
Для конфигурации пружинного клапана рассмотрите пружинные предохранительные клапаны. Если выходная система создает значительное или переменное противодавление, сравните конструкции с обычным, сильфонным уравновешиванием и пилотным управлением, а не предполагайте, что название конструкции решает все условия.
Проверка замены: не заменяйте только по размеру
Табличка старого клапана и измерение фланца являются полезными данными для идентификации, но они не доказывают, что старый клапан был правильно подобран или остается пригодным после изменений технологического процесса. Дебутылнек, увеличение тепловой нагрузки, изменения регулирующих клапанов и модификации сбросного коллектора могут сделать исходную пропускную способность или условия монтажа недействительными.
| Проверка замены | Минимальные данные | Продолжить или приостановить |
|---|---|---|
| Идентификация установленного клапана | Заводская табличка, модель, серийный номер, четкие фотографии, размер и класс входного/выходного патрубка | Продолжить только для идентификации |
| Защищаемое оборудование | Бирка оборудования, MAWP/расчетное давление, рабочая среда и существующий паспорт | Приостановить, если защищаемая функция неизвестна |
| Основание для сброса давления | Определяющий сценарий и требуемая пропускная способность с единицами измерения | Приостановить, если пропускная способность отсутствует или устарела |
| Выбранная замена | Точная модель, проходное сечение и подтвержденная пропускная способность | Приостановить, если в предложении указаны только размер присоединения и давление настройки |
| Установка | Входной трубопровод, переходники, выходной коллектор, противодавление, опоры и дренаж | Проверить перед окончательным выпуском |
| Документация | Паспорт, чертеж, подтверждение пропускной способности, протоколы испытаний, документы на материалы и маркировка | Определить до выпуска заказа на закупку |
Триггер управления изменениями: пересчитывайте и повторно проверяйте клапан при изменении производительности процесса, тепловой нагрузки, защищаемого оборудования, базового давления настройки, сценария сброса или системы сброса.

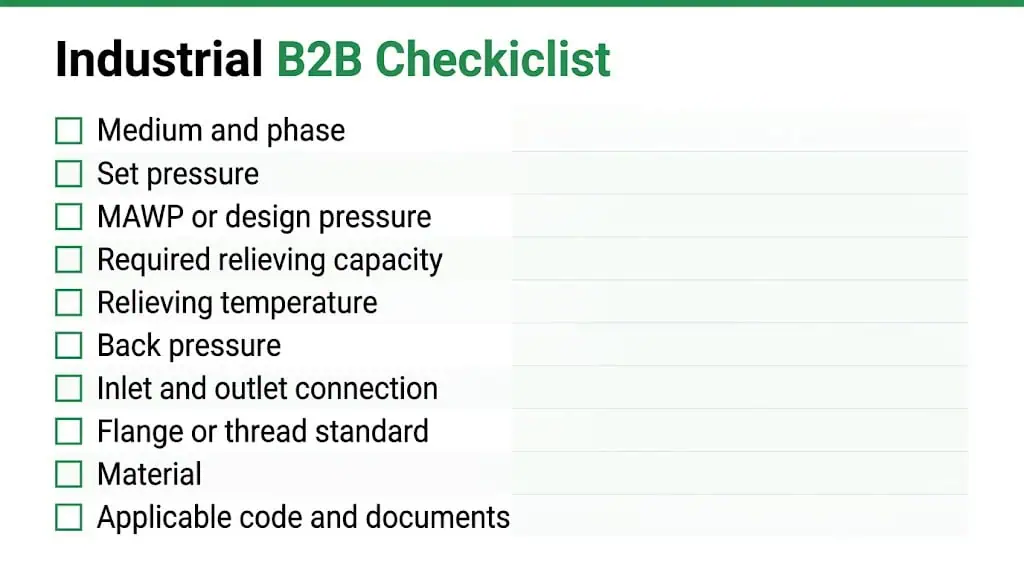

Контрольный список запроса котировки для проверки пропускной способности и присоединений
Правильный запрос котировки должен предоставить поставщику достаточно информации для выбора проходного сечения и проверки пропускной способности. “DN50 × DN80, 10 бар” — это не полная спецификация предохранительного клапана.
| Параметр запроса предложения | Что предоставить | Почему это важно |
|---|---|---|
| Защищаемое оборудование и сценарий | Обозначение оборудования и определяющий случай превышения давления | Определяет защитную функцию |
| Среда и фаза | Пар, газ, парогазовая фаза, жидкость или утвержденная двухфазная среда; состав/свойства при необходимости | Метод расчета и обзор материалов |
| Данные по давлению | Рабочее давление, MAWP/расчетное давление, давление настройки и допустимое превышение давления | Определяет границы давления и доступное давление сброса |
| Требуемая пропускная способность | Значение расхода, единицы измерения, редакция расчета и условия сброса | Обеспечивает требуемую пропускную способность клапана |
| Температура сброса | Температура при расчетном режиме сброса | Влияет на свойства среды и ограничения по материалам |
| Противодавление | Наложенное и создаваемое противодавление, включая постоянный или переменный диапазон | Влияет на конструкцию, пропускную способность и устойчивость работы |
| Присоединения | Входной/выходной размер, стандарт, класс давления, тип уплотнительных поверхностей и габаритные ограничения | Обеспечивает проверку монтажа и трубопроводной обвязки |
| Материалы и документы | Требования к корпусу, затвору и седлу, применимый стандарт, испытания, сертификаты и объем контроля | Обеспечивает техническое и QA-согласование |
Неизвестные значения должны быть отмечены “будет подтверждено”. Их не следует молчаливо оценивать по старой фотографии клапана или номинальному диаметру трубопровода.
Пять распространенных ошибок при выборе
1. Рассмотрение DN/NPS как пропускной способности
Номинальный размер — это обозначение трубопровода, а не сертифицированное значение расхода.
2. Использование давления настройки как результата расчета
Давление настройки определяет регулировку открытия; оно не определяет расчетную нагрузку сброса.
3. Перенос пропускной способности с другой среды
Значения пропускной способности для воздуха, пара, газа и жидкости не взаимозаменяемы без правильного метода и свойств.
4. Игнорирование противодавления
Давление в выходной системе может изменить пропускную способность и стабильность клапана, даже если фланец и проходное сечение выглядят приемлемыми.
5. Замена по внешнему виду
Старый клапан мог быть выбран неправильно или больше не соответствовать текущему технологическому режиму.
Правило утверждения
Требуйте прослеживаемую цепочку от расчета сброса до выбранной модели/проходного сечения, подтверждения пропускной способности, чертежа, таблички и документации по испытаниям.
Границы технических ссылок
API 520, API 526, ASME BPVC Раздел XIII, сертификационная информация National Board и ISO 4126 могут поддерживать различные части анализа сброса давления. Ни один из них не делает размер соединения заменой требуемой или подтвержденной пропускной способности. Используйте редакцию и юрисдикцию, принятые проектом.
Часто задаваемые вопросы
Связан ли размер присоединения предохранительного клапана с его пропускной способностью?
№. Присоединительный размер описывает интерфейс входного и выходного трубопровода. Пропускная способность зависит от выбранного внутреннего проходного сечения, конструкции клапана, рабочей среды, давления, температуры, противодавления и подтверждённых эксплуатационных данных.
Могут ли два предохранительных клапана 2 × 3 иметь разную пропускную способность?
Да. Они могут иметь разные внутренние проходные сечения, характеристики подъема, коэффициенты, комплектации или сертифицированные конструкции, даже если внешние размеры входного и выходного патрубков совпадают.
Что важнее: размер присоединения или размер проходного сечения?
Они служат разным целям. Присоединительный размер важен для монтажа трубопровода и установки. Проходное сечение и пропускная способность являются ключевыми для подтверждения того, что клапан способен сбросить требуемую нагрузку.
Соответствует ли размер проходного сечения по API 526 автоматически подтверждению пропускной способности?
№. API 526 обеспечивает стандартизированную передачу размеров и обозначений проходных сечений в рамках своей области применения. Точная выбранная пропускная способность клапана должна быть проверена для соответствующей среды и условий сброса.
Достаточно ли заданного давления для выбора предохранительного клапана?
Нет. Давление настройки не определяет требуемую пропускную способность при сбросе. Для выбора также необходимы определяющий сценарий, требуемая производительность, рабочая среда, температура сброса, допустимое избыточное давление, противодавление и условия установки.
Можно ли заменить старый предохранительный клапан, используя только его заводскую табличку и размер фланца?
Нет. Для идентификации используйте заводскую табличку, затем уточните защищаемое оборудование, текущий сценарий сброса, требуемую пропускную способность, точное проходное сечение замены, поддерживаемую пропускную способность и состояние установленного трубопровода.
Можно ли использовать пропускную способность по воздуху для пара, газа или жидкости?
Не напрямую. Пропускную способность необходимо проверять с учетом фактической среды, фазы, свойств, давления и температуры. Для разных сред требуются соответствующие расчеты или подтвержденные данные.
Что должен предоставить поставщик для подтверждения пропускной способности?
Поставщик должен указать точную модель и проходное сечение, а также предоставить применимый сертифицированный или подтверждённый производителем источник пропускной способности, единицы измерения, рабочую среду, условия давления и температуры, а также любые утверждённые поправочные коэффициенты.
