Типы клапанов и принципы работы
Что такое предохранительный клапан с пилотным управлением?
Предохранительный клапан с пилотным управлением, часто сокращаемый как POSRV, представляет собой устройство сброса давления, в котором небольшой пилотный клапан управляет открытием и закрытием основного клапана большего размера. Эта страница поможет инженерам и покупателям понять принцип работы, где пилотное управление может рассматриваться, где оно может создавать дополнительный риск, и какие данные необходимо подтвердить перед запросом ценового предложения (RFQ). Выбор POSRV основывается не только на внешнем виде клапана, номинальном размере присоединения или давлении настройки. Он зависит от защищаемого оборудования, сценария сброса, среды и фазового состояния, рабочего давления, максимального допустимого рабочего давления (MAWP) или расчетного давления, требуемой пропускной способности, температуры сброса, противодавления, конфигурации трубопроводов, материалов, применимых норм и данных производителя.
Лучше всего подходит для этой статьи
Определение, механизм, границы выбора и подготовка к RFQ.
Основной риск при выборе
Предположение, что пилотное управление автоматически решает проблемы утечек, противодавления или производительности.
Следующий инженерный шаг
Отправьте реальные рабочие условия и данные по сбросу для рассмотрения.
Внешний вид конечного продукта, материалы, номинальное давление, присоединения и пригодность для эксплуатации должны быть подтверждены в соответствии с выбранной моделью ZOBAI и спецификацией проекта.
Краткий ответ: Что такое предохранительный клапан с пилотным управлением?

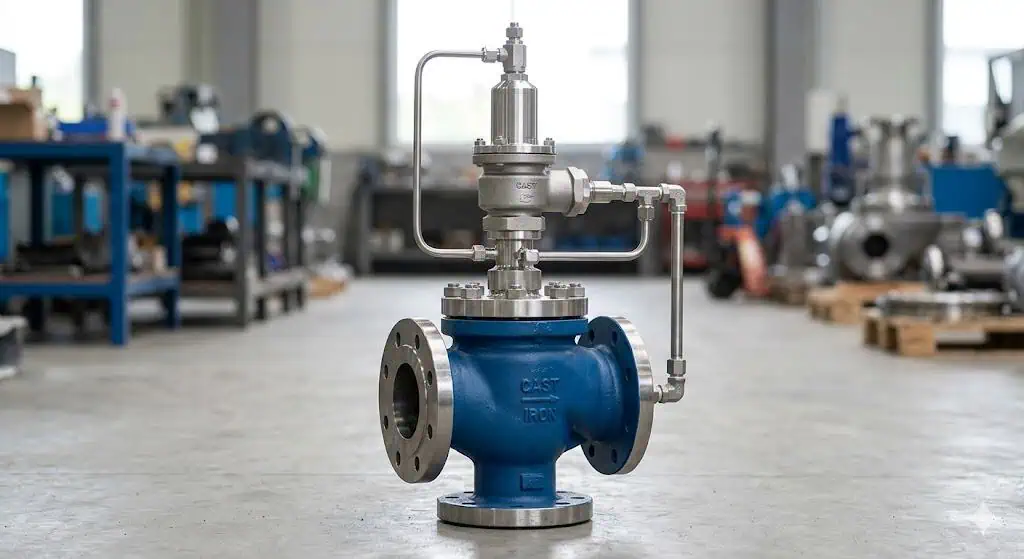

A предохранительный клапан с пилотным управлением представляет собой узел клапана сброса давления, в котором пилотный клапан отслеживает давление в системе и контролирует давление в куполе или камере управления над подвижным элементом основного клапана. Когда защищаемое оборудование достигает заданного давления, пилот изменяет это управляющее давление, позволяя основному клапану открыться и сбросить избыточное давление.
С точки зрения защиты от давления, POSRV (предохранительный клапан с пилотным управлением) не следует выбирать только потому, что он кажется более продвинутым, чем пружинный клапан. Его необходимо рассматривать в сравнении с защищаемым оборудованием, сценарием сброса, средой и фазой, рабочим давлением, максимальным допустимым рабочим давлением (MAWP) или расчетным давлением, давлением настройки, требуемой пропускной способностью, температурой сброса, противодавлением, схемой установки, материалами, применимыми стандартами и требованиями к документации.
Для вариантов продуктовой линейки ознакомьтесь с ZOBAI предохранительные клапаны с пилотным управлением. Для инженерного анализа отправьте условия эксплуатации через задать вопрос инженеру-специалисту по предохранительным клапанам.
Основные компоненты предохранительного клапана с пилотным управлением

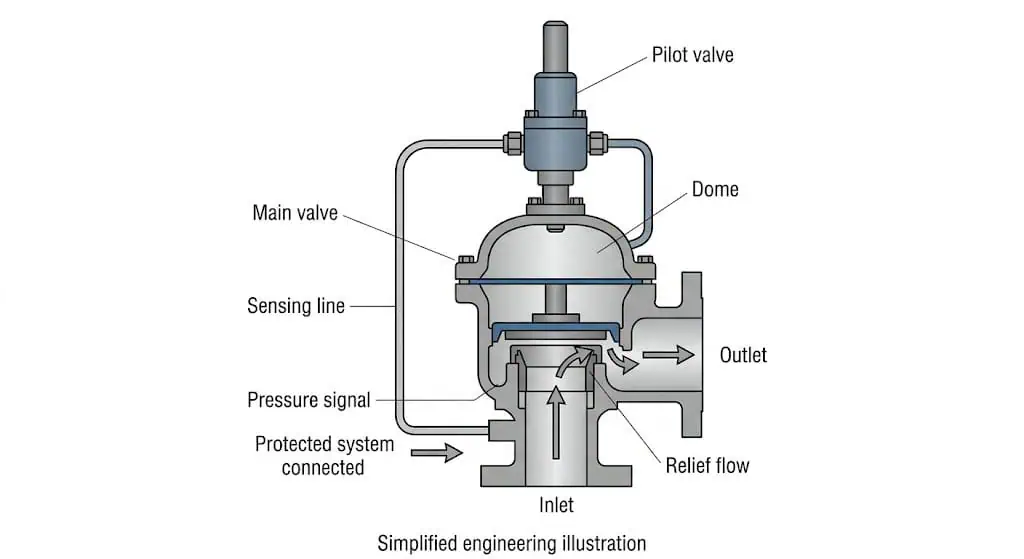

Предохранительный клапан с пилотным управлением состоит из двух функциональных частей: основной клапан и пилотный клапан. Точная внутренняя конструкция может различаться в зависимости от производителя и выбранной модели, но принцип проектирования остается неизменным: пилот управляет балансом давления, который удерживает основной клапан в закрытом состоянии или позволяет ему открыться.
Это упрощенная инженерная иллюстрация для объяснения концепции, а не производственный чертеж, сертифицированный разрез или подтверждение пропускной способности.
Основной клапан
Основной клапан обеспечивает основной путь сброса давления из защищаемого оборудования в систему отвода. Он включает корпус, вход, выход, зону седла и подвижный элемент.
Пилотный клапан
Пилотный клапан отслеживает давление в системе и регулирует давление в куполе или камере управления. Его пригодность для эксплуатации зависит от чистоты рабочей среды, температуры, коррозионной активности и доступности для обслуживания.
Купол или камера управления
Давление в куполе помогает удерживать главный клапан закрытым во время нормальной эксплуатации и изменяется пилотным клапаном при необходимости открытия.
| Компонент | Роль инженера | Что необходимо подтвердить перед запросом ценового предложения (RFQ) |
|---|---|---|
| Основной клапан | Обеспечивает основной путь сброса давления. | Номинальное давление, эффективная площадь, тип присоединения, основа для расчета производительности и материал. |
| Пилотный клапан | Отслеживает давление и управляет поведением главного клапана. | Уставка давления, тип пилота, пригодность для эксплуатации, материалы и доступ для обслуживания. |
| Купол / камера управления | Удерживает или сбрасывает давление над подвижным элементом главного клапана. | Стабильность, реакция и путь утечки. |
| Линия импульса | Передает сигнал давления системы на пилот. | Трассировка, риск засорения, риск замерзания, вибрация и дренаж. |
| Седло / уплотнение | Контролирует герметичность и повторное закрытие. | Материал, совместимость со средой, температурная пригодность и требования к испытаниям. |

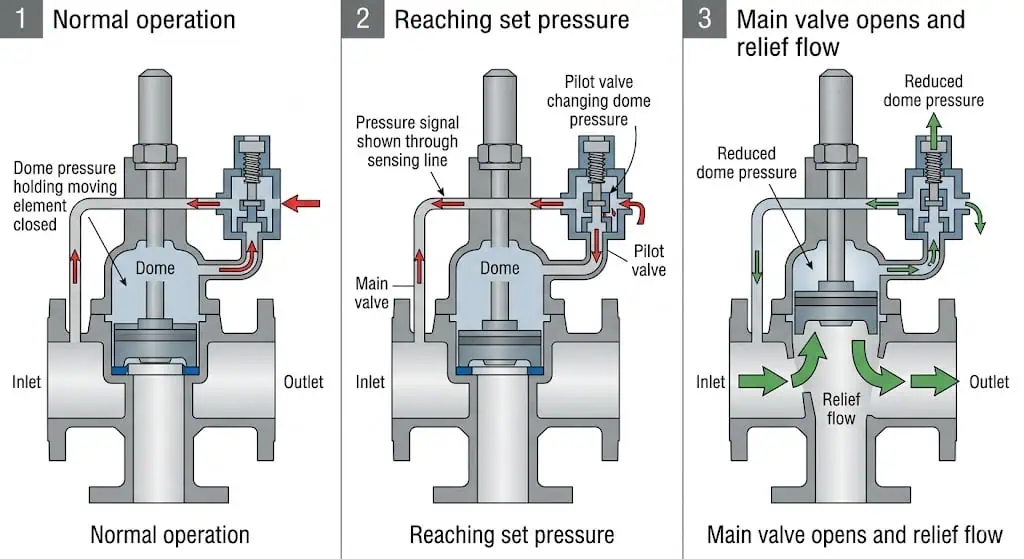

Как работает предохранительный клапан с пилотным управлением?
Предохранительный клапан с пилотным управлением работает за счет использования давления системы и действия пилота для управления основным клапаном. Следующее объяснение упрощено для понимания инженерами; фактическое открытие, сброс давления (blowdown) и повторное закрытие должны проверяться по спецификации выбранного производителя и условиям эксплуатации.
Фактическое открытие, сброс давления (blowdown) и повторное закрытие зависят от выбранной конструкции пилота, среды, противодавления, установки и данных производителя.
Нормальные условия эксплуатации
При нормальной работе давление из защищаемого оборудования передается на пилотный клапан и в купол или камеру управления. Этот баланс давления помогает удерживать главный клапан закрытым. Конструкция с пилотным управлением может обеспечивать преимущества в герметичности для некоторых сред, но ее не следует описывать как «нулевую утечку», если не подтверждены конкретные результаты испытаний и критерии приемки. Терминологию утечек и контекст испытаний см. в руководстве ZOBAI. Испытание на герметичность седел API 527 справочник.
Приближение к давлению настройки
Когда давление в системе приближается к давлению настройки, пилотный клапан обнаруживает повышение давления. Давление настройки — это давление, при котором клапан отрегулирован для начала открытия при заданных условиях. Оно не совпадает с максимальным допустимым рабочим давлением (MAWP), рабочим давлением, требуемой пропускной способностью или давлением сброса.
Открытие главного клапана
При давлении настройки пилотный клапан изменяет условия давления в куполе. Во многих конструкциях это уменьшает силу, удерживающую главный клапан закрытым, позволяя давлению процесса под подвижным элементом поднять главный клапан и создать путь сброса. Затем клапан должен обеспечить достаточный поток для защиты оборудования от превышения допустимого давления.
Поведение при закрытии и сбросе давления
После снятия избыточного давления и падения давления в системе пилотный клапан должен позволить куполу или камере управления снова наполниться давлением, чтобы главный клапан мог закрыться. Если клапан дребезжит, колеблется, не закрывается или пропускает после срабатывания, причиной могут быть потеря давления на входе, накопленное противодавление, загрязненные каналы пилотного клапана, поврежденные седла или нестабильные условия процесса.
Термины давления и производительности не следует путать
Многие ошибки при выборе предохранительных клапанов с пилотным управлением (POSRV) возникают из-за использования терминов давления так, как будто они означают одно и то же. Это не так. Давление настройки, рабочее давление, максимальное допустимое рабочее давление (MAWP) или расчетное давление, избыточное давление, накопление, давление сброса и требуемая производительность — каждый из них отвечает на свой инженерный вопрос.
| Term | Что это значит | Почему это важно для выбора POSRV |
|---|---|---|
| Рабочее давление | Нормальное давление во время эксплуатации. | Показывает запас по давлению ниже давления настройки и риск прикрытия, утечки или циклической работы. |
| Максимальное допустимое рабочее давление / расчетное давление | Давление, на основе которого рассчитывается защищаемое оборудование или система. | Определяет границу защиты от давления в соответствии с применимыми нормами или правилами проекта. |
| Давление настройки | Давление, при котором клапан настраивается на начало открытия при заданных условиях. | Определяет точку открытия, а не требуемую пропускную способность. |
| Перенапряжение / накопление давления | Допустимое повышение давления выше установленного давления или на основе максимального допустимого рабочего давления (MAWP), в зависимости от контекста норм. | Влияет на допустимое давление сброса и основу для расчета размера. |
| Требуемая пропускная способность | Требуемая скорость потока для контроля определяющего сценария сброса. | Должна соответствовать выбранной основе пропускной способности клапана; одного номинального размера недостаточно. |
| Сертифицированная / документированная производительность | Основа пропускной способности, подтвержденная производителем и применимой документацией по стандартам или испытаниям. | Необходимо для проверки, инспекции и приемки при закупке. |
Внимание к пропускной способности: Клапан с присоединением 2, 3 или 4 дюйма не гарантирует требуемую пропускную способность. Необходимо рассмотреть определяющий сценарий сброса, свойства среды, условия сброса и основу пропускной способности.
Где обычно рассматриваются предохранительные клапаны с пилотным управлением?
Предохранительные клапаны с пилотным управлением часто рассматриваются, когда проблема защиты от давления выигрывает от пилотного управления. Они не являются универсальной заменой пружинных предохранительных клапанов. Правильный выбор зависит от сценария сброса, среды, давления, производительности, противодавления и возможностей обслуживания.
Газ или пар под высоким давлением
Конструкции предохранительных клапанов с пилотным управлением (POSRV) часто оцениваются в системах с высоким давлением газа или пара, где силовое воздействие давления и размер основного клапана делают прямое пружинное управление менее привлекательным. Состав газа, температура и условия сброса по-прежнему требуют рассмотрения.
Большая площадь сброса
Когда требуется большая производительность сброса, конструкция с пилотным управлением может быть рассмотрена, поскольку основной клапан может обеспечивать большой путь сброса, в то время как пилот управляет открытием и закрытием.
Уменьшенный рабочий запас
В отдельных проектах инженеры могут оценивать конструкции POSRV, когда рабочее давление относительно близко к давлению настройки. Допустимый запас все равно должен быть подтвержден данными выбранной модели и требованиями проекта.
Проверка противодавления
Конструкции POSRV могут рассматриваться в случаях, когда противодавление влияет на выбор. Противодавление по-прежнему должно быть количественно определено и проверено в соответствии с выбранной конструкцией и системой сброса.
Для подробной терминологии по противодавлению и обзора системы см. руководство ZOBAI руководство по противодавлению и сильфонам.
Матрица предварительного выбора
| Условия эксплуатации | Когда может потребоваться проверка POSRV | Данные еще требуются |
|---|---|---|
| Сброс давления газа или пара высокого давления | Управление главным клапаном с пилотным управлением может быть полезно в определенных диапазонах давления. | Состав газа, давление настройки, давление сброса, требуемая производительность и температура. |
| Большая требуемая нагрузка сброса | Большим главным клапаном можно управлять с помощью меньшей пилотной системы. | Управляющий сценарий сброса, требуемая площадь, основа производительности и условия сброса. |
| Рабочее давление близко к давлению настройки | Некоторые конструкции POSRV могут обеспечивать более узкие рабочие поля, чем некоторые конструкции с прямой пружиной. | Данные производителя, конструкция седла, критерий утечки и стабильность процесса. |
| Напорный коллектор, чувствительный к противодавлению | Некоторые конструкции POSRV могут быть рассмотрены для условий противодавления. | Наложенное и нарастающее противодавление, постоянное/переменное поведение и выходной трубопровод. |

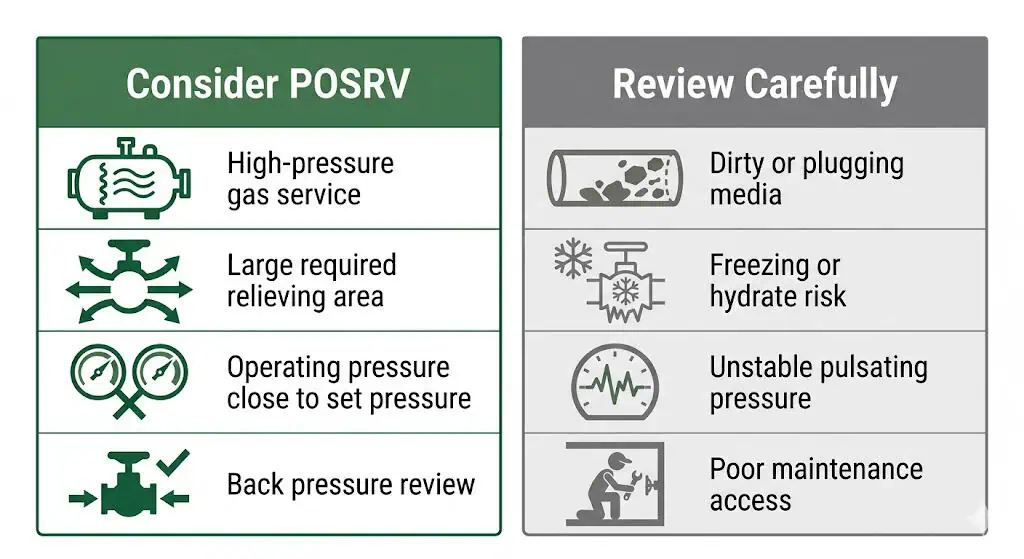

Когда пилотный предохранительный клапан может быть непригоден
Пилотный предохранительный клапан может быть сильным техническим решением, но он также включает в себя пилотные каналы, трубопроводы и управляющие компоненты, которые должны оставаться надежными. Для некоторых применений более подходящим может быть более простая или иная конструкция предохранительного клапана.
Пригодность зависит от фактической среды, фазы, давления, температуры, противодавления, условий установки и данных выбранной модели.
| Рассмотрите пилотный предохранительный клапан, когда | Тщательно проверьте, когда |
|---|---|
| Газовые среды высокого давления или пар требуют инженерного рассмотрения. | Среда загрязнена, вязкая, кристаллизуется или полимеризуется. |
| Может потребоваться большая площадь сброса. | Пилотные каналы могут засориться, замерзнуть, подвергнуться коррозии или вибрации. |
| Рабочее давление относительно близко к давлению настройки. | Противодавление переменное и не нормируется. |
| Герметичность и стабильность седла имеют значение. | Доступ для обслуживания затруднен. |
Подбор материалов и среды
| Условие эксплуатации | Основной риск для POSRV | Что подтвердить |
|---|---|---|
| Применение с грязными средами или средами, содержащими частицы | Могут засориться пилотные каналы, фильтры, седла или линии датчиков. | Фильтрация, промывка, доступ для осмотра и пригодность POSRV. |
| Вязкие, кристаллизующиеся или полимеризующиеся среды | Малые проходы могут загрязняться или заедать; возможна задержка срабатывания. | Вязкость, температура затвердевания, обогрев, очистка и частота обслуживания. |
| Коррозионноактивный газ или жидкость | Совместимость корпуса, арматуры, пилотных трубок, седла и уплотнения может отличаться. | Состав среды, концентрация, температура, совместимость материалов и эластомеров. |
| Криогенная среда или среда с риском обмерзания | Трубки пилотного управления или линия датчика могут обмерзнуть, конденсироваться или засориться. | Температура, влажность, дренаж, изоляция, обогрев и пригодность материалов. |
| Режим работы с пульсациями или вибрацией | Нестабильность управляющего сигнала может повлиять на открытие, закрытие или износ. | Колебания давления, пульсации компрессора, опоры и метод демпфирования. |
Осторожность при выборе: Конструкция с пилотным управлением не должна рассматриваться как универсальная замена. Загрязненная, вязкая, замерзающая, коррозионная, пульсирующая или плохо обслуживаемая среда может изменить решение.
Предохранительный клапан с пилотным управлением против пружинного: ключевое отличие
Ключевое отличие заключается в методе управления силой. Пружинный предохранительный клапан использует силу пружины, действующую непосредственно на диск или подвижный элемент. Предохранительный клапан с пилотным управлением использует пилотный клапан для управления давлением над подвижным элементом главного клапана.
| Фактор выбора | Пружинный предохранительный клапан | Предохранительный клапан с пилотным управлением |
|---|---|---|
| Принцип управления | Прямое действие пружины на диск. | Пилот управляет давлением в куполе или камере управления. |
| Простота | Обычно более простая механическая конструкция. | Больше компонентов управления и трубопроводов. |
| Чистота среды | Часто более терпимы в зависимости от конструкции. | Требуется тщательная проверка пилотных проходов. |
| Противодавление | Может потребоваться сбалансированная конструкция или анализ системы. | Может быть подходящим в отдельных случаях, в зависимости от пределов конструкции. |
| Техническое обслуживание | Привычный механический осмотр. | Требуется проверка пилотной системы, трубопроводов и контура управления. |
Для полного принятия решения по каждому типу используйте специальный пружинный клапан по сравнению с клапаном с пилотным управлением сравнительный анализ, а не принимайте решение на основе этого краткого резюме.
Инженерные проверки перед выбором POSRV
Перед выбором пилотного предохранительного клапана сброса давления проверьте всю систему защиты от избыточного давления. Клапан является лишь частью системы; защищаемое оборудование, сценарий сброса, входной трубопровод, линия датчика, выходной коллектор и требования к инспекции — все это влияет на решение.
Таблица принятия решений по противодавлению
Само название типа клапана не подтверждает допустимое противодавление. Независимо от того, описан ли клапан как стандартный, уравновешенный, сильфонный уравновешенный или с пилотным управлением, выбранная модель, конструкция пилота, выходная система и данные производителя должны быть проверены на соответствие наложенному и нарастающему противодавлению.
| Параметр противодавления | Что необходимо определить | Почему это меняет обзор POSRV |
|---|---|---|
| Наложенное противодавление | Давление, уже присутствующее на выходе клапана до его открытия. | Может влиять на поведение давления срабатывания и стабильность пилотного/основного клапана в зависимости от конструкции. |
| Накопленное противодавление | Давление, создаваемое в выходной системе во время потока сброса. | Может снизить производительность или вызвать нестабильную работу, если трубопровод сброса не проверен. |
| Постоянное противодавление | Относительно стабильное выходное давление. | Может быть проще для оценки, чем переменное противодавление, но все же требует данных модели. |
| Переменное противодавление | Выходное давление изменяется в зависимости от работы системы или сброса нескольких клапанов. | Требует более тщательного рассмотрения типа пилота, коллектора сброса и допустимых пределов. |
Список действий при установке (делать/не делать)
Делать
- Удерживайте потери давления на входе в пределах, принятых в проекте и нормах.
- Подтвердите расположение, трассировку, опоры, дренаж и защиту линии датчика.
- Поддержите тяжелый выходной трубопровод и проверьте реактивные силы.
- Подтвердите маршрут сброса, противодавление и безопасный сброс или утилизацию.
- Включите в план технического обслуживания и инспекции пилотные трубопроводы.
Не следует
- Не выбирайте клапан только по внешнему виду или размеру фланца.
- Не предполагайте, что пилотная линия может быть проложена где угодно без последствий.
- Не оставляйте выходной трубопровод без поддержки, если нагрузка от реактивной силы значительна.
- Не игнорируйте обмерзание, загрязнение или коррозию в пилотных каналах.
- Не заявляйте о пригодности к работе с противодавлением без данных выбранной модели.
Детали установки также влияют на безопасную эксплуатацию. Потери давления на входе, поддержка выходного патрубка, маршрут сброса, дренаж и реактивная нагрузка должны быть рассмотрены с руководство по установке предохранительного клапана.
Матрица испытаний и документации
| Документ / Проверка | Что поддерживается | Что не доказывается только этим |
|---|---|---|
| Паспорт изделия | Выбранная модель, типоразмер, давление настройки, материалы, присоединения и условия эксплуатации. | Не заменяет расчет производительности или утверждение проекта. |
| Паспортная табличка | Идентификация клапана, настройка давления и ключевая производственная информация. | Не доказывает взаимозаменяемость без проверки производительности и материалов. |
| Испытание давления настройки | Калибровка давления открытия в указанных условиях испытаний. | Не подтверждает требуемую пропускную способность. |
| Испытание на герметичность седла | Характеристики герметичности в соответствии с определенным методом испытаний и условиями приемки. | Не означает нулевую утечку при любых условиях эксплуатации. |
| Материалы | Прослеживаемость корпуса, седла или других указанных деталей при необходимости. | Само по себе не доказывает химическую совместимость. |
| Основа расчета производительности | Подтверждает, может ли выбранный клапан обеспечить требуемую нагрузку сброса. | Должны соответствовать фактическим среде, давлению сброса, температуре и противодавлению. |

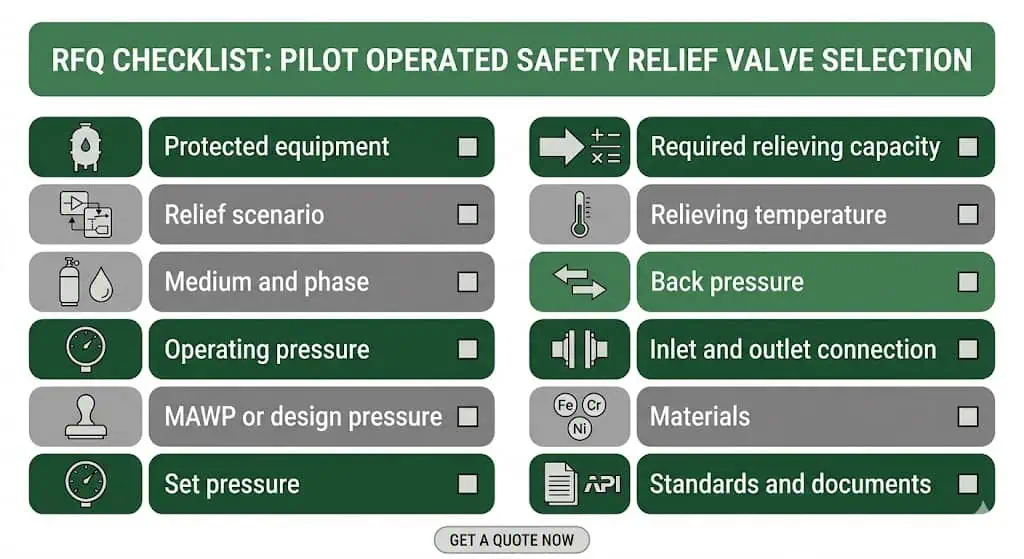

Данные для выбора перед запросом коммерческого предложения
Запрос на предохранительный клапан с пилотным управлением не должен основываться только на номинальном размере, классе фланца и давлении настройки. Эти значения необходимы, но их недостаточно для подтверждения правильного клапана.
Коммерческое предложение или обзор замены не должны основываться только на номинальном размере, классе фланца и давлении настройки.
| Группа данных | Необходимые входные данные | Почему это важно |
|---|---|---|
| Защищаемое оборудование | Сосуд, резервуар, установка, компрессор, трубопровод, теплообменник, реактор или другое оборудование. | Определяет защищаемую систему и применимую базу проектирования. |
| Сценарий сброса давления | Заблокированный выход, пожарный режим, отказ регулятора, разрыв трубы, тепловое расширение или другой случай. | Определяет требуемую нагрузку сброса. |
| Среда и фаза | Газ, пар, пар, жидкость, двухфазный поток, грязная среда, коррозионная среда, криогенная среда или вязкая среда. | Влияет на тип клапана, надежность пилота, материалы и расчет. |
| Данные по давлению | Рабочее давление, максимальное допустимое рабочее давление/расчетное давление, давление настройки и допустимое избыточное давление/накопление. | Предотвращает ошибки при определении давления. |
| Данные по производительности | Требуемая производительность сброса, свойства рабочей среды и основа для расчета производительности. | Предотвращает выбор клапана только по размеру присоединения. |
| Температура | Рабочая и температура сброса. | Влияет на выбор корпуса, тарелки, седла, уплотнения, пружины, деталей пилотного клапана, трубок и прокладки. |
| Противодавление | Наложенное и нарастающее противодавление, постоянное или переменное. | Влияет на стабильность, производительность и конфигурацию клапана. |
| Установка | Присоединение по входу/выходу, трубопровод, линия сброса и схема расположения линии измерения. | Влияет на потери давления, быстродействие и безопасный сброс. |
| Материалы и внутренние компоненты | Корпус, тарелка, седло, уплотнение, трубки пилотного клапана, фитинги и пружина или внутренние компоненты пилотного клапана, где применимо. | Влияет на коррозионную стойкость, температурные пределы, совместимость уплотнений, надежность пилотного управления и проверку документации. |
| Стандарты/документы | Применимый код, требования к испытаниям, сертификаты и объем инспекции. | Влияет на процесс закупки и проверку соответствия. |
Для принятия решений, связанных с производительностью, ознакомьтесь с расчетом предохранительных клапанов и сертифицированной производительностью. Для контекста стандартов расчета см. руководство ZOBAI по расчету по API 520. Для контекста сценариев сброса и систем сброса давления также ознакомьтесь с руководством ZOBAI по Системы сброса давления API 521 справочник.
Распространенные ошибки при выборе предохранительного клапана с пилотным управлением
| Ошибка | Почему это рискованно | Правильная проверка |
|---|---|---|
| Выбор только по входному размеру | Одинаковый размер присоединения может иметь разную эффективную площадь и пропускную способность. | Подтвердите требуемую и сертифицированную или документированную пропускную способность. |
| Рассмотрение давления настройки как пропускной способности | Давление настройки не определяет расход. | Подтвердите нагрузку сброса и основу для расчета. |
| Игнорирование состояния пилотной линии | Засорение, замерзание или вибрация могут повлиять на срабатывание. | Подтвердите условия отвода, чистоту среды и риск температуры. |
| Предположение, что POSRV решает проблему противодавления | Фактическое допустимое противодавление зависит от конструкции и системы сброса. | Подтвердите наложенное и нарастающее противодавление. |
| Замена по внешнему виду | Внешнее сходство может скрывать различия во внутреннем устройстве и основе расчета производительности. | Проверьте паспорт, техническое описание, производительность, материалы и стандарты. |
Процесс проверки замены
Идентификация существующего клапана
Соберите фотографии шильдика, техническое описание, модель, давление настройки, размер, материалы и записи об эксплуатации.
Подтверждение защищаемой системы
Проверьте оборудование, сценарий сброса давления, рабочее давление, максимальное допустимое рабочее давление/расчетное давление и требуемую производительность.
Проверка установки
Проверьте трубопровод входа, трубопровод выхода, противодавление, линию датчика и схему подключения пилотной трубки.
Сопоставление документации
Подтвердите основу расчета производительности, записи о материалах, требования к испытаниям, применимый стандарт и объем инспекции.
Замена только по размеру или внешнему виду небезопасна. Если для существующего клапана отсутствует техническое описание или читаемый шильдик, необходимо восстановить информацию об оборудовании и основе расчета сброса давления перед рекомендацией замены.
Сборные инженерные сценарии для обучения
Приведенные ниже примеры представляют собой комплексные инженерные сценарии для обучения. Они не описывают реальный проект заказчика, подтверждение характеристик продукта, запись об аварии, сертифицированные испытания производительности или гарантированные возможности моделей ZOBAI.
Газовый блок высокого давления
Газовый блок имеет случай блокировки выхода, и инженер рассматривает POSRV, поскольку рабочее давление относительно близко к давлению настройки. Для анализа все еще необходимы состав газа, требуемая производительность, температура сброса, противодавление и схема пилотного датчика.
Загрязненный пар
Емкость работает с паром, который может содержать липкие загрязнители. Запрошен POSRV для герметичного закрытия, но риск загрязнения в пилотных каналах и линиях датчика может сделать другую конфигурацию более надежной.
Замена с отсутствующими данными
Покупатель отправляет фотографию существующего предохранительного клапана с пилотным управлением, но без данных о производительности. ZOBAI потребуются исходный паспорт, шильдик, условия эксплуатации, сценарий сброса и фотографии установки перед рассмотрением замены.
Что ZOBAI необходимо для рассмотрения запроса на предохранительный клапан с пилотным управлением
Для нового проекта укажите защищаемое оборудование, сценарий сброса, рабочее давление, максимальное допустимое рабочее давление (MAWP) или расчетное давление, давление настройки, требуемую производительность сброса, среду, фазу, температуру сброса, ожидаемое противодавление, присоединение входа и выхода, схему установки, требования к материалам и применимый стандарт.
Для замены также отправьте четкие фотографии существующего клапана, шильдика, паспорта, места установки, входных и выходных трубопроводов, схемы пилотных трубок, истории эксплуатации и любых проблем с утечками, дребезгом или повторным закрытием.
- Защищаемое оборудование и управляющий сценарий сброса
- Среда, фаза, рабочее давление, MAWP/расчетное давление и давление настройки
- Требуемая производительность сброса и основа для расчета производительности
- Температура сброса и противодавление
- Входной/выходной патрубок, трубопровод и схема подключения пилотного датчика
- Корпус, плунжерная пара, седло, уплотнение, трубки пилотного контура, пружина или внутренние компоненты пилотного клапана (где применимо), требования стандартов и документации
Часто задаваемые вопросы о предохранительных клапанах с пилотным управлением
Что означает “с пилотным управлением” в предохранительном клапане?
“Пилотное управление” означает, что меньший пилотный клапан управляет открытием и закрытием основного клапана большего размера. Пилотный клапан отслеживает давление в системе и управляет давлением в куполе или камере управления над подвижным элементом основного клапана.
Является ли предохранительный клапан с пилотным управлением тем же самым, что и клапан сброса давления с пилотным управлением?
Эти термины часто используются в промышленности, но точная формулировка зависит от условий эксплуатации, контекста стандарта и региональной практики. Важно, подходит ли устройство для защищаемого оборудования, сценария сброса, давления, среды, производительности и нормативной базы. Для более широкого понимания различий в терминологии ознакомьтесь с материалами ZOBAI. Клапан сброса давления (PRV) против предохранительного клапана (PSV) против предохранительного клапана против клапана сброса справочник.
Использует ли предохранительный клапан с пилотным управлением пружину?
Пилотная сборка может содержать элементы с пружинным приводом, но основной клапан не управляется только прямой силой пружины на главном диске. Основной клапан управляется пилотным действием и давлением в куполе или камере управления.
Является ли предохранительный клапан с пилотным управлением лучше пружинного предохранительного клапана?
Не всегда. POSRV может рассматриваться для отдельных случаев высокого давления, большой производительности, сниженного рабочего запаса или связанных с противодавлением применений, но пружинные предохранительные клапаны могут быть более подходящими, когда простота, устойчивость к загрязненным средам или привычность обслуживания имеют большее значение.
Может ли предохранительный клапан с пилотным управлением работать при противодавлении?
Он может подходить для определенных условий противодавления, в зависимости от конструкции. Противодавление должно быть определено как наложенное или нарастающее, постоянное или переменное, и проверено в соответствии с выбранной моделью и системой сброса.
Могу ли я выбрать POSRV по номинальному размеру и давлению настройки?
№ Номинальный размер и давление настройки недостаточны. Необходимо подтвердить требуемую производительность сброса, среду, фазу, температуру сброса, противодавление, потери давления на входе, выходной трубопровод и основу для расчета производительности.
Какие среды представляют риск для конструкций с пилотным управлением?
Грязные, вязкие, кристаллизующиеся, полимеризующиеся, замерзающие, агрессивные или нестабильные среды могут создавать риск для пилотных каналов, линий датчиков, седел, уплотнений или трубопроводов. Эти условия эксплуатации требуют тщательного рассмотрения перед выбором предохранительного клапана с пилотным управлением (POSRV).
Что нужно предоставить перед запросом ценового предложения?
Отправьте информацию о защищаемом оборудовании, сценарии сброса, среде и фазе, рабочем давлении, максимальном допустимом рабочем давлении/расчетном давлении, давлении настройки, требуемой производительности сброса, температуре сброса, противодавлении, присоединении входа/выхода, требованиях к материалам, применимом стандарте и необходимых документах.
Технические ссылки
Следующие ссылки поддерживают обсуждение терминологии, контекста расчета размеров и принципа работы POSRV. Они используются только для инженерного контекста и не доказывают, что какая-либо конкретная модель клапана ZOBAI сертифицирована, одобрена или подходит для конкретного проекта.
- API 520 Часть I: Расчет, выбор и установка устройств сброса давления в нефтеперерабатывающих установках — поддерживает расчет размеров и выбор устройств сброса давления.
- API Standard 521: Системы сброса давления и разгрузки — поддерживает контекст анализа системного сброса давления и разгрузки.
- Valve Magazine: Основные принципы работы предохранительных клапанов с пилотным управлением — поддерживает объяснение механизма работы POSRV, включая пилотное зондирование и работу основного клапана.
Примечание о стандартах и инженерных ограничениях
Выбор предохранительного клапана с пилотным управлением может включать проектные ссылки, такие как API, ASME, ISO, EN, GB или местные требования к оборудованию под давлением. Эти стандарты влияют на терминологию, основу расчета размеров, испытания, документацию и объем инспекции, но одно только название стандарта не доказывает, что конкретный клапан подходит для конкретного применения.
Окончательный выбор зависит от фактических данных эксплуатации, конструкции выбранной модели, информации о производительности производителя, применимой версии стандарта, спецификации проекта и местных нормативных требований.
