什么是夹套式安全阀？

夹套式安全阀是如何构成的？

夹套式安全阀通常保留常规弹簧式设计的泄压部件，同时在阀体外侧选定区域增设独立腔室。具体结构因制造商和系列而异。夹套可覆盖阀体入口区域、阀座与阀体区域、其他选定流道区域，或承压阀体的更大范围。夹套覆盖范围必须依据所选型号图纸确认，不能仅凭产品名称推断。

这两个回路应在数据表和管道仪表流程图（P&ID）中分别标示：

1. 该 工艺侧压力边界，其中流动的是被保护的工艺介质；以及
2. 该 加热夹套回路，其中流动的是经批准的加热介质。

这两个回路在物理位置上可能相近，但功能不同，不得合并使用一组压力和温度数据来指定。

工艺介质承压边界

工艺介质承压边界包括入口连接、阀嘴、阀座、阀瓣、阀体内部流道、出口连接，以及其他与工艺介质接触的承压部件。当工艺压力作用于阀瓣有效面积并克服阀门设计所形成的关闭力时，安全阀开启。

工艺侧选型表汇总了压力、排量、相态、温度、背压、管道、材料及文件资料方面的详细输入条件。

夹套不能免除提供上述任何输入条件的要求。仅凭连接尺寸，无法证明流道口径或泄放量。

独立的加热夹套回路

加热夹套是独立的热媒空间，作用是向选定的阀体区域传热。根据所选设计和工况，加热介质可以是蒸汽、热水、导热油或项目批准的其他流体。

夹套侧公用工程数据在后文的夹套回路矩阵中汇总，必须独立于工艺压力和整定压力予以确认。

夹套供给压力不等于工艺运行压力。夹套设计压力不等于受保护设备的最大允许工作压力（MAWP）。两者也都不是安全阀整定压力。

夹套入口、出口、排气口和排液口连接

夹套可能设有供给和回流连接；所选设计也可能需要排气口、排液口或冷凝液通道。其布置取决于加热介质、阀门几何结构、安装方向、热设计及制造商说明。

采用蒸汽加热时，项目通常需要考虑排气和冷凝液排放。采用热水或导热油时，需要明确循环路径，并采取措施避免气体滞留或形成不流动区域。不能把通用示意图视为适用于所有工况的连接布置。

最终的供给、回流、排气、排液及冷凝液布置，必须符合所选阀门图纸和已批准的项目管道设计。

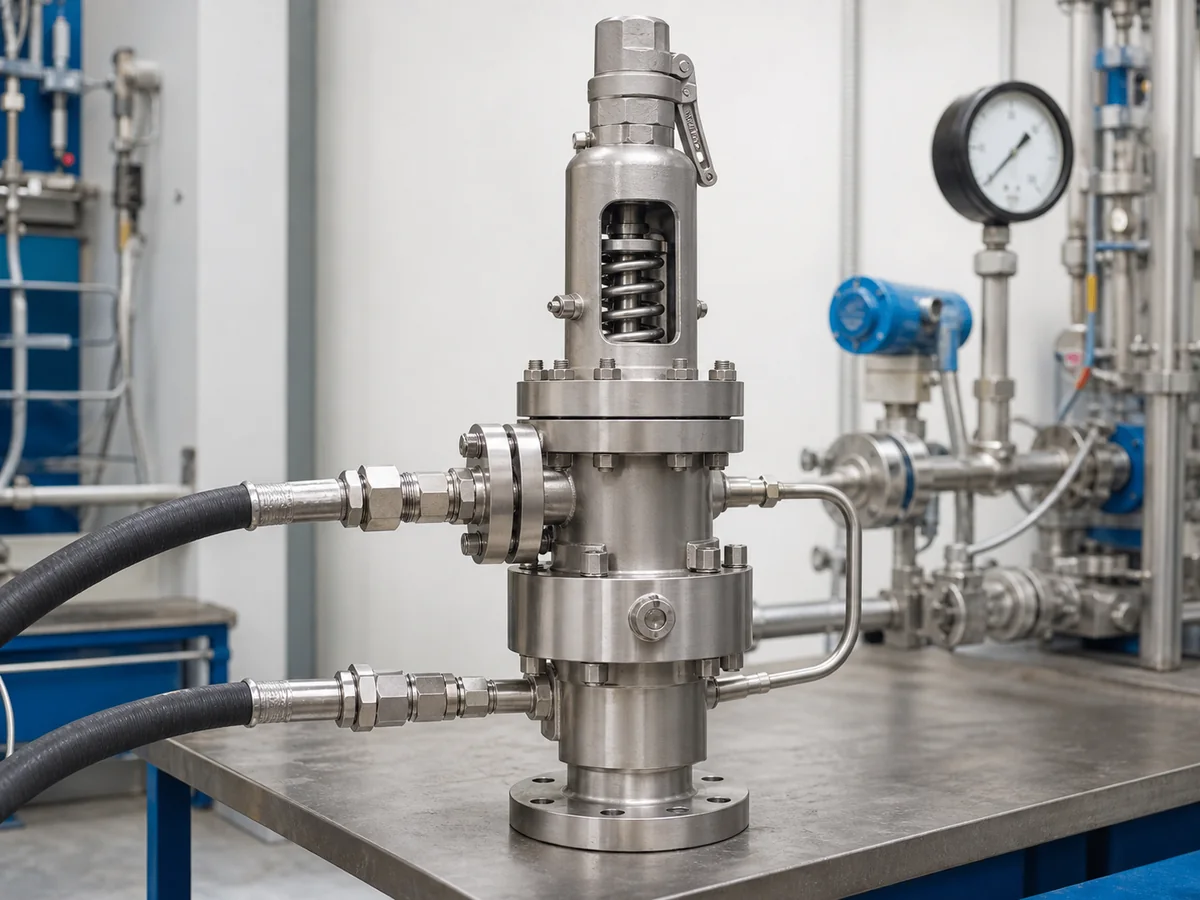

此图为简化工程示意，非制造用剖面图。工艺压力使阀门开启；独立的夹套回路仅向选定的阀体区域传热。

夹套式安全阀如何工作？

加热夹套不能替代阀门的机械泄压机构。它只是在选定阀体区域增加热控制功能。阀门仍由工艺压力开启，弹簧或其他关闭机构仍控制回座行为。

关于弹簧式安全阀的一般开启过程，可参见 弹簧式安全阀如何工作？。本文重点说明夹套在泄放事件前、泄放期间及泄放之后所起的作用。

待机状态：维持热连续性

正常运行时，安全阀可能长期保持关闭。对于黏稠、易析蜡、易结晶或易凝固的介质，这段待机时间可能是最关键的热工况。即使主工艺管线仍保持高温，较小的阀体腔室、入口颈部、阀座区域或短的未伴热支管也可能形成局部冷点。

待机期间，加热介质通过夹套壁向选定的阀体区域传热。实际温度取决于循环情况、冷凝液排放、保温、环境条件、结构形状及工艺流体特性，而非仅由供给温度决定。

压力上升与阀门开启

当受保护设备达到相应开启条件时，工艺流体作用于阀门的有效受压面积。阀门按其机械设计、整定压力、运行裕量、超压值及工况条件开启。

夹套压力不会辅助阀门开启。夹套回路应在流体通道上与工艺介质流路隔离。如果技术规格暗示加热介质会使阀门开启，就是把热量支持与超压保护混为一谈。

阀体保持温热，并不能证明整条泄放通道畅通。入口压力损失、未充分加热的异径管、沉积物及出口背压仍需分别核查。

排放与回座

发生泄放时，工艺介质依次通过阀嘴、阀座开口、阀体及出口。在操作规程和所选设计允许的条件下，夹套可继续供热。泄放、启动、停机或维护期间是否需要持续加热，必须由项目明确规定。

阀门回座取决于机械特性、压力变化、摩擦、沉积物、背压及调整限值。夹套压力不决定回座压力。如果沉积物或局部凝固妨碍阀瓣、导向部件、阀座或流道，仅靠加热支持未必能恢复正常动作。

此为简化工程过程示意。实际开启、升程、启闭压差及回座行为取决于所选阀门、具体工况以及适用的试验或规范依据。

加热夹套实际起什么作用？

夹套向选定的阀体区域主动供热。其工程目的不只是让阀门“变热”，而是降低工艺介质失去必要流动性的风险，使阀门保持作为泄压装置的可用性。

减少局部冷点

一条泄放通道可能包含多个热状态变化部位：

• 已加热的工艺容器或主管线；
• 支管接口；
• 入口异径管；
• 安全阀阀嘴；
• 阀体和阀座区域；
• 出口接口；
• 排放管道或总管。

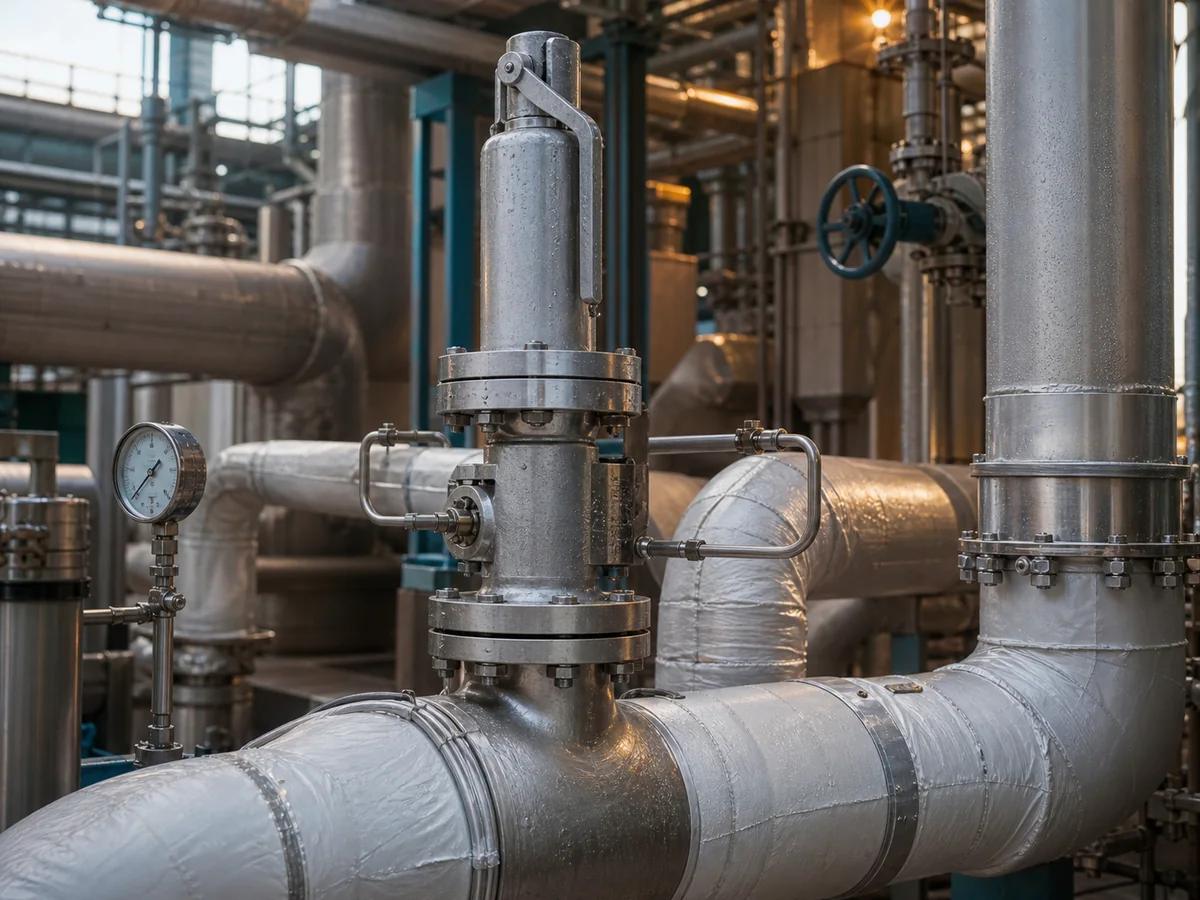

夹套式阀门可以减少其覆盖的阀体区域散热，但不能自动消除上游或下游冷点。因此，热工审查应识别从受保护设备到最终排放位置的完整路径。

工程问题不仅是“阀门是否带夹套？”，还包括：

工艺介质可能在哪些位置冷却至黏度升高、结晶、析蜡、冻结或凝固？

保持阀座和阀体附近的流动性

阀座及相邻阀体流道可能对沉积物较为敏感。如果介质在阀座附近流动性下降，阀门可能出现泄漏、动作迟滞、升程不足、流量受限或回座困难。具体风险取决于介质、沉积机理、阀门结构、待机时长、热循环、表面状况及维护历史。

夹套可能帮助其覆盖区域更接近项目规定的目标温度，但不能证明阀座始终洁净或不会形成沉积物。

对于过热时可能反应、聚合、降解、结焦或变得不稳定的流体，加热越多并不一定越好。项目必须确定安全温度窗口，并确认所选型号各部件的适用限值。

支持启动、待机与停机阶段的控制

启动、长期待机、批次切换、停机、清洗及公用工程恢复，可能造成最剧烈的热状态变化。操作规程应明确何时开始加热、如何排出空气或冷凝液、如何限制热冲击，以及在整个过渡期间如何保持泄放通道可用。

夹套式安全阀不能解决哪些问题？

夹套结构针对的是特定热风险，不应被用来掩盖缺失的泄放计算、不正确的管道设计、不适用的材料或尚未确定的维护策略。

夹套不能替代泄放量计算与定径

夹套不决定所需泄放量。所需流量仍应依据受保护设备的可信泄放工况确定。随后，所选阀门必须针对所述介质、压力、温度及适用定径依据，提供足够的文件证明排量或认证排量。

以下项目仍需分别核对：

• 所需泄放量；
• 所需有效流通面积；
• 所选流道；
• 进出口连接尺寸；
• 制造商文件证明的排量或认证排量。

连接口径更大，并不必然意味着有效流道面积更大。带夹套阀体也不一定与外观相似的无夹套阀门具有相同排量。

完整的排量适用边界请参见 安全阀选型与认证泄放能力指南 以及已确认的 API 520 安全阀定径 指南。

夹套不能修复管道或背压问题

夹套不能消除以下问题：

• 入口压力损失过大；
• 夹套覆盖范围以外的入口支管可能堵塞；
• 积液段；
• 未独立支撑的出口管道；
• 热膨胀载荷；
• 不安全的排放方向；
• 叠加背压；
• 积聚背压；
• 与共用排放总管之间的相互影响。

进出口系统仍属于泄压通道的一部分，应依据 安全阀安装指南 和 背压与波纹管.

夹套不能消除结垢或材料适用限值

加热可以降低部分凝固风险，但不能消除所有结垢或堵塞机理。沉积物可能来自污染、腐蚀产物、化学反应、聚合、结焦、冲蚀、闪蒸、排液不畅或工艺介质中的颗粒。

仅凭材料牌号也不能证明适用性。审查应包括：

• 与工艺介质的相容性；
• 与热媒的相容性；
• 阀体和夹套材料；
• 阀嘴、阀瓣、阀杆及导向部件；
• 阀座结构；
• 弹簧及弹簧腔的介质暴露情况；
• 垫片、密封件及填料；
• 差异热膨胀；
• 温度循环；
• 适用时的腐蚀裕量或表面处理。

完整组件配置必须依据所选型号和项目规范确认。

夹套式安全阀与保温、伴热的对比

夹套、保温和外部伴热以不同方式管理热量。在某些位置它们可以互为替代，在另一些位置则需要配合使用。正确方案取决于流体特性、所需温度分布、结构形状、可接近性、控制方式、失效后果及制造商说明。

夹套：一体化主动加热

夹套是在阀体选定区域周围设置的一体化热媒空间。它可能比单根伴热管线提供更广的局部覆盖，但覆盖范围、公用工程条件、排气、排液和操作规程仍须依据具体设计确定。

保温：减少热损失

保温可以减缓散热，但不会增加能量。在持续高温运行的工艺中，合适的保温可能足以维持热连续性；长期待机时，保温可能只能延缓冷却。

保温层不得覆盖：

• 必须保持畅通的阀盖或波纹管排气口；
• 夹套排气口或排液口；
• 铭牌；
• 调节操作位置；
• 检查点；
• 泄漏指示位置；
• 运动部件；
• 制造商要求保持外露的表面。

外部伴热：局部外表面加热

外部伴热可加热阀体夹套未覆盖的入口支管、异径管、阀门表面及出口管道，因此可能是完整热管理系统的重要组成部分。

但伴热覆盖范围和控制方式必须经过工程设计。若伴热管线远离最冷区域，收益可能很小。电伴热可能需要温控和危险区域适用性审查；蒸汽伴热需要冷凝液管理。伴热方式还必须与所选阀门及维护通道相容。

此为简化工程比较。夹套、保温和伴热可以单独或组合使用，但具体布置须得到所选设计和项目要求的认可。

夹套式安全阀与高温安全阀的对比

这些术语描述的是不同的工程问题。

A 高温安全阀 的选用目的是确保承压件、内件、阀座、弹簧、阀盖、垫片、密封件、波纹管或先导部件以及连接件，在适用温度下仍然合用。

A 夹套式安全阀 在选定阀体区域提供主动加热，以帮助工艺介质保持流动性。

高温适用性

高温工况审查重点包括：

• 泄放温度；
• 阀体与法兰 压力-温度额定值;
• 内件与阀座材料；
• 弹簧腔温度；
• 垫片与密封件限值；
• 氧化、腐蚀、咬合及热循环；
• 所选型号的温度限值。

如果干燥热气体在散热后不会变黏或凝固，可能需要耐高温部件，但不需要夹套。

有关产品系列的背景信息，请参阅 高温安全阀.

主动维持流动性

夹套结构的重点是使工艺介质在阀体特定区域保持流动性。与其他工艺相比，该介质的绝对温度可能并不高，但只要温度小幅下降，就可能结晶、析蜡或变得高度黏稠。

因此，是否采用夹套应依据流体特性判断，而不能套用统一的“高温”门槛。

何时需要同时开展两项审查

有些工况可能同时需要：

1. 适用于控制性工艺温度及泄放温度的部件；以及
2. 主动加热，以降低待机或泄放过程中介质丧失流动性的风险。

在这种情况下，项目必须同时确认工艺侧的温度限值和夹套侧的加热条件。除非所选设计明确支持，否则夹套不会提高弹簧、垫片、密封件、波纹管或先导部件的允许温度。

何时适合采用夹套式结构？

当工艺介质可能失去可靠泄压所需的流动性时，值得进一步评估夹套结构。初步筛选应依据实际流体特性及完整的热传递路径。

如果介质在待机或热循环期间可能在阀体区域失去流动性，就有必要进一步评估。依据应明确流体随温度变化的特性、实际冷点、从入口到排放端的完整热路径、公用工程的可靠性、安全加热温度范围，以及保温或伴热能否控制风险。对于高温干燥气体、在最低可信温度下仍能流动的介质，或加热会引起降解、聚合、结焦风险的工况，夹套可能并无必要。

夹套工况初步判断矩阵

此矩阵仅用于初步筛选，不能作为最终选型规则。只有明确了热管理问题、加热覆盖范围、操作程序及泄压任务后，才能判断夹套是否合理。

如何审查加热介质、排气口和排液口？

夹套是承受运行压力和温度的独立回路，应有明确的设计依据，而不能视作简单接入的公用工程管线。

应将夹套视为独立的压力与热工回路，确认热媒、供回流条件、夹套设计限值、循环方式、排气、排液或冷凝液排除、热膨胀、隔离、启动、停机及故障应对。接口方位取决于具体型号和项目，不能套用“上进下出”的通用规则。

此为简化工程示意。实际供回流、排气、排液、疏水器及接口方位，均应以所选阀门图纸和项目管道设计为准。

夹套回路设计数据矩阵

夹套应按独立的压力与热工回路审查。在认为公用工程接口设计完整之前，必须依据所选设计逐项确认以下内容。

哪些工艺侧数据仍决定安全阀选型？

夹套侧规范只是阀门数据表的一部分。压力保护任务仍由工艺侧条件决定。

保护任务仍由工艺侧条件决定。应确认受保护设备及泄放工况、介质及相态、操作压力、最大允许工作压力（MAWP）或设计压力、整定压力、所需泄放量、泄放压力与温度、入口压力损失、叠加背压与积聚背压、出口系统、材料及所需文件。阀门类型和公称连接尺寸不能代替这些输入。

有关泄放工况、火炬、放空及降压系统的背景信息，请参阅 API 521 压力泄放系统 指南。

所需泄放能力与所选阀门数据的对照

夹套结构改变的是热工配置，并不能免除对所需泄放任务与所选阀门的文件化泄放能力及压力限值进行核对。

背压判断表

背压仍是独立的设计输入。夹套不能平衡出口压力，也不能使常规式安全阀不受排放系统压力变化的影响。

介质与材料初步筛选矩阵

材料筛选应覆盖两个流体回路中所有接液或温度敏感部件，包括阀体、夹套壳体、阀嘴、阀瓣、导向件、阀杆、弹簧、装有时的波纹管、阀座或密封件、垫片、填料、螺栓及外部公用工程接口。仅凭阀体合金牌号，不能确认整阀组件适用。

夹套工况可能出现哪些问题？

如果热媒回路、工艺流路或维护策略不完整，夹套式安全阀仍可能无法使用或运行不可靠。

常见故障路径包括热媒失流、冷凝液或气体滞留、回流受阻、夹套外的入口或出口段温度过低、阀嘴或阀座沉积物、热冲击、垫片泄漏，以及温度敏感部件过热。故障排查必须分别检查夹套公用工程回路、完整工艺流路和泄压机构。

安装与操作宜做／不宜做事项矩阵

故障排查判断流程

性能发生变化时，应先分别检查热媒回路、工艺流路和泄压机构，再判断原因。

1. 确认受保护设备仍处于保护范围内 ——确认阀门处于投用状态、入口通路畅通，且隔离布置未使所需泄放路径失效。
2. 检查夹套公用工程介质的可用性 ——记录实际供回流压力与温度、排气、排液、冷凝液排除及流量，而不只看公用工程设定值。
3. 定位冷点或沉积物 ——检查入口支管、异径管、阀嘴与阀座区域、阀体、出口和排放总管，不能认定夹套阀体是唯一风险部位。
4. 分别排查泄压性能问题的原因 ——审查运行裕量、整定压力历史、入口压力损失、叠加与积聚背压、沉积物，以及弹簧和导向件的暴露条件。
5. 依据合格的检查与试验证据 ——不得仅凭表面症状调整整定压力或拆解阀门；应遵循所选制造商和项目规定的程序。

工程综合案例：夹套何时有效，何时无效

以下是 用于培训的综合工程情景。这些情景并非客户项目、经核实的现场结果，也不能证明某一 ZOBAI 型号适用。

情景 A：待机时散热的高黏度加热液体

夹套可能有助于保持阀体及阀座区域的温度，但前提是黏度与温度数据、待机时间、所需泄放能力、泄放温度，以及进出口热路径均表明夹套覆盖区域确实是相关冷点。

情景 B：存在冷凝液控制风险的易结晶化学介质

可以考虑蒸汽加热，但决定仍取决于工艺介质的安全温度范围、夹套设计工况、排气、冷凝液排除、回流布置、材料、泄放能力及背压。

情景 C：不会凝固的高温干燥气体

审查重点可能是温度额定值、内件、弹簧腔暴露条件、排放管道、反作用力和背压。夹套可能只增加复杂性，却不能解决实际的流动性风险。

夹套式安全阀询价所需的最低资料

有效的询价文件应区分工艺侧和夹套侧资料。

完整询价文件必须同时提供工艺侧压力保护依据和夹套侧公用工程依据。替换项目还应提供现有铭牌、原始数据表、接口图纸、夹套覆盖范围、安装照片、试验记录，以及所有已知偏差。

此为简化的工程核对表。最终询价字段取决于所选阀门、泄放工况、项目规范、所需文件及适用标准。

试验与文件矩阵

采购订单应明确所需证据、审核责任人，以及证据适用于工艺侧阀门、夹套回路，还是订购的完整组件。

更换核实流程

替换阀门应实现所需的保护功能，而不能只复制外观、公称尺寸或是否带夹套。

1. 还原原有保护依据 ——识别受保护设备、控制性泄放工况、所需泄放量、整定压力、泄放温度及背压条件。
2. 收集现有阀门证据 ——记录完整铭牌、型号、流道尺寸、材料、夹套接口、图纸、试验记录及安装照片。
3. 核对工艺侧等效性 ——比较所选流道、被认可的泄放能力、压力与温度额定值、内件、阀座、弹簧及进出口接口。
4. 核对夹套侧等效性 ——比较热媒、夹套覆盖范围、供回流及排气排液布置、夹套限值、公用工程接口和热工操作程序。
5. 审查安装影响 ——重新核对入口压力损失、出口背压、支撑、排液、热膨胀、保温、伴热及维护通道。
6. 记录偏差并取得批准 ——列出全部差异，并在投用前取得所需的工程、制造商、业主及监管机构认可。
